Käytöohjeet

Sisälto: Lue ja noudata, Koneen oikea käytö, Työasemat, Koneen käytöönotto, Käytöohjeet, Laitekokoonpano / tekniset tiedot, Koneen osat, Varaosaluettelo, Hiomakoneen varaosasarjat, Vian etsintä

Tärkeää

Lue namā ohjeet tarkoin lapi ennen tamän koneen asentamista, kayttamista, huoltamista tai korjaamista. Sailytā namā ohjeet helposti saatavilla, turvallisessa paikassa

Valmistaja / toimittaja

Oy KWH Mirka Ab
66850 Jepua
Puh.: [phone]
Fax: [phone]

Vaadittavat henkilokohtaiset turvavarusteet

Turvalasit Hengityssuojaimet Turvakaseineet Kuulosuojaimet

Suositeltava ilmaletkun vahimmäiskoko

10 mm 3/8 in

Suositeltava letkun enimmaispituus

8m 25jalka

Ilmanpaine

Suurin käytöpaine 6.2 bar 90 psig Alin suositeltava Ei saatavissa Ei saatavissa

Lue ja noudata:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Supt of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B186.1 Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018.
3) Valtiolliset ja paikalliset saadokset.

Koneen oikea käytto

Tämä biomakone on suunniteltu kaikentyppisen materiaalin kuten metallin, puun, kiven, muovin jne biomiseen kyseiseen tarkoitukseen suunniteltua hiomapyööa kayttäen. Alä kayta tata biomakonetta mihinkään muuhun kuin edellmaariteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman edustajan kanssa. Alä kayta hioma-alustoja, joden tyostönopeus on alle 8000 k/min.

Työasemat

Tämä kone on käsikäytöinen. Käyttaessäsi konetta seiso aina tukevalla alustalla. Itse koneen toiminta-asento voi olla mika tahansa edellytäen, että koneen käytäjällä on tukeva, tasapainonen asento ja varma ote laitteesta sekä hän on tietoinen hiomakoneen mahdollisuudesta kehittä yllattviä ja voimakkaita vaantolikkeitä (reaktivinen vaantomomentti). Katso kohta "Käyttoohjeet Käytä puhdasta, voideltua paineilmaa, joka antaa koneeseen mi

Käyttoohjeet

1) Lue tarkoin kaikki ohjeet ennen koneen käytöä. Kaikkien koneen käytäjien on olta voukutetuja sen käytöän ja tiotoisia näistä turvasännöistä. Kaikki huolto- ja korjaustyöt on toteutettava vain koulutun henkilökunnan toimesta.
2) Varmista, etta kone on kytketty iri paineilmaverkostosta. Valitse sopiva hiomapyorjo kiinnitta se pitavasti hioma-alustaan. Ole huolellinen ja varmista, etta hiomapyor on keskellai hioma-alustaa.
3) Käytä aina vaadittuja turvavarusteita työskennellessä tällä koneella.
4) Pida kone hiottavan pinnan paallä aina ennen kaynnistamista. Nosta kone pois hiottavalta pinnalta aina ennen koneen pysayttamista. Nain välätat ylikierrosten aiheuttaman pinnan vaurioitumisen.
5) Irrota paineilmaletku biomakoneesta aina ennen.
hiomapyoron tai hioma-alustan asentamista,
saatamista tai poistamista.
6) Konetta käyttaessä seiso aina tukevassa asennossa ja muista biomakoneen mahdollisuus kehittä yllattäen voimakkaita vaantollikkeitä.
7) Käytä vain koneeseen suunniteltuja varaosia.
8) Varmista aina, etta hiottava materiaali on kinnitetykunnolla paikoilteen niin, etta se ei paase likkumaan tyostettäessa.
9) Tarkasta saannollisesti ilmaletkun ja liitinten mahdoliset kulumiset. Alä kanna konetta paineilmaletkusta. Muista tarkoin varoa kaynnistamastakonetta aina, kun liikutat / Kannat sita paineilm-alaitteeseen kyktetytna.
10) Alä ylità suositeltua enimmäisilmanpainetta.
Käytä turva-varusteita suositusten mukaisesti.
11) Kone ei ole sahkoeristetty. Alä siis käytä sita paikoissa, missa on mahdollisuus joutua kosketuksiin sahkövirran, kaasuputkien, vesiputkien jne kanssa. Tarkista työsken-telyalue ennen työskestelyn aloittamista.
12) Pidä huolellisesti vaatteet, solmiot, hiukset, puhistus-rievut jne loitolla koneen liikkuvista osista. Esim. vaatteen tarttuminen koneeseen saattaa aiheuttaa vakavan vaaratilanteen varatalon tyontyessä kohti tyostettäa kohdetta ja koneen liikkuvia osia.
13) Konetta käytetäessä varo, etta kädet eivat kosketa koneen pyörivä alustaa.
14) Toimintahairion limetessä poista kone valittomästi kaytostä ja huolehdi huollon ja/tai korjauksen järestämisesta.
15) Välta koneen tyhjäkäntyä suojellaksesi muita ihmisä ja esineitä hiomalaikan tai alustan irtoamiselta.

Koneen kayttoönotto

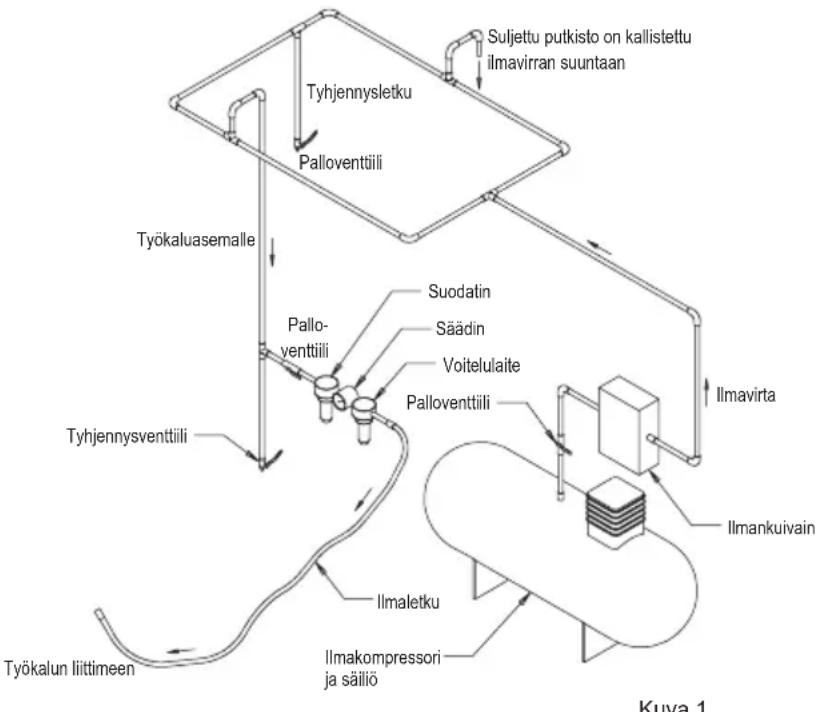

tatun 6.2 bar (90 psig bar) ilmanpaineen koneen kaydessa kayn-nistysvipu taysin alas painettuna. Suosittelemme 10mm (3 / 8^ ) ja enimmaspituudeltaan 8m (25 jalkaa) olevan paine-ilmaletkun kaytttoa. Kytke kone ilmanlahteseen kuvan 1 mukaisesti.

Alä kytke konetta paineilmajärestelmaan ilman helppokäytöistä ja kätevästi kasillä olevaa ilmansulkuventtiila. Koneen yhtey-dessä tulisi käyttaa paineilmavoitelua. Erittäin suositeltvaa on käyttaa ilmansuodatin, -sädin ja -voitijayhdistelmaa (FRL) kuvan 1 osoittamalla ravall. Täloin ilma valitty puhtaana ja voideltuna oikealla paineella koneeseen. Yksityiskohtaista tietao suositeltavista yhdistelmistäaat jalleenmyyjiltämme. Jos yhdistelmaa ei käytetä, kone on voideltava käsin.

Koneen voiteleminen kasin: Irrota paineilmaletku ja laita sen tuloliittimen aukkoon 2-3 tippaa koneeseen sopivaa paineilma-moottorin voiteluolyä (esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32). Kytke kone uudelleen tulo-liittimeen ja anna sen käydà matalilla kierroksilla mutaman sekunnin ajan, jotta ilma päasee kierrattämän oljyä. Jos konetta kaytetaan usein, toista voitelu paivittain tai aina, kun huomaat koneen käynnistyvän liian hitaasti ja / tai menettävan tehoaan.

Suositeltava ilmanpaine koneen käydessä on 6,2 bar (90 psig). Pienemmäläkin paineella kone voi käydä, mutta ei milloinkaan suuremmalla kuin 6,2. bar (90 psig)

Kuva 1

Laitekokoonpano / tekniset tiedot: 8000 rpm épäkeskohiomakone

Epäkes-kolike	Pölyn-poisto	Alustan koko mm (")	Mallinu-mero	Tuotteen nettopaino kg (pauna)	Korkeus mm (")	Pituus mm (")	Teho W (hp)	Ilman ku-lutuspm (scfm)	*MelutasodBA	*Tärinätasom/s2	*Epävarmuus kerroin K m/s2
5,0 mm (3/16 in.)	Ei pölyn-poistoa	32 mm (1.25") QUICK LOCK	ROS150NV	0.49 (1.09)	99.0 (3.90)	124.0 (4.88)	112 (0.15)	425 (15)	71 2,33 0,72

Melutesi on suoritettu EN ISO 15744:2008 standardin mukaisesti: Sahkottomien kasikoneiden melupaaastoen mittaus.
Tärinätesti on toteutetu standardin ISO 28927-3:2009 mukaisesti (Käsikoneet. Tärinapäästön arvioinnin mittausmenetelmät. Osa 3: Kiillotuskoneet sekä pyörivat, epäkesko- ja tasohiomakoneet).

Pidätämme oikeuden teknisin mutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot laboratoriosteista ovat esitettyen koodien ja standardien mukaisia eivatkole riittavia riskien arvointin. Tietyissa tyopaikoissa mitatut arvot voivat olla ilmoitetuja mittausarvoja korkeammat. Todelliset altistumisen aiheuttamat vauriot ja vahingon tai haitan maara riippuvat kulloiseakin tyotilanteesta, tyoymparistostä, tyoskentelytavasta, tyostettavastamateriaialista, yoseman suunnittelusta sekaltistumisajasta ja kayttajan fysisestakunnosta. Oy KWH Mirka Ab yhtiota e voida asettaa vastuuseen vaurioista, jotka ovat seurausta ilmoitetuja arvoja korkeamista tyoskentelyarvoista.

Lisaa tyosuojelutietoutta on saatavissa mm.seuraavila www-sivulita:

https://osha.europa.eu/en (Eurooppa)

http://www.osha.gov (USA)

Vian etsintä
Ongelma Mahdollinen syy Toimenpide
Alhainen teho ja / tai pyörimis-nopeus	Riittämätön ilmanpaine Tarkista ilmanpaine	hiomakoneen sisääntuloaukostakoneen käydessä vapaasti. Paineen tulisi olla 6,2 bar (90 psig/620 kPa).
	Tukkiutunut änenvaimennin/ änenvaim-mentimet	Katso kohta Rungon purkaminen / änenvaimentimen poisto. Änenvaimennin (osa 20) voidaan puhdastaa sopivassa puhtaassa pesulluoksssa kunnes kaikk saasteet ja tutkeumat on poistetu. Jos änenvaimnenta ei voi puhdastaa perusteellisesti, vaihda se uuteen. Vaihda osa 21, änenvaimninn (ks kohta Rungon kokoonpano).
	Tukkeutunut tulosuodatin Puhdista tulosuodatin sopivalla, puhtaalla pesuliouk-sella. Jos suodatin ei puhdustu, vaihda se uuteen.
	Yksi tai useampia kuluneita tai rikkoontu-neita lamellisipiä.	Asenna täydellinen sarja uusia lamellisipää (jotta kone tomisii kunnolla, kaikk siivet on vaihdettava). Sivele kaikk siivet korkealaatuisella paineilma-työkaluille tarkoitetulla öjyllä. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.
	Sisäinen ilmavuoto moottorin run-gossa ilmenee normaalia runsaam-para ilmankulutuksena tai normala pienempänä nopeutena.	Tarkista moottorin paikoitus ja lukitusrenkaan kin-nitsy. Tarkasta onko lukitusrenkaan urassa oleva o-rengas mahdollisetsti vauroitunut. Poista moot- torikokoonpano ja asenna se uudelleen paikoilleen. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.
	Kuluneet moottorin osat Huollata moottori.	Ota yhteys Mirkan valtuuttamaan huoltoliikkeeseen.
	Sisemmät laakerit kuluneet tai rikkoontuneet	Vaihda kuluneet tai rikkoontuneet laakerit. Katso kohdat Epäkeskopään purkaminen ja Epäkeskopään kokoonpano.
Ilmavuoto kerrosluvun säätimen ja / tai venttilin karan kautta.	Likainen, rikkoontunut tai taipunut vent-tilinjousi, venttiili tai venttilin istukka.	Pura, tarkasta ja uusi kuluneet tai vauroituneet osat. Katso vaiheet 2 ja 3 kohdista Rungon purkaminen ja Rungon kokoonpano.
Tärinä / epätasainen toiminta	Väärä hioma-alusta Käytä kooltaan ja painolta	aan ainoastaan koneeseen suunniteluja alustoja.
	Väärä alusta tai hiontamateriaalä Käytä ai	oastaan koneeseen suunniteluja hioma-pyörjä ja / tai lisälaitteita. Älä liitä hioma-alustaan mitään mitä ei ole suunnitelu käytettäväksi kysisen hiomakoneen ja hioma-alustan kanssa.
	Sopimaton voitelu tai karstan mudos-tuminen.	Pura hiomakone ja puhdista se sopivassa pesuliuok-sessa. Kokoa hiomakone (Katso kohta Huolto).
	Kuluneet tai rikkoontuneet moottorin etu-tai takalaakerit	Vaihda kuluneet tai rikkoontuneet laakerit uusiin. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.

HUOM. Toimenpide-sarakkeessa mainitut kohdat "Katso..." lótytvat kaikki Huolto-otsikon alta ohjekirjan Iopusta.
