STNP1100SS - Dalgıç pompa STANLEY - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun STNP1100SS STANLEY PDF formatında.
| Ürün Tipi | Dalgıç Pompa |
| Marka | Stanley |
| Model | STNP1100SS |
| Elektrik Beslemesi | 230 V ~ 50 Hz |
| Nominal Güç | 1100 W |
| Maksimum Kaldırma Yüksekliği (Hmax) | 10,5 m |
| Maksimum Debisi (Qmax) | 16 500 l/h |
| Maksimum Su Sıcaklığı | 35 °C |
| Maksimum Daldırma Derinliği | 7 m |
| Kalan Su Yüksekliği | 45 mm |
| Maksimum Katı Parçacık Boyutu | 35 mm |
| Koruma Sınıfı | IPX8 |
| Gövde Malzemesi | Paslanmaz Çelik |
| Net Ağırlık | 7,0 kg |
| Kablo Uzunluğu | 10 m |
| Bağlantı Çapı | 25,4 - 31,75 - 38,1 mm |
| Sıvı Tipi | Temiz Su ve Atık Su |
| Ana Fonksiyonlar | Pompalama, boşaltma, drenaj, sulama |
| Şamandıra Ayarı | Açma ve kapama seviyesi ayarlanabilir |
| Katlanabilir Ayaklar | Temiz su modu (kalan su 5 mm) veya atık su için |
| Bakım ve Temizlik | Her kullanımdan sonra temiz suyla durulayın; şamandırayı düzenli olarak kontrol edin |
| Güvenlik | IPX8 koruması, 30 mA kaçak akım koruma şalteri önerilir, kuru çalıştırma yasaktır |
| Garanti | 24 ay (profesyonel kullanımda 12 ay) |
| Onarılabilirlik | Yedek parçalar mevcuttur; yetkili servis tarafından onarım |
Sık sorulan sorular - STNP1100SS STANLEY
Kullanıcıların soruları hakkında STNP1100SS STANLEY
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Dalgıç pompa PDF formatında ücretsiz! Kılavuzunuzu bulun STNP1100SS - STANLEY ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. STNP1100SS markasının STANLEY.

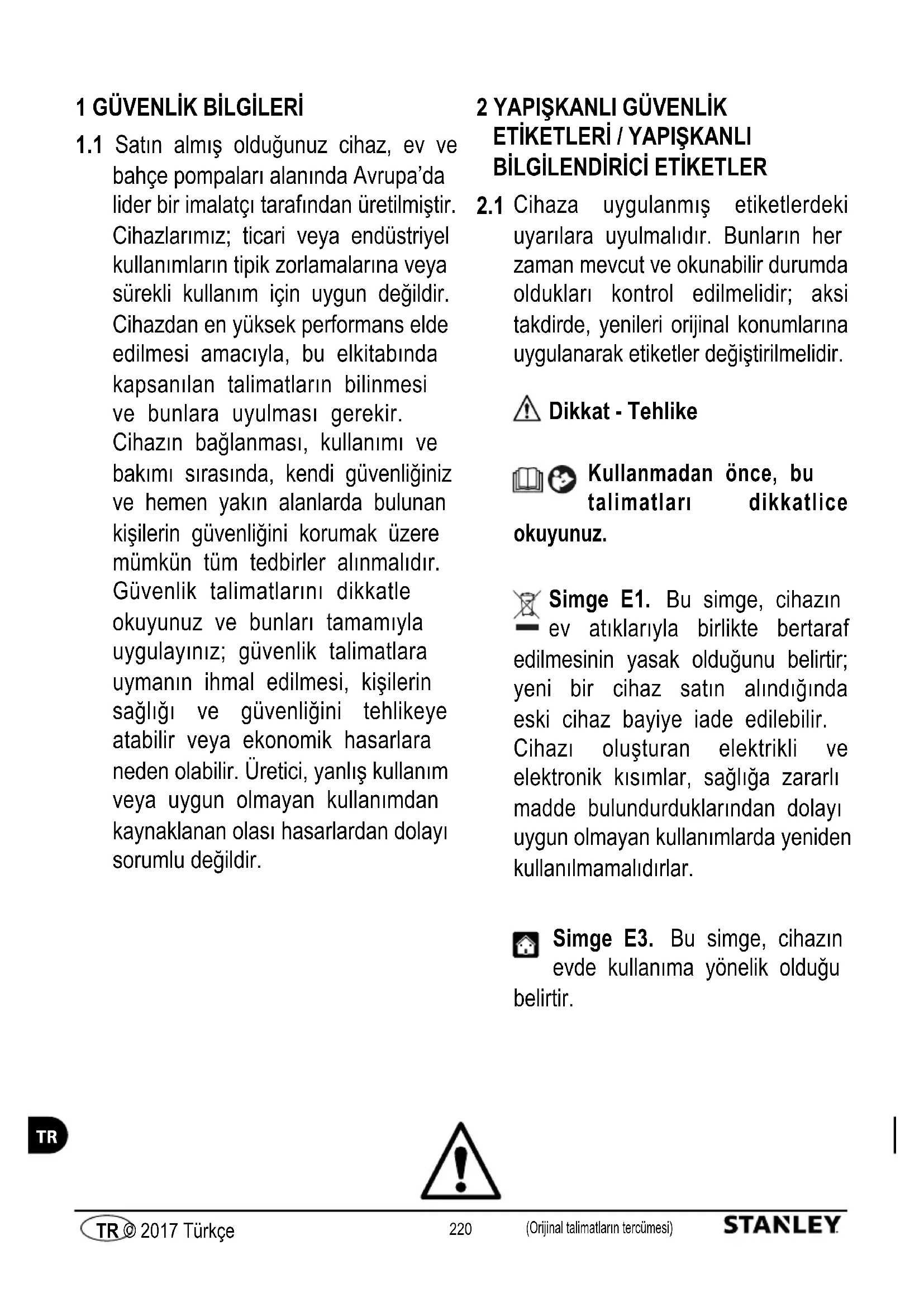

KULLANIM KILAVUZU STNP1100SS STANLEY
1.1 Satin almiş olduğunuz cihaz, ev ve bahçepompaları alanindAvrupa'da liderbirimalatçiarafindan ureilmistir. Cihazlarimiz; ticari veya endüstriyel kullanımların tipik zorlamalarina veya surekli kullanı icin uygun degildir. Cihazdan en yüksek performans elde edilmesi amaciyla, bu elkitabinda kapsanan talimatlarin bilinmesi ve bunlara uyulması gerekir. Cihazın baglanması, kullanı ve bakimi sirasindo, kendi güvenliginiz ve hemen)yakin alanlarda bulunan kılılerin güvenligini korumak üzere mumkün:tümTedbirler alınmalidir. Güvenlik talimatlari nì dikkatle okuyunuz ve bunlari tamamıyla uygulayiniz; güvenlik talimatlara uymanın ihmal edilmesi, kılılerin sagligi ve güvenligini tehlikeye atabilir veya ekonomik hasarlara neden olabilir. Üretici, yanlış kullanı mveya uygun olmayan kullanımdan kaynaklanan olasi hasarlardan dolayı sorumlu degildir.
2 YAPIŞKANLI GÜVENLİ ETİKETLERİ / YAPIŞKANLİ BILGILERİCİ ETİKETLER
2.1 Cihaza uygulanmış etiketlerdeki uyarilara uyulmalidir. Bunlarin her zaman mevcut ve okunabilitir durumda olduklari kontrol edilmelidir; akti takdirde, yenileri orijinal konumlarna uygulanarak etiketlerdehyişi sirilmelidir.
Dikkat - Tehlike
Kullanmadan once, but talimatlari dikkatlice okuyunuz.
Simge E1. Bu simge, cihazin ev atiklariyla birlikte bertaraf edilmesinin yasak oldugunu belirtir; yenbir cihaz satin alindiginda eski cihaz bayiye iade edilebilir. Cihazi olusturan elektrikli ve elektronik kismilar, sagliga zararlimadde bulundurduklarindan dolayi uygun olmayan kullanilmarda yeniden kullanilmamalidirlar.
Simge E3. Bu simge, cihazin evde kullanima yonelik oldugu belirtir.
CE iareti. Bu isaret, cihazin yururlukteki AB direktiflerine uygun oldugunu belirtir.
Bu urun yalitim sinifi I cergevesinde konumlanir.
Bu, ürünün koruyucu bir topraklama iletkeniyle (sadece,isaret cihaz üzerinde gürülyor ise)donatilmış oldugu anlamına gelir.
3 GÜVENLIK KURALLARI / ARTIK RISKLER
3.1 UYARILAR: YAPILMAMASI GEREKENLER
3.1.1 Yaralanma tehlikesi! Cihaz;cocuklar ve fiziksel,duyusal veya zihinsel yetenekleri tam gelismemis kisiler veya cihazi hiç kullanmamı syea cihaz hakkinda gerekli bilgiye sahip olmayan kisiler tarafindan KULLANILAMAZ. Cocuklar cihaz ile oynamamaldir. Kullanı tarafindan yapilması gereken temizleme ve bakim islemleri,cocuklar tarafindan yapilmamaldir.
3.1.2 Patlama veya zehirlenme tehlikesi! Cihazi kesinlikle; alevlenebilir, zehiri veya agresif sivilarla veya cihazin uygun sekilde calismasini tehlikeye atabilecek sivilarla kullanmayiniz.
3.1.3 Yaralanma tehlikesi! Su jetini insanlara veya hayvanlaraogruyonlendirmeyiniz.
3.1.4 Elektrik carpma tehlikesil Su jetlerini; cihaza, elektrikli parçalarina veya diger elektrikli cihazlaradoğan yönlordirmeyiniz.
3.1.5 Kisa devre tehlikesi! Cihazi, yağmur halinde disarida kullanmayiniz. Bu Şart, yağmur halinde de kullanabilir olan dalgic pompalar,—çin geleçeri degildir;—ançak, fiş (A12) ve cihazın olası uzatma kabolarin—in su sıçramalarindan ve su basmasindan korunarak böglamışı olmaları gerekir.
3.1.6 Yaralanma tehlikesi! Cihazin; Çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sinirlikisiler veya her halükarda yetkilendirimemisi kılıyer tarafindan kullanilmasın azin verilmemelidir.
3.1.7 Elektrik carpma tehlikesi! Islak ellere fi (A12) veya prize dokunmayiniz.
3.1.8 Elektrik carpma ve kisa devre tehlikesi! Elektrik kablosu (A8) hasar gormus ise, bu kablonun her turlu riskin onlenmesi icin imalatci veya imalatcincn teknik servisi tarafindan veya her halukarda benzer nitelikte ehliyetli bir kişi tarafindan degistirilmesi gerekir.
3.1.9 Infilak tehlikesi! Emme ve basma hortumu hasar gormus ise, cihaz kullanilmamalidir.
3.1.10 Yaralanma tehlikesi! Cihazi sabit ve sekslam bir pozisyonda konumlandiriniz; cihazin yuzme havuzlari, bahçehavuzlari vya diger dis mekanlardaki su kaynaklarinin yakininda kullanilmasi durumunda, su kenarindan en az 2 m bir mesafe birakiniz ve cihazi suya dusme vya su basmasindan koruyunuz. Buşart, suya daldirimş olarak kullanilabildiklerinden dolayı, dalçpompalar icin geleçeri degildir.
3.1.11 Yaralanma tehlikesi! Cihazin, Özel nitelikleri bulunduran plaka etiketyle donatilmis olugunu kontrol ediniz, aksi takdirde derhal cihazi satin almiş olugunuz saticiya haber veriniz. Özel nitelikleri bulunduran plaka etiketi olmayan cihazlar, tanımlanamayacaklarindan ve potansiyel olarak tehligi olduklarindan dolayık kullanilmamalDIR.
3.1.12 Infilak tehlikesi! Kumanda vanaları, güvenlik vanaları veya Dennis aygünlı üzerinde)\
mudahalede bulunulması ve bunların ayar alanin tadil edilmesine izin verilmez.
3.1.13 Sıçak sudan kaynaklanan tehlike! Basınç anahtarinin arizalı olması veya su beslemesinin olmadışı durumlarda pompa güvdesinde (A4) halen mevcut olan su aşırı sinabilir ve disari çkığinda haslanmaya neden olabilel.
3.1.14 Yaralanma tehlikesi! Yabanci cisimlerin cihazi tikama tehlikesi mevcut ise, cihaz gozetimsiz kullanilmamaldir.
3.1.15 Kisa devre tehlikesi! Cihazi; fisi (A12), elektrik kablosunu (A8) veya diger baglanti elemanlarini cekerek taşimayiniz; tutamağ (A4b) kullaniniz.
3.1.16 Infilak tehlikesi! Emme veya basma hortumlari uzerinden araclarin geçmesinden kaçınilmaldir. Cihazi emme veya basma hortumu araciliigi ile seksmeyiniz veya taşimayıniz.
3.1.17 Yaralanma tehlikesil insanlar veya hayvanlar pompalanan svi icinde veya pompalanan sviya degebilecek durumda olduklarinda, cihaz kullanilmamaldir.
3.2 UYARILAR: YAPILMASI GEREKENLER
3.2.1 Kisa devre tehlikesi! Elektrik akimi ileten parçaların tamaminin su sıçramaların karı korumalari gerekir.
3.2.2 Elektrik carpma tehlikesi! Cihazi sadece yeterli ve yururlukteki yonetmeliklere (IEC 60364-1) uygun bir elektrik kaynagina baglayiniz; baslatma asamasinda cihaz elektrik sisteminde parazit olusmasina neden olabilir. Cihazi sadece nominal seksak akimi 30mA uzerinde olmayan bir diferansiyel salter ile donatilmis bir prize baglayiniz. Sadece yururlukteki yonetmeliklere uygun, dis mekanlarda kullanim icin onayli ve kesiti en az cihazin guc besleme kablosunun kesitine esit uzatma kabolari kullaniniz. Kablo makarasina sarilmis olan elektrik kabolarinin tamamen acilmis olmasi gerekir.
3.2.3 Tehlike! Cihaz asla kuru calismamalidir; cihazi isletmeden once daima pompa govdesini (A4) suyla doldurunuz. Cok kisa sureli bile olsa, cihazin kuru calisması hasara neden olabilir.
3.2.4 Yanlilikla calistirma tehlikesi! Cihaz uzerinde herhangi bir muddahale gereklestirmeden once fişi (A12) cereyan prizinden cikartiniz.
3.2.5 Tehlike! Cihazin guvenligini garanti etmek icin pompalanan sivinin maksimum sicakligi 35^ yi aşmamalidir. Ortam sicutligi +5^ alta duşmemelidir.
3.2.6 Tehlike! Cihaz, ileme suyu veya insan tuketimine yonelik su pompalamak icin tasarlanmamistr. Cihaz tarafindan pompalanan su yaqlayici kacaklarileklenmis olabilir.
3.2.7 Yaralanma tehlikesi! Cihazin veya tamamlayici parçalarınin bakimi ve/veya onarimi sadece uzman personel tarafindan.Sincekleşirilmelidir.
3.2.8 Yaralanma tehlikesi! Esnek hortumu cihazdan Çikarmadan önce artık basınç boşaltilmalidir; bu amaç.Doğrultusunda, cihazi elektrik güç kaynakından ayırıniz ve tahlıye icin bir Çkışi acıniz.
3.2.9 Yaralanma tehlikesi! Kullanimdan once ve duzenli araliklar ile aksesuarlari kontrol ediniz ve cihazin parçalarınin kırık ve/veyaassistantınzımaz bilundurmadıgün denetleyiniz.
4 GENEL BILGILER
4.1 Elkitabin kullanimi
Bu elkokitab i cihazin butunleyici bir parcasidir; gelecekte danismak icin ozenle muhafaza edilmelidir. Kurmadan/kullanmadan once elkitabini dikkatlice okuyunuz. El degistime durumunda, devredenin, elkitabini cihazin yen sahibine teslim etme zorunlulu bulunur. Her kullanin cihazi isletmeye almadan once elkitabina sahip oldugu ve guvenlik ve kullanim talimatlari hakkinda bilgi edinebileceginden emin olunuz.
4.2 Teslim
Cihaz, bir karton ambalaj icinde teslim edilir.
Tedarik birlesmini gormek icin sekil 1'e bakiniz.
4.2.1 Cihaz ile birlikte temin edilen bilgilendirme malzemesi
D1 Kullanim ve bakim elkitabi
D2 Güvenlik bilgileri
D3 Garanti kurllari
4.3 Ambalajlarimha edilmesi
Ambalaji olusturan malzemeler cevre kirtletici degildir, buna ragmen malzemeler kullanildiklar ükenin yururlukteki yonetmeliigi uyarincadonusturilmeli veya bertaraf edilmelidir.
5 TEKNIK BILGILER
5.1 Ongörulen kullanim
Bu cihazlar, temiz veya maksimum 35 mm buyuklukte suspansiyon halinde kati cisimler kapsayan kiri sularin pompalanmasina uygundur (ornegin, su basmasi halinde tahliye veya yagmur suyu tankarinda kullanim). Kullanilan cihaz tipi icin uygun goren granul olcusunu dikkate aliniz; granul olcusu ve diger teknik veriler isbu elkitabinin teknik veriler tablosunda belirtilmistir.
5 mm.ye kadar bir granul olcusune sahip cihazlar temiz su icin uygundur, 25 mm.den daha buyuk alanlar kiri su icin uygundur. Kum veya taşlarin belirtilen bir granul olcusu ve/veya kati cisimlerle alakasi yoktur. Granul olcusu referansi, pompa govdesi (A4) icinde siksmayan ve buogrultuda motorda arizaya neden olarak rotoru bloke etmeyen yumusak ve esnek (örnegin hav veya yapraklar) materyaller ile ilgilidir. Pompalanan sivinin kum veya taş icermedigin tespit ve garantı edilmesi mümkün degil ise, cihazın sadece denetim altinda tutularak calistirilmasi gerekir. Rotorun bloke olmasi durumunda, cihazın derhal kapatilmasi ve rotorum temiz su ile durulanarak engellerden kurtarlmasi gerekir.
Cihaz, EN 60335-2-41 Avrupa standardina uygundur.
5.2 izin verilmeyen kullanim
Deneyimsiz veya isbu kilavuzda kapsanan bilgileri okumamis vya anlamami kisilerin cihazi kullanması)yasaktı.
Cihazin alevenebilir, patlayici, zehirli veya kimyasal acidan agresif sivilar ile beslenmesi yasaktir.
Cihazin, potansiyel olarak alevlenebilir veya patlayici atmosferde kullanilmasi yasaktir.
Cihaz uzerinde tadalafil yapilmasi yasaktir; tadalafil yapilmasi, garantinin geçeriliğini sona erdirir ve üreticiyi medeni ve cezai sorumluluktan muaf kilar.
Bileyici maddeler veya malzemelere zarar veren diger maddeler cihazi tahrip eder. Bu cihazlar, kum, camar veya asindirici kil kapsayan pompalanan sivilarda kullanima uygun degildir. Bu cihazlar, duşakabin, bide, lavabo ve tuvalet atik sularini pompalamak icin uygun olup, İme suyu pompalamak icin uygun degildir!
Bu cihazlar ile diski maddelerinin pompalanmasi ongorulmemistir.
Bu cihazlar; fiskiye pompasi, bahçe havuzlan icin filtraj pompasi olarak veya surekli isleme (örçın havuz filtrasyon sistemlerinde surekli devidaim modunda veya endüstriyel kullanımar) icin kullanı uygūn degildir.
Cihazi kuru calistirmaktan veya kapali bir vana ile sivilari pompalamaktan kacinilmalidir!
5.3 Bajica parcalar (sekil 1)
A1 Emme izgarasi
A2 Basma rakoru
A3 Basma mansonu
A4Pompa govdesi
A4b Kulp
A5 Yüzer salter
A5b Yüzer salter icin kablo klipsi
A6 Katlanir ayaklar (bu özelliigi bulunduran modellerde)
A7 Hava deligi
A8 Elektrik kablosu
6 KURMA
Dikkat - Tehlike!
Tüm kurma ve montaj ilemleri, cihazın elektrik seksebeksinden baglantılik,isim olarak yapilmaldir (sekil 3).
Dikkat - Tehlike!
KullanmayaIllegaladan once cihazin ve ozellikfe (A12)ve elektrik kablosunun (A8) hasarli olup olmadigi nibelirelek icin gorsel bir kontrl gereklestirilmidir.Hasar gormusbir cihaz kullanilmamaldir;hasar durumunda, cihazin Teknik Servis veya yetkili bir elektrikci tarafindan kontrl edilmesini saglayiniz.
Dikkat - Tehlike!
Elektrik kablosun (A8) kesilmesi garantinin gelerligiin yitirmesine neden olur ve onarim sirasinda (garantiye dahil onarimlar durumnda da) orijinal bir elektrik kablosun (A8) masrafı musteriye ait olarak kurulmasina yol acar. Elektrik kablosun (A8) uzatilmasi gerekiyor ise, sadece kesti en az orijinal elektrik kablosun (A8) kesitine esit alan bir uzatma kablosu kullanilmaldir. Elektrik kablosun (A8) kullanar cihazl kalirmak vya fişi (A12) elektrik prizindencekmekten daima kasinilmaldir.
Tahliye esnek hortumunu takmadan once, kullanilan esnek hortum ile birlikte mumkun en yuksek debiyi garantı edecek sekilde basma mansonunu (A3) kesiniz ve sekillendiriniz (Sekil 4).
Esnek hortumunun capinin cihazin granul olcusunden daha genis olmasi en uygun alan durumdur. Daha kucuk hortum caplar debinin onemli sekilde azalmasina neden olur. Mansonu pompa goydesine (A4) vidaladiktan sonra basma esnek hortumunu basma mansonuna baglayiniz (A3, Sekil 4).
6.2 Cihaz havasinin alinmasi
Cihazi, govdden butun havanin cikmasini saglayacak sekilde meyili olarak pompalanan siv iine daldiriniz (Sekil 5). Hava kabarciklarinin cikmasi bona erene kadar cihazi meyili pozisyonda tutunuz; simdi cihaz calismaya hazirdir.
Plastik cihazlan üst ve alt tarafiarasinda, havanin yavas yavas disariçikmasini saglayan bir hava deligi (A7) mevcuttur. Bütün hava disariçiktkan sonra bu delikten suçkar;bu bir aniza degildir,teknik acidan gerekli olan bir islemdir.Teknik veriler baglaminda belirtilen debi bu sizintiy dikkate almistir.
Paslanmaz Çelikten cihazlarda bu hava deligi (A7) cihazın üst kisminda bulunur.
6.3 Kurma yeri ile igili bilgiler
Cihazi konumlandirmadan once, cihazi uygun sekilde asaglya indirecek/kurtaracak sekilde bir kurtarma halatinin tutamağa (A4 b) sabitlenmesi gerekir (Sekil 6).
Cihaz, uygun olmayan boyutlarda kat maddelerin emilmesi ve buna bagli olarak emme suzgecinin (A1) olasi tikanmasi vya rotorun (Sekil 6) bloke olmasinin onlenmesi icin tabandan uygun bir mesafepe pompalanan sivi icinde imkan dahilinde askida olmaldir. Alternatif olarak cihaz yerden biraz yukari kaldirilabilir (ornegin bi tugla uzerinde konumlandirilarak Sekil 6); ancak bu durumda, cihazi tikamalaru muhtemelligi bulunan daha fazla kir partikulleri emilecekbir. Cihaz kapatildkran sonra hortum icinde bulunan su ters yonde akar; bu ters akis, bir cek vana kurulmasi araciliigiyla engellenebilir. Hortumun uygun bir noktada ayrilmasi icin bin ani kapama vanasinin kurulmasi, temizlik ve bakim islemlerini kolaylstarir. Cihazin bir drenaj cukuru veya bir pompa cukuru icinde kullanilmasi halinde, toplama haznesinin buyuklugunun, cihzin normal calismasini engellemeyeck sekilde yeterince genis olmasi gerekir.
Cihazin yüzer salteri (A5) serbest seksilde yüzebilir olmal veya yüzmesi engellenmemelidir, aksi takdirde duzenli bir calisma garantiet edilmesi mumkun degildir. Yüzme salterinin (A5) duzenli seksilde devreye girdigi ve devreden ciktigindan emin olunmadiginda, cihaz sadece denetim altinda devreye alnmalidir.
6.4 Güvenlik tedbirleri
Kullanici, ortami su basmasi veya cihazin veya harici parçalarin arizalandigi diger durumlardan kaynaklanan zararli, ayri ve arizaya karşi emniyeti bir elektrik devresine baglanacak (ömeşgin, su basmasina karşi koruma saglayan bir devre, alarm sistemi, yedek pompa, toplama sistemi ve benzerleri gibi) uygun onlemler alarak onlemelidir. Güvenlik onlemleri kullanim szartarin Özelliklerine uygun ve su kasaklarindan kaynaklanan zararli azaltacak ve/veya onleyecek kapasitede olmalidir.
Ayrica kullanici, su siçramalarina karşi bir koruma araciligiyla, bir anizadan kaynaklanan su kacaklarinin veya siçramalarin hasar olusturmamasini saglayacaktir. Disari sizan suyunbir yedek pompa araciligiyla giderilmesi veya bir dren tabani araciligiyla tahliyesinin garantilenmesi gerekir. Alternatif olarak, su kacaği halinde bir alarm veren ve/veya cihaz veya mülk zarara uğramadan once cihazın acilde stop etmesi ve su beslemesinin durdurulmasiniGPCKELESTIREcek bir alarm sistemi kurulabilir.
Cihazlarin kuruldugu mekanlarda ayrica, disari sizan sularin derhal zarar vermesini onlemek amaciyla butun cihazlarin zeminden yaklasik 5-10 cm daha yuksek konumlndirilmalarini tavsiye eriz. Uretici, bu onemli talimatlara uyulmamasinin neticesi alan zararlardan sorumlu tutulmayacaktir.
! Dikkat - Tehlike! Kuru calisma
Cihazin su emme noktasikapali olarak 5 dakikadan daha uzun bir sure islemesi durumunda, asiri isnma nedeni cihaz zarar gorebilir. Normal su akisi engellendiginde cihazi kapatiniz.
Kuru calisma cihazi tahrip eder, bu nedenle cihazi asla 10 saniyeden dah a uzun bir sure boyunca kuru calistirmayiniz.
7AYARLAR
7.1 Hazirlik ayarli
Cihaz calismaya hazirdir ve sadece kendi uygulama ozelliklerine gore yüzer salterin (A5) devreye girme ve devreden Çikma noktalarinin ayarlanması gereklidir.
7.2 Yüzer Şalterin ayarlanması
Cihazi deveye alma noktası, ilgili klipsinde yüzer salterin kablosu kisaltilarak ayarlanabilir (A5 b, Sekil 7). Kisa bir kablo, dahaGPC bir deveye alma noktası ve one alanan bir devreden cikarmaya neden olur.
7.3 Özel ilevler
7.3.1 Temiz veya atik sular icin degisken taban
Cok amaci modellerde, cihazin (A6) tabanindaki ayaklarin kapatimasi ve bu sekilde cihazin atik sular icin kullanimdan temiz sular icin kullanima cevrilmesi mumkundur. Bu durumda cihaz 5 mm bir kalinti miktarina kadar su emer, ancak sadece max. 5 mm. ye kadar granul olculu askida kat i Maddeleri isleyebilir (Sekil 8).
7.3.2 Yüzer salterin durdurulmasi (A5)
Bazi modellerde yüzer salter (A5) bir destek icinde dikey pozisyonda bloke edilebilir (A5 b, Sekil 10). Bir yüzer salter bloke edildigiinde cihaz, su seviyesinden bagimsiz olarak surekli sekilde calisir ve kuru calismann onlenmesi icin sadece denetim altinda devreye alnmaldir.
8 ISLETMEYE ALMA VE EMME PROSESI
! Dikkat - Tehlike!
Tüm kurma ve montaj ilemleri, cihazın elektrik seksebeksinden baglantisi keşilmis olarak yapilmaldir (sekil 3).
8.1 Isletmeye alma
Cihaz, 6.1nci paragrafta tanimlanmis oldugu gibi baglandiktan ve butun guvenlik talimatlari dikkate alindiktan sonra fis (A12) takilabilir. Buogrultuda, su seviyesi yuzer salterin ayarlanmis yuksekligine vardiginda cihaz otomatik okayak etkinlesir ve yeniden devreden cikma seviyesine vardiginda kapanir.
8.2 Su emme
Cihazim emme/calismaya baslatilmasi icin, cihaz emilen minimum miktara gore yaklasik 30 - 50 mm daha yuksek bir su seviyesi gerektirir. Cihaz emmeye basladiktan sonra, akabinde, belirtilen minimum yukseklige kadar pompalamakasitesine sahiptir. Cihaz, tabani uzerinde konumlandirilmis olan emme szungecinden (A1) su emer ve emdişi suyu basma mansonuna (A3) baglanmis bir basma hortumu araciligiyla istenilen yere kadar aktari.
Yeterli bir su seviyesi ve motorun islemesine ragmen su emilmiyorsa, pompa govdesinde (A4) artic hava bulunmasi mumkundur.
6.2 noktasinda belirtilmis oldugu gibi hareket ederek yeniden cihazin havasin aliniz.
8.3 Su emme
Cihazin belitlen debi degerleri(Maximum degerlerdir ve bu degerler, harici tamamlayici parcalarin (Omegin, basma hortumu, dirsekler, reduktorler, vb.) kullanilmasi halinde azalir. Buhusun cihaz sekimde dikkate alinmasi rica edilir. Ozel kurma sartlan icin efektif debi, debi diyagraminda belirtilmisir (Sekil 10).
9 BAKIM
Dikkat - Tehlike!
Her tuli bakim mudahalerinden once ve/veya ariza arama sirasinda elektrik kablosunu (A8) prisden ayiriniz. Bundan sonra tum bakim ve temzik isleriningereklestirilmesi mumkun olacaktir.
9.1 Temizlik
Her kullanim sonrasinda cihazi ve tum harici parçalari temiz su ile yikayarak durulayiniz. Bir su jeti ile sert depositzleri gideriniz. Pompa govdesi (A4) icindeki kir ve kil rotorun sikismasina ve dolayisiyla yeniden isletmeye alindiginda islme bozukluklarina neden olur.
Bu islemlerin yapilmasi unutulmug ise, kiri gezmek icin cihazin birkac guc boyunca sicakligi maksimum 35^ alan su icine daldirilmasi mumkundur.
9.2 Calisma Kontrolü
Bozkuklaki onlemek amaciyla yüzer salterin (A5) islme durumunu duzenli araliklarla kontrl ediniz.
10 DEPOLAMA
Cihazin mutlak sekilde donmaya karsi korunmasi gerekir ve +5^ veya altindaki sicutliklar durumunda cihaz demonte edilmeli ve kurve dondan korunan bir ortamda depolanmaldir.
11 ARIZARAMA
| Ariza Olasi Neden Çozüm | ||
| Motor calismadiğindan cihaz su pompalamıyor | 1. Şebeke gerilimi yetersiz. | 1. Şebeke gerilimin mevcut oluğunu ve fişin (A12) tamamen takılı olduğunu kontrol ediniz. |
| 2. Fisi (A12) yanlış taklimiş. 2. Fisi (A12) tamamen yerine takınüz. | ||
| 3. Diferansiyel manyetotermik salter atmış. | 3. Diferansiyel manyetotermik salter etkin kliniz.Salter yaniden atarsa, bir elektrikçiye dinşınüz. | |
| 4. Rotor sikişmiş. 4. Rotordaki olası engelleri gideriniz. | ||
| 5. Motor veya kondansatör hasar görmüş. 5. Satciyi bilgilendiriniz. | ||
| Motor calismasina ragmen cihaz su pompalamıyor | 1. Emme suzgeci (A1) tikanmş. 1. Emme suzgecini (A1) temizleyiniz. | |
| 2. Çek vana sikişmiş (mevcut ise). 2. Vanayı (mevcut ise) temizleyiniz vya değistiriniz | ||
| 3. Pompa güvdesine (A4) hava kabarcı. | 3. Havanın pompa güvdesinden (A4) disarientrieskması sağlamak yüzün cihazi su altinda yana yatk tutunuz. | |
| Cihaz sadece sinrlı bir su miktari basıyor | 1. Emme suzgeci (A1) kismen kirlı. 1. Emme suzgecini (A1) temizleyiniz. | |
| 2. Hortum tikanmş. 2. Tikanlijkligi gideriniz. | ||
| 3. Basma hortumunun boyları yetersiz. 3. En az 0 25 mm (1") olan esnek hortumlari kullanız. | ||
| 4. Su çkış noktası cihaza göç yok)yürek. | 4. Basma:yüsekliğinin debiyi azaltıgün dikkate alınüz. | |
| Düzensiz calisma | 1. Kati cismler rotorun serbest dönmesini engellior. | 1. Yabancı cismiler gideriniz. |
| 2. Sivi sicutligi asiri. | 2. Taşınan sivismımaksimum sicutligi 35°C'yi gezememelirid. | |
| 3. Elektrik gerilimi tolerans disi. | 3. Cihazi,plaka etiketinde belirtilen özellikleri kırçilayan bir elektrik sisteme baglayiniz | |
| 4. Motor anzalı. | 4. Satciyi bilgilendiriniz. | |
| Pompa güvdesinden (A4) su kaçağı | 1. Su,ust ve alt kismanarasindaki hava deliğinden (A7) disari sizıyor. | 1. Herhangi bir midahale gerekli degildir, hava deliğ teknik acıdan gereklidir. |
GARANTI
Bu elkitabinda tanimlanan cihazlara iliskin garanti, elkitabinda belirtilenerin tumune ve ozellikle kullanim, kurma ve isletme ile ilgili olanlara uyma ve riayet etme sartina baglidir.
Tanimlanan urun, satin alma tarihinden itibaren, yururlukteki kanunlar uyarinca malzeme veya imalat kusurlari icin 24 ay (profesyonel satislar icin 12 ay) sure ile tarafimiddan garanti edilir. Garanti altinda servis talepleri, original satin alim kaniti ibraz edilerek yapilabilir.
Garanti; sikayet konusu cihazin kullanim yerinde dokulmesi ve monte edimesinin masraflarini, onarimi yapacak personelin kullanim yerine gidiş ve kullanim yerinden donus icin seyahat masraflarini ve taşima masraflarini kapsamaz.
Kurma veya isletme hatalari, uygun olmayan kullanim sartlar, yetersiz ozen, ticari amacli kullanim veya uygun olmayan onarim girisimplerin neden oldugu sikayetler garanti ve sorumluk kapsamisindadir; ayin sekilde, normal asinma da garanti kapsamisinda kalir.
Igili masraflar ve ozellikle konrol ve taşima masraflari cihazi gonderen ve/veya cihaz kullanicisna aittir. Yukarida belirtilen durum özellikle, bir garanti talebi illetildigiinde ve yapilan kontrolden cihazmukemmel isledigi ve kusur bulundurmadiigi veya problemin malzeme veya imalat kusurlarindan kaynaklanmadigin beirlendi di durumlarda da geleerlidir.
Urun yeniden kullaniciya teslim edilmeden once, cok kat bir teknik kontrole tabi tutulr. Garanti kapsamindaki onarimlar sadeceBizim Teknik Servis Merkezimiz veya anlasmal ve yetkili bir atolye tarafindan yapilmalir. Musteri veya yetkilendirilmemig uuncu tarafindan garanti gecerlili sirasinda yapilan onarim girisimleri garanti hakkinin kaybedilmesine neden olur.
Sebeke fisinin kesilmesi ve/veya sebeke kablosunun kisaltilmasi garantinin sola ermesine yol acar.
Tarafimizdan garanti cerevesinde yapilan midahalerer garanti suresini uzatmaz ve degistirilen veya onarilan parcalar acisindan yeti bir garanti suresi verilmesine neden olmaz. Ozellkle indirim, degistirme veya zarar tazminati ve ayni zamanda her turlu dolayl hasar tazminati olmak uzere diger haklar harc tutulur.
Ariza halinde, satin alim kaniti ile birlikte urunun satin alindi gisi noktasina danisimalidir.
| Teknik veriler Birim SXUP400 | PCE SXUP750 | PTE SXUP750XCE SXU | P1100XDE | ||
| Genilim V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz | |||
| Güç W 400 750 750 1100 | |||||
| Max. basma yüksekligi (Hmax)m | 8 8 8.5 10.5 | ||||
| Max. kapasite (Qmax) | l/h | 9000 | 13500 | 11000 | 16500 |
| Max. su sicutligi (Tmax) | °C | 35 | 35 | 35 | 35 |
| Max. daldıma derivigi | m | 7 7 7 7 | |||
| Artik su seviyesi | mm | 5 | 5 / 32 | 23 | 45 |
| Max. granül olçusi | ∅ mm | 5 | 5 / 30 | 5 | 35 |
| Koruma sinifi | - | ⊥ | ⊥ | ⊥ | ⊥ |
| Motor Yalitimi | - | F Sinifi | F Sinifi | F Sinifi | F Sinifi |
| Motor koruma | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Net ağırlik | kg | 4.3 | 5.9 | 5.9 | 7.0 |
| Brüt ağırlik | kg | 4.7 | 6.5 | 6.6 | 7.7 |
| Raklorarin çapı | mm | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 25.4 - 31.75 - 38.1 | |
| Kablo uzunluğu | m | 10 | 10 | 10 | 10 |
Teknik degisiklik yapma hakki saklidir!
1 IHCTPYKZI3 TEXHIKN BE3NEKN
1.1 PnpIb6aHn Bamn npnaB BnpyckaTbcra OdHm i3 Haikpaunx y Ebponi Bnpo6nkiB no6yTOBnx i caobnx Hacocib. Hawi Bnpo6n He po3paxObaHi Ha Baxkii yMOBN Komepuio a6o npomncloBOe ekCnlyataui, a TAKoK Ha TpBaJe 6e3pepeBHe BnKOpNCtAHNJa. Dnay BnKOpNCtAHNHa HAcoca 3 MaKcImaJIbHO eΦeKTHBHCIO Heo6xIDHO npouHTaTI INCTpyKciu cboRo nocibHka N doTPmYBaTncs ix. Pid Yac NiKnUoyehn, ekCnlyataui Ta 06cnyroByBaHHr npicSTPOB BxNBaTe BCix MOxINBHX 3axODIB 6e3neKn dIy BlaChoro 3axNCTy I 3axNCTy IIOdei, kI nepe6yBaOTb y 6e3nocepeDiH Nbl3bKOcTi. YBaXHo npouNTaIte npabNuTaTexHikn 6e3neKn Ta ToUHO IX DoTPmMyTEcb; HeDoTPMaHHa Tciei BIMOrn MoKe npin3BeCTn DO TpaBMvBaHHa a6o 3NaUnx φiHaHCOBux BVtpaT BHaClIOK NOkOJKeHHr npICrpoU. Bnpo6HK He Hece BiNoBdaIbHocTi 3a 6yDb-IAke NOkOJKeHHr npIcTPOU BHaClIOK HeHaJIeXHOrO NoRO BnKOpNCtAHNJa.
2 NOPEДЖУBAЛьН/ IHΦOPMAЦИнE MAPKYBAHHa
2.1 Ootpmytecb pekomehdaui, 0 MICTaBcHa MapkyBaIbHnx Ta6nukax npictpoIO. IpebeipTe ix HABHICTb iYiTkiCTb; BInHOMy BUNaKpy PO3Mictb Ha Tnx camnx Micx iHsi Ta6nukn.
!PonepeJxHnHn—He6e3neuHo!
Ipeed 3anyckom yBaXHo npoHTaTe IIO iHcTpkyciIO.
CnMbOJ E1. PnncptiH He MoXHa yTnI3yBaTu pa3OM 3i 3BnuaHnMn NO6yTOBmN BiIXoDAM; Ioro MOxHa NOBepHyTu npOaBuceBi, npu6abuHn HOBn Pnucpti. EneKtpuHi Ta eNeKTPoHHi qactHHn PnncptoH He cNlD NOBTOpHO BnKOpNCTOByBaTu He 3a Pn3HaueHHam, OCKInbKn BOHN MicTAYb He6e3neuHi dIg 3dOpOB'peOBOHn.
CnmboE3.O3Naaε, 0 npncpti npn3HaueHo DJI no6yTOBOrOBVKOpNCtAHHJ.
CENMBONCE. O3Naayae
BIDIOBIDHICTbPnCTPOHOJAEKHM EBpOeNcbKM DnpeKtNBam.
Bnpi6 maé i3oJauio KJacy I.
Ue 03NaHaE, uo Ioro oBlaHaHO 3axnCHM npOBiDnKOM 3a3emIeHHA (Jnwe 3a HaeBHOCTi Ha npicTpoi BIDIOBIDHOrO CmBOJy).
3 ПРавILA TEXHIК N БE3ПЕКИ 3АЛшКОВI PИЗКИ
3.1 3AXOДN TEXHIK N E3ПЕК N: 3AБОРЕН O
3.1.1 He6e3neka TpaBmyBaHn! HE Do3BOJrTe BnKOpNCTOByBaTn cei npucpii diTAM, ocobam 3 obmexeHHMn o3uHMM, cehcOpHMn a6o po3yMOBIM MOxJIbBOCTaMn yIIOaM 3 6paKom doCBiPy i 3HaHb. DiTAM 3abOpOHeHO rpatncra 3 npucptpoem. DiTAM 3abOpOHeHO uNCTNTn ta obcnyroBvBatn npucptpii.
3.1.2 He6e3neka Bn6yxy a6o oTpyeHnHa! He BnKOpNCtOBuYTe npncTpI nIpeKaUyBaHHaAMNCTnx, TOKCnHnx Ta arpeCBnX pIDn H a6o TaKx, 0o N03bAHTb HAcOC MOxNBOcTi HaJIeXHO FOyHKIOHyBaHHa.
3.1.3 He6e3neka TpaBmyBaHHra! He cnpaMOByTe CtpymiHb BOH Ha IIOdeAbo TBapnH.
3.1.4 He6e3neKa BpaxeHnE eKeTpnuHm Ctpymo! He cnpaMOByTe CtpyMInb Boi Ha Cam npucTpi, eKeTpnuHi yactuHn a60 iHwe eKeTpnuHe oblaHaHnHa.
3.1.5 He6e3neka kopoTkoro 3amKanHra! 3abopoHeHO BnKOpncTOBvBaTn npicTpri Ha BiDkpntomy nobiTpi niD douem. Lc He CTocCyEbCra 3aIINbHnx HacociB — ix MOxHa BnKOpncTOBvBaTn pID doUeM; npote cniD notyp6yBaTnca pro 3axnCT uTeNCelbHo'i BnKn (A12) i 6yDb-aynx noDobkByBaiv Bid 6pn3ok i Notokiv Bodn.
3.1.6 Hebe3neka TpaBmyBaHn! He Do3BoJrTe BnKOpNCTOByBaTn Zei npNcTpI dITaM, Oo6am 3 o6mExeHIMn fizHIMn, CehCOPHIMn a6o pO3yMOBIMn MOxJIINBOCTa MTA Oo6am, kI He MaOTb DonyScy do BnKOHaHH noDio6Hnx po6it.
3.1.7 He6e3neKa BpaxeHnE eJeKtpnHm Ctpymo! He TopkaTeC8 7TeNCbHoBvKn (A12) ta/a6o p03eTKMOKPIMN pykami.
3.1.8 He6e3neka kopotkoro 3amikaHn i BpaxeHH eIektpuHm cTpyMOM! JaKIO nooKOJKeHO Ka6eJIb JxVBHeHH (A8),To Ira 3anobirHn HeUacHM BnpaKaM 3aMHy MaE BnKOHaTN Bnpo6HnK, OINi3 NOro ABTopu3OBaHnx cepBicHx ueHtpiB a60 oc6n, kI MaOTb anAoIurHy KBaJIiΦikaIIO.
3.1.9 He6e3neka Bn6yxy! He KopncTyIeCra npIcTpoE M, kIoo NOnKoJKeHO BxIDHn a6o BnxiDn Hn shnaHr.
3.1.10 He6e3neKa TpaBMyBaHnHa! BcTaHOBIOHe npIcTpiy y cTiKe nOIOKeHHa; y pa3i BnKOpNCtAHnHa npIcTpoIO IObIa 3y baceHa, caIOBOrO CTABka a6o IHsOoi BiIDKPITOI BOOMM BCTaHOBIOHe IORo He 6IIXue HIX 3a 2 M BiD KpAIO BOIN 3axNuaTe BID NaIHnY y BOdy a6o 3aJIbAHHa. LcHe CTOCyETbcra 3aIINbHex HAcociB — ix MoXHa 3aHypIOBaTN y BOdy.
3.1.11 He6e3neka TpaBmyBaHnHa! IpeBipTe, u npicpti Ma e nacnpTHy TaBnUky, de 3a3NayeHO noToTexHiXapaKTEpncTnKn; y pa3i BiCyTHocTi TaKO' TaBnUKN 3BepHITbCra Do npOabZra. PnCtpoi 6e3PnCnOpTHoI TaBnUKN He MoJHa BnKOpNCTOByBaTN uee3 HEmoJNIBcTB iJeHTnΦikauii NnotenuiHy He6e3neuHicTb.
3.1.12 He6e3neka Bn6yxy! 3abopohreTbc8 6yb-yepepyIIOBAHHp03noiNbHx nn 3ano6ixhnx Klanahib a6o iHux 3ano6ixhnx npncTroB, a taKoX 6yd-ki 3miH ix cTaHapTHnx HanaSTyBaHb.
3.1.13 He6e3neka oniky! y pa3i HecnpaBHOCTI Mem6paHnHO BUMKaua abo 36oIO noaui BOIN 3aIIuKu BOIN B KOpnyci (A4) Hacoca moKyTB nepeepitncsry npn3BeCTN do oniky pni BUNBaHHI.
3.1.14 He6e3neka TpaBMyBaHnHa! He 3aIiShaIte IpaIIOUCh Hacoc 6e3 HaIy, JaKIo e He6e3neKa Ioro 3aCMIueHHa.
3.1.15 He6e3neka KopoTko 3aMnKaHn! He nepemiuTe Hacoc, TaryuN Ioro 3a uTeNCbHy BnKy (A12), Ka6eIb XmBHeHHa (A8) a6o iHsi 3'EdHaHH; BnKOpncToByte npn3HaueHy dny zufo pyky (A4b).
3.1.16 He6e3neka Bn6yxy! He Do3BOJrTe TpaHcOpTHm 3acobam Nepeixjxatn Chepe3 BxIDHn a6o BHXiDN Hn WnAHn. He nepemiiye Te npnctri, TaHnyn Ioro 3a BXiDN n A6o BNXiDN n WnAHr.
3.1.17 He6e3neka TpaBmyBaHHa! He BnKOpNCToBvIte npncTpi, kIoo IIOu a6o domauni TBapHn nepe6yBaIoTB y pIDHI, 0I nepeKaUcTbCra, a6O MOKyTB KOHTaKTyBaTN 3 HeIO.
3.2 3AXOДN TEXHIK N E3NEKN: OBOB'RA3KOBO
3.2.1 Hebe3neka kopotkoro 3amKahn! Yci eIeKtpuHi IpoTn MaOTb 6ytN 3axueneHi BID 6pn3OK BOIN.
3.2.2 Hebe3neka BpaxeHn eIektpnHm cTpyMOM! PidKIOUaTe npncTpi Jnwe do dkepeJxNBHeHH, 0o BiIOBIAe HaneXHM cTaHdaptam (IEC 603641-1); nd qac 3anycky npncTpi MoKe cnpuHNr 3aBAID IN ENEKTPOCSCTEMI. PidKIOUaTe npncTpi Jnwe do rHi3da XNBLenH, OblHaHO pnilaOm 3axCHOrO BIMKHeHH 3 HomHaJIbHM 3NaueHHm 30 mA a6o MeHwe. BInkopcTOByTE DnEeKTPoXINBLeHH NODBXyBaqi, 0o BiIOBIAHO TB BIMorAm HaneXHx HopMaTIB, Do3BOJIeHI DnE BIKOpNCtAHn Ha BiKpITomy NobITpi PO3paxOBaHI Ha cTpyM, 0o DopIBHo IooHaImMeHwe HOMHaJIbHOMy cTpyMy KaBeJIIO XINBLeHH. KaBeJI XINBLeHH, HAMOTahi Ha KOTyShK, Heo6xIDHO NOBHICTIO PO3MOTuBATNI.
3.2.3 He6e3neuho! He moxHa 3anyckatn npnctriH acyxo; nepei 3anyckom Hacoca o6OB'3KOBO 3aIIte B Ioro Kopnyc (A4) BDOy. HabITb KOpOTkoucha po6oTa 6e3 BoN MoXe PpN3BecTn Do NOsKoJxehnra.
3.2.4 He6e3neka BnnaKOBoro BMnKaHH! Ipeed BnKOHaHHm 6yDb-8kNx po6i Ha npicTrooi 3aBXd n BnMaIte Ioro stencelbHy BnIky (A12) i3 rHi3da eJeKTPOXINBHeHHra.
3.2.5 He6e3neuHo! IyraHTyBaHn 6e3neuHOi po6oTn npncTroIO TeMnpaTpa piHN, 0 nepeKaCyTbc8, He NOBnHa nepeBnUyBaTn 35^ . 3OBniHn TEmnpaTpa He NOBnHa onyckatncn HxKHe +5^
3.2.6 He6e3neuho! Pnpctpii He npn3naueHni dIy nepekauyBaHHaHTHO i 60 cnoXmbHOIO IIObMn BODN.Boa, 1o nepekauyEbcra, MoKe 3abpydHOBATNCMACTNJOM.
3.2.7 He6e3neka TpaBmyBaHHa! TexHicHe 06cIyROByBaHHa Ta/a6o peMOHT npNCtpoTa Ioro eJIekTpUHnx KOMNoHEHTiB NOBHeH BnKOHyBaTu Liuhe KBaJIΦIKOBaHn nepcoHaJ.
3.2.8 He6e3neka TpaBmyBaHn! Iepw HIX BID'EDHyBaTn 7Jaanr BiD npncTroIO, CKNbTe 3aJIINKOBn TnCK; DIAI cyBO rO BiD'EDHaIte npncTpiB BiD dKepeJa XNBlHeHHy BIDKnITe KopNCtYBaCbKn OTBip.
3.2.9 He6e3neka TpaBmyBaHnHa! Ipeed BnKOpNCtAHnMa, a taKoX peRyIaPnO, yac BiD Yacy, nepeBipraTe npuJaTMy OrJaDaTe KOMNoHeHTN pncTpOHa IpeDMe TnaBHOCTi O3NaK HecnpabHocTi Ta/a6o 3HoSyBaHnHa.
43AΓΑΙβHA IHΦOPMALI
4.1 KopncTyBaHHn Noci6HnKOM
NocihHK E HeiDMHO YactHNO KOMnKtMy NOCTaAHN npncIPO, TOMy Ioro cni 36epiratn dny BnKOpNCTAHN B MaHyTHbOMy. YBaXHo npOHTaTe NocihNK, nepu HIX yCTaHOBnOBATn/ BnKOpNCTOBYBatn npcTpi. y pasi npodaxy npncIPO npoDaBeUb Mae nepeDatn uei nocihNK Ioro HObOMy BlaChNKoBi. 3a6e3neYe KOxHOMy KOpNCyBaueBi MOxJIWBICTb npouHATn NocihMK nped 3anyckom npncIPO, 3OKpMa, IHCTpyKqii 3 texHikn 6e3neKn ieknlyataui.
