Produkttype	Dykpumpe
Mærke	Stanley
Model	STNP1100SS
Strømforsyning	230 V ~ 50 Hz
Nominel effekt	1100 W
Maksimal løftehøjde (Hmax)	10,5 m
Maksimal flow (Qmax)	16.500 l/t
Maksimal vandtemperatur	35 °C
Maksimal nedsænkningsdybde	7 m
Restvandhøjde	45 mm
Maksimal partikelstørrelse	35 mm
Beskyttelsesklasse	IPX8
Husmateriale	Rustfrit stål
Nettovægt	7,0 kg
Kabellængde	10 m
Tilslutningsdiameter	25,4 - 31,75 - 38,1 mm
Væsketype	Rent vand og spildevand
Hovedfunktioner	Pumpning, tømning, dræning, kunstvanding
Floaterjustering	Justerbart tænd- og slukniveau
Foldbare fødder	Til rent vand (restvand 5 mm) eller spildevand
Vedligeholdelse og rengøring	Skyl med rent vand efter hver brug; kontroller jævnligt flotoren
Sikkerhed	IPX8-beskyttelse, HFI-relæ 30 mA anbefales, tørkørsel forbudt
Garanti	24 måneder (12 måneder erhvervsbrug)
Reparationsmuligheder	Reservedele tilgængelige; reparation hos autoriseret værksted

Ofte stillede spørgsmål - STNP1100SS STANLEY

Hvad er pumpens maksimale løftehøjde?

Den maksimale løftehøjde (Hmax) er 10,5 meter.

Kan man pumpe varmt vand med denne pumpe?

Ja, men vandtemperaturen må ikke overstige 35 °C.

Hvordan justeres niveauflotoren?

Forkort flotorens kabel i klemmen for at aktivere senere og deaktivere tidligere. Et længere kabel gør det modsatte.

Hvad gør jeg, hvis pumpen ikke pumper vand?

Kontroller, at sugesien ikke er tilstoppet, udluft pumpen ved at vippe den under vand, og sørg for, at vandniveauet er tilstrækkeligt.

Kan pumpen køre tør?

Nej, pumpen må aldrig køre tør. Tørkørsel i mere end 10 sekunder kan beskadige enheden uopretteligt.

Hvad er den maksimale partikelstørrelse for pumpbare faste stoffer?

Pumpen accepterer suspenderede faste stoffer op til 35 mm i diameter.

Hvordan rengøres pumpen efter brug?

Skyl enheden med rent vand for at fjerne snavs. Ved indkapslinger, nedsænk den i vand (max 35 °C) i flere dage.

Hvad er den maksimale nedsænkningsdybde?

Pumpen kan nedsænkes op til 7 meter dybde.

Er pumpen egnet til drikkevand?

Nej, enheden er ikke designet til drikkevandstransport. Vandet kan blive forurenet af smøremiddellækager.

Hvad gør jeg ved blokering af pumpehjulet?

Afbryd pumpen, fjern derefter fremmedlegemer fra pumpehjulet ved at skylle det med rent vand.

BRUGSANVISNING STNP1100SS STANLEY

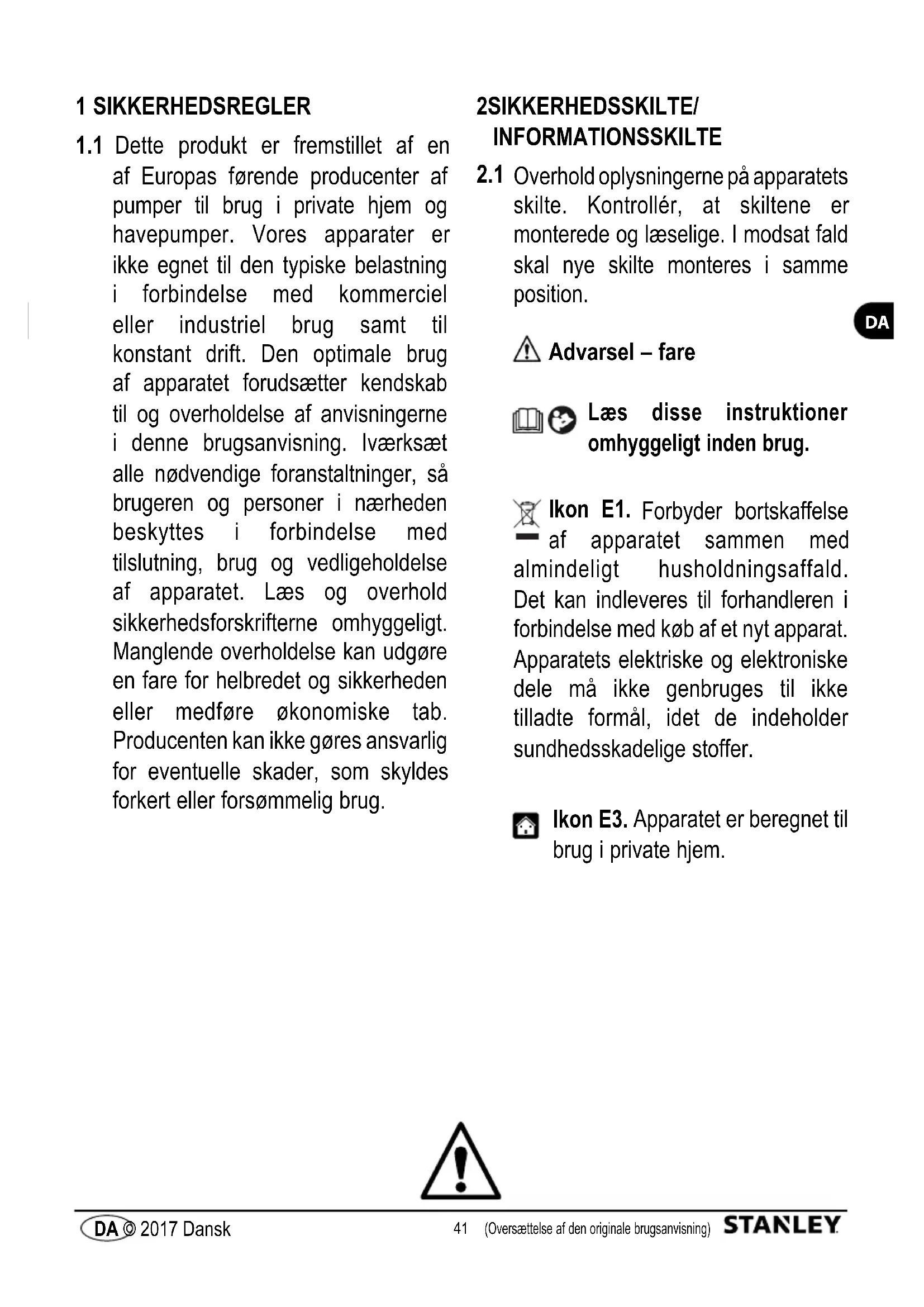

1.1 Dette produit er fremstillet af en af Europas forende producenter af pumper til brug i private hjem og havepumper.Vores apparater er不同程度en den typiske belastning i forbindelse med commerciel ell er industriel brug samt til konstant drift.Den optimale brug af apparatet forudsætter kendskab til og overholdelse af anvisningerne i donne brugsanvisning.lværksæt alle ndvendige foranstaltninger, sa brugeren og personer i nærheden beskyttesi forbindelse med tilslutning,brug og vedligeholdelse af apparatet.Laes og overhold sikkerhedsforskrifterne omhyggeligt. Manglende overholdelse kan udgore en fare for helbredet og sikkerheden ell er medfore økonomiske tab. Producenten kan ikke gores ansvarlig for eventuelle skader, som skyldes forskert ell er forsommelig brug.

2SIKKERHEDSSKILTE/ INFORMATIONSSKILTE

2.1 Overhold oplsningerne på apparatets skilte. Kontroller, at skiltene er monterede og læselige. I modsat fald skal nye skilte monteres i samme position.

Advarsel - fare

Laes disse instruktioner omhyggeligt inden brug.

Ikon E1. Forbyder bortskaffelse af apparatet sammen med almindeligt husholdningsaffald. Det kan indeleveres til forhandleren i forbindelse med kob af et nyt apparat. Apparatets elektriske og elektroniske dele ma ikke genbruges til ikketilladte formal, idet de indeholder sundhedsskadelige stoffer.

Dette produit er i isoleringsklasse I. Dette indebær, at apparatet er udstyret med en jordfejlsleder (kun hvis dette symbol vindes på apparatet).

3 SIKKERHEDSFORSKRIFTER/RESTERENDE RISICI

3.1 FORSKRIFTER: FORBUD

3.1.1 Fare for skade! Apparatet mä IKKE betjenes af børn eller personer med nedsatte fysiske, sansemæssige eller mentale evner, eller med ringe erfaring og/eller kendskap at benytte apparatet. Børn mä ikke benytte apparatet som legetoj. Rengöring og vedligeholdelse, som skal udføres af brugeren, mä ikke overlades til børn.
3.1.2 Fare for eksplosion aller forgiving! Benyt under ingen omstændigheder apparatetammen med brandfarlige, giffige aller aggressive væsker aller med væsker, som kan øve negativ indflydelse pa apparatets Funktion.
3.1.3 Fare for skade! Ret/DDke vandstralen mod personer ell dyr.
3.1.4 Fare for elektrisk stød! Ret/DD vandstralen mod apparatet, elektriske dele erer andet elektrisk udstyr.
3.1.5 Fare for kortslutting! Benyt ici apparatet udendors i regnvejr. Det gælder ici for dykpumper, som ogsskan benytttes i regnvejr. Det er dog ncvendigt at sikre, at stikket (A12) og eventuelle forlængerledninger til apparatet er tilsluttet således, at de er beskyttet mod vandstænk og oversvømmelser.
3.1.6 Fare for skade! Tillad ikke børn eller personer med nedsatte fysiske, sansemæssige eller mentale evner, eller personer,uden tilladelse at benytte apparatet.
3.1.7 Fare for elektrisk stød! Berør ikke stikket (A12) eller stikkontakten med våde hænder.
3.1.8 Fare for elektrisk stød og kortslutning! Hvis ledningen (A8) er beskadiget, skal den udskiftes af producenten, af et autoriseret servicecenter aller af personer med tilsvarende kvalifikationer for at undgå enchver risiko.
3.1.9 Eksplosionsfare! Benyt/DDke apparatet, hvis suge- ellersforsyningslangen er beskadiget.
3.1.10 Fare for skade! Anbring apparatet stabilt. Hvis apparatet skal benyttes i nærheden af svommebassiner, havebassiner aller andre abne vandbassiner, skal der vare en min. afstand pa 2m og apparatet skal besyktes mod at falde ned i vandet aller oversvommelser. Dette gelder ikke for dykpumper, idet disse kan benyttes nedsænket i vandet.
3.1.11 Fare for skade! Kontroller, at apparatet er udstyret med dataplade, hvor de tekniske specifikationer er oplyst. Kontakt forhandleren, hvis datapladen mangler. Apparater uten dataplade ma ikke benytttes, idet de er anonyme og kan udgøre en fare.
3.1.12 Eksplosionsfare! Det er ikke tilladt at foretageændringer i styreventilerne, sikkerhedsventilerne eller andre sikkerhedsanordninger eller atændre deres justeringer.

DA

3.1.13 Fare pga. varmt vand! Hvis trykafbryderen er defekt aller vandforsyningen er afbrudt, kan vandet i pumpehuset (A4) overophedes og medfore skader i tilfelse af udslip.
3.1.14 Fare for skade! Benyt不解 apparatet uten opsyn, hvis der er fare for, at fremmedlegemer kan tilstoppe det.
3.1.15 Fare for kortslutning! Transporter ikke apparatet ved at trække i stikket (A12), ledningen (A8) aller andre tilslutningselementer. Benyt handtaget (A4 b).
3.1.16 Eksplosionsfare! Undgå, at koretøjer passerer hen over suge-ller forsyningssslangen. Træk og transportér ikke apparatet ved hjælp af suge-ller forsyningssslangen.
3.1.17 Fare for skade! Benyt ikke apparatet, Near personer eller dyr opholder sig i den pumpede væske eller kankommen i kontakt med den.

3.2 FORSKRIFTER: PABUD

3.2.1 Fare for kortslutning! Alle strømførende dele skal beskyttes mod vandstænk.
3.2.2 Fare for elektrisk stød! Slut udelukkende apparatet til en passende strømkilde, som opfylder kravene i de gældende standarder (IEC 60364-1). I forbindelse med start kan apparatet skabe forstyrelser i netværket. Slut kun apparatet til en stikkontakt med jordfejlsafbryder med nominel reststrøm på maks. 30mA . Benyt udelukkende forlængerledninger, som opfylder kravene i de gældende standarder, som er godkendt til udendørs brug og med et tværsnit, som min. svarer til tværsnittet for apparatets forsyningsledning. Ledninger, der er rullet omkring kabeltromler, skal udrulles fuldstændigt.
3.2.3 Fare! Apparatet må aldrig fungere.uden vand. Fyld altid pumpehuset (A4) med vand, inden apparatet tændes. Selv kortvarig drift.uden vand kan medføre skader.
3.2.4 Fare for utilisitet tanding! Træk stikket (A12) ud af stikkontakten inden udforelse af indgreb i apparatet.
3.2.5 Fare! For at garantere apparatets sikkerhed ma temperaturen i den pumpede vaeske ikke hojere end 35^ . Omgivelsestemperaturen ma ikke falde til under +5^ .
3.2.6 Fare! Apparatet er ikke beregnet til transport af drikveand eller vand til mensesker. Vand, som Transporteres af apparatet, kan kontamineres af lækager af smoremiddel.
3.2.7 Fare for skade! Vedligeholdelse og/eller reparation af apparatet eller komponenterne ma kun udfores af specialuddannet personale.
3.2.8 Fare for skade! Ud lign det resterende tryk, inden slangen kobles fra apparatet. Kobl i denne forbindelse strommen fra apparatet, og abn en bruger.
3.2.9 Fare for skade! Kontroller tilbehoret inden brug og med jævne mellemrum. Kontroller endvidere, at apparatets komponenter ikke viser tegn på beskadigelse og/eller slitage.

4 GENERELLE OPLYSNINGER

4.1 Brug af brugsanvisingen

Denne brugsanvisning udgør en vigtig del af apparatet og skal opbevares til senere brug. Læs brugsanvisningen omhyggeligt inden installation og brug. Ved et eventuelt salg af apparatet skal brugsanvisningen også udleveres. Sørg for, at alle brugere har et ekemplar af brugsanvisningen inden start af apparatet og kan indhente oplyninger om sikkerhed og brug.

4.2 Levering

Apparatet leveres i en papemballage.

Leveringens forskeigige dele er vist i fig. 1.

D1 Brugs- og vedligheholdelsesanvisning
D2 Sikkerhedsregler
D3 Garanti

4.3 Bortskaffelse af emballage

Emballagen er miljøvenlig og bør genbruges eller bortskaffes i henhold til lokale regler herom.

5 TEKNISKE OPLYSNINGER

5.1 Tilsigtet anvendelse

Disse apparater er egnet til pumping af rent vand aller snavset vand med feste partikler i suspension med en storrelse pa maks. 35mm (eksempelvis tomning i tilfelde af oversvommelse erer brug i regnvandsbassiner).Bemerk partikelstorrelsen for den anvende apparattype. Partikelstorrelsen og yderligere tekniske data fremgär af de tekniske specifikationer i dette bruqsanvising.

Apparater beregnet til en partikelstørrelse på maks. 5mm er egnede til rent vand. Apparater beregnet til en partikelstørrelse på min. 25mm er egnede til spildevand. Angivelsen af en partikelstørrelse og/eller faste partikler refererer ikke til sand eller sten! Den refererer til blode eller bojelige elementer (ekspelvis dunller blade), som ikke sætter sig fast i pumpehuset (A4) og som derfor ikke blokerer pumpehjulet og medforer skader i motoren. Hvis det ikke er muligt at sikre, at den pumpede væske indeholder sand eller sten, på apparatet kun startes under opsyn. Hvis pumpehjulet blokeres, skal apparatet slukkes med det samme, og eventuelle forhindringer skal fjernes fra pumpehjulet ved at skylle det med rent vand.

Apparatet opfylder kravene i europaeisk standard EN 60335-2-41.

5.2 Ikke tilladt drug

Apparatet ma违法犯罪e personer erpersoner, som icke har lst og forstaet oplysningerne i brugsanvisingen.

Det er forbudt at forsyne apparatet med brandfarlige, eksplosive, giffige aller kemisk aggressive vaesker.

Det er forbudt at ændere apparatet. Eventuelle ænderinger medfører bortfald af garantien og fritager producenten for civil- og strafferetigt ansvar.

Slibende substantser aller andre substantser, som angriber materialerne, ødelægger apparatet. Disse apparater er ikke egnet til brug i pumpede væsker, som indeholder sand, ploreller mer下滑ibende articler. Disse apparater er egnet til transport af sanitetsvand, men de er ikke egnet til transport af drikkevand!

Disse apparater pågressive benytttes til transport af fekalieholdigt speldevand.

Apparaterne er ikke egnet til brug som pumper til springvand, pumper til filtering i havebassiner eller til konstant drift (eksempelvis konstant recirculation i anlagt til filtering af svømmebassiner eller industriel brug).

Undga at benyttte apparatet uden vand ell er at transportere vasker, nar en ventil er lukket!

5.3 Hoveddele (fig. 1)

A1 Sugerist
A2 Forsyningskobling
A3 Forsyningsstuds
A4Pumpehus
A4b Handtag
A5 Afbryder med flyder
A5b Ledning med clips til afbryder med flyer
A6 Sammenklappelige fddder (afhengigt af model)
A7 Udluftningsnhul
A8 Ledning

6 INSTALLATION

Advarsel - fare!

Kontrolier altid apparatuset inden brug for at undersegt, om apparatuset og saerigt stikket (A12) og ledningen (A8) er beskadiget. Hvis apparatuset er beskadiget, ma det ikke benyttes. Lad servicecenteret eller en autorisret elektriker kontrollere apparatuset.

Advarsel -fare!

Overskæring af ledningen (A8) medfører bortfeld af garantien og installation mod betaling af en original ledning (A8) i forbindelse med reparation (også selv om reparationen er dækket af garantien). Hvis ledningen (A8) skal forlænges, ma der kun benyttes en forlaengerledning med et tværsnit, som min. svarer til tværsnittet for den originale ledning (A8). Løft aldrig apparatet og træk ikke stikket (A12) ud af stikkontakten ved hjælp af ledningen (A8).

6.1 Montering af forsyningssslange

Afskaer forsyningsstudsen (A3) i facon inden montering af aflobsslangen. Herved sikres maks. mulig strom i kombination med den anvendte slange (fig. 4).

Det ideelle er en diameter på slangen, som er storre end partikelstørrelsen for apparatet. Mindre diametre på slangerne medforer en drastisk reduktion af kapaciteten. Spænd studsen fast på pumpehuset (A4), og slut herefter forsyningsslangen til forsyningsstudsen (A3, fig. 4).

6.2 Udluftning of apparatus

Sænk apparatet skrát ned i den pumpede væske, sö al luften kankommen ud af huset (fig. 5). Hold apparatet skrát, indtil der ikke længerekommen luftbobler ud. Apparatet er herefter klart til brug.

Mlemen overste og nederste side pa apparaterne af plast findes et udluftningshul (A7), som muliggor langsom bortledning af luften. Nar al luften er kommet ud,kommen der vand ud fra dette hul. Dette er ikke en fejl, men det er tekniisk ndvendigt. Dette tab er allerede medregnet i den angivne kapacitet i de tekniske specifikationer.

Pá apparaterne af rustfrit stál er udluftningshullet (A7) placeret øverst pa apparatet.

6.3 Bemærkning vedrørende installationsstedet

Inden anbringelse af apparatet er det nødvendigt at fastgore en ndwire til handtaget (A4 b), sa apparatet kan nedsaenkes/hejses op pa passende ma'de (fig. 6).

Apparatet skal sa vikt muligt hange i den pumpede vaeske i en passende afstand fra bunden for at undga indsugning af store faste partikler og heraf folgende mulig tilstopning af sugister (A1) eller blokering af pumpehjulet (fig. 6). Alternativ kan apparatet ogsa haves en smule fra jorden (eksempelvis anbringes pa en mursten, fig. 6). I dette tilfaelde indsuges der dog en storre mengde snavpartikler, som eventuelt kan tilstoppe apparatet.

After slukning af apparatet strømmer vendet i slangen i den modsatte retning. Dette kan hindres ved installation af en kontraventil. Installationen af en hurtiglukning for adskillese af slangen pa et passende sted forenkler rengaringen og vedligeholdelsen. Hvis apparatet benyttes i en kloakbrond erer en brond til pumper, skal opsamlingskarrets storrelse vare tilstrækkeligt stor til ikke athindre apparatets normale Funktion.

Apparats afbryder med flyer (A5) ma不同程度 blokeret aller fastklemt, idet det i modsat fald ikke er muligt at sikre korrekt Funktion. Hvis der er uvished om, hvorvidt afbryderen med flyer (A5) kan taende og slukke korrekt, ma apparatet kun startes under opsyn.

6.4 Sikkerhedsforanstaltninger

Operatoren skal forebygge skader som ffolge af en oversvommelse af omgivelserne erler andet i tilfaelde af fejl i apparatet erler eksterne komponenter ved at ivarksette passende foranstaltninger (eksempelvis installation af en beskyttelse mod oversvommelse, alarmsystem, reservepumpe, opsamlingskar o. lign., som skal sluttes til et separat og fejsikret elektrisk kredslob). Sikkerhedsforanstaltningerne skal vare passende i forhold til de enkelte brugssituationer og skal vare i stand til at begranse og/eller hindre skaderne som ffolge af vandud slip.

Endvidere skal brugeren ved at installere en beskyttelse mod vandstaenk sorge for, at udslip af vand eller stank som folge af en fejl ikke forvolder skader. Det er nødvendigt at sikre, at vandudslippet fjernes ved hjælp af en reservepumperller i et alfb. Alternativt kan der installereres et alarmsystem, som i tilfæle de af vandudslip udsender en alarm og/eller skaber ndstop i apparatet og vandforsyningen, inden andre apparaterller bygningerne beskadiges.

Pá apparatuses installationssted anbefales det endvidere at hæve alle apparater ca. 5-10 cm for at sikre, at vandudslip ikke kan medføre øjeblikelige skader. Producenten kan ikke gøres ansvarlig for skader som føge af manglende overholdelse af disse forskritter.

Advarsel - fare! Funktion.uden vand

Hvis apparatet fungerer mere end 5 minutter med lukket vandudtag, kan der opsta skader som falgge af overophedning. Sluk apparatet, nar den normale vandstrom er afbrudt.

Funktionen.uden vand ødelægger apparatuset, og apparatuset ma aldrig kore.uden vand i mere end 10 sekunder.

7 JUSTERINGER

7.1 Indledende justering

Apparatet er klart til brug, og det er kun nødvendigt at regulere punkterne for tænding og slukning af afbryden med flyder (A5) pa baggrund af det konkre anvendelsesomrade.

7.2 Justering af afbryder med flyder

Apparatets punkt for taending kan justeres ved at afkorte ledningen til afbryderen med flyer i den respektive clips (A5 b, fig. 7). En kort ledning fastlaegger et forsinket punkt for taending og et fremskyndet punkt for slukning.

7.3.1 Variabel bund til rent vand aller spildevand

Pá multifunktionsmodellme er det muligt at lukke fddderne pá bunden af apparatet (A6) og herefter omdanne apparatet fra brug i speldevand til brug i rent vand. I dette tilfælde suger apparatet vand, indtil der er 5 mm tilbage. Apparatet kan dog kun tilbageholde flydende subanser med en partikelstørrelse pá maks. 5 mm (fig. 8).

7.3.2 Afbrydelse af afbryder med flyer (A5)

Pá visse modeller er det muligt at fastlase afbryderen med flyer (A5) i lodret position i en stotte (A5 b, fig. 10). Nár afbryderen med flyer er fastlást, fungerer apparatet konstant uafhængigt af vandniveauet og mA kun startes under opsyn for at undgå Funktion.ud vand.

8 BRUG OG SUGEPROCES

Advarsel - fare!

Tilslut apparatuset som beskrevet i afsnit 6, og tag hjde for samtige sikkerhedsinstruktioner. Herefter er det muligt at sætte stikket (A12) i stikkontakten. Apparatet starter saledes automatisk, nar vandniveauuopnär den hjde, som er indstillet for afbryderen med flyder, og slukkerigen, nar niveauet for slukning nas.

8.2 Indsugning of vand

Sugning/start af apparatet kræver, at vandniveauuet er ca. 30-50 mm i forhold til den sugede min. mængde. Nár apparatet er begynde at suge, er det i stand til at pumpe op til den angivne min. hójde. Apparatet indsuger vand fra sugeristen (A1) på apparatets bund og transporterer det gennem en forsyningslange, som er sluttet til forsyningsstudsen (A3), til det ønskede sted.

Hvis vendet ikke suges, selv om vand niveauet er tilstrækkeligt og motoren fungerer, skyldes det sandsynligvis, at der er resterende luft i pumpehuset (A4). Fortsæt som beskrevet i punkt 6.2, og udluft apparatet på ny.

8.3 Indsugning af vand

Vaerdierne for apparatusets kapacitet er angivet som maks. vardier, som er lavere ved brug af eksterne komponenter (eksempelvis forsyningssslange, vinkelstykker, reducerstykker osv.). Vaer opmaerksom pa dette i forbindelse med valg af apparatet. Den effektive kapacitet i de konkrete tilfaelde fremgar af kapacitetsdiagrammet (fig. 10).

9 VEDLIGEHOLDELS

Advarsel -fare!

Skyl apparatet og alle udvendige komponenter med rent vand hver gang after brug. Fjern aflejringer med en vandstrale. Snavs og ler i pumpehuset (A4) medforer en blokering af pumpehjulet og afterfolgende Funktionsejrl, nar apparatet igen startes op.

Hvis man har glemt at udfore disse indgrep, kan apparatet nedsænkes flere dage i vand med en temperatur på maks. 35^ for at oplose snavset.

9.2 Kontrol af Funktion

Kontrolier afbryderen med flyder (A5) regelmæssigt for at forebygge problemer.

10 OPBEVARING

Apparatet skal under alle omstændigheder beskyttes mod temperaturer under frysepunktet. I tilfælde af temperaturer på +5 °C erller lavere skal det afmonteres og opbevares på et tør sted, som er beskyttet mod temperaturer under frysepunktet.

11 FEJLFINDING

Problem Mulig ársag Forslag
Apparatet transporterer ikke vand, fordi motoren ikke fungerer.	1. Netspændingen erutilstrækelig.	1. Kontrollér, at der er netspænding, og at stikket (A12) er indsat fuldstændigt.
	2. Stikket (A12) er indsat forkert. 2. Sæt stikket (A12) i bund.
	3. Termomagnetisk jordfejlsafbryder udløst.	3. Aktivér den termomagnetiske jordfejlsafbryder. Kontakt en elektriker, hvis afbryderen igen udløses.
	4. Pumpehjulet er blokeret. 4. Frigor pumpehjulet fra mulige forhinder.
	5. Beskadigelse af motoren eller kondensatoren. 5. Kontakt forhandleren.
Apparatet transporterer ikke vand, selv om motoren fungerer.	1. Sugeristen (A1) er tilstoppet. 1. Rengør sugeristen (A1).
	2. Kontraventilen er blokeret (afthængigt af model). 2. Rengør erllerudskift ventilen (afthængigt af model).
	3. Luftbobler i pumpehuset (A4).	3. Hold apparatuset skråt under vendet, på luften kan strømme ud af pumpehuset (A4).
Apparatet udsender kun en begrænset vandmænge.	1. Sugeristen (A1) er delvist snavset. 1. Rengør sugeristen (A1).
	2. Slangen er tilstoppet. 2. Fjern tilstopningen.
	3. Forsyningslangen er for lille. 3. Benyt slanger med en min. dia meter på 25 mm (1").
	4. Vandets udlæspunkt er for hjot i forhold til apparentet. 4. Bemæk, at stigehøjden er på bekostning af kapaciteten.
Uregelmæssig Funktion.	1. Faste partikler blokerer pumpehjulets frie rotation. 1. Fjern fremmedlegemere.
	2. Væsketemperaturen er for hjot.	2. Maks. temperaturen i den Transporterede væske på ilke overskride 35 °C.
	3. Spændingen overskrider toleranceværddien.	3. Slut apparatuset til et elektrisk system, som opfylder kravene på datapladen.
	4. Motoren er defekt.	4. Kontakt forhandleren.
Udslip af vand fra pumpehuset (A4).	1. Vendetkommen ud fra udluftningshullet (A7) mellem den overste og nederste del.	1. Indgreb er/DDcvendigt. Udluftningshullet er en teknik.ddcvendighed.

GARANTI

Garantien vedrere de appater, som beskrives i donne brugsanvising, forudsætter overholdelse af alle de oplsninger, som gives i brugsanvisningen, særigt oplysningeme vedrere drug, installation og drift.

Vi yder en garanti p24 maneder (12 maneder i tilfale de professtionel brug) for det beskrevne prodkt. Garantien lber fra kobsdatoen og daker materiale- ell konstruktionsfej i overensstemmelse med den geldende lovgiving.Det er kun muligt at paberabe sig garantien after fremvising af den originale kobskvittering.

Garantien dækker icke udgifferne i forbindelse med demontering og montering af apparatet pa driftsstedet, reseudgifferne for personalet, som udforer reparationen, til og fra driftsstedet samt transportudgifferne.

Reklamationer, som skyldes forkert installation ell betjening, upassende driftsbetingelser, utilstrakkelig vedlighholdelse, commerciel brug ell forsog paautorisere de reparationer, er i lighed med normal slitage icke omfattet af garantien og producentens ansvar.

Udgifterne i forbindelse hermed (saeligt udgifferne i forbindelse med konrol og transport) skal afholdes af den, som fremsender og/eller har ansvaret for apparatet. Dette gelder specielt ogsa i de tilfelde, hvor garantien paberabes, men kontrollen viser, at apparatet fungerer uden problemer og icke er behaftet med fejl, ellr hvor fejen icke skyldes materiale-ller konstruktionsfejl.

Inden tilbagesendelsen gennemgår hvert produit en noje teknik kontrol. Reparationer, som er omfattet af garantien, ma kun udføres af vores servicecenter aller af et autoriseret væksted. Forsøg på reparationer udført af kunden eller af u autoriserede tredjemænd under garantiperioden medfører bortfeld af garantien.

Afskærig af stikket og/eller afkortning af ledningen medfroer bortfeld af garantien.

Indgreigantiperoenudortafproducentenforlaengerikkegarantiperiodenellderndngrundlagfornygarantiperodefordeudskifteederpareredede. Garantienomfatterikke deovrigekrav,saerligrabat,udskiftningellerskadererstatting,menogsakaderenhverart.

Kontakt i tilfaelde af Funktionsejil stedet, hvorprodukter er kəbt, og forevis kvitteringen.

Tekniske specificationer Måleenhe	SXUP400PCB	SXUP750PTE SXUP7	50XCE SXUP1100XDE
Spænding V/Hz		230 V ~ 50 Hz 230	V ~ 50 Hz 230 V ~ 50 Hz	230 V ~ 50 Hz
Effekt W 400 750 750 1.100
Maks. stigehøjde (Hmax)	m	8 8 8.5 10.5
Maks. kapacitet (Qmax)L/t		9000	13500	11000	16500
Maks. vandtemperatur (Tmax)	°C	35	35	35	35
Maks. nedsæenkningsdybde	m	7 7 7 7
Resterende vandniveau	mm	5	5 / 32 23	45
Maks. partikelstørrelse	Ø mm	5	5 / 30	5	35
Beskyttesesklasse	-	‡	‡	‡	‡
Motorisolering	-	Klasse F	Klasse F	Klasse F	Klasse F
Motorbeskyttese	-	IPX8	IPX8	IPX8	IPX8
Nettovægt	kg	4.3	5.9	5.9	7.0
Bruttovægt	kg	4.7	6.5	6.6	7.7
Koblingernes diameter	mm	25.4 – 31.75 – 38.1	25.4 – 31.75 – 38.1	25.4 – 31.75	25.4 – 31.75 – 38.1
Ledningens længe	m	10	10	10	10

Det er ici tillatt a transporte kloakk med fekalier.

Apparatets flottbryter (A5) på kunne flyte fritt og ikke blokkert eller hindret, fordi ellers er det ikke mulig Å garantere en jevn funksjon. Hvis det er usikkert om flottbryteren (A5) kan aktiveres og deaktiveres jevnt, på apparatet kun startes under tilsyn.

6.4 Sikkerhetstiltak

Apparats aktiveringspunkt kan justeres ved a forkorte flottorbryterens ledning med klemmen (A5 b, fig. 7). En kort ledning gir en forsinket aktivering og en fremskyndet deaktivering.

Det er helt nødvendig á beskytte apparatet mot frost. Ved en temperatur pà +5 °C eller lavere, mä apparatet demonteres og lagres pà et tørt sted beskyttet mot frost.

11 FEILSOKING

Feil Mulig ørsak Løsnig
Apparatet transporterer ikke vann, fordi motoren fungerer ikke.	1. Utilstrekkelig nettpenning.	1. Kontroller om det finnes nettpenning og om støpslet (A12) er satt skikkelig inn.
	2. Støpslet (A12) er satt feil inn. 2. Sett støpslet (A12) skikkelig inn.
	3. Jordfeilbryteren er utløst.	3. Aktiver jordfeilbryteren. Kontakt en elektriker hvis bryerten utløses igjen.
	4. Pumpehjulet er blokkert. 4. Frigjørpumpehjulet for mulige hindringer.
	5. Skader på motoren eller kondensatoren. 5. Kontakt forhandleren.
Apparatet transporterer ikke vann selv om motoren fungerer.	1. Sugeristen (A1) er tilstoppet. 1. Rengjør sugeristen (A1).
	2. Tilbakeslagsventilen er blokkert (hvis finnes). 2. Rengjørller skift ut ventilen (hvis finnes).
	3. Luftbobler i pumpehuset (A4).	3. Hold apparatet på skrå, sik at luften kan slipspe ut av pumpehuset (A4).
Apparatet pumper kun en begrenset mange de vann.	1. Sugeristen (A1) er delvis skitten. 1. Rengjør sugeristen (A1).
	2. Slangen er tilstoppet. 2. Fjern hindringen.
	3. Utløpslangen er for liters. 3. Bruk slanger med en diameter på min. 25 mm (1").
	4. Vannuttakspunktet er for hoyt i forhold til apparatet. 4. Husk at løfthøyen:går på bekostning av kapasiteten.
Ujevn funksjon.	1. Faste legemere blokkerer pumpehjulets frie rotason. 1. Fjern fremedlegemene.
	2. For hoy væsketemperatur.	2. Maks temperatur for væsken som Transporteres er 35 °C.
	3. Elektrisk spendsing utenfor toleranse.	3. Koble apparatet til et elektrisk system som oppfyller de angitte kravene på etiketten.
	4. Defekt motor.	4. Kontakt forhandleren.
Vannlekkasje fra pumpehuset (A4).	1. Det renner ut vann fra luftehulleit (A7) mellom topp og bunn.	1. Det er ikke nødvendig á gjøre noe. Luftehulleit er tekniksett nødvendig.

GARANTI
