STNP1100SS - Ponorné čerpadlo STANLEY - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma STNP1100SS STANLEY vo formáte PDF.
| Typ produktu | Ponorné čerpadlo |
| Značka | Stanley |
| Model | STNP1100SS |
| Elektrické napájanie | 230 V ~ 50 Hz |
| Menovitý výkon | 1100 W |
| Maximálna výška zdvihu (Hmax) | 10,5 m |
| Maximálny prietok (Qmax) | 16 500 l/h |
| Maximálna teplota vody | 35 °C |
| Maximálna hĺbka ponorenia | 7 m |
| Výška zvyškovej vody | 45 mm |
| Maximálna veľkosť pevných častíc | 35 mm |
| Trieda ochrany | IPX8 |
| Materiál telesa | Nehrdzavejúca oceľ |
| Čistá hmotnosť | 7,0 kg |
| Dĺžka kábla | 10 m |
| Priemer prípojok | 25,4 - 31,75 - 38,1 mm |
| Typ kvapaliny | Čistá voda a odpadová voda |
| Hlavné funkcie | Čerpanie, vypúšťanie, odvodňovanie, zavlažovanie |
| Nastavenie plaváka | Nastaviteľná úroveň zapnutia a vypnutia |
| Skladacie nohy | Pre režim čistej vody (zvyšok 5 mm) alebo odpadovej vody |
| Údržba a čistenie | Po každom použití opláchnite čistou vodou; pravidelne kontrolujte plavák |
| Bezpečnosť | Ochrana IPX8, odporúča sa prúdový chránič 30 mA, zakázaná prevádzka na sucho |
| Záruka | 24 mesiacov (12 mesiacov profesionálne použitie) |
| Opraviteľnosť | Náhradné diely k dispozícii; oprava autorizovaným servisom |
Často kladené otázky - STNP1100SS STANLEY
Otázky používateľov k STNP1100SS STANLEY
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Ponorné čerpadlo vo formáte PDF zadarmo! Nájdite svoj návod STNP1100SS - STANLEY a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. STNP1100SS značky STANLEY.
NÁVOD NA OBSLUHU STNP1100SS STANLEY
Symbol CE. Udáva, ze prístroj je v souladus príslušnymi směrnicemi EU.
5.2 Nesprávné použítí
Moznost technickych zmen vyhrazena!

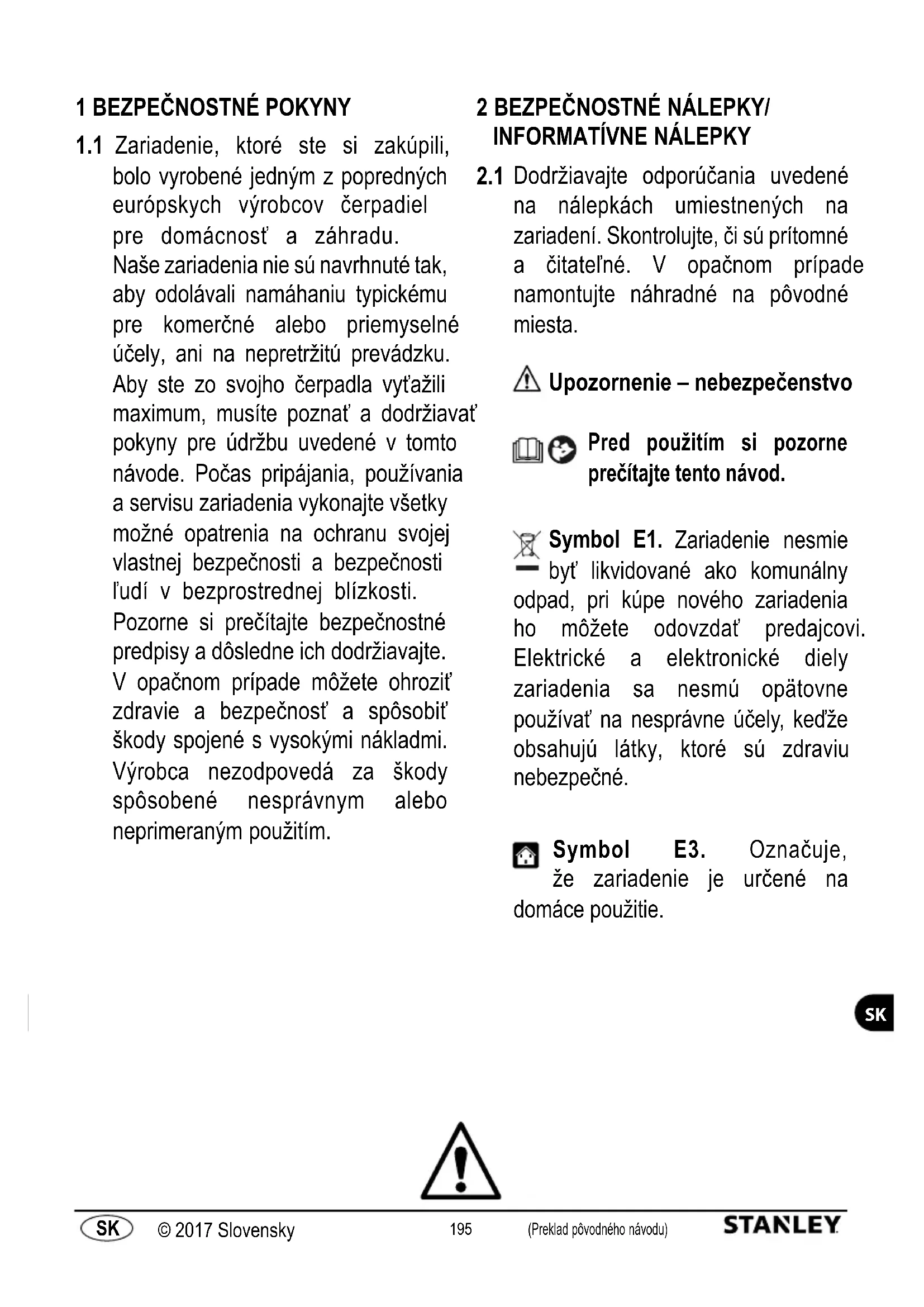

1 SIKKERHEDSREGLER
1.1 Zariadenie, ktoré ste si zakúpili, bolo vyrobené jegnám z popredných európskych vyrobcov Čerpaniel pre domácnost' a záhradu. Naše zariadenia nie su navrhnuté tak, aby odolávali namáhaniu typickému pre komerçné alebo priemyselné účely, ani na nepretržitú prevádzku. Aby ste zo svojho Čerpadla vyťažili maximum, musite poznat' a dodržiavat'Pokyny pre udžbu uvedené v toto návode. Počas pripájania, používania a servisu zariadenia vykonajte vsetky možné opatrenia na ochranu svojej vlastnej bezpečnosti a bezpečnosti l'dú v bezprostrednej blízkosti. Pozorne si precitajte bezpečnostné predpisy a dôsledne ich dodržiavajte. V opacnom pripade možete ohrozit zdravie a bezpečnost' a spôsobit škody spojené s vysokými nákladmi. Vyrobca nezodpovedá za škody spôsobené nesprávnym alebo neprimeraným použitim.
2 BEZPECNOSTNÉ NALEPKY/ INFORMATIVNE NALEPKY
2.1 Dodržiavajte odporučania uvedené na nálepkách umiestnenych na zariadení. Skontrolujte, āsú pritomné a citatelné. V opacnom pripademamontujte nahradné na pôvodné miesta.
Upozornenie - nebezpečenstvo
Pred použitim si pozorne precitajtendo.
Symbol E1. Zariadenie nesmie byt likvidované aka komunálny odpad, pri kúpe nového zariadenia ho možete odovzdat predajcovi. Elektrické a elektronické diely zariadenia sa nesmú opatovne použivat na nesprávné účely, kedže obsahuju látky, ktoré su zdraviu nebezpečné.
Symbol E3. Oznacuje, ze zariadenie je urcené na domace použitie.
Symbol CE. Oznacuje,
že zariadenie zodpovedá príslušnám smerniciam EU.
Tento produit je zaradeny do triedy izolacia I. To znamena,
ze je vybaveny ochrannym uzemnovacim vodičom (iba ak je symbol uvedeny na zariadení).
3 PRAVIDLA BEZPEČNOSTI/ZVYSKOVÉ RIZIKA
3.1 BEZPEČNOSTné OPATRENIA: BEZPEČNOSTné ZÁKAZY
3.1.1 Nebezpečenstvo poranenia! Toto zariadenie NEDOVOLTE používat detom alebo osobám so zhorsenymi telesnými, zmyslovými alebo duševnými schopnostami alebo bez potrebnych skúsenosti a znalostí. Deti nesmú používat zariadenie akhohračku. Čistenie a používatěskú udrzbu nesmú vykonávat deti.
3.1.2 Nebezpečenstvo výbuchu alebo otravy! Zariadenie nikdy nepoužívajte s horťavymi, toxickými alebo agresívnymi kvapalinami alebo s kvapalinami s charakteristikami, ktoré nie su kompatibilné s jeho správnou prevákou.
3.1.3 Nebezpečenstvo poranenia! Nemierte prudom vody na l'di alebo zvierata.
3.1.4 Nebezpečenstvo urazu elektrickým prudom! Prudom vody nemierte ani na samotné zariadenie, na elektrické diely alebo iné elektrické zariadenia.
3.1.5 Nebezpečenstvo skratu! Zariadenie nepoužívajte vonku počas dažda. Toto neplatí pre ponorné Čerpadlá, ktoré možno používat v daždi. Je však nevyhnutné zabezpečit, aby pripojenia zástrčky (A12) a akékol'vek použité predlžovacie káble boli chránene pred postriekanímvodou a ponorením do vody.
3.1.6 Nebezpečenstvo poranenia! Toto zariadenie nedovol'te používat detom, osobám so zhorsenymi telesnými, zmyslovými alebo duševnými schopnostami ani ziadnym nepovolaným osobám.
3.1.7 Nebezpečenstvo urazu elektrickým prudom! Zástrčky (A12) ani zásuvky sa nedotýkajte mokrámi rukami.
3.1.8 Nebezpečenstvo urazu elektrickým prudom a nebezpečenstvo skratu! Ak je napájací kabel (A8) poskodený, musi ho vymenit vyrobca v niedtorom z autorizovanych servisnych stredisk alebo podobne kvalifikovaný pracovnik, aby sa prednislo akýmkol'vek nebezpečenstvám.
3.1.9 Nebezpečenstvo výbuchu! Ak je poskodená nasavacia alebo vytlacné hadica, zariadenie nepoužívajte.
3.1.10 Nebezpečenstvo poranenia! Zariadenie umiestnite do stabilnej polohy. Pri použiti zariadenia v blízkosti bazénov, záhradnych jazierok alebo inych vonkajšich vodních ploch ho udržiavajte najmenej 2 m od okraja vodnej plochy a chrănte ho pred pádom do vody alebo ponorením do vody. Toto neplatí pre ponorné Čerpadlá, kedže sa možu použivat ponorené vo vode.
3.1.11 Nebezpečenstvo poranenia! Skontrolujte, Či je zariadenie vybavené typovym štifikom, kde su uvedeni jeho technické udaje. Ak chýba, bezodkladne sa obratte na predajcu. Zariadenia bez typového štifiku sa nesmú používat, kedže sa nedajú identifikovat' a su potenciálne nebezpečné.
3.1.12 Nebezpečenstvo výbuchul! Nie są povolné Žiadne upravy ovladacích ventilov, bezpečnostnéch ventilov alebo ostatnéch bezpečnostnéch zariadení, ani manipulácia s ich nastaveniami.
3.1.13 Nebezpečenstvo obarenia! V pripline poruchy tlakového spínača alebo dodávky vody sa voda, ktorá dostane vo vnútri telesa Čerpadla (A4), može prehriat' a pri vypusteni spôsobit' obarenie.
3.1.14 Nebezpečenstvo poranenia! Ak existuje nebezpečenstvo znečistenia, zariadenie neponechajte bez dozoru.
3.1.15 Nebezpečenstvo skratu! Neosúvajte zariadenie tahanim za zástrčku (A12), za napájacie káble (A8), ani za dalsie pripojovace prislušenstvo, ale použite rukovat' (A4b).
3.1.16 Nebezpečenstvo výbuchu! Nedopustte, aby po nasévacej alebo výtlacnej hadici jazdili vozidlá. Zariadenie net'ahajte ani ho nepresúvajte za nasévaciu alebo výtlacnéhadicu.
3.1.17 Nebezpečenstvo poranenia! Zariadenie nepoužívajte, ak sa v Čerpanej kvapaline nachádzaju osoby alebo zvierata, alebo ak s nou možu prist' do kontaktu.
3.2 BEZPECNOSTNÉ OPATRENIA: BEZPECNOSTNÉ PRÍKAZY
3.2.1 Nebezpečenstvo skratu! Vsetky elektrické vodice musia byt'chrânene pred striekajúcouvodou.
3.2.2 Nebezpečenstvo urazu elektrickým prúdom! Zariadenie pripárajte iba ku zdroju elektrickej energia v súlade s prislušnými normami (IEC 603641-1). Počas spústaniamöze spôsobovat' ruşenie elektrickej ssubstavy. Zariadenie zapojte iba do zásuvky vybavenej prúrovým chraničom dimenzovaným na 30 mA alebo menej. Použite iba predlžovacie káble v súlade s prislušnými nariadeniami, schvalné pre vonkajšie použitie a s priemerom minimálne rovnákým, ako má napájací kabel zariadenia. Napájacie káble navinute na cievky sa musia úplne odvinút.
3.2.3 Nebezpečenstvo! Zariadenie sa nikdy nesmie používat nasucho, pred jeho spustením vždy naplěte teleso Čerpadla (A4) vodou. Dokonca aj krátka doba prevádžky bez vody moze spôsobit jeho poškodenie.
3.2.4 Nebezpečenstvo nahodného zapnutia! Pred vykonaním alejkol'vek práce na zariadení vždy vytihnite zástrčku (A12) z elektricnej zásuvky.
3.2.5 Nebezpečenstro! Aby sa zarucila bezpečnost zariadenia, maximána teplota Čerpanej kvapaliny nesmie byt vyšsia ako 35 °C. Teplota okolia nesmie byt nižsia ako +5 °C.
3.2.6 Nebezpečenstvo! Zariadenie nie je určné na Čerpanie pitnej vody, ani vody na ludskú spotrebu. Čerpaná vodamözebyt kontaminová unikom mazadla.
3.2.7 Nebezpečensstvo poranenia! Udržbu alebo opravu zariadenia alebo elektrickych dielov smie vykonat' iba kvalifikovaný pracovnik.
3.2.8 Nebezpečenstro poranenia! Pred odpojením hadice od zariadenia vypustite zvyškový tlak odpojením zariadenia od elektrickej siete a otvorením použivatelského vypustu.
3.2.9 Nebezpečenstvo poranenia! Pred použitím a v pravidelných intervaloch prehliadnite prislušenstvo a skontrolujte componenty zariadenia, Či nevykazuju známky nefunkcnosti alebo opotrebovania.
4 VŠEOBECNE INFORMÁCIE
Zariadenie sa dodava v kartonovej skatuli.
Dodane balenie je znázornené na obr. 1
4.2.1 Informacné materiallydodavané so zariadenim D1 Navod na pouzivanie a udrzbu D2 BezpecnostnePokyny D3 Zaručné podmienky
4.3 Likvidácia obalov
Obalové materially nie su latky znečist'ujuce zivotné prostredie, ale aj tak sa musia recyklovat alebo likvidovat v sulade s prislu'snymi pravnymi predpismi v krajine použitia.
5 TECHNICKE INFORMACIE
Zariadenia pre Častice s velkostou do 5 mm su vhodné pre Čistu vodu a zariadenia pre Častice s velkostou 25 mm a viac sa používajú pre znečistenu vodu. Medzi uvedéné Častice a tuhé látky nepatri piesok ani strk! Myslia sa tym mäkké, poddajné materialy (napr. Žmolky alebo listy), ktoré sa nezaseknu vo vnútri telesca Čerpadla (A4), a preto nezablokujó rotor ani nepoškodia motor. Ak nemožno zaistit, aby Čerpaná kvapalina neobsahovala piesok alebo strk, zariadenie nemsie byt' v prevadzke bez dozoru. Ak sa obežné koleso zasekne, zariadenie sa musi okamžite vypnut' a obežné koleso sa musi zbavit prekázok preplachnutim Čistou vodu.
Zariadenie je v sulade s europskou normou EN 60335-2-41.
5.2 Nesprávy použitie
Pouzitie defmi, nespósolíymi osobami alebo osobami, ktoré si neprecitialí námod na použivanie a neporozumeli mu, je zakázané.
Napiñanie zariadenia horlavymi, vybuynymi, toxickymi alebo chemicky agresivnymi kvapalinami je zakázané.
Pouzitie zariadenia v prostredi s nebezpečenstvom hor'avej alebo vybusnej atmosséry je zakázané.
Akékolvek upravy zariadenia su zakázané. Akékolvek upravy vykonané na zariadieni spösobia neplatnost záruky a podfa obcianskeho a trestného prava zbavia vyrobcu alejkolvek zodpovednosti.
Brusne a lestiace latky alebo iné latky, ktoré narusaju materialy, poskodzuju zariadenie. Tieto zariadenia nie su vhodné na Čerpanie kvapalin, ktoré obsahuju abrazivny piesok, bahno alebo il. Tieto zariadenia su vhodné na Čerpanie vody na hygienické učely, ale Nie na Čerpanie pitnej vody!
Feknalé latky sa nesmú Čerpat pomocou tychto zariadeni.
Zariadenia nie su vchodne na pouzitie ako prudové Čerpadla, aka filtracné Čerpadla pre záhradné jazierka, ani na nepretržitu prevadzku (napr. nepretržita recyklácia vody vo filtracnych systemoch bazénov, ani na priemyselné pouzitie).
Zariadenie nepouživajte nasucho a pri Čerpaní kvapaliny nesmiete mat zatvorený ventil!
5.3 Hlavne componenty (obr. 1)
A1 Nasávací kõs
A2 Vytlačná prípojka
A3 Vytlacna objimka
A4 Teleso cerpadla
A4b Rukovat'
A5 Plavakovy spinač
A5b Káblóva uchytyka plavákového spinača
A6 Skladacie nohy (ak su nainstalované)
A7 Odvzdu snovaci otvor
A8 Napajaci kabel
A12 Zastrica
6 INSTITÁCIA
Upozornenie - nebezpečenstvo!
Akékolvek instalačné a montážne práce sa smú vykonávat'len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).
! Upozornenie - nebezpečenstvo!
Pred použitim zariadenia vždy vykonajte jeho vizuálnu kontrolu, najma zástrčky (A12) a napájacieho kábla (A8), ān na richne sú poskodenia. Poskodené zariadenie sa nesmie používat. Ak je zariadenie poskodené, musi ho skontrolovat servisné centrum alebo autorizovaný elektrotechnik.
Upozornenie - nebezpečenstvo!
Ak je napajaci kabel (A8) preseknuty, záruka sa stava neplatnou a vymena za originalny napajaci kabel (A8) sa musi vykonat v ramci opravy na naklady zakaznika (dokonca aj v priade zaručnej opravy). Ak je nevyhnute predlizit napajaci kabel (A8), použite iba predlizenie s priemerom minimale rovnakým, ak ma povodné napajaci kabel (A8). Zariadenie nikdy nedvilhajte ani nevytahujte zástrkú (A12) zo zásuvky pomocou napajacieho kábla (A8).
6.1 Upevnenie vytlacnej hadice
Pred pripojinem vytlačnej hadice, odrežte vytlačné objimku (A3) a vytvarujte ju tak, aby spolu s použitou hadicou zaistila najvacši možné prietok (obr. 4).
V ideálnom pripe de mal byt' priemer hadice văcşi ak o povolená velkost Častic pre zariadenie. Mensi priemer hadice radikalne znizuje prietok. Naskrutkujte objimku na teleso Čerpadla (A4), potom pripojte vytračné objimke (A3, obr. 4).
6.2 Odvzdušnovanie zariadenia
Naklonene zariadenie ponorte do cerpanej kvapaliny, aby sa z telesa vytlacil vsetok vzduch (obr. 5). Podrzte ho v tejto naklonenej polohe, ažPokiaf z neho nebuduunikat ziadne bubliny.Vtedy bude zariadenie pripravené na pouzitie.
Aby sa umoznil pomaly unik vzduchu, odvzdušnovaci otvor (A7) sa nachadza medzi vrchnou a sponou CASTou plastovych zariadeni.
Aby sa zariadenie dalo Jednodocho spustit na miesto a vytahnut, pred jeho instalaciou sa na rukovat (A4) musi upevn't vytahovacie lano (obr. 6). Zariadenie sa podla moznosti musi zavesit do cerpanej kvapaliny dostatočne daleko od dna, aby sa zarbranilo nasavaniu pevnych Častic neprimeranje velkosti, ktoré by mohl znečistit nasavaci kos (A1) alebo zablokovat obezné koleso (obr. 6). Zariadenie moze aj mieme zdvihnut nad dno (napr. umiestnenim na tehly, obr. 6). V takom pripeade však nasaje viac Častic spiny, ktoré ho možu v konečnom dosledku upchat.
Ked' je zariadenie vypnuté, voda v hadici vyteká spät. Da sa tomu zabrani' instalaciou spatného ventilu. Čistenie a udžbu zjednodušije instalácia rychleho uzatvaracieho ventilu na odpojenie hadice na vchodnom mieste. Ak sa zariadenie použiva v oppadovej Žumpe alebo Čerpacej jame, na zaistenie prevadzkyschoposti zariadenia tam musi byt dostatočne velká retencná nádrž.
Pre zabezpečenie normalnej prevadzky sa plavákový spinača zariadenia (A5) musi voǐne vznášat bez obmedzeni. Ak nie je isté, á plavákový spinač (A5) sa správné zapína a vypína, zariadenie možě byt' v prevadzke iba pod dozoram.
6.4 Bezpečnostné opatrenia
Použivatel musi zabraniš kodam vyplvajucim zo zaplavenia
kto
priestorov Činým pričinám v pripad poruchy zariadenia
8.1
alebo vonkajšich komponentov pomocou vchodněch opatrení
(napr. nainstalovaním ochranného obvodu proti zaplaveniu,
poplachovým systémom, založnám Čerpadlom, retenčnou
nadržou alebo podobnymi opatreniami), ktoré musia byt pripojene
k oddelenému elektrickému obvodu zabezpečenému proti zlyhaniu.
Bezpečnostné opatrenia sa musia prisposobit konkrétnym
podmienkam používania a musia byt schopné znižit alebo zabránil
poskodeniu v dôssledku uniku vody.
Použivateł musi takisto nainstalovat kryt ostrekovania, aby sa predišlo unikom vody alebo postriekaniu v dösledku poruchy Čerpadla s naslednou škodou. S ciełom zaručit rychle odstránye vsetkej uniknutej vody sa musi nainstalovat zaloźne Čerpadlo alebo podlahový vypust. Takisto możno nainstalovat poplachový systém na spustenie poplachu alebo nudzové vypnutie zariadenia a dodávky vody v pripadć uniku vody pretdým, ak o by mohlo dojst k poskodeniu zariadenia alebo majetku.
Odpurucame aj nadvihnut vsetko vybavenie v priestoroch s nainstalovanym zariadenim prblize 5 - 10 cm nad podlahu, aby pripadny unik vody nesposobil okamzite skody. Vyrobca neakceptuje zoDPovednost' za skody sposobene nedodrzanim toto odporucania.
Upozornenie -nebezpečenstvo! Prevádzka nasucho
Ak je zariadenie v prevadzke viac ak 5 minut so zatvorenym miestom nasavania, moze sa poskodit v dosledku prehriatia. Ak je znemozneny normalny prietok vody, zariadenie vypnite.
Prevadzka nasucho neopravitelne poskodi zariadenie, preto ho nikdy nenechavaje bezaf nasucho dlhsie ako 10 sekund.
7 NASTAVENIA
7.1 Predbezné nastavenia
Zariadenie je pripravené na prevadzku, jegine požadované nastavenie je nastavenie bodov zapnutia a vypnutia plavákového spinača (A5), aby boli vchodné pre dané použitie.
7.2 Nastavenie plavákového spinača
7.3.1 Základna volite'na pre cistú alebo odpadov vodu
Pri viacucelovych modeloch mozno nohy zakladne zariadenia zlozt (A6) a tak prepnut cerpadlo z rezimu odpadovej vody na rezim cistej vody. V toto priade zariadenie nasava vodu az do zvyskovej hibky 5 mm, ale je schopné nasat iba Rozptylené tuhe latky s ve'lkost'ou castic do max. 5 mm (obr. 8).
7.3.2 Uzamkutie plavákového spinača (A5)
Pri niedtorych modeloch mozno uzamknut' plavakovy spinac (A5) do vertikalnej polohy na podporu (A5b, obr. 9). Ked' je plavakovy spinac uzamknuty, zariadenie pracije nepretzite bez ohladu na hladinu vody, preto moze byt v prevadzke iba pod dozorom, aby sa predislo prevadzke nasucho.
ZEP 8 ZAPNUTIE A PRIPRAVA
Upozornenie - nebezpečenstvo!
Akékolvek instalaçné a montážne prace sa smú vykonávat'len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).
8.1 Zapnutie
Po pripojeni zariaidenia podla opisu v bode 6 a po vykonani vsetkych bezpečnostnych kosynov možno pripojit zástrčku (12). Zariadenie sa spustí automaticaky vtedy, ked hladina vody dosiahne vyšku nestavenú na zapnutie plavákového spináča, a vypne sa zase vtedy, ked sa dosiahne hladina na vypnutie.
Priprava cerpadla
Na priapravu/zapnutie potrebuj zariadenie hladinu vody asi 30-50 mm nad minimnou nasavanou hadinou. Pripravene zariadenie je schopne odcerpavat a z po minimnu nastavenu uroven. Zariadenie nasava vodu cez nasavaci kos (A1) vo svojej zakladni a dopravuje ju na pozadované miesto cez hadicu pripojenk vytlacnej objimke (A3).
Ak sa voda nenasáva, hoci hladina vody je dostatočná a motor beží, možno je este vzduch v telese Čerpadla (A4). Postupujte podla opisu v bode 6.2 a zariadenie opat odvizdušnite.
UvedenePrietokové hodnoty zariadenia su maximalne hodnoty, ktorésu nizsie, ak sa používajú vonkajsiekomponenty (napr. vytlačnáhadica, kolená, obmedzovace, atd.). Toto treba mat na pamati privybere zariadenia. Skutočnyprietok v konkrétnych podmienkachinstalacie je uvedeny v prietokovej schème (obr. 10).
9 UDRZBA
Upozornenie - nebezpečenstvo!
Pred akoukofvek cinnostou udrzby alebo riesenim problemov odpojte napajaci kabel (A8) od zasuvky. Potom mozno vykonat vsetky udzbove a cistace prace.
9.1 Cistenie
Po každom použiti preplachnite zariadenie a věsétky vonkajšie komponenty Čistou vodou. Pevné usadeniny odstránte prudom vody. Nécistoty a il vo vnútri telesa Čerpadla (A4) spósobuju zablokovanie obežného kolesa, co vedie k poruchám pri opatovnom spusteni Čerpadla.
V tripade opomenutia tejo cinnosti mozno zariadenie ponorit do vody s teplotou do 35^ na niekolkdo ndi, aby sa necistoty Rozpustili.
9.2 Prevadzková kontrola
| Problémy Możné príčiny | Riešenia | |
| Zariadenie nečerpá vodu, pretoze motor nebeži | 1. Sietové napătie je priliš nizke. | 1. Skontrolujte sietové napătie a potom pvne zaunte zăstrčku (A12). |
| 2. Zăstrčka (A12) nie je pvnezasunú. 2. Zăstrčku pvne zaunite (A12). | ||
| 3. Prudový chránic odpjol napájanie. | 3. Resetujte prudový chránic. Ak sa prudový chránic opať aktivuje, obratte sa na elektrikára. | |
| 4. Obežné koleso je zablokované. 4. Odstráñte možné prekážky zobežného kolesa. | ||
| 5. Motor alebo kondenzátor je poškodený. 5. Upovedomte predajcu. | ||
| Zariadenie nečerpá vodu, hocimotor beží. | 1. Nasávaci kõš (A1) je znečistený. 1. Vycistite nasávaci kõš (A1). | |
| 2. Spätný ventil je zablokovaný (ak je nainstalovaný). 2. Ventil ycistite alebo vyměnte (ak je nainstalovaný). | ||
| 3. Bublinky vžduchu v telese Čerpadla (A4). | 3. Ponorené zariadenie naklonće, aby vzduch mahol uniknú't z telesa Čerpadla (A4). | |
| Zariadenie dodáva iba malé množstvo vody. | 1. Nasávaci kõš (A1) je Čiastočne znečistený. 1. Vycistite nasávaci kõš (A1). | |
| 2. Hadica je nepriechodná. 2. Odstráñte prekážku. | ||
| 3. Výtlačná hadica je prilíš malá. | 3. Použite hadice s priemerom majmenej 25 mm. | |
| 4. Miesto vypúšťania vody je prilíš vysoko vzhfadom na zariadenie. | 4. Pamātajte, Že naderný výtlak zniži pretok. | |
| Nerovnomrná Činnost' | 1. Tuhé Častice blokujú vofný pohyb obežného kolesa. | 1. Odstráñte nečistoty! |
| 2. Kvapalina je prilíš horúca. | 2. Maximálna teplota Čerpanej kvapaliny nesmie byt' vysshía aka 35 °C. | |
| 3. Elektrické napătie je mimo rozsahu tolerancie. | 3. Zariadenie pripjte k elektrickému systému, ktorý splína požiadaky uvedené na typovom štiku. | |
| 4. Porucha motora. | 4. Upovedomte predajcu. | |
| Z telesa Čerpadla uniká voda (A4) | 1. Z odvizdušnovacieho otvoru (A7) medzi vrchnou a spodnou Čast'u uniká voda. | 1. Nie je potrebné konaf, odvizdušnováci otvor je technická nevyhnutnost'. |
ZARUKA
Záruky vztahujúce sa na zariadenia opisané v toto návode su podmiené dodržaním všetkych odporucani, ktoré su v nom uvedené, najma odporucani, ktoré sa tykaju instalacie a prevadzky.
Na opisany produkt poskytujeme zaruku 24 mesiacov (12 mesiacov pri profesionalmnom predajj) odo dha jeho kupy, Pokryvajucu chby materialu alebo spracovania v sulade s platnou legislativou. Ziadosti o servis v zaruke musia byt podlozené originalom dokladu o nakupe.
Záruka nepokryva náklady na demontáž a instaláciu dotkuteho zariadenia v mieste použivania, cestovné náklady na miesto použivania a spat pre servisny personal alebo náklady na prepravu.
Záruka nepokryva nároky vyplývajúce z nasprávnéj instalácie alebo prevadzky, nevhodnych podmienok používania, nedbanlivosti, komerčného použitia alebo neprimeranjchPokusov o opravu a nebude sa za neakceptovat ziadna zodpovednost'. Vylucéné zo záruky je aj bezné opotrebovanie.
Vysledne nablady, obzvlastnablady na kontrolu a prepravu, budu uctovanodosiatelovi alebo prevadzkovatelovi zariadenia. Tyka sa to takisto najma pripadu, ke'de ziadost predlozena v zaručnej dobe, ale zisti sa, ze zariadenie funguje bezchynbne, alebo ze problem nie je v dosledku chyby materialov cispracovania.
Kazdy vrobok sa pred vratenim pouzivateLOvi podrobi dokladnej technickej kontrole. Zaručné opravy smie vykonávat iba niedtere z nasich servisnych stredisk alebo autorizovana opravovna. Pokusy o opravu zakaznikom alebo neAutorizovámti tretimi stranami pochas zaručnej doby budu mat' za následok stratu větkych zaručných nárokov.
Odrezanie zastrocky alebo skratenie napajaceho kábla bude mat' za nasledok stratu zaručného nároku.
Prace vykonane nami v ramci zarukey nepredzuju trvanie zarukey, ani nevedu k vzniku nevej zarunej doby na menene alebo opravene diely.
Vsetky dalsie naroxy, vratane prava na zfavy, zmeny alebo kompenzaciu alebo nasledné skody akehokofvek druhu sa vylucju.
V pripe poruchy kontaktujte predajné miesto, kde bol produkt kúpený, s dolozhenim dokladu o nákupe.
| Technické udaje Jednotka SXU P400PCE SXU P750PTE SXUP750XCE SXUP1100XDE | |||||
| Napatie V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 Hz | 230 V ~ 50 Hz | ||
| Vykon W 400 750 750 1100 | |||||
| Max. vytlak (Hmax) | m | 8 8 8.5 10.5 | |||
| Max. prietok (Qmax) l/h | 9000 13500 | 11000 | 16500 | ||
| Max. teplota vody (Tmax) | °C | 35 | 35 | 35 | 35 |
| Max. híbka ponoru | m | 7 7 7 7 | |||
| Hladina zvyškovej vody | mm | 5 | 5 / 32 | 23 | 45 |
| Max. velkost' castic | Ø mm | 5 | 5 / 30 | 5 | 35 |
| Trieda ochrany | - | ½ | ½ | ½ | ½ |
| Izolácia motora | - | Trieda F | Trieda F | Trieda F | Trieda F |
| Ochrana motora | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Hmotnost' netto | kg | 4.3 | 5.9 | 5.9 | 7.0 |
| Hmotnost' brutto | kg | 4.7 | 6.5 | 6.6 | 7.7 |
| Priemer prípojky | mm | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 | 25.4 - 31.75 - 38.1 |
| Dlžka kábla | m | 10 | 10 | 10 | 10 |
