STNP1100SS - Nedsänkbar pump STANLEY - Gratis bruksanvisning och manual
Hitta enhetens manual gratis STNP1100SS STANLEY i PDF-format.
| Produkttyp | Dränkbar pump |
| Märke | Stanley |
| Modell | STNP1100SS |
| Strömförsörjning | 230 V ~ 50 Hz |
| Märkeffekt | 1100 W |
| Maximal lyfthöjd (Hmax) | 10,5 m |
| Maximal flöde (Qmax) | 16 500 l/h |
| Maximal vattentemperatur | 35 °C |
| Maximal nedsänkningsdjup | 7 m |
| Restvattenhöjd | 45 mm |
| Maximal partikelstorlek | 35 mm |
| Skyddsklass | IPX8 |
| Kroppsmaterial | Rostfritt stål |
| Nettovikt | 7,0 kg |
| Kabellängd | 10 m |
| Anslutningsdiameter | 25,4 - 31,75 - 38,1 mm |
| Vätsketyp | Rent vatten och avloppsvatten |
| Huvudfunktioner | Pumpning, tömning, dränering, bevattning |
| Flottörjustering | Justerbar start- och stoppnivå |
| Vikbara fötter | För rent vattenläge (restvatten 5 mm) eller avloppsvatten |
| Underhåll och rengöring | Skölj med rent vatten efter varje användning; kontrollera flottören regelbundet |
| Säkerhet | IPX8-skydd, jordfelsbrytare 30 mA rekommenderas, torrkörning förbjuden |
| Garanti | 24 månader (12 månader vid professionell användning) |
| Reparerbarhet | Reservdelar finns; reparation av auktoriserad verkstad |
Vanliga frågor - STNP1100SS STANLEY
Användarfrågor om STNP1100SS STANLEY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Nedsänkbar pump i PDF-format gratis! Hitta din manual STNP1100SS - STANLEY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. STNP1100SS av märket STANLEY.
BRUKSANVISNING STNP1100SS STANLEY
8.3 Azivattyu feltoltese

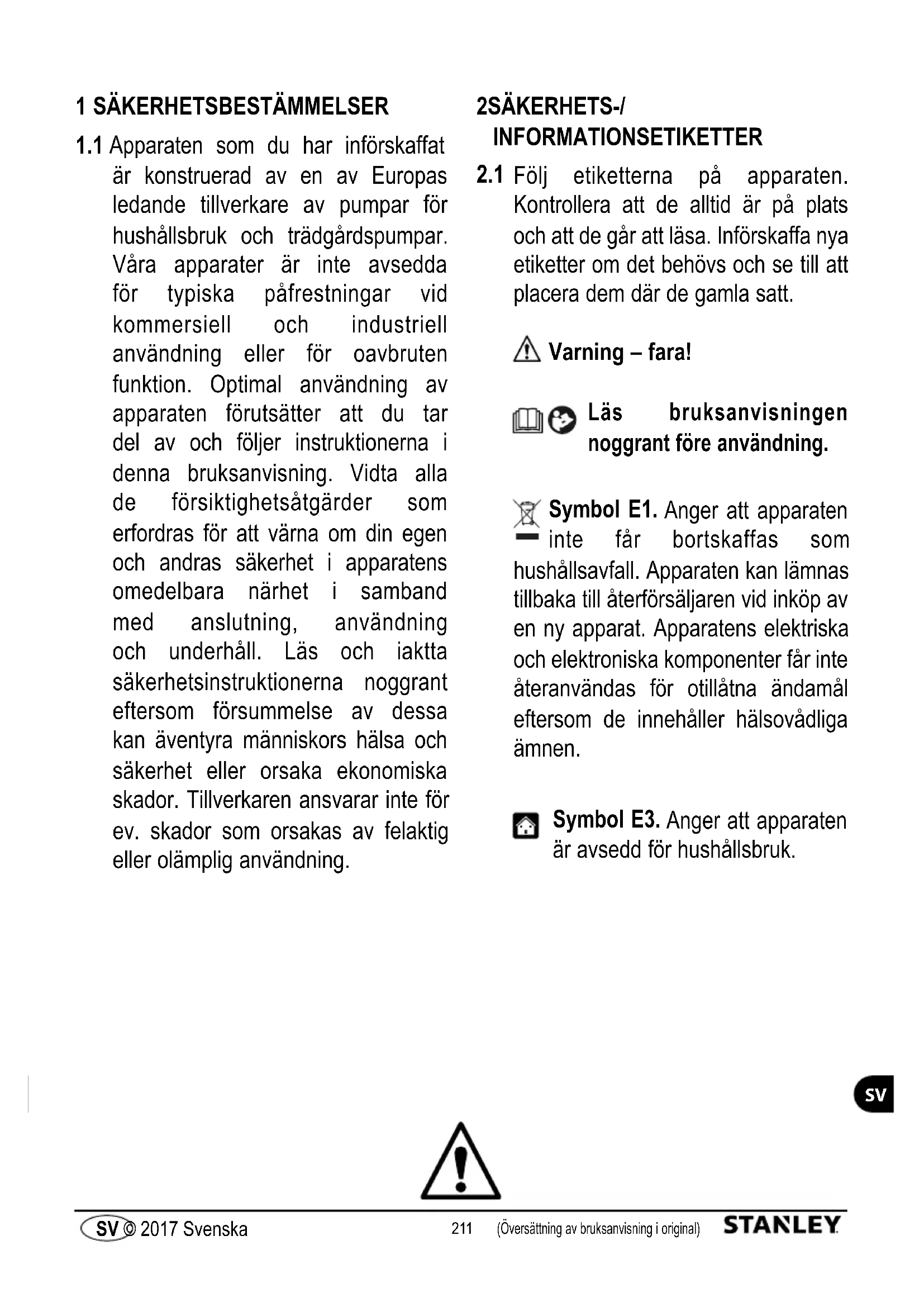

1.1 Apparaten som du har inforskaffat ar konstruerad av en av Europas ledande tillverkare av pumpar forhushallsbruk och tradgardspumper. Vara apparater ar inte avsedda for typiska pafrestninger vid kommersiell och industriell anvandning erler for oavbruten Funktion. Optimal anvandning av apparaten forutsatter att du tar del av och foljer instruktionerna ienna bruksanvisning. Vidta alla de forsiktighetsatgarder som erfordras for att varna om din egen och andras sakerhet i apparatens omedelbara narhet i samband med anslutting, anvandning och underhall. Las och iaktta sakerhetsinstruktionerna noggrant aftersom forsummelse av dessa kan äventyra manniskors halsa och sakerhet ell orsaka ekonomiska skador. Tillverkaren ansvarar inte forev. skador som orsakas av felaktig aller olamplig anvandning.
2SÄKERHETS-INFOFORMATSETIKETTER
2.1 Följ etiketterna på apparaten. Kontrollera att de alltid ar på plats och att de går att lasa. Införskaffa nga etiketter om det behövs och se till att placera dem)där de gamla satt.
Varning-fara!
Läs braupsanvisingen noggrant fore användning.
Symbol E1. Anger att apparaten inte fär bortskaffas som hushållsavfall. Apparaten kan lämnas tillbaka till äterförsäljaren vid inköp av en ny apparat. Apparatens elektriska och elektroniska komponenter fär inte Återanvändas För otillätna öndamål eftersom de innehäller hälsovådliga ämnen.
Symbol E3. Anger att apparaten ar avsedd for hushallsbruk.
CE-Märke. Anger att apparaten
är i overensstammelse med gällande EU-direktiv.
Apparaten tillhör
isolationsklass I. Det betyder att den ar forsedd med en jordledare (endast om symbolen finns på apparaten).
3 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER
3.1 VARNINGSFÖRESKRIFTER: VAD DU INTE FÁR GÖRA
3.1.1 Fara for skador! Apparaten fär INTE användas av barn eller av personer med nedsatt fysisk, sensorisk aller mental funktionsförmåga, aller som saknar nödvändig erfarenhet och kunskap. Låt inte barn leka med apparaten. Rengöring och underhäll som sca utforas av användaren fär inte utforas av barn.
3.1.2 Fara for explosion aller fängting! Använd aldrig apparaten tillsammans med vätskor som ar lättantändiga, giffiga aller aggressiva, aller med vätskor som kan äventyra apparatens korrekta Funktion.
3.1.3 Fara for skador! Rikta inte vattenstrålen mot personer eller djur.
3.1.4 Fara for elchock! Rikta inte vattenstralen mot apparaten, elektriska delar aller annan elektrisk utrustning.
3.1.5 Fara for kortslutning! Använd inte apparaten utomhus vid regn. Detta gäller inte für drankbara pumpar som även kan anvandas vid regn. Det maste emellertid garanteras att apparatens stickkontakt (A12) och ev. frolängningsladdar ansluts)där de ar skyddade mot vattenstänk och översvämningar.
3.1.6 Fara for skador! Lat inte barn eller personer med nedsatt fysisk, sensorisk eller mental Funktionsformåga, aller som inte ar auktoriserade använda apparaten.
3.1.7 Fara for elchock! Ta inte i stickkontakten (A12) eller eluttaget med vata hander.
3.1.8 Fara För elchock och kortslutning! Om elkabeln (A8) År skadad måste den bytas ut av tillverkaren, en auktoriserad serviceverkstad eller en person med liknande kvalifikation sä att alla risker forebyggs.
3.1.9 Fara for explosion! Använd inte apparaten Near sugslangen aller utloppsslangen ar skadad.
3.1.10 Fara für skador! Placera apparaten stabilt. Om apparaten används i narheten av pooleder, tradgårdsdammar eller andra övertäckta vattenbassänger ske det upprätthällas ettt min. avständ på 2 m. Skydda apparaten frän att falla i vattnet erpersvämmas. Detta gäller inte for dränkbara pumpar eftersom dessa fär användas nedsänkta i vatten.
3.1.11 Fara for skador! Kontrollera att apparaten ar utrustad med typskylt som anger de tekiska specifikationerna. I annat fall maste du omedelbart kontakta Återförsäljaren. Apparater som saknar typskylt fär inte användas eftersom deinte kan identieras och därmed ar potentiellt farliga.
3.1.12 Fara for explosion! Det ar inte tillatet att mixtra med styrventilerna, sakerhetsventilerna aller andra sakerhetsanordninger, aller att andra deras inställninger.
3.1.13 Fara som orsakas av varmvatten! Om tryckvakten ar defekt aller det saknas vattentillforsel kan vattnet som forfarande finns i pumphuset (A4) overhettas och orsaka skadorRARYr nner ut.
3.1.14 Fara for skador! Använd inte apparaten när den inte ar under uppsikt om det foreligger fara für att den kan tappas till av fremmande foremål.
3.1.15 Fara für kortslutning! Transportera inte apparaten genom att dra i stickkontakten (A12), elkabeln (A8) aller andra anslutningsdeler. Använd handtaget (A4 b).
3.1.16 Fara for explosion! Undvik att kora over sugslangen aller utloppsslangen med fordon. Dra inte i eller transportera apparaten med hjälp av sugslangen aller utloppsslangen.
3.1.17 Fara für skador! Använd inte apparaten Near personer eller djur befindner sig i den pumpade vatskan ell er kan komma i kontakt med den.
3.2 VARNINGSFÖRESKRIFTER: VAD DU SKA GÖRA
3.2.1 Fara für kortslutning! Samtiga stromfürande delar ske skyddas mot vattenstänk.
3.2.2 Fara for elchock! Anslut endast apparaten till ett lampligt elnat som ar i overensstammelse med gallande standarder (IEC 60364-1). Apparaten kan orsaka nätstörningar i samband med start. Anslut endast apparaten till ett eluttag som ar utrustat med jordfelsbrytare med en nominell restström på max. 30mA . Använd endast forlangningssladdar som ar i overensstammelse med gallande standarder, godkända for utomhusbruk och med ett tvärsnitt som minst motsvarar det hos apparatens elkabel. Elkablar som ar upprullade i en kabelvinda maste rullas ut helt.
3.2.3 Far! Apparaten fär aldrig torrköras. Fyll alltid pumphuset (A4) med vatten innan apparaten startas. Även kortvarig Funktion utan vatten kan orsaka skador.
3.2.4 Fara for oavsiktlig start! Dra ut stickkontakten (A12) ur eluttaget innan det utfors nagot arbete på apparaten.
3.2.5 Far! For att garantera apparatens sakerhet fär den pumpade vatskans temperatur inte överskrida 35^ . Omgivningstemperaturen fär inte underskrida +5^ .
3.2.6 Fara! Apparaten ar inte avsedd for transport av dricksvatten aller vatten avsett for mansklig forbrukning. Vattnet som transporteras av apparaten kan kontamineras av smorjmedelslackage.
3.2.7 Fara for skador! Underhäll och/eller reparation av apparaten uller delarna ske endast utforas av specialiserad personal.
3.2.8 Fara for skador! Slapp ut resttrycket innan slangen lossas fran apparaten. Frankoppla apparaten fran elnatet och oppna en forbrukare for att utfora detta.
3.2.9 Fara for skador! Kontrollera tillbehören fore användning och med jämna mellanrum. Kontrollera att apparatens delar inte pavisar tecken på brott och/eller slitage.
4 ALLMÄN INFORMATION
4.1 Använding av braupsanvisingen
Bruksanvisingen ar en viktig del av apparaten och skar spasas omsorgsfullt for framtida bruk. LasigenomBruksanvisingen fore installation/anvandning. Bruksanvisingen ske alltid medfolja vid ev. agarbyte.Forsakra dig om att alla anvandare har tillgangttilbrucksanvisingen och kan ta del av sakerhets- och anvandningsinstruktionerna innan apparaten tas i bruk.
4.2 Leverans
Apparaten levereras i en kartong.
I fig. 1 visas vilka delar som medfoljer vid leveransen.
4.2.1 Medfoljande informationsmaterial
D1 Bruks- och underhallsanvisning
D2 Säkerhetsbestämmelser
D3 Garantivillkor
4.3 Bortskaffande av emballage
Emballaget ar miljovänlig. Atervinn erer bortskaffa det enligt installationslandets gällande miljolagstiftning.
5 TEKNISK INFORMATION
5.1 Avsedd användning
Apparaterma ar avsedda for pumping av rent erller smutsigt vatten som innehaller fasta partiklar i suspension med en storlek pa max. 35~mm (t.ex. tomning i handelse av oversvamming ell anvandning i upssamlingsbassanger for regnvatten). Var uppmarksam pa respektive granulometri beroende pa typen av apparat som anvands. Granulometri och ytterligare teknska specificationer ange s i det teknska databladet ienna bruksanvising.
Apparater for en granulometri pa upp till 5 mm ar avsedda for rent vatten medan de for en granulometri fran 25 mm ar avsedda for smutsigt vatten. Indikationen av en granulometri och/eller fasta partiklar avser inte sand erster stener! Det avses mjuka och bjjiga delar (t.ex. dun eller lov) som inte fastnar inuti pumphuset (A4) och därfor inte blockerar pumpjulet och orsakar fel pa motorn. Om det inte gär att forsakra sig om att den pumpade vatskan inte innehaller sand erster stener far apparaten endast startas nar den ar under uppsikt. Om pumpjulet blir blockerat skap apparaten stängas av omedelbart och pumpjulet frigoras fran hinder genom att det spolas av med rent vatten.
Apparaten ar i overensstammelse med europeisk standard EN 60335-2-41.
5.2 Otilatien anvandning
Apparaten fär inte användas av personer som saknar nödvändig kunskap om hur den används eller av personer som inte har LASTigenom och forstätt braksanvisingens instruktioner.
Det ar forbudet att anvanda lattantandiga, explosiva, giftinga ell kemiskt aggressiva vatskor i apparaten.
Det ar forbudet att anecd apparatusen i potentielt lattantandlig aller explosiv atmosfar.
Det ar forbjudet att gora andringar pa apparaten. Vid andringar bortfaller garantin och tillverkaren befrias fran civil- och straffrattligt ansvar.
Slipande ämn erller andra ämnen som angriper materialen forstor apparaten. Dessa apparater lampar sig inte for användning i pumpade västkör som innehäller slipande sand, lera aller gyttja. Dessa apparater lampar sig for transport av sanitetsvatten men lampar sig inte for transport av dricksvatten!
Det ar inte tillatet att transportera fekalier med dessa apparater.
Apparaterna lampar sig inte som pumpar for fontaner, filtreringspumper for tradgardsdammar erler for oavbruten fonction (t.ex. oavbruten recirculation i filtreringssystem for poorer erler industrienanvanding).
Undvik torrkörning av apparaten aller transport av vätskor om en ventilär stängd!
5.3 Huvuddelar (fig. 1)
A1 Suggaller
A2 Utollopskoppling
A3 Utollopsmuff
A4 Pumphus
A4b Handtag
A5 Flottorbrytare
A5b Kabelklämma for flottörblytare
A6 Infällbara fötter (beroende på modell)
A7 Avluftningshal
A8 Elkabel
6 INSTALLATION
Varning-fara!
Apparaten sca vara kopplad fran elnätet vid all form av installation och montering (fig. 3).
Varning-fara!
Utför alltid en okulärbesiktning fore användingen für att bedöma om apparaten och i synnerhet stickkontakten (A12) och elkabeln (A8) ar skadade. En apparat som är skad fár inte anvandas. Lat serviceverkstaden aller en auktoriserad elektriker kontrollera apparaten om den är skadad.
Varning-fara!
Kapas elkabeln (A8) av medfor det att garantin bortfaller och att en originelekabel (A8) maste installeras mot betalning i samband med reparationen (aven vid reparationer under garantitiden). Om elkabeln (A8) behover forlängas fär det endast användas en forlangningssladd som har minst sama tvärsnitt som originelekabeln (A8). Lyft aldrig apparaten eller dra ut stickkontakten (A12) ur eluttaget med hjälp av elkabeln (A8).
Skär till utloppsmuffen (A3) innan utloppsslangen monteras for att garantera största möjiga flöde i kombination med den använda slangen (fig. 4).
Det arBST om slangen har en diameter som overskrider apparatens granulometri. Mindre slangdiametar minskar flodet avsevirt.
Skruva fast muffen på pumphuset (A4) och anslut)darefter utloppsslangen till utloppsmuffen (A3, fig. 4).
Sänk ned apparaten i den pumpade vātskan och lát den luta sà att all luft kan slappas ut frán pumphuset (fig. 5). Luta apparaten tills det inte langrekommen ut luftbublor. Apparaten ār därmed klar att tas i bruk. Apparater i plast har avluftningshal (A7) mellan överdenen och underdelen som gör att luften kan slappas ut lungsamt. När all luft har slappts utkommen det vatten frán hålet. Det ār inget felutan teknist nödvändigt. Det angivna flodet i tekniska specifikationer tar redan med detta Lackage i beräkningen!
Pá apparater i rostfritt stál sitter detta avluftningshal (A7) upptill pá apparaten.
6.3 Anmärkningar om installationsplatsen
Fore placeringen av apparaten ar det nodvandigt att fasta ett lyfrep vid handtaget (A4 b) for att kunna hissa ned/upp apparaten smidigt (fig. 6).
Apparaten ske helst hänga i den pumpade vatskan tillracklicht langt fran botten for att undvika insug av fasta partiklar som har olampliga matt och darmed kan tappa till suggallret (A1)ller blockera pumpjulet (fig. 6). Apparaten kan ocks hajas upp en bit fran marken (t.ex. placerad pa tegelstenar, fig. 6). I detta fall sugs det dock in en storre mangd smutspartiklar som ev. kan tappa till apparaten.
När apparaten har stängts av rinner vattnet i slangen at motsatt häll. Det gar att undvika genom att installer en backventil. Installerera garna en snabbstängningsventil i en lamplig punkt for bortkoppling av slangen.
Den underlättar rengörings- och underhällsarbeitena. Om apparaten används i en avlopsbrunn erper pumprop maste uppsamlingsbassängen vara tillräckligt stor for att inte hindra apparatens normala Funktion.
Apparatens flottorbrytare (A5) fär inte blockeras erller hindras i sin flottörfungtion eftersom en korrekt Funktion annars inte kan garanteras. Om det inte ar sakert att flottorbrytaren (A5) kan aktiveras eller deaktiveras korrekt far apparaten endast startas nar den ar under uppsikt.
6.4 Sakerhetsatgarder
Användaren mäste Förhindra skador till följd av en översvämning av miljoerna eller annat om det uppstfel på apparatenEll de utvändiga delarna genom att vidta lämplica atgärder (t.ex. installation av översvämningskydd, larmsystem, reserv pump, uppsamlingskarl och liknande som sca anslutas till en separat och felsaker elkrets). Sakerhetsatgärderna sk anpassas efter de enskilda anecdotesningsförhallandena och klara att reducera och/eller forhindra skador som orsakas av vattenlackage.
Användaren skä dessutom med hjälp av att skydd mot vattenstänk se till att vattenlackage aller -stänk till följd av ett fel inte orsakar skador.
Det ar nödvändigt att garantera att det utlackta vattnet tas bort med hjälp av en reserv pump erller rinner ned i ett avlopp. Det kan också installererasett larmsystem som vid ett vattenlackage utloser ett larm och/eller utfor ennodstopp av apparaten och vattentillforseln innan annan utrustning erller byginstallationer blir skadade.
Vi rekommender dessutom att hoja upp all utrustning med ca 5 - 10 cm i apparaternas installationsmiljoer for att vattenlackage inte ska kunna orsaka omedelbara skador. Tillverkaren befras fran ansvar for skador som orsakas av forsummelse av dessa foreskrifter.
Varning-fara! Torrkörning
Apparaten kan bil skadad p.g.a. overhettning om den kors i over 5 minuter med stangd uttagspunkt for vattnet. Stang av apparaten när det normala vattenflodet hindras.
7.1 Inledande inställningar
Apparaten ar klar att tas i bruk och det ar endast nodvändigt att stalla in aktiverings- och deaktiveringspunkterna for flottorbrytaren (A5) utifr andet aktuella användningsområdet.
7.2 Inställning av flottörbrytaren
Apparatiens aktiveringspunkt kan ställas in genom att flottörbrytarens kabel kortas av i motsvarande klämma (A5 b, fig. 7). En kort kabel medfor en senarelagd aktiveringspunkt och en tidigarelagd deaktivering.
7.3.1 Variabel bas for rent vatten erer avloppsvatten
Pà multifunktionsmodeller gár det att fälla in fötterna pa apparatens bas (A6) sa att apparaten stalls om fran avloppsvatten till rent vatten. I detta fall suger apparaten in vatten till en restmängd pa 5 mm men kan endast behandla partiklar i suspension med en granulometri pa max. 5 mm (fig. 8).
7.3.2 Stopp av flottorbrytaren (A5)
Pá vissa modeller gár det att spärra flottörbrytaren (A5) i vertical position i ett stöd (A5 b, fig. 10). När flottörbrytaren ar sparrad fungerar apparaten oavbrutet oavsett vattenniva och fär endast startas nar den ar under uppsikt fort att undvika torrköming.
8 IBRUKTAGANDE OCH SUGPROCESS
Varning-fara!
Apparaten skara varakopplad frän elnatet vid all form av installation och montering (fig. 3).
8.1 Ibruktagande
När apparaten har anslutis entsigt beskrivningen i avsnitt 6 och samtiga sakerhetsbestammelser har iakttagits kan stickkontakten (A12) sattas i. Apparaten startar därigenom automatiskt nar vattennivän nr den installda höjen den for flottörbrytaren och stangs Åter av nar den när deaktiveringsnivan.
8.2 Insug av vattnet
For att suga/startakraver apparaten en vattenivaa som ar ca 30 - 50mm Hogre an min. insugen mangd. Nar apparaten har borjat suga kan den pumpa till den angivna min. hoJden. Apparaten suger in vatten fransuggallret (A1) som sitter pa apparatens bas och transporterar vatnet till onskat stalle med hjalp av utloppsslangen som ar ansluten till utloppsmuffen (A3).
Om vattnet inte sugs in trots att vattenivån År tillräcklig och motorn går kan det finnas restluft i pumphuset (A4). Gå till vaga entigt beskrivningen i punkt 6.2 och avluft ater apparaten.
8.3 Insug av vattnet
De angivna vardena for apparatens floden ar max. varden som reduceras nar det anvands utvändiga delar (t.ex. utloppsslang, rorbjar, reducerstycken o.s.v.). Tänk på detta vid valet av apparat. Det faktiska flodet for de specifika användningsområdena anges i fiödesdiagrammet (fig. 10).
9 UNDERHÄLL
Varning-fara!
Fränkoppla elkabeln (A8) fran eluttaget fore samtiga underhãllsmoment och/eller i samband med felsökning. Nu gär det att utföra samtiga rengörings- och underhãllsarbeten.
9.1 Rengöring
Skölj av apparaten och samtiga utvändiga delar med rent vatten after varje användning. Spola bort avlagringar med en vattenstråle. Smuts och gyttja inuti pumphuset (A4) medfor att pumphjulet kärvar och ffolktfligen funktsstörmingar narr apparaten Åter tas i bruk.
Om du glömmer att utföra dessa arbetsmoment kan du lata apparaten stä i blöt i vatten med en max. temperatur på 35 °C i nagra dagar for att lösα upp smutsen.
9.2 Kontroll av fonctionen
Kontrolera regelbundet flottorbrytarens (A5) Funktion for att forebygga problem.
10 FÖRVARING
Apparaten maste skyddas mot frost. Demontera och forvara apparaten i en torr och frostsaker miljo om temperaturen ligger pa +5^ aller lagre.
11 FELSÖKNING
| Fel Möjlig orsak Åtgård | ||
| Apparaten transporterer inte vatten)darför att motom inte fungerar. | 1. Otilräcklig nätspänning. | 1. Kontrollera om det finns nätspänning och om stickkontakten(A12) ár helt isatt. |
| 2. Stickkontakten (A12) ár isatt på fel sätt. 2. Sätt i stickkontakten | (A12) helt. | |
| 3. Jordfelsbrytaren har utlösts. | 3. Aktivera jordfelsbrytaren. Kontakte en elektriker omjordfelsbrytaren utlöses på nytt. | |
| 4. Blockerat pumphjul. 4. Frigör pumphjulet. | ||
| 5. Motom eller kondensatom ár skadad. 5. Kontakte áterförsäljaren. | ||
| Apparaten transporterer inte vatten trots att moton fungerar. | 1. Tilläppt suggaller (A1). 1. Rengör suggallret (A1). | |
| 2. Blockerad backventil (beroende på modell). 2. Rengör erller byt | ut ventilen (beroende på modell). | |
| 3. Luftbubblor i pumphuset (A4). | 3. Luta apparaten under vattnet'à att luften kan släppas ut是从pumphuset (A4). | |
| Apparaten tillfor endast enbegrensad mängd vatten. | 1. Delvis smutsigt suggaller (A1). 1. Rengör suggallret (A1). | |
| 2. Tilläppt slang. 2. Åtgärda tilläppningen. | ||
| 3. Utlopsslangen har otillräckliga mätt. 3. Använd slangar med er | diameter på min. 25 mm (1"). | |
| 4. Vattenutloppet ár for Högt jämfort med apparaten. 4. Tänk på at | uppfordringshöjen ár till nachdel für flödet. | |
| Ojämn Funktion. | 1. Fasta partiklar hindrar pumphjulets rotation. | 1. Ta bort de främmande foremålæn. |
| 2. För hög temperatur på vatskan. | 2. Den transporterade vatskans temperatur fär vara max. 35 °C. | |
| 3. Elektrisk spänning utanfor toleransområdet. | 3. Anslut apparaten till ett elsystem som uppfyller kraven påetiketten. | |
| 4. Defekt motor. | 4. Kontakte áterförsäljaren. | |
| Vattenkommen ut från pumphuset(A4). | 1. Vattenkommen ut—from avluftningshålet (A7) mellan überdenlenoch nederdelen. | 1. Det behöver inte góras nöggot. Avluftningshålet ár tekniktnodvändigt. |
GARANTI
Garantierna for apparaterna som beskrivs i denna bruksanvising forutsatter att smtiga anvisninger i bruksanvisningen ikttas och foljs, i synnerhet de om anvandning, installation och Funktion.
Vi ger en garanti pa 24 manader (12 manader for yrkesmssig anvanding) fr.o.m. inkopsdatomet for den beskriva producten om den uppvasar material- ellterlverkningsfel i overensstammelse med gallande lagstiftning. For garantiansprak maste inkopskvittot i original uppvasas.
Garantin tacker inte kostnader for demontering och montering av apparaten som reklameras pa anvandningsstallet, reparatorens resekostnader till eran anvandningsstallet erer transportkostnader.
Reklamationer som kan harledas til fel vid installation ell start, olampliga anvandningsforhallanden, otillrackligt underhall, kommersiell anvandning, felaktiga reparationsforsk ell normal slitage ingar inte i garantin och tilverkarens ansvar.
Kostnader p.g.a. ovanstaende, i synnerhet utlagg for kontroll och transport, aligger den som reklamerar och/eller ager apparaten. Detta galler specielt nar det gors ett garantiansprak men det visar sig att apparaten fungerar perfekt och ar utan defekter vid kontrollen erar纳税 problemet inte kan harledas till material-ller tillverkningsfel.
Varje produkt genomgar en strang tekniik kontroll innan den returneras. Reparationema under garantitiden farr endast utforas av var serviceverkstad ell en auktoriserad serviceverkstad. Oauktoriserade reparationsforsok av kunden ell tredje part under garantitiden medfor att garantin bortfaller.
Avkapning av stickkontakten och/eller avkortning av elkabeln medfor att garantin bortfaller.
Ingrepp av oss under garantitiden varken forlanger garantitiden erer ger en ny garantitid for de utbytta ell reparerade delarna. Inga ytterligare rattigheter sasom rabatt, byte erer skadeersattning ingar, ej heller for foljdskador av nagot slag.
Kontakta Produkts aterforsalgere och uppvisa inkopskvittot om det uppstar fel.
| Tekniska specificationer Enhet SXU | P400PCE SXU | P750PTE SXUP750XOE | SXUP1100XDE | ||
| Spanning V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 Hz | 230 V ~ 50 Hz | ||
| Effekt W 400 750 750 1100 | |||||
| Max. uppfordingshöjd (Hmax) | m | 8 8 8.5 10.5 | |||
| Max. flöde (Qmax) L/tim | 9000 13500 | 11000 | 16500 | ||
| Max. vattentemperatur (Tmax) | °C | 35 | 35 | 35 | 35 |
| Max. nedsänkningsdjup | m | 7 7 7 7 | |||
| Restvattennivà | mm | 5 | 5 / 32 | 23 | 45 |
| Max. granulometri | Ø mm | 5 | 5 / 30 | 5 | 35 |
| Skyddsklass | - | ‡ | ‡ | ‡ | ‡ |
| Motors isolering | - | Klass F | Klass F | Klass F | Klass F |
| Motors kapslingsklass | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Nettovikt | kg | 4.3 | 5.9 | 5.9 | 7.0 |
| Bruttovikt | kg | 4.7 | 6.5 | 6.6 | 7.7 |
| Kopplingamas diameter | mm | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 25.4 – 31.75 | -38.1 |
| Kabelländg | m | 10 | 10 | 10 | 10 |
Med forbéhäll for teknika andringar!
