| Typ produktu | Ponorné čerpadlo |
| Značka | Stanley |
| Model | STNP1100SS |
| Elektrické napájení | 230 V ~ 50 Hz |
| Jmenovitý výkon | 1100 W |
| Maximální dopravní výška (Hmax) | 10,5 m |
| Maximální průtok (Qmax) | 16 500 l/h |
| Maximální teplota vody | 35 °C |
| Maximální hloubka ponoření | 7 m |
| Výška zbytkové vody | 45 mm |
| Maximální velikost pevných částic | 35 mm |
| Třída ochrany | IPX8 |
| Materiál tělesa | Nerezová ocel |
| Čistá hmotnost | 7,0 kg |
| Délka kabelu | 10 m |
| Průměr přípojek | 25,4 - 31,75 - 38,1 mm |
| Typ kapaliny | Čistá a odpadní voda |
| Hlavní funkce | Čerpání, vypouštění, odvodnění, zavlažování |
| Nastavení plováku | Nastavitelná úroveň zapnutí a vypnutí |
| Skládací nožičky | Pro režim čisté vody (zbytková 5 mm) nebo odpadní vody |
| Údržba a čištění | Po každém použití opláchněte čistou vodou; pravidelně kontrolujte plovák |
| Bezpečnost | Ochrana IPX8, doporučený proudový chránič 30 mA, zákaz chodu nasucho |
| Záruka | 24 měsíců (12 měsíců při profesionálním použití) |
| Opravitelnost | Náhradní díly k dispozici; oprava autorizovaným servisem |
Často kladené otázky - STNP1100SS STANLEY
Dotazy uživatelů ohledně STNP1100SS STANLEY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Ponořené čerpadlo ve formátu PDF zdarma! Najděte svůj návod STNP1100SS - STANLEY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. STNP1100SS značky STANLEY.
NÁVOD K OBSLUZE STNP1100SS STANLEY

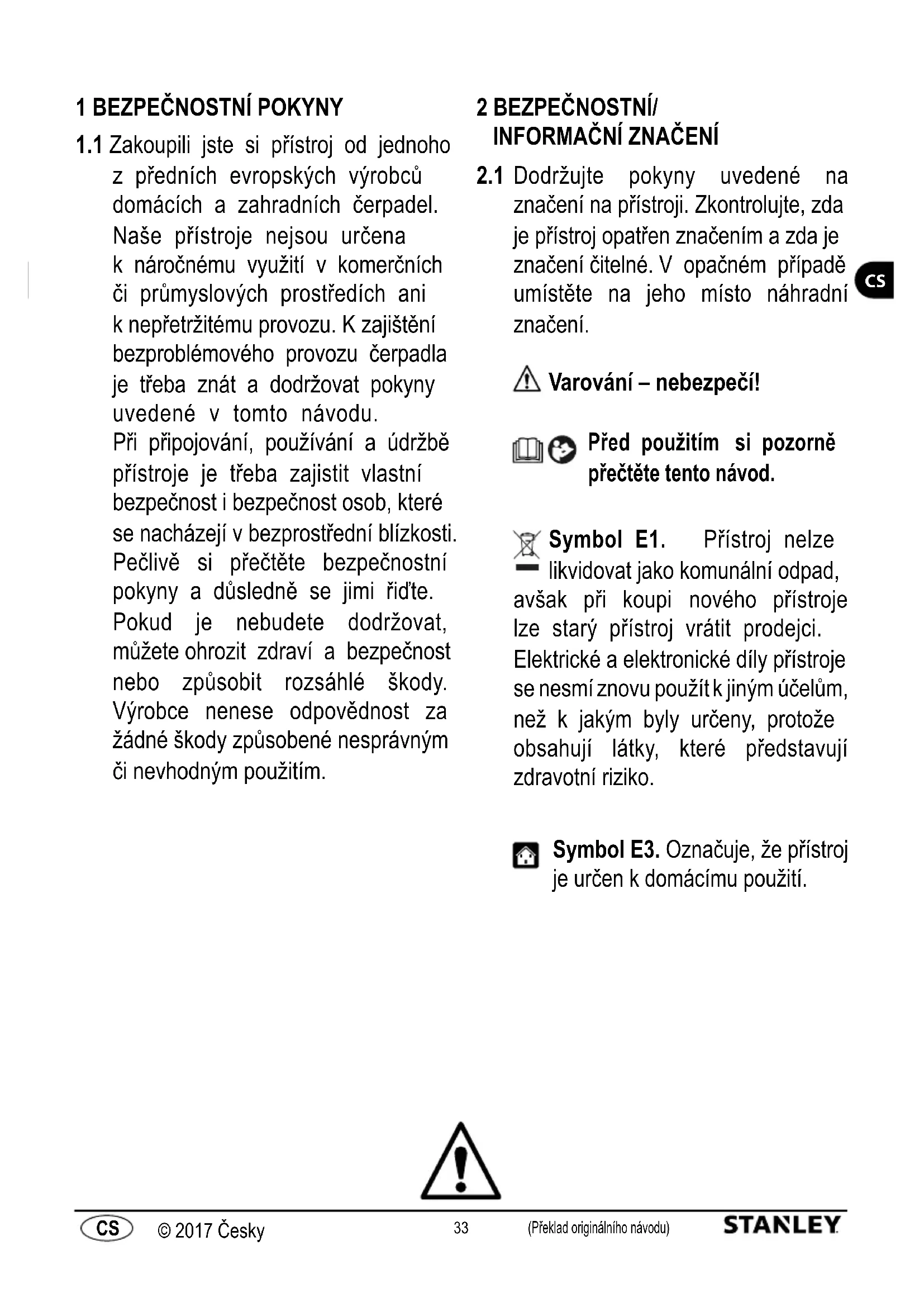

1.1 Zakoupili jste si pristroj od Jednoho z prednich evropskych vyrobcu domacich a zahradnich cerpadel. Naše pristroje nejsou urcena k náročnému vyuziti v komerčnich Či prumyslovych prostředích ani k nepretržitému provozu. K zajišeni bezproblémového provozu Čerpadla je třebaznat a dodržovatPokyny uvedené v tomto námodu.
Pri pripojovani, použivani a udrzbe
pristroje je tbreza zajistit vlastni
bezpečnost i bezpečnost osob, které
se nacházeji v bezprostřední blízkosti.
Pečlive si prečtěte bezpečnostni
pokyny a dusledné se jimi Židte.
Pokud je nebudete dodržovat,
můžete ohrozit zdravá a bezpečnost
nebo zpúsobit rozsáhlé škody.
Vyrobce nenese odpovednost za
žádné škody zpúsobené nesprávným
ci nevhodným použitím.
2 BEZPEČNOSTNI/ INFORMACNI ZNAÇENI
2.1 Dodržujte poukyny uvedené na značeni na pristroji. Zkontrolujte, zda je pristroj opatrén značeni'm a zda je značeni citelné. V opačném pripadě umistěte na jeho mistro náhradnín značeni.
Varování - nebezpečí!
Před použitím si pozorné prěctěte tillo námod.
Symbol E1. Pristroj nelze likvidovat jako komunální odpad, avsak pri koupi nového pristroje lze stary pristroj vrátit prodejci. Elektrické a elektronické díly pristroje se nesmíznovu použít kjiným učelúm, než k jakým byly určeny, protoze obsahuji latky, které prydstavují zdravotné riziko.
Symbol E3. Oznacuje, ze pristroj je urcen k domacimu pouziti.
Tento produkt se radi do I. tridy ochrany.To znamená,ze je vybaven uzemnovaci svorkou (pouze pokud je tento symbol na pristroji umisten).
3 BEZPECNOSTNI POKNY/OSTATNI RIZIKA
3.1 BEZPECNOSTNI OPATRENI: ZAKAZANE CINNOSTI
3.1.1 Nebezpeci urazu! NEDOVOLTE, aby tento pristroj používaly déti, osoby s omezenými fyzickými, smyslovými nebo mentalními schopnostmi ani osoby, které nemaj potřebné zkušenosti a znalosti. Děti nesměji tento pristroj používat jako hračku. Ükony Čištěné a uživatelské udrzby nesměji provadět déti.
3.1.2 Nebezpeci vybuchu nebo otravy! Pristroj nikdy nepouživejte spolu s hořlavymi, toxickymi nebo agresivni mi kapalinami ani s kapalinami, jejichž používání je neslučitelné s rádným zpùsobem použiti.
3.1.3 Nebezpeci urazul Vodnim paprskem nemiite na osoby ani zvirata.
3.1.4 Nebezpeci urazu elektrickym proudem! Vodním paprskem nemiřte na samotné prístroj, elektrické Časti ani jiná elektrická zařizení.
3.1.5 Nebezpeci zkratu! Pristroj nepoužívejte venku za dešte. Netyká se ponornych Čerpal, ktera lze používat i za dešte, je však duležité zajistit, aby byla mista pripojeni zástrčky (A12) a pripadnych prodlužovacích kabelu chráněna proti střikajícì vodě a zaplavení.
3.1.6 Nebezpeci urazu! Nedovolte, aby tento pristroj používaly déti, osoby s omezenými fyzickými, smyslovými nebo mentalími schopnostmi a neoprávněne osoby.
3.1.7 Nebezpeci urazu elektrickym proudem! Zastricky (A12) ani zasuvky se nedotykeje mokryma rukama.
3.1.8 Nebezpeci urazu elektrickym proudem a zkratu! Je-li elektricky kabel (A8) poškozený, musi byt vyměnen vyrobcem, autorizovaný servisinim střediskem nebo odobné kvalifikovanou osobou, abyste se vyvarovali veškerého nebezpeci.
3.1.9 Nebezpeci vybuchu! Pristroj nepoužívejte,Pokud má poskozenou saci Či vytlacnou hadici.
3.1.10 Nebezpeci urazu! Pristroj umistete do stabilni polohy. Používáte-li pristroj v blízkosti bazénú, zahradních jezírek nebo jiních venkovních vodních ploch, dodržujte vzdálenost alespón 2 m od břeu a chrante jej pred pádem do vody nebo zaplavením. Netyká se ponorněch Čerpadel, která jsou k ponořeni do vody určena.
3.1.11 Nebezpeci urazu! Zkontrolujte, zda je na pristroji stitek s technickymi specifikacemi. Pokud chybi, obratte se na prodejce. Pristroje bez stitku s udaji se nesměji používat, protoze je nelze identifikovat a mohou byt potenciálné nebezpečné.
3.1.12 Nebezeci vybuchu! Je zakazano serizovat regulačni ventily, bezpečnostní ventily a jiná bezpečnostní zařizení Či zasahovat do jejich nastavení.
3.1.13 Nebezpeci opareni! V priadé závady tlakového spinače nebo selhání privodu vody se muže zbytková voda v těle Čerpadla (A4) prehrát a pri jejim vypoustěné můze dojit k oparení.
3.1.14 Nebezpeci urazu! Existuje-li nebezpeci zaneseni, nepouživejte pristroj bez dozoru.
3.1.15 Nebezeci zkratu! Pri presunu pristroje netahejte za zastrcku (A12), elektrické kabely (A8) ani jiné spojovaci soucástky, ale použijte držadlo (A4b).
3.1.16 Nebezpeci vybuchu! Zajistete, aby prs saci ci vytlacnou hadici neprejizdela vozidla. Pristroj netaheje ani nepresouveje za saci nebo vytlacnou hadici.
3.1.17 Nebezpeci urazu! Pristroj nepoužívejte, pokud se v Čerpané kapaline nacházeji osoby nebo zviřata neboPokud s ní mohou prijit do styku.
3.2 BEZPECNOSTNI OPATRENI:POVINNE CINNOSTI
3.2.1 Nebezpeci zkratu! Vsechny elektrické vodiče musí byt chráněny prěd střikají vodou.
3.2.2 Nebezpeci urazu elektrickym proudem! Přistroj pripojute vyhradne ke zdrojum elektrické energia vyhovujíím príslušnám normám (IEC 603641-1). Přistroj muže během spoustěné zpúsobit interference v elektrické soustave. Přistroj zapojute vyhradne do zásuvek vyavenych proudovém chraničem s hodnotou 30 mA nebo nižsí. Použivejte pouze elektrické prodlužovaci kabel, které vyhovují príslušnám prédpisům, byly schvaleny pro venkovní použítá a mají minimálne stejný prümě jako elektrický kabel pristroje. Elektrické kabel navinuté na cívy je třeba zcela Rozvinout.
3.2.3 Nebezpeci! Pristroj nikdy nesmi byt v provozu nasucho - pred spustenim vždy naplnte telo Čerpadla (A4)vodou.lkrátký provoz bez vody mûze zpúsobit poškození.
3.2.4 Nebezpeci nahodného zapnuti! Než začnete na pristroji provadět jakoukoli udřžbu, vždy nejdřive vypojte zástrčku (A12) ze zásuvky.
3.2.5 Nebezpeci! V zajmu zajisteni bezpečnosti prístroje nesmi maximálné teplota Čerpané kapaliny prěkrocit 35 °C. Okolní teplota nesmi klesnout pod +5 °C.
3.2.6 Nebezpeci! Přistroj není určen k Čerpaní pitné vody ani vody určené ke konzumaci lidmi. Čerpaná voda muže byt kontaminována unikem maziva.
3.2.7 Nebezpeci urazu! Udrzbu nebo opravy pristroje ci jeho elektrickych soucasti smi provadet pouze kvalifikovaný personal.
3.2.8 Nebezpeci urazu! Pred odpojenim hadice od pristroje uvolnete zbytkovy tlak tim, ze pristroj odpojite od privodu napajeni a otevrete ventil na vystupu.
3.2.9 Nebezpeci urazul! Pred pouzitim a v pravidelnych intervalech prohlizje preslusenstv a kontrlujte, zda soucasti pristroje nenesou známky závady nebo opotrebení.
4 VSEOBECNE INFORMACE
4.1 Používáni námody
Tento námod tvóři nedilnou součást pristroje, proto si jej uložte pro budouchí použiti. Pred instalovánním/použitím pristroje si námod pečíve prěctěte. Při prodeji musi prodávajici prědat tento námod novému vlastnikovi spolu s pristrojem. Zajistěte, aby každý uživatel měl prěd spustěním pristroje k navodu pristup a mohl seznámít s bezpečnostnimi a provoznímiPokyny.
4.2 Dodani
Pristroj je dodáván v kartonové krabici.
Dodané baleni je vyobrazeno na obr. 1.
4.2.1 Dokumentace dodávaná spolu s pristrojem
D1 Navod k pouziti a udrzbe
D2 Bezpečnostni poukny
D3 Zarucni podminky
4.3 Likvidace obalu
Obalovy material neznečištuježivotni prostredi, avsak presto musi byt recyklován a zlikvidován v souladu s prislušnou legislativou platinou v zemi, kde se bude pristroj použivat.
5 TECHNICKÉ INFORMACE
Tyto pristroje jsou vhdne k Čerpání Čisté vody nebo spinave vody obsahujici pevné Častice do velikosti 35 mm (napr. k odčerpávání v pripadé zaplaveni nebo k použiti v nádržich Č rezervaorech na destovou vodu). Berte v uvahu velikost Častic povolenou pro daný typ použiteho pristroje. Velikosti Častic a dalsi technické udaje jsou uvedeny v tabulce s bezpečnostimi udaji v tomto navodu.
Pristroje urcené pro Častice do velikosti 5 mm jsou vhdne k Čerpání Čisté vody a pristroje urcené pro Častice o velikosti 25 mm a vyssí jsou urcené k použiti se spinavou vodu. Zminky o Časticich nebo pevnych tělesech se netykaji pisku a štrkú! Týkaji se pouze měkkych, pruznych materialú (napr. chuchvalcu Či listi), které nemohou uviznout v těle Čerpadla (A4), kde by mohly zablokovat rotor a poskodit motor. Neni-liMZne zajistit, aby Čerpaná kapalina neobsahovala pisek Č stěrk, pristroj nesmi pracovat bez dozoru. Dojde-li k zaseknuti rotoru, pristroj je třeba okamžité vypnout a rotor se musi proplachnout Čistou vodou, aby sezně uvolnily prekázky.
Přistoj vyhovuje evrpské normě EN 60335-2-41.
Pristroj nesmji používat nekvalifikováne osby ani osby, které si nepřecětly a nepochopilyPokyny v totom navodu.
Je zakázán plinit pristroj hoǐlavými, výbusnými, toxickými ā chemicky agresivnimi kapalinami.
Pristoj se nesmi použivat v potenciánlé hořlavém nebo vybusné prostřédi.
Je zakázano pristroj jakoli upravovat. Jakékoli upravy provedené na pristroji povedou ke znepltneni záruky a zprosti vyrobce věskere občanskoprávní i trestné opovednosti.
Brusné a lestici prostfedky i jine agresivni látky pristroj poškozuji.
Tyto pristroje nejsou vhdne k Čerpání kapalin obsahujicich pisek, bahno nebo jil. Tyto pristroje jsou vhdne k Čerpání užitkové vody, avšak nikoli pitné vody!
Tyto pristroje se nesmëjü používat k Čerpání výkalu.
Pristroje nejsou vchodne k pouziti jako fontanová Čerpadla, filtrčni Čerpadla k zahradnim jezirkum ani k nepretržitému provozu (napr. k nepretržite recyklaci vody ve filtrčnich systémech bazénú nebo k prümyslovému pouziti).
Přistoj nespoustějte nasucho ani nečerpejte kapaliny, je-li některý ventil zavřený!
5.3 Hlavni soucasti (obr. 1)
A1 Saci kos
A2 Pripojka vytlaku
A3 Natrubek vytlaku
A4 Telo cerpadla
A4b Drzadlo
A5 Plovákový spinač
A5b Kabelova svorka plovakového spinače
A6 Skladaci nohy (jsou-li nainstalovany)
A7 Odvzdusnovac otvor
A8 Elektricky kabel
A12 Zástrčka
6 MONTÁZ
! Varovani-nebezpeci!
Pfn instalaci a montaizi musi byt pristroj odpojen od elektricke site (obr. 3).
! Varování - nebezpečí!
Prid pouzitim vždy provedte vizualni kontrlu pristroje, zejména pripadného poskozeni zástrčky (A12) a elektrického kabelu (A8). Poskozený pristroj sesnmi používat. V pripadě poskození musi pristroj prohlédnout servnis i středisko nebo autorizovany elektrikár.
! Varovani-nebezpeci!
Dojde-li k pfrušeni elektrického kabelu (A8), dochází ke zneplatnéni záruky a přn opravě je třeba nainstalovat originální nahradní elektrický kabel (A8), a to na náklady zákazníka (i v pripadě opravy v záručné lhute). Je-li nutné elektrický kabel (A8) prodloužit, používejte vyhradné prodlužovací kabels minimálné stejnám průrem, jaká ma originální elektrický kabel (A8). Prístroj nikdy nezvedejte a zástrčku (A12) nikdy nevytahujte ze zásuvky za elektrický kabel (A8).
6.1 PripojeniVytlacne hadice
Prid pripojenim vytlačné hadice odžržteće natrubek vytlaku (A3) a vytvarujte jej tak, aby v kombinaci s použitou hadici zaručoval nejvyšs mižnou prutokovou rychlost (obr. 4).
V idealnim pripadé by mél byt prümér hadice vétsi než velikost cástic schvalená pro daný pristroj. Hadice s mensimi prümény výrazné snizuji prutokovou rychlost. Nasroubujte natrubek na tělo Čerpadla (A4) a pak k natrubku vytlaku (A3, obr. 4) pripojte vytlacnou hadici.
6.2 Odvzdu-sneni pristroje
Ponořte nakloněné pristroj do Čerpané kapaliny, aby mohl z těla uniknout všechen vžduch (obr. 5). Podržte pristroj v teto nakloněné poloze, dokud z nej nepfestanou vycházet vžduchové bubliny. Potě je pristroj pripraven k použiti.
Mezi horni a spodni āstí plastovych pristroju se nacházi odvzdušnovaci otvor (A7), ktery umožnjupe pomale odvzdušnéni. Po odstraněni veskerého vzduchu začne z tohoto otvoru vytekat voda. To je nutné z technických dūvodu a nejedné se o zavadu. Prutoková rychlost uvedená v technických udajich s tímo unikem počitál
V ocelovych cerpadlech se tento odvzdušnovaci otvor (A7) nachází na horní straně pristroje.
6.3 Poznámky k mistu instalace
Prid instalaci pristroje je tbreba k drzadlu (A4b) pripevnit lano, pomoci ktereho se pristroj snadno spusti na misto a pote zase vytahne (obr. 6).
Je-li to mozné, pristroj by mél byt v Čerpané kapaline zavësén v dostatečné vzdalenosti ode dna, aby se zabránilo nasávány pevnych cástic nevhodné velikosti, které by mohly zanést saci kos (A1) nebo zpúsobit zaseknutí rotoru (obr. 6). Pristroj lze také mirne zvednout nade dno (napr. postavit na cihly, obr. 6), avšak v takovém pripadé bude nasávat vice cástic necistot, které ho posléze mohou upat.
Po vypnuti pristroje začne voda v hadici stékat zpět. Tomu lze zabraniţ montáži zpětné klapky. V zajmu Jednodusšio chisteni a udžby je dobré nainstalovat ve vchodné bodě uzaviraci ventil pro rychlé odpojeni hadice. Pokud se pristroj používa v opadni jímce nebo Čerpadlove šachté, prostor musi mit dostatečné velký objem, aby v ném mohl pristroj pracovat.
Plovákový spinač (A5) pristroje se musi volné a bez omezeni vznášet na hladnine, jinak nelze zajistit normalní chod pristroje. Neni-li jiste, ze se bude plovákový spinač (A5) schopen správné aktivovat a deaktivovat, lze pristroj používat pouze pod dohledem.
6.4 Bezpečnostní privýk
Uživatel musi prechodázet poskození vzniklému v dusledku zaplaveni instalacnich prostor nebo jinych pricin v pripade selhani pristroje nebo externich současti pomoci vchodný bezpečnostnich prvku (napr. instalaci okruhu chrniciho proti zaplaveni, vystrazeného systemu, založniho Čerpadla, sbérné nadrze nebo podobného vybaveni), které je tbreba pripojit k samostatnému elektrickému obvodu zabepezcenému proti selhani. Tyto bezpečnostní prvy musi byt uzpúsobeny konkrétnim podminkám použí a musi byt schopné omezit poskození zpúsobene unikem vody nebo mu zcela zabrabit. Uživatel musi rovněz nainstalovat ochranny kryt, který zabrani skodám zpúsobený unikem Čs trikaním vody v pripade selhani Čerpadla. Je tbreba nainstalovat založni Čerpadlo Č podlahovy odtok, které zajisti okamžity odvod unikající vody. V opačném pripade lze nainstalovat vystrazený systém, který spustí vystrahu nebo zajsti nouzové zastaveni pristroje a privodu vody v pripade uniku vody drove, než dojde k poskození vybavení nebo majetku.
Dále dopučujeme umist veskeré vybavení v mistnostech s nainstalovanými pristroji do vyšky 5-10 cm nad podlahu, aby pripadnéunik vody nezpúsobil okamžite škody. Vyrobce nenese zádnou odpovednost za škody vzníkle v dusledku nedodrženi tohoto dopučeni.
Varovani-nebezpeci! Provoz nasucho
Bude-li pristroj dele nez 5 minut v provozu se zavrénym bodem sani, muze dojit k jeho poskozeni v dusledku prehrati. Vyskytni-ii se v toku vody prekazka, pristroj vypnete.
Provoz nasucho muze pristroj nevratne poskodit, proto pristroj nikdy nenechaveje procovat nasucho dele nez 10 sekund.
7 NASTAVENI
7.1 Predbězné nastaveni
Přistroj je připraven k provozu. S vyjmikou sefizení bodu aktivace a deaktivace plovákového spinače (A5) tak, aby vyhovovaly konkrtnimu použiti, neni třeba povádět zádné nastaveni.
7.2 Seizeni plovakovho spinae
Bod sepnuti plovakovo spinae Ize sefidit zkracenim kabelu plovakovo spinae ve svorce (A5b,OCR.7).Cim je kabel kratsi, tim dele trva, nez se spinac aktivuje, a tim drieve se deaktivuje.
7.3 Zvlastni funkce
7.3.1 Nastavitelná základna pro Čistou vodu nebo odpadni vodu U vicećelovych modelu lze nohy na základné pristroje složit (A6) a prepnout tak Čerpadlo z režimu odpadni vody do režimu cîsté vody. Ve druhém pripade pristroj odsáva vodu az na zbytkovou hloubku 5 mm, avsak poradi si s pevnými Āsticemi pouze do velikosti max. 5 mm (obr. 8).
7.3.2 Zablokovani plovakovho spinae (A5)
U některych modelů lze plovákový spínač (A5) zablokovat ve svislé poloze na držák (A5b, obr. 9). Po zablokovány plovákového spínače je prístroi nepřétržitě v provozu bez ohledu na hladinu vody a lze ho použivat pouze pod dohledem, aby se zabránilo chodu nasucho.
8 SPUSTENI A ROZBEH
! Varovani-nebezpecil
Pfn instalaci a montaizi musi byt pristroj odpojen od elektricke site (obr. 3).
8.1 Spusteni
Po pripojeni pristroje podle popisu v bode 6 a po vyhoveni vsem bezpečnostnim tokynum lze zapojit zástrčku (A12) do zásuvky. Jakmile pak hladina vody dosáhne nastavené výšky pro aktivaci plovákového spínače, pristroj se automatický spusti a vypne se, až hladina dosáhne urovně pro vypnuti.
8.2 Rozbeh Čerpadla
Při rozběhu/spustěné vyžaduje pristroj hladinu vody zhruba 30-50 mm nad minimálné urovní sání. Jakmile se pristroj rozběhne, dokáze Čerpat až k minimálné nastavené urovní. Přistroj saje vodu skrze sací kos (A1) ve své základné a prepravuje ji do požadovaného bodu vytlacnou hadici připojenou k natrubku vytlaku (A3).
Neni-li nasávána voda, prestože je hladina vody dostatečné vysoka a běži motor, je možné,Že v těle Čerpadla (A4) zústal vzduch. Postupujte podle popisu v bodě 6.2 a znovu pristoj odvizdusněte.
8.3 Rozbeh Čerpadla
Uvedene hodnoty prutokové rychlosti pristroje predstavuji maximni hodnoty, které se pri použiti externich současti (např. vytlacné hadice, trabkovych kolen, škrticich ventilu atd.) snizuji. To je tbreba brat v uvahu pri vyberu pristroje. Skutečná prutoková rychlost v konkrétnich instalacnich podminkach je uvedena v grafu prutokové rychlosti (obr. 10).
9 UDRZBA
! Varování –nebezpečí!
Před provaděním jakékoli udžby nebo pri odstračováni poruch vypojte elektrický kabel (A8) ze zásuvky. Potě lze povádet veškeré úkony spojené s udžbou a Čistěním.
9.1 Cisteni
Přistroj a věchny externí současti po každém použití opláchněte Čistouvodou. Tvrdé usazeniny odstraťe proudem vody. Něcistoty a jil v těle Čerpadla (A4) zpúsobují zaseknutí rotoru, což muže pīn opětovném spustěni Čerpadla věst k závadě.
Pokud tento krok vynecháte, muzete pristroj ponořit na několik dni do vody o teploté do 35^ , aby se necistoty Rozpustily.
9.2 Provozní kontrola
Pravidelné kontrolujte, zda se aktivuje plovákový spínač (A5), abyste prédešli závadám.
10 ULOZENI
Pristoj je třeba chraniţ pred mrazem a v pripadé teploty +5 °C nebo nizsî je nutné pistroj odinstalovat a uložit na suché misto chrânene pred mrazem.
11 ODSTRANOVANI PORUCH
| Problémy Możné příčiny | Nápravné kroky | |
| Přístroj nečerpá vodu, protoze neběží motor. | 1. Přiliš nizké napěti v siti. | 1. Zkontrolujte, zda je v siti napěti a zda je zástrčka (A12) rádnězasunuta v zásuvce. |
| 2. Zástrčka (A12) není správnězasunuta v zásuvce. 2. Zástrčku správnězasuñte (A12) do zásuvky. | ||
| 3. Sepnul jistič zbytkového proudu. | 3. Provedte reset jistiće zbytkového proudu. Pokud jistič znovu sepne, poradte se s elektrikářem. | |
| 4. Rotor se zasekl. 4. Uvolněte možné přákážky v rotoru. | ||
| 5. Poškozený motor nebo kondenzátör. 5. Oblatte se na prodejce. | ||
| Přístroj nečerpá vodu, prěstoze motor běží. | 1. Je zanesený saci koš (A1). 1. Vycistěte saci koš (A1). | |
| 2. Zasekla se zpětná klapka (je-li nainstalována). 2. Klapku vycistě | nebo yvměñe (je-li nainstalována). | |
| 3. V těle Čerpadla (A4) je vduchová bublina. | 3. Přístroj pod vodou nakloťe, aby z těla Čerpadla (A4) mohl unikat vduch. | |
| Přístroj vytlacuje pouze malé množstvi vody. | 1. Saci koš (A1) je cástecné zaneseny. 1. Vycistěte saci koš (A1). | |
| 2. Hadice je ucpaná. 2. Z hadice odstraťne přákážku. | ||
| 3. Vytlačná hadice je přilíš malá. | 3. Používejte hadice alespón o prüměru ø 25 mm. | |
| 4. Bod vytlaku vody se nacházi přilíš vysok o zhledem k pristroji. | 4. Měje na paměti, ze přilíš velká vytlačné výška snizuje prútokovou rychlost. | |
| Nestejnoměrný provoz. | 1. Volnému otáčeni rotoru brání pevné přákážky. 1. Odstraťne nečystoty! | |
| 2. Kapalina je přilíš horká. | 2. Maximálné teplota Čerpané kapaliny nesmi překročit 35 °C. | |
| 3. Elektrické napěti je mimo oblast tolerance. | 3. Připojte přístroj k elektrickému systému, který vyhovuje požadavkúm uvedenyím na štiku s udaji. | |
| 4. Zámada motoru. | 4. Oblatte se na prodejce. | |
| Z těla Čerpadla (A4) uníká voda. | 1. Z odzvdušnovaciho otvoru (A7) mezi horní a spodni chasti vytéká voda. | 1. Neni třeba podnikat zádné kroky, odzvdušnovaci otvor je z technického hlediska nezbytný. |
ZARUKA
Záruky týkají se pristrojú popsanych v tomto námodu jsou podminěny dodržováím všech obsaženych doporučeni, zejměna těch, která se týkaji použití, instalace a provozu pristroje.
Poskytujeme zaruku v delce 24 mesicu (12 mesicu pri prodeji firmam) od data koupé popsanhey vyrobku, ktera se vztahuje na vady materialu nebo zpracovani v souladu s aktualne platnymi zakony. Ke kaźde zadosti o servis v zaručni lhute je třeba pložit original dokladu o koupi.
Záruka nekryje náklady na demontáž a instalaci príslušného pristroje v misté používani, náklady na dopravu servisnich techniku na misto použiti a z něj ani prepravní náklady.
Záruka se nevztahuje na reklamace v dusledku nesprávné instalace nebo provozu, nevhodnych podminek použití, nedbalosti, komerčniho vyuziti nebo nevhodnychPokusu o opravu a neneseme za ně zádnou opovědnost; záruka se rovněz nevztahuje na bežné opotrebení.
Vysledne nablady, zejmena nablady na prohlidku a dopravu, budou nauctovany odesilateli nebo provozovatelip pristoje. To plati takv pripade, ze dojde k odeslani zadosti o uplateni zaruky, avsak zjisti se, ze pristroj funguje normaln a bez zavad nebo ze dany problem neni zpusoben vadami materialu cizpracovanim.
Prid vracenim uživateli procházi každý vyrobek dukladnou technickou prohlidkou. Opravy v záručni lhute směji provadět pouze naše servisí střediska nebo autorizované opravny. Pokusy o opravu zákaznikem nebo neoprávněnu třeti stranov v záručni lhute budou mit za nasledek ztratu vešerkych nároku na uplatné i záruky.
Odriznuti zastricky nebo zkraceni elektrickego kabelu bude mit za nasledek ztratu veškerych naroku na uplatné záruky.
Prace, ktere provedeme v zaruChi Ihute, neproduzuji dobu platnosti zarukey ani nezakladaji novou zaruChi Ihutu na yvmene ci opravenedily.
Veskerdali naroxy, vctne prava na slevy, zmeny nebo kompenzaci, a nahrady naslednch skod jsou yvlouceny.
V priadé závady se obratte na prodejnu, v niz jste vyrobek zakoupili, a predlozté doklad o koupi.
| Technické udaje Jednotka SXU | P400PCE SXU | P750PTE SXUP750XC | SXUP1100XDE | ||
| Napěti V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 | Hz 230 V ~ 50 Hz | ||
| Výkon W 400 750 750 1100 | |||||
| Max. výtlačná výška (Hmax) | m | 8 8 8.5 10.5 | |||
| Max. prútoková rychlost (Qmax) l/h | 9000 | 13500 | 11000 | 16500 | |
| Max. teplota vody (Tmax) | °C | 35 | 35 | 35 | 35 |
| Max. pônomá hloubka | m | 7 7 7 7 | |||
| Hladina zbytkové vody | mm | 5 | 5 / 32 | 23 | 45 |
| Max. velikost Částic | Ø mm | 5 | 5 / 30 | 5 | 35 |
| Trída ochrany | - | ‡ | ‡ | ‡ | ‡ |
| Izolace motoru | - | Trída F | Trída F | Trída F | Trída F |
| Ochrana motoru | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Čistá hmotnost | kg | 4.3 | 5.9 | 5.9 | 7.0 |
| Hrubá hmotnost | kg | 4.7 | 6.5 | 6.6 | 7.7 |
| Prüměr prípojek | mm | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 | 25.4 - 31.75 - 38.1 |
| Délka kabelu | m | 10 | 10 | 10 | 10 |
4.1 Použivanie námovodu
Návod je neoddelitel'nou sučast'uZ zariadenia a mal by sa uschovat na neskorsie použitie. Návod si pred instalaciou/použitim zariadenia pozorne precitajte. Ak sa zariadenie predáva, predavajúci musi odovzdat tento námov novému majitevovi spolocne so zariadenim. Zabezpěcte, aby kázdy použivatel mal pred spustenim zariadenia pristup k námodu, a aby si mohul prečitaf bezpečnostné a prevalzkovéPokyny.
4.2 Dodanie
5.1 Predpokladané použivanie
Tieto zariadenia su urcene na cerpanie cistej alebo znecistenej vody obsahujucej nerozpustene tuhe ccastice s velkostou do 35 mm (napr. na odcerpanie vody v priade vytopenia alebo na pouzitie v nadobach alebo nadrziach na zachytavanie dazdovej vody). Majte na pamati priustn uvelkost ccastic pre typ pouzivaneho zariadenia.Velkosti ccastic a dodatochne technicke udaje su uvedeney tablke bezpecnostnych udajov v toto navode.
Po uniknuti vsetkeho vzduchu vytecie z tohto otvoru voda. Je to nutné z technickych dovodov a nejde o chybu. Toto unikanie umoznuje prietok uvedeny v technickych udajoch!
Pri ocelovych cerpadlach je tento odvzdušnovaci otvor (A7) na vrchu zariadenia.
Bod zapnutia plavakového spinaça nestavite skratenim kábla plavakového spinaça na jeho uchytke (A5b, obr. 7). Cím kratsí je kábel, tým dlhsie bude trvat, kým sa spinač zapne, a tým skör sa vypne.
8.3 Priprava cerpadla
Aby sa predišlo poruchám, praviděne kontrolujte zapínanie plavákového spinača (A5).
10 SKLADOVANIE
Zariadenie je nutné chránit' pred mrazom a v pripadte teploty 5^ alebo nizsej sa musi odinstalovat' a uschovat' na suchom mieste, chränene pred mrazom.
11 RIESENIE PROBLEM
Technické zmeny vyhradene!
