| Tuotetyyppi | Upotuspumppu |
| Merkki | Stanley |
| Malli | STNP1100SS |
| Sähkönsyöttö | 230 V ~ 50 Hz |
| Nimellisteho | 1100 W |
| Maksimi nostokorkeus (Hmax) | 10,5 m |
| Maksimivirtaus (Qmax) | 16 500 l/h |
| Veden maksimilämpötila | 35 °C |
| Maksimi upotussyvyys | 7 m |
| Jäännösveden korkeus | 45 mm |
| Kiintoaineiden maksimiraekoko | 35 mm |
| Suojausluokka | IPX8 |
| Runkomateriaali | Ruostumaton teräs |
| Nettopaino | 7,0 kg |
| Kaapelin pituus | 10 m |
| Liitäntöjen halkaisija | 25,4 - 31,75 - 38,1 mm |
| Nestetyyppi | Puhdas vesi ja jätevesi |
| Päätoiminnot | Pumppaus, tyhjennys, kuivatus, kastelu |
| Kellukkeen säätö | Säädettävä käynnistys- ja pysäytystaso |
| Taitettavat jalat | Puhdasvesitilaa varten (jäännös 5 mm) tai jätevettä varten |
| Huolto ja puhdistus | Huuhtele puhtaalla vedellä jokaisen käytön jälkeen; tarkasta kelluke säännöllisesti |
| Turvallisuus | IPX8-suojaus, 30 mA vikavirtasuojakytkin suositeltu, kuivakäyttö kielletty |
| Takuu | 24 kuukautta (12 kuukautta ammattikäyttö) |
| Korjattavuus | Varaosia saatavilla; korjaus valtuutetussa huoltoliikkeessä |
Usein kysytyt kysymykset - STNP1100SS STANLEY
Käyttäjien kysymyksiä aiheesta STNP1100SS STANLEY
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Uppopumppu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi STNP1100SS - STANLEY ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. STNP1100SS merkiltä STANLEY.
KÄYTTÖOHJE STNP1100SS STANLEY
6.1 Suvapuoloyon tou oWahna napoxns
Piv TOTTOEETOIEV EUKaPTIO OwAnVA EKKEVWOns, KoTc OUpWvA
Me To axnua To ouvdoo Taopoxnc (A3) Etoi wote VA EaQaQaiotei
n eviot duvat np OE ouvuao o To vov EukapTTIO OwAnva Tou
xpoioutioeitai (EK.4).
To 1davko eivai ia diapetpos Tou eukamtnou oawna tou va utepbaivei nV Kokkoepia TnC oukeunc. Mikpotepe c diapetpoi twv oawnvov peiwovov dpaoTkA nTv kavotnta npoxnc. Bldwote To ouvdoo oTo owa nC avTlac(A4), OTN ouveia ouvdoTe Tov eukamtno oawlya npoxnc oTo ouvdoo npoxnc (A3, EIK.4).
6.2 Egaepwn nS oukeunS
BuioTe Tn oukeun loa ma oTo avilouveo uyp Tpokieevou va mtopei va lyei oloc o aepac an to owa Ta nC (EIK.5).KpatnoTe Tn oukeun oe loe thc eon etoi wote va mny baiouv aaas quaalides aepa n oukeun eivai otN ouvexia etoijy ia va aeitoupynei.
Avapeo tnv etaww kai katw TAEUPa TWV TAAOTIKW OUGKEUW Untapxei mia ottn eepwns (A7) TPO ETITPTEI TNV apyn EgoTO u aepa. Otav BVEI oLoC o aepac, ato auty TIV OTN BYaive I VEpo auto dev evai opaalma, aala eivai attapaitno TeXVIka. H IKAVOTnTA TPO avapeptai OTA TEXVIKA OTOIXEA IAaBavei NOn UTIOIN auty TIV ANOWEAIA!
TtG ouakeuec aTO avoEioWTO xalua autn n OTN eepwons (A7)
Bpioketai oTo EIAuW MEPOCS TNS OaukeunC.
A2 Valjalaskeliitmik
A3 Vajalaskemuuhv
A4 Pumba korpus
A4b Kandesang
A5 Ujukluti
A5b Ujukluliti kaabliklamber
Toitepistiku mahalōikamine ja/vōi toitekaabli luhendamine muudab garantii kehtetuks.

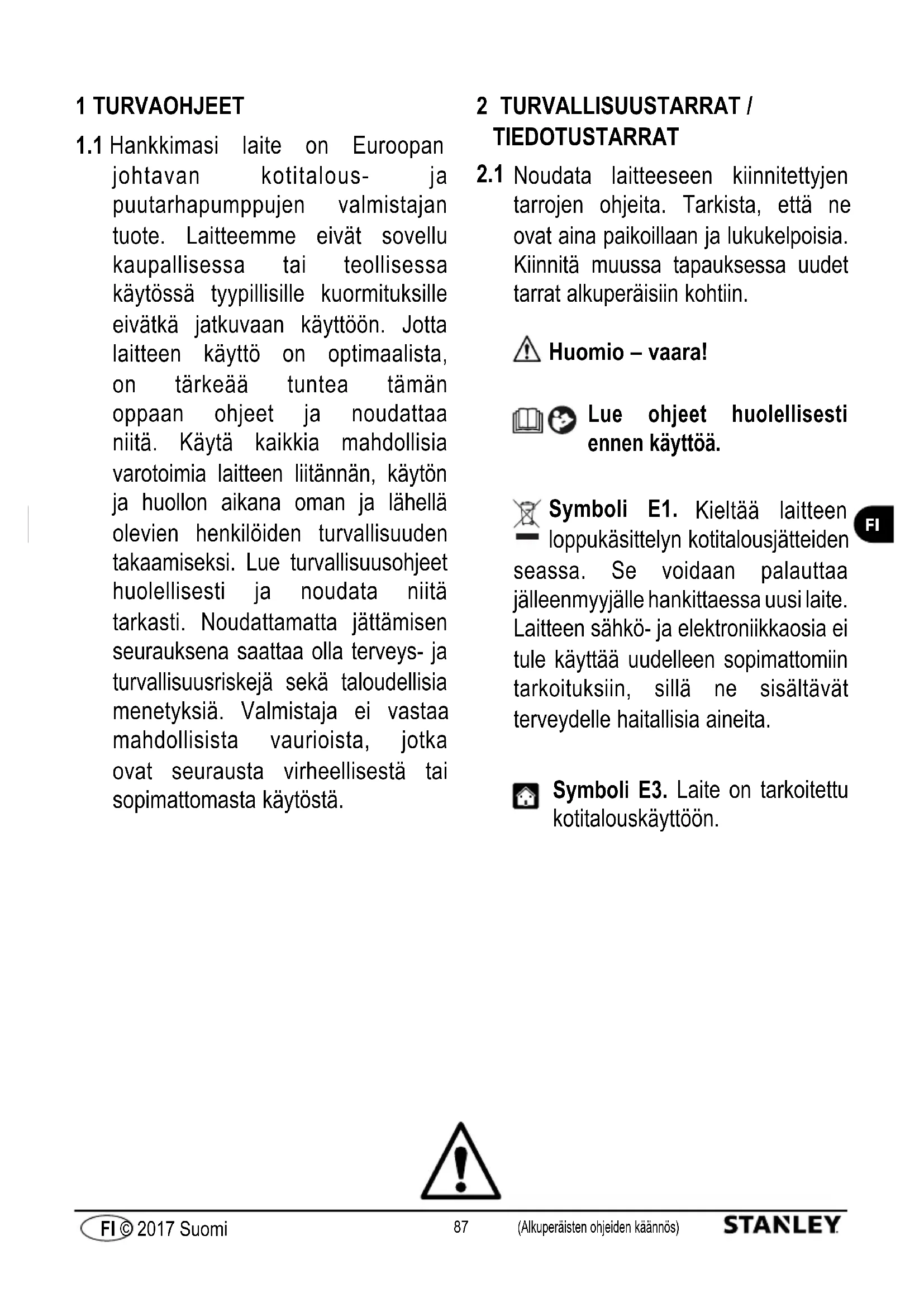

1.1 Hankkimosi laite on Europan johtavan kotitalous- ja puutarhapumppujen valmistajan tuote. Laitteemme eivat sovellu kaupallisessa tai teollissesa kaytossa tyypillisille kuormituksille eivatkajkuvaan kayttöon. Jotta laitteen kaytto on optimaista, on tärkeä tuntea tämän oppaan ohjeet ja noudattaa niita. Kaytä kaikkia mahdollisia varotoimia laitteen liitannan, kayton ja huollon aikana oman ja lahellä olevien henkilöiden turvallisuudentakaamiseksi. Lue turvallisuusohjeet huolellisesti ja noudata niitä tarkasti. Noudattamatta jattamisen seurauksena saattaa olla terveys- ja turvallusuusriskejä sekä taloudellisia menetyksiä. Valmistaja ei vastaa mahdollista vauroiista, jotka ovat seurausta virheellisetä tai sopimattomasta kaytostä.
2 TURVALLISUUSTARRAT / TIEDOTUSTARRAT
2.1 Noudata laitteseen kiinnitetyjen tarrojen ohjeita. Tarkista, etta ne ovat aina paikoillaan ja lukukelpoisia. Kiinnitta muussa tapauksessa uudet tarrat alkuperäisiin kohtiin.
Huomio - vaara!
Lue ohjeet huolellisesti ennen kayttoa.
Symboli E1. Kieltäa laitteen loppukäsittelyn kotitalousjätteiden seassa. Se voidaan palauttaa jälleenmyyjäle hankittaessa uusi laite. Laitteen sahkö- ja elektroniikkaosia e tule käyttaa uudelleen sopimattomiint tarkoituksiin, sillä ne sisälvätterveydelle Haitallisia aineita.
Symboli E3. Laite on tarkoitettukotitalouskayttoon.
CE-symboli. Laite on voimassa olevien EU-direktiivien mukainen.
Tāmān laitteen eristysluokka on I. Se tarkoittaa, etta laite on varustetu maadoitusjohtimella (ainoastaan jos symboli on laitteessa).
3 TURVALLISUUSMAÄRÄYKSET/MUUT VAARAT
3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET
3.1.1 Loukkaantumisvaara! Laitteen käytto El ole salittua lapsille, toimintarajoitteille tai kokemattomille henkilöille tai henkilöille, joilla ei ole riittäviä tietoja sen käyttoön. Lapset eivat saa leikkä laitteella. Lapset eivat saa suorittaa käytäjälle kuuluvaa puhdistusta tai huoltoa.
3.1.2 Rajahdys- tai myrkytysvaara! Alä kayta laitteessa missaan tapauksessa syttyvia, myrkyllisiaa tai syövytäviä;nesteitä tai;nesteita, jotka saattavat vaarantaa sen asianmukaisen toiminnan.
3.1.3 Loukkaantumisvaara! Alä suuntaa vesisuihkua ihmisä tai elämä kohti.
3.1.4 Sähköiskuvaara! Alä suuntaa vesisuihkua laitetta, jannitteisiä osia tai muita sahkolaitteita kohti.
3.1.5 Oikosulkuvaara! Alä kaytä laitetta ulkona sateella. Tämä ei koske uppopumppuja, joita voidaan kayttä myös sateella. Varmista kuitenkin, etta laitteen pistotulppa (A12) ja mahdolliset jatkojohdot on liitetty vesiroiskeilta ja vesivahingoilta suojattuun paikkaan.
3.1.6 Loukkaantumisvaara! Alä anna lasten tai toimintarajoitteisten tai yleensä valtuuttamattomien henkilöiden käyttaa laitetta.
3.1.7 Sähköiskuvaara! Älä koske pistotulppaa (A12) tai pistorasiaa marillä käsillä.
3.1.8 Sähköisku- ja oikosulkuvaara! Jos sähköjohto (A8) vaurioitu, sen saa vaihtaa ainoastaan valmistaja, huoltopalvelu tai ammattihenkilo, jotta vaaratilanteet valtetaan.
3.1.9 Halkeamisvaara! Alä käytä laitetta, jos sen imu- tai paineletku on vaurioitunut.
3.1.10 Loukkaantumisvaara! Aseta laite tukevalle alustalle. Jos kaytät laitetta uima-altaan, puutarhalammikon tai muiden avoimien vesialtaiden lahellä, sailytä vahintään 2 m:n etaisyys niistä ja suojaa laite veteen putoamiselta tai vesivahingolta. Tämä ei koske uppopumppuja, sillä niitä voidaan kayttää veteen upotetuina.
3.1.11 Loukkaantumisvaara! Tarkista, etta laitteessa on konekilpi, joka sisältaa sen ominaisuudet. Ilmoita jalleenmyyjäle valittomästi, jos se puuttuu. Ellei laitteessa ole konekilpea, sitä ei saa käyttaa. Sen ominaisuksia ei tuneta ja se saattaa olla vaarallinen.
3.1.12 Halkeamisvaara! Ohjaus- ja varoventtilien tai muiden suojalaitteiden käsittely tai niiden saatöjen muuttaminen on kiellettyä.
3.1.13 Kuuman veden aiheuttama vaara! Jos painekytkin on vialinen tai vedentulo on katkennut, pumpun runkoon (A4) jaanyt vesi saattaa ylikuumentua ja aiheuttaa onnettomuuden ulosvaluessaan.
3.1.14 Loukkaantumisvaara! Alä kaytä laitetta ilman valvontaa, jos vaarana on sen tukkeutuminen ylimäräisista materiaaleista.
3.1.15 Oikosulkuvaara! Älä kuljeta laitetta pistotulpasta (A12), sahköjhodosta (A8) tai muista liitäntäosista vetamälla. Käytä kahvaa (A4 b).
3.1.16 Halkeamisvaara! Äla aja ajoneuvolla imu- tai paineletkun paälta. Äla vedä tai kuljeta laitetta imu- tai paineletkusta.
3.1.17 Loukkaantumisvaara! Alä käytä laitetta, jos pumpattavassa nestsessä on ihmisä tai elämää tai jos ihmiset tai elämet saattavat koskea siihen.
3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET
3.2.1 Oikosulkuvaara! Kaikki sahköä johtavat osat tulee suojata vesiroiskeilta.
3.2.2 Sähköiskuvaara! Liitä laite ainoastaan sopivaan ja voimassa olevien standardien (IEC 60364-1) mukaiseen virtalähteseen. Käynnistysvaiheessa laite saattaa aiheitta verkkohäiriöità. Liitä laite ainoastaan pistorasiaan, joka on varustetu vikavirtakytkimellä, Jonka nimellisjäannösvirta on enintäan 30mA . Käytä ainoastaan voimassa olevien standardien mukaista jatkojohtoa, joka on hyväksytty ulkokäyttoän ja Jonka poikkipinta-ala on vähintään sama kuin laitteen sähköjhodolla. Johtokelalle kelut sähköjhodot tulee vetäa kokonaan auki.
3.2.3 Vaara! Laitetta ei saa koskaan käyttaa kuivana. Täytä pumpun runko (A4) vedellä aina ennen käynnistystä. Lyhytkin käytö ilman vettä saattaa aiheuttaa vauroiota.
3.2.4 Tahattoman käynnistyksen vaara! Irrota pistotulppa (A12) pistorasiasta ennen minkään laitteseen suoritettavan huoltotyön aloittamista.
3.2.5 Vaara! Jotta laitteen käytö on turvallista, pumpatun nesteen lampötila saa olla enintäan 35^ . Ympäröivan lampötilan tulee olla vähintäan +5 °C.
3.2.6 Vaara! Laitetta ei ole tarkoitettu juomaveden tai ihmisten käyttoön tarkoitetun veden kuljetukseen. Voiteluainevuodot saattavat liata laitteen kuljettaman veden.
3.2.7 Loukkaantumisvaara! Ainoastaan ammattihenkilot saavat huoltaa ja/tai korjata laitetta tai sen osia.
3.2.8 Loukkaantumisvaara! Pura jäännöspaine ennen kuin irrotat letkun laitteesta. Katkaise tata varten laitteen sahkö ja avaa käytöyksikkö.
3.2.9 Loukkaantumisvaara! Tarkista varusteet ennen käytöä ja saannöllisin valiajoin. Varmista, ettei laitteen osissa ole merkkejä rikkoutumisesta ja/tai kulumisesta.
4 YLEISET OHJEET
4.1 Kayttooppaan kaytto
Tämä opas kuuluu tarkeanä osana laitteen varusteisiin. Sälytä se huolellisesti tulevaa käytöä varten. Lue opas huolellisesti ennen asennusta ja käytöä. Luovuta opas uudelle omstajalle,Jos myyt laitteen. Varmista ennen laitteen käytöönottoa,ettj jokaisella käytäjälla on opas, josta he voivat etsi turva- ja käyttoohjeita.
4.2 Toimitus
Laite toimitetaan pahvilaatikossa.
Katso pakkauksen sisältö kuvasta 1.
4.2.1 Ohessa toimitettu tiedotusmaterialiaali
D1 Kaytto- ja huoIto-opas
D2 Turvaohjeet
D3 Takuusaannot
4.3 Pakkausten havitys
Pakkauksen materiaalit ovat ymparistoystavllisia. Kierrata tai havita ne kayttomaassa voimassa olevien maarysten mukaan.
5 TEKNISET TIEDOT
5.1 Kayttotarkoitus
Laite on tarkoitetu pumppamaan puhdasta tai likaista vetta, joka sisältaa enintäan 35 mm suuria kiinteita lejuhuikkasia (esim. tyhjennys vesivahingon jälkeen tai käytto sadevesisäliöissä). Huomaa käytetylle laitetyypille sopiva raekoko. Raekoko ja muut tekniset tiedot lótyvat oppaan teknisistä tiedoista.
Enintaan 5 mm:n raekoola tarkoitetut laitteet sopivat puhtaalle vedelle, yli 25 mm:n raekoola tarkoitetut laitteet sopivat likaiselle vedelle. Raekoko ja/tai kiinteat hiukkaset eivat viittaa hiekkaan tai kiviin! Ne viittaavat pehmeisin ja joustaviin elementteihin (esim.nukka tai lehedet), jotka eivat juutpumpun rungon (A4) sisalle eivatk siten jumiata juoksupyoräa ja vauroita moottoria sen seurausena. Ellet kykene tarkistamaan, sisäläko pumpatu neste hiekkaa tai kivia, laitetta tulee käytä ainoastaan valvottuna. Jos juoksupyoräjuniutu, laite tulee sammuttaa valittomasti ja juoksupyorä puhdistaahuhtelemalla puhtaalla vedellä.
Laite on europpalaisen standardin EN 60335-2-41 mukainen.
5.2 Kielletty kaytto
Laitteen käytö on kiellettya henkiöltta, jotka eivat tunne sen käyttoa tai eivat ole lukeneet oppaan ohjeita huolellisesti.
Alä syöta laitteeseen sytyviä, rajahdysvaarallisia, myrkyllisä tai syövytäviña nestsita.
Alä kāytā laitetta palo- tai rajahdyvaarallisesa tilassa.
Alä muuta laitetta; muutokset mitäöivät takun ja vapautvat valmistajan sivili- jrkosoikeudellisesta vastuista.
Hionta- ja vastaavat materiaaleja kuluttavat aineet vauroittavat laitetta.
Laite ei sovellu hankaavaa hiekkaa, mutaa tai savea sisälävien nesteiden pumppaukseen. Laite soveltu saniteettiven, ei juomavenen kuljetukseen!
Laitteella ei saa kuljettaa kaymalajatteita.
Laite ei sovellu käytöön suihkulähdepumppuna, puutarhalammikoiden suodatuspumppuna tai jatkuvaan käytöön (esim. jatkuva kierratys uima-altaiden suodatusjärestelmässa tai teollinen käytö).
Välä laiteen kuivakäytöä tai nesteiden kuljetusta venttiili suljettuna!
5.3 Pääosat (kuva 1)
A1 Imusihti
A2 Painelitäntä
A3 Poistomuhvi
A4 Pumpun runko
A4b Kahva
A5 Uimurikytkin
A5b Uimurikytkimen johdon kiinnitin
A6 Taitettavat jalat (jos asennettu)
A7 Ilmausreika
A8 Sähköjohto
6ASENNUS
Huomio - vaara!
Kaikki asennus- ja kokoonpanotoimenpiteet tulee suorittaa laitteen virta katkaistuna (kuva 3).
Huomio -vaara!
Suorita aina silmämäräinen tarkistus ennen käytöa varmistaaksesi, etteivat laite ja ennen kaikkea pistotulppa (A12) ja sahkojohto (A8) ole vauroituneet. Vauroituneen laitteen käytö on kiellettya. Jos siinna on vauriota, pyyda huoltopalvelua tai valtuutettua sahkaesentaja aarkistamaan se.
Huomio - vaara!
Sahköjohdon (A8) katkaisemin aeihoutta takuun mitatöitymisen ja velvoitteen asentaa alkuperäinen sahköjohto (A8) maksusta korjauksen yhteydessä (myös takuukorjauket). Jos sahköjohtoa (A8) tarvitsee pidentä, käytä ainoastaan jatkojohtoa,jonka poikkipinta-ala on vähintäen yhtä suuri kuin alkuperäisellä sahköjohdolla (A8). Alä koskaan nosta laitetta tai vedä pistotulppaa (A12) pistorasiasta sahköjohdosta (A8).
6.1 Paineletkun asennus
Leikkaa poistomuhvi (A3) oikeankokoiseksi ennen poistoletkun asennusta, niin etta virtaus on suurin mahdollinen yhdessä käytetyn letkun kanssa (kuva 4).
Letkun halkaisija on ihanteellinen, kun se ylittä laitteen raekoon. Pienemmät letkun halkaisijat alentavat huomattavasti virtausnopeutta.
Ruuvaa muvi pumpun runkoon (A4) ja liitä paineletku poistomuhviin (A3, kuva 4).
6.2 Laitteen ilmaus
Upota laitetta pumpattuun nesteseen kallistetussa asennossa, kunnes kaikki ilma paasee poistumaan rungosta (kuva 5). Pida laitetta kallistettuna, kunnes ilmakuplia ei ena tule ulos. Taman jalkeen laite on kayttovalmis.
Muovista valmistetuken laitteiden yla- ja alapuolen valillä on ilmausreika (A7),jonka kautta ilma paasee poistumaan hitaasti. Kun kaikkim alma on poistunut, reiasta tulee ulos vetta. Tama ei ole vika, vaan teknisesti vallamatonta. Teknisissa tiedoissa ilmoitetussa virtausnopeudessa on jo otetu huomioon tamä haviö!
Ruostumattomasta terakstë valmistetuissa laitteissa ilmausreika (A7) sjaitsee laitteen yäosassa.
6.3 Asennuspaikka koskevia huomautuksia
Ennen kuin asetat laitteen paikalleen, kahvaan (A4 b) tulee kiinnittaa koysi laiteen laskemiseksi/palauttamiseksi asianmukaisesti (kuva 6). Laitteen tulee riippua (jos mahdollista) pumpattavassa nestsessä rittävälla korkeudella pohjasta, etei se ime sopimattoman kokoisia kiinteita materiaialeja, jotka saattavat tukkia imusihdin (A1) tai jumiuttaa juoksupyöran (kuva 6). Vailtoehtoisesti laite voidaan myos kohottaa hieman maasta (esim. sijoittaa tilen pälle, kuva 6).
Tassapauksessa se imee kuitenkin enemmän likahiukkasia, jotka saattavat tukkia laitteen.
Kun laite sammutetaan, letkussa oleva vesi virtaa vastakkaiseen suuntaan. Tamā voidaan estaa asentamalla takaiskuventtiili. Pikasulkulaitteen asennus letkun erottamiseksi sopivasta kohdasta helpttaa puhidistus- ja huoltolöitä. Jos laitetta käytelaan jate-tai pumppauskavossa, keräysaltaan tulee olla riittävän suuri, ettei se esta laitteen normalia toimintaa.
Laitteen uimurikytkin (A5) ei saa juniutua eikä mikaan saa estaa sen kellumista, sillä muuten se ei takaa asianmukaisa toimintaa. Ellet ole varma siita, etta uimurikytkin (A5) pystyy kytkytymaan paalle ja pois asianmukaisesti, laitetta tulee kayttä ainoastaan valvottuna.
6.4 Varotoimet
Käytäjan tulee käytäa asianmukaisia varotoimia (esim. ylivuosuojan, halytysjärestelmän, varapumpun, keräyssällön tai vastaavan asennus), jotta tiloen vauroituminen vesivahongon tai vastaavan seurauskena valtetaan,Jos laite tai ulkoiset osat vauroituvat. Litantä tulee suorittaa erillseen ja vikaturvalliseen sahköpirin. Varotoimet tulee mukauttaa yksittäisin käytötilanteisin ja niiden tulee auttaa vahentämään ja/tai estämään vesivuodosta syntyviä vauroita.
Lisaksi kayttajan tulee varmistaa roiskevesisujauksella, ettei vian aiheuttama vesivuoto tai vesiroiskeet aiheuta vauroita. Vuotanut vesi tulee poistaa varapumpulla tai sen tulea valua viemärin. Vailtoehtoisesti voidaan asentaa halytysjarjestelma, joka vesivuodon sattessa antaa halytyksen ja/tai hatapysayttä laitteen ja vedensyoton ennen kuin laitteistot tai kiinteisto vauroituvat.
Kohota kaikki laitteistot n. 5-10 cm:n korkeudelle tiloissa, johin asennetaan laitteita, ettei vuotanut vesi aiheuta valittomiia vauroiota. Valmistajalle ei voida esittaa vaatimuksia, jos vauriot ovat seurausta naiden ohjeiden noudattamatta jattamisesta.
Huomio -vaara! Kuivakaynti
Jos laite toimii yli 5 minuuttia vesipiste suljettuna, se saattaa vauroitua ylikuumenemisen seuraufsena. Sammuta laite, jos normali vedenvirtaus on estetty.
Kuvakaynti vauroittaa laitetta, joten alä kayta sita koskaan kuivana yli 10 sekuntia.
7 SÄADÖT
7.1 Säädönen käytöa
Laite on käytövalmis. Ainoastaan uimurikytkimen (A5) käynnistys- ja katkaisukohdat tulee saataa käytötilanteen mukaan.
7.2 Uimurikytkimen saatö
Laitteen käynnistyskohta voidaan saatä lyhentamällä uimurikytkimen johtoa kiinnittimellä (A5 b, kuva 7). Lyhtjohto myöhaistää käynnistystä ja alkaistaa katkaisua.
7.3 Erikoistoiminnot
7.3.1 Puhtaalle ja jätevededelle mutettava alaosa
Monitoimimallien alustassa olevat jalat (A6) voidaan sulkea, niin etta laitteen toiminto voidaan muuttaa jateveden kayttotilasta puhtaan veden kayttotilaan. Tassa tapaukssslaite imee vetta, kunnes sita onjaljella 5mm .Tama on kuitenkin mahdolista ainoastaan, kun leijuhiukkasten raekoko on enintaan 5mm kuva 8).
7.3.2 Uimurikytkimen (A5) pysaytys
Joissakin malleissa uimurikytkin (A5) voidaan lukita pystasyentoon tukeen (A5 b, kuva 10). Kun uimurikytkin on lukittu, laite toimii jatkuvasti vedenkorkeudesta riippumatta. Sitä tulee kayttä ainoastaan valvottuna, jotta kuvakaynti estetään.
8 KAYTTOONOTTO JA IMUTOIMINTO
Huomio -vaara!
Kaikki asennus- ja kokoonpanotoimenpiteet tulee suorittaa laitteen virta katkaistuna (kuva 3).
8.1 Kayttoonotto
Kun laite on kytketty kappaleen 6 ohjeiden mukaan ja kaikkia turvaohjeita on noudatetu, voit kytkea pistolulpan (A12). Laite kaynnistyy automaattisesti, kun vedenkorkeus saavuttaa uimurikytkimeen asetetun korkeuten. Se sammu uudelleen saavutettaessa katkaisutaso.
8.2 Veden imu
Laitteen imua / käynnistystä varten vedenkorkeuden tulee olla noin 30-50 mm korkeampi kuin imetty vahimmäismärä. Kun laite on aloittanut imutoiminnon, se kykenee pumppaamaan ilmoitettuun vahimmäskorkeuteen asti. Laite imee vetta alustassa olevasta imusihdistä (A1) ja kuljettaa sen haluttuun paikkaan poistoholkiin (A3) liitetyn paineletkun kautta.
Ellei vedenkorkeus ole riittava eika laite ime vetta moottorin kaydessa, pumpun runkoon (A4) on saattanut jadda ilmaa. Toimi kohdan 6.2 ohjeiden mukaan ja ilmaa laite uudelleen.
8.3 Veden imu
Laitteen ilmoitetut virtausnopeusarvot ovat enimmaisarvoja, jotka laskevat kaytetyessa ulkoisia osia (esim. paineletku, kulmakappaleet, piennynslittimet jne.). Ota täm huomioon, kun valitset laitetta. Todellinen virtausnopeus erityisissa kayttotapauksissa ilmoitetaan virtausnopeuskaaviossa (kuva 10).
9 HUOLTO
Huomio -vaara!
Irrota sahkojohto (A8) pistorasiasta ennen huoltoja ja/tai vianetsinnan aikana.
Tämän jälkeen voidaan suorittaa kaikki huolto- ja puhdustustyöt.
9.1 Puhdistus
Huuhtele laite ja kaikki ulkoiset osat puhtaalla vedella jokaisen kayton jälkeen. Poista keräantymät vesisuihkulla. Pumpun rungon (A4) sisallä oleva lika ja savi aiheuttavat juoksupyörän juuttumisen ja siitta seuraavia toimintahäröitä seuraavan kaytöönoton yhteydessa.
Jos unohdat suorittaa mainitut toimenpiteet, voit irrottaa lian upottamalla laitteen useaksi paivaksi veteen,jonka lampotila on enintaan 35^
9.2 Toiminnan tarkistus
Tarkista uimurikytkimen (A5) toiminta saannollisesti ennaltaehkäistäkesisi viat.
10 SÄILYTYS
Laite tulee ehdottomasti suojata jaatymiseltä ja purkaa ja varastoida kuivaan ja jaatymiseltä suojattuun tilaan,Jos lampotila on +5^ tai sita alhaisempi.
11 VIANETSINTÄ
| Vika Mahdollinen syt | Korjaus | |
| Laite ei kuljeta vettä, koska moottori ei toimi. | 1. Riittämätön verkkovirta | 1. Tarkista, etta pistotulppa (A12) on kunnolla pistorasiassa ja ettã siihen tulee virtaa. |
| 2. Pistotulppa (A12) on kytketty vãärin. 2. Kytke pistotulppa (A12) | kokonaan. | |
| 3. Vikavirtakytkin on lauennut. | 3. Kytke lauennut vikavirtakytkin pãålle. Jos kytkin laukeaa uudelleen, ota yhteytã sãhköasentajaan. | |
| 4. Juoksupyörä on jumissa. 4. Poista juoksupyörästa sen toiminna | estãvãt materiaalit. | |
| 5. Moottori tai kondensaattori on vauroitunut. 5. Ilmoita jälleenmyjäille. | ||
| Laite ei kuljeta vettä, vaikka moottori toimii. | 1. Imusihti (A1) on sukossa. 1. Puhdista imusihti (A1). | |
| 2. Takaiskuventtiili jumissa (jos asennetty) 2. Puhdista tai vaihda | ventiili (jos asennetty). | |
| 3. Ilmakuplia pumpun rungossa (A4). | 3. Pidã laitetta kallistettuna veden alla, jotta ilma pãësee poistumaan pumpun rungosta (A4). | |
| Laite toimitaa vain rajallisen mãärän vettä. | 1. Imusihti (A1) on osittain likaantunut. 1. Puhdista imusihti (A1). | |
| 2. Letku on sukossa. 2. Poista tukos. | ||
| 3. Painektkun mitat eivã ritiã 3. Käytã halkaisijaltaan vãhintään 26 mm:n (1") letkuja. | ||
| 4. Veden ulostulokohta on liian korkealla laitteeseen nähden. 4. Huomaa, etta painekorkeus vãikuttaa virtausnopeuteen. | ||
| Epatasainen toiminta | 1. Kiinteã materialaïlit estãvãt juoksypörän steettömän pyörimisen. | 1. Poista ylimääräiset materiaalit. |
| 2. Nesteen lampötila on liian korkea. 2. Kuljetetun nestreen lampöltã | saa olla enintään 35 °C. | |
| 3. Sãhköjännite yilittä toleranssin. | 3. Liïtã laite sãhköjärestelmaânn, jonka ominaisuudet vastaavat konekilven arvoja. | |
| 4. Vialinen moottori 4. Ilmoita jälleenmyjäulle. | ||
| Vesivuoto pumpun rungossa (A4) | 1. Vettä vuotaa ilmausreiästã (A7) ylã- ja alaosan vãlistã. | 1. Toimenpiteitã ei vaadita, ilmausreikã on teknisesti vãiltãmãtã. |
TAKUU
Tassoppaassaukvailtuja laitteita koskevissa takuissa oletetaan,ett Sen kaikkia ja ennen kaikkea kayttoa, asennusta ja toimintaa koskevia ohjeita noudatetaan.
Kuvaillule tuotteelle annetaan 24 kuukauden takuu (12 kuukautta ammattikaytossa) ostpavast alkaen. Takuu kattaa materialai- ja valmistusviat voimassa olevien lakien mukaisesti. Takuupyynnot huomioidaan ainoastaan, sos mukana on alkuperainen ostotodistus.
Takuu ei kata valituksen kohteena olevan laitteen purkamis- ja asennuskustannuksia kayttöpaikassa, korjaushenkilökunnan matkustannuksia kayttöpaikkaan ja sieltä pois eikä kuljetuskustannuksia.
Jos valituksen kohteen ovat syyt, joiden voidaan todeta johtuvan asennus- tai kayttovirheista, sopimattomista kayttoolosuheista, riittamattomastah hoidostata, kaupallisesta kaytosta tai sopimattomista korjausrykstata, takuu ei kata niita ja valmistaja vapautuu vastuusta niiden osalta. Sama koskee normalaia kulumista. Näissa tapauksissa kaikki ja erityisesti tarkistus- ja kuljetuskustannukset ovat laitteen lahettäjan ja/tai haltijan vastuulla. Tämä koskee ennen kaikke taupaksia, joissa lahetetyä takuupyntöa seuraavassa tarkastukssessa todetaan laitteen toimivan tāydellisesti ja virheettomästi tai ongelman johtuvan muusta kuin materiaali- tai valmistusviasta.
Jokaiselle tuotteelle on suoritettu ankara tekinen tarkastus ennen toimitusta. Ainoastaan valmistajan huoltopalvelu tai valtuutettu sopimuskorjaamo saa suorittaa takuukorjaukset. Asiakkaan tai valtuuttamattomien henkilöiden suorittamat korjasvitykset takuuaikana aiheuttavat takuuoikeuden raukeamisen. Sähköjhdon katkaisu ja/tai lyhennys aiheuttaa takuun raukeamisen.
Tekemämme takuukorjaukset eivat pidenna takuun kesto aivatka ole syy vailhduttujen tai korjattujen osien uudelle takuuajalle. Sihen ei myoskän sisally muita oikeuksia kuten oikeudet alennuksiin, vaihtoin tai vahingonkorvauksiin eikä se mata minkaan typpisiä vaillisä vauroita. Jos tuotteessa on vikaa, ota yhteyttä jalleenmyyjaan, jolta se on hankittu. Toimita mukana ostodistus.
| Tekniset tiedot | Mittayk-sikkö | SXUP400PCE SX | JP750PTE SXUP750XGE SXUP1100XDE | |
| Jännite V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Teho W | 400 750 750 | 1100 | ||
| Maks.painekorkeus (Hmax) | m | 8 8 8.5 10.5 | ||
| Maks.virtausnopeus (Qmax)L/h | 9000 13500 1 | 1000 16500 | ||
| Veden maks.lämpötila (Tmax) | °C | 35 | 35 | 35 |
| Maks.upotussyvyys | m | 7 7 7 7 | ||
| Jäljelle jäanneen veden korkeus | mm | 5 | 5 / 32 | 23 |
| Maks.raekoko | Ø mm | 5 | 5 / 30 | 5 |
| Sujausluokka | - | |||
| Moottorin eristys | - | Luokka F | Luokka F | Luokka F |
| Moottorin sujaus | - | IPX8 | IPX8 | IPX8 |
| Nettopainen | kg | 4.3 | 5.9 | 5.9 |
| Bruttopainen | kg | 4.7 | 6.5 | 6.6 |
| Lietäntöjen halkaisija | mm | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 - 38.1 | 25.4 - 31.75 - 38.1 |
| Johdon pituus | m | 10 | 10 | 10 |
Pidätämme oikeudens teknisin muutoksiin!
1 CONSIGNES DE SECURITÉ
Piegades komplektis ir attelots 1. attelä.
