KULLANIM KILAVUZU climacontrol+ M EHEIM

tr Kullanma kılavuzu

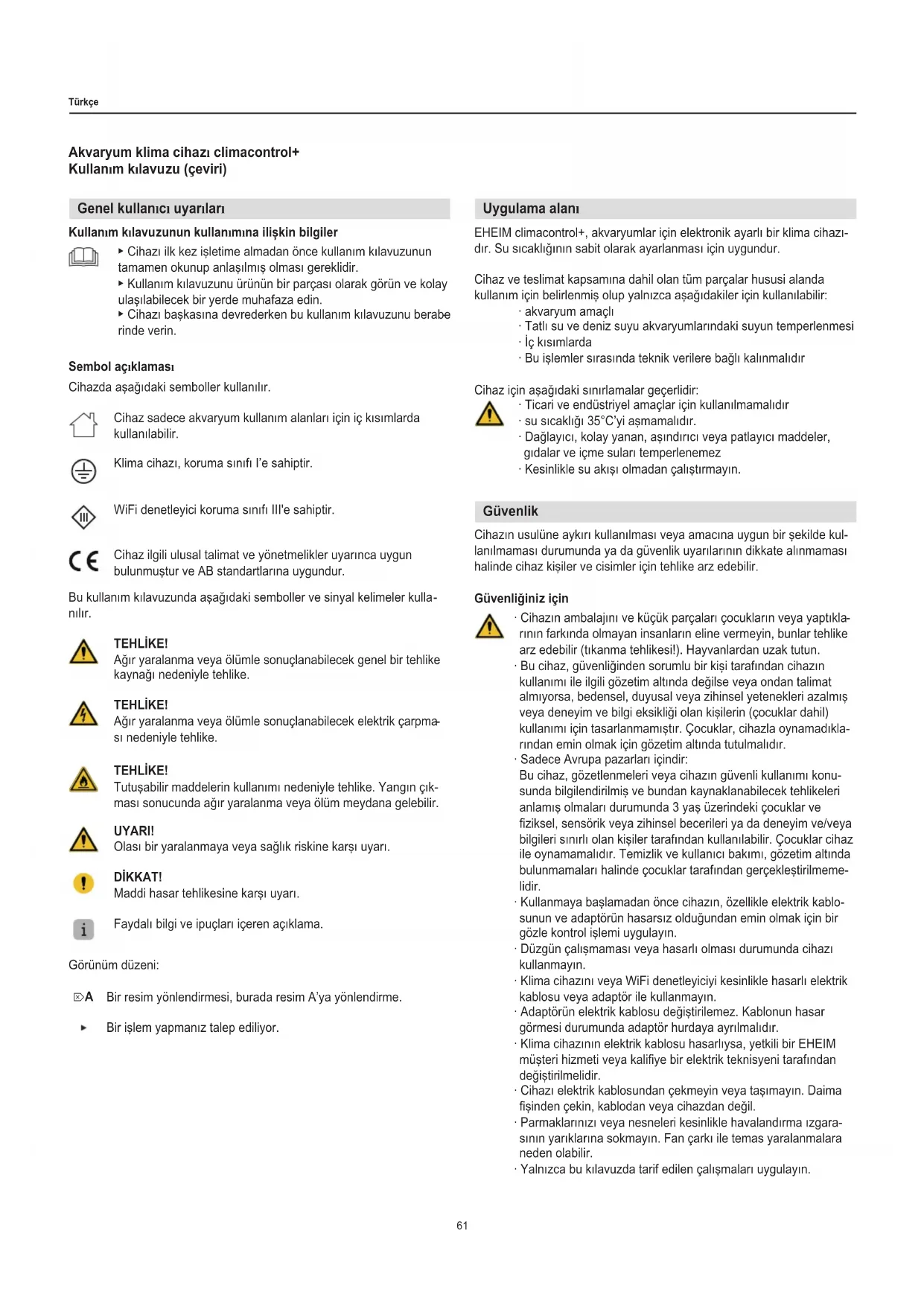

Akvaryum klima cihazı climacontrol+ Kullanım kılavuzu (çeviri)

Genel kullanıcı uyarları

Kullanım kılavuzunun kullanımına ilişkin bilgiler

• Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
• Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
• Cihazı başkasına devrederken bu kullanım kılavuzunu berabe rinde verin.

Sembol açıklaması

Cihazda aşağıdaki semboller kullanılır.

Cihaz sadece akvaryum kullanım alanları için iç kısımlarda kullanılabilir.

Klima cihazı, koruma sınıfı l'e sahiptir.

WiFi denetleyici koruma sınıfı III'e sahiptir.

Cihaz ilgili ulusal talimat ve yönetmelikler uyarınca uygun bulunmuştur ve AB standartlarına uygundur.

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek genel bir tehlike kaynağı nedeniyle tehlike.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek elektrik çarpması nedeniyle tehlike.

TEHLİKE!

Tutuşabilir maddelerin kullanımı nedeniyle tehlike. Yangın çıkması sonucunda ağır yaralanma veya ölüm meydana gelebilir.

UYARI!

Olası bir yaralanmaya veya sağlık riskine karşı uyarı.

DİKKAT!

Maddi hasar tehlikesine karşı uyarı.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni:

☒A Bir resim yönlendirmesi, burada resim A'ya yönlendirme.

Bir işlem yapmanız talep ediliyor.

Uygulama alanı

EHEIM climacontrol+, akvaryumlar için elektronik ayarlı bir klima cihazıdır. Su sıcaklığının sabit olarak ayarlanması için uygundur.

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdakiler için kullanılabilir:

• akvaryum amaçlı
• Tatlı su ve deniz suyu akvaryumlarındaki suyun temperlenmesi
• İç kısımlarda
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

- Ticari ve endüstriyel amaçlar için kullanılmamalıdır

• su sıcaklığı 35°C'yi aşmamalıdır.
• Dağlayıcı, kolay yanan, aşındırıcı veya patlayıcı maddeler, gıdalar ve içme suları temperlenemez
• Kesinlikle su akışı olmadan çalıştırmayın.

Güvenlik

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

Cihazın ambalajını ve küçük parçaları çocukların veya yaptıklarının farkında olmayan insanların eline vermeyin, bunlar tehlike arz edebilir (tıkanma tehlikesi!). Hayvanlardan uzak tutun.

Bu cihaz, güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim altında değilse veya ondan talimat almıyorsa, bedensel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişilerin (çocuklar dahil) kullanımı için tasarlanmamıştır. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
Sadece Avrupa pazarları içindir:
Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamış olmaları durumunda 3 yaş üzerindeki çocuklar ve fiziksel, sensörik veya zihinsel becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tarafından gerçekleştirilmemelidir.
Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve adaptörün hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.
Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
Klima cihazını veya WiFi denetleyiciyi kesinlikle hasarlı elektrik kablosu veya adaptör ile kullanmayın.
Adaptörün elektrik kablosu değiştirilemez. Kablonun hasar görmesi durumunda adaptör hurdaya ayrılmalıdır.
Klima cihazının elektrik kablosu hasarlıysa, yetkili bir EHEIM müşteri hizmeti veya kalifiye bir elektrik teknisyeni tarafından değiştirilmelidir.
Cihazı elektrik kablosundan çekmeyin veya taşımayın. Daima fisinden çekin, kablodan veya cihazdan değil.
Parmaklarını z veya nesneleri kesinlikle havalandırma izgara- sının yarıklarına sokmayın. Fan çarkı ile temas yaralanmalara neden olabilir.
Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.

• Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
• Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.

• Elektrikli tüm akvaryum cihazlarını 30 mA'lık kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmasını tavsiye ediyoruz.
• Genel olarak akvaryumdaki cihazları, kullanılmadıklarında, parçaları takıp sökerken ve tüm temizlik ve bakım çalışmalarından önce fisinden çekin.
• Prizi, elektrik fişini ve adaptörü nem ve ıslaklığa karşı koruyun. Elektrik kablosu ile mutlaka bir damlama döngüsü oluşturun. Bu, kablo boyunca akan suyun prize ulaşıp kısa devreye neden olmasını önler.
• Cihazın ve adaptörün elektrik bilgileri, akım şebekesinin bilgileri ile aynı olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.
• Çoklu prizleri veya taşınabilir adaptörleri cihazın arka tarafına takmayın.
• Cihaz telsiz tesis yönetmeliği 2014/53/AB'ye uygundur. AB uygunluk beyanının tam metnine aşağıdaki internet adresinden ulaşabilirsiniz: www.eheim.com.
• Sadece WiFi denetleyici ile birlikte teslim edilen adaptörü kullanın. Değişim gerekiyorsa orijinal EHEIM adaptörü kullanılmalıdır.

• Cihaz yanıcı soğutma maddesi R290 içeriyor. Çalışmalar sadece R290 gaz yönetim yöntemi konusunda tecrübeli ve eğitimli uzman personeller tarafından gerçekleştirilebilir.
• Soğutma maddesi devresi hasar görmemelidir.
• Cihaz tasfiye edilecekse devre dışı bırakma ve tasfiye bölü-münde açıklandığı gibi hareket edin.

Montaj ve kurulum

Ambalajdan çıkarma

DİKKAT! Maddi hasar.

▶ Cihazın ağırlığına dikkat edin. Cihazı her zaman iki gömme kulptan taşıyın.

Daha sonra güvenli depolama ve taşıma gerçekleştiribilmek için ambalaj malzemesini muhafaza edin.

1. Ambalajı açıp aksesuarı çıkarın.
2. Cihazı gömme kulplarından tutarak yukarı doğru ambalajdan çıkarın.
3. Strafor köpüğü ve naylon torbaları çıkarın.
4. Teslimat kapsamını tamlık yönünden kontrol edin.
5. Tüm parçaları olası taşıma hasarları yönünden kontrol edin.

Kurulum yeri

Cihazın amacına uygun ve güvenli bir şekilde işletilmesini sağlamak için cihaz kesinlikle hava koşullarına ya da doğrudan ısı kaynaklarına maruz kalmamalıdır. Cihaz 10°C ila 38°C'lik bir ortam sıcaklığında kullanılabilir.
- Cihaz, akvaryumdaki su seviyesinin altına yerleştirilmelidir. Bu sırada maks. 180 cm'lik kurulum yüksekliğine dikkat edin.

1. Başlığı ① klima cihazına oturtun.
2. Sol ve sağ civataları ingiliz anahtarı ② ile saat yönünde çeyrek tur çevirerek başlığı emniyete alın.
3. WiFi denetleyiciyi ⑤ RJ45 veri kablosu ③ aracılığıyla klima cihazına bağlayın.
4. WiFi denetleyiciyi adaptör ④ ile bağlayın.
5. IN ⑥ ve OUT ⑦ bağlantısındaki kilitli tıpayı çıkarın.

Kilitli tıpayı muhafaza edin. Bunu dışarı akan artık suya karşı taşıma emniyeti olarak kullanabilirsiniz.

Akvaryum alt dolabına veya dolaplara yerleştirme (☒G/H/I)

Dolap duvarlarına ve kapaklarına 50 mm'lik asgari mesafeye dikkat edin. Havalandırma ve hava tahliye açıklıklarını boş tutun.

1. Cihazı yerleştirmek için düz bir yüzey seçin.
2. Taze hava beslemesi ve hortum ve elektrik tesisatının döşenmesini sağlamak için örnek dolabın arka duvarında yakl. 200 × 200 mm'lik (yakl. 400 cm³) bir bölüm ⑨ açın.
3. Cihazın sıcak havasını dolaptan dışarı yönlendirmek amacıyla sıcak atık hava kanalının ⑪ girişi için dolapta ⑩ bir bölüm açın.

• Girintiyi işaretlemek için kendinden yapışkanlı şablonu kullanın.
• Dolabın arka duvarındaki sıcak atık hava kanalı için bir girinti yapılmasını tavsiye ediyoruz. Bunun dışında dijital gösterge önden iyi görülür. Bu sırada aşağıdaki tablodaki ölçü bilgilerine dikkat edin:

Sıcak atık hava kanalının ölçüleri
S 260 mm
T 74 mm
U > 60 mm
V	climacontrol+ S 343 mm
	climacontrol+ M 385 mm
	climacontrol+ L 427 mm

1. Hortum döşendikten sonra cihazı ilgili duvara itin ve sıcak atık hava kanalını arkadaki girinti arasından cihaza takın.

Serbest yerleştirme

Optimum taze hava beslemesi ve sıcak hava çıkışı sağlamak için duvarlara, mobilyalara vs. 50 mm'lik asgari mesafeleri dikkate alın.

1. Cihazı yerleştirmek için düz bir yüzey seçin.

Hortumların döşenmesi (☒J/K)

DİKKAT! Maddi hasar.

▶ Cihazı sadece filtrelenmiş ve temiz su ile çalıştırın.

• Kurulum örneklerini dikkate alın ➕B/C/D.
• Filtrede optimum ve verimli sirkülasyon gücü sağlanması için akvaryum filtrelerinin ve klima cihazlarının ayrı su devreleri ile çalıştırılmasını tavsiye ediyoruz (☒C).

• Daha kolay bir kurulum için bağlantı parçalarına vazelin sürülmesini tavsiye ediyoruz.

• Hortumu (∅ 16/22) hortum kelepçesinin ⑫ ve hortum emniyetinin ⑬ arasından geçirin.

• Başlık somununu ⑭ hortum ağzına ⑯ itin.
• Contayı ⑮ atkı somununa yerleştirin.
• Hortumunuzu hortum ağzına bağlayın.

i 19/27 çapındaki bir hortumda ilk önce indirgeme manşonunu ⑰ hortum ağzına çekin. Ardından hortumu bağlayın.

1. Hortum bağlantısını hortum emniyeti ile emniyete alın. Bunun için bir pense kullanın.

2. Filtrenin basınç tarafını ya da pompayı (akvaryuma geri akış), klima cihazının IN bağlantısıyla birleştirin. Akvaryuma su geri akışını, klima cihazındaki OUT bağlantısıyla birleştirin.

3. İki hortum ağzının başlık somunlarını elle sıkın. Pense kullanmayın!

Bakım

TEHLİKE! Elektrik çarpması!

▶ Tüm bakım çalışmalarından önce WiFi denetleyicinin adaptörü- nü ve klima cihazının şebeke fışıni çıkarın.

DİKKAT! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

▶ Hiçbir parça makinede yıkanmaya uygun değildir.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve klima cihazının işlevselliğinin uzun süre devam etmesini sağlar.

Hava filtresinin temizliği

Bakım önerisi

Hava filtresini ⑲ yakl. 2-3 haftada bir, en geç ayda bir defa temizleyin.

1. Klima cihazının ön tarafından plastik izgarayı ⑳ ön doğru katlayın.
2. Hava filtresini çıkarın ve filtreyi ılık su ile temizleyin.
3. Kuru hava filtresini tekrar ön tarafa oturtup plastik izgarayı kapatın.

Hortum hatlarını klima cihazından çıkarmadan önce, pompayı ya da filtreyi kapatarak su devresini kesin Dışarı su akmasını engellemek için iki hortum kelepçesini ⑫ birbirine doğru bastırın.

İşletime alma

DİKKAT! Maddi hasar.

• Klima cihazını su akışı olmadan çalıştırmayın.
  ▶ Su devresinin sağlandığından ve hat sistemi havasının komple boşaltıldığından emin olun.

• Su devresi oluşturmak için pompayı ya da filtreyi çalıştırın.

• Hat sisteminin havası komple boşalana kadar yakl. 2 dakika bekleyin.

• Klima cihazının hortum bağlantılarını ⑥/⑦ sızdırmazlık (☒F) yönünden kontrol edin.

• WiFi denetleyicinin adaptörünü ④ prize takın.

• Klima cihazının adaptörünü ⑧ prize takın. Ön taraftaki ekran OFF gösterir (☒L).

WiFi bağlantısıyla kullanım

DİKKAT! Maddi hasar.

- Teslimat kapsamına dahil olan WiFi denetleyici haricinde cihazlar takmayın.

Sistem koşulları

WLAN uyumlu nihai cihaz (akıllı telefon, tablet, dizüstü bilgisayar vs.)

Ağ oluşturma

1. Adaptör fişini prize takın. Durum LED'i ⑱ yanar.

• Durum LED'i beyaz renkte yanıp sönüyorsa: Ağ aranıyor veya oluşturuluyor
• Durum LED'i mavi renkte yanıyorsa: Yeni bir ağ oluşturuldu
• Cihaz ekranı güncel su sıcaklığını gösterir.
• Kompresör ilk çalışmada 2 dakikalık gecikme olduğunda devreye girer.

WLAN ağı ile bağlantı kurulumu

1. Nihai cihazınızın ağ ayarlarını açın (akıllı telefon, tablet, dizüstü bilgisayar vs.).
2. Nihai cihazı WLAN ağı (SSID) ile bağlayın EHEIM clima XXXXXXXX.
3. Ağ güvenlik anahtarını (Key) girin.

Ağ güvenlik anahtarını (Key) WiFi denetleyicinin arka tarafından etikette bulabilirsiniz. Bağlantı kurulumu için alternatif olarak QR kodu 1'i de (bkz. etiket) okutabilirsiniz.

Web sitesinin açılması

1. Web tarayıcınızı açın ve aşağıdaki web adresini girin: http://192.168.1.1, eheimdigital ya da eheimdigital.local

Yazılımı tarayıcıda açmak için alternatif olarak QR kodu 2'yi de (bkz. etiket) okutabilirsiniz.

İlk konfigürasyon

1. Dil seçim alanından istediğiniz dili seçerek, ilk konfigürasyona yönelik talimatlara uyun.

Detaylı yazılım kılavuzunu ana sayfadaki QR kodu üzerinden veya www.eheim.com adresinden indirebilirsiniz.

Durum LED'inin anlamı

• Durum LED'i beyaz yanıp sönüyor: Ağ aranıyor veya kuruluyor
• Durum LED'i mavi yanıyor: Cihaz ağ oluşturdu
• Durum LED'i yeşil renkte yanıyorsa: Cihaz başka bir EHEIMdigital cihazına bağlandı

Ekrandaki göstergeler (☒L)

Ekran işletim modunda sürekli güncel su sıcaklığını gösterir.

Sembollerin anlamı
OFF Cihaz kapalıdır.
°C Su sıcaklığı Santigrat derece olarak ölçülüyor.
°F	Su sıcaklığı Fahrenheit derece olarak ölçülüyor.
	Yanıp sönüyorsa: Soğutma modu hazırlanıyor.Yanıyorsa: Soğutucu açık. Klima cihazı soğutuyor.
	Yanıyorsa: Isıtıcı açık. Klima cihazı ısıtıyor.

Devre dışı bırakma ve tasfiye

Tasfiye

Cihazın tasfiye edilmesi gerektiğinide ilgili yasal talimatları dikkate alın.

Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tasfiyesine yönelik bilgi: Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tasfiye işlemi, eski elektronik cihazlara (WEEE) yönelik 2012/19/AB sayılı AT yönetmeliği temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

Arızaların giderilmesi

TEHLİKE! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fışı ve adaptörü çıkarın.

Anıza Olası sebebi Çözüm

Ekran açılmıyor	Akım beslemesi yok	Şebeke fişinin prize tam oturup oturmadığını kontrol edin
Ekran sürekli OFF gösteriyor	WiFi denetleyici işletme hazır değil	Adaptörün prize tam oturup oturmadığını kontrol edinAdaptör kablosunun WiFi denetleyici ile bağlı olduğunu ve tam otur duğunu kontrol edin.
Yetersiz su soğutma veya su ısıtma, nominal sıcaklığa erişilemiyor	Yetersiz su devresi Akvaryum filtresinin veya pompanın işletimde olup olmadığını kontrol edinHortum tesisatını bükülme ya da enine kesit daralmaları yönünden kontrol edin.Akvaryum filtresini ya da pompayı temizleyinHat sistemini temizleyin
	Su miktarı için soğutma gücü veya ısıtma gücü çok düşük	Güç bilgilerini kontrol edin (bkz. Teknik veriler)
	Akvaryum ve/veya hat sisteminin izolasyonu yetersiz ya da hortum hatları çok uzun	Hat sistemini veya akvaryum duvarlarını izole edinHortum hatlarını mümkün olduğunca kısa döşeyin
	Hortum sistemindeki ek aksesuarlar ne-deniyle yüksek akış dirençleri (ör. CO ^2 reaktörler, UVC artıcılar veya benzeri üniteler)	Akış dirençlerini azaltınKlima cihazını ayrı bir su devresi üzerinden çalıştırın
	Sıcak atık hava kanalında sıcak atık hava yok	Soğutma kompresörü doğru çalışmıyor. EHEIM müşteri hizmetine başvurun: www.eheim.com

Diğer arızalarda lütfen EHEIM servisine başvurun.

Hata mesajları (ekran)

TEHLİKE! Elektrik çarpması!

▶ Arızaları giderme çalışmasına başlamadan önce fışı ve adaptörü çıkarın.

Mesaj Olası sebebi Çözüm

P1	Su sıcaklığına yönelik sıcaklık sensörü arızalı	▸ EHEIM müşteri hizmetine başvurun: www.eheim.com
P2	Aşırı ısınma korumasına yönelik sıcaklık sensörü arızalı	▸ EHEIM müşteri hizmetine başvurun: www.eheim.com
HA	Su sıcaklığı ayarlı nominal sıcaklığın üzerinde	▸ Akvaryum filtresinin veya pompanın işletimde olup olmadığını kontrol edin▸ Hortum tesisatını bükülme ya da enine kesit daralmaları yönünden kontrol edin.▸ Akvaryum filtresini ya da pompayı temizleyin▸ Hat sistemini temizleyin
		▸ Soğutma işlevinin açık olup olmadığını kontrol edin
HA2(Aşırı ısınma)	Hava filtresi ve/veya havalandırma ızgarası kirli	▸ Hava filtresini temizleyin
	Ortam sıcaklığı çok yüksek	▸ Cihazın maks. +38°C'lik bir ortam sıcaklığında işletildiğinden emin olun.
	Cihazın havalandırma sistemi hasarlı	▸ EHEIM müşteri hizmetine başvurun: www.eheim.com
LA	Su sıcaklığı ayarlı nominal sıcaklığın altında	▸ Akvaryum filtresinin veya pompanın işletimde olup olmadığını kontrol edin▸ Hortum tesisatını bükülme ya da enine kesit daralmaları yönünden kontrol edin.▸ Akvaryum filtresini ya da pompayı temizleyin▸ Hat sistemini temizleyin
		▸ Isıtma işlevinin açık olup olmadığını kontrol edin

Diğer arızalarda lütfen EHEIM servisine başvurun.

Teknik veriler

climacontrol+ S M L
Tip 3750	3751	3752
Akvaryum boyutu		500 l	1000 l 2000 l
Şebeke voltajı/frekans		230 V / 50 Hz
Güç sarfiyatı (soğutma modu)		260 W (230 V)	300 W (230 V)	400 W (230 V)
Soğutma gücü: *
Su sıcaklığı 25^^1	Maks.	500 l	1000 l 2000 l
Su sıcaklığı 12^^2	Maks.	200 l	300 l	500 l
Gürültü seviyesi / 80 cm (soğutma modu)		~47 – 50 dB	~50 – 53 dB	~51 – 54 dB
Güç sarfiyatı (isıtma modu)		300 W
Isıtma gücü t^**		~15°C	~10°C	~6°C
Hortum ∅ için hortum bağlantısı	IN	16/22 mm / indirgeme mansonu ile 19/27 mm
	OUT
Su akışı	Min.	500 l/s
	Maks.	800 l/s
Sistem basıncı	Maks. 1 bar / 14,4 psi
Ağırlık		17,0 kg	18,7 kg	19,7 kg
Ölçüler (U x G x D)		310×310×447 mm	310×310×489 mm	310×310×531 mm
Adaptör
Tip		7341218
Fiş		AVR
Giriş		100 – 240 V / 50/60 Hz / 0,4 A
Çıkış		5 V DC / 1 A / 5 W

* = Değer tespiti: 1× kapaklı akvaryum, 30°C oda sıcaklığı, ısı yükü
^1 Model S ve M = 0,3 W/I, model L = 0,2 W/I,
^2=0,1 W/l
** = Değer tespiti 1× kapaklı akvaryum, oda sıcaklığı 20°C,
Δt = Oda ve su sıcaklığı arasındaki sıcaklık farkı

Yedek parçalar

Bkz. sayfa 3.
