KÄYTTÖOHJE climacontrol+ M EHEIM

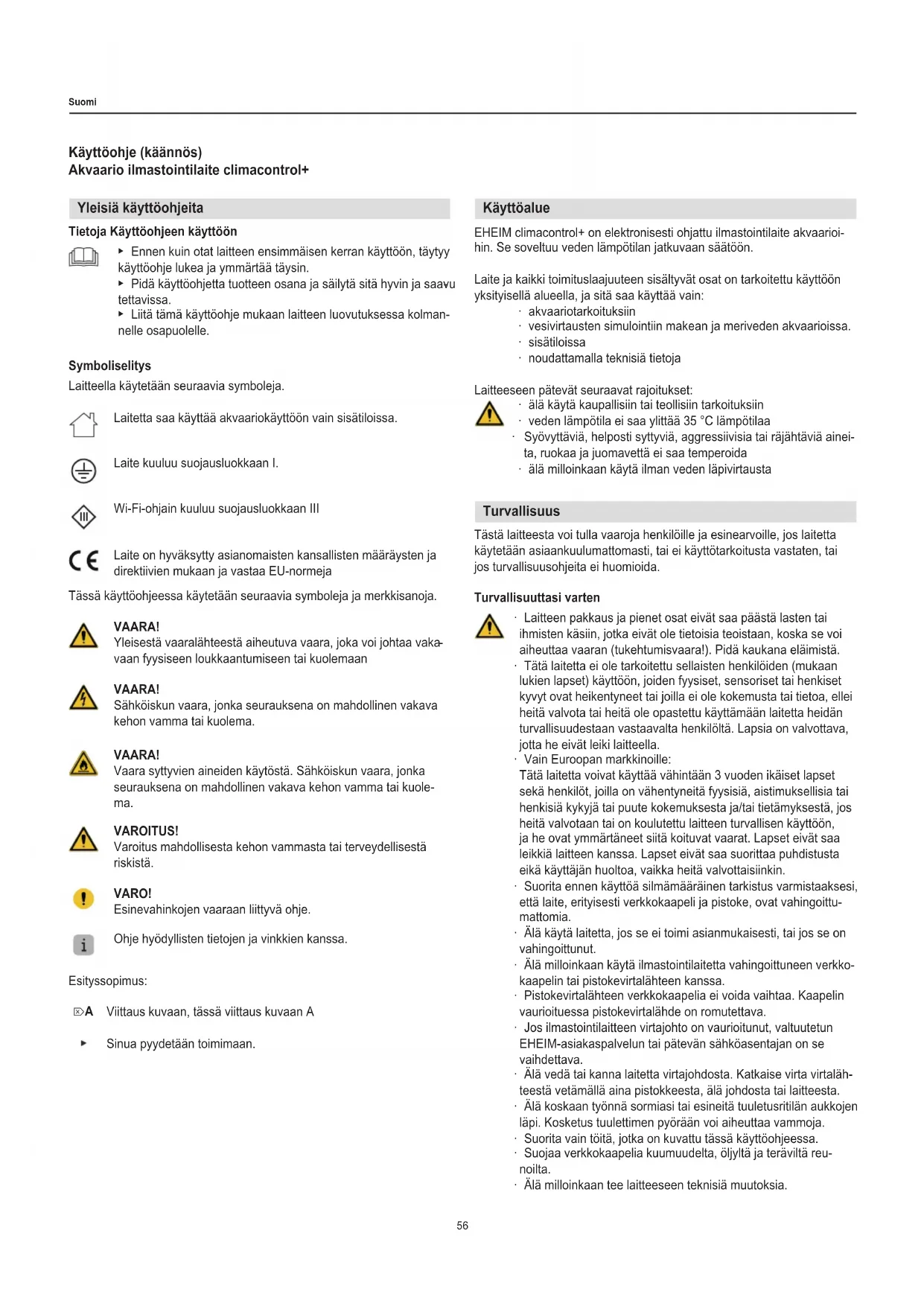

Käyttöohje (käännös)

Akvaario ilmastointilaite climacontrol+

Yleisiä käyttöohjeita

Tietoja Käyttöohjeen käyttöön

• Ennen kuin otat laitteen ensimmäisen kerran käyttöön, täytyy käyttöohje lukea ja ymmärtää täysin.
• Pidä käyttöohjetta tuotteen osana ja säilytä sitä hyvin ja saavu tettavissa.
• Liitä tämä käyttöohje mukaan laitteen luovutuksessa kolmannelle osapuolelle.

Symboliselitys

Laitteella käytetään seuraavia symboleja.

Laitetta saa käyttää akvaariokäyttöön vain sisätiloissa.

Laite kuuluu suojausluokkaan I.

Wi-Fi-ohjain kuuluu suojausluokkaan III

Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja.

VAARA!

Yleisestä vaaralähteestä aiheutuva vaara, joka voi johtaa vakavaan fyysiseen loukkaantumiseen tai kuolemaan

VAARA!

Sähköiskun vaara, jonka seurauksena on mahdollinen vakava kehon vamma tai kuolema.

VAARA!

Vaara syttyvien aineiden käytöstä. Sähköiskun vaara, jonka seurauksena on mahdollinen vakava kehon vamma tai kuolema.

VAROITUS!

Varoitus mahdollisesta kehon vammasta tai terveydellisestä riskistä.

VARO!

Esinevahinkojen vaaraan liittyvä ohje.

Ohje hyödyllisten tietojen ja vinkkien kanssa.

Esityssopimus:

☒A Viittaus kuvaan, tässä viittaus kuvaan A

▶ Sinua pyydetään toimimaan.

Käyttöalue

EHEIM climacontrol+ on elektronisesti ohjattu ilmastointilaite akvaarioi- hin. Se soveltuu veden lämpötilan jatkuvaan säätöön.

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisellä alueella, ja sitä saa käyttää vain:

• akvaariotarkoituksiin
• vesivirtausten simulointiin makean ja meriveden akvaarioissa.
• sisätiloissa
• noudattamalla teknisiä tietoja

Laitteeseen pätevät seuraavat rajoitukset:

- älä käytä kaupallisiin tai teollisiin tarkoituksiin

• veden lämpötila ei saa ylittää 35 °C lämpötilaa
  Syövyttäviä, helposti syttyviä, aggressiivisia tai räjähtäviä ainei- ta, ruokaa ja juomavettä ei saa temperoida
• älä milloinkaan käytä ilman veden läpivirtausta

Turvallisuus

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asiaankuulumattomasti, tai ei käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida.

Turvallisuuttasi varten

Laitteen pakkaus ja pienet osat eivät saa päästä lasten tai ihmisten käsiin, jotka eivät ole tietoisia teoistaan, koska se voi aiheuttaa vaaran (tukehtumisvaara!). Pidä kaukana eläimistä.
- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tietoa, ellei heitä valvota tai heitä ole opastettu käyttämään laitetta heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia on valvottava, jotta he eivät leiki laitteella.
• Vain Euroopan markkinoille:
Tätä laitetta voivat käyttää vähintään 3 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/tai tietämyksestä, jos heitä valvotaan tai on koulutettu laitteen turvallisen käyttöön, ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta eikä käyttäjän huoltoa, vaikka heitä valvottaisiinkin.
- Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittu-mattomia.
- Älä käytä laitetta, jos se ei toimi asianmukaisesti, tai jos se on vahingoittunut.
- Älä milloinkaan käytä ilmastointilaitetta vahingoittuneen verkko- kaapelin tai pistokevirtalähteen kanssa.
- Pistokevirtalähteen verkkokaapelia ei voida vaihtaa. Kaapelin vaurioituessa pistokevirtalähde on romutettava.
- Jos ilmastointilaitteen virtajohto on vaurioitunut, valtuutetun EHEIM-asiakaspalvelun tai pätevän sähköasentajan on se vaihdettava.
- Älä vedä tai kanna laitetta virtajohdosta. Katkaise virta virtualähteestä vetämällä aina pistokkeesta, älä johdosta tai laitteesta.
- Älä koskaan työnnä sormiasi tai esineitä tuuletusritilän aukkojen läpi. Kosketus tuulettimen pyörään voi aiheuttaa vammoja.
- Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.
- Suojaa verkkokaapelia kuumuudelta, öljyltä ja teräviltä reunoilta.
- Älä milloinkaan tee laitteeseen teknisiä muutoksia.

· Käytä vain laitteen alkuperäisvaraosia ja varusteita.
- Korjauksia saa suorittaa vain EHEIM-huoltopiste.

- Suosittelemme kaikkien akvaarion sähkölaitteiden suojaamista vuotovirtasuojalaitteella, jonka suurin mitoitusvuotovirta on enintään 30 mA.

• Ennen osien asentamista ja purkamista erota aina kaikki akvaarioissa olevat laitteet sähköverkosta, jos niitä ei käytetä, ja ennen kaikkia puhdistus- ja huoltotöitä.
• Suojaa pistorasia, verkkopistoke ja pistokevirtalähde kosteudelta ja märkyydeltä. Muista ehdottomasti tehdä tippasilmukka virtajohtoa käyttäen. Tämä estää mahdollisesti kaapelia pitkin juoksevan veden joutumisen pistorasiaan ja siten oikosulun aiheuttamisen.
• Laitteen sähkötietojen ja pistokevirtalähteen täytyy täsmätä sähköverkon tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, pakkauksesta tai tästä ohjeesta.
• Älä kiinnitä useita pistorasioita tai kannettavia verkkolaitteita laitteen takaosaan.
• Laite on radiolaitedirektiivin 2014/53/EU mukainen. EU-vaa-timustenmukaisuusvakuutuksen koko teksti on saatavana seuraavasta Internet-osoitteesta: www.eheim.com.
• Käytä vain WiFi-ohjaimen mukana toimitettua pistokevirtalähdettä. Jos vaihto on tarpeen, on käytettävä alkuperäistä EHEIM-pistokkeista virtalähdettä.

• Laite sisältää syttyvää kylmäainetta R290. Työt saavat suorittaa vain kokeneet ja koulutetut R290-kaasunhallintaprosessin asiantuntijat.
  · Kylmäainepiiri ei saa vaurioitua.
• Jos laite on hävitettävä, toimi kohdan Käytöstä poistaminen ja hävittäminen mukaisesti.

Kokoonpano ja asennus

Purkaminen

VARO! Aineellinen vahinko

- Huomioi laitteen paino. Kanna laitetta aina kahdesta upotetus ta kahvasta.

Säilytä pakkausmateriaali turvallista säilytystä tai myöhempää kuljetusta varten.

1. Avaa pakkaus ja poista lisävarusteet.
2. Vedä laite ylös ja ulos pakkauksesta upotetuilla kahvoilla.
3. Poista styrofoam-lokerot ja muovipussit.
4. Tarkista, että toimitus on täydellinen.
5. Tarkista kaikki osat mahdollisten kuljetusvaurioiden varalta.

Pystytyspaikka

• Laitteen turvallisen ja asianmukaisen toiminnan varmistamiseksi sitä ei saa koskaan altistaa ilmaston vaikutuksille tai suorille lämmönläh-teille. Laitetta voidaan käyttää ympäristön lämpötila-alueella 10 °C - 38 °C.
• Laite on aina sijoitettava akvaarion vedenpinnan alapuolelle. Huomioi suurin asennuskorkeus 180 cm.

1. Aseta suojus ① ilmastointilaitteen päälle.
2. Kiinnitä suojus jakoavaimella ② neljännes kierrosta ruuveja vasemmalle ja oikealle myötäpäivään.
3. Yhdistä WiFi-ohjain ⑤RJ45-datakaapelin kautta ③ ilmastoin-tilaitteeseen.
4. Liitä WiFi-ohjain kytkentävirtalähteeseen ④.
5. Irrota tiivistetulpat liitoksesta IN ⑥ ja liitännässä OUT ⑦.

Säilytä tiivistetulpat. Voit käyttää tätä kuljetussuojana vuotavan jäännösveden estämiseksi.

Sijoittaminen akvaarion pohjakaappiin tai kaappeihin (☒G/H/I)

Huomioi vähimmäisetäisyydet paikasta vähintään 50 mm kaapin seiniin ja oviin. Pidä tuuletusaukot vapaina.

1. Valitse tasainen pinta, jolle laite asetetaan.
2. Sahaa aukko ⑨ n. 200 × 200 mm (n. 400 cm) esim. Kaapin takaseinässä varmistaaksesi raitisilman saannin sekä letkun ja sähköasennuksen asennuksen.
3. Saha aukko kaappiin ⑩ kuuman poistoilmakanavan sijoittamiseen ⑪ johtamaan laitteen kuumaa ilmaa kaapista.

• Merkitse syvennys itseliimautuvalla mallilla.
• Suosittelemme kuuman poistoilmakanavan syvennystä kaapin takaseinään. Digitaalinen näyttö on siis selvästi näkyvissä edestä. Huomioi tällöin mitat seuraavassa taulukossa:

Kuuman poistokanavan mitat
S 260 mm
T 74 mm
U > 60 mm
V	climacontrol+ S 343 mm
	climacontrol+ M 385 mm
	climacontrol+ L 427 mm

1. Työnnä laite letkun asentamisen jälkeen vastaavaa seinää vasten ja työnnä kuuma poistoilmakanava takaa syvennyksen kautta laitteeseen.

Sijoitus vapaasti seisova

Huomioi vähimmäisetäisyydet paikasta vähintään 50 mm seiniiin, huonekaluihin tai vastaaviin, jotta raitisilma ja kuuman ilman poisto saadaan optimaalisesti.

1. Valitse tasainen pinta, jolle laite asetetaan.

Letkujen asentaminen (☒J/K)

VARO! Aineellinen vahinko

- Käytä laitetta vain puhtaalla, suodatetulla vedellä.

• Huomioi asennusesimerkit ➕B/C/D.
• Suodattimen optimaalisen ja tehokkaan kierrätystehon takaamiseksi suosittelemme käyttämään akvaariosuodattimia ja ilmastointilaitteita erillisillä vesipiireillä (☒C).

• Suosittelemme voitelemaan liitososat kevyesti vaseliinilla asennuksen helpottamiseksi.

• Vie letku (∅ 16/22) letkunkiristimen ⑫ ja letkun varmistus ⑬ läpi.

• Liu'uta liitosmutteri ⑭ letkun liittimeen ⑯.
• Aseta tiiviste ⑮ liitosmutteriin.
• Yhdistä letku tuloistukan kanssa.

i Vedä ensin alennusholkista ∅ 19/27 letkulla ⑰ tuloistukan päälle. Yhdistä sitten letku.

1. Varmista letkulitäntä letkulukolla. Käytä tähän pihtejä.
2. Liitä suodattimen tai pumpun painepuoli (palaa akvaarioon) liitäntään IN ilmastointilaitteella. Liitä veden paluu akvaarioon liittimellä OUT ilmastointilaitteella.
3. Kiristä letkuliitäntöjen liitosmutterit vain käsitiukkuuteen. Älä käytä pihtejä!

Huolto

VAARA! Sähköisku!

▶ Vedä WiFi-ohjaimen pistokkeellinen virtalähde ja ilmastointilaitteen virtapistoke irti ennen huoltotöiden suorittamista.

VARO! Aineellinen vahinko

• Älä käytä puhdistukseen mitään kovia esineitä tai syövyttäviä puhdistusaineita.
• Kaikki osat eivät ole konepesun kestäviä.

Jäljempänä olevissa kappaleissa kuvataan huoltotöitä, jotka ovat välttämättömiä optimaaliseen ja häiriöttömään käyttöön. Säännöllinen huolto pidentää kestoikää ja varmistaa pitkältä ajanjaksolta läpäisysuodattimen toiminnan.

Ilmansuodattimen puhdistus

Huoltosuositus

Puhdista ilmansuodatin ⑲ n. 2-3 viikon välein, mutta vähintään kerran kuukaudessa.

1. Taita muovinen säleikkö ⑳ ilmastointilaitteen etuosaa kohti.
2. Irrota ilmansuodatin ja puhdista suodatin haalealla vedellä.
3. Aseta kuiva ilmansuodatin takaisin eteen ja sulje muovinen säleikkö.

Ennen kuin irrotat letkuletkut ilmastointilaitteesta, keskeytä vesikierto sammuttamalla pumppu tai suodatin. Paina molempia letkunkiristimiä ⑫ yhdessä veden vuotamisen estämiseksi.

Käyttöönotto

VARO! Aineellinen vahinko

• Älä käytä ilmastointilaitetta ilman, että sen läpi virtaa vettä.
  ▶ Varmista, että vesikierto on muodostettu ja putkisto on tuuletet-tu kokonaan

• Käynnistä pumppu tai suodatin vesikierron luomiseksi.

• Odota noin 2 minuuttia, kunnes ilma putkijärjestelmästä on täysin poistunut.
• Tarkista letkuliitännät ⑥/⑦ ilmastointilaitteella tiiviyden suhteen (☒F).
• Kytke virtalähde pistorasiaan ④ WiFi-ohjaimella.
• Laita ilmastointilaitteen verkkopistoke ⑧ verkkopistorasiaan. Edessä oleva näyttö näyttää OFF (☒L).

Käyttö WLAN-yhteydellä

VARO! Aineellinen vahinko

- Älä kytke muita laitteita kuin mukana toimitettu WiFi-ohjain.

Järjestelmävaatimus

WLAN-yhteensopiva päätelaite (älypuhelin, tabletti, muistikirja jne.)

Verkon luominen

1. Kytke virtalähde verkkopistorasiaan Tila-LED ⑱ palaa.

• Tila-LED vilkkuu valkoisena: Verkkoa haetaan tai luodaan
• Tila-LED palaa sinisenä: Uusi verkko on luotu
• Laitteen näytössä näkyy veden nykyinen lämpötila.
• Kompressori käynnistyy 2 minuutin viiveellä, kun se käynnistetään ensimmäisen kerran.

Yhdistä WLAN-verkkoon

1. Avaa päätelaitteen verkkoasetukset (älypuhelin, tabletti, muistikirja jne.).
2. Yhdistä päätelaite WLAN-verkkoon (SSID) EHEIM heater XXXXXXXX.
3. Kirjoita verkon suojausavain (Key).

Löydät verkon suojausavaimen WiFi-ohjaimen takana olevasta tarrasta. Vaihtoehtoisesti voit myös skannata QR-koodin 1 (katso tarra) yhteyden muodostamiseksi.

Siirry verkkosivustolle

1. Avaa selain ja kirjoita seuraava verkko-osoite: http://192.168.1.1, eheimdigital tai eheimdigital.local

Vaihtoehtoisesti voit myös skannata QR-koodin 2 (katso tarra) avataksesi ohjelmiston selaimessa.

Alkuasetukset

1. Valitse haluamasi kieli kielivalinnasta ja noudata alkuasetuksia koskevia ohjeita.

Lataa yksityiskohtaiset ohjeet ohjelmistolle QR-koodin avulla etusivulta tai osoitteesta www.eheim.com.

Tila-LED-merkkivalon merkitys

• Tila-LED vilkkuu valkoisena: Verkkoa haetaan tai luodaan
• Tila-LED palaa sinisenä: Laitte on luonut verkon
• Tila-LED palaa vihreänä: Laite on kytketty toiseen EHEIMdigital-laitteeseen

Näyttäminen näytöllä (☒L)

Näytössä näkyy jatkuvasti nykyinen veden lämpötila käyttötilassa.

Symbolien merkitys
OFF Laite on sammutettu.
°C Veden lämpötila mitataan Celsius-asteina.
°F	Veden lämpötila mitataan Fahrenheit-asteina.
	Vilkuu: Jäähdytystilaa valmistellaan.Palaa: Jäähdytys on kytketty päälle. Ilmastointilaite jäähtyy.
	Palaa: Lämmitys on kytketty päälle. Ilmastointilaite lämmittää.

Käytöstä poistaminen ja hävittäminen

Hävittäminen

Huomioi laitteen hävittämisen tapauksessa kulloisetkin lailliset määräykset.

Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus muodostuu kierrätyskelpoisista materiaaleista. Hävitä nämä ympäristöystävällisesti ja toimita nämä uudelleenkäyttöön.

Häiriöiden poistaminen

VAARA! Sähköisku!

▶ Vedä pistokevirtalähteen verkkopistoke irti ennen häiriöiden poistamista.

Häiriö Mahdollinen syy Korjaus

Näyttö ei kytkeydy päälle	Ei virransyöttöä	▸ Tarkista, että virtapistoke on kunnolla pistorasiassa
Näytössä näkyy jatkuvasti OFF	WiFi-ohjain ei ole käyttövalmis	▸ Tarkista, että verkkovirtalähde on kytketty kokonaan pistorasiaan▸ Tarkista, onko verkkovirtalähteen kaapeli kytketty WiFi-ohjaimeen ja kytketty kokonaan
Riittämätön vesijäähdytys tai veden lämmitys, tavoitelämpötilaa ei saavuteta	Riittämätön vesikierto	▸ Tarkista, onko akvaariosuodatin tai pumppu toiminnassa▸ Tarkista, ettei letkun asennuksessa ole taittumia tai poikkileikkauksia▸ Puhdista akvaariosuodatin tai pumppu▸ Puhdista putkisto
	Jäähdytysteho tai lämmitysteho liian pieni vesimäärälle	▸ Tarkista suorituskykytiedot (katso tekniset tiedot)
	Akvaario ja/tai putkisto on eristetty riittä-mättömästi tai letkut ovat liian pitkiä	▸ Eristä putkisto tai akvaarion seinät▸ Asenna letkut mahdollisimman lyhyiksi
	Lisääntynyt virtausvastus letkujärjes-telmän lisävarusteiden (esim. CO2-re-aktorit, UVC-selkeyttäjät tai vastaavat) ansiosta	▸ Vähennä virtausvastusta▸ Käytä ilmastointilaitetta erillisen vesipiirin kautta
	Ei lämmintä poistoilmaa lämpimästä poistoilmakanavasta	▸ Jäähdytyskompressori ei toimi kunnolla. Ota yhteyttä EHEIM -asia kaspalveluun: www.eheim.com

Muissa häiriöissä käänny EHEIM-huollon puoleen.

Virheilmoitukset (näyttö)

VAARA! Sähköisku!

▶ Vedä pistokevirtalähteen verkkopistoke irti ennen häiriöiden poistamista.

Ilmoitus Mahdollinen syy Korjaus

P1	Veden lämpötilan anturi on viallinen	▸ Ota yhteyttä EHEIM-asiakaspalveluun: www.eheim.com
P2	Ylikuumenemissuojan lämpötila-anturi on viallinen	▸ Ota yhteyttä EHEIM-asiakaspalveluun: www.eheim.com
HA	Veden lämpötila on asetetun tavoitelämpötilan yläpuolelle	▸ Tarkista, onko akvaariosuodatin tai pumppu toiminnassa▸ Tarkista, ettei letkun asennuksessa ole taittumia tai poikkileikkauksia▸ Puhdista akvaariosuodatin tai pumppu▸ Puhdista putkisto
		▸ Tarkista, onko jäähdytystoiminto kytketty päälle
HA2(Ylikuumenemi-nen)	Ilmansuodatin ja/tai tuuletusritilä likaiset ▶ Puhdista ilmansuodatin
	Ympäristön lämpötila on liian korkea	▸ Varmista, että laitetta käytetään ympäristön maksimilämpötilassa +38 °C
	Laitteen ilmanvaihtojärjestelmä on vaurioitunut	▸ Ota yhteyttä EHEIM-asiakaspalveluun: www.eheim.com
LA	Veden lämpötila on alle asetetun tavoitelämpötilan	▸ Tarkista, onko akvaariosuodatin tai pumppu toiminnassa▸ Tarkista, ettei letkun asennuksessa ole taittumia tai poikkileikkauksia▸ Puhdista akvaariosuodatin tai pumppu▸ Puhdista putkisto
		▸ Tarkista, onko lämmitystoiminto kytketty päälle

Muissa häiriöissä käänny EHEIM-huollon puoleen.

Tekniset tiedot

climacontrol+ S M L
Tyyppi		3750	3751	3752
Akvaarion koko enintään		500 l	1 000 l	2 000 l
Verkkojännite/taajuus		230 V / 50 Hz
Tehonkulutus (jäähdytystila)		260 W (230 V)	300 W (230 V)	400 W (230 V)
Jäähdytskapasiteetti: *
Veden lämpötila 25 °C1	maks.	500 l	1 000 l	2 000 l
Veden lämpötila 12°C2	maks.	200 l	300 l	500 l
Melutaso / 80 cm (jäähdytystila)		~47 – 50 dB	~50 – 53 dB	~51 – 54 dB
Tehon kulutus (lämmitystila)		300 W
Lämmitysteho Δt **		~15 °C	~10 °C	~6°C
Letkuliitäntä letkulle ∅	IN	∅ 16/22 mm/alennusholkilla 19/27 mm
	OUT
Veden virtaus	min.	500 l/h
	maks.	800 l/h
Järjestelmän paine	maks. 1 bar / 14,4 psi
Paino		17,0 kg	18,7 kg	19,7 kg
Mitat (P×L×K)		310,310,447 cm	310,310,489 cm	310,310,531 cm
Pistorasiaan kytkettävä virtualähde
Tyyppi		7341218
Pistoke		EUR
Tulo		100-240 V / 50/60 Hz / 0,4 A
Lähtö		5 V DC / 1 A / 5 W

* = Arvion määrittäminen: 1× Akvaario suojuksella, huoneen lämpötila 30 °C, lämpökuorma
^1 Malli S ja M = 0,3 W/l, malli L = 0,2 W/l,
^2 = 0,1 W/I
** = arvon määrittäminen 1× akvaario suojuksella, huoneen lämpötila 20 ° C,
Δt = Lämpötilaero huoneen ja veden lämpötilan välillä

Varaosat

Katso sivu 3.
