Marka	Kärcher
Model	BR 4735 Esc
Ürün Tipi	Yürüyen merdiven temizleyici / Yürüyen merdiven yıkama makinesi
Kullanım	Profesyonel ve endüstriyel (oteller, okullar, hastaneler, fabrikalar, mağazalar, ofisler)
Çalışma Genişliği	470 mm
Boyutlar (UxGxY kılavuz ile)	1150 x 480 x 1050 mm
Ağırlık (nakliye)	90 kg
İzin verilen toplam ağırlık	125 kg
Elektrik beslemesi	220-240 V / 50-60 Hz
Nominal güç	1400 W
Kontrol gerilimi	12 V
Koruma sınıfı	IPX4
Pompa basıncı	3-4 bar
Su tüketimi	25-50 L/saat
Temiz su deposu kapasitesi	35 L
Kirli su deposu kapasitesi	35 L
Döner fırça hızı	870 dev/dk
Emiş fırçası hızı	1090 1/dk
Ses basıncı seviyesi	<75 dB(A)
Temizleme modları	Toz emme, bakım temizliği, temel temizlik
Güvenlik donanımları	Ayak pedalı (acil durdurma), sabitleme freni
Günlük bakım	Nozulları, tüy süzgecini, fırçaları, güç kablosunu kontrol edin
Garanti	Yerel koşullara göre, malzeme veya üretim hatalarının onarımı
Aksesuarlar	Orijinal yedek parçalar ve aksesuarlar önerilir

Sık sorulan sorular - BR 4735 Esc Kärcher

Kärcher BR 4735 Esc nasıl çalıştırılır?

İlk kullanımdan önce, 10 litre temiz su doldurarak ve cihazı temel temizlik modunda basınç düşene kadar çalıştırarak antifrizi çıkarın. Kılavuzu monte edin, temiz su deposunu su ve uygun bir deterjanla doldurun, ardından cihazı yürüyen merdivenin önüne yerleştirin. Fişi takın, fırça kafasını pedalla indirin, ayak pedalına basın ve istediğiniz temizleme modunu seçin.

BR 4735 Esc ile hangi deterjanlar kullanılır?

Yalnızca Kärcher tarafından önerilen, solvent, hidroklorik asit veya hidroflorik asit içermeyen deterjanları kullanın. Aşırı köpüren deterjanlardan kaçının. Ambalaj üzerindeki güvenlik talimatlarına uyun.

Temiz su ve kirli su depoları nasıl boşaltılır?

Tahliye tapalarını sökün: temiz su tahliye hortumu (2) ve kirli su tahliye hortumu (3). Her kullanımdan sonra depoları boşaltın ve durulayın. Kalıntıları çevreye atmayın.

Cihaz çalışmazsa veya servis sırasında durursa ne yapmalı?

Kirli su deposunun dolu olup olmadığını kontrol edin (lamba yanıyorsa). Doluysa boşaltın. Ayak pedalına basıldığından emin olun. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Fırçalar ve nozullar nasıl temizlenir?

Rulman kapağını sökerek döner ve emiş fırçalarını çıkarın. Temizleyin ve aşınmışsa değiştirin. Emiş nozulları için, agresif olmayan aletlerle kirleri temizleyin. Ayrıca tüy süzgecini düzenli olarak temizleyin.

Hangi temizleme modları mevcuttur?

Üç mod: Toz emme (son işlem için), Bakım temizliği (hafif kir için, azaltılmış su miktarı ile) ve Temel temizlik (yoğun kir için, su ve deterjan ile). Mod ana şalter aracılığıyla seçilir.

Cihaz nasıl düzenli olarak bakımı yapılır?

Her kullanımdan önce nozulları, acil durdurma pedalını, arka tekerlekleri ve fırçaların durumunu kontrol edin. 100 saatlik servisten sonra bağlantı elemanlarını ve tahrik kayışını kontrol edin. Dış yüzeyi nemli bir bez ve hafif bir deterjanla temizleyin.

Önemli güvenlik talimatları nelerdir?

>5° eğimlerde kullanmayın. Her zaman bir elinizi kılavuzda tutun. Takı veya bol giysi giymeyin. Herhangi bir bakım öncesinde fişi çekin ve tekerlekleri kilitleyin. Cihaz sadece iç mekanlarda ve iyi durumdaki yürüyen merdivenlerde kullanılmalıdır.

BR 4735 Esc için yedek parçalar nerede bulunur?

Sadece orijinal Kärcher parçaları kullanın. www.kaercher.com adresini ziyaret edin veya yetkili satıcınızla iletişime geçin. Garanti, malzeme hatalarını kapsar ancak normal aşınmayı kapsamaz.

Cihaz güvenli bir şekilde nasıl taşınır?

Arka tekerlekleri kilitleme koluyla kilitleyin. Makineyi kayışlarla koruyun. Cihazı çalışan bir yürüyen merdivende asla taşımayın. Ağırlığa (90 kg) dikkat edin ve uygun ekipman kullanın.

KULLANIM KILAVUZU BR 4735 Esc Kärcher

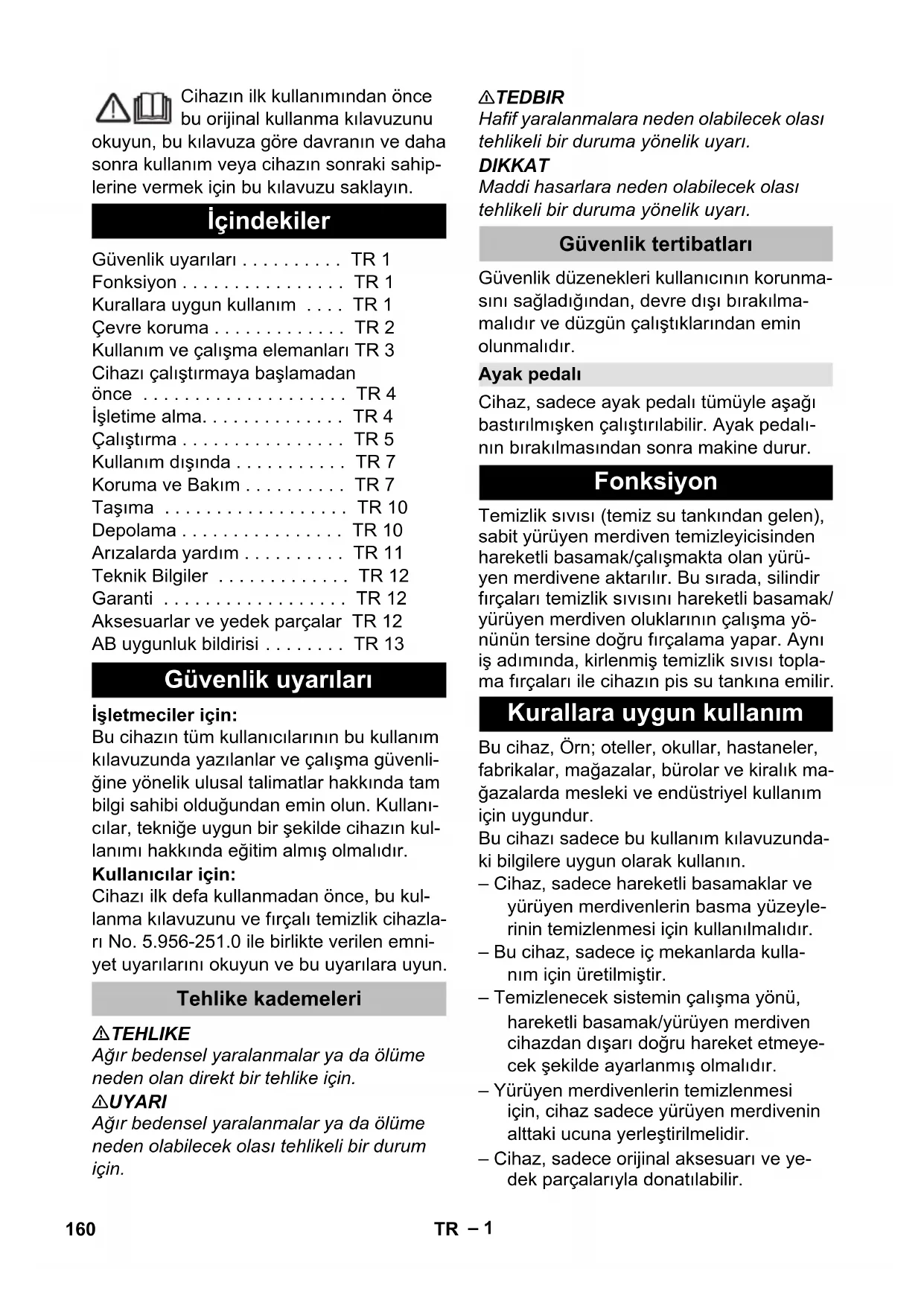

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Güvenlik uyarıları ..... TR 1

Fonksiyon ..... TR 1

Kurallara uygun kullanım .... TR 1

Çevre koruma ..... TR 2

Kullanım ve çalışma elemanları TR 3

Cihazı çalıştırmaya başlamadan önce TR 4

Cihazı çalıştırmaya başlamadan önce TR 4

İşletime alma. TR 4

Çalıştırma ..... TR 5

Kullanım dışında ..... TR 7

Koruma ve Bakım ..... TR 7

Taşıma TR 10

Depolama ..... TR 10

Arızalarda yardım ..... TR 11

Teknik Bilgiler ..... TR 12

Garanti ..... TR 12

Aksesuarlar ve yedek parçalar ..... TR 12

AB uygunluk bildirisi ..... TR 13

Güvenlik uyarıları

İşletmeciler için:

Bu cihazın tüm kullanıcılarının bu kullanım kılavuzunda yazılanlar ve çalışma güvenliğine yönelik ulusal talimatlar hakkında tam bilgi sahibi olduğundan emin olun. Kullanıcılar, tekniğe uygun bir şekilde cihazın kullanımı hakkında eğitim almış olmalıdır.

Kullanıcılar için:

Cihazı ilk defa kullanmadan önce, bu kullanma kılavuzunu ve fırçalı temizlik cihazları No. 5.956-251.0 ile birlikte verilen emniyet uyarılarını okuyun ve bu uyarılara uyun.

Tehlike kademeleri

TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠ UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

▲TEDBİR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Ayak pedalı

Cihaz, sadece ayak pedalı tümüyle aşağı bastırılmışken çalıştırılabilir. Ayak pedalının bırakılmasından sonra makine durur.

Fonksiyon

Temizlik sıvısı (temiz su tankından gelen), sabit yürüyen merdiven temizleyicisinden hareketli basamak/çalışmakta olan yürüyen merdivene aktarılır. Bu sırada, silindir fırçaları temizlik sıvısını hareketli basamak/yürüyen merdiven oluklarının çalışma yönünün tersine doğru fırçalama yapar. Aynı iş adımında, kirlenmiş temizlik sıvısı toplama fırçaları ile cihazın pis su tankına emilir.

Kurallara uygun kullanım

Bu cihaz, örn; oteller, okullar, hastaneler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki ve endüstriyel kullanım için uygundur.

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

– Cihaz, sadece hareketli basamaklar ve yürüyen merdivenlerin basma yüzeylerinin temizlenmesi için kullanılmalıdır.

Bu cihaz, sadece iç mekanlarda kullanım için üretilmiştir.

Temizlenecek sistemin çalışma yönü, hareketli basamak/yürüyen merdiven cihazdan dışarı doğru hareket etmeyecek şekilde ayarlanmış olmalıdır.

Yürüyen merdivenlerin temizlenmesi için, cihaz sadece yürüyen merdivenin alt ucuna yerleştirilmelidir.

Cihaz, sadece orijinal aksesuarı ve yedek parçalarıyla donatılabilir.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Kullanım ve çalışma elemanları

1 İtme yayı 2 Temiz su tahliye hortumu 3 Pis su tahliye hortumu 4 Şebeke fişi 5 Çekme desteği kancası 6 Ayak pedalı 7 Kilitleme kollu arka tekerlekler

8 Pis su deposunun kapağı 9 Ön tekerlekler 10 Pis su deposu 11 Temiz su deposunun dolum ağzı 12 Fırça kafasını indirme/kaldırma pedalı 13 Fırça kafasını kilitleme kolu

Kumanda paneli

1 Çalışma saati sayacı 2 Pompa basıncı göstergesi 3 Cihaz şalteri 4 "Pis su deposu dolu" kontrol lambası 5 "Fırça motorunda aşırı yük" kontrol lambası

Cihazdaki semboller

Kirli su tahliyesi

Temiz su tahliyesi

Temiz su deposunun dolum ağzı

Park freni

Ayak pedalı

Cihazı yatırmadan önce, temiz su tankını ve kirli su tankını boşaltın.

Cihazı çalıştırmaya başlamadan önce

→ Ahşap palete kadar ambalajı çıkartın.

İtme demirinin takılması

→ İtme demirini cihazdaki girintilerin içine yerleştirin. → İtme demirini, ekteki 4 civatayla sabitleyin. → Koruyucu kapakları sabitleyin. → Çekme desteği kancalarını itme demirine asın.

İndirme

→ Arka tekerlekleri sabitleyin, tekerleklerin kilitlenmesi için kullanılan ahşap takozları çıkartın. → Palette ait işaretlenmiş dört zemin tablası civatalarla sabitlenmiştir. Bu tahtaları sökün.

→ Tahtaları paletin kenarına koyun. Tahtaları, cihazın tekerleklerinin önünde olacak şekilde hizalayın. Tahtaları civatalarla sabitleyin. → Cihazı yavaşça rampadan itin.

Antifrizin boşaltılması

Not:

Cihaz, üretim sırasında antifriz ile durulanmıştır. İlk çalıştırmadan önce, antifriz çıkarılmalıdır.

→ 10 litre temiz suyu temiz su tankına doldurun. → Ayak pedalına basın. → Cihaz şalterini temel temizlik konumuna getirin. → Manometredeki basınç düşene kadar cihazı çalışır durumda bırakın.

İşletime alma

Hareketli basamak/yürüyen merdiven hazırlığı

TEHLİKE

Yaralanma tehlikesi! Cihaz, asılı durabilir ve yürüyen bant/yürüyen merdiven tarafından sürüklenebilir. Sıkışan nesneleri temizlemeden ve çıkarmadan önce, basamakları ve oluk profilini deformasyona karşı kontrol edin. Acil bir duruma karşı, yürüyen bant/yürüyen merdivenin acil kapatma tuşunun nerede olduğunu öğrenin.

→ Temizlik sırasında ve basamak yüzeyleri henüz nemliyken, hareketli basamak/yürüyen merdiveni geniş bir alanda bloke edin. → Hareketli basamak/yürüyen merdiveni çalıştırın. → Hareketli basamak/yürüyen merdivenin cihazdan dışarı doğru çalıştığından emin olun.

Cihazın hazırlanması

→ Cihazın taraklar ve kılavuz rayının hareketli basamak/yürüyen merdiven üreticisine uygun olup olmadığını kontrol edin. Gerekirse taraklar ve kılavuz rayı değiştirin.

→ Temiz su deposunun kapağını açın. → Temiz su doldurun.

DİKKAT

Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir.

Sadece çözücü maddeler, tuz ve hidroflüorik asit çözeltisi içermeyen temizlik maddeleri kullanın.

Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

Not:

Aşırı köpüklenen temizlik maddeleri kullanmayın.

→ Temizlik maddesini doldurun. → Temiz su deposunun kapağını kapatın. → Cihazı hareketli basamak/yürüyen merdiven sahanlığına götürün.

Çalıştırma

TEHLİKE

Yaralanma tehlikesi!

• Cihazı eğimli yüzeylerde kullanmayın.
• Ayak pedalına sadece bir ayak ile basın. Diğer ayak, yere sıkı ve sağlam bir şekilde basmalıdır.
• İtme dirseğini, daima en az bir elle sıkıca kavrayın.
• Bol kıyafet veya takılar, yürüyen bant/yürüyen merdivenin hareketli parçalarına sıkışabilir. Bu nedenle takıları çıkarın, dar kıyafet ve iş ayakkabıları giyin.

Temizlik türleri

Temizlik süresi, kirlenme derecesine bağlıdır ve üç temizlik türüne ayrılmıştır.

Kuru emme

Daha önceden temizlenmiş hareketli basamak/yürüyen merdivenin kurutulması.

Koruma temizliği

Hafif kirli hareketli basamak/yürüyen merdivenin temizlenmesi (genel olarak kısa, düzenli zaman dilimlerinde). Bu ayarda, cihaz azaltılmış su miktarı ile çalışır. Su pompası periyodik olarak devreye girer.

Ana temizlik

Çok kirli hareketli basamak/yürüyen merdivenin temizlenmesi (genel olarak daha uzun bir zaman diliminde temizlik yapılmamışsa). Çok kirli bölgeler elle önceden temizlenmelidir.

Temizlik uyarıları

– Kaba, açıktaki kiri önce elinizle süpürün. – Katı cisimleri (örn. taşlar) basamak yüzeyinin oluklarından temizleyin. – Yürüyen merdivenlerde basamakların alın yüzeylerini elinizle temizleyin. – Üst üste gelen hatlardaki basamak yüzeylerini temizleyin. Bu amaçla cihazı çalışma pozisyonundan hareket ettirin ve vanayı kaydırın. – Temizlik sırasında basamak yüzeylerini gözlemleyin. Yüzeyler nemli olmalı fakat ıslak olmamalıdır. Geride hiç köpük kalmamalıdır. – İlk önce nemli (temizlik sıvısıyla) daha sonra kuru (cihaz şalteri kuru temizleme konumunda) şekilde temizleyin. – Son olarak, temizlik sıvısı artıklarını gidermek için temiz suyla bir kez temizleyin.

Temizleme modu

TEHLİKE

Yaralanma ve elektrik çarpması tehlikesi! Uzatma kablosunu, daima sıkışmayacak veya ezilmeyecek ve takılma riski oluşturmayacak şekilde döşeyin.

→ Şebeke fişini takın.

→ Uzatma kablosunun ucunu, köşebent olarak çekme desteği kancasına asın. → Arka tekerlekleri kilitleyin.

→ Cihazı, ön tekerlekler hareket halindeki hareketli basamak/yürüyen merdivenin ilk basamak yüzeyine değmeyecek şekilde sahanlığa itin. → Fırça kafasını indirme pedalına basın. Fırça kafası indirilir ve kilitleme kolu yerine oturur.

→ Ayak pedalına bir ayağınızla basın ve bu sırada cihazı yana doğru ileri ve geri hareket ettirin. Cihaz, basamak yüzeylerindeki oluklarda merkezlenir, daha sonra bir hışırtı sesi duyulur.

TEHLİKE

Yaralanma tehlikesi! Cihaz, yürüyen merdiven üzerine aşağıda belirtilenden daha fazla itilmemelidir. Aksi takdirde, cihazın yürüyen merdiven tarafından sürüklenme riski vardır. Tehlike durumunda, hemen yürüyen merdivenin acil kapatma tuşuna basın. Temizlik kafası yürüyen merdiven üzerinde yassı şekilde durmalıdır.

→ Cihaz şalterini koruma temizliği ya da temel temizlik konumuna getirin. Cihaz çalışır.

Not:

Kirli su deposu dolu olduğunda, cihaz kapanır. Tekrar işletme alındığında, kirli su deposunu boşaltın ve cihaz düğmesini kısa süreliğine "0" konumuna getirin.

Hareketli basamak/yürüyen merdiven 1 ila 2 tur çalışmana kadar temizlik yapın. Daha sonra cihazı yana kaydırın ve yeni temizlik işlemini başlatın.

Cihazın yana kaydırılması

→ Cihaz şalterini kuru temizlik konumuna getirin. Kuru temizlik etkinleştirilir. → Pompa basıncını 0 bar'a düşürün. → Cihaz anahtarını "0" konumuna getirin. → Ayak pedalını bırakın. → Fırça kafasını kaldırma pedalına basın. Fırça kafası kaldırılır. → Cihazı yana kaydırın. → Fırça kafasını indirme pedalına basın. Fırça kafası indirilir ve kilitleme kolu yerine oturur. → Ayak pedalına basın ve cihazı basamak yüzeylerinin oluklarında merkezleyin. → Cihaz şalterini koruma temizliği ya da temel temizlik konumuna getirin. Son olarak, temizlik sıvısı artıklarını gidermek için temiz suyla bir kez temizleyin.

TEHLIKE

Yaralanma tehlikesi! Temizleme sıvısı ilave etmek için, cihazı daima çalışma pozisyonundan uzaklaştırın.

Kullanım dışında

Temizliğin tamamlanması

→ Cihaz şalterini kuru temizlik konumuna getirin. Kuru temizlik etkinleştirilir. → Pompa basıncını 0 bar'a düşürün. → Cihaz anahtarını "0" konumuna getirin. → Ayak pedalını bırakın. → Kilitleme kolu ve fırça kafasını kaldırma pedalına basın. Fırça kafası kaldırılır. → Arka tekerlekleri çözün. → Sabit bir zeminde durana kadar cihazı çalışma pozisyonu ve sahanlıktan dışarı hareket ettirin.

Cihazın kapatılması

→ Şebeke fişini prizden çekiniz.

→ Kalan temizlik sıvısını boşaltın ve tasfiye edin. → Pis suyu boşaltın ve imha edin. → Cihazı içten ve dıştan temizleyin. Tankı temiz suyla yıkayın. → Cihazı sadece donma emniyeti sağlanmış bir yerde ve düz, temiz bir zeminde durdurun. → Arka tekerlekleri kilitleyin. Hareketli basamak/yürüyen merdiven blokajını sadece tüm çalışma bölgesi kuruduktan sonra açın. Hareketli basamak/yürüyen merdivende ıslaklık olması durumunda, kayma sonucu kaza tehlikesi bulunmaktadır.

Koruma ve Bakım

TEHLIKE

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce:

→ Cihaz anahtarını "0" konumuna getirin. → Şebeke fişini prizden çekin. → Arka tekerlekleri kilitleyin. → Kalan temizlik sıvısını boşaltın ve imha edin. → Pis suyu boşaltın ve imha edin.

Cihazın temizlenmesi

DİKKAT

Hasar tehlikesi! Cihaza su püskürtmeyin ve aşındırıcı temizlik maddeleri kullanmayın.

→ Cihazın dışını, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin. → Pis su tankının içini silin. → Toz süzgecini temizleyin.

Bakım aralıkları

Cihazı bakım pozisyonuna yatırın.

Çeşitli kontrol ve bakım çalışmaları yapabilmek için, yürüyen merdiven temizleyicisine alt taraftan ulaşılabilmelidir.

Ön gövde yüzeyi üzerinde durana kadar cihazı yardımcı bir kişiyle birlikte öne yatırın.

Her gün kullanımdan önce

→ Memelerin püskürtme performansını kontrol edin. → Emme memelerine kirlenme kontrolü yapın. → Ayak pedalının Acil Kapatma fonksiyonunu kontrol edin.

Ayak pedalına basın, cihaz şalterini kuru temizleme konumuna getirin, cihaz çalışmaya başlamalıdır. Ayak pedalını bırakın, cihaz durmalıdır.

Onarımları sadece müşteri hizmetlerinin yapmasını sağlayın.

→ Arka tekerleklerin kilitlenmesini kontrol edin.

Onarımları sadece müşteri hizmetlerinin yapmasını sağlayın.

→ Aşınma kontrolü yapın:

Silindir fırçaları, toplama fırçaları, taraklar, kılavuz ray, hortumlar, durdurucu ve ön tekerlekler. İhtiyaç anında, durdurucu ve ön tekerlekleri sadece müşteri hizmetlerinin değiştirmesini sağlayın.

→ Elektrik kablosu ve elektrik fişine hasar ve kırılma kontrolü yapın. Değiştirme işlemini sadece müşteri hizmetleri ya da elektrik teknisyenlerinin yapmasını sağlayın.

100 çalışma saatinden sonra

→ Tüm sabitleme parçalarına sıkı oturma kontrolü yapın. → Tahrik kayışına gerilim ve aşınma kontrolü yaptırın (müşteri hizmetleri).

Bakım çalışmaları

Toz süzgecinin temizlenmesi

→ Sac kapağı içten yuvarlak anahtarla (Torx) sökün.

Not:

Kirli su tahliye hortumunun tutucusunda, bir alyen anahtarı (torx) bulunmaktadır.

→ Toz süzgecini temizleyin. → Sac kapağı vidalayın.

Silindir fırçaları ve toplama fırçalarının değiştirilmesi

→ Her 4 cıvatayı sökün ve yatak kapağını çıkartın.

→ Silindir fırçaları (büyük) ve toplama fırçalarını (küçük) dışarı çekin ve değiştirin (fırçaların altıgen yuvalarına dikkat edin!).

Taraklar ve emme memelerini bu iş adımında kontrol edin ve gerekirse değiştirin ya da temizleyin.

Tarakların değiştirilmesi

→ Tarakları dışarı çekin ve değiştirin. Bu amaçla giriş taraklarını dar, çıkış taraklarını geniş rayın üstüne itin.

Emme memelerinin temizlenmesi

→ Emme memelerindeki kirleri dışarı çekin, içeri bastırmayın.

Kılavuz rayın değiştirilmesi

→ Kılavuz ray tutucusunun sabitleme cıvatalarını gevşetin. → Kılavuz rayı sökün. → Yeni kılavuz rayı ters sırada takın. Sıkı oturmasına dikkat edin.

Temizlik sıvısı memeleri ve filtresinin kontrol edilmesi

→ Üst somunu gevşetin. Meme, conta pulu ve süzgeci dışarı alın. → Memeyi temizleyin ya da yeni memeyi üst somuna yerleştirin. → Conta pulu ve süzgeci yerleştirin ve üst somunu elinizle sıkın.

Koruyucunun değiştirilmesi

→ Koruyucuyu bir tornavidayla sökün ve değiştirin.

Taşıma

TEHLİKE

Yaralanma tehlikesi! 5° üzerinde eğimde sürülmemelidir. Cihazı, asla yürüyen merdiven/yürüyen bantta taşımayın.

▲TEDBİR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Arka tekerlekleri kilitleyin.

→ Kaymaya karşı cihazı gergi kayışları ve halatla emniyete alın.

Depolama

TEDBİR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.

Arızalarda yardım

⚠️ TEHLİKE

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce:

→ Cihaz anahtarını "0" konumuna getirin. → Şebeke fişini prizden çekiniz.

→ Arka tekerlekleri kilitleyin. → Kalan temizlik sıvısını boşaltın ve tasfiye edin. → Pis suyu boşaltın ve imha edin.

Arıza Arızanın giderilmesi
Motor/pompa çalışmıyor ya da çalışma sırasında kendiliğinden duruyor.	Pis su deposu dolu, boşaltın.
	Ayak pedalına basın.
“Pis su deposu dolu” kontrol lambası yanıyor	Pis su deposu dolu, boşaltın.
En az 3 bar çalışma basıncına ulaşılmıyor.	Temiz su tankı boşsa, tamamen doldurun (yaklaşık 35 litre).
	Hat sistemine sızdırmazlık kontrolü yapın. Gerekirse müşteri hizmetlerinin izole etmesini sağlayın.
	Memeleri kontrol edin.
	Pompayı müşteri hizmetlerine temizletin.
Temizlenmiş basamak yüzeyleri çok ıslak.	Taraklara aşınma kontrolü yapın, ihtiyaç anında tarakları değiştirin
	Pis su tankı kapağının contasına hasar kontrolü yapın, gerekirse contayı değiştirin.
	Taraklara aşınma kontrolü yapın, ihtiyaç anında tarakları değiştirin
	Emme memeleri ve emme hortumlarına tıkanma kontrolü yapın, gerekirse temizleyin.
	Pis su deposu kapağının tamamen kapalı olup olmadığın kontrol edin.
	Doğru fırçaların takılmış olup olmadığını kontrol edin.
Temizlenmiş basamak yüzeyleri temiz değil.	Temizlik sıvısı memelerine tıkanma kontrolü yapın, gerekirse memeleri temizleyin ya da değiştirin.
	Pis su tankı kapağının contasına hasar kontrolü yapın, gerekirse contayı değiştirin.
	Silindir fırçaları ve toplama taraklarına aşınma kontrolü yapın, ihtiyaç anında değiştirin
	Temizlik sıvısını kontrol edin. Temizlik sıvısı çözeltisinin konsantrasyonunu kontrol edin.
	Taraklara aşınma kontrolü yapın, ihtiyaç anında tarakları değiştirin
	Pis su deposu kapağının tamamen kapalı olup olmadığın kontrol edin.
	Doğru fırçaların takılmış olup olmadığıni kontrol edin.
“Fırça motorunda aşırı yük” kontrol lambası yanıyor.	Cihaz şalterini "0" konumuna getirin, daha sonra tekrar istediğiniz çalışma konumuna döndürün. Arıza daha sık ortaya çıkarsa, müşteri hizmetlerini arayın.
	Bantları veya ipleri fırçalardan çıkartın.

Teknik Bilgiler

Performans değerleri
Nominal gerilim V 220-2	40
Frekans Hz 50/60
Kumanda gerilimi V 12
Nominal güç (maksi-mum)	W 1400
Emme motorunun gücü	W 800
Fırça motorunun gücü W	600
Koruma sınıfı IPX4
Pompa basıncı bar 3-4
Su tüketimi l/h 25-50
Silindir fırçanın devri	dev/dak	870
Toplama fırçasının dev-ri	dev/dak	1090
Ölçüler ve ağırlıklar
Çalışma genişliği	mm	470
Genişlik	mm	480
Uzunluk mm 1150
İtme koluyla birlikte yük-seklik	mm	1050
İtme kolu hariç yüksek-lik	mm	760
Temiz/pis su deposu-nun hacmi	I	35/35
Taşıma ağırlığı	kg yakl.	90
Müsaade edilen toplam ağırlık	kg yakl.	125
60335-2-72'a göre belirlenen değerler
Toplam titreşim değeri	m/s2	0,3
Güvensizlik K	m/s2	0,2
Ses basıncı seviyesi LpA	dB(A)	<75
Güvensizlik KpA	dB(A)	2
Ses basıncı seviyesi LWA + Güvensizlik KWA	dB(A)	90

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yürüyen merdiven temizleyicisi

Tip: 1.310-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Kullanılmış ulusal standartlar

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG
