KULLANIM KILAVUZU ATC Fp Kärcher

Akesesarlar ve yedek parcalar. 46

Güvenlik bilgileri. 46

Isletime alma. 46

Kullanim 46

Ayarlar 47

Antifriz 47

Kullanimdisina alma 47

Bakim ve koruma 47

Taşima 48

Depolama 48

Ariza durumunda yardim 48

Garanti 48

Teknik bilgiler 49

AB Uygunluk Beyani 49

Genel uyarilar

Cihazin ilk kullanimi öncesinde buoriginalisletim klavuzunu vegüvenlikle ilgili bilgilerin yer al

digi bolumü okuyun. Bu bilgilere gore hareket edin.

Daha sonraki kullanimlar ve sizden sonraki kullanicilar icin bu kilavuzu muhafaza edin.

Cévre koruma

Ambalaj malzemeleri geri donusturule bilir. Lufen ambalajlar cevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, degerl i ve geri donusturulebilir malzemelerin yani sira yanlis kullanilmasi vya yanlis imha edilmesi durumunda insan sagligi ve cevre icin potansiyel tehlike teskil edebilecek piller, akuler veya yaclar icerebilir. Ancak cihazin usulune uygun sekilde calistirilmasi icin bu parcalar gereklidir. Bu sembol ile isaretlenen cihazlar evsel atik ile birlikte imha edilmemelidir.

Icindekiler hakkinda uyarilar (REACH) Icindekiler hakkinda ayrintili bilgileri bulabileceginiz adres: www.kaercher.com/REA-CH

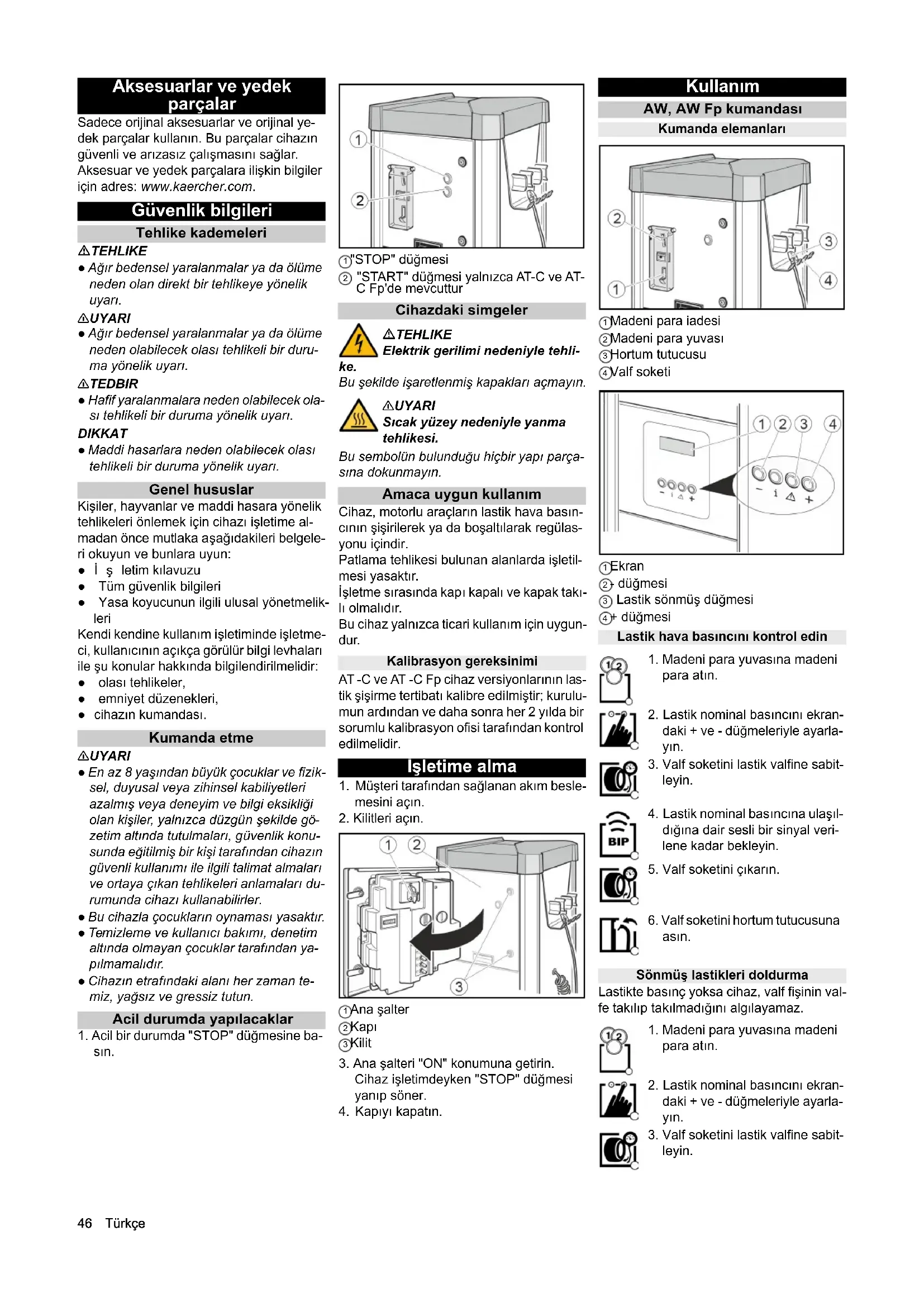

Aksesuarlar ve yedek parçalar

Sadece original aksesuarlar ve original yedek parçalar kullanin. Bu parçalar cihazin güvenli ve anizasiz calismasini saglar. Aksesuar ve yedek parçalara iliskin bilgiler icin adres: www.kaercher.com.

Güvenlik bilgileri

Tehlike kademeleri

TEHLIKE

• Agir bedensel yaralanmalar ya da olume nedenolan direkt bir tehlikeye yonelik uyari.

△UYARI

Agr bedensel yaralanmalar ya da olume neden olabilecek olasi tehlikeli bir duruma yonelik uyari.

TEDBIR

• Hafif yaralanmalarana neden olabilecek olasi tehlikel bir duruma yonelik uyari.

DIKKAT

• Maddi hasarlara neden olabilecek olasi tehlikeli bir duruma yonelik uyari.

Genelhususlar

Kisiler, hayvanlar ve maddi hasara yonelik tehlikeleri onlemek icin cihazi istetime almadan once mutlaka asagidakileri belgeleleri okuyun ve bunlara uyun:

I s letim kilavuzu
Tum guvenlik bilgileri
- Yasa koyucunun ilgili ulusal yonetmelikleri

Kendi kendine kullanim isletiminde isletme ci, kullanicinin acikca gorulur bilgi levhalari ile su konular hakkinda bilgilendirilmelidir:

• olasi tehlikeler.
  emniyet duzenekleri,
• cihazin kumandasai.

Kumanda etme

△UYARI

• En az 8 yasindan buyuk tocuklar ve fizik-sel,duyusal veya zihinsel kabiliyetleri azalmis veya deneyim ve bilgi eksikligi akan kisiler,yalnizca duzgün sekilde gozetim altinda tutulmaları,gvenlik konusunda egilimis bir kisi tarafinding cihazin gvenli kullanimi ile ilgili talimat almaları ve ortaya cikan tehlikeleri anlamaları durumunda cihazi kullanabilirler.
• Bu cihazla cocuklarin oynaması)yasaktir.
• Temizleme ve kullanici bakimi, denetim olmayan cokuklar tarafindan yapilmamalidir.
  Cihazin etrafindaki alani her zaman temiz, yagsiz ve gressiz tutun.

Acil durumda yapilacaklar

1. Acil bir durumda "STOP" dugmesine basin.

①"STOP"digmesi

② "START"dugmesi yalnizca AT-C ve ATC Fp'de mevcuttur

Cihazardaki simgeler

△TEHLIKE

Elektrik gerilimi nedeniyle tehli

ke.

Bu sekilde isaretlenmis kapaklan açmayin.

△UYARI

Sicak yüzey nedeniyle yanma tehlikesi.

Bu sembolun bulundugu hiçbir yapi parcasina dokunmayin.

Amaca uygun kullanim

Cihaz, motorlu araclarin lastik hava basincin sisirilerek ya da boşaltilarak regulasyonu icindir.

Patlama tehlikesi bulunan alanlarda isletilmesi yasaktir.

Isletme sirasinda kapi kapali ve kapak takil olmalidir.

Bu cihaz yalnizca ticari kullanim icin uygundur.

Kalibrasyon gereksinimi

AT-C ve AT-C Fp cihaz versiyonlarinin lastik sisirme tertibati kalibre edilmistir; kurulmun ardindan ve deducta sonra her 2 yilda bir sorumlu kalibrasyon ofisi tarafindan kontrol edilmelidir.

Isletime alma

1. Mûsteri tarafindan saglanan akim beslemesini acin.
2. Kilitleri acın.

①Ana salter
(2)Kapi
③Kilit

1. Ana salteri "ON" konumuna getirin. Cihaz isletimdeyken "STOP" dugmesi yanip soner.
2. Kapiyi kapatin.

Kullanim

AW, AW Fp kumandasi

Kumanda elemanlari

(1)Madeni para iadesi
(2)Madeni para yuvasi
3Hortum tutucusu
(4)Valf soketi

1Ekran
2 dugmesi
(3) Lastik sonmuş dügmesi
4+dugmesi

Lastik hava basincini kontrl edin

1. Madeni para yuvasina madeni para atin.

1. Lastik nominal basincini ekrandaki + ve -duğmeleriyle ayarlayin.

1. Valf soketini lastik valfine sabitleyin.

1. Lastik nominal basincina ulasildigina dair sesli bir sinyal veri-lene kadar bekleyin.

1. Valf soketini cikarin.

1. Valf soketini hortum tutucusuna asin.

Sönmuslastikleri doldurma

Lastikte basin yoksa cihaz, valf fisinin valfe takilip takimadigin algilayamaz.

1. Madeni para yuvasina madeni para atin.

1. Lastik nominal basincini ekran-daki + ve -duğmeleryle ayarlayin.

1. Valf soketini lastik valfine sabitleyin.

1. "Lastik sömnös" Düɡmesine basin.
2. Lastik nominal basincina ulasil-digina dair sesli bir sinyal veri-lene kadar bekleyin.
3. Valf soketini cikarin.

1. Valf soketini hortum tutucusuna asin.

AW-C, AW-C Fp kumandasi Kumanda elemanlari

1Madeni para iadesi
(2)Madeni para yuvasi
3Hortum tutucusu
(4)Valfsoketi
⑤ START diugmesi

①Nominal basingekrani
(2) Lastik basinci ekrani
③ dugmesi
④ duğmesi
⑤ Lastik sömûs dugmesi
⑥slevsiz

Lastik hava basincini kontrl edin

START

1. Madeni para yuvasina madeni para atin.
2. START duğmesine basin.

1. Nominal basinç ekranindaki (ust ekran) + ve - Düğmeleriylelastik nominal basincini ayarlayin.
2. Valf soketini lastik valse sabitleyin. Lastik basinci ekrani (alt ekran)lastik basincini gosterir.
3. Lastik nominal basincina ulasildigina dair sesli bir sinyal verilene kadar bekleyin.

1. Valf soketini cikarin.

1. Valf soketini hortum tutucusuna asin.

Sönmuslastikleridoldurma

Lastikte basinc yoksa cihaz, valf fisinin valfe takilip takilmadigin algilayamaz.

1. Madeni para yuvasina madeni para atin.

1. START Düɡmesine basin.

1. Nominal basin ekranindaki (ust ekran) + ve -duqmeleriyle lastik nominal basincini ayarlayin.

1. Valf soketini lastik valfine sabitleyin. Lastik basinci ekrani (alt ekran)lastik basincini gosterir.

1. "Lastik sonmues" dugmesine basin.

1. Lastik nominal basincina ulasil-digina dair sesli bir sinyal veri-lene kadar bekleyin.

1. Valf soketini cikarin.

1. Valf soketini hortum tutucusuna asin.

Ayarlar

Calisma suresini ayarlayin

Not

Ayarlanabilen calisma suresi asagidaki madeni paralar atildigindaGPCERlidir:

50 Eurocent
50 Ingiliz Penisi
1 Isvire Frangi
1 Polonya Zlotisi
5 Norvec Kronu

Diger madeni paralar Musteri Hizmetleri tarafindan ayarlanabilir.

1. P I doner dungmesyle calisma suresini ayarlayin.

Olasi ayar araligi 30 saniye ile 7 dakikaarasindadir.

P I doner duğmesi

Not

P II, P III ve P IV doner Düğmelerinin islevi yoktur.

Antifriz

Antifrizli cihaz

1. +5^ nin altindaki sicaklikarda antifriz salterini "ON" konumuna getirin.

Antifriz salteri
(2) Antifriz isiticisi

DIKKAT

Zarar gormetehlikesi

Antifriz yalnizca ana salter "ON" konumunda oldugunda etkindir.

Antifrizi etkinlestirken ana salterin "ON" konumunda olup olmadigi nki contro edin.

Not

Antifriz isitici stermostat kontrollü degildir.
Açık durumda ilek calorifer surekli isletim-dadir.

Antifrizsiz cihazlar

Antifrizsiz cihazlarda donna tehlikesi durumunda kullanim disina alma islemiGPCkelestirilmelidir.

Kullanim disina alma

1. Basincli hava haznesindeki kondensi tahiye edin (bkz. "Bakim calismalar")
2. Ana salteri "OFF" konumuna getirin.

Bakim ve koruma

Günlük

1. Madeni para haznesini bosaltin (bkz. "Bakim calismalari").
2. Cihazin genel durumunu kontrl edin.
3. Valf soketinin durumunu kontrol edin.
4. Hortum hattinin durumunu kontrl edin.
5. Alt Kapagi acin ve kompresörün durumunu kontrol edin.
6. Hasarı parçalarıdehyişirin.

Haftalik

1. Cihazin disini temizleyin.
2. Basinci hava haznesindeki kondensi tahiye edin (bkz. "Bakim calismalari").

Her 2 yilda bir bakim

Yalinizca AT-C,AT-C Fpde

1. Lastik sisiricin basinç olçüm tertibatınin kalibrasyon ofisi tarafindan kalibre edilmesini saglayın.

Bakim calismalari

Madeni para haznesini bosaltin

1. Kapiyi acin.

1Kapi
② Madeni para haznesi
2. Madeni para haznesini cikarin ve boşaltin.

Kondensin tahiye edilmesi

1. Kapagi Çiçarin.

①Kapak
② Kondens tahiye vanasi
2. Kondens tahiye vanasini bir kanal veya toplama kabüzerinde tutun.

△UYARI

Yaralanma tehlikesi, zarar gorme tehlikesi

Kondens tahiye vanasindan cikan su huzmesi yaralanmalara veya hasarlara neden olabililir.

Kondens tahiye vanasini asla kiselere, hayvanlara, cihaza veya elektrikli yapi parcalarina dokrultmayin.

1. Kondens tahiye vanasini yavaça acin ve kondensi tahiye edin.
2. Kondens tahiye vanasini kapatin.
3. Kapagi takin.

Taşima

TEDBIR

Yaralanma tehlikesi, zarar gorme tehlikesi

Tasa sirasinda cihazin agirligina dikkat edin.

1. Araçicine taşimada cihazi ilgiliGPCERl direktifler uyarinca kayma ve devrilmeyekarı emniyete alin.

Dapolama

TEDBIR

Yaralanma ve zarar gorme tehlikesi mevcuttur

Yataklama sirasinda cihazin agirligina dikkat edin.

Ariza durumunda yardim

△TEHLIKE

Elektrik carpmasi tehlikesi.

Cihaz uzerinde calismadan once ana salteri "OFF" konumuna getirin ve musteri tarafindan saglanan akim beslemesinin baglantisin kerin.

Cihaz calismiyor

• Mûsteri tarafindan saglanan gerilim bes-lemesini kontrol edin.
  Ana salteri "ON" konumuna getirin.
• Mûsteri hizmetlerine basvurun.

Valf fişi lastiklerle baglandiktan sonra cihaz calismaz.

Valf soketinin yerine dokru bir sekilde oturup oturmadiin kontrl edin.

• Hortumun ve valf sokitinin durumunu kontrol edin.
• "Lastik sömnös" Düɡmesine basin.

Basinclihava mevcut degil

• Kompresörün açma Düneysini yukari cekin.

①Kompresoracma duğmesi
- Kompresor asiri isindi: Kompresor soğuyana kadar bekleyin.

Hava basinci cok duşuk

Manometredekibasinci kontrl edin. Gerekirse basincduusurucuyy yeniden ayarlayin.

① Basincduusurucu
(2)Manometre

Ekranda goesterilen arizalar

Hata	Nedeni	Hatanin giderilmesi
ER1	Arizalı valf soketi ya da hortum nedeniyle dengesiz basınç olçümü	Valf soketinidehyigişirin.Hortumudehyigişirin.
ER2, ER7	Hava bas中国特色k中国特色Arizalı valf fişi ya da hortumu nedeniyle dengesiz bas中国特色k中国特色	Manometredeki hava bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.Valf soketinidehyigişirin.Hortumudehyigişirin.
ER3	Hava bas中国特色k中国特色	Manometredeki bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.
ER4	Hava bas中国特色k特色yuksek.	Manometredeki bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.
ER5	Güç kaynakı arizali.	Müsteri hizmetlerine basvurun.
ER6, ER8, ER9, ERU, ERB	Elektronik sistemde ariza.	Müsteri hizmetlerine basvurun.
ERP	Valf soketi中国特色me sirasindo gezegedi.Hava bas中国特色 sabit中国特色	Valf soketinin yereğrubicir sekilde oturup oturmadi-günıcontrol edin.Manometredeki bas中国特色kcontrol edin,gerekirse bas中国特色duşürucuyu yeniden ayarlayın.

Garanti

Her ulkede yetkili distributorumuz tarafindan verilmis garanti sartlari gecerlidir. Garanti suresi incinde cihazinizda olusamuhtemel hasarlar, arizanin kaynagiretim veya malzeme hatasi oldugu surece ucretisz olarak karsilyoruz. Garanti

durumunda satis fisile saticiya veya yetkili servise basvurun.

(Adres icin Bkz. Arka sayfa)

Teknik bilgiler

Elektrik baglantisi

Sebeke gerilimi V 230

Faz ~ 1

Frekans Hz 50

Baqlanti gucu W 456

Koruma türü IP44

Basinçli hava

Pompalamamiktari l/min 100

Basinç MPa 0,1...0,8

Ortam kosullari

Antifrizil sicaklik ^ C -10...+40

Antifrizsiz sicaklik ^ C +5...+40

Hava nemi % 10...80

Ses emisyonu

Ses basinc seviyesi LpA dB(A) <70

Ses gucui seviyesi dB(A) 76,8

LWA + Belirsislik KWA

Ses guci seviyesi dB(A) 4

LWA + Belirsislik KWA

Boyutlar ve ağırliklar

Aigiriik kg 55

Genislik mm 423

Yükseklik mm 1550

Teknikdehyisiklikhakki saklidir.

AB Uygunluk Beyani

Isbu belgeyle, asagida adi geen makinenin mevcut tasarimi yapirarafimdan piyasaya surulennodeliyale ABdirektifinin ilgili temel guvenlik ve saglik yukumluklerine uygun oldugunu bayan ederiz. Bizim onayimz olmadan makinede yapilan bir degisiklik durumunda, bu aqiklama gecerliliigini kaybeder.

Urun: Lastik Şişirici

Tip: AT, AT Fp, AT -C, AT -C Fp

Ilgili AB direktifleri

2006/42/EC

2014/35/AB

2014/30/AB

Dokumantasyon yetkilisi: Gianmarco Stra MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italya

Tel. [phone]
