Ürün Tipi	Akülü Üfleyici/Vakum
Marka	Kärcher
Model	BLV 36240 Battery
Boyutlar (U × G × Y)	1290 × 230 × 449 mm
Ağırlık (batarya hariç)	4,7 kg
Nominal gerilim	36 V
Batarya tipi	Kärcher Battery Power 36 V (dahil değil)
Hava hızı (üfleme)	Ortalama 225 km/sa, maksimum 275 km/sa
Hava hızı (emme)	Ortalama 172 km/sa, maksimum 208 km/sa
Parçalama oranı	10:1
Toplama torbası hacmi	45 L
Garanti edilen ses gücü seviyesi	104 dB(A)
Ses basıncı seviyesi (üfleme)	88,6 dB(A)
Ses basıncı seviyesi (emme)	88,9 dB(A)
Toplam titreşim (üfleme)	3,2 m/s²
Toplam titreşim (emme)	4,1 m/s²
Titreşim belirsizliği	1,5 m/s²
Fonksiyonlar	Üfleme, emme ve parçalama
Güvenlik cihazları	Termal koruma, koruma ızgarası, hızlı kilitleme
Bakım ve temizlik	Nemli bir bezle temizleyin, solvent kullanmayın
Yedek parçalar ve onarılabilirlik	Orijinal Kärcher parçaları, yetkili servis tarafından onarım

Sık sorulan sorular - BLV 36240 Battery Kärcher

Kärcher BLV 36240 Battery ile hangi tip batarya kullanılmalıdır?

Yalnızca Kärcher Battery Power 36V akü bloğunu kullanın. Duyulabilir bir şekilde yerine oturana kadar takın.

Üfleme modu için cihaz nasıl monte edilir?

Alt üfleme borusunu üstteki boruya takın, ardından tüm tertibatı motor gövdesine bir klik sesi duyana kadar sabitleyin. Emme borusu kullanılmıyorsa koruma ızgarasını takın.

Üfleme modundan emme moduna nasıl geçilir?

Cihaz üzerindeki seçiciyi kullanın ('Üfleme' veya 'Emme' konumu). Emme modunda, emme borusunun takılı olduğundan ve toplama torbasının sabitlendiğinden emin olun.

Kullanım sırasında hangi koruyucular giyilmelidir?

Her zaman koruyucu gözlük ve işitme koruyucu takın. Eldiven ve sağlam ayakkabı kullanın. Çıplak ayakla çalışmayın.

Cihaz çalışmazsa ne yapmalıyım?

Bataryanın doğru takıldığını ve şarj edildiğini kontrol edin. Termal koruma devreye girmemişse, koruma ızgarası vidasını bir klik sesi duyana kadar sıkın. Aksi takdirde, servis merkezine başvurun.

Cihaz nasıl temizlenir?

Cihazı kapatın ve bataryayı çıkarın. Yüzeyleri yumuşak ve kuru bir bez veya fırça ile temizleyin. Solvent veya su jeti kullanmayın.

Toplama torbası nasıl boşaltılır?

Cihazı kapatın, bataryayı çıkarın, ardından torbayı çıkarın. Fermuarı açın ve içindekileri boşaltın. Kesikleri önlemek için eldiven giyin.

Yedek parçalar nerede bulunur?

Yalnızca orijinal Kärcher aksesuarları ve yedek parçalarını kullanın. www.kaercher.com sitesine bakın veya yetkili bir servisle iletişime geçin.

Cihaz nasıl saklanır?

Cihazı kapatın, bataryayı çıkarın ve soğumaya bırakın. Kuru ve iyi havalandırılan bir yerde, çocukların erişemeyeceği, aşındırıcı maddelerden uzakta saklayın.

Kärcher BLV 36240 Battery garantisi nedir?

Garanti koşulları ülkeye göre değişir. Malzeme veya üretim hatası durumunda, satın alma faturanızla birlikte bayiye veya yetkili servise başvurun.

KULLANIM KILAVUZU BLV 36240 Battery Kärcher

Güvenlik bilgileri 135

Amaca uygun kullanım 140

Çevre koruma 140

Aksesuarlar ve yedek parçalar 140

Teslimat kapsamı 141

Güvenlik tertibatları 141

Cihazdaki simgeler 141

Cihaz açıklaması 141

Montaj 141

Kumanda etme 142

Taşıma ve depolama 143

Bakım ve koruma 143

Arıza durumunda yardım 144

Garanti 144

Teknik bilgiler 144

AB Uygunluk Beyanı 145

Genel uyarılar

Cihazı ilk defa kullanmadan önce bu güvenlik bilgilerini, bu orijinal işletim kılavuzunu, akü paketi ile birlikte teslim edilen güvenlik bilgilerini

lik bilgilerini, bu orijinal işletim kılavuzunu, akü paketi ile birlikte teslim edilen güvenlik bilgilerini

ve ekteki akü paketi / standart şarj aleti orijinal, işletim kılavuzunu okuyun. Bu bilgilere göre hareket edin. Kılavuzları daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

İşletim kılavuzundaki uyarıların yanında, yasa koyucunun belirlediği güvenlik ve kaza önleme yönetmeliğini dikkate almalısınız.

Tehlike kademeleri

TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

• Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

• Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

• Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

• Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Genel güvenlik bilgileri

TEHLİKE • Konsantre olmadan çalışma sonucu ağır yaralanmalar meydana gelebilir.

Uyuşturucu, alkol veya ilaç etkisi altındayken veya yorgun olduğunuzda cihazı kullanmayın.

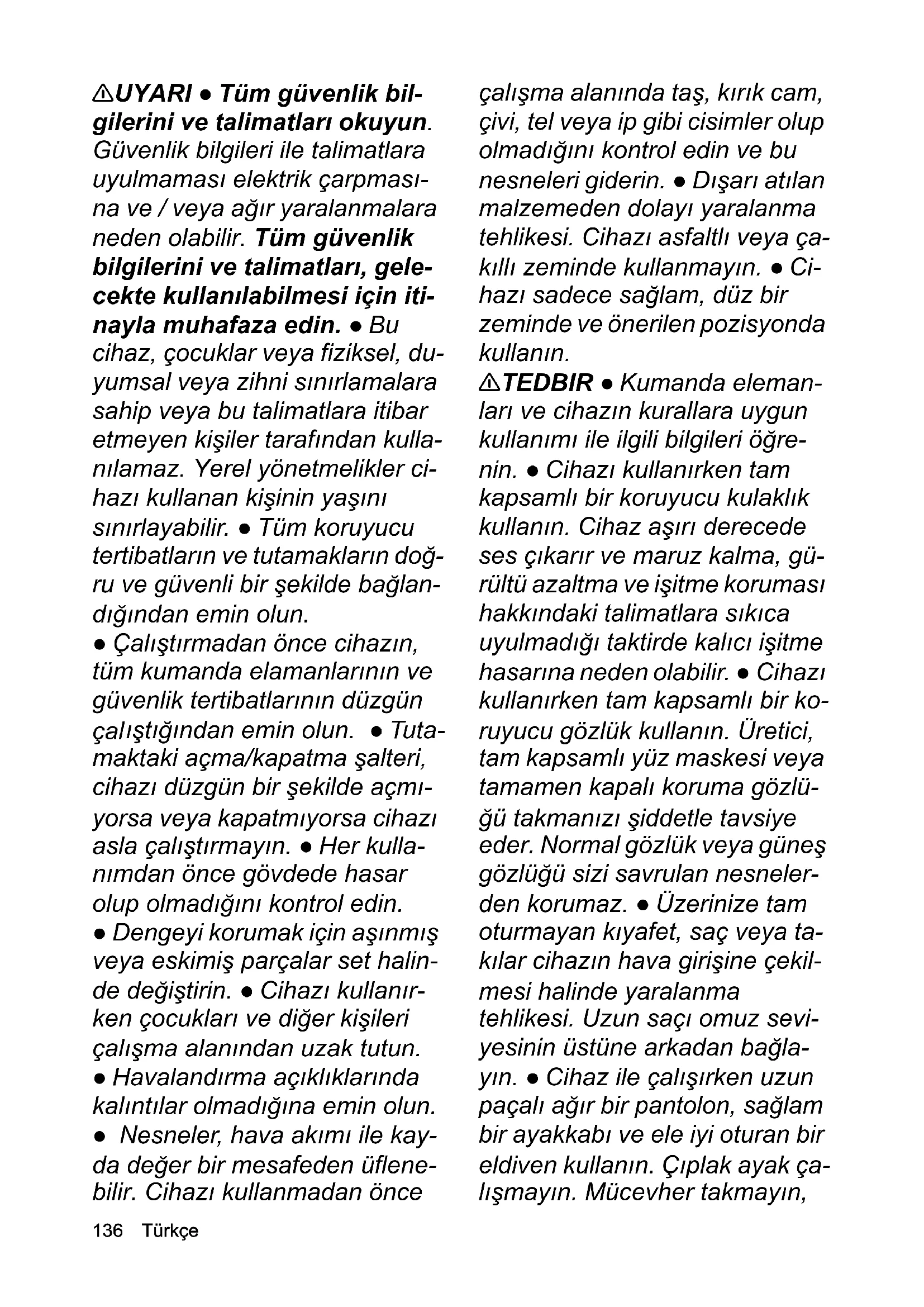

UYARI • Tüm güvenlik bilgilerini ve talimatları okuyun. Güvenlik bilgileri ile talimatlara uyulmaması elektrik çarpmasına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza edin. Bu cihaz, çocuklar veya fiziksel, duyumsal veya zihinsel sınırlamalara sahip veya bu talimatlara itibar etmeyen kişiler tarafından kullanılamaz. Yerel yönetmelikler cihazı kullanan kişinin yaşını sınırlayabilir. • Tüm koruyucu tertibatların ve tutamakların doğru ve güvenli bir şekilde bağlandığından emin olun.

• Çalıştırmadan önce cihazın tüm kumanda elemanlarının ve güvenlik tertibatlarının düzgün çalıştığından emin olun. - Tutamaktaki açma/kapatma şalteri, cihazı düzgün bir şekilde açmıyorsa veya kapatmıyorsa cihazı asla çalıştırmayın. Her kullanımdan önce, gövdede hasar olup olmadığını kontrol edin.
• Dengeyi korumak için aşınmış veya eskişmiş parçaları set halinde değiştirin. - Cihazı kullanırken; çocukları ve diğer kişileri çalışma alanından uzak tutun.
• Havalandırma açıklıklarında kalıntılar olmadığına emin olun.
• Nesneler, hava akımı ile kayda değer bir mesafeden üflenebilir. Cihazı kullanmadan önce

çalışma alanında taş, kırık cam, çivi, tel veya ip gibi cisimler olup olmadığını kontrol edin ve bu nesneleri giderin. • Dışarı atılan malzemeden dolayı yaralanma tehlikesi. Cihazı asfalt veya çakıllı zeminlerde kullanmayın. • Cihazı sadece sağlam, düz bir zeminde ve önerilen pozisyonda kullanın.

DİKKAT: Kumanda elemanları ve cihazın kurallara uygun kullanımı ile ilgili bilgileri öğrenin. Cihazı kullanırken tam kapsamlı bir koruyucu kulaklık kullanın. Cihaz aşırı derecede ses çıkarır ve maruz kalma, gürültü azaltma ve işitme koruması hakkındaki talimatlara sıkıca uyulmadığı takdirde kalıcı işitme hasarına neden olabilir. Cihazı kullanırken tam kapsamlı bir koruyucu gözlük kullanın. Üretici, tam kapsamlı yüz maskesi veya tamamen kapalı koruma gözlüğü takmanızı şiddetle tavsiye eder. Normal gözlük veya güneş gözlüğü sizi savrulan nesnelerden korumaz. Üzerinize tam oturmayan kıyafet, saç veya takılar cihazın hava girişine çekilmesi halinde yaralanma tehlikesi. Uzun saçı omuz seviyesinin üstüne arkadan bağlayın. Cihaz ile çalışırken uzun paçalı ağır bir pantolon, sağlam bir ayakkabı ve ele iyi oturan bir eldiven kullanın. Çıplak ayak çalışmayın. Mücevher takmayın,

sandalet veya kısa pantolon giymeyin.

DİKKAT: Cihazı kullanan kişi, başka şahıslarla oluşacak kazalardan ve böylelikle ortaya çıkacak maddi hasardan sorumludur.

Not: Yönetmelikler, bazı bölgelerde bu cihazın kullanımını kısıtlayabilmektedir. Yerel makamlarınıza danışın. Cihaz üzerinde hasarlı ve okunamayan uyarı etiketlerini yetkili müşteri hizmetlerine değiştirtin.

• Şarjlı üfleyiciyi/süpürgeyi kullanmadan önce bir tırmık ve süpürge ile kiri giderin.

Güvenli işletme

TEHLİKE: Patlama tehlikesi bulunan alanlarda işletilmesi yasaktır.

UYARI: İnsan ve hayvanlara 15 metrelik bir asgari mesafe bırakın. Bu alana birisi girerse cihazı durdurun. Yüz ve vücudu besleme ağzından uzak tutun. Cihazı çalıştırmadan önce besleme haznesinin boş olduğundan emin olun. Ellerinizi veya ellerinizi besleme haznesinin, atık yuvasının içine sokmayın veya ellerinizi hareketli parçalara yaklaştırmayın.

• Yıldırım çarpma tehlikesi varsa, cihazı kullanmayın. - Olası tehlikeleri görebilmek için çalışma alanını önünüzde herhangi bir engel olmadan görebilmelisiniz.

Cihazı sadece iyi bir aydınlatma altında kullanın. Cihazla çalışırken hızlı adımlarla değil, yavaş adımlarla yürüyün. Geriye yürümeyin. Normal olmayan bir duruştan kaçının, sabit, güvenli bir konuma geçin ve dengede durun. Koruyucu tertibatlar arızalı olduğunda veya monte edilmiş atık toplayıcısı gibi güvenlik tertibatları mevcut olmadığında cihazı asla kullanmayın. Cihazı derhal durdurun ve hasar olup olmadığını kontrol edin veya cihaz yere düştüyse, bir yere çarptıysa ya da anormal şekilde titriyorsa titremenin nedenini belirleyin. Hasarın yetkili servis tarafından onarılmasını veya cihazın değiştirilmesini sağlayın. Bir kaza veya arıza durumunda cihazı derhal kapatın ve akü paketini çıkartın. Cihaz, ancak bir yetkili servis tarafından kontrol edildikten sonra tekrar çalıştırılmalıdır. Dönen parçalarda yaralanma tehlikesi. Aşağıda belirtilen durumlarda motoru durdurun, akü paketini çıkartın ve hareketli tüm parçaların tamamen durduğundan emin olun:

Cihazı gözetimsiz bırakmadan önce. - Tıkanmaları gidermeden veya boruyu temizlemeden önce. - Cihazı bir yabancı cisme çarptıktan sonra kontrol etmeden önce.

• Cihazı kontrol etmeden, bakımı yapmadan veya cihaz üzerinde çalışmadan önce.

△TEDBİR • Ortamda benzer araçların işletilmesi, işitme hasarı riskini ve örneğin çalışma alanınıza giren kişiler gibi olası tehlikeleri göz ardı etme olasılığını artırır. Cihazda herhangi bir değişiklik yapmayın ve sadece üretici tarafından önerilen aksesuarları ve yedek parçaları kullanın.

Not: Cihazı sadece uygun zamanlarda çalıştırın. Ayrıca yerel yönetmelikleri ve düzenlemeleri dikkate alın. Sabah erken veya akşam geç saatlerde çalışılırken diğer insanlar rahatsız olabilir.

Şarjlı üfleyici güvenli kullanım

TEDBİR • Tozun solunması nedeniyle sağlık tehlikesi. Cihaz ile çalışma sırasında solunum maskesi takın. • Toz seviyelerini azaltmak için tozlu yüzeyleri nemlendirin. • Cihazı açık bir pencerenin yakınında çalıştırmayın. • Üfleme ağzını asla insanlara veya hayvanlara doğrultmayın.

DİKKAT • Hava girişine atık çekilmesi durumunda cihazda hasar. Üfleyiciyi gevşek atıkların üzerine veya yakınına koymayın. • Üfleme borularına asla cisimler sokmayın.

Not • Hava akışının zemine yakın olabilmesi ve etkili bir şekilde

çalışabilmesi için ağız uzantısını kullanın.

Şarjlı süpürgenin güvenli kullanımı

△ UYARI • Şarjlı üfleyici/süpürge, emme modundayken yalnızca üst emme borusu ile birlikte kullanıldığında yaralanma tehlikesi. İlk kullanımdan önce üst ve alt emme borusunu birbirine bağlamanız gerekir. Etrafa saçılan atıklardan kaynaklanan yaralanma tehlikesi. Şarjlı süpürgeyi yakalama torbası takılı olmadan asla kullanmayın. Çalıştırmadan önce yakalama torbasının iyi durumda ve tamamen kapalı olduğundan emin olun. Yaralanma tehlikesi ve cihazda hasarlar. Cihazı kullanarak cam parçaları, taşlar, şişeler, teneke kutular veya metal parçalar gibi keskin veya oldukça büyük cisimleri süpürmeyin.

• Yakalama torbasında ateş. Sigara, şömine veya mangal külü gibi yanan veya kor halindeki cisimleri çekmeyin. Dönen çark bıçakları nedeniyle ciddi yaralanmalar. Uzuvları dönen parçalardan uzak tutun. Motoru kapatın ve süpürge kapağını açmadan, boruları takmadan / değiştirmeden veya yakalama torbasını açmadan veya çıkarmadan önce bıçakların durmasını bekleyin. Bir tıkanmayı gidermeden önce motoru durdu

run, akü paketini çıkarın ve tüm hareketli parçaların tamamen durduğundan emin olun.

DİKKAT Emme borusunun tıkanması. Emme borusunu doğrudan atık birikintisine tutmayın. Cihazı, süpürülecek malzemenin dışından yanlara doğru hareket ettirin. Motoru emme borusunun emme ucundan daha yüksek tutun. Malzemelerin emme ağzından tekrar çıkması nedeniyle malzeme birikmesi. Akış bölgesinde hiçbir malzemenin birikmediğinden emin olun.

Güvenli taşıma ve depolama

△ UYARI • Cihazı depolamadan veya taşımadan önce cihazı kapatın, soğumaya bırakın ve akü paketini çıkarın.

△ TEDBİR • Yaralanma ve cihazda hasar tehlikesi. Taşıma sırasında cihazı hareket etmeye veya düşmeye karşı emniyete alın.

DİKKAT • Cihazı taşımadan veya depolamadan önce cihazdaki tüm yabancı cisimleri uzaklaştırın. • Cihazı kuru ve havalandırılmış, çocuklar tarafından erişilemeyen bir yerde depolayın. Cihazı, bahçe kimyasalları gibi aşındırıcı etkisi olan maddelerden uzak tutun. • Cihazı dış alanda depolamayın.

Güvenli bakım ve koruma

UYARI ● Motoru kapatın, tüm hareketli parçaların tamamen durduğundan emin olun ve cihazı incelemeden, temizlemeden veya bakım yapmadan önce aküyü çıkarın. Bu cihazdaki servis ve bakım çalışmaları özel dikkat ve bilgi gerektirir ve yalnızca ilgili uzman personel tarafından yapılabilir. Cihazı bakım için yetkili bir servise götürün.

• Pim, somun ve civataların sıkı olduğunu düzenli aralıklarla kontrol ederek cihazın güvenli durumda olduğundan emin olun.
• Bir tıkanmayı gidermeden önce motoru durdurun, akü paketini çıkarın ve tüm hareketli parçaların tamamen durduğundan emin olun.

TEDBİR Yalnızca üretici tarafından onaylanmış olan yedek parçaları, aksesuarlar ve aparatları kullanın. Orijinal yedek parçalar, orijinal aksesuarlar ve orijinal aparatlar, cihazın güvenli ve sorunsuz çalışmasını sağlar.

DİKKAT • Ürünü her kullanımdan sonra yumuşak, kuru bir bezle temizleyin.

Not • Sadece bu kullanım kılavuzunda belirtilen ayarları ve onarımları yapabilirsiniz. Bunun dışında onarımlar için yetkili müşteri hizmetleriniz ile irtibata geçin. Hasarlı veya okunaksız etiketlerin bir yetkili servis tarafından değiştirilmesini sağlayın.

Kalan riskler

UYARI

• Cihaz belirtildiği şekilde kullanılsa da belirli bazı riskler söz konusudur. Aşağıdaki tehlikeler, cihaz kullanıldığında söz konusu olabilir: Titreşim, yaralanmalara neden olabilir. Her iş için doğru aleti kullanın, öngörülen tutamakları kullanın ve işi tamamlamak için gereken en düşük hızı kullanın. Gürültü, işitme hasarlarına neden olabilir. Koruyucu kulaklık takın ve yüklenmeyi sınırlı tutun.
• Toplama torbasının düzgün şekilde sabitlenmemiş veya hasar görmüş olduğu durumlarda hava basıncı nedeniyle üfleme borusundan sızabilecek fırlayan nesnelerden kaynaklanan yaralanmalar. Daima koruyucu gözlük kullanın.

Risklerin azaltılması

△TEDBİR

• Cihaz uzun süre kullanıldığında ellerde titreşime bağlı olarak kan dolaşımı sorunlarına neden olabilir. Genel geçer bir kullanım süresi belirlenemez, bu birçok etki faktörlerine bağlıdır: Kötü kan dolaşımı nedeniyle kişisel kabiliyet (genellikle so

ğuk parmaklar, parmaklarda karıncalanma)

• Düşük ortam sıcaklığı. Elleri korumak için sıcak tutan eldivenler kullanın.
• Sıkı kavrama nedeniyle kan dolaşımının engellenmesi.
• Kesintisiz işletim, molalarla bölünen işletimden daha zararlıdır. Cihaz düzenli, uzun süreli kullanıldığında ve ör. parmaklarda karıncalanma, boğuk parmaklar gibi semptomlar tekrar meydana geldiğinde bir doktora başvurmalısınız.

Amaca uygun kullanım

△UYARI

Bu cihaz, çocuklar veya fiziksel, duyumsal veya zihni sınırlamalara sahip veya bu talimatlara itibar etmeyen kişiler tarafından kullanılamaz.

Cihaz sadece dış mekanda kullanım için öngörülmüştür. Cihaz sadece kuru ve iyi aydınlatılmış bir ortamda kullanılabilir. Cihaz; yaprak, ot ve diğer bahçe atıkları gibi kalıntıları üflemek ve süpürmek için tasarlanmıştır. Cihaz kir ve yaprakları süpürmek, üflemek ve toplama torbasında saklamak için kullanılır.

Suyun veya başka sıvıların çekilmesi gibi diğer tüm kullanım şekilleri yasaktır.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik tertibatları

TEDBİR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Güvenlik şalteri

Güvenlik şalteri, koruyucu ızgara üzerindeki sabitleme vidası ile tetiklenir. Böylece emme borusu çıkıntılarının fan çarklarından ve malç kıçlarından zarar görmesini önler.

Cihazdaki simgeler

	Cihazı devreye almadan olçın ileşimkı- lavuzunu ve:tüm,güvenlik uyanilari nı oku- yun.
	Çalıkma sirasindo uygunbir koryucu güzlük ve koryucu kulakkıtaşın.
	Cihazı)yaprimalaya neqlihava koşullarına maruz birakmayın.
	Savrulan cismler nedeniyle tehlike. İzle- yen kişileri calisma alanindan uzak tutun.
	Dönen fan Çarkları.Cihaz calismairen elle- rinizi ve ayaklarını脘ızlardan uzak tu- tun.
	Etiket üzerinde belirtilen, garanti edilen ses basınç seviyesidehyeri 104 dB.
	Devir saymiş kontrolsunün ayarlanması.
	Emme borusu sürgüLU ayarlayüncü.Kilit açık = Emme borusu kilidi açıkır, Kilit Ka- palı = Emme borusu kilitlidir.
	Çekin:Hizlili kilit

Vakum iletimi

Üfleme iletimi

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele bağlı olarak teslimat kapsamında farklılıklar bulunur (bkz. ambalaj).

Resim için bkz. Grafik sayfaları Şekil A

① Kılavuz silindirler

② Üfleme borusu çıkışı

③ Alt emme borusu

④ Üst emme borusu

⑤ Akü paketi kilit açma mekanizması tuşu

⑥ Tip etiketi

⑦ Motor gövdesi

⑧ Motor gövdesi kilitleme pimi

⑨ Üfleme borusu kilit açma mekanizması tuşu

⑩ Emme borusu sürgülü ayarlayıcı

Taşıma kayışı halkası

⑫ Koruyucu ızgara yaylı kavrama

⑬ Koruyucu ızgara sabitleme vidası

(14) Koruyucu ızgara

(15) Ön tutamak

(16) Devir sayısı kontrolü

(17) Arka tutamak

(18) Cihaz şalteri

(19) Üfleme / Emme modu seçim şalteri

(20) Ağız

(21) Üst üfleme borusu

(22) Alt üfleme borusu

(23) Yakalama torbası adaptörü

(24) Yakalama torbası

(25) * Battery Power 36V akü paketi

(26) * Battery Power 36V hızlı şarj aleti

Taşıma

• opsiyonel

Akü paketi

Cihaz, bir 36 V Kärcher Battery Power akü paketi ile çalıştırılabilir.

Montaj

Üfleyici / Emme cihazı montajı

Aşağıda, tüm üfleyici ve süpürge ünitesinin montajı açıklanmaktadır. Cihaz sadece bir üfleyici veya vakum

cihazı olarak çalıştırılacaksa, montaj sırasında ilgili adımlar atlanır.

1. Üfleme borusunun ağzını alt üfleme borusuna geçirin.

Şekil B

1. Kolu aşağıya doğru bastırın ve üfleme borusunu, kılavuz silindirlerin adaptörüne istenen pozisyonda oturtun.

Şekil C

1. Alt üfleme borusunu üst üfleme borusuna geçirin.

Şekil D

1. Üfleme borusunu motor gövdesine oturtun. Üfleme borusu kilit açma tuşu duyulur bir şekilde yerine oturmalıdır.

Şekil E

UYARI

Fan çarklarının ve malç bıçaklarının hareketi

Kesme sonucu yaralanmalar

Koruyucu eldiven kullanın.

Parmaklarınızı fandan ve malç bıçaklarından uzak tutun.

1. Emme borusunu monte etmek gerekli değilse, koruyucu ızgara takılmalıdır. Gerekirse koruyucu ızgarayı takın.

Şekil F

a Koruyucu ızgarayı motor gövdesinin ağzına yerleştirin.

b Koruyucu ızgara sabitleme vidası duyulur bir şekilde tıklayana kadar sıkın.

Güvenlik şalteri tetiklenmiştir.

1. Alt emme borusunu üst emme borusuna geçirin.

Not

Üst ve alt emme borusu artık birbirinden ayrılamaz.

Şekil G

1. Koruyucu ızgarayı açın.

Şekil H

a Koruyucu ızgarayı sabitleme vidasını vidalayın.

b Koruyucu ızgarayı açın.

1. Emme borusunu motor gövdesine oturtun.

Şekil I

a Motor gövdesi kilitleme pimini mümkün olduğu kadar dışarı çekin.

b Emme borusunu motor gövdesine yerleştirin.

c Motor gövdesi kilitleme pimini yerleştirin ve tutucuya doğru şekilde oturduğundan emin olun.

1. Emme borusunu sürgülü ayarlayıcı ile kilitleyin.

Şekil J

1. Koruyucu ızgarayı emme borusuna sabitleyin.

Şekil K

a Koruyucu ızgarayı emme borusunun üzerine katlayın.

b Yaylı kavramanın mandalını koruyucu ızgaranın adaptörüne takın.

c Yaylı kavramayı aşağıya doğru bastırın.

1. Yakalama torbasını monte edin, bkz. Bölüm Yakalama torbasının monte edilmesi.

Yakalama torbasının monte edilmesi

Yakalama torbası, istenilen çalışma moduna bağlı olarak emme borusundaki deliğe veya üfleme borusundaki deliğe bağlanır.

1. Yakalama torbasını monte edin.

Şekil L

a Yakalama torbasını adaptörden ağzın üzerine çekin.

b Adaptörü yerine oturtun.

c Yakalama torbasının kulakçığını emme borusundaki halkaya veya emme borusu olmadan kullanım durumunda, üfleme borusunun halkasına takın.

Taşıma kayışının asılması

Taşıma kayışını tutamaktaki halkaya asın, bu sırada hızlı kilide her zaman ulaşılabilir olduğundan emin olun.

1. Taşıma kayışını tutamaktaki halkaya asın, bu sırada hızlı kilide her zaman ulaşılabilir olduğundan emin olun.

Kumanda etme

△UYARI

Tamamen monte edilmemiş cihaz nedeniyle yaralanma tehlikesi

Cihazı sadece tam olarak birleştirildiğinde ve işlevsel olduğunda çalıştırın.

TEDBİR

Uçan nesneler nedeniyle yaralanma tehlikesi

Cihazla gerçekleştirilen tüm çalışmalarda koruyucu bir gözlük ve uygun koruyucu eldiven takın.

Kumanda elemanları

Şarjlı üfleyici/süpürge aşağıda belirtilen kumanda elemanlarına sahiptir:

• Hava akışının hızını kademesiz olarak düzenleyen bir devir sayısı kontrolü kolu.
• Üfleme ve emme modları arasında geçiş yapmak için bir seçme kolu. Emme borusunu motor gövdesine bağlamak veya motor gövdesinden ayırmak için emme borusunu kilitlemek / kilidini açmak için bir sürgülü ayarlayıcı.
• Üfleme borusunu motor gövdesinden ayırmak için bir üfleme borusu kilit açma tuşu.

Akünün takılması

DİKKAT

Kirlenmiş kontaklar

Cihaz ve aküde hasarlar

Aküyü yerleştirmeden önce, akü yuvası ve kontakların kirli olup olmadığını kontrol edin ve gerekirse temizleyin.

Şekil N

1. Aküyü, duyulur şekilde yerine oturana kadar yuvaya itin.

Cihazın açılması (süpürge modu)

△TEDBİR

Uçan parçalardan kaynaklanan yaralanma tehlikesi ve gürültü nedeniyle işitme hasarı

Daima koruyucu gözlük ve koruyucu kulaklık kullanın.

UYARI

Kontrol kaybı nedeniyle yaralanma riski

Cihazı daima ilgili tutamaklar üzerinden iki elle tutun.

1. Akü paketini takın, bkz. Bölüm Akünün takılması.

2. Cihazı çalıştırın.

Şekil O

a Seçme kolunu süpürge moduna getirin.

b Cihaz şalterine basın.

Cihaz çalışır.

c Devir sayısı kontrolü ile hava akımının gücünü ayarlayın.

Cihazın açılması (üfleyici modu)

TEDBİR

Uçan parçalardan kaynaklanan yaralanma tehlikesi ve gürültü nedeniyle işitme hasarı

Daima koruyucu gözlük ve koruyucu kulaklık kullanın.

△UYARI

Kontrol kaybı nedeniyle yaralanma riski

Cihazı daima ilgili tutamaklar üzerinden iki elle tutun.

1. Akü paketini takın, bkz. Bölüm Akünün takılması.

2. Cihazı çalıştırın.

Şekil P

a Seçme kolunu üfleyici moduna ayarlayın.

b Cihaz şalterine basın.

Cihaz çalışır.

c Devir sayısı kontrolü ile hava akımının gücünü ayarlayın.

Yakalama torbasının çıkarılması

△UYARI

Fan çarklarının ve malç bıçaklarının hareketi

Kesme sonucu yaralanmalar

Koruyucu eldiven kullanın.

Parmaklarınızı fandam ve malç bıçaklarından uzak tutun.

1. Cihazı kapatın.
2. Akü paketini sökün, bkz. Bölüm Akü paketinin çıkarılması.
3. Yakalama torbasını çıkarın.

Şekil Q

a Yakalama torbasının kulaçığı delikten çıkarın. b Adaptörü aşağıya doğru bastırın. c Yakalama torbasını ağızdan çıkarın.

Yakalama torbasının boşaltılması

UYARI

Fan çarklarının ve malç bıçaklarının hareketi

Kesme sonucu yaralanmalar

Koruyucu eldiven kullanın.

Parmaklarınızı fandam ve malç bıçaklarından uzak tutun.

1. Cihazı kapatın.
2. Akü paketini sökün, bkz. Bölüm Akü paketinin çıkarılması.
3. Yakalama torbasını çıkarın, bkz. Bölüm Yakalama torbasının çıkarılması.
4. Yakalama torbasının fermuarını açın ve içindekileri boşaltın.

Şekil R

Akü paketinin çıkarılması

Not

Uzun süre çalışmaya ara verilecekse akü paketini cihazdan çıkarın ve yetkisiz kişiler tarafından kullanılmasını engellemek için önlemler alın.

1. Akü paketi kilit açma tuşunu akü paketi yönünde çekin.

Şekil S

1. Akü paketinin kilidini açmak için akü paketi kilit açma tuşuna basın.
2. Akü paketini cihazdan çıkarın.

İşletmenin tamamlanması

1. Akü paketini cihazdan çıkarın (bkz. Bölüm Akü paketinin çıkarılması).
2. Cihazı temizleyin (bkz. Bölüm Cihazı temizleme).

Taşıma ve depolama

1. Cihazı kapatın.
2. Akü paketini çıkarın, bkz. Bölüm Akü paketinin çıkarılması.
3. Yakalama torbasını çıkarın, bkz. Bölüm Yakalama torbasının çıkarılması.
4. Emme borusunu sökün.

Şekil T

a Koruyucu ızgaranın yayı kavramasını açın. b Emme borusunun kilidini sürgülü ayarlayıcı ile açın.

c Motor gövdesi kilitleme pimini mümkün olduğu kadar dışarı çekin.

△UYARI

Fan çarklarının ve malç bıçaklarının hareketi

Kesme sonucu yaralanmalar

Koruyucu eldiven kullanın.

Parmaklarınızı fandan ve malç bıçaklarından uzak tutun.

d Emme borusunu motor gövdesinden sökün.

1. Üfleme borusunu çıkarın.

Şekil U

a Üfleme borusu kilit açma tuşuna basın. b Üfleme borusunu motor gövdesinden çıkartın.

Bakım ve koruma

Cihazı temizleme

△UYARI

Kontrolsüz çalıştırma

Yaralanma tehlikesi

İş aralarında ve bakım ve servis çalışmalarından önce aküyü cihazdan çıkarın.

DİKKAT

Yanlış temizlik

Cihazda zararlar

Cihazı nemli bir bezle temizleyin.

Çözücü madde içeren temizleme maddeleri kullanmayın.

Cihazı suya batırmayın.

Cihazı hortumla veya yüksek basınçlı suyla temizlemeyin.

1. Cihazı kapatın.
2. Akü paketini çıkarın (bkz. Bölüm Akü paketinin çıkarılması).
3. Cihazın yüzeyini yumuşak, kuru bir bezle veya fırçayla temizleyin.

Şekil V

Tıkanmanın giderilmesi

Not

Fanı veya malç bıçaklarını çıkarmaya çalışmayın. Malç bıçaklarının veya fanın sökülmesi gerekirse bir yetkili servise başvurun.

△UYARI

Fan çarklarının ve malç bıçağının hareketi

Kesme sonucu yaralanmalar

Koruyucu eldiven kullanın.

Parmaklarınızı fandan ve malç bıçaklarından uzak tutun.

1. Cihazı kapatın.
2. Akü paketini çıkarın, bkz. Bölüm Akü paketinin çıkarılması.
3. Yakalama torba başlığını çıkarın, bkz. Bölüm Yakalama torba başlığının çıkarılması.
4. Emme borusunu sökün.

Şekil T

a Koruyucu ızgaranın yaylı kavramasını açın. b Emme borusunun kilidini sürgülü ayarlayıcı ile açın. c Motor gövdesi kilitleme pimini mümkün olduğu kadar dışarı çekin.

△UYARI

Fan çarklarının ve malç bıçaklarının hareketi

Kesme sonucu yaralanmalar

Koruyucu eldiven kullanın.

Parmaklarınızı fandam ve malç bıçaklarından uzak tutun.

d Emme borusunu motor gövdesinden çıkarın.

1. Üfleme borusunu çıkarın.

Şekil U

a Üfleme borusu kilit açma tuşuna basın.

b Üfleme borusunu motor gövdesinden çıkarın.

1. Gerekirse borulardaki tıkanmayı giderin.
2. Gerekirse adaptördeki tıkanmayı giderin.
3. Gerekirse ağızdaki tıkanmayı giderin.
4. Motor gövdesinin ağızlarını temizleyin.

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Bakımı iyi yapılmasına rağmen, akü paketinin kapasitesi zamanla azalır; böylece şarj tam doluyken bile tam çalışma süresine artık ulaşılmaz. Bu, bir kusur değildir.

Hata Nedeni Hatanın giderilmesi
Cihaz çalışmiyor	Akü paketi.Doğru yerleştirilmemisi. Akü paketi bóş. Akü paketini Şarj edin. Akü paketi arizali. Akü paketinidehyi.
	Güvenlik Şalteri montaj sirasindo tetiklenmedi.
Isletim sirasindo cihazduruyor	Akü aşırı,isnimiş Çalışmaya ara verinve akü sicutligrinTekrar normal aralıkta olmasınbekleyin.Motor aşırı,isnimiş Çalışmaya ara veinve motorun soğumasınbekleyin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Teknik bilgiler

Cihaz performers
Nominal voltaj	V	36
Şarlı üfleme cihazınin ortalama havahilli	km/h	225 +/-10 %
Şarlı üfleme cihazınin azami teo-rik havahilli	km/h	275 +/-10 %
Şarlı supürge cihazınin ortalama havahilli	km/h	172 +/-10 %
Şarlı supürge cihazınin azami te-rik havahilli	km/h	208 +/-10 %
Malç oriçl	145
Yakalamatorbasihaçmi
Boyutlar ve ağırkıclar
Ağırkık (akü paketi hariç)	kg	4,7
Uzunlukx genişlik x yükbeklik	mm	1290 x230 x449
EN 50636-2-100 uyarınca tespit edilendehyerl
Ses basınç seviyesi LpA Şarlı üf-lemecihazi	dB(A)	88,6
Ses basınç seviyesi LpA Şarlı em-dB(A)me cihazi	dB(A)	88,9
Belirsisizlik KpA	dB(A)	3

Ses güü seviyesi LWA + Belirsiz- dB(A)lik KWA	104
Şarlı üfleme cihazıtoplam titreşim m/s2değeri	3,2
Şarlı emme cihazıtoplam titreşim m/s2değeri	4,1
Belirssizlik KM/s	1,5

Teknik değişiklik hakkı saklıdır.

Titreşim değeri

UYARI

Belirtilen titreşim değeri, standart test yöntemi ile ölçülmüştür ve cihazları karşılaştırmak için kullanılabilir. Belirtilen titreşim değeri, geçici yük değerlendirmesinde kullanılabilir. Cihazın kullanım şekline bağlı olarak cihazın güncel kullanımı sırasında titreşim emisyonu, belirtilen genel değerden farklı olabilir.

Düşük el titreşim değeri > 2,5 m/s² olan cihazlar (bkz. kullanım kılavuzunda bölüm Teknik veriler)

TEDBİR: Cihazın uzun süreler boyunca kesintisiz kullanılması duyma bozukluklarına neden olabilir. Elleri korumak için sıcak tutan eldivenler kullanın. Düzenli aralıklarla çalışmaya ara verin.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı, yapıları ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Şarjlı üfleyici/süpürge

Tip: 1.444-17x.x

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1:2012+A11:2014+A13:2017

EN 50636-2-100:2014

EN 55014-1: 2017

EN 55014-2: 2015

EN 50581:2012

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT ve 2005/88/AT ile değiştirilmiştir: Ek V

Ses gücü seviyesi dB(A)

Ölçülen:102,3

Garanti edilen: 104

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28-40

71364 Winnenden (Almanya)

Tel.: [phone]
