Marka	Fein
Model	SCS 4.825
Ürün Tipi	Kablolu portatif vidalama
Güç Kaynağı	230 V, 50/60 Hz
Çekilen Güç (P1)	500 W (tahmini)
Boşta Devir (n0)	Değişken, yaklaşık 2000 dev/dk'ya kadar (tahmini)
Maksimum Tork	Ayarlanabilir, yaklaşık 30 Nm'ye kadar (tahmini)
Aparat Tutucu	Altı köşe (1/4 inç)
Ağırlık (EPTA'ya göre)	Yaklaşık 1,8 kg
Çift Yalıtım	Evet
Ana İşlevler	Vidaları sıkma ve gevşetme, kendinden kılavuzlu vidalarla çalışma
Ayarlar	Kademeli tork, dönüş yönü (sol/sağ), hız ayarı
Derinlik Dayanağı	Evet, hassas vidalama için
Güvenlik	Bakım öncesi fişten çekme, koruyucu gözlük kullanma, dönen parçalara dokunmama
Bakım ve Temizlik	Havalandırma deliklerini metalik olmayan aletlerle temizleyin, kuru basınçlı hava üfleyin
Mevcut Yedek Parçalar	Vidalama uçları, derinlik dayanağı, bileklik, özel güç kablosu (FEIN servis)
Garanti	Yasal garanti + FEIN üretici garantisi
Uygunluk	CE, Avrupa direktifleri
Geri Dönüşüm	Evsel atıklarla birlikte atmayın, geri dönüşüm merkezine teslim edin

Sık sorulan sorular - SCS 4.825 Fein

Sıkma torku nasıl ayarlanır?

Tork ayar halkasını çevirin (kullanım kılavuzunun 5. sayfasına bakın). Varsayılan ayar küçük ve orta boy vidalar için uygundur. Tork ayrıca vidaya uygulanan baskı kuvvetine de bağlıdır.

Derinlik dayanağı ne zaman kullanılır?

En iyi sonuçları elde etmek için vidalama sırasında her zaman derinlik dayanağını kullanın. Vidalama derinliğini sınırlayarak yüzeye zarar vermeyi önler.

Bu vidalama makinesiyle hangi aksesuarları kullanabilirim?

Yalnızca FEIN tarafından özel olarak tasarlanmış veya onaylanmış aksesuarları kullanın. Takılabilir görünseler bile uygun olmayan aksesuarları kullanmayın.

Vidalama makinesi nasıl temizlenir?

Havalandırma deliklerini metalik olmayan aletlerle düzenli olarak temizleyin. Aletin içine havalandırma deliklerinden kuru ve yağsız basınçlı hava üfleyin.

Güç kablosu hasar görürse ne yapmalıyım?

Kablo, FEIN satış sonrası servisinden temin edilebilen özel bir kablo ile değiştirilmelidir. Kendiniz tamir etmeye çalışmayın.

Gerekli besleme voltajı nedir?

Alet, 230 V, 50/60 Hz şebeke ile çalışır. Maksimum 30 mA kaçak akım koruma şalteri kullanılması önerilir.

Derinlik dayanağı olmadan vidalama yapabilir miyim?

Evet, ancak en iyi sonuçlar ve daha iyi kontrol için derinlik dayanağı kullanmanız şiddetle önerilir.

Dönüş yönü nasıl değiştirilir?

Dönüş yönü anahtarını yalnızca motor tamamen durduğunda çalıştırın. Bu, alete zarar gelmesini önler.

Temel güvenlik talimatları nelerdir?

Koruyucu gözlük takın, dönen parçalara dokunmayın, bakım yapmadan önce aletin fişini çekin ve aleti sıkıca tutun. Kullanım kılavuzundaki uyarılara uyun.

Kullanım ömrü sonunda alet nasıl geri dönüştürülür?

Aleti evsel atıklarla birlikte atmayın. Çevre yönergelerine uygun olarak bir geri dönüşüm merkezine teslim edin. Ambalaj ve aksesuarlar da geri dönüştürülmelidir.

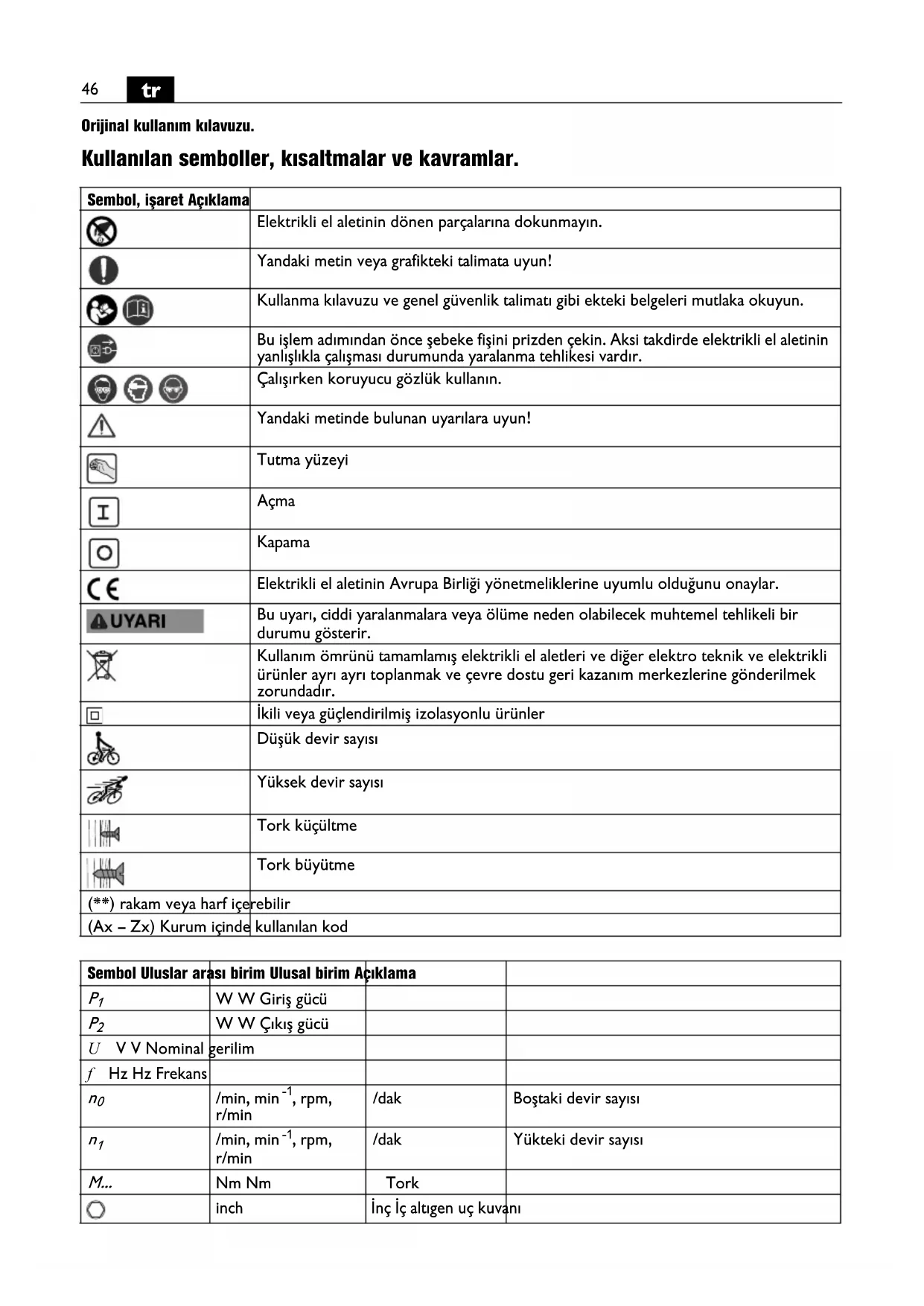

KULLANIM KILAVUZU SCS 4.825 Fein

Kullanilan semboller, kisaltmalar ve kavramlar.

Sembol,,isaret Açıklama
	Elektrikli el aletinin)dönendparçaların dokunmayın.
	Yandaki metin veya grafikteki talimata uyun!
	Kullanı kılıvuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun.
	Bu,islem adımindan once Şebeke fişini prizden Çekin.Aksi takdirde elektrikli el aletinin yanlışkıçalşması durumunda yaralanma sehlikesi yardır.
	Çalıkın koruyucu).(Gölzülcuk kullan.)
	Yandaki metinde bulunan uyarıla uyun!
	Tutma:yüzeyi
I	Açma
	Kapama
CE	Elektrikli el aletinin Avrupa Birlügi(yönetmeliklerine uyumlulu oluguṇu onaylar.
UYARI	Bu uyari, ciddi yaralanmaları veya ölümene neden olabilecek muhtemel sehlikeli bir durumu).(Gösterir.)
	Kullanım Ömrünü tamamlamış Elektrikli el aletleri ve Dennis elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu gerı kazanan merkezlerine).(Zorundadır.)
	İkili veya).(Güç;zirdirilmı),izolasyonlu.(Urünler
	Düzuk devir ,(Sayı)
	Yüksek devir ,(Sayı)
	Tork).(Küçultme)
	Tork ,(Büyütme)
(**)rakam veya harf,(iberalbirilir
(Ax-Zx) Kurum ,(kullanılan kod	kullanılan kod

Sembol Uluslar arasi birim Ulusal birim Açıklama
P1	W W Giriş güücü
P2	W W Çkış Güçü
U V V Nominal gerilim
f Hz Hz Frekans
n0	/min, min-1, rpm, r/min	/dak
n1	/min, min-1, rpm, r/min	/dak
M...	Nm Nm	Tork
○	inch	İnc ile altıgen uz kuvanı

Sembol Uluslar arasi birim Ulusal birim Aşkılama
Fmm 0	mm mm Vida çapi
	kg kg A关键字 EPTA-Procedure 01'e uygün
LpA	dB dB Ses basinci seviyesi
LwA	dB dB Gürültü emisyonu seviyesi
LpCpeak	dB dB En:yüksek ses basinci seviyesi
K...			Tolerans
a	m/s2	m/s2	Titreşimi emisyon değeri EN 62841'e güre (üç:yönün vektör toplamı)
ah	m/s2	m/s2	Titreşimi emisyon değeri (vidalama)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s2	Temel ve:türetilendeğerler uluslararasibirilmeler sistemi Sİ'den alinmışıtr.

Güvenliginiz icin.

UYARI

Bütin guvenlik talimat ve uyarilarim okuyun. Guvenlik talimat ve

uyarilarina uyulmadigi takdirde elektrik carpmasi, yangin ve/veya agir yaralanmalarana neden olunabilir. Bütün guvenlik talimati ve uyarilarini ilerde kullann üzere saklayin.

Bu kullanma kilavuzunu ve ekteki "Genel Güvenlik talimati" 'ni (ürün kodu 3 41 30 465 06 0) esaslı.Beforede okuyup

olarak anlamadan bu elektrikli el aletini kullanmayin. Anilan belgeleri ileride kullanmak uzere saklayin ve elektrikli el aletini baskalarina verdiginizde vya devrettiginizde bu belgeleri de verin.

Ilgili ulusal calisma hukumlinerine de uyun.

Elektrikli el aletinin tanimi:

Hava kosullarina karsi korunmali ortamlarda, FEIN tarafindan izin verilen uclar ve kasesuarla, ozellikle kendi kendine delen ve kesen vidalarla kullanilmak uzere, vidalin takilip dokulmesinde kullananan elle yonlendirilen vidalamama makinesi.

Özel güvenlik talimati.

Vidanin görünmen elektrik kaboların veya aletin kendi sebeke böglanti kablosuna temas etme olasilgün bilundugu isleri yaparken aleti izolasyonlu tutamak yüeylerinden tutun. Vidanin elektrik gerilimi ileten bir kabloya temas etmesi aletin metal parçalarınin elektrik gerilimine maruz kalmasina ve elektrik carpmasina neden olabilir.

Görünmeyen elektrik kablolarina, gaz ve su borularina dokkat edin. Çalşmaya baslamadan önce delme yapacagini alanı Örgün bir metal tarama cihazi ile kontrol edin.

Is parcasini emniyete alin. Bir germe donanimi ile emniyete alinmis is parcasi elle tutmaya oranla daha guvenli islenir.

Calisirken elektrikli el aletini sikica tutun. Kisa sureli reaksiyon momentleri ortaya sikabilir.

Magnezyum iceren malzemeleri islemeyin. Yangin cikma tehlikesi vardir.

CFK (Karbon fiber takviyeli plastik) ve asbest iceren malzemeleri islemeyin. Bu malzemeler kanserojen kabul edilmektedir.

Elektrikli el aletinin ustune etiket ve isaretlerin vidalanmasi veya percinlenmesi yasaktir. Hasar goren izolasyon elektrik carpmasina karsi koruma saglamaz. Yapisici etiketler kullanin.

Elektrikli el aletinin üreticisi tarafindan özel olarak gelistirilmemiş veya onaylanmamş aksesuar

Kullanmayin. Herhangi bir aksesuarin elektrikli el aletinize uymasi güvenli isletme icin tek basina yeterli degildir.

Elektrikli el aletinin havalandirma araliklarini metal olmayan araclarla duzenli araliklarla temizleyin. Motor fani tozu govdenin icine ceker. Metal tozunun asiri olcude birikmesi elektriksel tehlike yaratur.

Aleti calistirmadan once her defasinda sebeke baglanti kablosunda ve sebeke fişinde hasar olup olmadigiin kontrol edin.

Tavsiye: Elektrikli aletini daima 30 mA veya daha duşuk hatali akim değerine sahip bir hatali akim koruma Şalteri (RCD) üzerinden calistırın.

El kol titresimi

Bu talimatta belirtilen titresim seviyesi EN 62841'e uygun bir olçme yontemi ile belirlenmis olup, elektrikli el alelerinin mukayesesinde kullanilabilir. Budeer ayrica kullaniciya BINen titresim yukununGPCi olarak tahmin edilmesine de uygundur.

Belirtilen titresim seviyesi elektrikli el aletinin temel kullanımarina attir. Ancak elektrikli el aleti farkli uzlar veya yetersiz bakimla farklı islerde kullanılacak olursa, titresim seviyesinde farkliklar ortaya çkabilir. Bu da toplam calisma suresinde kullanıciya binen titresim yükün onemli olçude artirabilir.

Kullaniciya binen titresim yukunu tam olarak tahmin edebilmek icin, aletin kapali veya acik oldugu halde gerektekten kullanimda olmadigi sureler de dikkate alinaldir. Bu, toplam calisma suresinde kullaniciya binen titresim yukunu onemli olçüde azaltabilir.

Kullaniciyi titresim etkilerine karı korumak üzere ek Güvenlik onlemleri tespit edin; ornegin: Elektrikli el aletinin ve uzclarin bakimi, ellerin sıçak tutulması, is surelcerinin organize edilmesi.

Calısrıken dikkat edilmesi gerekenhususlar.

Dönme yönü degişirme salterini sadece motor dururken kullanin.

Güvenilir vida böglantULARi saglamak icin daima derinlik mesnedi kullanin.

Tork ayari (Bakiniz: Sayfa 5)

Aletin fabrikasyon ayari kucuk ve orta buyuklukte vidalara goredir.

Sikma torku ayni zamanda elektrikli el aletinin vidaya dokru bastirilma kuvvette de baglidir.

Bakim veminteri servisi.

Asiri kullanim kosullarinda metaller
islenirken elektrikli el aletinin icinde iltekten
tozlar birkebilir. Elektrikli el aletinin

koruyucu izolasyonu bundan olumsuz yonde etkilenebilir. Elektrikli el aletinin ic kismini sik sik basinl hava ile temizleyin veya bir hatali akim koruma salteri (Fl) kullanin.

Elektrikli el aletinin böglanti kablosu hasar gorecek olursa, FEIN musteri servisinden temin edilebilecek özel olarak hazirlanmş bir böglanti kablosu ile degistirilebilir.

Asbeste temas eden urunler onarim islemine gonderilemez. Asbestle kirlenen urunleri ulkenizdeki asbest icerikli atuklara iliskin yasal mevzuata uygun olarak atin.

Bu elektrikli el aletininGPCel yedek parca listesini Internette www. fein.com. sayfasinda bulabilirsiniz.

Aşaqudaki parçaları gerektiğinde kendiniz de)\ değistirebilirsiniz: Üçlar, derivlik mesnedi, tasima\ halkası

Teminat ve garantı.

Urüne iliskin teminat piyasaya sunuldugu ülkenin yasal duzenlemeleri ÇerçevesindeGPCERlidir. Ayrica FEIN, FEIN üretici garantii beyanina uygunbir garantiti saglar.

Elektrikli el aletinizin teslimat kapsaminda bu kullanma kulavuzunda tanimlanan vya sekli gosterilen aksesuarin sadece bir parcasi da bulunabilir.

Uyumluluk beyani.

FEIN firmasi tek sorumlu olarak bu urünün bu kullanim kulavuzunun son sayfasinda belirtilen ilgili kosullara uygun oldugunu bylan eder.

Teknik belgelerin bulundugu merkez:

C. & E. Fein GmbH,

Çevre koruma, tasfiye.

Ambalaj malzemesi, kullanim omrunu tamamlamis elektrikli el aleleri ve aksesuar cevre dostu geri kazanim merkezine gonderilmelidir.
