SCS 4.825 - Skruvdragare Fein - Gratis bruksanvisning och manual

Märke	Fein
Modell	SCS 4.825
Produkttyp	Bärbar sladdskruvdragare
Strömförsörjning	230 V, 50/60 Hz
Upptagen effekt (P1)	500 W (uppskattning)
Tomgångsvarvtal (n0)	Variabel, upp till cirka 2000 rpm (uppskattning)
Maximalt vridmoment	Justerbart, upp till cirka 30 Nm (uppskattning)
Verktygsfäste	Sexkant (1/4 tum)
Vikt (enligt EPTA)	Cirka 1,8 kg
Dubbelisolation	Ja
Huvudfunktioner	Åtdragning och lossning av skruvar, arbete med självborrande och självgängande skruvar
Inställningar	Progressivt vridmoment, rotationsriktning (höger/vänster), varvtalsreglering
Djupanslag	Ja, för exakt skruvdragning
Säkerhet	Utlösning före underhåll, obligatorisk ögonskydd, rör inte roterande delar
Underhåll och rengöring	Rengör ventilationsöppningar med icke-metalliska verktyg, blås torr tryckluft
Reservdelar tillgängliga	Skruvdragningsbits, djupanslag, handledsrem, specifik nätsladd (Fein service)
Garanti	Lagstadgad garanti + Fein tillverkargaranti
Överensstämmelse	CE, EU-direktiv
Återvinning	Kasta inte med hushållsavfall, lämna på återvinningscentral

Vanliga frågor - SCS 4.825 Fein

Hur ställer jag in åtdragningsmomentet?

Vrid på momentinställningsringen (se sidan 5 i bruksanvisningen). Standardinställningen passar för små och medelstora skruvar. Vridmomentet beror också på tryckkraften på skruven.

När ska jag använda djupanslaget?

För bästa resultat, använd alltid djupanslaget vid skruvdragning. Det begränsar skruvdjupet och förhindrar skador på ytan.

Vilka tillbehör kan jag använda med denna skruvdragare?

Använd endast tillbehör som är speciellt konstruerade eller godkända av FEIN. Använd inte olämpliga tillbehör, även om de verkar passa.

Hur rengör jag skruvdragaren?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg. Blås torr och oljefri tryckluft in i verktygets insida genom ventilationsöppningarna.

Vad gör jag om nätsladden är skadad?

Sladden måste bytas ut mot en speciell förberedd sladd som finns hos FEIN service. Försök inte reparera den själv.

Vilken matningsspänning krävs?

Verktyget fungerar på 230 V, 50/60 Hz nätspänning. Det rekommenderas att använda en jordfelsbrytare på max 30 mA.

Kan jag skruva utan djupanslag?

Ja, men för bästa resultat och bättre kontroll rekommenderas starkt att använda djupanslaget.

Hur byter jag rotationsriktning?

Använd endast rotationsriktningsomkopplaren när motorn står helt stilla. Detta förhindrar skador på verktyget.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd ögonskydd, rör inte roterande delar, koppla bort verktyget före underhåll och håll verktyget stadigt. Följ varningarna i bruksanvisningen.

Hur återvinner jag verktyget vid livslut?

Kasta inte verktyget med hushållsavfallet. Lämna det på en återvinningscentral enligt miljödirektiven. Förpackningar och tillbehör ska också återvinnas.

BRUKSANVISNING SCS 4.825 Fein

Tryk kun på retningsomskifteren, nr motoren stär stille.

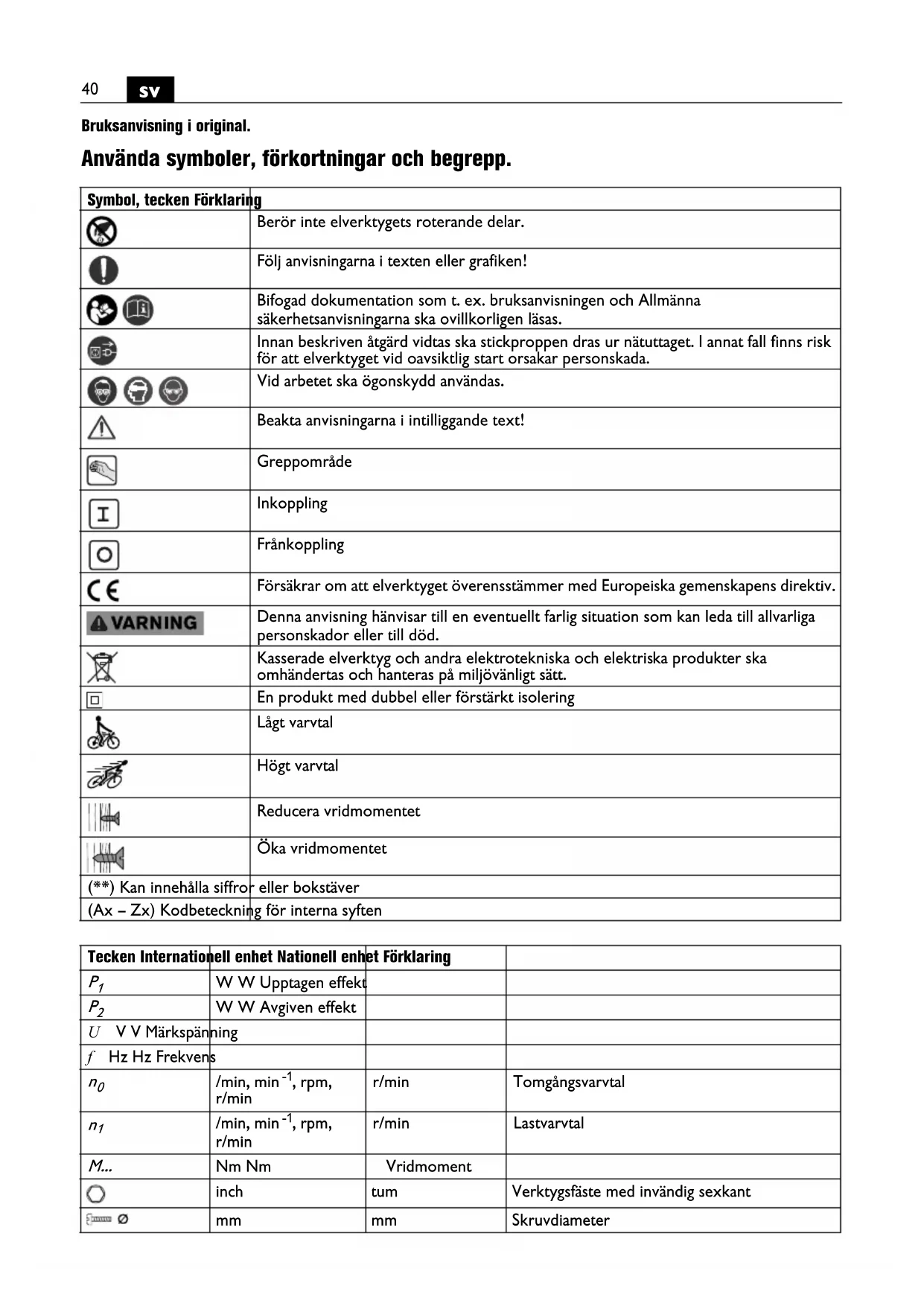

Anvanda symboler, forkortningar och begrupp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Följ anvisningarna i texten erller grafiken!
	Bifogad documentation som t. ex. braupsanvisningen och Allmänner sakerhetsanvisingarna sca ovillkorligen läsas.
	Innan beskriven Åtgård vidtas sca stickproppen dras ur nätuttaget. I annat fall finns riskfor att elverktyget vid oavsiktlig start orsakar persorskada.
	Vid arbetet sca ögonskydd användas.
	Beakta anvisingarna i intilliggende text!
	Greppområde
	Inkoppling
	Frånkoppling
CE	Försäkrar om att elverktyget overensstämmer med Europeiska gemenskapens direktiv.
A VARNING	Denna anvising hänvisar till en eventuellt farlig situation som kan leda till allvarlages/personskador erller till död.
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter skacomhändertas och hanteras på miljövänligt sätt.
	En produit med dubbel erller forständärkt isolering
	Lågt varvtil
	Högnt varvtil
	Reducera vridmomentet
	Öka vridmomentet
(**) Kan innehälla siffrör	eller bokstäver
(Ax - Zx) Kodbeteckning	für interna syften

Tecken Internationell enchabet Nationell enchet Förklaring
P1	W W Upptagen effekt
P2	W W Avgiven effekt
U V V Märksprüning
f Hz Hz Frekvens
n0	/min, min-1, rpm, r/min	r/min	Tomgångsvarvital
n1	/min, min-1, rpm, r/min	r/min	Lastvarvital
M...	Nm Nm	Vridmoment
○	inch	tum	Verktygsfäste med invändig sexkant
Ø	mm	mm	Skruvdiameter
Tecken Internationell enchabet Nationell enchet Fördklaring
	kg kg Vikt enligt EPTA-Procedure 01
LpA	dB dB Ljudtrycksnivå
LwA	dB dB Ljudeffektnivå
LpCpeak	dB dB Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
ah	m/s2	m/s2	Vibrationsemissionsvärde (skruvdragning)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter.Free det Internatio-nella enchetssystemet SI.

För din sakerhet.

WARNING

Läs nogaigenom alla sakerhetsanvisiningar och instruktioner. Fel som

uppstar till foljd av att sakerhetsanvisingarna och instruktionerna inte foljt'skan orsaka elstot, brand och/eller allvarlga personskador.

Förvara alla varninger och anvisninger für framtida bruk.

Använd inte detta elverktyg innan du noggrant Last och fullständigt forstatt denna instruktionsbok samt bifogade „Allmanna sakerhetsanvis

ningar" (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör Förvaras für senare använding och ska bifogas elverktyget vid overlåtelse eller fösäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd användning av elverktyget:

handhällen skruvdragare for i- och urdragning av skruvar med av FEIN godkända insatsverktyg och tillbehör i vaderskyddam ogivning, speciellt lamplig for självborrande och självgangade skruvar.

Speciella sakerhetsanvisningar.

Häll i elverktyget endast vid de isolerade greppytorna\ när arbeten utförs på ställen)dskruven kan skada\ dolda elledninger erller egen natsladd. Skruvens kontakt med en spanningsforande ledning kan satta maskinen metalldelar under spanning och leda till elstöt.

Se upp für dolt liggande elledninger, gas- och vattenrör.

Kontrollera arbetsomradet t. ex. med en metalldetector innan arbetet paborjas.

Särika arbetsstychet. Arbetsstychet ligger säkrare i en upspänningsanordning an i handen.

Häll stadigt tag i elverktyget. Höga reaktrionsmoment kan kortvarigt uppsta.

Magnesiumhaltigt material fär inte bearbetas. Det finns risk for brand.

Bearbeta inte CFK (kolfibermerad plast) aller asbesthaltigt material. Dessa amnen anses vara cancellstrande.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken pa elverktyget. En skadad isolering skyddar inte langre mot elstot. Anvand dekaler.

Använd endast tillbehör som specielt tagits fram aller godkänts av elverktygets tillverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera fore start att natsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordlackagestrom pa Hogst 30mA

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna anvisning har utförts enligt en matmetod som ar standardiserad i EN 62841 och kan anvandas vid jämförelse av olika elverktyg. Den kan även tillämpas for preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivan representar elverktygets huvudsakliga användningsomräden. Om diremot elverktyget anvands for andra andamal och med andra insatsverktyg eller inte underhällits ordentlich kan vibrationsnivan avvika.Detta kan oka vibrationsbelastningen vasantigt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestam'd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gatt utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisera arbetsforloppen.

Användningsinstruktioner.

Páverka riktningsomkopplaren endast på frankopplad motor.

For exakt arbetsresultat skal alltid djupanslaget anvandas vid skruvdragning.

Installingn av vridmoment (se sidan 5)

Vid fabriken har skruvdragaren ställts in i läge für minde och medelstora skruvar.

Åtdragningsmomentet År även beroende av den kraft med vilken elverktyget trycks mot skruven.

Underhäll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre nar metall bearetas. Elverktygets skyddisolering kan

forsamras. Blas ofta rent elverktygets inre genom ventilationsoppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (Fl).

När elverktygets natsladd skadats mäste den ersättas med en speciellt forberedd natsladd som FEIN-kundservicen tillhandahäller.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontaminerade produitenigt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut: Insatsverktyg, djupanslag, handlovsrem

Garanti och tillaggsgaranti.

Garanti lamnas pa produiten enligt de lagbestammelser som galler i aktuellt anvandningsland. Dessutom lamnar FEIN en tillaggsgaranti enligt FEIN-tillverkargaranti-forklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas iBruksanvis- ningen.

Försakran om överensstammelse.

FEIN forsakrar under exklusivt ansvar att denna produit overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Miljöskydd, avfallschantering.

Förpackning, skrotade elverktyg och tillbehör ske hanteneras på miljövänligt satt.
