使用説明書 SCS 4.825 Fein

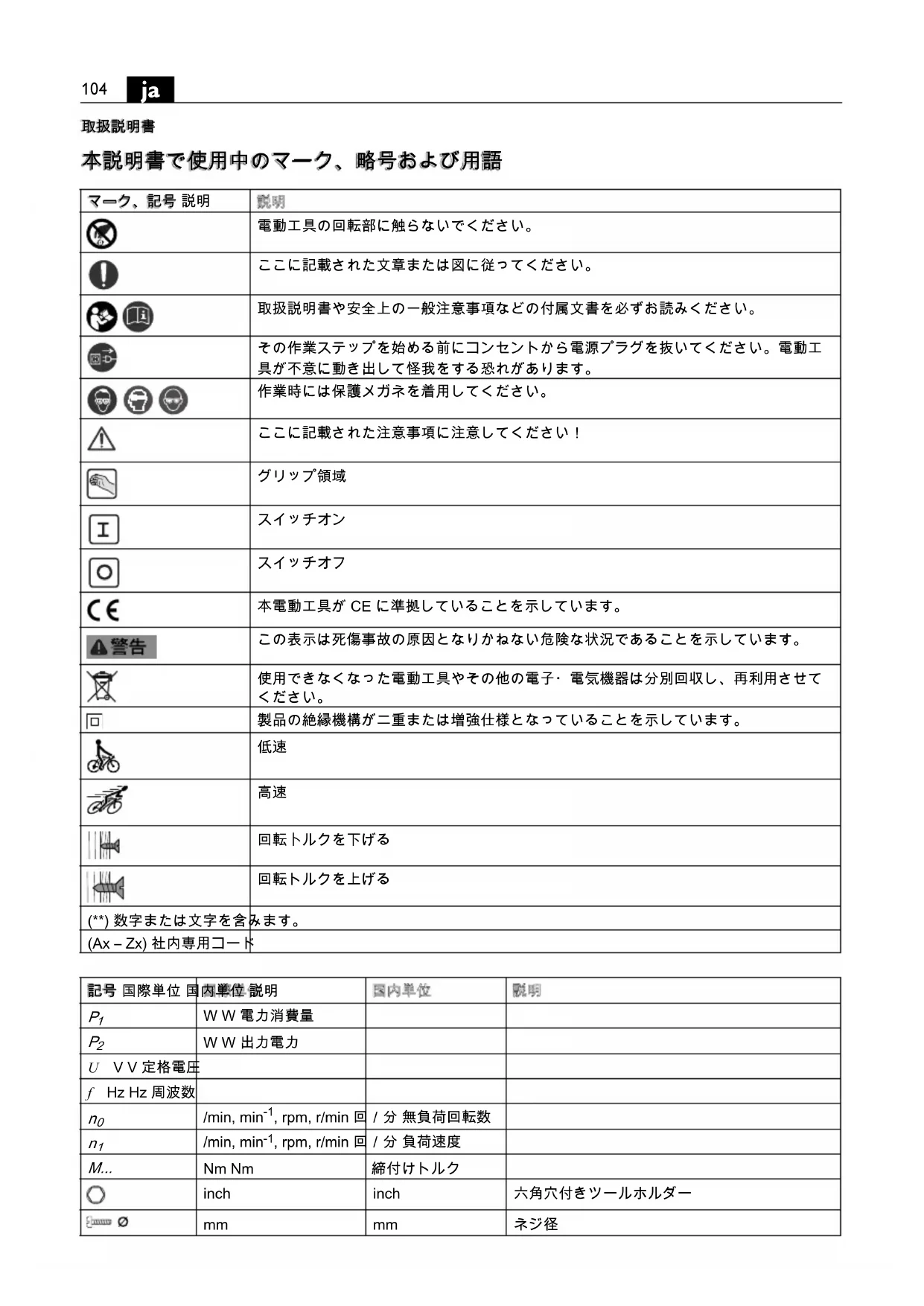

本説明書で使用中のマーク、略号および用語

電動工具の回転部に触らないでください。 ここに記載された文章または図に従ってください。 取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。 その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工 具が不意に動き出して怪我をする恐れがあります。 作業時には保護メガネを着用してください。 ここに記載された注意事項に注意してください！

本電動工具が CE に準拠していることを示しています。 この表示は死傷事故の原因となりかねない危険な状況であることを示しています。 使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させて

製品の絶縁機構が二重または増強仕様となっていることを示しています。

(**) 数字または文字を含みます。 (Ax – Zx) 社内専用コード 記号 国際単位 国内単位 説明

W W 出力電力 U V V 定格電圧 f Hz Hz 周波数

, rpm, r/min 回／分 無負荷回転数

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳守しないと、感電、火災、怪我等の事故発生の恐れがあります。 読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。この取扱説明書および付属の 「安全上のご注意」( 文書番号 3 41 30 465 06 0) をよくお読みになり、理解したうえで本電動工具をご使用ください。 取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。国内で適用されている一連の労働安全衛生規則にも留意してください。 この電動工具は、特にセルフドライブネジおよびセルフタッピングネジの締付け・緩め作業用として、雨風から保護された場所でご使用ください。必ず FEIN 社純正の先端工具およびアクセサリーをご使用ください。 ネジが埋設電線や電動工具の電源コードに触れる恐れのある場合には、電動工具上の絶縁された握り部を保持してください。 ネジが電線に触れると、電動工具の金属部分を通じて感電する恐れがあります。 設された電線、ガス・水道管にご注意ください。 作業開始前に、メタル探知器等を使用しながら作業領域を確認してください。 料をしっかりと固定してください。 材料をクランプ等で固定すると、手で保持する場合よりも安全です。 動工具をしっかりと保持してください。 急に高い反動トルクが発生する場合があります。 グネシウムを含む材質を加工しないでください。 火災が発生する危険があります。 FRP ( 炭素繊維強化プラスチック ) およびアスベストを含有する材質の加工は行なわないでください。 これらの材質は発がん性物質とされています。 動工具上に銘板やマークを固定する際には、ネジやリベッ卜を使用しないでください。 電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。 動工具メーカーが認証していないアクセサリーは使用しないでください。 アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。 金属製工具で電動工具の通気孔を定期的に掃除してください。 モーターファンは粉じんを装置内へ吸引します。 金属粉じんが多く蓄積されると、感電を発生する恐れがあります。 使用になる前に電源線およびプラグが破損していないかを確認してください。推奨： この電動工具には検出電流が 30 mA またはそれ以下の漏電遮断器 (RCD) を常に使用ください。 本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。 また、振動負荷の事前調査にもご使用いただけます。記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。 このような場合、作業中の振動負荷が大幅に高くなることがあります。振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。kg kg 重量 （EPTA-Procedure 01 に準拠して測定されています）

dB dB 音量レベル pCpeakdB dB ピーク音圧レベル K...

EN 62841 準拠振動加速度 （3 方向のベクトル

振動加速度 （ネジ締め時）m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s 国際単位系 （SI）で使用されている基本単位および組立単位。 号 国際単位 国内単位 説明 OBJ_BUCH-0000000391-001.book Page 105 Tuesday, August 20, 2019 8:18 AM106

取り扱いにあたっての注意 正転・逆転切り替えスイッチの操作は必ずモーターが 停止した状態でおこなってください。 安定した作業を行うため、ネジ締め作業には必ずデプ スストップをご使用ください。 トルクセッティング ( 参照ページ 5) 工場出荷時、同工具は小〜中サイズのネジ用として設

締付け卜ルクは電動工具がネジを押さえつける力によ

メンテナンスおよび顧客サービス 過度な環境条件下で金属材料を加工すると、 電動工具内部に導通性を持つ粉じんが溜ま り、本体の絶縁機構に悪影響をおよぼすことがありま す。このため、電動工具の通気孔から乾燥したオイル フリー圧縮空気を吹き付けて内部の粉じんを除去する とともに、漏電遮断器 （RCD）を接続してください。 電動工具の電源線が破損している場合、特殊電源線と 交換することが可能です。この特殊電源線は FEIN 顧客 サービスでご入手いただけます。 アスベストと接触した製品は修理に出さないでくださ い。アスベストで汚染された製品は、各国に適用され ているアスベスト含有廃棄物の処理の既定に従って処

この電動工具に適用される最新の交換パーツリストは、 インターネットサイト www.fein.com をご覧ください。

下の部品は、必要に応じてお客様ご自身で交換して いただけます : アクセサリー、デプスストップ、手持ち

製品保証に関しては、本製品が販売される国で定めら れた法的規定が適用されます。 さらに FEIN 社の保証内 容に従い、保証が適用されます。 本電動工具の標準付属品には、本取扱説明書に記載ま たは図示されたアクセサリーの一部のみが含まれるこ

FEIN 社は、本製品が本取扱説明書の最終頁に記載され た一連の基準に準拠していることを宣言します。

梱包資材、使用済みの電動工具およびアクセサリーは、 環境にやさしい資源リサイクルのために分別してくだ
