SCS 4.825 - Skruetrækker Fein - Gratis brugsanvisning og manual

Mærke	Fein
Model	SCS 4.825
Produkttype	Bærbar skruemaskine med ledning
Strømforsyning	230 V, 50/60 Hz
Optagen effekt (P1)	500 W (estimat)
Tomgangshastighed (n0)	Variabel, op til ca. 2000 rpm (estimat)
Maksimalt drejningsmoment	Justerbar, op til ca. 30 Nm (estimat)
Værktøjsholder	Sekskant (1/4 tomme)
Vægt (ifølge EPTA)	Cirka 1,8 kg
Dobbelt isolering	Ja
Hovedfunktioner	Spænding og løsning af skruer, arbejde med selvskærende og selvborrende skruer
Indstillinger	Progressivt drejningsmoment, rotationsretning (venstre/højre), hastighedsregulator
Dybdeanslag	Ja, til præcis skruning
Sikkerhed	Afbryd før vedligeholdelse, øjenbeskyttelse påkrævet, rør ikke ved roterende dele
Vedligeholdelse og rengøring	Rengør ventilationsåbninger med ikke-metalliske værktøjer, blæs tør trykluft
Reservedele tilgængelige	Skruebits, dybdeanslag, håndledsrem, specifikt strømkabel (Fein service)
Garanti	Lovpligtig garanti + producentgaranti Fein
Overensstemmelse	CE, EU-direktiver
Genbrug	Må ikke kastes sammen med husholdningsaffald, afleveres på genbrugsplads

Ofte stillede spørgsmål - SCS 4.825 Fein

Hvordan justerer jeg tilspændingsmomentet?

Drej momentindstillingsringen (se side 5 i vejledningen). Standardindstillingen passer til små og mellemstore skruer. Momentet afhænger også af trykkraften på skruen.

Hvornår skal dybdeanslaget bruges?

For at opnå optimale resultater skal du altid bruge dybdeanslaget ved skruning. Det begrænser skruningsdybden og forhindrer beskadigelse af overfladen.

Hvilke tilbehør kan jeg bruge med denne skruemaskine?

Brug kun tilbehør, der er specielt designet eller godkendt af FEIN. Brug ikke uegnet tilbehør, selvom det ser ud til at kunne monteres.

Hvordan rengør jeg skruemaskinen?

Rengør regelmæssigt ventilationsåbningerne med ikke-metalliske værktøjer. Blæs tør og oliefri trykluft ind i værktøjets indre gennem ventilationsåbningerne.

Hvad gør jeg, hvis strømkablet er beskadiget?

Kablet skal udskiftes med et specifikt forberedt kabel, der fås hos FEINs kundeservice. Forsøg ikke at reparere det selv.

Hvilken strømforsyningsspænding kræves?

Værktøjet fungerer på 230 V, 50/60 Hz netspænding. Det anbefales at bruge et fejlstrømsrelæ på maksimalt 30 mA.

Kan jeg skrue uden dybdeanslag?

Ja, men for optimale resultater og bedre kontrol anbefales det kraftigt at bruge dybdeanslaget.

Hvordan skifter jeg rotationsretningen?

Aktiver kun rotationsretningskontakten, når motoren er helt standset. Dette forhindrer skader på værktøjet.

Hvad er de vigtigste sikkerhedsinstruktioner?

Bær øjenbeskyttelse, rør ikke ved roterende dele, afbryd værktøjet før vedligeholdelse, og hold værktøjet godt fast. Følg advarslerne i vejledningen.

Hvordan bortskaffer jeg værktøjet ved endt levetid?

Må ikke kastes med husholdningsaffald. Aflever det på en genbrugsplads i overensstemmelse med miljødirektiverne. Emballage og tilbehør skal også genbruges.

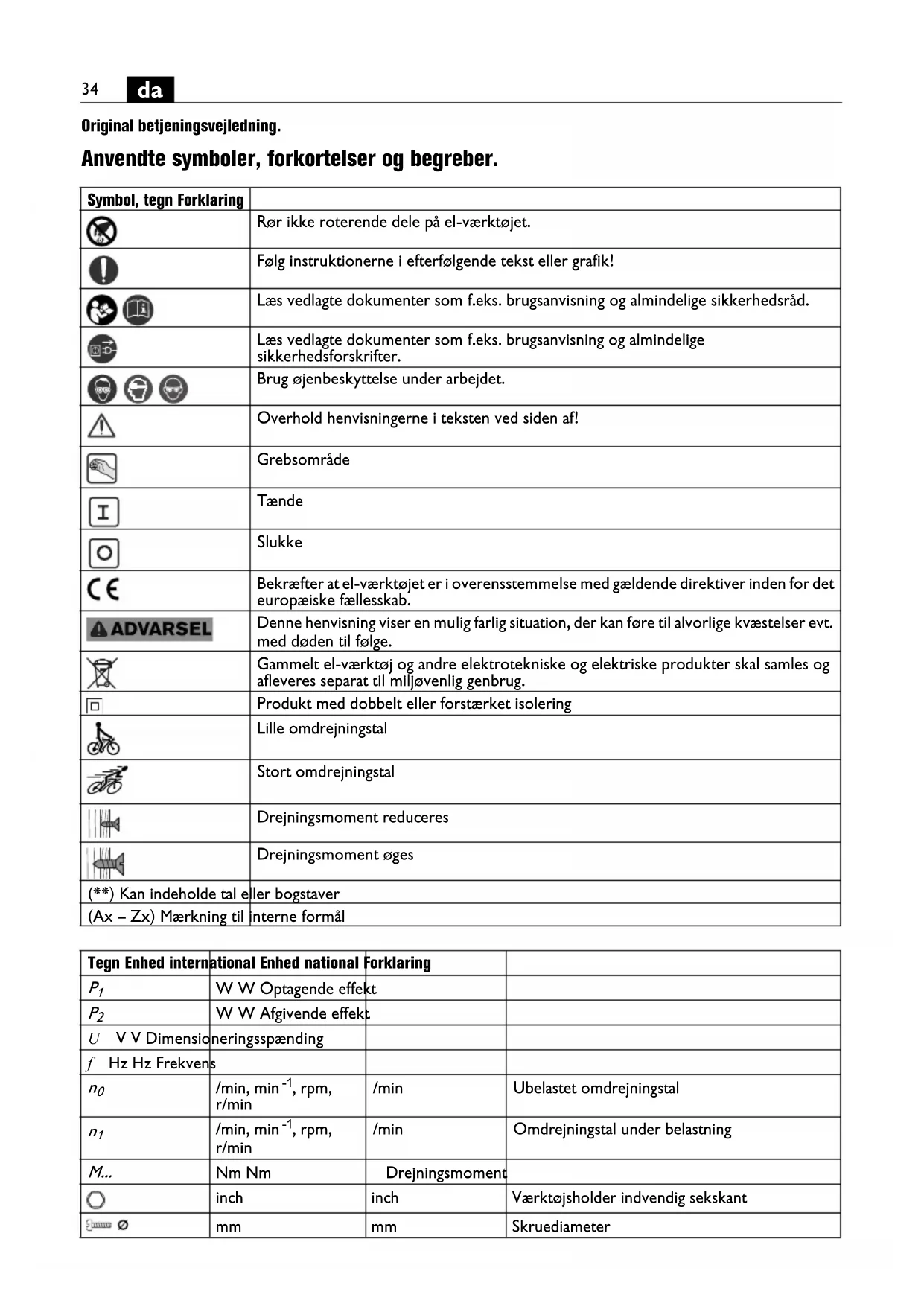

BRUGSANVISNING SCS 4.825 Fein

Original betjeningsvejledning.

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
	Rør ikke roterende dele på el-værktøjet.
	Følg instruktionerne ifterfolgende tekst eller grafik!
	Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsråd.
	Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsforskrifter.
	Brug øjenbeskyttelse under arbejdet.
	Overhold henvisningerne i teksten ved sider af!
	Grebsområde
I	Tænde
	Slukke
€	Bekræfter at el-værktøj er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
ADVARSEL	Denne henvisning viser en mulig farlig situation, der kan fore til alvorlige kvæstelser evt. med øden til ølge.
	Gammelt el-værktøj og andre elektrrotekniske og elektriskeprodukter skal samles og afleveres separat til miljøvenlig genbrug.
	Produkt med dobbelt eller forstærik isolering
	Lille omdrejningstal
	Stort omdrejningstal
	Drejningsmoment reduceres
	Drejningsmoment øges
(**) Kan indeholde tal er ller bogstaver
(Ax-Zx) Mørkning til	interne formål

Tecn Enhed international Enhed national	Forklaring
P1	W W Optagende effekt
P2	W W Afgivende effekt
U V V Dimensioneringsspænding
f Hz Hz Frekvens
n0	/min, min-1, rpm, r/min	/min
n1	/min, min-1, rpm, r/min	/min
M...	Nm Nm	Drejningsmoment
○	inch	inch
mm	mm	mm
Tecn Enhed international Enhed national Forklaring
	kg kg Vægt iht. EPTA-Procedure 01
LpA	dB dB Lydtrykniveau
LwA	dB dB Lydeffektniveau
LpCpeak	dB dB Top lydtrykniveau
K...		Usikkerhed
a	m/s2	m/s2
ah	m/s2	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

For din egen sikkerheds skyld.

ADVARSEL

Laes alle sikkerhedsrad og instrukser. I tilfaelde af manglende over

holdelse af sikkerhedsrad og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsrad og instrukser til senere brug.

Anvend/DDe tte el-vaerktj, fdu har laest naervarende brugsanvising samt vedlage ,Alminderige sikkerhedsrad" (skriftnummer

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelse.

El-varktojets formal:

handfør skruemaskine til iskruning og løsning af skruer, specielt til brug med selvborende og selvskærende skruer, med det af FEIN godkende tilbehør i vojrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Hold maskinen i de isolerede gribeflader, narrathe udfores, hvor skruen kan ramme skjulte strmledninger erer maskinens egen ledning. Skruens kontakt med en spændingsforende ledning kan ogsa sætte metalholdige maskindele under spending, hvilket kan fore til elektrisk stød.

Hold oje med skjult liggende elektriske ledninger, gasog vandr. Kontroller arbejdsmraret (f.eks. med en metalpejler), for arbejdet pabegyndes.

Sikre emnet. Et emne, der holdes med en spændean-ordning, holdesmere sikkert end i handen.

Hold godt fast i el-værktajet. Der kan opsta hove reak-tionsmomenter for en kort tid.

Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kraftfremkaldende.

Det er forbudt at skrue eller nitte skilte og tegn på elvarktojet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-vearktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-vearktøj.

Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med/DDke-metallisk værktøj.

Motorblæseren trækker stov ind i huset. Dette kan fore til elektrisk fare, hvis store mængder metalstov opsamples.

Kontroller altid nettilslutningsledningen og netstikket for beskadigelser for brug.

Anbefaling: Brug altid el-værktejet via en fejlstrombeskyttelseskontakt (RCD) medimensioneret fejlstrom pa 30 mA allerindre.

Hand-arm-vibrationer

Vibrationsniveauaet angivet i disse instruktioner er malt jævnfor en moleprocedure, normeret i EN 62841, og kan benytttes til indbyrdesammenligning af el-værktoj. Den egner sig desuden til en forellobig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repraesenterer el-vaerkto-jets vigtigste anvendelsesformer. Hvis el-vaerktojet benyttes pa,anden made med ikke formalsbestemt tilbehørEller ved utilstrakkelig vedligeholdelse,kan vibrationsniveauaet afvige.Derved kan vibrationsbelast-ningen i hele arbejdspieren doroges betydeligt.

Ved en nojagtg vurdering af vibrationsbelastningen borden ogsa tages hojde for den tid, hvor varktojet entener slukket erler fortsat er taendt, men icke er i eigentligbrug.Det kan reducere vibrationsbelastningen i helearbeitdsperioden betydeligt.

Fastlag yderligere sikkerhedsforanstaltninger til beskyt-. telse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-varktoj og tilbehør, hold handerne varme, organisation af arbejdsvprocedurer.

Betjeningsforskritter.

Udfor altid skruearbejde med dybdeanslag for at opna et palideligt arbejdresultat.

Drejningsmoment indstilles (se side 5)

Tilspændingsmomentet afhænger ogsa af den kraft, med hvilken el-værktjoet trykkes mod skruen.

Under ekstreme brugsbetingelser kan bearbejdning af metal fore til aflejring af ledende stov inde i el-vaerktojet. El-vaerktojets

beskyttesisolering kan forringes. Blaes den indven-dige side af el-varktojet gennem ventilationsabningerne igennem med t or og oliefri trykluft med hyppige mellemrum og forkobl HFI-relae.

Er el-værktøjets til Slutningsledning beskadiget, skal den erstattes med en specielt forberedt til Slutningsledning, der fas hos FEIN kundeservice.

Produkter, der er kommet i kontakt med asbest, ma\ ikke sendes til reparation. Bortskaf producerter, der er\ forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gaeldende i brugslandet. Den aktuelle resedelsliste til dette el-varktoj findes\ på internettet under www.fein.com.

Folgende dele kan du selv udskiffe after behov:

Det kan vare, at el-vaerktoget kun leveres med en del af det tilbehør, der beskrives ell erillustreres i brugsanvis- ning.

Firmaet FEIN erklærer på eget ansvar, at dette produit er i overensstemmelse med de gældende bestemmelse, der findes på den sidste side i davon brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwabisch Gmund
