SCS 4.825 - 电动螺丝刀 Fein - 免费用户手册

品牌	Fein
型号	SCS 4.825
产品类型	有线手持螺丝刀
电源	230 V, 50/60 Hz
额定输入功率 (P1)	500 瓦（估算）
空载转速 (n0)	可调，约 2000 转/分钟（估算）
最大扭矩	可调，约 30 牛米（估算）
工具夹头	六角凹槽（1/4 英寸）
重量（根据 EPTA）	约 1.8 千克
双重绝缘	是
主要功能	拧紧和松开螺丝，自钻和自攻螺丝作业
调节	渐进扭矩，旋转方向（左/右），变速器
深度限位器	是，用于精确拧紧
安全注意事项	维护前断电，必须戴护目镜，请勿触摸旋转部件
维护与清洁	用非金属工具清洁通风孔，吹入干燥压缩空气
可用的备件	螺丝刀头、深度限位器、腕带、专用电源线（Fein 售后服务）
质保	法定质保 + Fein 厂家质保
符合性	CE，欧盟指令
回收	请勿与生活垃圾一同丢弃，送至回收中心

常见问题 - SCS 4.825 Fein

如何调节拧紧扭矩？

旋转扭矩调节环（见说明第5页）。默认设置适用于小型和中型螺丝。扭矩还取决于对螺丝施加的压力。

何时使用深度限位器？

为获得最佳效果，拧螺丝时请始终使用深度限位器。它可以限制拧紧深度，避免损坏表面。

这款螺丝刀可以使用哪些附件？

仅使用 FEIN 专门设计或授权的附件。请勿使用不合适的附件，即使它们看起来可以安装。

如何清洁螺丝刀？

定期用非金属工具清洁通风孔。通过通风孔向工具内部吹入干燥无油的压缩空气。

如果电源线损坏该怎么办？

必须更换为预备的专用电源线，可从 FEIN 售后服务处获得。请勿自行尝试修理。

所需的电源电压是多少？

该工具使用 230 V、50/60 Hz 电源。建议使用最大 30 mA 的漏电保护器。

是否可以在没有深度限位器的情况下拧螺丝？

可以，但为了获得最佳效果和更好的控制，强烈建议使用深度限位器。

如何改变旋转方向？

仅在电机完全停止时操作旋转方向开关。这样可以避免损坏工具。

基本安全注意事项有哪些？

佩戴护目镜，请勿触摸旋转部件，维护前拔掉电源插头，并牢牢握住工具。遵守说明书中的警告。

工具报废时如何回收？

请勿将工具与生活垃圾一同丢弃。根据环境指令送至回收中心。包装和附件也应回收。

用户手册 SCS 4.825 Fein

符号,图例解说	解说
	不可以触摸电动工具的转动部件。
	请遵循旁边文字或插图的指示!
	务必阅读附带的文件,例如使用说明书以及一般性的安全提示。
	进行这个步骤前,先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤害。
	工作时必须戴上护目镜。
	请留意注文上的提示!
	握持部位
I	开动
	关闭
€	证明此电动工具符合欧洲共同体的规定标准。
警告	本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。
	分开收集损坏的电动工具,电子和电动产品,并且以符合环保要求的方式回收可利用的资源。
	本产品为双重绝缘或加强绝缘
	小转速
	大转速
	缩小扭力
	加大扭力
(**)可以包含数字或字母
(Ax-Zx)供内部使用的标签

符号 国际通用	单位 本国使用单位	解说图使用单位	解说
P1	W 瓦输入功率
P2	W 瓦输出功率
U V 伏额定	电压
f Hz 赫兹频率
n0	/min, min-1, rpm, r/min	/分钟 无负载转速
n1	/min, min-1, rpm, r/min	/分钟 负载转速
M...	Nm 牛顿米 扭力
符号 国际通用	单位 本国使用单位	解说国使用单位	解说
○	inch英寸 内六角工具	接头
∅	mm 毫米 螺丝直径
kg 公斤 重量符合 EPTA-Procedure 01 的规定
LpA	dB 分贝 声压水平
LWA	dB 分贝 声功率水平
LpCpeak	dB 分贝 最高声压水平
K...			不确定性系数
a	m/s2	米/秒2	振荡发射值根据 EN 62841(三向矢量和)
ah	m/s2	米/秒2	振荡发射值(拧转)
	m, s, kg, A, mm,V, W, Hz, N, °C,dB, min, m/s2	米, 秒, 公斤, 安培, 毫米,伏特, 瓦, 赫兹, 牛顿, 摄氏分贝, 分, 米/秒2	国际性单位系统 SI 中的标准单位和引用单位。

有关您的安全。

警告

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/

或造成严重伤害。

妥善保存所有的安全规章和指示以便日后查阅。

详细阅读并彻底了解本使用说明书和附带的

后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。

同时也要注意各国有关的工作安全规定。

电动工具的用途：

本手提式起子机如果安装了FEIN指定的工具和附件，即可以在能够遮蔽风雨的工作场所拧入、拧出螺丝，特别是自钻螺钉和自钻螺纹螺钉。

特殊的安全指示。

工作时电动起子如果可能割断隐藏着的电线或工具本身的电线，一定要握着绝缘手柄操作机器。如果割断了带电的电线，机器上的金属部件会导电，并可能导致操作者触电。

注意隐藏的电线，瓦斯管和水管。工作前必须先检查工作范围，例如使用金属探测仪。

固定好工件。使用固定装置比用手更能够夹紧工件。

好好地握牢电动工具。可能会出现短暂的高反应力矩。

不要处理含镁物质。有发生火灾的危险。

不要加工CFK（碳纤维增强塑料）或含石棉的材料。这些物质可能致癌。

切勿使用螺丝或钉子在电动工具上固定铭牌和标签。如果破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌或标签。

只能使用电动工具制造商特别设计和许可的附件。即使能够将其它的工具安装到本电动工具上，并不代表能够确保操作安全。

定期使用非金属工具清洁电动工具的通风孔。马达的风扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金属尘容易造成触电。

操作前必须检查电线和插头是否有任何损坏。

我们的建议：操作本电动工具时，务必要连接最多30mA额定剩馀电流的漏电断路器(RCD)。

手掌-手臂-震动

本说明书中引用的震动水平，是采用EN62841中规定的测量方式所测得。这个震动水平值可以作为电动工具之间的比较标准。您也可以拿它来推测机器目前的震动受荷状况。

此震动水平只适用在以电动工具进行规定的用途时。如果未按照规定使用电动工具，在机器上安装了不合适的工具，或者未确实执行机器的维修工作，实际的震动水平会异于提供的震动水平。因此在操作过程结束后，机器的震动受荷状况会明显提高。

为了准确地评估机器的震动受荷状况，还必须考虑以下的时间因素：例如关机的时间或机器空转待命的时间等。如果把整个工作过程中累加的关机或待命时间列入考虑，则可以明显地降低机器的震动受荷状况。

为了保护操作者免受机器震动危害，必须另外采行防护措施，例如：做好电动工具和安装工具的维修工作，手掌要保持温暖，安排好工作的流程。

操作指示。

等待马达完全静止後才可以使用转向变换开关。

为了确保准确的工作结果，拧入、拧出螺丝时务必使用深度尺。

设定扭力（参考页数5）

机器出厂时设定的范围相当於小螺丝到中型的大螺丝。

拧紧扭力也会受电动工具施加在螺丝上的力量影响。

维修和顾客服务。

在某些极端的使用情况下（例如加工金属材料），可能在机器内部囤积大量的导电废尘，

因而影响了机器的绝缘功能。因此要经常使用干燥，无油的压缩空气从通气孔清洁电动工具的内室，並且要连接电流保护开关（FI）。

如果电动工具的电线损坏了，只能更换由FEIN顾客服务中心提供的特殊电线。

与石棉接触过的产品不允许寄送去维修。请按照当地有关处理含石棉废物的规定处理受石棉污染的产品。

从以下的网址www fein.com可以找到本电动工具目前的备件清单。

以下零件您可以根据需要自行更换：钻具，深度尺，拎环

保修。

有关本产品的保修条件，请参考购买国的相关法律规定。此外FEIN还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN在贵国的代理或您的FEIN顾客服务中心询问。

在本使用说明书上提到的和标示的附件，並非全部包含在电动工具的供货范围中。

合格说明。

FEIN公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。

技术性文件存放在：

C. & E. Fein GmbH,

必须以符合环保要求的方式处理包装材料和废弃的电动工具与附件。

-根据《中国电子信息产品污染控制管理办法》要求

	有害物质Hazardous substance
部件名称Component name	铅(Pb)汞(Hg)镉(Cd)			六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电子配件Electronics (PCB,switch, wiring etc.)	x	0	x	0	0	0
发动机Motor	x	0	0	0	0	0
电源线Power cord	x	0	0	0	0	0
基础零件Fastener elements	x	0	0	0	0	0
金属零件Metal parts	x	0	0	0	0	0
电源Power supplies	x	0	0	0	0	0
铜管件Brass parts	x	0	0	0	0	0
铝件Aluminium parts	x	0	0	0	0	0
本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572:X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572

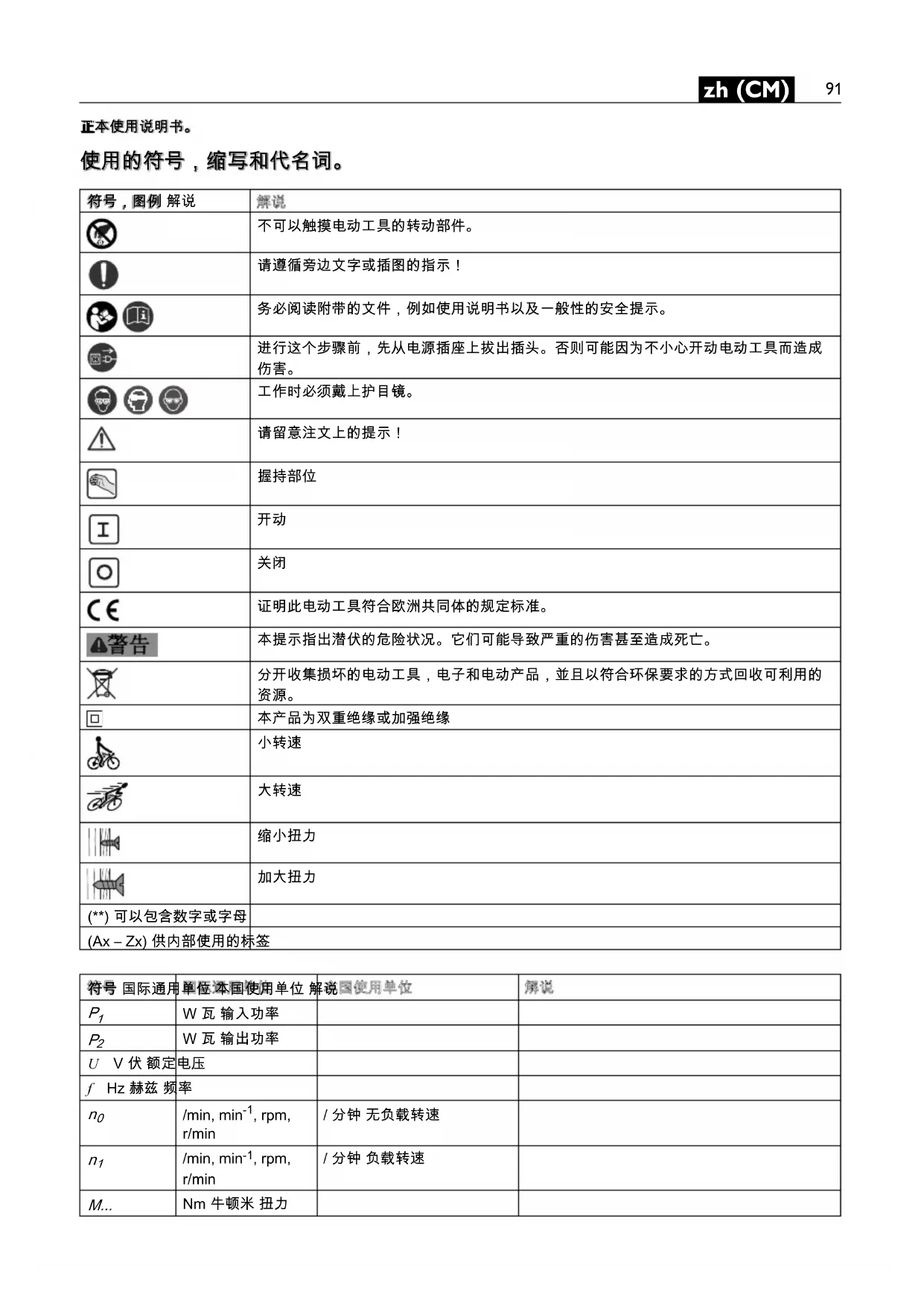

正本使用說明書。

使用的符號，縮寫和代名詞。

符號,■例解說	解說
	不可以觸摸電動工具的轉動部件。
	請遵循旁邊文字或插圖的指示！
	必須閱讀附帶的文件，例如使用說明書以及一般性的安全提示。
	進行這個步驟前，先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷害。
	工作時必須戴上護目鏡。
	請遵循注文上的指示！
	握持部位
	開動
	關閉
	證明此電動工具符合歐洲共同體的規定標準。
	本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。
	分類收集已損壞的電動工具，電子和電動產品，並且以符合環保要求的方式回收，可使有用物料循環再用。
	本產品為雙重絕緣或加強絕緣
	慢速
	快速
	縮小扭力
	加大扭力
	(*)可以包含數字或字母
	(Ax-Zx)供內部使用的標籤

符號國際通用	單位:本國使用單位	解説:國使用單位	測說
P1	W 瓦輸入功率
P2	W 瓦輸出功率
U V 伏額定電壓
f Hz 赫茲 頻率
n0	/min, min-1, rpm, r/min	/分鐘空載轉速
n1	/min, min-1, rpm, r/min	/分鐘負載轉速
M...	Nm 牛頓米	扭力
符號國際通用	單位:本國使用單位	解說:國使用單位	解脫
○	inch 英吋 内六角工	具接頭
£xxx°	mm 毫米 螺絲直徑
●	kg 公斤 重量符合 EPTA-Procedure 01 的規定
LpA	dB 分貝 聲壓水平
LWA	dB 分貝 聲壓功率水平
LpCpeak	dB 分貝 最高聲壓水平
K...			不確定系數
a	m/s²	米/秒²	振蕩發射值根據 EN 62841(三向矢量和)
ah	m/s²	米/秒²	振蕩發射值(擰轉)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s²	米,秒,公斤,安培,毫米, 伏特,瓦,赫茲,牛頓,攝氏 分貝,分,米/秒²	國際性單位系統 SI 中的標準單位和引用單位。

有關您的安全。

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災

和/或造成嚴重傷害。

妥善保存所有的安全規章和指示以便日后查閱。

詳細閱讀並徹底了解本使用說明書和附帶的

"一般性安全規章"（文件編號34130465060）

後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。

同時也要注意各國有關的工作安全規定。

電動工具的用途：

本手提式起子機如果安裝了FEIN指定的工具和附件，即可以在能夠遮蔽風雨的工作場內工作、起子使用在擰緊及移除螺絲，特別是自鑽螺釘和自攻螺釘。

特别安全說明。

工作時電動起子如果可能割斷隱藏著的電線或工具本身的電線，一定要握著絕緣手柄操作機器。如果割斷了帶電的電線，機器上的金屬部件會導電，并可能導致操作者觸電。

注意隱藏的電線，瓦斯管和水管。工作前必須先檢查工作範圍，例如使用金屬探測儀。

固定好工件。使用固定夹具或钳台比用手持更能夠夾緊工件。

獲地握牢電動工具。可能會出現短速的高反應力矩。

不要處理含鎂物質。有發生火災的危險。

不要加工CFK（碳纖維增強塑料）或含石棉的材料。這些物質可能致癌。

切勿使用螺絲或鈕釘在電動工具上固定名牌和標籤。如果破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌或標籤。

只能使用電動工具制造商特定設計和認可的附件。即使能夠將其它的工具安裝到本電動工具上，並不代表能夠確保操作安全。

定期使用非金屬工具清潔電動工具的通風孔。馬達的風扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金屬墻容易造成觸電。

操作前必須檢查電線和插頭是否有任何損壞。

我們的建議：操作本電動工具時，務必要連接最多30mA額定剩餘電流的漏電斷路器(RCD)。

手掌-手臂-震動

本說明書中引用的震動水平，是采用EN62841中規定的測量方式所測得。這個震動水平值可以作為電動工具之間的比較標準。您也可以拿它來推測機器目前的震動受荷狀況。

此震動水平只適用於電動工具規定的用途。如果未按照規定使用電動工具，在機器上安裝了不合適的工具，或者未確實執行機器的維修工作，實際的震動水平會異于提供的震動水平。因此在操作過程結束后，機器的震動受荷狀況會明顯提高。

為了準確地評估機器的震動受荷狀況，還必須考慮以下的時間因素：例如關機的時間或機器空轉待命的時間等。如果把整個工作過程中累加的關機或待命時間列入考慮則可以明顯地降低機器的震動受荷狀況。

為了保護操作者免受機器震動危害，必須另外采行防護措施，例如：做好電動工具和安裝工具的維修工作，手掌要保持溫暖，安排好工作的流程。

操作指示。

等待馬達完全靜止後才可以使用轉向變換開關。

為了確保准確的作業效果，最好配備深度尺一起使用。

設定扭力（參考頁數5）

機器出廠時設定的範圍相當於小螺絲到中型的螺絲。

擇緊扭力也會受電動工具施加在螺絲上的力量影響。

維修和顧客服務。

在某些極端的使用情況下（例如加工金屬材料），可能在機器內部囤積大量的導電廢塵，

因而影響了機器的絕緣功能。因此要經常使用干燥，無油的壓縮空氣從通氣孔清潔電動工具的內室，並且要連接電流保護開關（FI）。

如果電動工具的電線損壞了，只能更換由FEIN顧客服務中心提供的特定電線。

與石棉接觸過的產品不允許寄送去維修。請按照當地有關處理含石棉廢物的規定處理受石棉污染的產品。

從以下的網址www.fein.com可以找到本電動工具目前的備件清單。

以下零件您可以根據需要自行更換：鑰具，深度尺，手帶

保修。

有關本產品的保修條件，請參考購買國的相關法律規定。此外FEIN還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN在貴國的代理或您的FEIN顧客服務中心詢問。

在本使用說明書上提到的和標示的附件，並非全部包含在電動工具的供貨範圍中。

合格說明。

FEIN公司單獨保證，本產品符合說明書未頁上所列出的各有關規定的標準。

技術性文件存放在：

C. & E. Fein GmbH,

D-73529 Schwabisch Gmund

環境保護和廢物處理。

必須以符合環保要求的方式處理包裝材料和廢棄的電動工具與附件。
