Marca	Fein
Modelo	SCS 4.825
Tipo de produto	Parafusadeira portátil com fio
Alimentação	230 V, 50/60 Hz
Potência absorvida (P1)	500 W (estimativa)
Velocidade sem carga (n0)	Variável, até aproximadamente 2000 rpm (estimativa)
Torque máximo	Ajustável, até aproximadamente 30 Nm (estimativa)
Porta-ferramenta	Hexágono oco (1/4 pol.)
Peso (segundo EPTA)	Aproximadamente 1,8 kg
Dupla isolação	Sim
Funções principais	Apertar e soltar parafusos, trabalho com parafusos auto-perfurantes e auto-roscantes
Ajustes	Torque progressivo, sentido de rotação (esquerda/direita), variador de velocidade
Limitador de profundidade	Sim, para aperto preciso
Segurança	Desligar antes da manutenção, proteção ocular obrigatória, não tocar nas peças rotativas
Manutenção e limpeza	Limpar as aberturas de ventilação com ferramentas não metálicas, soprar ar comprimido seco
Peças sobressalentes disponíveis	Pontas de parafusar, limitador de profundidade, pulseira, cabo de alimentação específico (SAV Fein)
Garantia	Garantia legal + garantia do fabricante Fein
Conformidade	CE, diretivas europeias
Reciclagem	Não descartar com lixo doméstico, depositar em centro de reciclagem

Perguntas frequentes - SCS 4.825 Fein

Como ajustar o torque de aperto?

Gire o anel de ajuste de torque (consulte a página 5 do manual). O ajuste padrão é adequado para parafusos pequenos e médios. O torque também depende da força de pressão sobre o parafuso.

Quando usar o limitador de profundidade?

Para obter resultados ideais, use sempre o limitador de profundidade ao apertar parafusos. Ele permite limitar a profundidade de aperto e evitar danificar a superfície.

Quais acessórios posso usar com esta parafusadeira?

Use apenas acessórios especialmente projetados ou autorizados pela FEIN. Não use acessórios não adequados, mesmo que pareçam montáveis.

Como limpar a parafusadeira?

Limpe regularmente as aberturas de ventilação com ferramentas não metálicas. Sopre ar comprimido seco e sem óleo no interior da ferramenta através das aberturas de ventilação.

O que fazer se o cabo de alimentação estiver danificado?

O cabo deve ser substituído por um cabo específico preparado, disponível no serviço pós-venda FEIN. Não tente repará-lo você mesmo.

Qual é a tensão de alimentação necessária?

A ferramenta funciona em rede 230 V, 50/60 Hz. Recomenda-se usar um disjuntor diferencial de 30 mA no máximo.

Posso apertar parafusos sem o limitador de profundidade?

Sim, mas para resultados ideais e melhor controle, é fortemente aconselhável usar o limitador de profundidade.

Como mudar o sentido de rotação?

Apenas acione o interruptor do sentido de rotação com o motor completamente parado. Isso evita danificar a ferramenta.

Quais são as instruções essenciais de segurança?

Use proteção ocular, não toque nas peças rotativas, desconecte a ferramenta antes de qualquer manutenção e segure firmemente a ferramenta. Respeite os avisos do manual.

Como reciclar a ferramenta no fim da vida útil?

Não descarte a ferramenta com o lixo doméstico. Deposite-a em um centro de reciclagem de acordo com as diretivas ambientais. As embalagens e acessórios também devem ser reciclados.

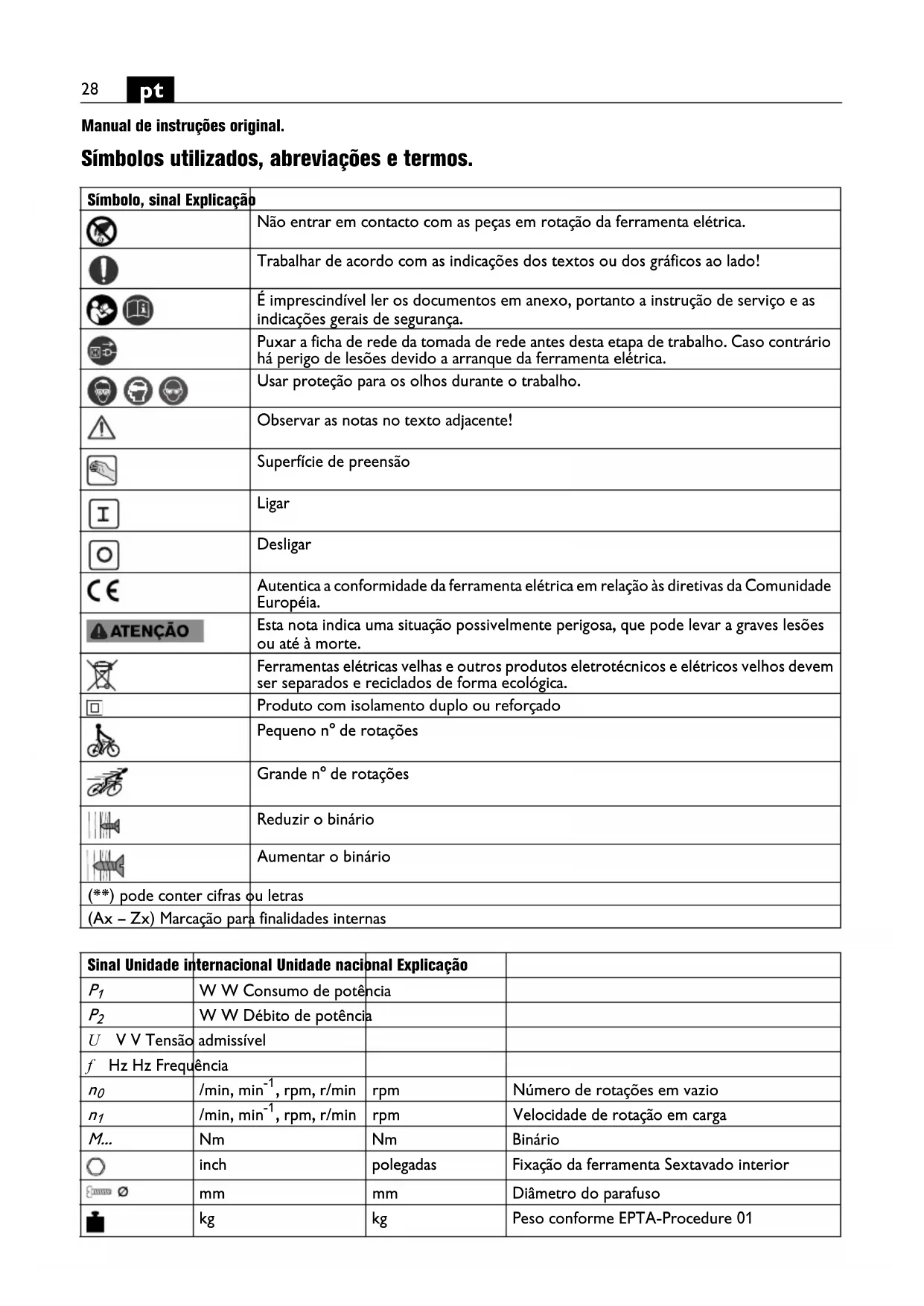

MANUAL DE UTILIZADOR SCS 4.825 Fein

Manual de instruções original.

Símbolos realizados, abrevições e termos.

Simbolo, sinal Explicação
	Não entra em contacto com as peças em rotação da ferramentaétrica.
	Trabalhar de acordo com as indicações dos textos ou dos grá fisicos ao lado!
	É imprescindivel ler os documents em anexo, portanto a instrução de service e as indicações gerais de segurança.
	Puxar a ficha de rede da tomada de rede antesodal estapa de trabalho. Casa contrário há perigo de lesões devido a arranque da ferramentaétrica.
	Usar proteção para os olhos durante o trabalho.
	Observar as notas no textoAdjacente!
	Superficialde preensão
I	Ligar
	Desligar
CE	Autentica a conformidade da ferramentaétrica em relaço às diretivas da Comunidade Européia.
ATENÇAO	Estanota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
	Ferramentasétricas velhas e outros produits eletrotécnicos eétricos velhos devem ser分开 dos reçiclados de forma ecológica.
	Produto com isolamento duplo ou reforcado
	Pequeno n° de rotações
	Grande n° de rotações
	Reduzir o binário
	Aumentar o binário
(**) pode conter cifras ou letras
(Ax - Zx) Marcação para finalidades internas

Sinal Unidade internacional Unidade nacional Expuição
P1	W W Consumo de potência
P2	W W Díbito de potência
U V V Tensão	admissível
f Hz Hz Freqüência
n0	/min, min-1, rpm, r/min	rpm	Número de rotações em vazio
n1	/min, min-1, rpm, r/min	rpm	Veloculdade de rotação em)carga
M...	Nm	Nm	Binário
○	inch	polegadas	Fixação da ferramenta Sextavado interior
∑∞ ∑	mm	mm	Diâmetro do parafuso
	kg	kg	Peso conforme EPTA-Procedure 01

Sinal Unidade internacional Unidade nacional Explicação
LpA	dB dB Nível de pressão acústica
LwA	dB dB Nível da potência acústica
LpCpeak	dB dB Mínimo nível de pressão acústica
K...		Aceleração
a	m/s2	m/s2
ah	m/s2	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Para a sua segurarca.

ATENCAO

Devem ser lidas todas as indentacoes de advertencia e todas as instru

côes. O desrespeito às adverténcias e instruções aparenzas abaixo pode causar choses elétrico, incendio e/ou graves lesôes.

Guarde bem todas as advertências e instruções para futura referencia.

Não utilizes esta ferramenta eletrica antes de ter lido atentamente e compreendido a Instrucao de service e as "Indicações geralis de segurarca"

(número de documento 3 41 30 465 06 0) fornecidas com o aparecido. A documentação mencionada deve ser guardada para futura referencia e deve ser entrega com a ferramenta eletrica caso esta for passada a diante ou vendida.

Observar también as respectivas direitivas de proteção de trabalho.

Finalidade da ferramenta:

aparafusadora manual para atarraxar e desatarraxar parafusos, especialmente para a aplicação com parafusos auto-perfuradores e auto-atarraxadores, com as ferramentas de trabalho e acessórios homologados pela FEIN, em和地区 protegidas contra internações.

Indicações especialis de segurança.

Ao executar trabalhos durante os quais o parafuso possa atingir cabos electricos que se encontrar sob a superficie a ser travaHada ou o propre cabo de rede, defera sempre segurar o aparelho pelas superficies isoladas do punho. Ocontacto do parafuso com um cabo sob tensao también pode colocar sob tensao as peças metálicas do aparelho e levar a um如何去ectrico.

Tenha atençao com cabos elétricos, tubos de gás e de agua escondidos. Controlar a area de trabajo com p. ex. um detetor de metal, antes de iniciar o trabalho.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa atraves de um dispositivo de fixação está mais firme do que segurada com as风筝.

Segurar a ferramenta eletrica com firmeza. Podem ocorrre por instantes altos momentos de reação.

Não delve ser processado material que contenha magnésio. Existe perigo de incência.

Não se deve processor PRFC (polímero de fibra de carbono reforçado) nem material que contenha asbesto.

Estes são considerados carcinogênicos.

É proibido aparafusar ou rebitarplaces e simbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizarplaces adesivas.

Não utilizes acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramentaétrica. Um Functionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramentaétrica.

Limpar em intervalos regulares as aberturas de ventilacao da ferramenta eletrica com ferramentas nao-metá-licas. O ventilador do motor aspira po para dentro da caixa da MQina. Um acumulo excessivo de po de metal pode causar perigos elétricos.

Controlar, antes de colocar em funciona, se o cabo de rede e a ficha de rede aparem danos.

Recomendação: Sempre operar a ferramenta eletrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos.

Vibração da maior e do braço

O nível de oscilações indicado nestas instruções deServiço foi medico de acordo com um processo de medicação normalizandoPGAnorma EN 62841 e pode serutilizzato para a comparacao de aparelhos. Ele tambemeapropriado para uma avaliacao preliminar da energia devibracoes.

O nível de vibrações indicado representa as aplicações principales da ferramenta eletrica. Se a ferramenta eletrica for realizada para outras aplicações, com outras ferramentas de trabalho ou com manutençao insufficiente, é possivel que o nível de vibrações seraDIFFERente. Isto pode augmentar nitidamente o impacto de vibrações durante o completeness do trabalho.

Para uma avaliacao exata do impacto de vibrações, quando deveriam ser considerados os periodos nos quais o aparecido está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completeo periodo de trabalho.

Como medidas de segurar adiconais para a protecao do operador contra oefeito das vibrações, deveria determinar por exemple: Manutenacao de ferramentas elétricas e de ferramentas de trabalho, manter as参保es e organização dos processos de trabalho.

Instruções de service.

So acontecer o comutador do sentido de rotação com o motor parado.

Para obter resultados de trabajo fiáveis,deerá sempre realizar os aparafusamentos com o limitador de profundidade.

Ajustar o binário (veja páginá 5)

O ajuste de fabrica corresponde à faixa para parafusos≦pequenos a medios.

O binário de aperto también depende darengtha com a qual a ferramenta eletrica é pressionada contra o parafuso.

Manutenção eServiço pos-venda.

No caso de aplicacoes extremas, é possivel que durante o processamento de metais se deposite po condutivo no interior da ferra

mente elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Sobre o interior da ferramenta elétrica em intervalos regulares, atraves das aberturas de ventilação, com ar comprimido seco e isento de oleo e intercalar um disjuntor de corrente de avaria (Fl).

Se o cabo de conexão da ferramentaétrica estiver danificado,deer a ser substituido por um cabo de conexão especialmente disporto,adquirivel no servicepos-venda FEIN.

Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.

A atual lista de peças sobressalentes esta ferramenta eletrica se encontrar na internet em www.fein.com.

As segunte peças poder ser substituidas pelo utente:

Ferramentas de trabalho, limitador de profundidade, aca para a mao

Garantia legal e garantia.

A garantia legal para este produit é valida conforme as regras legais no pais onde é colocado em funcaoamento. Além disso, a FEIN oferece una garantia conforme a declaração de garantia do fabricante FEIN. É possivel que o volume de fornecimento da sua ferramenta eletrica so contenha uma parte dos acessórios descritos ou ilustrados esta instrução de service.

Declaração de conformidade.

Airma FEIN declara, em responsabilitadede exclusiva, que este produits corresponde as respectivas especifica-oes indicadas na ultima pagina这对于o de service.

Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Proteção do meio ambiente, eliminação.

Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.

Iipotunec oyniex xponc.
