MANUAL DE UTILIZARE SCS 4.825 Fein

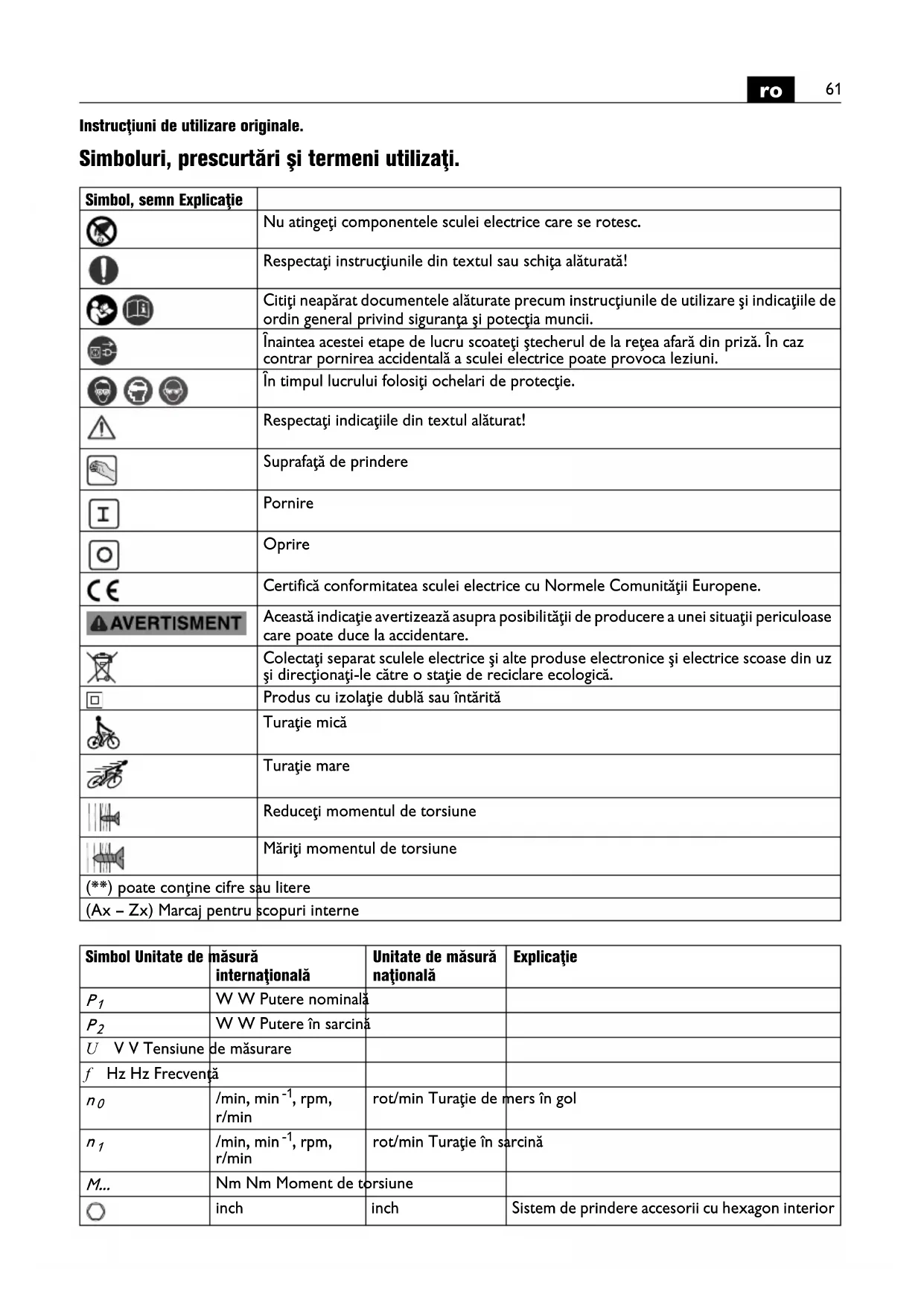

Instrucţiuni de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Nu atingeţi componentele sculei electrice care se rotesc. Respectaţi instrucţiunile din textul sau schiţa alăturată! Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Înaintea acestei etape de lucru scoateţi ştecherul de la reţea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. Respectaţi indicaţiile din textul alăturat! Suprafaţă de prindere Pornire Oprire Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Produs cu izolaţie dublă sau întărită Turaţie mică Turaţie mare Reduceţi momentul de torsiune Măriţi momentul de torsiune (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie

W W Putere în sarcină U V V Tensiune de măsurare f Hz Hz Frecvenţă

, rpm, r/min rot/min Turaţie de mers în gol

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: Şurubelniţă manuală pentru înşurubarea de şuruburi, în special şuruburi autoforante şi autofiletante, cu scule şi accesorii admise de FEIN, în mediu protejat de intemperii. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Ţineţi scula electrică numai de mânerele izolate atunci când executaţi lucrări în decursul cărora şurubul poate atinge conductori electrici ascunşi sau propriul cablu de alimentare. Contactul şurubului cu un conductor electric aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. Aveţi grijă la conductorii electrici ascunşi, conductele de gaz şi de apă ascunse. Înainte de a începe lucrul controlaţi, de ex. cu un detector de metale, sectorul de lucru. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Prindeţi strâns scula electrică. Pentru scurt timp pot apărea forţe de reacţie puternice. Nu prelucraţi materiale care conţin magneziu. Există pericol de incendiu. Nu prelucraţi CFK (material pastic armat cu fibre carbon) şi nici materiale care conţin azbest. Acestea sunt considerate a fi cancerigene. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Folosiţi etichete autocolante. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Înaintea punerii în funcţiune verificaţi dacă cablul de alimentare şi ştecherul nu sunt deteriorate. Recomandare: conectaţi scula electrică întotdeauna printr-un întrerupător cu protecţie diferenţială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic. Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. mm mm Diametru şuruburi kg kg Greutate conform EPTA-Procedure 01

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii)

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie OBJ_BUCH-0000000391-001.book Page 62 Tuesday, August 20, 2019 8:18 AM63

Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru. Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Instrucţiuni de utilizare. Acţionaţi comutatorul direcţiei de rotaţie numai când motorul este oprit. Pentru a obţine rezultate de lucru sigure efectuaţi înşurubările întotdeauna cu ajutorul limitatorului de reglare a adâncimii. Reglarea momentului de torsiune (vezi pagina 5) Reglajul din fabrică corespunde domeniului adecvat şuruburilor de dimensiuni mai mici până la medii. Momentul de strângere depinde şi de forţa cu care se apasă scula electrică pe şurub. Întreţinere şi asistenţă service post- vânzări. În condiţii de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf metalic bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Suflaţi frecvent interiorul sculei electrice prin fantele de aerisire cu aer comprimat uscat, fără ulei şi legaţi în serie un întrerupător automat de protecţie la curent rezidual FI/RCD. În cazul în care cablul de alimentare al sculei elecrice este deteriorat, el trebuie înlocuit cu un cablu de alimentare special pregătit dinainte, disponibil la centrele de asistenţă service post-vânzări FEIN. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: accesorii, limitator de reglare a adâncimii, curea de mână Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică. OBJ_BUCH-0000000391-001.book Page 63 Tuesday, August 20, 2019 8:18 AM64
