SCS 4.825 - Vijačnik Fein - Brezplačna navodila za uporabo

Znamka	Fein
Model	SCS 4.825
Tip izdelka	Ročni kabelski vijačnik
Napajanje	230 V, 50/60 Hz
Absorbirana moč (P1)	500 W (ocena)
Prosti tek (n0)	Spremenljiv, do približno 2000 vrt/min (ocena)
Največji navor	Nastavljiv, do približno 30 Nm (ocena)
Vpenjalno orodje	Šestrobni vložek (1/4 palca)
Teža (po EPTA)	Približno 1,8 kg
Dvojna izolacija	Da
Glavne funkcije	Privijanje in odvijanje vijakov, delo s samoreznimi in samovrezornimi vijaki
Nastavitve	Progresivni navor, smer vrtenja (levo/desno), regulator hitrosti
Omejevalnik globine	Da, za natančno vijačenje
Varnost	Izklop pred vzdrževanjem, obvezna zaščita oči, ne dotikajte se vrtečih delov
Vzdrževanje in čiščenje	Očistite prezračevalne odprtine z nekovinskimi orodji, vpihujte suh stisnjen zrak
Na voljo nadomestni deli	Vijačni nastavki, omejevalnik globine, zapestni trak, poseben napajalni kabel (servis Fein)
Garancija	Zakonska garancija + garancija proizvajalca Fein
Skladnost	CE, evropske direktive
Recikliranje	Ne odvrzite med gospodinjske odpadke, odložite v reciklažni center

Pogosto zastavljena vprašanja - SCS 4.825 Fein

Kako nastaviti navor privijanja?

Zavrtite obroč za nastavitev navora (glejte stran 5 navodil). Privzeta nastavitev je primerna za majhne in srednje vijake. Navor je odvisen tudi od sile pritiska na vijak.

Kdaj uporabiti omejevalnik globine?

Za optimalne rezultate vedno uporabite omejevalnik globine pri vijačenju. Omogoča omejevanje globine vijačenja in preprečuje poškodbe površine.

Katere dodatke lahko uporabljam s tem vijačnikom?

Uporabljajte samo dodatke, ki so posebej zasnovani ali dovoljeni s strani FEIN. Ne uporabljajte neustreznih dodatkov, tudi če se zdijo primerni za montažo.

Kako očistiti vijačnik?

Redno čistite prezračevalne odprtine z nekovinskimi orodji. V notranjost orodja skozi prezračevalne odprtine vpihujte suh in brezoljni stisnjen zrak.

Kaj storiti, če je napajalni kabel poškodovan?

Kabel je treba zamenjati s posebnim pripravljenim kablom, ki je na voljo pri servisu FEIN. Ne poskušajte ga popraviti sami.

Kakšna je zahtevana napajalna napetost?

Orodje deluje na omrežno napetost 230 V, 50/60 Hz. Priporočljiva je uporaba diferenčnega odklopnika največ 30 mA.

Ali lahko vijačim brez omejevalnika globine?

Da, vendar je za optimalne rezultate in boljši nadzor močno priporočljiva uporaba omejevalnika globine.

Kako spremeniti smer vrtenja?

Stikalo za smer vrtenja upravljajte le ob popolni zaustavitvi motorja. S tem preprečite poškodbe orodja.

Kakšna so bistvena varnostna navodila?

Nosite zaščito za oči, ne dotikajte se vrtečih delov, pred vzdrževanjem izključite orodje in ga trdno držite. Upoštevajte opozorila v navodilih.

Kako reciklirati orodje ob koncu življenjske dobe?

Ne odvrzite orodja med gospodinjske odpadke. Odložite ga v reciklažni center v skladu z okoljskimi direktivami. Embalažo in dodatke je prav tako treba reciklirati.

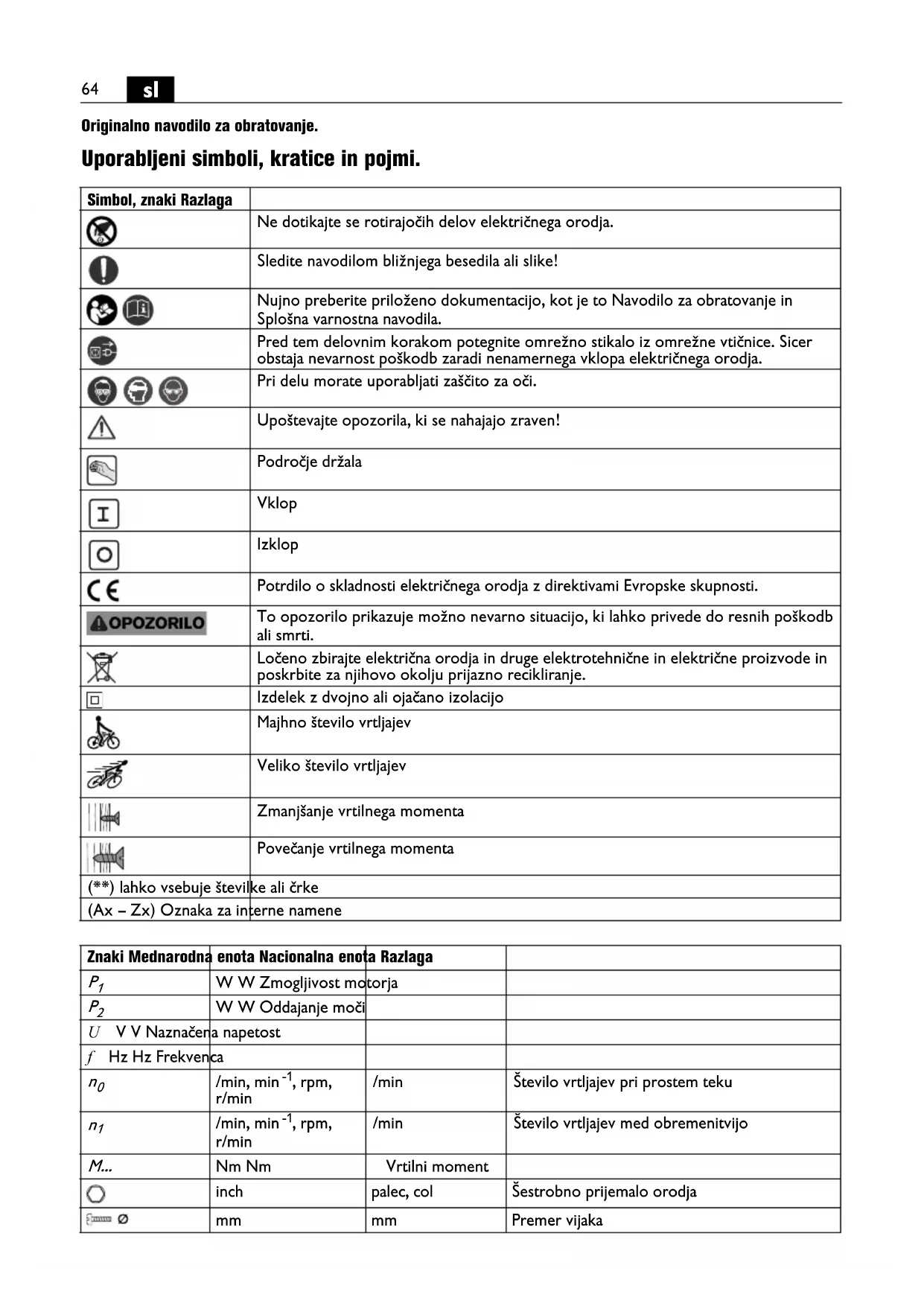

NAVODILA ZA UPORABO SCS 4.825 Fein

Simbol, znaki Razlaga
	Ne dotikajte se rotirajočih delov elektricnegа orodja.
	Sledite navodilom bližnjega besedila ali slike!
	Nujno preberite priloženo Dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa elektricnegа orodja.
	Pri delu morate uporabljati zašcito za oči.
	Upoštevajte opozorila, ki se nahajao vraven!
	Področje držala
I	Vklop
	Izklop
CE	Potrdilo o skladnosti elektricnega orodja z direktivami Evropske skuposti.
OPOZORILO	To opozorilo pri Kazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti.
	Ločeno zbirajte elektrica orodja in druge elektrotehnicipe in elektrice proizvode in poskrbite za njihovo okolju prižazo recikliranje.
	Izdelek z dvojno ali ojačano izolacijo
	Majhno stevilo vrtljaje
	Veliko stevilo vrtljaje
	Zmanjsanje vrtilnega momenta
	Povečanje vrtilnega momenta
(**) lahko vsebuje stevilke ali črke
(Ax - Zx) Oznaka za in terne namene

Znaki Mednarodna	enota Nacionalna enota Razlaga
P1	W W Zmogljivost motorja
P2	W W Oddajanje moči
U V V Naznačena napetost
f Hz Hz Frekvenca
n0	/min, min-1, rpm, r/min	/min
n1	/min, min-1, rpm, r/min	/min
M...	Nm Nm	Vrtilni moment
○	inch	palec, col
Finnno Ø	mm	mm
Premer vijaka
	kg kg Teža v skladu z EPTA-Procedure 01
LpA	dB dB Nivo hrupa
LwA	dB dB Moč hrupa
LpCpeak	dB dB Najvišji nivo hrupa
K...		Negotovost
a	m/s2	m/s2
ah	m/s2	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Za vašo varnost.

A OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih

navodil in napotkov lahko povzroci elektrichni udar, pozar in/ali težke poskodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega elektricnega orodja ne uporabljaje takodolgo, preden niste temeljito prebrali tega navodila za uporabo ter prilozhenih „Splošnih

varnostnih opozoril" (stevilka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacio shranite za kasnejso uporabo in jo izročite naprej pri posredovanju ali odsvojitvi elektricnega orodja.

Prav tako upostevajte zadevne nacionalne predpise varstva pri delu.

Namembnost elektricega orodja:

ročno voden vijačnik za privijanje in odvijanje vijakov, posebej priteren za uporabo s samovijačnimi in samorezilnimi vijaki z vstavnimi orodji ter priborom, atestiranim s strani FEIN v okolju, ki je zašciteno pred vremenskimi vplivi.

Posebna varnostna navodila.

Napravo smete držati le na izoliranih ročajih, Če delate na območçu, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami ali pa kjer lahko zadane oblastni omrežni kabel. Stik vijaka z napeljavo pod napetostjo povzroci, da so tudi kovinski deli naprave pod napetostjo in to posledicno povzroci elektrčni udar.

Pazite na skrite elektricne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Elektricno orodje morate trdno drzati v roki.

Kratkoročno lahko pride do visokih reakcijskih momentov.

Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara.

Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest.

Te snovi velajo za kancerogene.

Prepovedano je privijačenje ali kovičenje plošćin znakov na elektricno orodje. Poškodovana izolacija ne nudi zašite proti elektrčnemu udaru. Uporabljaje lepilne plošćince.

Ne uporabljaje pribora, ki ga proizvajalec elektricnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega elektrichnemu orodju.

Z nekovinskimi orodji morate redno cistititi odprtine za zračenje elektricnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroci elektricno ogrozanje.

Pred zagonom preverite omrežni priključek in omrežni vtič na poskodbe.

Priporocamo: Elektricno orodje uporabljaje vedn preko zašcitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljao za primerjavo elektricnih orodij med seboj. Primeren je tudi za zacasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe elektricnega orodja. Ce pa elektricno orodje uporabljate se v druge namene, z odstopajočimi vtavnimi orodji ali pri nezadostnem vzdriževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med dolocenim obdobjem uporabe obcutno poveča.

Za natančnejso oceno obretenjenosti z vibracijami morate upostevati tudi tisti ās, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnegā odobja dela občutno zmanjsa.

Dolcite dodatne varnostne ukrepe za zašcito uporabnika pred vpljivi vibracij, npr. vzdřevanje elektricnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Stikalo za preklop smeri vrtenja pritisnite samo pri mirovanju motorja.

Za zagotovitev zanesljivih delovnih rezultatov izvajte vijačenje vedno z globinskim omejilom.

Nastavitev vrtilnega momenta (glejte stran 5)

Tovarniška nastavitev ustreza območju za majhne do sredné velike vijake.

Pritezni moment je odvisen tudi od moči, s katero pritisnete elektricno orodje na vijak.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti elektricnega orodja. Pri

tem se lahko poskoduje zašcitna izolacija elektricnega orodja. Iz notranjosti elektricnega orodja pogosto izpihavaje prezračevalne zareze s suhim in neoljnatim tlačnim zrakom in predvklopite tokovno zašcitno stikalo (Fl).

Ce je priključni vodnik elektricnega orodja poskodovan, ga morate nadomestiti s posebej pripravljenim priključnim vodnikom, ki ga dobite pri servisu FEIN.

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpis za odstranjevanje odpadkov z vsebstostjo azbesta.

Aktualni geznam nadomestnih delov se nahaja na splletni strani pod www.fein.com.

Naslednje dele lahko po potrebi samostojno zamenajte:
vstavno orodje, globinski omejilo, zanko za roko

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave elektricnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim dolocilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacijsa se nahaja pri:

C. & E. Fein GmbH,

Varstvo okolja, odstranitev odpadkov.

Embalaze, odpadna elektricnega orodja in pribor morate reciklirati v skladu z varstvom okolja.

Izjava o uskladenosti.
