KULLANIM KILAVUZU Tornado 6108 HW STIGA

DIIKKAT: makineyi kullanmadan once talimatlar iceren kilavuzu dikkatte okuyun.

ITALIANO - Istruzioni Originali IT
AR
БьлгAPСИ - Иструкция заEkспloарази.. BG
BOSANSKI - Prijevod originalnih uputa BS
CESKY - Preklad puvodniho nadvu k pouzivani CS
DANSK-Oversaettelse af den originale brugsanvisning DA
DEUTSCH - Übersetzung der Originalbetriebsanleitung
EAAHNIKA-MetaaopnTwv npwotunwov oyniw
ENGLISH - Translation of the original instruction
ESPANOL-Traduccion del Manual Original
EESTI - Alguparase kasutusjuhendi tolge
SUOMI - Alkuperäisten ohjeiden käannös FI
FR
HRVATSKI - Prijevod originalih uputa
MAGYAR - Eredeti hasznalati utasitas forditasa HU
LIETUVISKAI - Originaliy instrukciju vertimas
LATVIEŠU - Instrukciju tulkojums no original valodas
MAKEIOHCHN-ПпeвOD Ha opuRHaJIHnTe yNaTcTbA MK
NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing
NORSK - Oversettelse av den originale bruksanvisingen
POLSKI - Tlumaczenie instrukcji oryginalnej
PORTUGUES - Traducao do manual original
ROMAN-Traducerea manualului fabricantului RO
PYCCKIN - IpebeoOpnHaJIbHbIX INcTpyKciu
SLOVENSKY - Preklad pôvodného námodu na použitie
SLOVENsCINA - Prevod izvirnih navodil
SRPSKI - Prevod originalih uputstva
SVENSKA-Oversattning av bruksanvising i original
TURKCE-Original Talimatlarin Tercumesi

1

2

45

3.1 Makine açıklaması ve amaçlanan kullanimi 3
3.2 Guvenlik isaretleri 3
3.3 Tanitma etiketi 3
3.4 Motor bilesenleri 3
3.5 Cevre kosullari 4
3.6Yakit 4
3.7 Yag 4
3.8 Hava filtresi 4
3.9 Bujiler 4

1. KUMANDALAR 4

4.1 Gaz kumandasi 4
4.2 JIKLE kumandasi 5

1. KULLANIM KURALLARI

5.1 Her kullanimdan once 5
5.2 Motorun calistirilmasi (soguk calistirma) 5
5.3 Motorun calistirilmasi (sicak calistirma) 6
5.4 Calisma aşamaları sirasindo motorun kullanilmasi 6
5.5 Calisma aşamaları sirasindo motorun durdurulması 6
5.6 Islem sonunda motorun durdurulmasi... 6
5.7 Temizlik ve depolama 6
5.8 Uzun sure hizmet di kalma 6

1. BAKIM 6

6.1 Genel Bilgiler.. 6
6.2 Bakim tablosu 7

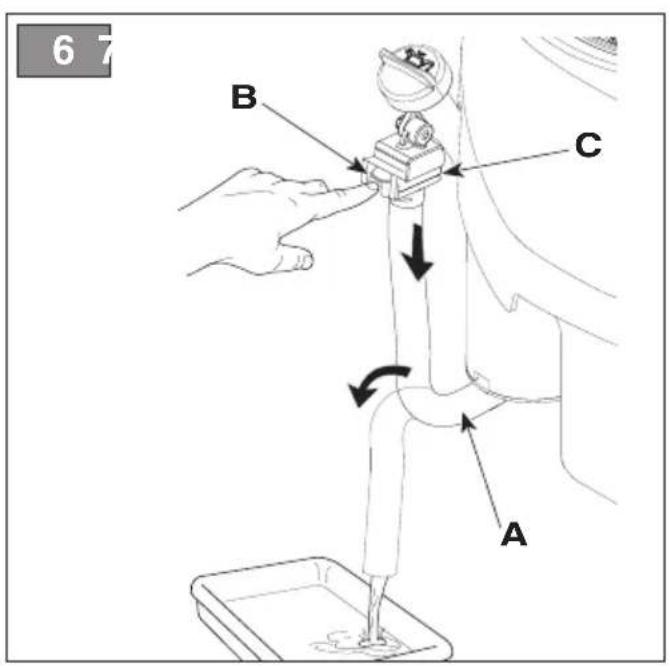

6.3 Yag degisimi 7
6.4 motor giris izgarasin temizlenmesi....7
6.5 Hava filtresinin bakimi 7
6.6 Buji kontrolleri ve bakimi 8

1. ARIZA TESPITI 8

1. GENEL BILGILER

1.1 BU KILAVUZUN OKUNMASI

Bu kilavuzdaki paragraflarin bazilaru, guvenlik ve isletim açisindan özel onem arz eden bilgiler icermekte olup, asağidaki kriterlere gore farkl sekillerde vurgulanmistir:

NOT veya ÖNEMLI bu paragraf,
makinenin hasar gormesini veya diger hasarlan
önlemek amaciyla, daha once söylenenler
hakkinda ayrinti veya ek bilgi saglar.

sembolu tehlike ifade eder. Uyanya uyulmaması, olası bireysel yaralanmaları ve/veya üçuncu kisi yaralanmaları ve/veya hasara yol acabilir.

1.2 REFERANSLAR

1.2.1 Sekiller

Bu kullanma talimatlarinda yer alan sekiller 1,2,3 vs. seklinde numaralandinlmişir. Sekillerde tanitilan bileşenler A,B C vs. harfleriyle ifade edilmşir. Sekil 2'deki C bileşene verilen referans, su sekilde temsil edilir: "Bkz. sek.2.C" vya yalnizca "(Sek.2.C)". Sekiller ornek olarak verilmşir. Gereç ek fiyatlar burada verilenlere gore farkl olabilir.

1.2.2 Barangliklar

Bu kilavuz, böllumer ve paragraflar seklinde duzenlenmistir.

"2.1 Egitim" paragrafinin basligi
"2. Güvenlik kurallari" böllumünün alt basligidir.
basliklara veya paragraflara verilen referanslar
ból. veya par. kisaltması ve ilgili
numara ile belirlir. Örnek: "bol. 2" veya "par. 2.1.

2. GÜVENLIK KURALLARI

2.1 EGitIM

Uyari: Kullanmadan once talimatlari dikkatli bir sekilde okuyun.

Kumandalari ve makinenin uygun kullanimini iyi ögrenin. Motorun hizli bir sekilde{nasil durdurulacaginiÖgrenin. Uyarilara ve talimatlara uyulmaması yanginlarve/veya ciddi yaralanmalar neden olabilir. Tum uyarilari ve talimatlari gelecekte basvurmak üzere saklayin.

• Makinenin asla*cocuklar vya talimatlar hakkinda bilgi sahibi olmayan kisiler tarafindan kullanilmasina izin vermeyin. Yerel yasalar, kullanicilar icin minimum yas belirleyebilir.
• Makineyi asla kullanici yorgun veya rahtatsizsa veya ilac, uyusturucu, alkol veya refleksleri ve konsantrasyonu zayiflatan maddeler almissa kullanmayin.
• Baska kiselere veya mallarina gelebilecek kazalardan ve beklenmedik olaylardan operatoren veya kullanin sorumlu oldugunu unutmayin.

2.2 ÖN ISLEMLER

Kisisel Koruyucu Donanim (KKD)

• Makineyi asla uygun giysiler giymeden kullanmayin.
• Asla bol giysiler, bagcikl parçalar, tak veya takilabilecek diger nesneler kullanmayin; saçlariniz uzuna arkadan toplayin ve emniyet mesafesini koruyun.
  Gurultuyu kesen kulaklikar takin.

Calisma / Makine Alani

• Motoru calistirmadan oce, makinenin hareketli parcalarini calistiran tum kontrollerin baglantisininis kesisilmis oldugundan emin olun.

Icten yanmali motor: yakit

• Uyari: yakit oldukca yanici dir. Dikkatli kullanin! - Yakiti daima uygun kaplarda depolayin.
  Dolum veya takviye islemlerini huni kullanarak, yalnizca açık havadaGPCekleşirin ve bu islemler sirasinda asla sigara icmeyin.
  Motoru calistirmadan dolum yapin. Motor calisirken veya hala sicakken asla deponun kappaagini acmayin veya dolum yapmayin.
  Yakit dokulmesi durumunda motoru calistirmayin;aksiine, makineyi dokulmenin gerektelestigi alandan uzaklastirin ve makineye veya yere dokulmugas olan yakitin tamamini derhal temizleyin
  Yakit deposunun kapağini siki bir sekilde yerine takin.
• Giysilerinize yakit bulastirmaktan kaçınin ve bunun erfolçeklesmesi durumunda motoru calistirmadan once giysilerinizi degistirin.

2.3 KULLANIM SIRASINDA

Calisma Alani

• Makineyi patlama riski taşyan ortamlarda, alev alabilir sivilarin, gazlarin veya tozlarin bulundugu ortamlarda kullanmayin. Elektrikletemas veya mekanik surtünme, tozu veya buhari tutusturabilecek kivilcimlar olusturabilir.
• Motoru, tehlikeli carbon monoksit dumanlarinin toplanabilecegi kapali yerlerde calistirmayin. Calistirma islemleri, aci k havada veya iyi havalandirilan bir alanda gereceklestirimelidir. Egzo gazlarinin zehirli oldugunu daima asla unutmayin.
• Diger insanleri,*cocuklari ve hayvanlari calisma alanindan uzaklastirin. Cocuklar baska bir yetiskin gozetiminde olmaldir.

Davranis ilkeleri

• Onarim, temizlik, muayene, ayar islemleri yapmadan once, motoru kapatin ve buji kablosunu*cikarin (talimatardaaksi belirtilmediyse).
• Calisma sirasinda isinan motor parcalarina dokunmayin. Yanma riski.

Kullanim ksitlamalari

• Yeterli koruma mevcut degilse veya emniyet cihazlarin in kurulumu dizgün yapilmadiya makineyi kullanmayin.
• Kurulu emniyet sistemlerinin baglantisin i kesmeyin veya bunlari kurcalamayin.
• Motor ayarlarini degistirmeyin veya maksimum rpm'yi asmayin. Motor asin hizda calismaya zorlanirsa, yaralanma riski artar.
• Marş sivilari veya dhe ber benzeri ürünler kullanmayın.
• Makineyi, yakit deposu kapağindan yakit sizacak noktaya kadar yanayatirmayin.
• Buji kullanmadan motora mars yaptirmayin.

2.4 BAKIM, DEPOLAMA VE NAKLIYE

Makineye duzenli bakim yapilmasi ve dokru depolanmasi, makinenin guvenliginin sürdurulmesini saglar.

Bozulan veya asinan parçalar değistirilmelidir; bunlar asla tamir edilmemelidir. Yalnizca original parçaları kullanin: original olmayan veya yanlıs monte edilen parçalarin kullanilmasi, makinenin güvenligini etkiler ve dolayisiyla kazalara veya yaralanmalarana neden olur ve Üreticinin her turlu yükuumlüluk ve sorumluluğunu kaldirir.

Bakim

• Depo boşaltilabiliyorsa, bu ilemi açık havada ve motor soğuduğunda yapın.
• Yangin riskini azaltmak icin, yag ve/ veya yakit sizintilar olup olmadigi n i duzenli olarak kontrol edin.

Depolama

• Makine, yakit buharlarinin acik alevler, kivlccimlar veya isi kaynaklariyla temas edebilecegi bir bina icinde depolanirsa asla depoda yakit birakmayin.
• Makineyi kapali ortamda depolamadan once sogumasini bekleyin.

Nakliye

• Makineyi boş depo ile taşıyın.

2.5 CEVRE KORUMA

Çevrenin korunması; medeni ortak)yasamin ve icinde yasadigiğimiz cevrenin yararina olacak sekilde, makine kullanimi acisindan onemli ve en ust dizey onceligi sahip olmaldir.

• Cevreye rahatsizlik vermekten kaçınin.
• Ambalajlarin, yagın, yakitalrin, filtrelerin, hasarlı parçaların veya cevreye etkide bulunabilecekbara herhangi bir elemanin atilması konusunda geleçeri olan yerel)yonetmeliklerete titizlikle®, bu atiklar, normal atiklarla birlikte atilmamalı, ayrilarak malzemelerin geridönusümün yapan toplama merkezlerinegotürilmelidir.
• Makine hizmetten alindiginda,DOGAYa atmayin; yururlukteki yerel duzenlemelere uygun olarak bir atik dokum tesisine goturun.

2.6 EMISYONLAR

Yanma isleminde, carbon monoksit, nitrojen oksit ve hidrokarbon gibi zehirli maddeler uretilir.

Fotokimyasal duman ve gunes
isigina dokrudan maruz kalinmasiya
tepkimeye girebileceklerinden, bu
maddeleri kontrol etmek onemlidir.

Karbon monoksit, gunes işigina maruz kalmaya ayni sekilde tepki vermez; fakat yine de zehirli olarak kabul edilmelidir.

Makinelerimiz; yukarida anilan maddelere yonelik emisyon azaltimi sistemleriyde donatilmistir.

3. MAKINE HAKKINDA

3.1 MAKINE AÇIKLAMASI VE AMAÇLANAN KULLANIMI

Bu makine, kivilcim ateslemeli bir motordur.

Motor performansi, güvenilirgli ve hizmet
ömrü; bazilan dis ve bazilan kullananan ürünlerin
kalitesi ve planı bakimla)yakindan iliskili faktörler
olmak uzere birçok faktörden etkilenir.
Makineniz hakinda daha fazla bilgi
iocin asağida ek bilgiler verilmistir.
Yukaridakihususlara uymayan baska her
turlu kullanim tehlikeli olabilir ve insanlara
ve/veya esyalara zarar verebilir.

ÖNEMLI Makinenin uygunsuz kullanimi, garantiyi geleçersiz kilacak ve Üreticinin her turlu sorumluluğunu kaldirarak, her turlu hasar sorumluluğunu veya kullanicanin Kendisinin veya üncu seksilarin yaralanmasiya ilgili sorumluluklari kullaniciya yukler.

3.1.1 Kullanic tipi

Bu makine amator operatörler tarafindan kullanilmaya yöneliktir. "Hobi faaliyetlerine" yöneliktir.

3.2 GÜVENLIK ISARETLERİ

Makinenin ustunde ceşitli semboller vardu. İlevleri, operatore gerekli özen ve dikkat goctererek.Doğru kullanma kurllarini hatılatmaktir. Sembollerin anlamları:

UYARI! Susturucu cok
isinabilir. Dokunmayin.

UYARI! "MAKS." seviyesine kadar yag ile doldurun. "MAKS" seviyesini gelececek sekilde doldurmayin.

3.3 TANITMA ETIKETI

Makinenizin seri numarasini (S/n), kappa in arkasindaki etikette temin edilen alana yazin.

3.4 MOTOR BILESENSLERI

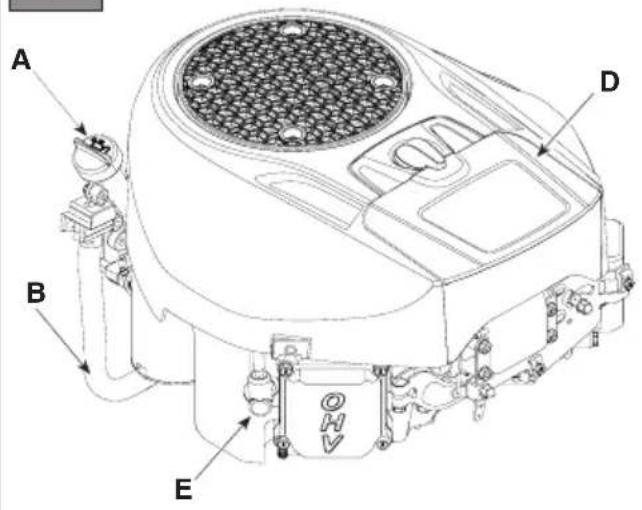

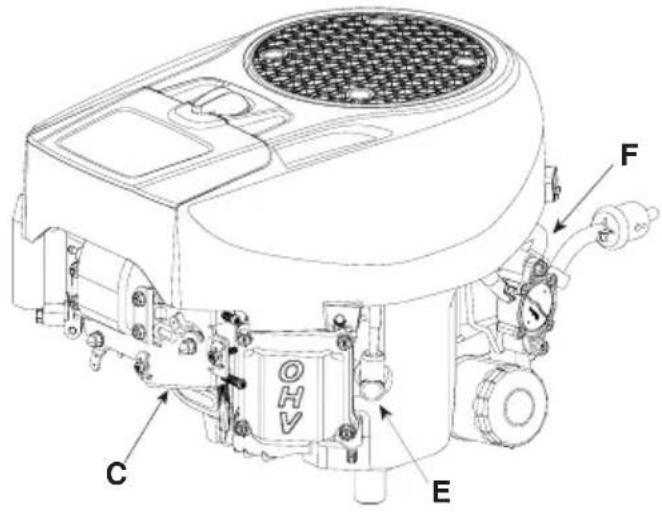

Makine, asagidaki ana parcalardan olusur (sek. 1).

A. Seviye olçüm cubuğuna sahip yag dolum kapagi
B. Yag bosaltma uzantisi
C. Karbürator

D. Hava filtresi kappa
E. Buji kapaqi
F. Motor kodu

3.5 CEVRE KOSULLARI

Dört zamanl endotermik motorun calismasi, asagidakilerden etkilenir:

a) Sicaklik:

• Düşuk sicutkliklarda calisirken, soguk baslatmalar zor olabilir.

• Cok yuksek sicutlarda calisirken, karbaturun samandira kabindaki veya pompadaki yakitin buharlasmasi nedeniyle sicut baslatmalar zor olabilir.

• Her durumda, isletim sicutiklarina gore dokru tipte yag kullanilmalidir.

b) Rakim:

Deniz seviyesinden yukseklik artikca, endotermik motorun uretti maks. guc azalir.
- Onemli bir rakim arti olduugunda, makineye binen yuk azaltilmal ve ozellikle aigr islerden kacinilmalidir.

3.6 YAKIT

Iyi bir yakit kalitesi, motorun isletim guvenilirigi icin en onemli sorundur.

Yakit, asaigidaki gerekliliklere uymalidir:

a) Minimum 90 oktan temiz, yeti kursunsuz benzin kullanin
b) %10'dan fazla etanolle formule edilmis yakit kullanmayin.
c) Yageklemeyin
d) Yakit sistemi oksitlenmis yakit artigi olusumuna karsi korumak icin, yakitin icine yakit dengeleyici karistirin.

Onaylanmamis yakitlarin kullanilmasi motor bileşenlerine zarar verecektir; bu isegaranti kapsamina girmez.

NOT Yalnizca teknik veriler tablosunda belirtelen yakiti kullanin. Baska tiplerde yakit kullanmayin. Alkilat benzini gibi ekolojik yaktilar kullanilabilir. Bu benzin bileşimi, insanlar ve hayvanlar üzerinde daha Dennis bir etkiye sahiptir. Bunlarin kullanilmasiyla alakali herhangi bir olumsuz etki bildirilmemistir. Bununla birlikte, piyasada kullanimlanyla ilgili özel talimat vermenin mumkün olmadigi akilat benzini türleri vardir.

3.7 YAG

Viskozite sinflarini isletim sicakligina gore secerek, daima yuksek kaliteli yağlar kullanin.

Yalinizca kalitesi SF-SG'den dusuk olmayan temizleyici yaq kullanin.
SAE viskozitesini teknik veriler tablosuna dayali olarak增長.
- Cok mevsimli yag kullanilmasi, sicak havalarda tuketimin artmasina yol acabilir; buna gore, seviyenin dahasik kontrol edilmesi gerekir.
- Farkl marka ve özelliklerdeki yüzleri karistirmayın.
SAE 30 yagi, +5^ nin-altinda kullanilirsa,yetersiz yaqlama sonucunda motor hasarina yol acabilir.

3.8 HAVA FILTRESI

Kalinti ve tozlarin motor tarafindan emilerek, makinenin verimliginin ve hizmet omrunun azalmasini onlemek icin, hava滤resi daima mukemmel calisir durumda olmalidir.

• Filtreleme elemanin daima kalintilardan ari olarak ve mukemmel calisir durumunda muhafaza edin (par. 6.5).
• Gerekirse, filtreleme elemanini originalyedek parca ile degistirin Uygun olmayanfiltreleme elemanlari, motorun verimligini ve hizmet omrunu azaltabilir.
• Motoru asla filtrleme elemanini duzgün bir sekilde monte etmeden calistirmayin.

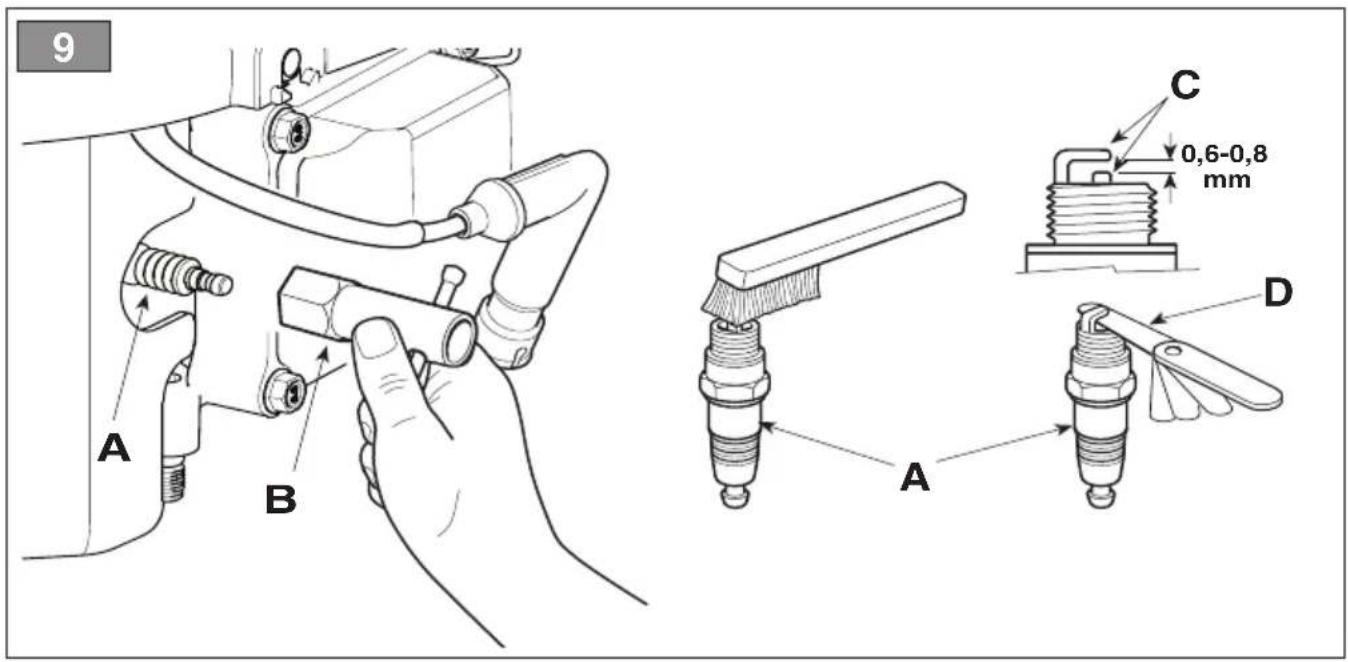

3.9 BUJILER

Endotermik motorlara yonelik tum bujiler ayni degildir.

• Yalnizca onerilen tipte,ogrui istma araligna sahip bujiler kullanin.
• Üpligin uzunluğunu kontrol edin,;cunku -çok uzun olursa - motora tamir edilemeyecek sekilde hasar verecektir.
• Elektrotlarin temiz oldugundan ve havaninDOGru oldugundan emin olun para 6.6

4. KUMANDALAR

4.1 GAZ KUMANDASI

Motor devir/dakikasin duzenler. Makineye monte edilen gaz kumandası (genellikle bir kol), motora bir kablo ile baglanir.

Gaz kolunu ve genellikle asaigidaki ifadelere karsilik gelen sembollerle

isaretleni ilgili konumlarini tespit etmek icin kullanici kilavuzuna basvurun:

• HIZLI= en yüksek hiz; calisma sirasinda kullanilacaktir.
• YAVAS = DüşükHCI.

4.2 JIKLE KUMANDASI

Jikle kumandasini tespit etmek icin kullanici kilavuzuna basvurun.

Yakit/hava oranini zenginleşirir veyalnizca motor sogukken calistirmak icin anlik olarak kullanilmaldir.

5. KULLANIM KURALLARI

5.1 HER KULLANIMDAN ONCE

Her kullanimdan once, duzenli calismayi saglamak uzere asagidaki kontrol prosedurlerini gerekleşirin.

1. Makineyi diz bir yüsey üzerine yerleştinir.
2. Yag dolum kapaiginin cevresini temizleyin.

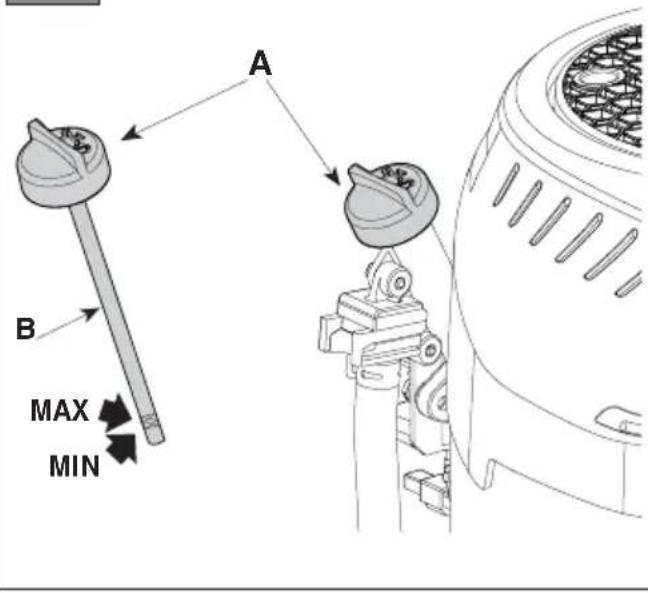

3. Kapaği Çozün (şek. 2.A), seviye olçüm cubuğunun ucunu temizleyin (şek. 2.B) ve kapak, gosterildigi gibi deligi temas edene kadar tekrar yerine kaydirin ve sikmayin:
4. Seviye olçüm*cubuğuyla kapaşiçınin ve yag seviyesinin «MIN» ve «MAKS» isaretlerininarasinda olduguṇu kontrl edin.
5. Yag gerekliyse, yag dolum yerinin disina tasirmamaya dikkat ederek, «MAKS» isaretine kadar ayni tipte yag ekleyin
6. Dolum kapagini tamamen sikin (sek. 2.A) ve dokülen yagi silerek temizleyin.

NOT Az miktarlarda yag eklemek ve her seferinde seviyeyi kontrol etmek suretiyle, kademeli olarak takviyeGPCkelestirin. 一 M A K S seviyesini gelecek sekilde doldurmayin; seviyenin cok yuksek olması, asağidakilere yol acabilir:

egzozdan duman cikmasi;
- bujinin veya hava filtresinin kirlenmesi ve buna bagl atesleme guclugu.

NOT Gereken yag turü icin, teknik veriler tablosunda yer alan talimatlara uyun.

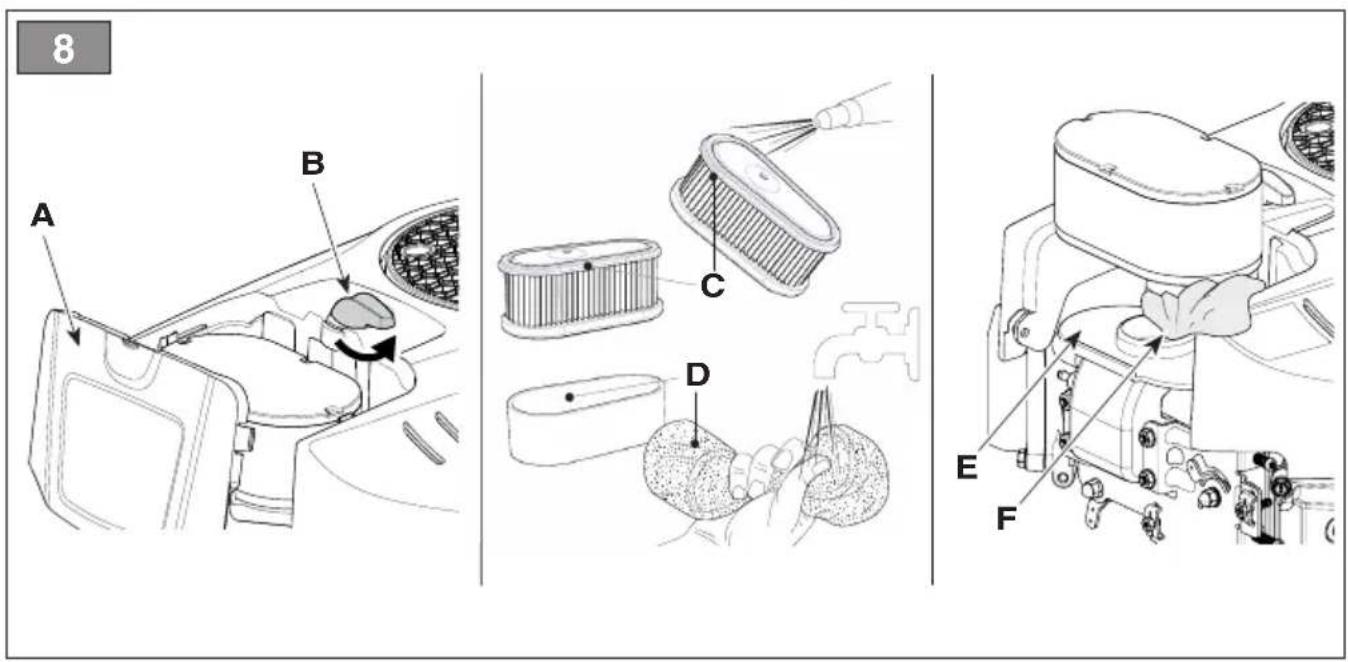

5.1.2 Hava filtresi kontrolü

Hava filtrsinin verimliliigi, motorunogrucalismasi acisindan esastir; filtre elementi eksik veya kirksa motoru calistirmayin.

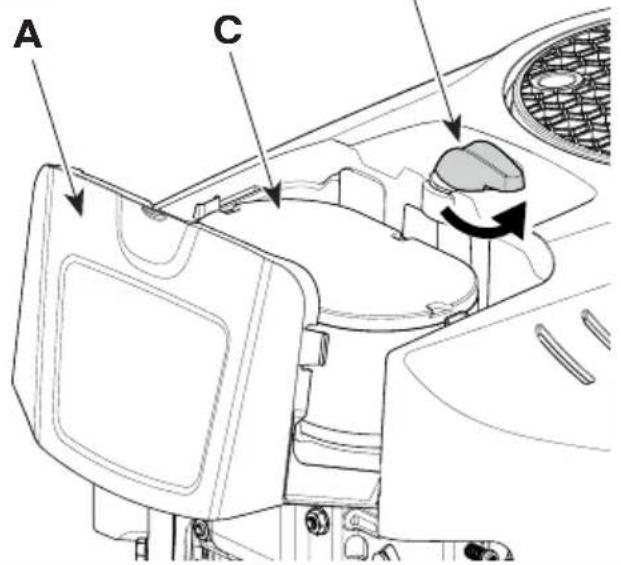

1. Filtre kapağınin cevresindeki alanı temizleyin (sek. 3.A).
2. Açma düğmesini cevirerek, kapagi (sek. 3.A) acin (sek. 3.B).
3. Sağlam, temiz vesciousir durumda olmasi gereken filtre elemanin (sek. 3.C) durumunu kontrol edin; öyle degilse, bakim yapın veya degistirin (para 6.5).
4. Açma dügmesini cevirerek, kapagi tekrar kapatin (sek. 3.A).

5.1.3 Yakit ikmali

Yakit ikmali islemleri, makine
kilavuzunda açiklanmis olup, burada
yalınizca kisaca anlatilm,stir.
Yakit ikmali yapmak icin:

1. Yakit deposu dolum kapaigini czun ve sokun.
2. Delige bir huni yerleştinir.
3. Yakit doldurun ve ardindan huniyi dokun.
4. Yakit ikmalinden sonra, yakit kapağını-SAglamca kapatin ve tüm yakit doküntusunu temizleyin giderin.

ÖNEMLI Makine veya motorun plastik parçalarina zarar vermemek icin bunlara yakit bulastirmaktan kaçınin ve dokülen yakit kalntlilarini derhal tamamen temizleyin. Garanti, yakittan kaynaklanan plastik parça hasarlari nı kapsamaz.

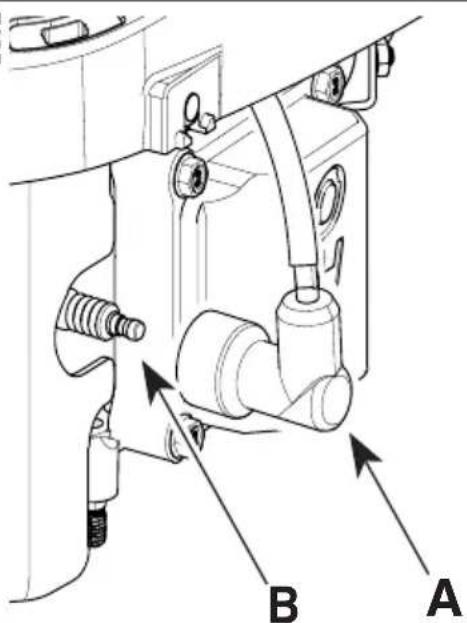

5.1.4 Buji kapaklari

Kapaklarin icinde veya buji terminallerinde
kir kalintilar olmadiigindan emin olarak,
kablo kapaklarini (sek. 4.A) sik bir
sekilde bujilere (sek. 4.B) baglayin.

5.2 MOTORUN CALISTIRILMASI (SOGUK CALISTIRMA)

Motor; makineyi ileri hareket ettirebilecek veya motoru durdurabilecek herhangi bir cihazi ayirmaya (varsa) her zaman dikkat ederek, kullanici kilavuzunda açklandı sekilde baslatilmalidir.

1. Makinedeki yakit musluğunu�能;
2. Jikle kumandasini devreye alin;
3. Gaz kolunu "HIZLI" konumuna getirin;
4. Kontak anahtarini, kullanici kilavuzunda belirtildigi gibi calistirin.

Birkac saniye sonra, jikle kumandasini devreden ickarin.

5.3 MOTORUN CALISTIRILMASI (SICAK CALISTIRMA)

1. Gaz kolunu "HIZLI" konumuna getirin;
2. Kontak anahtarini, kullanici kilavuzunda belirtildigi gibi calistirin.

5.4 CALISMA ASAMALARI SIRASINDA MOTORUN KULLANILMASI

Motor verimliliğini ve performansini optimize etmek icin, gaz kolunu "HIZLI" konumuna ayarlayarak, maksimum devirde kullanilmaldir.

ÖNEMLİ Motorun.Doğru calismasini tehlikeye atmamak icin 20^_i asan eğimli yüeylerde calismayin

5.5 CALISMA ASAMALARI SIRASINDA MOTORUN DURDURULMASI

1. Gaz kolunu "YAVAS" konumuna getirin.
2. Motorun en az 15-20 saniye rolantide calismasina izin verin.
3. Motoru, kullanici kilavuzunda yer alan talimatlara uyarak durdurun.

5.6 ISLEM SONUNDA MOTORUN DURDURULMASI

1. Gaz kolunu "YAVAS" konumuna getirin.
2. Motorun en az 15-20 saniye rolantide calismasina izin verin.
3. Motoru, kullanici kilavuzunda yer alan talimatlara uyarak durdurun.
4. Motor soğuduğunda, bujilerin kapakları (sek. 4.A) Çikarın ve kontak anahtarı (uygulanabilir ise) seksün.
5. Yangin riskini azaltmak icin, motordaki ve ozellikle egzoz susturucunun cevresindeki kalintilar giderin.

5.7 TEMIZLIK VE DEPOLAMA

Motorun dis kismini temizlemek icin su puskurtmeyin veya basincli yikama cubuklari kullanmayin.
- Tercihen basinçli hava tabancasi (maks. 6 bar) kullanarak, kalinti ve tozlarin iceriye sizmasini onleyin.
- Cim biçme makinesini (ve motoru) kuru, elemanlara karsi korumali ve yeterli havalandirmaya sahip bir yerde depolayin.

5.8 UZUN SÜRE HIZMET DIŞİ KALMA

Motor 30 gunden uzun bir sure kullanilmayacaksa (ornegin, mevsim sonunda), tekrar calisabilmesi icin birkac tedbir alinmasi gerekecektir.

• Yakit deposunun kapağıni (sek. 5.A)** sokerek ve yakitın tamamini uygün bir kapta toplayarak, icinde tortu olusumunu onlemek üzere yakit deposunu boşaltın. Bu islemin sonunda, kapağın tekrar siki bir sekilde yerine takmayı unutmayın (sek. 5.A).
• Bujileri dokun ve buji deligine yaklaşık 3cl temiz motor yagi dokun; ardindan deligi bir bezle kapatin ve yagi silindirin ic yüzeyinde dagitmak üzere motoru birkac tur dondürmek icin mars motorunu kisa bir sureligine calistirin. Son olarak, kablo kapaklarini baglamadan bujileri yerine takin.

6. BAKIM

Emisyon kontrol sistemi herhangi bir kurcalama girisimi, emisyon seviyelerinin yasal sinirarin ustune cikmasina yol acabilir. Bu tanim; girişi sistemi, yakit sistemi ve egzoz sistemi gibi parcalarin dokulmesini veya bu parcalarda degisiklik yapilmasini icerir.

6.1 GENEL BILGILER

Bakimda izlenmesi gereken gvenlik duzenlemeleri par. 2.4.

Tum kontroller ve bakim islemleri, makine ve motor kapalıken yapilmalidir. Bujileri çikarin ve herhangi bir temizlik veya bakim prosedüründe baslamadan.Once ilgili talimatlari okuyun. Herhangi bir bakim ilemiGPCekleşirmeden once uygun giysiler giyin, uygun eldiven ve gozluk takin.

• Islem sikligi ve turu, "Bakim tablosu"nda genel hatlariyla verilmistir.
• Original olmayan yedek parçalarin ve aksesuararin kullanıması makinenin,isletimi ve güvenkı üzerinde olumsuz etkilere sahip olabilir. Üretici, bu ürünlerden kaynaklanan hasar veya yaralanmalarla ilgili her turlu sorumluluğu reddeder.
• Original yedek parçalar Yetkili Teknik Servisler ve Saticilardan temin edilebilir.

ÖNEMLI Bu kilavuzda yer verilmeyen her turlu bakim ve ayarlama ilemi, Bayiniz veya Yetkili Servis Merkezi tarafindan gerekteleşirilmelidir.

6.2 BAKIM TABLOSU

ÖNEMLI Asagidaki tabloda açiklanan makine bakim islemlerininGPCekleşirilmesi, kullanicin sorumluluğundadir.

ÖNEMLİ Özellikle zorlayici kosullarda calisirken veya havada kalintvarken daha sik temizleyin.

NOT Makinenin cok tozlu zeminlerde kullanilmasi durumunda filtreler daha sik temizlenmeli / degistirilmelidir.

Kullanım	ilk 5 saatten sonra	5 saatte bir veya her kullanmdan sonra	Her 50 saatte bir veya mevsim sonunda	Her 100 saatte bir
Yaq seviyesi kontrolü (par. 5.1.1)	-√	- -
Yaqdehyisi (par. 6.3) √- -√
Motor giris uzgarasin temizlenmesi (par. 6.4)	-√	- -
Hava filtresinin kontrol edilmesi ve temizlenmesi2 (par. 6.5)	-√	- -
Hava filtresinindehyisi - -	√ -
Bujinin kontrol edilmesi (par. 6.6)	- -	√ -
Bujilerindehyisi - -	- -	√
Yakı滤resinin kontrol edilmesi3	- -	√

1 Motor aigr yuk sartlarinda veya sicak havada calisiyorsa, yaig 25 saatte bir degistirin.
2 Makine tozlu alanlarda calistirliyyorsa hava filtresini daha sik temizleyin.
3 Bir Yetkili Servis Merkezindegerektelestirilecektir.

6.3 YAG DEGISIMI

Gereken yag turu icin, teknik veriler tablosunda yer alan talimatlara uyun.

Yagi, sicak motora veya boşaltilan yaga temas etmemeye dikkat ederek, motor ilikken boşaltın.

Kullanici kilavuzunda akti belirlmediyse, yaigi asagidaki sekilde degistirin:

1. Makineyi diz bir yüzey uzerine yerleştinir.
2. Uzatma borusunun (sek. 6.A) ultina uygun bir kap yerleşirin;
3. Kopilyayi bastirin (sek. 6.B);
4. Uzatma borusunu asaigiya dokru hareket etirerek, uzatma borusunu destekten serbest birakin;
5. Uzatma borusunu bukun ve yaqi uygun bir kaba bosaltin.
6. Yaqi tekrar doldurmadan once, uzatma borusunu (sek. 6.A) tekrar destege (sek. 6.C) takin.
7. Tum dokuntuleri temizleyin.

6.4 MOTOR GIRIS IZGARASININ TEMIZLENMESI

Giri 1zgarasi, motor sogukken temizlenmelidir.

• Basinchi hava jeti kullanarak (sek. 7.A), aksi halde yangina yol acabilecek kalinti veya kirleri motor giris izgarasindan temizleyin.
• Hava girislerinin bloke olmadigindan emin olun (sek. 7.A).
• Plastik bileşenleri, su ve deterjanla istatilmigi bir süngerle (sek. 7.D) temizleyin.

6.5 HAVA FILTRESININ BAKIMI

1. Filtre kapaigin cevresindeki alan temizleyin (sek. 8.A).
2. Açma düğmesini (sek. 8.B) bözerek, kapaşi (sek. 8.A) acin.
3. Filtre elemanini cikarin (sek. 8.C + 8.D).
4. Sünger on filtreyi (sek. 8.D)
   kartustan (sek. 8.C) sökun.
5. Kartuş (sek. 8.C)-SA glam bir yüzeye hafıç e vurun ve toz ve kalntlari gidermek icin icerden sikişirilmış hava üfleyin.
6. Sünger on滤reyi (sek. 8.D) su ve deterjanla yikayin ve havada kurumaya birakin.

ÖNEMLI Kartu temizlemek icin su, benzin, deterjan vya diger sivilari kullanmayin.

ÖNEMLİ Sünger on filtre (sek. 8.D) YAGLANMAMALIDIR.

1. Yabanci cisimlerin motora girmesini onlemek icin, giris kanalini bir bezle (sek. 8.F) kapatmaya ozen gostererek

filtre muhafazasin (sek. 8.E) icinden toz ve kalintilar temizleyin.

1. Bezi (sek. 8.F) cikarin, filtré elemanin (sek. 8.D + 8.C) tekrar yuvasina takin ve kapaşi (sek. 8.A) yerine takin.

6.6 BUJI KONTROLLERI VE BAKIMI

1. Bujileri (sek. 9.A) bir suket anahtari (sek. 9.B) kullanarak dokun.

2. Metal bir fircayla karbonlu kalintilari ickararak, elektrotlar (sek. 9.C) temizleyin.

3. Elektrotlararasindakiboslugunogrudoulugunu (0,6 - 0,8mm) teyi etmek icinbir kalinlik mastani (sek.9.D) kullanin.

4. Bujileri (sek. 9.A) yerine takin ve bir sosket anahtari (sek. 9.B) kullanarak tamamen sikin.

Elektrotlari yanmissa veya porselen kirilmis veya zarar gormusse bujileri degistirin.

Yangin tehlikesi! Buji yerinde degilken atesleme sistemi kontrol etmeyin.

ÖNEMLI Yalnizca gerekli tipteki bujileri kullanin (Teknik veriler tablosuna bakiniz).

7. ARIZA TESPITI

SORUN OLASI	NEDEN ÇÖZÜM
1. Motorun calişrlimasında güüluk	Yaküt yok Kontrol edin ve takviye edin (ból. 5.1.3)
	Yaküt deposunda eski yaküt veya kalıntilar	Yaküt deposunu boşaltın ve temiz)yakit ekleyin
	Yanlıç caliştirma prosedürü	Çalıstirma ilesemini.Doğrubir seksildeGPCelekşteirin(par.5.2ve par.5.3)
	Bujilerin baglantıksisikesilmiş	Kapakların Güvenl bir seksilde takldiğindan emin olun(par.5.1.4)
	Islak bujiler veya kırli buji elektrotları veya yanlış boşlük	Kontrol edin(par.6.6)
	Tıkali hava filtresi Kontrol edin ve temizleyin(par.6.5)
	Mevsime,gore yanlış,yağ Uygun,yağ iledeğistirin(par.6.3)
	Artan sıçak;lclar nedeniyle karbūratordeki yaktın buharlasması (buhar kilidi)	Birkaç dokika bekleyin,ardından tekrar caliştrmayİdeneyin(par.5.3)
	Karbūrator arizasi Yetkili bir Yarılm Merk	keziyle iletişiye GN
	Ateşleme sorunları Yetkili bir Yarılm Merk	keziyle iletişiye GN
2. Düzensiz Çalılsa.	Kirli buji elektrotlan veya yanlış boşlük Kontrol edin(par.6.6)
	Buji kapakları yanlış monte edilmiş	Kapakların-SAğlambir seksilde takldiğindan emin olun(par.5.1.4)
	Tıkali hava filtresi Kontrol edin ve temizleyin(par.6.5)
	Karbūrator arizasi Yetkili bir Yarılm Merk	keziyle iletişiye GN
	Ateşleme sorunları Yetkili bir Yarılm Merk	keziyle iletişiye GN
3. İsletim sirasindo,guc kayib	Tıkali hava filtresi Kontrol edin ve temizleyin(par.6.5)
	Karbūrator arizasi Yetkili bir Yarılm Merk	keziyle iletişiye GN

Sorunlar, ilgili czum uygulandiktan sonra devam ederse, Bayinizle iletiimeGPCn.

TR • Bu Kullanici Kilavuzundaki icerik ve resimler açıkça ST. S.p.A. icin ureilmistir ve telif hakki ile korunmaktadir - dokumanin izinsiz olarak tamamen ya da kismen herhangi bir sekilde çogaltimasi ya da degistirlimesi)yasaktir.

Type:

Art.N C
