KULLANIM KILAVUZU EY74A3 PANASONIC

Kablosuz Matkap ve Tahrik Birimi

Bu cihazı çalıştırmadan önce lütfen bu talimatları dikkatli bir şekilde okuyun ve bu kılavuzu gelecekte kullanmak üzere saklayın.

NOT: Tüm pil takımlarında hizalama işareti (S) bulunmaz.

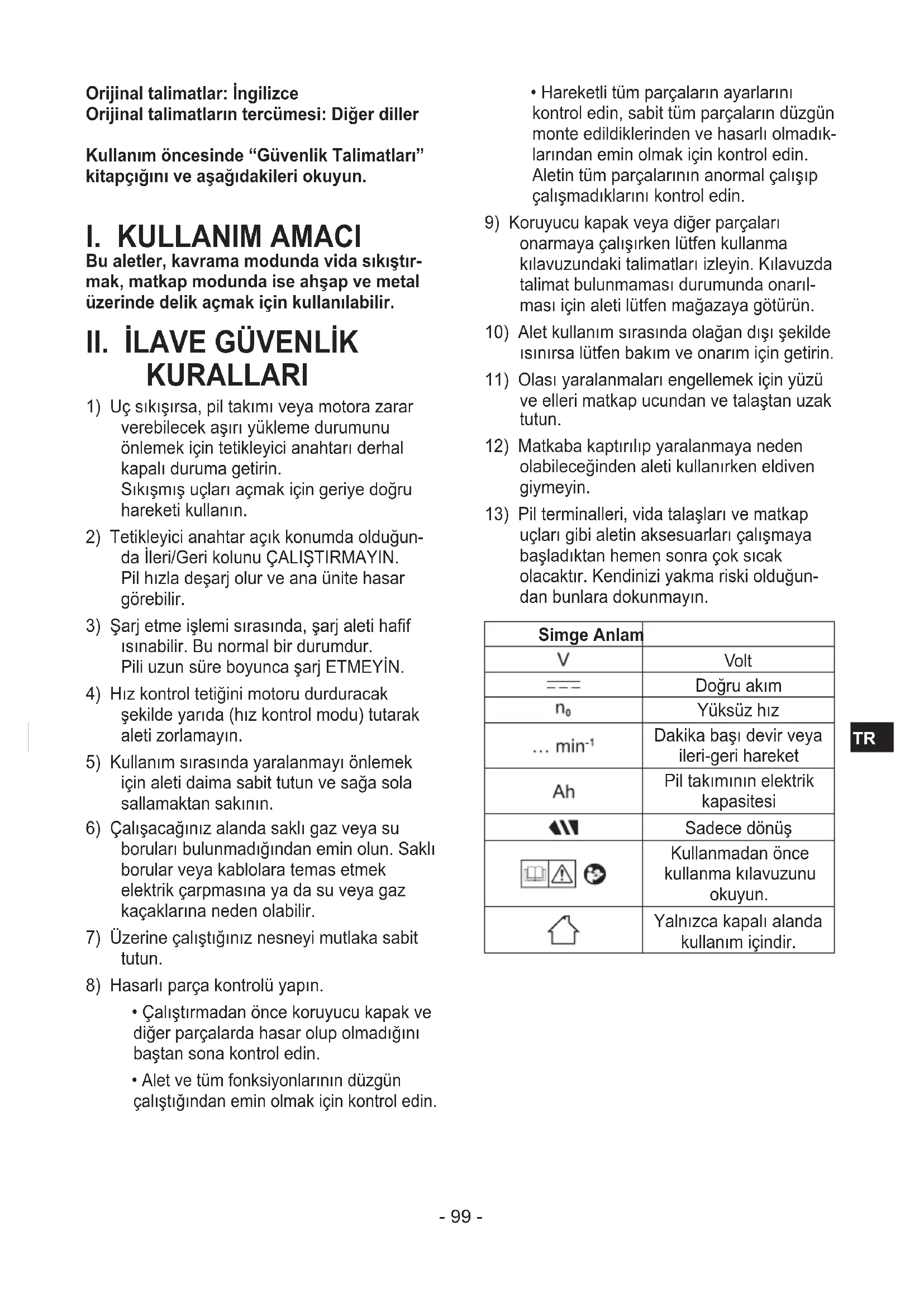

Orijinal talimatlar: İngilizce Orijinal talimatların tercümesi: Diğer diller

Kullanım öncesinde “Güvenlik Talimatları” kitapçığını ve aşağıdakikeri okuyun.

I. KULLANIM AMACI

Bu aletler, kavrama modunda vida sıkıştırmak, matkap modunda ise ahşap ve metal üzerinde delik açmak için kullanılabilir.

II. İLAVE GÜVENLİK KURALLARI

1) Uç sıkışırsa, pil takımı veya motora zarar verebilecek aşırı yükleme durumunu önlemek için tetikleyici anahtarı derhal kapalı duruma getirin. Sıkışmış uçları açmak için geriye doğru hareketi kullanın.
2) Tetikleyici anahtar açık konumda olduğunda İleri/Geri kolunu ÇALİŞTIRMAYIN. Pil hızla deşarj olur ve ana ünite hasar görebilir.
3) Şarj etme işlemi sırasında, şarj aleti hafif ısınabilir. Bu normal bir durumdur. Pili uzun süre boyunca şarj ETMEYİN.
4) Hız kontrol tetiğini motoru durduracak şekilde yarıda (hız kontrol modu) tutarak aleti zorlamayın.
5) Kullanım sırasında yaralanmayı önlemek için aleti daima sabit tutun ve sağa sola sallamaktan sakının.
6) Çalışacağını alanda saklı gaz veya su boruları bulunmadığından emin olun. Saklı borular veya kablolara temas etmek elektrik çarpmasına ya da su veya gaz kaçaklarına neden olabilir.
7) Üzerine çalıştığınız nesneyi mutlaka sabit tutun.
8) Hasarlı parça kontrolü yapın.

• Çalıştırmadan önce koruyucu kapak ve diğer parçalarda hasar olup olmadığını baştan sona kontrol edin.
• Alet ve tüm fonksiyonlarının düzgün çalıştığından emin olmak için kontrol edin.

- Hareketli tüm parçaların ayarlarını kontrol edin, sabit tüm parçaların düzgün monte edildiklerinden ve hasarlı olmadıklarından emin olmak için kontrol edin. Aletin tüm parçalarının anormal çalışıp çalışmadıklarını kontrol edin.

9) Koruyucu kapak veya diğer parçaları onarmaya çalışırken lütfen kullanma kılavuzundaki talimatları izleyin. Kılavuzda talimat bulunmaması durumunda onarılması için aleti lütfen mağazaya götürün.
10) Alet kullanım sırasında olağan dışı şekilde ısınırsa lütfen bakım ve onarım için getirin.
11) Olası yaralanmaları engellemek için yüzü ve elleri matkap ucundan ve talaştan uzak tutun.
12) Matkaba kaptırılıp yaralanmaya neden olabileceğinden aleti kullanırken eldiven giymeyin.
13) Pil terminalleri, vida talaşları ve matkap uçları gibi aletin aksesuarları çalışmaya başladıktan hemen sonra çok sıcak olacaktır. Kendinizi yakma riski olduğundan bunlara dokunmayın.

Simge Anlam
V	Volt
---	Doğru akım
n_0	Yüksüz hız
... min ^-1	Dakika başı devir veya ileri-geri hareket
Ah	Pil takımının elektrik kapasitesi
	Sadece dönüş
	Kullanmadan önce kullanma kılavuzunu okuyun.
	Yalnızca kapalı alanda kullanım içindir.

UYARI:

- Yeniden şarj edilebilir bu alet ile birlikte kullanılmak üzere tasarlanmış olan Panasonic pil takımları dışında piller kullanmayın.

- Panasonic geri dönüştürülmüş ya da sahte pil takımlarının kullanımından kaynaklanan hasar ya da kazalardan sorumlu olmaya- caktır.

- Pil takımını ateşe atmayın veya aşırı ısıya maruz bırakmayın.

- Metal nesnelerin pil takımı terminalleri ile temas etmesine izin vermeyin.

- Pil takımını çivi veya benzer metal nesneler ile aynı kap içerisinde taşımayın ya da saklamayın.

- Pil takımını alev yanı veya doğrudan güneş ışığı gibi yüksek sıcaklığa sahip konumların yakınında şarj etmeyin. Aksi takdirde, pilde aşırı ısınma olabilir, pil alev alabilir veya patlayabilir.

- Pil takımını aletten veya şarj cihazından çıkardıktan sonra daima pil takımı kapağını takın. Aksi takdirde, pil kontaklarında kısa devre oluşabilir ve yangın riski ortaya çıkabilir.

- Pil Takımında Bozunma Görüldüğünde, Takımı Yenisi ile Değiştirin. Hasarlı bir pil takımının kullanılmaya devam edilmesi, ısı üretimine, tutuşmaya veya pilin parçalan-masına neden olabilir.

- Kaçak, aşırı ısınma, duman oluşumu, yangın ve parçalanma olmasını engellemek için şarj edilebilir elektrikli el aletlerimizi kullanırken (aletin ana gövdesi/pil takımı/şarj aleti) bu talimatları takip edin.

- Kesim sonucu oluşan materyal atıklarının veya tozun pil takımına düşmesine izin vermeyin.

- Depolamadan önce pil takımından tüm materyal atıklarını ve tozu temizleyin, kırmızı plastik "terminal kapağını" takın, ardından metal nesnelerden (vidalar, çiviler, vb.) ayrı olacak şekilde alet çanta-sına yerleştirin. Çantada bulunan gevşek nesnelerden kaynaklanan hasarlar garanti kapsamında değildir.

- Şarj edilebilir elektrikli el aletlerini aşağıda belirtildiği şekilde kullanmayın. (Duman oluşma, yangın veya parçalanma tehlikesi vardır)

- Yağmur veya neme maruz kalan yerlerde kullanmak veya bırakmak

- Suya daldırarak kullanmak

III. KURULUM

Uç Parçasının Takılması veya Çıkarılması

NOT:

Pil takımını ana üniteden çıkarın veya anahtarı orta konuma (anahtar kilidi) getirin.

Ana ünite anahtarsız bir matkap kovanı ile donatılmıştır.

1. Takma

Ucu takın ve kilit bileziğini saat yönünde (önden bakınca) çevirerek ses çıkarmayı kesene kadar sıkıştırın. [Fig.1]

1. Çıkarma

Kilit bileziğini saat yönünün tersine (önden bakınca) çevirin ve ucu çıkarın. [Fig.2]

NOT:

Kovan kısmında aşırı oynama olursa, matkabı yerine sabitleyin ve kilit bileziğini çevirerek kovan çenesini açın ve vidayı (sol vida) bir tornavida kullanarak saat yönünün tersine (önden bakınca) çevirerek sıkın. [Fig.3]

Pil Takımının Takılması veya Çıkarılması

NOT:

Pil takımı ana üniteden ayrıldığında kumanda paneli lambası kısa süre yanabilir. Bu bir arıza değildir.

1. Pil takımını takmak için: [Fig.

Hizalama işaretlerini ayarlayın ve pil takımı- ni takın.

Pil takımını yerine oturana kadar kaydırın.

1. Pil takımını çıkarmak için: [Fig.4]

Ön taraftan düğmeye basarak pil takımını serbest bırakın.

IV. ÇALIŞTIRMA

UYARI!

- Olası bir zarara karşı ana üniteden veya akü takımından kaynaklanan dumanı solumayın.

[Ana ünite]

DİKKAT

Aleti saklarken veya taşırken, İleri/Geri kolunu orta konuma getirin (anahtar kilidi).

NOT:

Aletin tetik anahtarıyla nesnelerin temas etmemesini sağlamak için dikkatli olun.

Anahtar ve İleri/Geri Kolunun

Çalıştırılması [Fig.5]

İleri veya geri dönüş için kolu itin. Kullanmadan önce kolun yönünü kontrol edin.

DİKKAT:

Aleti tetiği çekerek çalıştırdığınızda, dönüş başlamadan önce anlık bir gecikme olabilir. Bu bir arıza olduğu anlamına gelmez.

DİKKAT:

Hasar oluşmasını önlemek için, uç tamamen durana kadar İleri/Geri kolunu çalıştırmayın.

Kavrama Tork Ayarı

Torku 18 kavrama ayarından birine ya da “2” konumuna ayarlayın.

DİKKAT:

• Gerçekten çalıştırmaya başlamadan önce kavrama ayarını bu işarete ◀Fig.6] getirin.
• Kavrama tutamağı, kavrama işlevi ile vidalama yapıldıktan sonra “delme” moduna getirilemezse, kavrama tutamağını 1 pozisyonuna getirin ve bir saniye boyunca kavramayı çalıştırın.

Hız Seçimi

Kullanıma uygun olarak düşük veya yüksek bir hız seçin. [Fig.7]

Değişken hızlı kontrol tetiğine ne kadar basar- sanız, hız o kadar artar.

DİKKAT:

• Kullanım öncesinde hız seçim anahtarını kontrol edin.

• Çalışma sırasında yüksek tork gerekirse düşük hız kademesinde kullanın. (Fazla yükle yüksek hız kademesinde kullanmak motorun aşırı yüklenmesine ve arızaya neden olabilir.)

• Alet yüzeyinde aşırı sıcaklık artışı olmasını önlemek için aleti iki ya da daha fazla pil takımını sürekli olarak kullanarak çalıştırmayın. Başka bir takıma geçmeden önce aletin soğuması için süre tanınmalıdır.

• Çalıştırma sırasında ana ünitenin yan kısımlarındaki havalandırma deliklerinin kapatılmadığından emin olun. Bu deliklerin kapatılması aletin aşırı ısınmasına ve motorun hasar görmesine neden olabilir.
• Aleti (motoru) ZORLAMAYIN. Alet hasar görebilir.
• Ağır yük altında ısınabileceğinden ve yaralanmaya neden olabileceğiğinden dolayı çalıştırma sırasında havalandırma deliklerinden çıkan havayla temas etmekten kaçının.

Hız Kontrol İşlevi

Maksimum hızın ayarlanması.

1. Hız ayar düğmesine/Kılavuz açma modu düğmesine (L) basın ve bir hız seçin. Hız sırasıyla H (yüksek), M (orta), L (düşük) ve OFF (KAPALI) (ışık kapalı) şeklinde değişir.

2. Bırakmak için Kapalı'yı seçin.

Ekran Düşük mod
H Yaklaşık 300 dak	-1 (devir/dakika)
M Yaklaşık 200 dak	-1 (devir/dakika)
L Yaklaşık 150 dak	-1 (devir/dakika)
OFF Normal hız
	18 V Yaklaşık 530 dak -1 (devir/dakika)
	14,4 V Yaklaşık 430 dak -1 (devir/dakika)

Ekran Yüksek mod
H Yaklaşık 1000 dak	-1 (devir/dakika)
M Yaklaşık 670 dak	-1 (devir/dakika)
L Yaklaşık 500 dak	-1 (devir/dakika)
OFF Normal hız
	18 V Yaklaşık 1800 dak -1 (devir/dakika)
	14,4 V Yaklaşık 1450 dak -1 (devir/dakika)

• Fabrika ayarı: OFF
• H, M, L ayarları seçildiğinde 14,4 V veya 18 V kullanılırken hız aynıdır.
• Yüksek mod seçilirse hız yukarıdaki tabloda olduğu gibi ayarlanır.

Kılavuz açma modu

- İleri/Geri kolunun (E) konumuna bakılmaksızın tetik anahtarına her bastığınızda matkap, "ileri" ve "geri" arasında değişir.

Alet çalışırken "FWD" (ileri) ve "REV" (geri) lambalarını kontrol edin.

Lamba, “ileri” veya “geri” kolunun konumuna göre yanar.

NOT:

• Kılavuz açma modunu kullanırken kılavuz açma ucu zarar görebilir, bu nedenle kullanmadan önce kavrama tutamağını konum 1'e ayarlayın.
• İş parçasının şekline, tipine ve yüzey durumuna bağlı olarak çalışma sırasında uçlar (kılavuz açma uçları) kayabilir.
  Güvenli ve doğru şekilde çalıştığınızdan emin olmak için çalışmaya başlamadan önce ve çalışma sırasında ucun (kılavuz açma ucunun), anahtarsız matkap kovanı ile iyice sıkıldığını kontrol edin.
  Ayrıca daha hassas çalışmak istiyorsanız yüksek tutunma kuvvetine sahip altıgen şaftlı bir uç (kılavuz açma ucu) kullanın.
• Yaklaşık 5 dakika boyunca hiçbir çalışma yapılmadığında veya pil takımı çıkartıldık-tan hemen sonra kılavuz açma modu iptal edilir.

Kılavuz açma modu ayarları

1. Hız ayarı düğmesine/Kılavuz açma modu düğmesine (L) 2 saniye veya daha uzun basılı tutun.

Kılavuz açma modu lambası "FWD" (ileri) yanar.

1. Kılavuz açma modunda devir hızını değiştirmek için Hız ayarı düğmesine/Kılavuz açma modu düğmesine (L) basın.

Hız, sırasıyla L (düşük), H (yüksek), M (orta) şeklinde değişir.

NOT:

- Kılavuz açma modunu iptal etmek için Hız ayarı düğmesine/Kılavuz açma modu düğmesine (L) 2 saniye veya daha uzun basılı tutun.

Kılavuz açma modu lambası söner.

- Kılavuz açma modu sırasında devir hızı, hem 18 V DC hem de 14,4 V DC'lik Motor voltajı için aynıdır.

3 Modlu LED Işığı

Işık düğmesine basarak aydınlatma ayarını seçin.

Açık - Sabit

Işık düğmesine basarak seçin. Tetiğe basıldığından ışık yanar. Alet kullanıl-masa bile yaklaşık 5 dakika yanık kalır, ardından güç tasarrufu için otomatik olarak kapanır.

Açık - Tetiğe basıldığında

Işık düğmesine tekrar basıldığında mod, sadece tetiğe basıldığında yanan moda geçer.

Kapalı

DİKKAT:

Yeterli parlaklığa sahip olmadığından, bunu normal bir fener gibi kullanmayın.

DİKKAT: IŞINLARA BAKMAYIN.

Burada belirtilen dışında kontrol birimleri ya da ayarlar veya prosedür performansı kullanılması tehlikeli düzeyde radyasyona maruz kalmanıza neden olabilir.

Pil Seviyesi Göstergesi

Pil seviyesi düğmesine basın.

NOT:

Gösterge aşağıdaki durumlarda düğmeye basıldığında pil seviyesini göstermez.

• Alet kapalıyken.
• Pil takımını taktıktan hemen sonra.
• Ana ünite veya pil seviyesi düğmesi yaklaşık beş dakika süreyle çalıştırılmazsa. Tetik anahtarına bastıktan sonra pil seviyesi düğmesine tekrar basın.

Gösterge Pil durumu
	3 lamba yanar	Tam dolu veya yüksek şarj seviyesi
	2 lamba yanar	Kalan yaklaşık %60

Gösterge Pil durumu
		Bir lamba yanar	Düşük seviye- Kısa süre sonra şarj edilmesi gerekir
		3 lamba yanıp söner	Boş- Hemen şarj edilmesi gerekir

Uç kilitleme İşlevi

1. Tetik anahtarı basılı değil ve tornavida ucu yerine sabitlenmiş durumdayken alet manuel tornavida gibi kullanılabilir (maks. 22,6 N•m, 230 kgf•cm, 199 in•lbs).
2. Bu özellik tornavidanın maksimum torkundan daha yüksek tork gerektiren vidaları sıkmak (kavramada pozisyonu), bir vidanın sıkılığını kontrol etmek veya oldukça sıkı bir vidayı gevşetmek için kullanışlıdır. [Fig.8]

Kayış Kancası Yönünün Değiştirilmesi [Fig.9]

Kayış kancası, cihazın her iki yanına da takılabilir.

! UYARI!

• Vida sıkıca sabitleştirilmiş durumdayken, kayış kancasını sıkı bir şekilde ana cihaza bağladığınızdan emin olun.
• Vidanın sıklık durumunu belirli aralıklarla kontrol edin. Gevşek olduğunu tespit ederseniz sıkıca sıkıştırın.
• Alet kayış kancası ile tutulu durumda ziplamaktan ya da koşmaktan kaçının.
• Alet kayış kancası ile bel kemerine takılıyken alete matkap ucu takmayın. Matkap ucu gibi sivri uçlu bir nesne yaralanmaya veya kazaya neden olabilir.

Yedek bits uç muhafaza haznesinin kullanımı

1. Yedek bits ucunu saklama.

1 Pil takımını çıkartın.
2 [Fig.10]'da gösterildiği gibi yedek bits ucu muhafaza haznesine itin.

1. Yedek bits ucu, muhafaza haznesinden çıkartma. [Fig.11]

1 Pil takımını çıkartın.
2 Yedek bitsin arka kısmındaki bits ucunu çekerek bitsi çıkartın.

Uyarı İşlevleri

(1) Aşırı Isınma Uyarısı

Kapalı (normal çalışma)

Açık: Aşırı ısınma (motor)

Yanıp sönme: Aşırı ısınma (pil)

İşlemin motor ya da pilde aşırı ısınma olması nedeniyle durdurulduğunu belirtir.

• Aşırı ısınma koruması işlevi etkinleştığinde, aletin iyice soğumasını bekleyin (en az 30 dakika). Aşırı ısınma lambası söndüğünde, alet kullanıma hazır demektir.
• Aleti aşırı ısınmadan korunma özelliği hızlica etkinleşecek şekilde kullanmaktan kaçının.
• EY9L42'nin performansı çalışma koşulları ve diğer etkenler nedeniyle 10°C sıcaklıkta ve altında büyük oranda kötüleşme göstermektedir.

(2) Gerilim Azalma Uyarısı

Üç lamba yanıp söner

Aletin kullanım sırasında ani bir yüke maruz kalması ve bu nedenle motorun kilitlenmesi halinde, aşırı pil boşalmasını önleme sensörü tetiklenebilir ve düşük pil uyarı lambası yanıp sönebilir. Motorun kilitlenmesine neden olan durum ile ilgilendiğinizde ve tetiği çalıştırdığınızda lamba yanıp sönmeyi kesecektir.

[Pil Takımı]

Pil Takımının Uygun Kullanımı İçin [Fig.12]

• Pil ömrünün en üst düzeye çıkabilmesi için, kullanım sonrasında Li-iyon pil takımını şarj etmeden saklayın.
• Pil takımını çalıştırırken, çalışma alanının iyi şekilde havalandırıldığından emin olun.

Güvenli kullanım için

• Eğer batarya paketi düzme açıldığında sıkıca bağlanmamışsa, aşırı ısınma uyarı lambası ve batarya zayıf uyarı lambası güvenli çalışmanın mümkün olmadığını göstermek için yanıp sönecektir ve ana ünite normal olarak dönmeyecektir. Batarya paketini kırmızı veya sarı etiket kaybolana kadar aletin ünitesine bağlayın.
• Sadece Panasonic yeniden şarj edilebilir aletlerine yönelik olan yeniden şarj edilebilir pil takımlarını kullanın. Üzerinde değişiklik yapılmış bir pil takımlarını (sökülmüş ve parçaları değiştirilmiş pil takımları dahildir) kullanmayın.
• Bozulmuş pil takımlarını kullanmayın. Isı oluşumu, tutuşma ve patlama riskleri mevcuttur.
• Pilden sıvı sizması durumunda kullanımı durdurun, ateşten uzak durun ve aleti derhal mağazaya geri götürün.
• Pil takımını sarı ve kırmızı etiketler görülmeyecek şekilde kaydırarak takın ve yerinden çıkmadığını kontrol edin.

- Buna uyulmaması kızgınlığa yol açabilir.

- Lityum iyon pil takımı için kullanım sıcaklık aralığı 0 ile 40 derece arasıdır.

- Soğuk kuzey bölgeleri gibi yerlerde sıfır derecenin altında soğutulmuş bir pil takımının kullanılması cihazın anormal çalışmasına yol açabilir. Bu gibi durumlarda, pil takımını kullanmadan önce 10 derece veya daha fazla sıcaklıktaki bir yerde bir saat veya daha fazla bekletin ve pil takımı ısındıktan sonra cihazı kullanın.

[Pil Şarj Cihazı]

Şarj Etme

DİKKAT:

1) Pil takımının sıcaklığı yaklaşık -10^' nin ( 14^ ) altına düştüğünde, şarj etme işlemi, pilin bozulmasını önlemek için otomatik olarak durdurulacaktır.
2) Ortam sıcaklığı aralığı 0°C (32°F) ila 40°C'dir (104°F). Pil takımı, pil sıcaklığı 0°C'nin (32°F) altında sıcaklıkta kullanıldığında, alet doğru şekilde çalışmayabilir.

3) 0 ile 40 °C arası sıcaklıklarda şarj cihazını kullanın ve akünün bulunduğu ortamdakiyle aynı sıcaklık değerinde şarj işlemini gerçekleştirilir. (Akü ve şarj lokasyonunun sıcaklık değerleri arasında 15 °C'den daha fazla bir fark bulunmaması gerekmektedir.)
4) Soğuk bir pil takımını (0°C'nin (32°F) altında) sıcak bir yerde şarj ettiğinizde, pil takımını alanda bırakarak ortam sıcaklığına gelmesi için bir saatten uzun süre bekleyin.
5) Arka arkaya ikiden fazla pil takımını şarj edeceğinizde, şarj cihazının soğumasını bekleyin.
6) Şarj cihazını tutarken ya da başka bir koşulda, parmaklarını zı kontak deliğine sokmayın.
7) Şarj cihazını kullanılmadığı zamanlarda prizden çıkarın.
8) Şarj aletini 0 ile 40 dereceler arasında saklayın ve pil takımını saklama sıcaklığına yakın bir sıcaklığında şarj edin.

- Pil takımı 0 derecenin altında bir sıcaklıkta şarj edilirse, tam bir şarj normal şarjın %50'si civarında olacaktır. Şarjı belirtilen sıcaklıkta 1 veya daha fazla saat sonra başlatın.

9) Havalandırması iyi olmayan yerlerde şarj etmeyin.

NOT:

Pil takımınız, satın aldığınızda tamamen şarj edilmiş şekilde sunulmayacaktır. Kullanım öncesinde pili şarj ettiğinizden emin olun.

Nasıl şarj edilir

1. Şarj cihazını AC prizine takın.

NOT:

Fiş AC güç kaynağına takıldığında kıvılcımlar oluşabilir ancak bu güvenlik anlamında bir sorun değildir.

1. Batarya paketini şarj cihazına sıkıca bağlayın.

1 Hizalama işaretlerini hizalayın ve bataryayı şarj cihazı üzerindeki yuvanın üzerine yerleştirin.

NOT:

Tüm pil takımlarında hizalama işareti (S) bulunmaz (sayfa 2'de).

2 Ok yönünde ileriye doğru kaydırın.

[Fig.13]

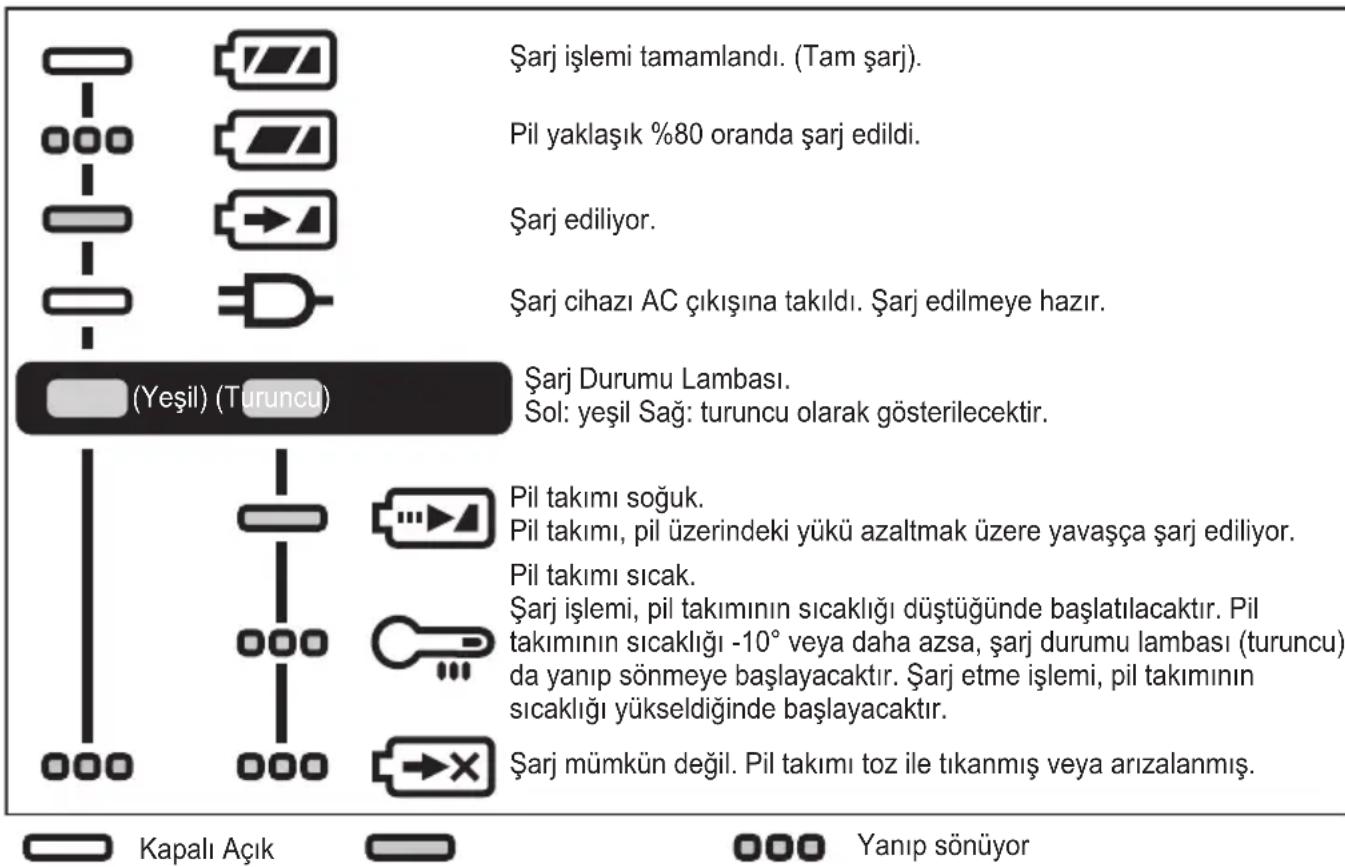

1. Şarj sırasında şarj lambası yanacaktır. Şarj tamamlandığında, dahili bir elektronik anahtar aşırı şarj etmeyi önlemek için otomatik olarak tetiklenecektir.

- Şarj pil takımı sıcaksa başlamayacaktır (örneğin, ağır kullanımdan hemen sonra). Turuncu bekleme lambası batarya soğu-yuncaya kadar yanıp sönecektir. Ardından şarj otomatik olarak başlaya-caktır.

1. Şarj lambası (yeşil) batarya yaklaşık %80 şarj olduğunda yavaşça yanıp sönmeye başlayacaktır.

2. Şarj tamamlandığında yeşil renkteki şarj lambası sönecektir.

3. Batarya paketinin sıcaklığı 0 °C veya altındaysa, batarya paketinin tamamen şarj edilmesi standart şarj süresinden daha uzun sürer.

Batarya tamamen şarj edildiğinde bile, normal çalışma sıcaklığında tamamen şarj edilmiş bir pilin gücünün yaklaşık %50'sine sahip olacaktır.

1. Şarj lambası (yeşil) sönmezse yetkili bir satıcıya danışın.

2. Eğer tamamen şarj edilmiş bir batarya paketi şarj cihazına tekrar takılırsa, şarj lambası yanar. Birkaç dakika sonra, yeşil renkteki şarj lambası söner.

3. Pil takımı serbest bırakma düğmesini basılı tutarak pil takımını çıkarın. [Fig.13]

LAMBA GÖSTERGELERİ

Şarj işlemi tamamlandı. (Tam şarj). Pil yaklaşık %80 oranda şarj edildi. Şarj ediliyor. Şarj cihazı AC çıkışına takıldı. Şarj edilmeye hazır. Şarj Durumu Lambası. Sol: yeşil Sağ: turuncu olarak gösterilecektir. (Yeşil) (Turuncu) Pil takımı soğuk. Pil takımı, pil üzerindeki yükü azaltmak üzere yavaşça şarj ediliyor. Pil takımı sıcak. Şarj işlemi, pil takımının sıcaklığı düştüğünde başlatılacaktır. Pil takımının sıcaklığı -10° veya daha azsa, şarj durumu lambası (turuncu) da yanıp sönmeye başlayacaktır. Şarj etme işlemi, pil takımının sıcaklığı yükseldiğinde başlayacaktır. Şarj mümkün değil. Pil takımı toz ile tıkanmış veya arızalanmış. Kapalı Açık Yanıp sönyor

Pil Geri Dönüşümü

DİKKAT:

Çevrenin korunması ve materyallerinin geri dönüştürülmesi için, pilleri, ülkenizde mevcutsa resmi olarak belirlenmiş bir yere attığınızdan emin olun.

Bu simgeler, atık elektrikli ve elektronik cihazların ya da atık pillerin ayrı toplanmasını gerektiğini gösterir.

Daha ayrıntılı bilgi, Çalıştırma Talimatlarının tam sürümünde mevcuttur.

- Aleti silmek için sadece kuru ve yumuşak bez kullanın. Temizlemek için nemli bez, tiner, benzin veya benzeri uçucu solventler kullanmayın.

- Aletin iç kısmı ya da pil takımının suya maruz kalması halinde en kısa zamanda suyu süzün ve kurumaya bırakın. Alet içerisinde biriken toz ve demir tozlarını dikkatli bir şekilde çıkarın. Aleti çalıştırırken herhangi bir sorun ile karşılaşırsanız bir tamir dükkanına danışın.

VI. AKSESUARLAR

• Yalnızca matkap kovanına uygun boyutta uçlar kullanın.
• Destek kolu WEY6470K3217

VII. EK

ÖNERİLEN MAKSİMUM KAPASİTELER

Model No. EY74A3
Motor voltajı 14,4 V DC 18 V DC
Vidalama islemleri	Makine vidası M5
	Ahşap vida 6,8 mm 8 mm
Delme Kendiliğinden delgili vida 6 mm

GARANTI DESTEĞI

Uzun zamandan beri süregelen (örn., montaj hattındaki çalışma) ve kullanım dolayısıyla ortaya çıkan tüm arıza ve hasarlar garanti kapsamı dışındadır.

VIII. ÖZELLİKLER

NOT: Ağırlık göstergesi

1 kg'dan fazla veya eşit: 0,05 kg. ile gösterilir

1 kg'dan az: 0,01 kg. ile gösterilir

ANA CÍHAZ

Model No. EY74A3
Motor voltajı 14,4 V DC 18 V		DC
Yüksüz hız Düşük 20 – 430		dak ^-1 (devir/dakika) 20 – 530 dak ^-1 (devir/dakika)
		Yüksek 70 – 1450 dak ^-1 (devir/dakika) 70 – 1800 dak ^-1 (devir/dakika)
Kovan kapasitesi 1,5 mm		– 13 mm
Kavrama torku Yaklaşık 0,5		N•m – 4,4 N•m
Genel uzunluk 189 mm
AğırlıkPil takımı ile birlikte:	EY9L45	1,55 kg	—
	EY9L47	1,35 kg	—
	EY9L51	—	1,95 kg
	EY9L52	—	2,00 kg
	EY9L53	—	1,75 kg
	EY9L54	—	2,00 kg
Gürültü, titreşimi		Birlikte verilen sayfaya bakınız

Manufacturer:

Panasonic Corporation

1006, Kadoma, Osaka 571-8501, Japonya

34887 Sancaktepe İstanbul/Türkiye
