GEBRUIKSAANWIJZING EY74A3 PANASONIC

Snoerloze schroef-boormachine

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

OPMERKING: Op niet alle accu's wordt het uitlijningsteken (S) weergegeven.

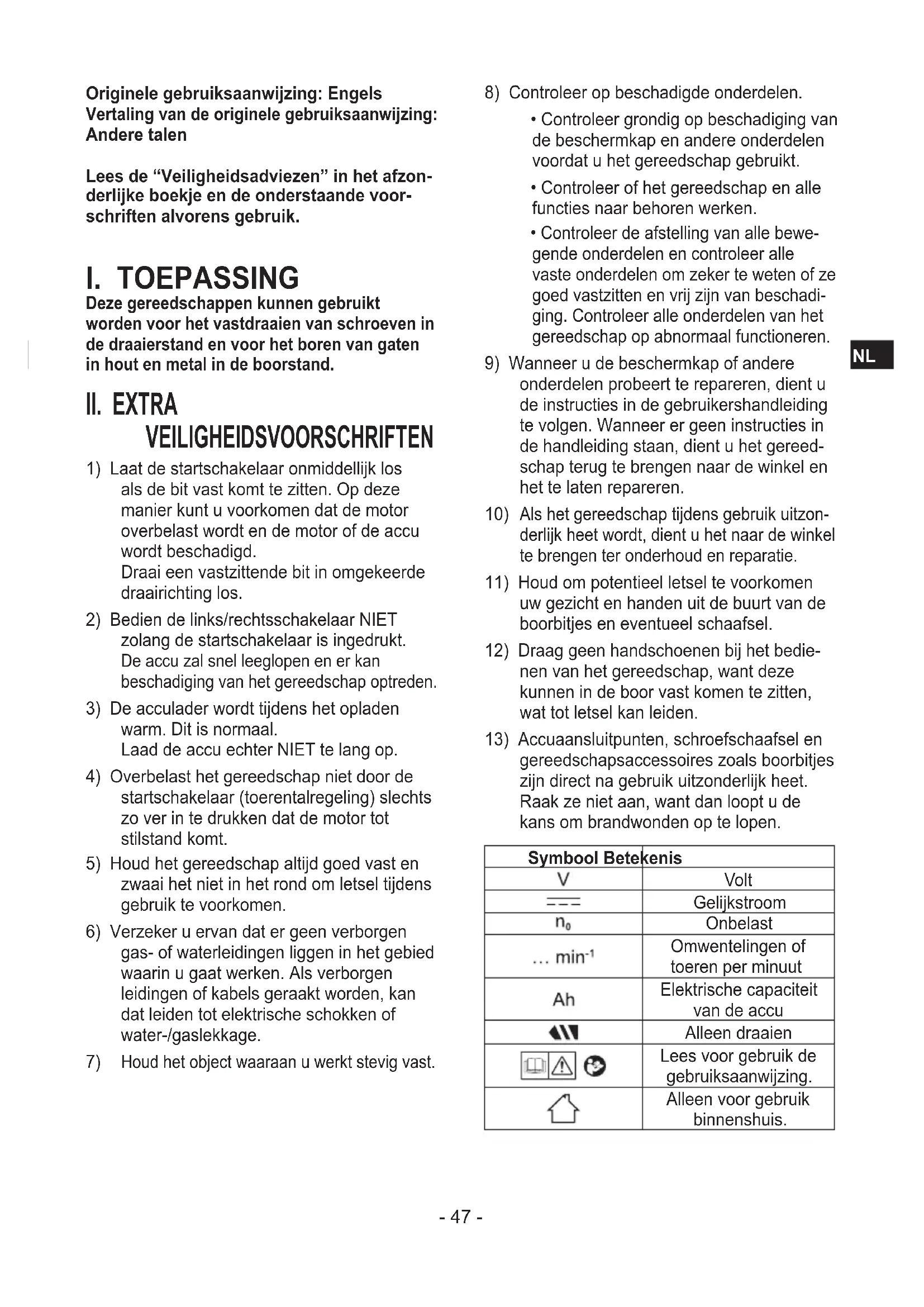

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metal in de boorstand.

II. EXTRA

VEILIGHEIDSVOORSCHRIFTEN

1) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omgekeerde draairichting los.
2) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. De accu zal snel leeglopen en er kan beschadiging van het gereedschap optreden.
3) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op.
4) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.
5) Houd het gereedschap altijd goed vast en zwaai het niet in het rond om letsel tijdens gebruik te voorkomen.
6) Verzeker u ervan dat er geen verborgen gas- of waterleidingen liggen in het gebied waarin u gaat werken. Als verborgen leidingen of kabels geraakt worden, kan dat leiden tot elektrische schokken of water-/gaslekkage.
7) Houd het object waaraan u werkt stevig vast.

8) Controleer op beschadigde onderdelen.

• Controleer grondig op beschadiging van de beschermkap en andere onderdelen voordat u het gereedschap gebruikt.
• Controleer of het gereedschap en alle functies naar behoren werken.
• Controleer de afstelling van alle bewegende onderdelen en controleer alle vaste onderdelen om zeker te weten of ze goed vastzitten en vrij zijn van beschadiging. Controleer alle onderdelen van het gereedschap op abnormaal functioneren.

9) Wanneer u de beschermkap of andere onderdelen probeert te repareren, dient u de instructies in de gebruikershandleiding te volgen. Wanneer er geen instructies in de handleiding staan, dient u het gereedschap terug te brengen naar de winkel en het te laten repareren.

10) Als het gereedschap tijdens gebruik uitzonderlijk heet wordt, dient u het naar de winkel te brengen ter onderhoud en reparatie.

11) Houd om potentieel letsel te voorkomen uw gezicht en handen uit de buurt van de boorbitjes en eventueel schaafsel.

12) Draag geen handschoenen bij het bedienen van het gereedschap, want deze kunnen in de boor vast komen te zitten, wat tot letsel kan leiden.

13) Accuaansluitpunten, schroefschaafsel en gereedschapsaccessoires zoals boorbitjes zijn direct na gebruik uitzonderlijk heet. Raak ze niet aan, want dan loopt u de kans om brandwonden op te lopen.

Symbool Betekenis
V	Volt
——	Gelijkstroom
n_0	Onbelast
... min ^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Alleen draaien
	Lees voor gebruik de gebruiksaanwijzing.
	Alleen voor gebruik binnenshuis.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.
• Volg deze instructies wanneer u onze oplaadbare elektrische gereedschappen (gereedschap/accu/oplader) gebruikt om lekkage, oververhitting, rookvorming, brand en breuk te voorkomen.

- Laat geen materiaalschaafsel of stof in de accu vallen.

- Alvorens op te bergen verwijdert u alle materiaaldeeltjes en stof vanaf de accu, plaatst u de rode "afdekkap" over de aansluitpunten, en bewaart u hem uit de buurt van metalen voorwerpen (schroeven, spijkers, enz.) in de gereedschapsdoos. Schade veroorzaakt door losse voorwerpen in de doos valt niet onder de garantie.

- Ga niet als volgt om met oplaadbare gereedschappen.

(Er bestaat een risico van rookvorming, brand en breuk)

• Gebruik of achterlaten op plaatsen waar het gereedschap aan regen of vocht wordt blootgesteld
• Gebruik terwijl het gereedschap is ondergedompeld in water

III. MONTAGE

Bevestigen of verwijderen van de bit OPMERKING:

Haalt u de accu uit het gereedschap of plaatst u de schakelaar in de middelste stand (schakelaarvergrendeling).

Het gereedschap is uitgerust met een boorkop zonder sleutel.

1. Bevestigen

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit. [Fig.1]

1. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit. [Fig.2]

OPMERKING:

Als de bit erg veel speling in de boorkop heeft, houdt u de boormachine goed op zijn plaats vast en opent u de boorkop door de vergrendelkraag te draaien en de schroef vast te draaien (linkse schroefdraad) met een schroevendraaier door deze linksom te draaien (gezien vanaf de voorkant). [Fig. 3]

Bevestigen en verwijderen van de accu OPMERKING:

Wanneer de accu uit het gereedschap wordt verwijderd kan de lamp op het bedieningspaneel kort oplichten. Dit is geen defect.

1. De accu bevestigen: [Fig.4]

Lijn de gemarkeerde punten met elkaar uit en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Verwijderen van de accu: [Fig.4]

Druk op de knop en schuif de accu naar voren.

IV. BEDIENING

WAARSCHUWING!

- Adem de rook die uit het gereedschap of de accu komt niet in omdat deze schadelijk kan zijn.

[Op het gereedschap]

OPGELET

Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.

OPMERKING:

Ga voorzichtig te werk om ervoor te zorgen dat er geen voorwerpen in aanraking komen met de startschakelaar van het gereedschap.

Bediening van de startschakelaar en de links/rechtsschakelaar [Fig.5]

Druk de schakelaar voor rechtsomdraaien/ linksomdraaien in. Controleer de richting van de hendel voordat u deze gebruikt.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de "stand.

OPGELET:

• Zet de koppelingsinstelling op deze marking ◀Fig.6] alvorens het gereedschap feitelijk in gebruik te nemen.
• Als de koppelingshendel niet kan worden ingesteld op de boorfunctie na gebruik van de koppelingsinstelling, moet u de koppelingshandgreep instellen op stand 1 en de koppeling een seconde lang gebruiken.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus. [Fig.7]

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

OPGELET:

- Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.

• Gebruik op laag toerental wanneer tijdens gebruik een hoog koppel is vereist. (Gebruik op een hoog toerental onder hoge belasting kan leiden tot overbelasting van de motor en mogelijk een defect.)
• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.
• Zorg ervoor dat de luchtopeningen aan de zijkanten van het gereedschap tijdens gebruik niet worden geblokkeerd. Als deze geblokkeerd worden, kan het gereedschap oververhit raken en kan de motor worden beschadigd.
• Forceer het gereedschap (de motor) NIET. Hierdoor kan het gereedschap worden beschadigd.
• Vermijd contact met de lucht uit de ventilatieopeningen tijdens gebruik, aangezien die onder zware bedrijfsomstandigheden heet kan zijn en mogelijk letsel kan veroorzaken.

Snelheidsregelingsfunctie

De maximale snelheid instellen

1. Druk op de Snelheidsinstellingsknop/Tapmodus-knop (L) en selecteer een snelheid.
   De snelheid verandert in H (hoog), M (gemiddeld), L (laag) en OFF (UIT) (het lampje is uit) in deze volgorde.

2. Selecteer OFF om deze op te heffen.

Weergave	Lage stand
H Ca. 300	min ^-1 (tpm)
M Ca. 200	min ^-1 (tpm)
L Ca. 150	min ^-1 (tpm)
OFF Normale snelheid
	18 V Ca. 530 min ^-1 (tpm)
	14,4 V Ca. 430 min ^-1 (tpm)

Weergave	Hoge stand
H Ca.1000	min ^-1 (tpm)
M Ca. 670	min ^-1 (tpm)
L Ca. 500	min ^-1 (tpm)
OFF Normale snelheid
	18 V Ca. 1800 min ^-1 (tpm)
	14,4 V Ca. 1450 min ^-1 (tpm)

- Standaardinstelling: OFF

• De snelheid is hetzelfde, ongeacht of 14,4 V of 18 V wordt gebruikt, wanneer de instellingen H, M en L zijn geselecteerd.
• Als een hoge stand wordt gekozen, wordt de snelheid ingesteld als in de tabel hierboven.

Tapmodus

- Ongeacht de positie van de Voorwaarts/achterwaarts-hendel (E) schakelt de boor telkens wanneer de startschakelaar wordt ingedrukt, tussen "voorwaarts" en "achterwaarts".

Controleer de "FWD" (voorwaarts) en "REV" (achterwaarts) lampjes tijdens het werken. Het lampje gaat branden in overeenstemming met "voorwaarts" of "achterwaarts".

OPMERKING:

• Wanneer u de Tapmodus-functie gebruikt, kan de tapboormachine beschadigd zijn, dus stel de koppelingsghandgreep in op positie 1 voor gebruik.
• Tip-gereedschap (tapboren) kunnen tijdens het werk slippen, afhankelijk van de vorm, het type en de staat van het oppervlak.

Om veilig en nauwkeurig werk te kunnen garanderen, controleert u voorafgaande of tijdens het werk of het tip-gereedschap (tapboor) goed vastzit met de boorkop zonder sleutel.

Gebruik ook tip-gereedschap (tapboor) van het zeshoekige as-type met hoge houdkracht wanneer u nauwkeuriger werk wilt uitvoeren.

- De tapmodus wordt geannuleerd als er gedurende ongeveer 5 minuten geen handeling wordt uitgevoerd of onmiddellijk nadat de accu is verwijderd.

Tapmodus-instellingen

1. Houd de Snelheidsinstellingsknop/Tapmodus-knop (L) 2 seconden of langer ingedrukt. Het tapmodus-lampje "FWD" (voorwaarts) gaat branden.
2. Druk in de tapmodus op de Snelheidsinstellingsknop/Tapmodus-knop (L) om de rotatiesnelheid te wijzigen. De snelheid verandert in de volgorde van L (laag), H (hoog) naar M (gemiddeld).

OPMERKING:

• Om de tapmodus te annuleren, houdt u de Snelheidsinstellingsknop/Tapmodus-knop (L) 2 seconden of langer ingedrukt. Het lampje van de tapmodus gaat uit.
• Tijdens de tapmodus is het toerental hetzelfde voor de motorspanning van zowel 18 V DC als 14,4 V DC.

LED-lampje met 3 functies

Druk op de lichtknop om de verlichtingsinstelling te selecteren.

Verlicht - Constant

Selecteer dit door op de lichtknop te drukken zodat het lampje gaat branden wanneer de startschakelaar wordt ingedrukt. Daarna blijft het gedurende ongeveer 5 minuten branden, ook wanneer het gereedschap niet wordt gebruikt, en wordt daarna automatisch uitgeschakeld om acculading te besparen.

Verlicht - Startschakelaar

Door nogmaals op de lichtknop te drukken, verandert de werkingsfunctie naar alleen verlichting tijdens het indrukken van de startschakelaar.

Uit

OPGELET:

Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

OPGELET: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

Indicator accuniveau

Druk op de knop accuniveau.

OPMERKING:

De indicator geeft het accuniveau niet aan wanneer op de knop wordt gedrukt in de volgende gevallen:

• Het gereedschap is uitgeschakeld.
• Net na bevestiging van de accu

- Het hoofdapparaat of de knop accuniveau wordt ca. vijf minuten niet bediend. Druk opnieuw op de knop accuniveau nadat u de startschakelaar hebt ingedrukt.

Indicator Accustatus
	3 lampjes branden	Volledig opgeladen of hoog ladingniveau
	2 lampjes branden	Ca. 60% reste-rend
	Eén lampje brandt	Laag ladingniveau - Moet spoedig worden opgeladen
	3 lampjes flikkeren	Leeg -Onmiddellijk opladen vereist

Bit-vergrendelfunctie

1. Wanneer de startschakelaar niet wordt ingedrukt en een schroefbit is geplaatst kan het gereedschap worden gebruikt als een handschroevendraaier (max. 22,6 N•m, 230 kgf•cm, 199 in•lbs).
2. Deze functie is handig voor het aandraaien van schroeven waarvoor een hoger moment nodig is dan het maximummoment van de schroeven-draaier (positie op de koppeling), voor het controleren of een schroef goed vastzit of om een schroef die extreem vastzit, los te maken. [Fig.8]

Verplaatsen van de riemclip [Fig.9]

De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

⚠ WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien.
• Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.
• Wanneer het gereedschap wordt vastgehouden door de riemclip, mag u er niet mee rennen of springen.

⚠ WAARSCHUWING!

- Wanneer het gereedschap is vastgemaakt aan de broekriem met behulp van de riemclip, mag geen schroefbit zijn aangebracht in het gereedschap. Een scherp voorwerp, zoals een boorbit, kan leiden tot letsel of een ongeval

Hoe reserve-bitopslag te gebruiken

1 Verwijder de accu.
2 Duw het helemaal in de reserve-bitop-slag zoals getoond in [Fig.10].

1. Verwijder reserve-bit van de opslag. [Fig.11]

1 Verwijder de accu.
2 Trek het bit-punt aan de achterkant van het reserve-bit eruit en verwijder het bit.

Waarschuwingsfuncties

(1) Waarschuwing voor oververhitting

Uit (normale werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwings-lampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

(2) Waarschuwing voor spanningsverlaging

Drie lampjes flikkeren

Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveilig- gingssensor tegen overontlading is

mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

NL

[Accu]

Voor een juist gebruik van de accu [Fig.12]

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Voor een veilig gebruik

• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting waarschuwingslampje en het laag accuniveau waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.
• Gebruik uitsluitend oplaadbare accu's voor accugereedschappen van Panasonic. Gebruik geen gemodificeerde accu's (inclusief accu's die gedemonteerd zijn en waarvan onderdelen zijn vervangen).
• Gebruik geen accu's die al slechter werken. Er bestaat dan een kans op hitteontwikkeling, ontsteking en ontploffing.
• Als een accu vloeistof lekt, gebruik de accu dan niet meer, houd de accu uit de buurt van open vuur, en ga er onmiddellijk mee terug naar de winkel.
• Bevestig de accu door de accu door te schuiven totdat de gele en rode labels niet meer zichtbaar zijn. Controleer vervolgens of de accu er niet uit valt.
• Als u dit niet doet, kan dat leiden tot brand-wonden.

- Het gebruikstemperatuurbereik van Li-ion-accu's bedraagt 0 tot 40 °C.

- Gebruik van accu's die afkoelen tot onder het vriespunt, zoals in koude noordelijke gebieden, kan resulteren in afwijkende werking van de machine. Leg in dergelijke omstandigheden de accu minimaal één uur lang op een plek waar het minimaal 10 °C is voordat u de accu gaat gebruiken; en gebruik de machine uitsluitend wanneer de accu is opgewarmd.

Li-ion accu

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader]

Opladen ⚠️ OPGELET:

1) Als de temperatuur van de accu lager wordt dan ongeveer -10^ ( 14^ ), zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
2) De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
3) Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
4) Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimal een uur in deze ruimte liggen om op temperatuur te komen.
5) Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
6) Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

7) Maak de acculader los wanneer deze niet wordt gebruikt.
8) Berg de oplader op bij een temperatuur van tussen de 0 en 40 °C. Laad de accu op bij een temperatuur die dicht bij de opbergtemperatuur ligt.

- Als de accu wordt opgeladen bij een temperatuur onder de 0 °C, resulteert een volledige oplaadbeurt maar in ongeveer 50% van een normale oplaadbeurt. Begin met opladen na 1 uur of meer en bij de voorgeschreven temperatuur.

9) Laad niet op in een slecht geventileerde ruimte.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

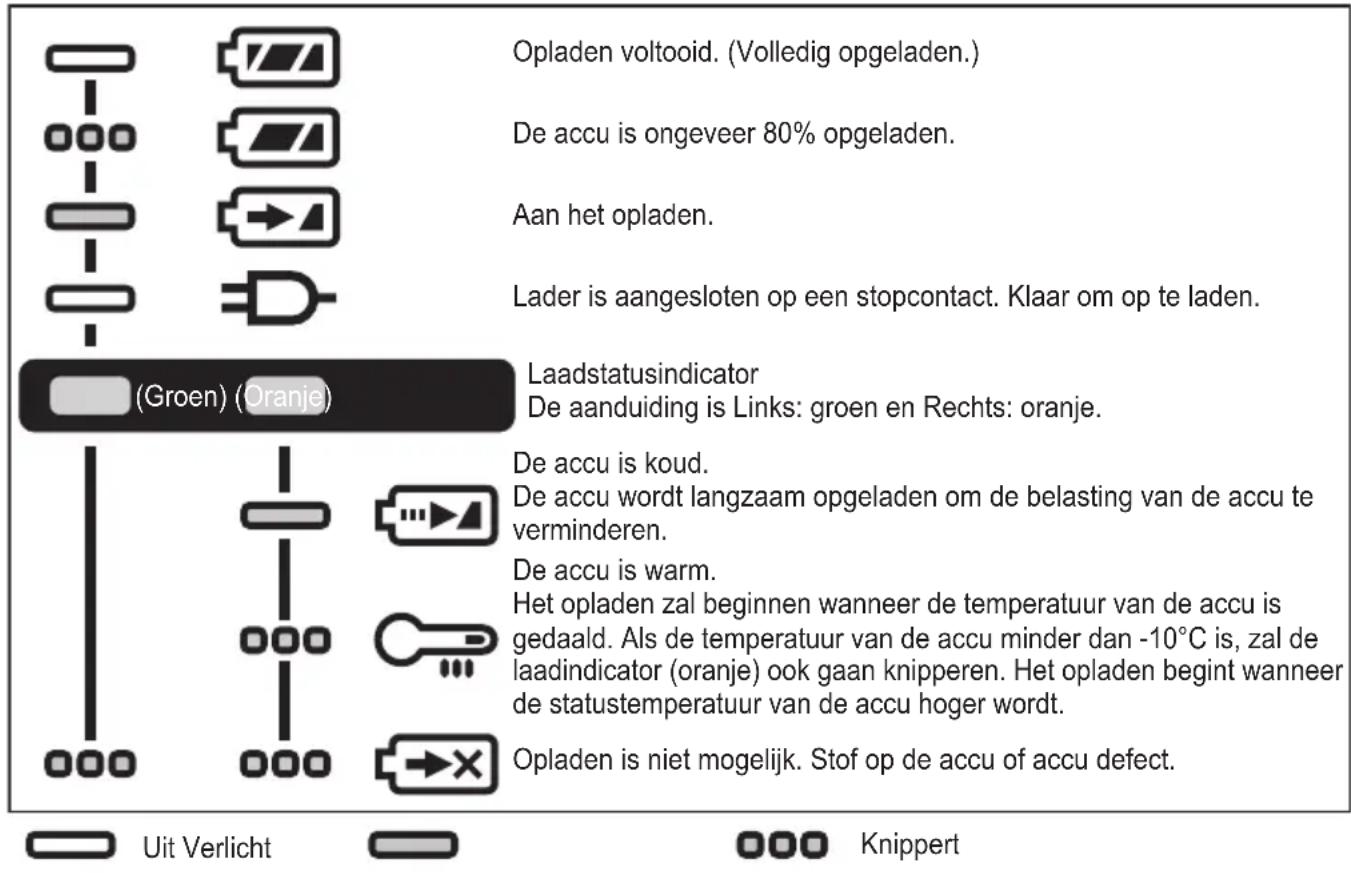

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

OPMERKING:

Op niet alle accu's wordt het uitlijningsteken (S) weergegeven (op pagina 2).

2 Schuif de accu in de richting van de pijl naar voren. [Fig.13]

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

- Wanneer de accu heet is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.

3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

4. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uit-gaan.
6. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt. [Fig.13]

LAMPINDICATIES

Opladen voltooid. (Volledig opgeladen.) De accu is ongeveer 80% opgeladen. Aan het opladen. Lader is aangesloten op een stopcontact. Klaar om op te laden. (Groen) (Oranje) Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. Opladen is niet mogelijk. Stof op de accu of accu defect. Uit Verlicht Knippert

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Deze symbolen duiden op de aparte inzameling van afgedankte elektrische en elektronisch apparatuur of afgedankte batterijen.

Gedetailleerde informatie kunt u vinden in de volledige versie van de gebruiksaanwijzing.

https://www.panasonic-powertools.eu/nl/construction/documenten.htm

V. ONDERHOUD

• Maak het gereedschap met een droge, zachte doek schoon.
  Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of iizervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

VI. ACCESSOIRES

• Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.
• Steungreep

WEY6470K3217

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Modelnr. EY74A3
Motorspanning 14,4 V DC 18 V DC
Schroeven Machineschroef M5
		Houtschroef Φ 6,8 mm Φ 8 mm
Boren Zelfborende schroef Φ 6 mm
		In hout Φ 35 mm Φ 38 mm
		In metaal	Φ 13 mm

GARANTIE-SUPPLEMENT

De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie.

OPMERKING: Gewichtindicatie

Groter dan of gelijk aan 1kg:

Minder dan 1kg:

aangegeven door 0,05kg.

aangegeven door 0,01kg.

GEREEDSCHAP

Modelnr.		EY74A3
Motorspanning		14,4 V DC	18 V DC
Onbelast	Laag	20 – 430 min ^-1 (tpm)	20 – 530 min ^-1 (tpm)
	Hoog	70 – 1450 min ^-1 (tpm)	70 – 1800 min ^-1 (tpm)
Boorkopcapaciteit 1,5 mm – 13 mm
Koppelingsdraaimoment		Ca. 0,5 N•m – 4,4 N•m
Totale lengte		189 mm
GewichtMet accu:	EY9L45	1,55 kg	—
	EY9L47	1,35 kg	—
	EY9L51	—	1,95 kg
	EY9L52	—	2,00 kg
	EY9L53	—	1,75 kg
	EY9L54	—	2,00 kg
Geluid, Trillingen		Zie het meegeleverde blad.

Raadpleeg de website voor de volledige versie van de gebruiksaanwijzing. https://www.panasonic-powertools.eu/nl/construction/documenten.htm
