NÁVOD K OBSLUZE EY74A3 PANASONIC

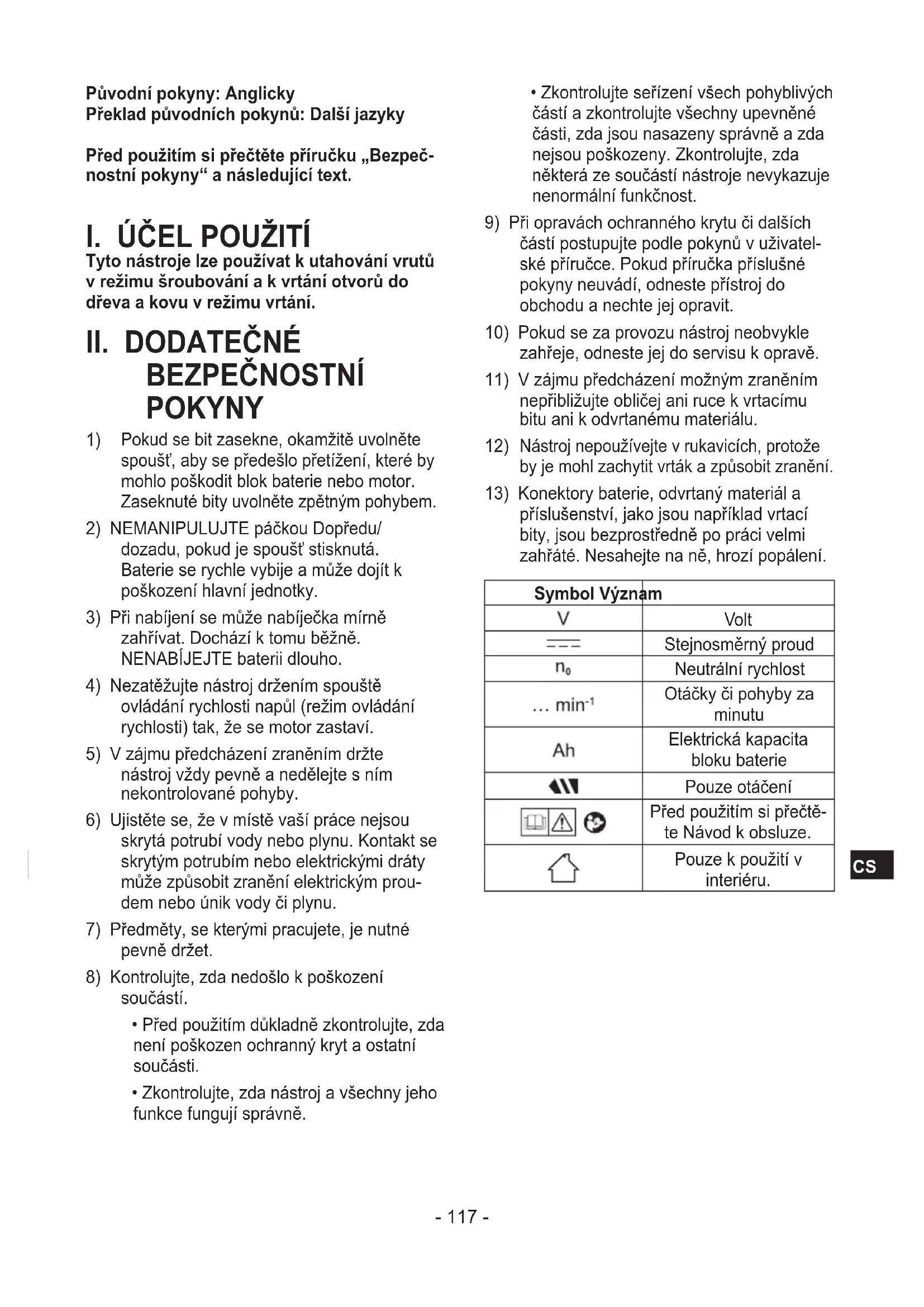

Původní pokyny: Anglicky Překlad původních pokynů: Další jazyky Před použitím si přečtěte příručku „Bezpeč- nostní pokyny“ a následující text.

Tyto nástroje lze používat k utahování vrutů v režimu šroubování a k vrtání otvorů do dřeva a kovu v režimu vrtání.

Pokud se bit zasekne, okamžitě uvolněte spoušť, aby se předešlo přetížení, které by mohlo poškodit blok baterie nebo motor. Zaseknuté bity uvolněte zpětným pohybem.

2) NEMANIPULUJTE páčkou Dopředu/

dozadu, pokud je spoušť stisknutá. Baterie se rychle vybije a může dojít k poškození hlavní jednotky.

3) Při nabíjení se může nabíječka mírně

zahřívat. Dochází k tomu běžně. NENABÍJEJTE baterii dlouho.

4) Nezatěžujte nástroj držením spouště

ovládání rychlosti napůl (režim ovládání rychlosti) tak, že se motor zastaví.

5) V zájmu předcházení zraněním držte

nástroj vždy pevně a nedělejte s ním nekontrolované pohyby.

6) Ujistěte se, že v místě vaší práce nejsou

skrytá potrubí vody nebo plynu. Kontakt se skrytým potrubím nebo elektrickými dráty může způsobit zranění elektrickým prou- dem nebo únik vody či plynu.

7) Předměty, se kterými pracujete, je nutné

8) Kontrolujte, zda nedošlo k poškození

• Před použitím důkladně zkontrolujte, zda není poškozen ochranný kryt a ostatní součásti.

• Zkontrolujte, zda nástroj a všechny jeho funkce fungují správně.

• Zkontrolujte seřízení všech pohyblivých částí a zkontrolujte všechny upevněné části, zda jsou nasazeny správně a zda nejsou poškozeny. Zkontrolujte, zda některá ze součástí nástroje nevykazuje nenormální funkčnost.

9) Při opravách ochranného krytu či dalších

částí postupujte podle pokynů v uživatel- ské příručce. Pokud příručka příslušné pokyny neuvádí, odneste přístroj do obchodu a nechte jej opravit.

10) Pokud se za provozu nástroj neobvykle

zahřeje, odneste jej do servisu k opravě.

11) V zájmu předcházení možným zraněním

nepřibližujte obličej ani ruce k vrtacímu bitu ani k odvrtanému materiálu. 12) Nástroj nepoužívejte v rukavicích, protože by je mohl zachytit vrták a způsobit zranění.

13) Konektory baterie, odvrtaný materiál a

příslušenství, jako jsou například vrtací bity, jsou bezprostředně po práci velmi zahřáté. Nesahejte na ně, hrozí popálení. Symbol Význam Volt Stejnosměrný proud Neutrální rychlost Otáčky či pohyby za minutu Elektrická kapacita bloku baterie Pouze otáčení Před použitím si přečtě- te Návod k obsluze. Pouze k použití v interiéru.- 118 -

• Používejte pouze bloky baterií Panasonic, které jsou určeny k použití s tímto dobíjecím nástrojem.

• Společnost Panasonic neodpovídá za škody ani nehody způsobené použitím recy- klovaného nebo padělaného bloku baterií.

• Nevhazujte blok baterie do ohně ani jej nevystavujte nadměrným teplotám.

• Zamezte styku kovových předmětů s konektory bloku baterie.

• Nepřenášejte ani neskladujte blok baterie ve stejném obalu jako hřebíky či jiné kovové předměty.

• Nenabíjejte blok baterie na místě s vysokou teplotou, například u ohně nebo na přímém slunci. V opačném případě se může baterie přehřát, vzplanout či explodovat.

• Po vyjmutí bloku baterie z nástroje nebo z nabíječky vždy nasaďte kryt bloku. V opač- ném případě může dojít ke krátkému spojení kontaktů baterie, což může způsobit požár.

• Až se projeví degradace bloku baterie, vyměňte jej za nový. Další používání poškozeného bloku baterie může vést k zahřívání, vznícení nebo k roztržení baterie.

• V zájmu zabránění únikům, přehřívání, vzniku kouře, vzniku požáru či roztržení baterie postupujte při manipulaci s našimi dobíjecími elektrickými nástroji (hlavní část nástroje, blok baterie, nabíječka) podle těchto pokynů. - Nenechte odvrtaný materiál ani prach, aby padal na blok baterie. - Před uložením odstraňte zbytky materiálů a prachu z bloku baterie, nasaďte červený plastový „kryt koncovky“ a umístěte mimo dosah kovových předmětů (šroubů, hřebíků apod.) do pouzdra na nástroj. Na poškození způsobená ztrátou předmětů v pouzdru se nevztahuje záruka.

• Neprovádějte s dobíjecími elektrickými nástroji následující činnosti. (Hrozí vznik kouře, požáru či roztržení.) - Nepoužívejte ani neponechávejte na dešti či v dosahu vlhkosti - Nepoužívejte po ponoření do vody

Nasazení a sejmutí bitu POZNÁMKA: Odpojte blok baterie od hlavní jednotky nebo umístěte přepínač do střední polohy (zámek spouště). Hlavní jednotka je vybavena sklíčidlem s beznástrojovým upínáním.

Zasuňte bit a uzamkněte upínací matici pohybem po směru hodinových ručiček (při pohledu zepředu). Utahujte, dokud matice nepřestane cvakat. [Fig.1]

Otáčejte upínací maticí proti směru hodino- vých ručiček (při pohledu zepředu) a poté vyjměte bit. [Fig.2] POZNÁMKA: Pokud je ve sklíčidle nadměrné množství místa, zajistěte vrták, roztáhněte čelisti sklíčidla otáčením upínací matice a utáhněte šroub (levý závit) šroubovákem proti směru hodinových ručiček (při pohledu zepředu). [Fig.3] Připojení a odpojení bloku baterie POZNÁMKA: Při odebrání akumulátoru z hlavní jednotky nástroje se může krátce rozsvítit indikátor ovládacího panelu. Nejedná se o závadu.

1. Připojení bloku baterie: [Fig.4 ]

Vyrovnejte vyznačené body a nasaďte blok baterie. Zasunutím blok baterie uzamkněte.

2. Odpojení bloku baterie: [Fig.4 ]

Stiskněte tlačítko a vysuňte blok baterie dopředu.

• Nevdechujte kouř vycházející z hlavní jednotky nebo bloku baterie, protože může být škodlivý.- 119 -

[Hlavní jednotka] UPOZORNĚNÍ Při skladování či přenášení nástroje nastavte páčku Dopředu/dozadu do středové polohy (zámek spouště). POZNÁMKA: Dávejte pozor, aby žádný předmět nepřišel do styku se spouští. Ovládání spouště a páčky Dopředu/ dozadu [Fig.5] Nastavte páčku na otáčení dopředu nebo dozadu. Před použitím zkontrolujte směr páčky. UPOZORNĚNÍ: Při ovládání nástroje mačkáním spouště může docházet k chvilkové prodlevě před začátkem otáčení. Neznamená to poruchu. UPOZORNĚNÍ: V zájmu předcházení škodám nemanipulujte s páčkou Dopředu/dozadu, dokud se bit úplně nezastaví. Nastavení krouticího momentu spojky Nastavte krouticí moment do některé z 18 možných poloh spojky nebo do polohy „   “. UPOZORNĚNÍ:

• Před samotným úkonem nastavte spojku na příslušnou značku [Fig. 6].

• Pokud po utahování v režimu šroubování nelze rukojeť spojky nastavit na režim „vrtání“, nastavte rukojeť spojky do polohy 1 a krátce spusťte nástroj v režimu šroubování. Volba rychlosti Podle použití vyberte vhodnou nízkou nebo vysokou rychlost. [Fig.7] Čím silněji spoušť proměnlivé rychlosti stiskne- te, tím se rychlost zvýší. UPOZORNĚNÍ:

• Před použitím zkontrolujte přepínač rychlosti.

• Pokud je při práci třeba vysoký krouticí moment, použijte nízký převod. (Použití vysokého převodu s velkou zátěží může způsobit přetížení motoru a možné selhání nástroje.)

• V zájmu předcházení nadměrnému zvýšení teploty povrchu nástroj nepouží- vejte nepřetržitě na dva či více bloků baterie. Před připojením dalšího bloku baterie potřebuje nástroj čas na zchlazení.

• Ujistěte se, že větrací otvory po stranách hlavní jednotky nejsou během provozu blokovány. Jejich zakrytí by mohlo způso- bit přehřátí a poškození motoru.

• NEZATĚŽUJTE zbytečně nástroj (motor). Můžete tím způsobit poškození nástroje.

• Během práce se vyvarujte kontaktu se vzduchem vycházejícím z větracích otvorů. Ten může být při vysokém zatížení horký a mohl by způsobit zranění. Funkce ovládání rychlosti Nastavení maximální rychlosti.

1. Stiskněte tlačítko nastavení rychlosti/tlačítko

závitořezného režimu (L) a zvolte rychlost. Rychlost se mění na H (vysoká), M (střed- ní), L (nízká), a OFF (VYP) (světlo nesvítí) v uvedeném pořadí.

2. Výběrem polohy OFF dojde k uvolnění.

Zobrazeno Režim nízké rychlosti H Přibližně 300 min

(ot./min) M Přibližně 200 min

(ot./min) L Přibližně 150 min

(ot./min) OFF Běžná rychlost 18 V, přibližně 530 min

(ot./min) 14,4 V, přibližně 430 min

(ot./min) Zobrazeno Režim vysoké rychlosti H Přibližně 1000 min

(ot./min) M Přibližně 670 min

(ot./min) L Přibližně 500 min

(ot./min) OFF Běžná rychlost 18 V, přibližně 1800 min

(ot./min) 14,4 V, přibližně 1450 min

• Výchozí nastavení: OFF

• Když zvolíte nastavení H, M nebo L, rychlost je stejná jak při 14,4 V, tak při 18 V.

• Je-li zvolen režim vysoké rychlosti, nastaví se rychlost podle tabulky výše.- 120 -

• Bez ohledu na polohu páčky dopředu/dozadu (E) se vrták při každém stisknutí spouště přepne mezi „dopředu“ a „dozadu“. Při práci sledujte kontrolky „FWD“ (dopředu) a „REV“ (dozadu). Kontrolky se rozsvěcují podle pohybu „dopře- du“ nebo „dozadu“. POZNÁMKA:

• Při použití funkce závitořezného režimu může dojít k poškození závitořezného vrtáku, před použitím proto nastavte rukojeť spojky do polohy 1.

• Nástroje s hroty (závitořezné vrtáky) mohou během práce v závislosti na tvaru, typu a stavu povrchu sklouznout. Před zahájením práce nebo během práce v zájmu zajištění bezpečnosti a přesnosti zkontrolujte, zda je hrotový nástroj (závito- řezný vrták) rychloupínacím sklíčidlem bezpečně utažen. Pokud chcete provádět přesnější práci, použijte hrotový nástroj (závitořezný vrták) se šestihrannou stopkou o velké přídržné síle.

• Závitořezný režim se zruší, pokud po dobu zhruba 5 minut nebo bezprostředně po vyjmutí bloku baterie nebude provedena žádná operace. Nastavení závitořezného režimu

1. Stiskněte a podržte tlačítko nastavení

rychlosti/tlačítko závitořezného režimu (L) po 2 sekundy nebo déle. Rozsvítí se kontrolka závitořezného režimu „FWD“ (dopředu).

2. Pro změnu rychlosti otáčení v závitořezném

režimu stiskněte tlačítko nastavení rychlosti/ tlačítko závitořezného režimu (L). Rychlost se mění v pořadí L (nízká), H (vysoká), M (střední). POZNÁMKA:

• Pro zrušení závitořezného režimu stiskně- te a podržte tlačítko nastavení rychlosti/ tlačítko závitořezného režimu (L) po 2 sekundy nebo déle. Kontrolka závitořezného režimu zhasne.

• V závitořezném režimu je rychlost otáčení při napětí motoru 18 V DC i 14,4 V DC stejná. 3 režimy LED osvětlení Stiskněte tlačítko osvětlení a zvolte nastavení osvětlení. Osvětleno - Stálé Zvolte stisknutím tlačítka kontrolky a osvětlení se aktivuje při stisknutí spouš- tě. Světlo zůstane rozsvícené po dobu přibližně 5 minut, i když nástroj nepouží- váte, ale potom se automaticky zhasne za účelem úspory energie. Osvětleno - Při spuštění Opětovným stisknutím tlačítka se režim přepne do osvětlení, které funguje jen při stisknuté spoušti. Vypnuto UPOZORNĚNÍ: Vzhledem k nižšímu jasu není vhodné jako náhrada svítilny. UPOZORNĚNÍ: NEDÍVEJTE SE DO PAPRSKU. Využití ovládacích prvků či nastavení či postupů jiných než zde uvedených může mít za následek vystavení nebezpečnému záření. Indikátor stavu baterie Stiskněte tlačítko stavu baterie. POZNÁMKA: Indikátor nebude ukazovat stav baterie při stisknutém tlačítku v následujících případech.

• Ihned po připojení bloku baterie.

• Hlavní jednotka nebo tlačítko stavu baterie byly nečinné po dobu přibližně pěti minut. Stiskněte tlačítko stavu baterie znovu po stisknutí spouště. Indikátor Stav baterie Svítí 3 kontrolky Baterie je zcela nebo téměř úplně nabitá- 121 -

Indikátor Stav baterie Svítí 2 kontrolky Zbývá přibližně 60 % Svítí jedna kontrolka Téměř vybitá baterie - Potřeba brzkého nabití Blikají 3 kontrolky Baterie vybitá - Potřeba okamžitého nabití Funkce zamykání bitu

1. Pokud není spoušť stisknutá a bit šroubová-

ku je na svém místě, lze použít nástroj jako manuální šroubovák (až do 22,6 N•m, 230 kgf•cm, 199 in•lbs).

2. Tato funkce se hodí při utahování vrutů,

které vyžadují vyšší krouticí moment než maximální krouticí moment pohonu (poloha na spojce) k dotažení šroubu nebo k uvolnění velmi pevně utaženého šroubu. [Fig.8] Změna umístění háku na opasek [Fig.9] Hák na opasek lze připevnit k oběma stranám jednotky. UPOZORNĚNÍ!

• Hák na opasek je nutné k hlavní jednotce bezpečně připevnit pevným utažením šroubu.

• Pravidelně kontrolujte, zda je šroub dotaže- ný. Pokud se uvolní, pevně jej utáhněte.

• Máte-li nástroj připevněnou hákem k opasku, neskákejte ani neběhejte.

• Je-li nástroj zachycen k opasku hákem, nenasazujte do sklíčidla bity. Objekty s ostrými hranami, jako je například vrták, mohou způsobit zranění nebo nehodu. Jak používat úložiště náhradních bitů

1. Uložte náhradní bity.

1 Vyjměte blok baterie. 2 Zatlačte jej až do úložiště náhradních bitů, jak je znázorněno na [Fig.10].

2. Vyjměte náhradní bit z úložiště. [Fig.11]

1 Vyjměte blok baterie. 2 Vytáhněte hrot bitu na zadní straně náhradního bitu a vyjměte bit. Funkce výstrahy (1) Upozornění na přehřátí Vypnuto (normální funkce) Osvětleno: Přehřátí (motor) Bliká: Přehřátí (baterie) Upozorňuje na pozastavení provozu kvůli přehřátí motoru či baterie.

• Pokud se spustí funkce ochrany proti přehřátí, nechte nástroj dostatečně vychladnout (alespoň 30 minut). Nástroj bude možné znovu používat po zhasnutí kontrolky přehřátí.

• Nepoužívejte nástroj tak, aby to způsobovalo opakované spouštění funkce ochrany před přehřátím.

• Kvůli provozním podmínkám a dalším fakto- rům výkon modelu EY9L42 výrazně klesá při teplotách 10 °C a nižších. (2) Upozornění na snížené napětí Blikají tři kontrolky Pokud je za chodu nástroj náhle zatížen, způsobí to zablokování motoru, může se také aktivovat snímač ochrany proti nadměrnému vybíjení a může začít blikat kontrolka nízkého nabití baterie. Kontrolka blikat přestane, až odstraníte příčinu zablokování motoru a promáčknete spoušť. [blok baterie] Správné používání bloku baterie [Fig.12]

• Optimální životnosti dosáhnete tak, že po použití uskladníte blok baterie Li-ion bez nabíjení.

• Při používání bloku baterie je nutné dostateč- né odvětrávání prostor.- 122 -

• Není-li blok baterie pevně přichycen, začne po stisknutí spouště blikat kontrolka přehřátí a kontrolka vybití baterie, které vás upozorní, že není možný bezpečný provoz, a hlavní jednotka se nezačne normálně otáčet. Připojte blok baterie k jednotce nástroje tak, aby červená či žlutá etiketa nebyly vidět.

• Používejte pouze dobíjecí akumulátory určené pro akumulátorová nářadí Panasonic. Nepoužívejte upravené akumulátory (včetně akumulátorů, které byly rozebrány a jejich části vyměněny).

• Nepoužívejte poškozené akumulátory. Hrozí riziko nadměrného zahřívání, vznícení a výbuchu.

• Pokud z akumulátoru uniká kapalina, přestaň- te nářadí používat, chraňte jej před otevře- ným plamenem a okamžitě vraťte v místě prodeje.

• Akumulátor upevněte nasunutím, aby žlutý a červený štítek nebyl viditelný, a zkontrolujte, zda je zajištěn v dané poloze. - Pokud tak neučiníte, může dojít k popálení.

• Rozmezí teploty použití pro lithium-iontové akumulátory je 0 až 40 °C. - Použití akumulátorů ochlazených pod bod mrazu, například v chladnějších severských oblastech, může mít za následek abnormál- ní fungování přístroje. V takových případech nechejte akumulátor před použitím v místě o teplotě max. 10 °C po dobu jedné hodiny nebo déle a přístroj používejte až po zahřátí akumulátoru. [nabíječka baterie] Nabíjení UPOZORNĚNÍ:

1) Pokud teplota bloku baterie klesne pod

přibližně -10 °C, nabíjení se automaticky zastaví, aby se zabránilo degradaci baterie.

Rozmezí okolních teplot je mezi 0 °C a 40 °C. Používá-li se blok baterií při teplotě baterie nižší než 0 °C, nemusí nástroj fungovat správně.

3) Nabíječku používejte při teplotách mezi

0 °C a 40 °C a nabíjejte baterii při podob- né teplotě, jakou má samotná baterie. (Mezi teplotou baterie a teplotou v místě nabíjení nesmí být větší rozdíl než 15 °C.)

4) Při dobíjení studeného (pod 0 °C) bloku

baterie v teplejším prostředí nechte zde blok baterie alespoň jednu hodinu, aby se zahřál na okolní teplotu.

5) Při nabíjení více než dvou baterií po sobě

nestrkejte prsty do otvoru kontaktů.

7) Pokud nabíječku nepoužíváte, vypojte ji ze

8) Nabíječku skladujte v rozmezí teplot 0 až

40 °C a akumulátor nabíjejte při teplotě blízké teplotě skladování.

• Pokud se akumulátor nabíjí při teplotě nižší než 0 °C, plné nabití bude asi jen 50 % normálního nabití. Nabíjení zahajte minimálně po 1 hodině při předepsané teplotě.

9) Akumulátor nedobíjejte ve špatně větra-

ném místě. POZNÁMKA: V okamžiku nákupu není blok baterie plně nabitý. Před použitím je nutné jej nabít. Jak nabíjet

1. Zapojte nabíječku do zásuvky střídavého

proudu. POZNÁMKA: Při zasouvání zástrčky do zásuvky střídavého proudu může dojít k jiskření, z hlediska bezpečnosti se však nejedná o problém.

2. Zapojte blok baterie pevně do nabíječky.

1 Vyrovnejte rovnací značky a umístěte baterii do dokovacího otvoru nabíječky. POZNÁMKA: Rovnací značka (S) není vyznačena na všech blocích baterie (na straně 2). 2 Zasuňte blok baterie po směru šipky. [Fig.13 ]

3. Při nabíjení se rozsvítí kontrolka nabíjení.

Po dokončení nabíjení se automaticky sepne interní elektronický spínač, který zabrání přebití.- 123 -

• Nabíjení nezačne, pokud je blok baterie horký (například bezprostředně po vysoké zátěži v provozu). Oranžová kontrolka pohotovostního režimu bude blikat, dokud baterie nevy- chladne. Poté začne nabíjení automaticky.

4. Po nabití baterie z přibližně 80 % začne

kontrolka nabíjení (zelená) pomalu blikat.

5. Po úplném nabití zelená kontrolka nabíjení

6. Je-li teplota baterie 0 °C či méně, plné

nabití bloku baterie trvá delší dobu než normálně. I při plném nabití bude mít baterie přibližně jen 50 % energie, kterou by měla po plném nabití za normální provozní teploty.

7. Pokud kontrolka nabíjení (zelená) nezhas-

ne, obraťte se na autorizovaného dealera.

8. Vložíte-li do nabíječky plně nabitou baterii,

kontrolka nabíjení se rozsvítí. Po několika minutách zelená kontrolka nabíjení zhasne.

9. Podržte tlačítko uvolnění bloku baterie a

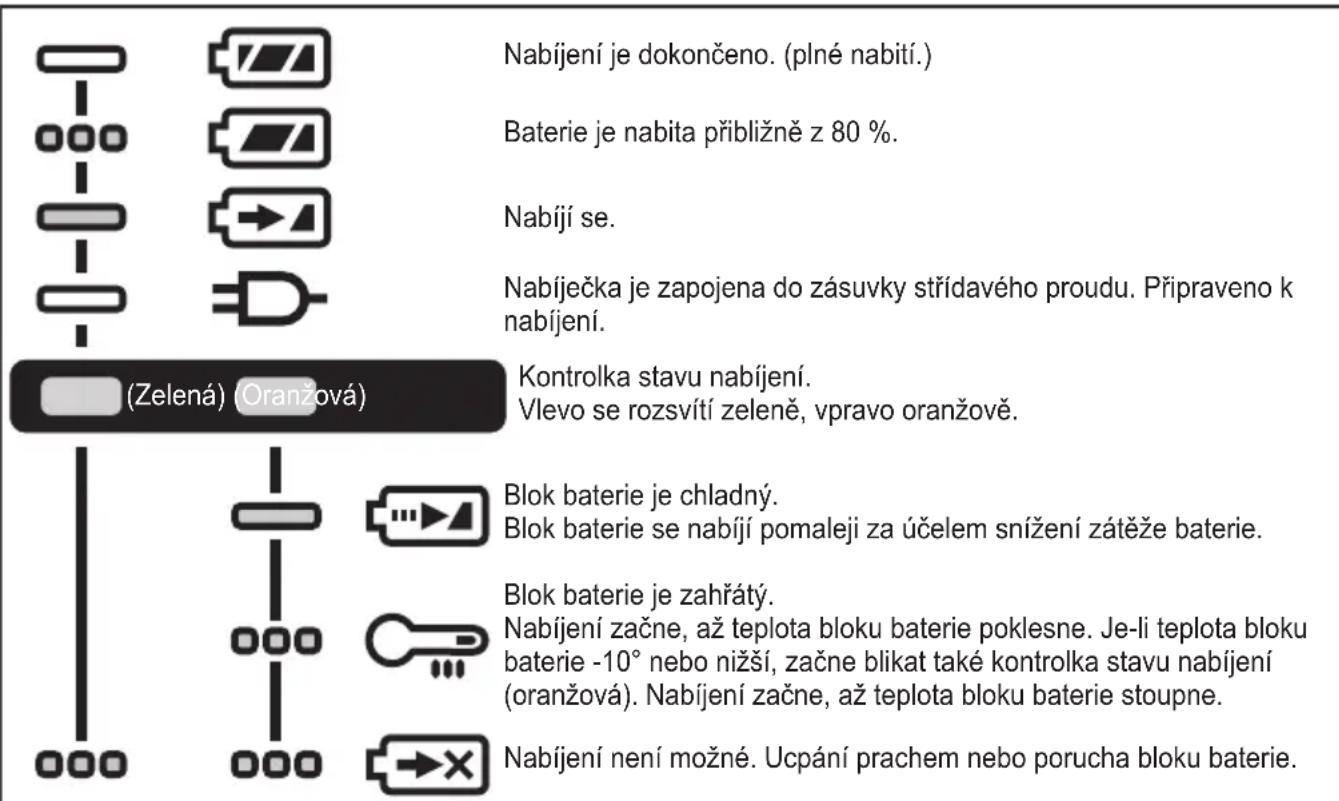

blok baterie vyjměte. [Fig.13 ] UKAZATELE Nabíjení je dokončeno. (plné nabití.) Baterie je nabita přibližně z 80 %. Nabíjí se. Nesvítí Osvětleno Bliká Nabíječka je zapojena do zásuvky střídavého proudu. Připraveno k nabíjení. Kontrolka stavu nabíjení. Vlevo se rozsvítí zeleně, vpravo oranžově. Blok baterie je chladný. Blok baterie se nabíjí pomaleji za účelem snížení zátěže baterie. Blok baterie je zahřátý. Nabíjení začne, až teplota bloku baterie poklesne. Je-li teplota bloku baterie -10° nebo nižší, začne blikat také kontrolka stavu nabíjení (oranžová). Nabíjení začne, až teplota bloku baterie stoupne. Nabíjení není možné. Ucpání prachem nebo porucha bloku baterie. (Zelená) (Oranžová) Recyklace baterie POZOR: Z důvodu ochrany životního prostředí a dalšího využití materiálu je nutné baterie likvidovat na ociálně stanoveném místě, pokud se ve vaší zemi taková nacházejí. Tyto symboly označují oddělený sběr odpadu elektrických a elektronic- kých zařízení nebo vypotřebovaných baterií. Podrobnější informace naleznete v úplné verzi provozních pokynů. https://www.panasonic-powertools.eu/en/construction/documents.htm- 124 -

• K otírání jednotky používejte pouze suchý měkký hadřík. K čištění nepoužívejte vlhké hadříky, ředidla, benzin ani jiná těkavá rozpouštědla.

• V případě, že dovnitř nástroje nebo bloku baterie pronikne voda, nechte vodu co nejdříve vytéct a baterii vyschnout. Opatrně odstraňujte veškerý prach nebo železné částice, které se uvnitř nástroje hromadí. V případě problémů s funkčností nástroje se obraťte na opravnu.

• Používejte pouze bity vhodné pro danou velikost sklíčidla.

• Podpůrné madlo WEY6470K3217

Č. modelu EY74A3 Napětí motoru 14,4 V, stejnosměrný proud 18 V, stejnosměrný proud Šroubování vrutů Strojní šrouby M5 Šroub do dřeva Φ 6,8 mm Φ 8 mm Vrtání Samořezný šroub Φ 6 mm Do dřeva Φ 35 mm Φ 38 mm Do kovu Φ 13 mm

Poruchy či poškození způsobené soustavným používáním (například práce na montážní lince atd.) záruka nekryje.- 125 -

POZNÁMKA: Údaj o hmotnosti Vyšší nebo rovná 1 kg: udávána po 0,05 kg. Méně než 1 kg: udávána po 0,01 kg. HLAVNÍ JEDNOTKA Č. modelu EY74A3 Napětí motoru 14,4 V, stejnosměrný proud 18 V, stejnosměrný proud Neutrální rychlost Nízká rychlost 20 – 430 min

(ot./min) Vysoká rychlost 70 – 1450 min

(ot./min) Kapacita sklíčidla Φ 1,5 mm – Φ 13 mm Krouticí moment spojky Přibližně 0,5 N•m – 4,4 N•m Celková délka 189 mm Hmotnost S blokem baterie: EY9L45 1,55 kg — EY9L47 1,35 kg — EY9L51 — 1,95 kg EY9L52 — 2,00 kg EY9L53 — 1,75 kg EY9L54 — 2,00 kg Hluk, vibrace Viz přiložený list- 126 -
