NÁVOD K OBSLUZE EY76A1 PANASONIC

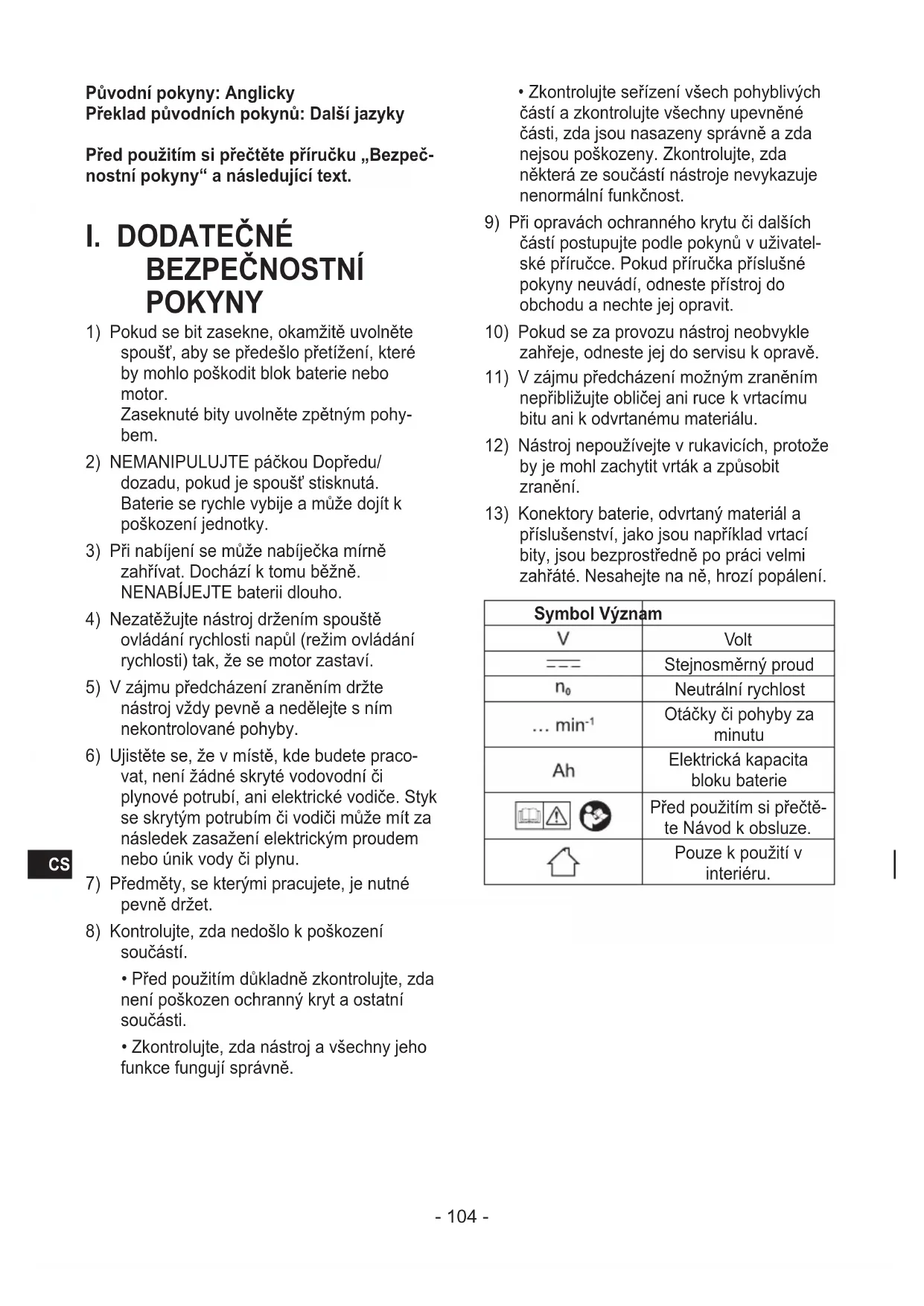

Původní pokyny: Anglicky Překlad původních pokynů: Další jazyky Před použitím si přečtěte příručku „Bezpeč- nostní pokyny“ a následující text.

1) Pokud se bit zasekne, okamžitě uvolněte

spoušť, aby se předešlo přetížení, které by mohlo poškodit blok baterie nebo motor. Zaseknuté bity uvolněte zpětným pohy- bem.

2) NEMANIPULUJTE páčkou Dopředu/

dozadu, pokud je spoušť stisknutá. Baterie se rychle vybije a může dojít k poškození jednotky.

3) Při nabíjení se může nabíječka mírně

zahřívat. Dochází k tomu běžně. NENABÍJEJTE baterii dlouho.

4) Nezatěžujte nástroj držením spouště

ovládání rychlosti napůl (režim ovládání rychlosti) tak, že se motor zastaví.

5) V zájmu předcházení zraněním držte

nástroj vždy pevně a nedělejte s ním nekontrolované pohyby.

6) Ujistěte se, že v místě, kde budete praco-

vat, není žádné skryté vodovodní či plynové potrubí, ani elektrické vodiče. Styk se skrytým potrubím či vodiči může mít za následek zasažení elektrickým proudem nebo únik vody či plynu.

7) Předměty, se kterými pracujete, je nutné

8) Kontrolujte, zda nedošlo k poškození

• Před použitím důkladně zkontrolujte, zda není poškozen ochranný kryt a ostatní součásti.

• Zkontrolujte, zda nástroj a všechny jeho funkce fungují správně.

• Zkontrolujte seřízení všech pohyblivých částí a zkontrolujte všechny upevněné části, zda jsou nasazeny správně a zda nejsou poškozeny. Zkontrolujte, zda některá ze součástí nástroje nevykazuje nenormální funkčnost.

9) Při opravách ochranného krytu či dalších

částí postupujte podle pokynů v uživatel- ské příručce. Pokud příručka příslušné pokyny neuvádí, odneste přístroj do obchodu a nechte jej opravit.

10) Pokud se za provozu nástroj neobvykle

zahřeje, odneste jej do servisu k opravě.

11) V zájmu předcházení možným zraněním

nepřibližujte obličej ani ruce k vrtacímu bitu ani k odvrtanému materiálu.

12) Nástroj nepoužívejte v rukavicích, protože

by je mohl zachytit vrták a způsobit zranění.

13) Konektory baterie, odvrtaný materiál a

příslušenství, jako jsou například vrtací bity, jsou bezprostředně po práci velmi zahřáté. Nesahejte na ně, hrozí popálení. Symbol Význam Volt Stejnosměrný proud Neutrální rychlost Otáčky či pohyby za minutu Elektrická kapacita bloku baterie Před použitím si přečtě- te Návod k obsluze. Pouze k použití v interiéru.- 105 -

• Používejte pouze bloky baterií Panasonic, které jsou určeny k použití s tímto dobíjecím nástrojem.

• Společnost Panasonic neodpovídá za škody ani nehody způsobené použitím recy- klovaného nebo padělaného bloku baterií.

• Nevhazujte blok baterie do ohně ani jej nevystavujte nadměrným teplotám.

• Zamezte styku kovových předmětů s konektory bloku baterie.

• Nepřenášejte ani neskladujte blok baterie ve stejném obalu jako hřebíky či jiné kovové předměty.

• Nenabíjejte blok baterie na místě s vysokou teplotou, například u ohně nebo na přímém slunci. V opačném případě se může baterie přehřát, vzplanout či explodovat.

• Po vyjmutí bloku baterie z nástroje nebo z nabíječky vždy nasaďte kryt bloku. V opačném případě může dojít ke krátkému spojení kontaktů baterie, což může způsobit požár.

• Až se projeví degradace bloku baterie, vyměňte jej za nový. Další používání poškozeného bloku baterie může vést k zahřívání, vznícení nebo k roztržení baterie.

• V zájmu zabránění únikům, přehřívání, vzniku kouře, vzniku požáru či roztržení baterie postupujte při manipulaci s našimi dobíjecími elektrickými nástroji (hlavní část nástroje, blok baterie, nabíječka) podle těchto pokynů. - Nenechte odvrtaný materiál ani prach, aby padal na blok baterie. - Před uskladněním zbavte blok baterie odvrtaného materiálu a prachu. Při skladování v původním obalu jej umístěte odděleně od kovových předmětů (šrouby, hřebíky atd.).

• Neprovádějte s dobíjecími elektrickými nástroji následující činnosti. (Hrozí vznik kouře, požáru či roztržení.) - Nepoužívejte ani neponechávejte na dešti či v dosahu vlhkosti - Nepoužívejte po ponoření do vody

POZNÁMKA: Akumulátor odpojte od nástroje nebo nastavte přepínač do středové polohy (zámek spouště). Nasazení a sejmutí bitu

1. Podržte upínací matici rychloupínacího

sklíčidla a vytáhněte je z pohonu.

2. Vložte bit do sklíčidla. Uvolněte upínací

3. Upínací matice se po uvolnění vrátí do

4. Zkuste za bit zatahat, zda se neuvolní.

5. Bit vyjmete rovněž povytažením upínací

matice. Používejte šestihranné bity 6,35 mm. Chcete-li zajistit správné uchycení bitu, použí- vejte pouze šestihranné bity s aretací 9,5 mm. [Fig.1] Připojení a odpojení bloku baterie

1. Připojení bloku baterie: [Fig.2 ]

Vyrovnejte vyznačené body a nasaďte blok baterie. Zasunutím blok baterie uzamkněte.

2. Odpojení bloku baterie: [Fig.2 ]

Stiskněte tlačítko a vysuňte blok baterie dopředu.

• Nevdechujte případný kouř vycházející z nástroje nebo z bloku baterie, může být škodlivý. [hlavní část nástroje] UPOZORNĚNÍ

• Při skladování či přenášení nástroje nastav- te páčku Dopředu/dozadu do středové polohy (zámek spouště). POZNÁMKA: Dávejte pozor, aby žádný předmět nepřišel do styku se spouští.- 106 -

Ovládání spouště a páčky Dopředu/ dozadu [Fig.3] Nastavte páčku na otáčení dopředu nebo dozadu. Před použitím zkontrolujte směr páčky. UPOZORNĚNÍ: Při ovládání nástroje mačkáním spouště může docházet k chvilkové prodlevě před začátkem otáčení. Neznamená to poruchu. Změna umístění háku na opasek [Fig.4] Hák na opasek lze připevnit k oběma stranám jednotky. UPOZORNĚNÍ!

• Hák na opasek je nutné k hlavní jednotce bezpečně připevnit pevným utažením šroubu.

• Pravidelně kontrolujte, zda je šroub dotaže- ný. Pokud se uvolní, pevně jej utáhněte.

• Máte-li hlavní jednotku připevněnou hákem k opasku, neskákejte ani neběhejte.

• Je-li jednotka zachycena k opasku hákem, nenasazujte do sklíčidla bity. Předměty s ostrými hranami, jako jsou bity, mohou způsobit nehodu či úraz. Jak používat úložiště náhradních bitů

1. Uložte náhradní bity.

1 Vyjměte blok baterie. 2 Zatlačte jej až do úložiště náhradních bitů, jak je znázorněno na [Fig.5].

2. Vyjměte náhradní bit z úložiště. [Fig.6]

1 Vyjměte blok baterie. 2 Vytáhněte hrot bitu na zadní straně náhradního bitu a vyjměte bit. Výběr režimu příklepu Při dodání od výrobce je pohon nastaven na „silný“ příklep.

• Výběr ze 5 režimů příklepu (Silný, Samořezný šroub, Slabý, Střední, Příklep). Tlačítko režimu příklepu nastavíte stisknutím. Příklep přejde do režimu Silný, Samořezný šroub, Slabý, Střední nebo Příklep pokaždé, když tlačítko stisknete.

• rázů/min = počet rázů za minutu Silný 0 – 2800 ot./min

• Úkony vyžadující vysoký krouticí moment. Střední 0 – 1450 ot./min

• Úkony vyžadující střední krouticí moment. Slabý 0 – 950 ot./min

• Úkony vyžadující omezený krouticí moment.

• Úkony vyžadující minimální poškození dokončeného vnějšího povrchu. Samořezný šroub 0 – 2500 ot./min

• Úkony vyžadující zarovnaný povrch se samořezným šroubem. Φ 4 mm × (15 mm nebo menší) Příklep 2800 ot./min

• Pokud chcete vždy pracovat na plnou rychlost a plný výkon bez ohledu na počet přítahů spouště. Jsou-li šrouby či vruty pevně utažené, vyhýbej- te se opakovanému tisknutí spouště. Mohli byste tím způsobit prodlevu před zaháje- ním otáčení, případně by mohl začít blikat displej režimu příklepu a zabránit zahájení rotace z důvodu ochrany obvodu.- 107 -

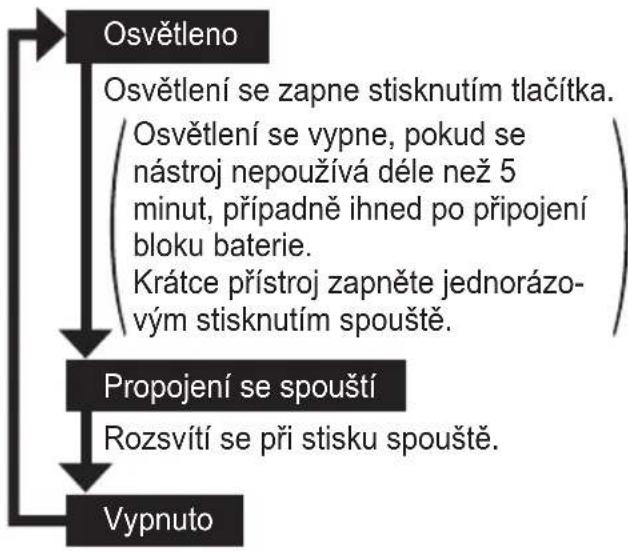

LED osvětlení Stiskněte tlačítko osvětlení a nastavte podmín- ku osvětlení. Osvětleno Osvětlení se zapne stisknutím tlačítka. Osvětlení se vypne, pokud se nástroj nepoužívá déle než 5 minut, případně ihned po připojení bloku baterie. Krátce přístroj zapněte jednorázo- vým stisknutím spouště. Propojení se spouští Rozsvítí se při stisku spouště. Vypnuto UPOZORNĚNÍ: Vzhledem k nižšímu jasu není vhodné jako náhrada svítilny. UPOZORNĚNÍ: NEDÍVEJTE SE DO PAPRSKU. Využití ovládacích prvků či nastavení či postupů jiných než zde uvedených může mít za následek vystavení nebezpečnému záření. Aşırı Isınma Uyarısı Vypnuto (normální funkce) Osvětleno: Přehřátí (motor) Bliká: Přehřátí (baterie) Upozorňuje na pozastavení provozu kvůli přehřátí motoru či baterie.

• Pokud se spustí funkce ochrany proti přehřátí, nechte nástroj dostatečně vychladnout (alespoň 30 minut). Nástroj bude možné znovu používat po zhasnutí kontrolky přehřátí.

• Nepoužívejte nástroj tak, aby to způsobovalo opakované spouštění funkce ochrany před přehřátím.

• Kvůli provozním podmínkám a dalším fakto- rům výkon modelu EY9L42 výrazně klesá při teplotách 10 °C a nižších. Indikátor stavu baterie Stiskněte tlačítko stavu baterie. Po uvolnění tlačítka se nástroj přepne do režimu příklepu. POZNÁMKA: Indikátor neuvede úroveň stavu baterie ani po stisknutí tlačítka v následujících případech.

• Hlavní jednotka je vypnutá.

• Ihned po připojení bloku baterie.

• Hlavní jednotka nebo tlačítko stavu baterie byly nečinné po dobu přibližně pěti minut. Stiskněte tlačítko stavu baterie znovu po stisknutí spouště. Indikátor Stav baterie Svítí 3 kontrolky Nabito dostateč-

Svítí 2 kontrolky Zbývá přibližně 60 % Svítí jedna kontrolka Baterie se blíží vybití. Blikají 3 kontrolky Baterie vybitá [blok baterie] Správné používání bloku baterie [Fig.7]

• Optimální životnosti dosáhnete tak, že po použití uskladníte blok baterie Li-ion bez nabíjení.

• Při používání bloku baterie je nutné dostateč- né odvětrávání prostor.- 108 -

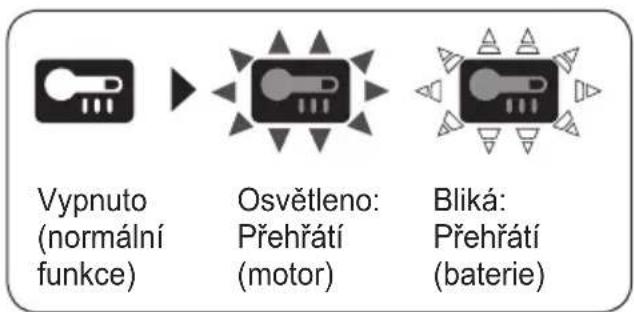

• Není-li blok baterie pevně přichycen, začne po stisknutí spouště blikat kontrolka přehřátí a kontrolka vybití baterie, které vás upozorní, že není možný bezpečný provoz, a hlavní jednotka se nezačne normálně otáčet. Připojte blok baterie k jednotce nástroje tak, aby červená či žlutá etiketa nebyly vidět.

• Používejte pouze dobíjecí akumulátory určené pro akumulátorová nářadí Panasonic. Nepoužívejte upravené akumulátory (včetně akumulátorů, které byly rozebrány a jejich části vyměněny).

• Nepoužívejte poškozené akumulátory. Hrozí riziko nadměrného zahřívání, vznícení a výbuchu.

• Pokud z akumulátoru uniká kapalina, přestaň- te nářadí používat, chraňte jej před otevřeným plamenem a okamžitě vraťte v místě prodeje.

• Akumulátor upevněte nasunutím, aby žlutý a červený štítek nebyl viditelný, a zkontrolujte, zda je zajištěn v dané poloze. - Pokud tak neučiníte, může dojít k popálení.

• Rozmezí teploty použití pro lithium-iontové akumulátory je 0 až 40 °C. - Použití akumulátorů ochlazených pod bod mrazu, například v chladnějších severských oblastech, může mít za následek abnormál- ní fungování přístroje. V takových případech nechejte akumulátor před použitím v místě o teplotě max. 10 °C po dobu jedné hodiny nebo déle a přístroj používejte až po zahřátí akumulátoru. [nabíječka baterie] Nabíjení UPOZORNĚNÍ:

1) Pokud teplota bloku baterie klesne pod

přibližně -10 °C, nabíjení se automaticky zastaví, aby se zabránilo degradaci baterie.

2) Rozmezí okolních teplot je mezi 0 °C a

40 °C. Používá-li se blok baterií při teplotě baterie nižší než 0 °C, nemusí nástroj fungovat správně.

3) Nabíječku používejte při teplotách mezi

0 °C a 40 °C a nabíjejte baterii při podob- né teplotě, jakou má samotná baterie. (Mezi teplotou baterie a teplotou v místě nabíjení nesmí být větší rozdíl než 15 °C.)

4) Při dobíjení studeného (pod 0 °C) bloku

baterie v teplejším prostředí nechte zde blok baterie alespoň jednu hodinu, aby se zahřál na okolní teplotu.

5) Při nabíjení více než dvou baterií po sobě

nestrkejte prsty do otvoru kontaktů.

7) V zájmu předcházení riziku požáru nebo

poškození nabíječky baterie.

• Nezakrývejte ventilační otvory nabíječky a bloku baterie.

• Pokud nabíječku nepoužíváte, vypojte ji ze sítě.

8) Nabíječku skladujte v rozmezí teplot 0 až

40 °C a akumulátor nabíjejte při teplotě blízké teplotě skladování.

• Pokud se akumulátor nabíjí při teplotě nižší než 0 °C, plné nabití bude asi jen 50 % normálního nabití. Nabíjení zahajte minimálně po 1 hodině při předepsané teplotě.

9) Akumulátor nedobíjejte ve špatně větra-

ném místě. POZNÁMKA: V okamžiku nákupu není blok baterie plně nabitý. Před použitím je nutné jej nabít. Jak nabíjet

1. Zapojte nabíječku do zásuvky střídavého

proudu. POZNÁMKA: Při zasouvání zástrčky do zásuvky střídavého proudu může dojít k jiskření, z hlediska bezpečnosti se však nejedná o problém.

2. Zapojte blok baterie pevně do nabíječky.

1 Vyrovnejte rovnací značky a umístěte baterii do dokovacího otvoru nabíječky. POZNÁMKA: Rovnací značka (Q) není vyznačena na všech blocích baterie (na straně 2). 2 Zasuňte blok baterie po směru šipky. [Fig.8 ]

3. Při nabíjení se rozsvítí kontrolka nabíjení.

Po dokončení nabíjení se automaticky sepne interní elektronický spínač, který zabrání přebití.- 109 -

• Nabíjení nezačne, pokud je blok baterie horký (například bezprostředně po vysoké zátěži v provozu). Oranžová kontrolka pohotovostního režimu bude blikat, dokud baterie nevy- chladne. Poté začne nabíjení automaticky.

4. Po nabití baterie z přibližně 80 % začne

kontrolka nabíjení (zelená) pomalu blikat.

5. Po úplném nabití zelená kontrolka nabíjení

6. Je-li teplota baterie 0 °C či méně, plné

nabití bloku baterie trvá delší dobu než normálně. I při plném nabití bude mít baterie přibližně jen 50 % energie, kterou by měla po plném nabití za normální provozní teploty.

7. Pokud kontrolka nabíjení (zelená) nezhas-

ne, obraťte se na autorizovaného dealera.

8. Vložíte-li do nabíječky plně nabitou baterii,

kontrolka nabíjení se rozsvítí. Po několika minutách zelená kontrolka nabíjení zhasne.

9. Podržte tlačítko uvolnění bloku baterie a

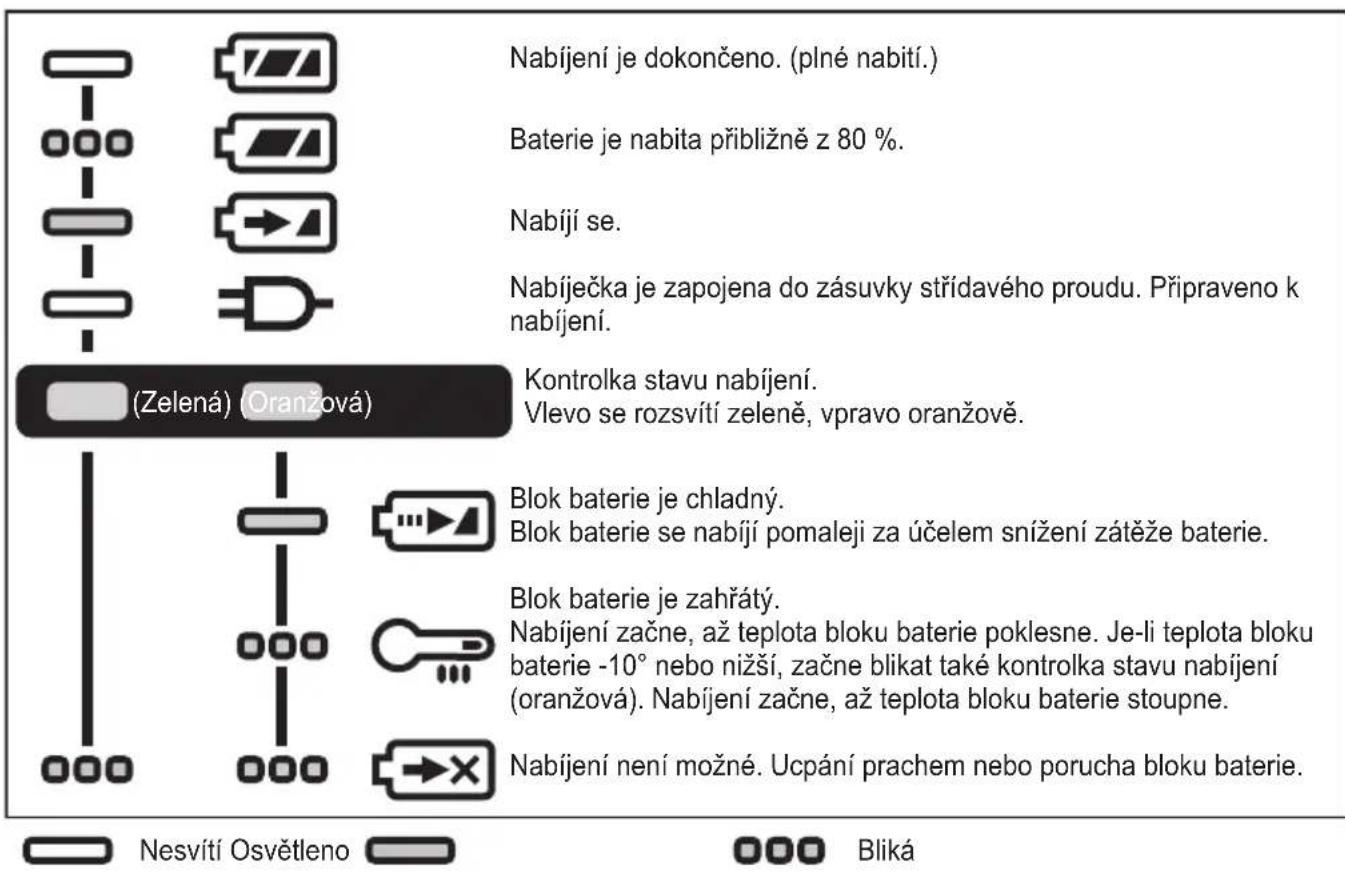

blok baterie vyjměte. [Fig.8 ] UKAZATELE Nabíjení je dokončeno. (plné nabití.) Baterie je nabita přibližně z 80 %. Nabíjí se. Nesvítí Osvětleno Bliká Nabíječka je zapojena do zásuvky střídavého proudu. Připraveno k nabíjení. Kontrolka stavu nabíjení. Vlevo se rozsvítí zeleně, vpravo oranžově. Blok baterie je chladný. Blok baterie se nabíjí pomaleji za účelem snížení zátěže baterie. Blok baterie je zahřátý. Nabíjení začne, až teplota bloku baterie poklesne. Je-li teplota bloku baterie -10° nebo nižší, začne blikat také kontrolka stavu nabíjení (oranžová). Nabíjení začne, až teplota bloku baterie stoupne. Nabíjení není možné. Ucpání prachem nebo porucha bloku baterie. (Zelená) (Oranžová) Recyklace baterie POZOR: Z důvodu ochrany životního prostředí a dalšího využití materiálu je nutné baterie likvidovat na ociálně stanoveném místě, pokud se ve vaší zemi taková nacházejí. Tyto symboly označují oddělený sběr odpadu elektrických a elektronic- kých zařízení nebo vypotřebovaných baterií. Podrobnější informace naleznete v úplné verzi provozních pokynů. https://www.panasonic-powertools.eu/en/construction/documents.htm- 110 -

• K otírání jednotky používejte pouze suchý měkký hadřík. K čištění nepoužívejte vlhké hadříky, ředidla, benzin ani jiná těkavá rozpouštědla.

• V případě, že dovnitř nástroje nebo bloku baterie pronikne voda, nechte vodu co nejdříve vytéct a baterii vyschnout. Opatrně odstraňujte veškerý prach nebo železné částice, které se uvnitř nástroje hromadí. V případě problémů s funkčností nástroje se obraťte na opravnu.

V. VOLITELNÉ PŘÍSLUŠENSTVÍ

• Používejte pouze bity vhodné velikosti.

Č. modelu EY76A1 Šroubování vrutů Šroub do dřeva Φ 3,5 mm – Φ 9,5 mm Samořezný šroub Φ 3,5 mm – Φ 6 mm Utahování šroubů Standardní šroub M6 – M16 Vysokopevnostní šroub M6 – M12

Poruchy či poškození způsobené soustavným používáním (například práce na montážní lince atd.) záruka nekryje.- 111 -

POZNÁMKA: Údaj o hmotnosti Vyšší nebo rovná 1 kg: udávána po 0,05 kg. Méně než 1 kg: udávána po 0,01 kg. HLAVNÍ JEDNOTKA Č. modelu EY76A1 Napětí motoru 14,4 V DC 18 V DC Neutrální rychlost [min

(ot./min)] Režim Slabý 0 – 950 Režim Střední 0 – 1450 Režim Silný 0 – 2800 Režim Samořezný šroub 0 – 2800 Příklepový režim

Maximální krouticí moment 160 N•m 170 N•m Počet rázů za minutu [min

(rázů/min)] Režim Slabý 0 – 1800 Režim Střední 0 – 2500 Režim Silný 0 – 3100 Režim Samořezný šroub 0 – 1800 Příklepový režim
