BEDIENUNGSANLEITUNG EY76A1 PANASONIC

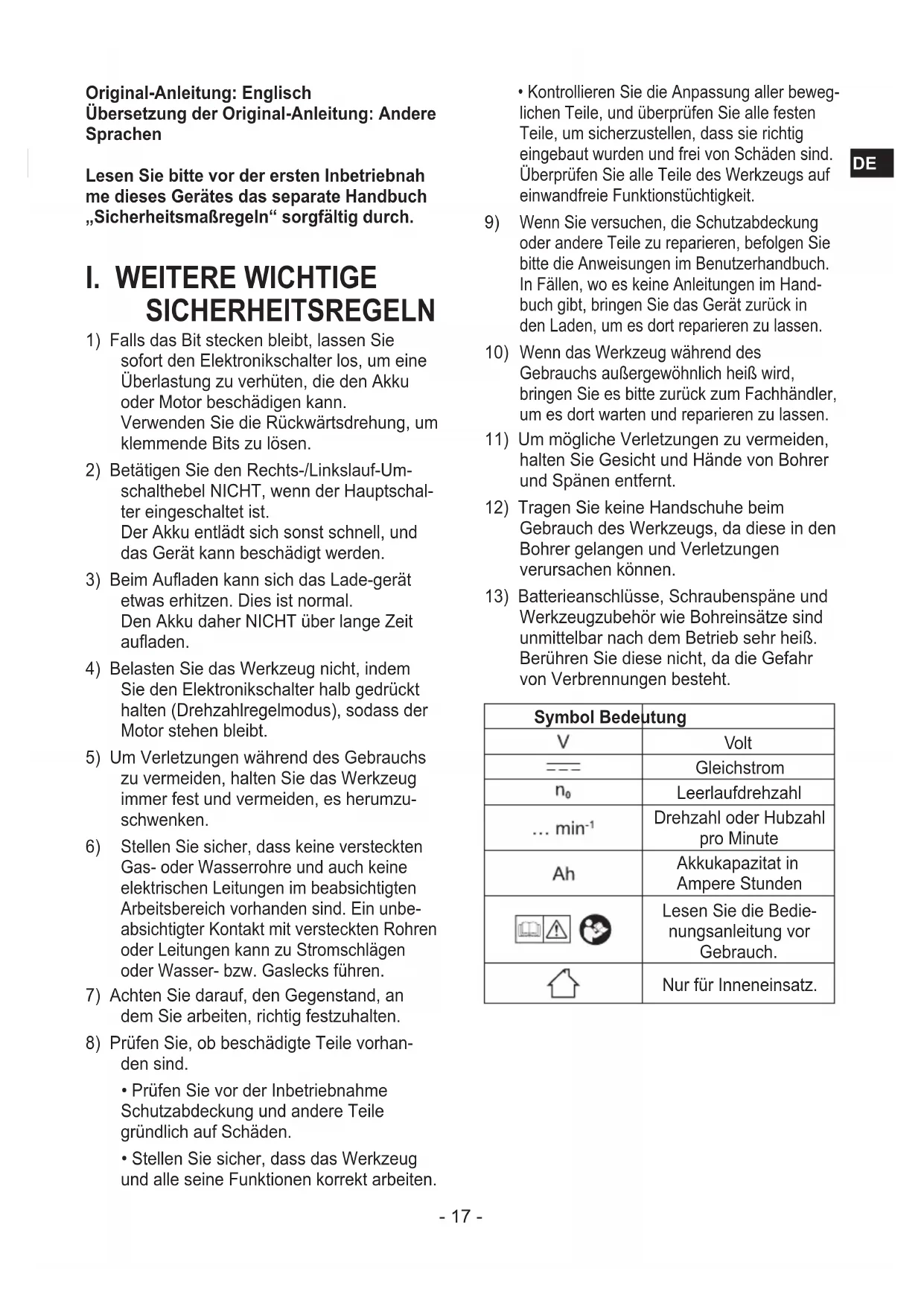

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen Lesen Sie bitte vor der ersten Inbetriebnah me dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

1) Falls das Bit stecken bleibt, lassen Sie

sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.

2) Betätigen Sie den Rechts-/Linkslauf-Um-

schalthebel NICHT, wenn der Hauptschal- ter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.

3) Beim Auaden kann sich das Lade-gerät

etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit auaden.

4) Belasten Sie das Werkzeug nicht, indem

Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

5) Um Verletzungen während des Gebrauchs

zu vermeiden, halten Sie das Werkzeug immer fest und vermeiden, es herumzu- schwenken.

Stellen Sie sicher, dass keine versteckten Gas- oder Wasserrohre und auch keine elektrischen Leitungen im beabsichtigten Arbeitsbereich vorhanden sind. Ein unbe- absichtigter Kontakt mit versteckten Rohren oder Leitungen kann zu Stromschlägen oder Wasser- bzw. Gaslecks führen.

7) Achten Sie darauf, den Gegenstand, an

dem Sie arbeiten, richtig festzuhalten.

8) Prüfen Sie, ob beschädigte Teile vorhan-

• Prüfen Sie vor der Inbetriebnahme Schutzabdeckung und andere Teile gründlich auf Schäden.

• Stellen Sie sicher, dass das Werkzeug und alle seine Funktionen korrekt arbeiten.

• Kontrollieren Sie die Anpassung aller beweg- lichen Teile, und überprüfen Sie alle festen Teile, um sicherzustellen, dass sie richtig eingebaut wurden und frei von Schäden sind. Überprüfen Sie alle Teile des Werkzeugs auf einwandfreie Funktionstüchtigkeit.

Wenn Sie versuchen, die Schutzabdeckung oder andere Teile zu reparieren, befolgen Sie bitte die Anweisungen im Benutzerhandbuch. In Fällen, wo es keine Anleitungen im Hand- buch gibt, bringen Sie das Gerät zurück in den Laden, um es dort reparieren zu lassen. 10) Wenn das Werkzeug während des Gebrauchs außergewöhnlich heiß wird, bringen Sie es bitte zurück zum Fachhändler, um es dort warten und reparieren zu lassen.

11) Um mögliche Verletzungen zu vermeiden,

halten Sie Gesicht und Hände von Bohrer und Spänen entfernt.

12) Tragen Sie keine Handschuhe beim

Gebrauch des Werkzeugs, da diese in den Bohrer gelangen und Verletzungen verursachen können.

13) Batterieanschlüsse, Schraubenspäne und

Werkzeugzubehör wie Bohreinsätze sind unmittelbar nach dem Betrieb sehr heiß. Berühren Sie diese nicht, da die Gefahr von Verbrennungen besteht. Symbol Bedeutung Volt Gleichstrom Leerlaufdrehzahl Drehzahl oder Hubzahl pro Minute Akkukapazitat in Ampere Stunden Lesen Sie die Bedie- nungsanleitung vor Gebrauch. Nur für Inneneinsatz.- 18 -

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschi- ne ausgelegt sind.

• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.

• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.

• Achten Sie darauf , dass keine Metallge- genstände mit den Kontakten des Akkus in Berührung kommen.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnli- chen Metallgegenständen im selben Behälter.

• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.

• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Ande- renfalls könnten die Akkukontakte kurzgeschlos- sen werden, was zu einem Brand führen kann.

• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortge- setzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

• Um Leckagen, Überhitzung, Rauchentwick- lung, Brände und Explosionen zu verhin- dern, befolgen Sie beim Umgang mit unseren Akku-Elektrowerkzeugen (Haupt- teil/Akku/Ladegerät) diese Anweisungen. - Lassen Sie kein Bohrklein oder Staub auf den Akku fallen. - Bevor Sie den Akku wieder verstauen, entfernen Sie das gesamte Bohrklein und den Staub von ihm. Lagern Sie den Akku getrennt von Metallgegenständen (Schrau- ben, Nägeln usw.) im Werkzeugkoffer.

• Behandeln Sie die Akku-Elektrowerkzeuge keinesfalls wie folgt: (Es besteht die Gefahr von Rauchentwick- lung, Feuer und Explosion.) - Verwenden oder Liegenlassen in Bereichen, die Regen oder Feuchtigkeit ausgesetzt sind - Verwendung unter Wasser

HINWEIS: Trennen Sie den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre). Anbringen oder Abnehmen des Bits

1. Die Hülse des Schnellspannfutters halten

und vom Schrauber herausziehen.

2. Den Bit in das Bohrfutter einsetzen. Die

3. Der Ring springt in seine Ausgangsposition

zurück, wenn er losgelassen wird.

4. An dem Bit ziehen, um sicherzustellen, das

er nicht abgezogen werden kann.

5. Zum Entfernen des Bits die Hülse auf die

gleiche Weise herausziehen. Verwenden Sie 6,35-mm Sechskantbits. Um einwandfreie Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechskant- bits mit 9,5 mm Arretierung. [Fig.1] Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus: [Fig.2 ]

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.

2. Zum Entfernen des Akkus: [Fig.2 ]

Den Knopf drücken und den Akku einschieben.

• Atmen Sie nicht den vom Werkzeug oder vom Akkupack ausströmenden Rauch ein, da er gesundheitsschädlich sein kann. [Hauptteil] VORSICHT

• Stellen Sie den Rechts-/Linkslauf-Umschalt- hebel zum Lagern oder Tragen des Werk- zeugs auf die Mittenstellung (Schaltersperre). HINWEIS: Seien Sie vorsichtig, um zu vermeiden, dass Gegenstände mit dem Auslöseschalter des Werkzeugs in Berührung kommen.- 19 -

Umschalten und Betätigung des Rechts-/ Linkslauf-Umschalthebels [Fig.3] Für Rechts- oder Linkslauf den Hebel drücken. Die Drehrichtung des Hebels vor dem Betrieb prüfen. VORSICHT: Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung. Ändern der Befestigungsseite des Riemenhakens [Fig.4] Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden. WARNUNG!

• Unbedingt den Riemenhaken am Hauptge- rät sicher befestigen, indem die Schraube fest angezogen wird.

• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.

• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen.

• Wenn Sie das Werkzeug mit dem Gürtelha- ken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an. Verwendung der Ersatzbit-Ablage

1. Legen Sie Ersatzbits ab.

1 Entfernen Sie den Akku. 2 Drücken Sie es vollständig in die Ersatzbit-Ablage, wie in [Fig.5] gezeigt.

2. Nehmen Sie das Ersatzbit aus der Ablage.

[Fig.6] 1 Entfernen Sie den Akku. 2 Ziehen Sie die Bitspitze an der Rück- seite des Ersatzbits und nehmen Sie das Bit heraus. Wahl des Schlagkraftmodus Der Schrauber wurde werksseitig vom Hersteller auf den Schlagkraftmodus „Stark“ eingestellt.

• Wählen Sie einen von 5 Schlagkraftmodi (Stark, Selbstschneidende Schraube, Schwach, Mittel, Feststärke). Drücken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselt mit jedem Drücken der Taste auf „Stark“, „Selbstschneidende Schraube“, „Schwach“, „Mittel“ oder „Feststärke“.

• S/min = Schläge pro Minute Stark 0 – 2800 U/min/ und 0 – 3100 S/min/

• Arbeitsgänge, die ein hohes Drehmoment erfordern. Mittel 0 – 1450 U/min/ und 0 – 2500 S/min/

• Arbeitsgänge, die ein mittleres Drehmoment erfordern. Schwach 0 – 950 U/min/ und 0 – 1800 S/min/

• Arbeitsgänge, die ein begrenztes Drehmoment erfordern.

• Arbeitsgänge, bei denen die fertige Außenäche nur minimal beschädigt werden soll. Selbstbohrende Schraube 0 – 2500 U/min/ und 0 – 2800 S/min/

• Arbeitsgänge, die einen bündigen Abschluss der selbstschneidenden Schrau- be erfordern. Φ 4 mm × (15 mm oder kleiner)- 20 -

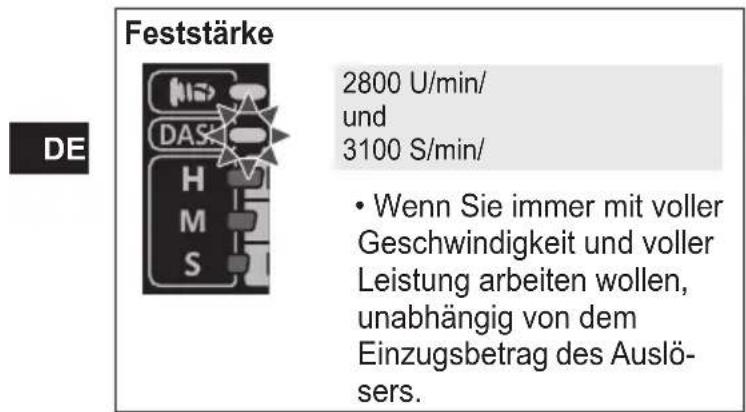

Feststärke 2800 U/min/ und 3100 S/min/

• Wenn Sie immer mit voller Geschwindigkeit und voller Leistung arbeiten wollen, unabhängig von dem Einzugsbetrag des Auslö- sers. Vermeiden Sie das wiederholte Niederdrücken des Schalters, wenn die Bolzen und chrauben richtig festgezogen sind. Anderenfalls kann der Start der Drehbewegung verzögert wurden oder die Schlagkraftmodus- anzeige blinken, so dass der Start der Drehbe- wegung verhindert wird, um die Schaltkreise zu schützen. LED-Leuchte Drücken Sie die Leuchtentaste, und legen Sie die Beleuchtungsbedingung fest. Leuchten Die Beleuchtung erfolgt durch Drücken des Knopfes. Die Beleuchtung schaltet sich aus, wenn das Werkzeug länger als 5 Minuten nicht verwendet oder gerade der Akku angebracht wurde. Drücken Sie den Auslöseschalter, und verwenden Sie das Werkzeug einmal. Kuppelung des Auslösers Leuchtet, während der Auslöseschalter gedrückt gehalten wird. Aus VORSICHT: Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.

VORSICHT: SEHEN SIE NICHT IN DEN

STRAHL. Die Verwendung von Bedienelementen, Ein-stellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen. Übertemperatur-Warnung Aus (normaler Betrieb) Leuchten: Überhitzung (motor) Blinken: Überhitzung (akku) Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung.

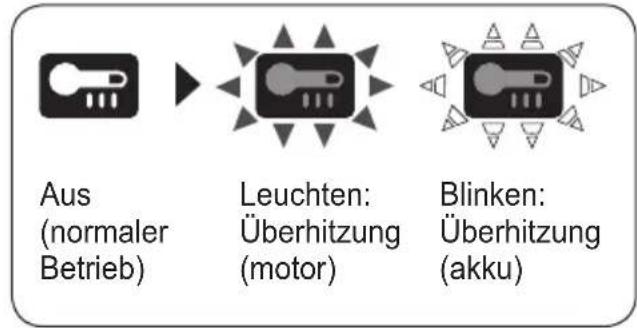

• Falls die Überhitzungs-Schutzfunktion akti- viert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhit- zungs-Warnlampe erlischt.

• Verwenden Sie das Tool so, dass die Überhit- zungs-Schutzfunktion nicht wiederholt akti- viert wird.

• Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darunter stark ab. Akkustandsanzeige Drücken Sie den Akkustandsanzeigeknopf. Sie wechselt in den Schlagkraftmodus, wenn der Knopf losgelassen wird. HINWEIS: Auf der Anzeige erscheint in folgenden Fällen nicht der Akkustand, auch wenn der Knopf gedrückt wird.

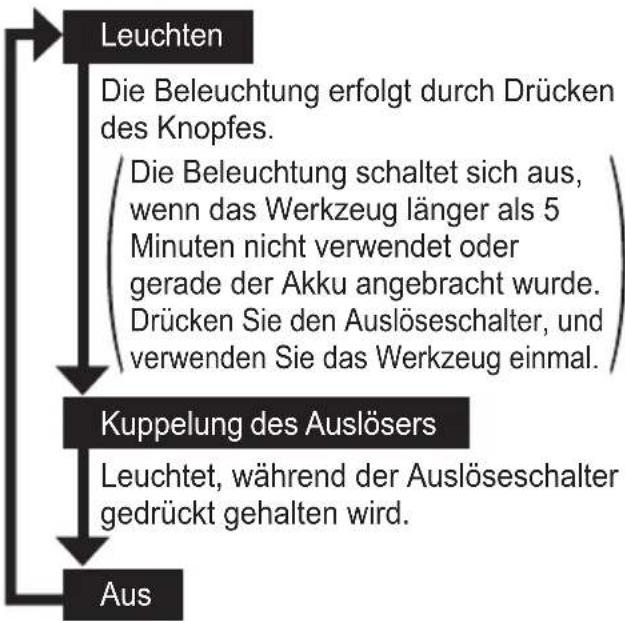

• Die Basiseinheit ist ausgeschaltet.

• Der Akku wurde gerade angebracht.

• Die Basiseinheit oder der Akkustandsan- zeigeknopf wurde ca. fünf Minuten lang nicht betrieben bzw. betätigt. Drücken Sie den Akkustandsanzeigeknopf erneut, nachdem Sie den Auslöseschalter gedrückt haben. Anzeige Akkustatus 3 Lampen leuchten Genug aufgeladen- 21 -

Anzeige Akkustatus 2 Lampen leuchten Ca. 60 % verblei- ben 1 Lampe leuchtet Der Akkustand ist niedrig. 3 Lampen blinken Leer [Akku] Für richtigen Gebrauch des Akkus [Fig.7]

• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.

• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes. Für den sicheren Gebrauch

• Wenn der Akku beim Einschalten der Maschi- ne nicht fest angeschlossen ist, blinken die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.

• Benutzen Sie für auadbare Panasonic-Gerä- te auch Panasonic-Akkublöcke. Meiden Sie modizierte Akkublöcke (einschließlich solcher, die schon mal zerlegt waren oder Ersatzteile enthalten).

• Benutzen Sie keinen abgenutzten Akkublock, ansonsten besteht Brand- oder Explosionsge- fahr durch Überhitzung.

• Tritt Flüssigkeit aus dem Akkublock, stellen Sie den Betrieb umgehend ein, halten Sie ihn von offenen Flammen fern, und suchen Sie Ihren Händler auf.

• Schieben Sie den Akkublock beim Anbringen so weit, bis die rote und gelbe Markierung nicht mehr sichtbar sind. Versichern Sie sich, dass er nicht mehr abfallen kann. - Anderenfalls riskieren Sie Verbrennungen.

• Die ideale Betriebstemperatur für Lithium-Io- nen-Akkus ist 0 bis 40 Grad Celsius. - Der Gebrauch von unter 0 Grad Celsius gekühlten Akkublocks – etwa in nördlichen Regionen – kann zu Fehlfunktionen des Gerätes führen. Lassen Sie in diesem Fall den Akkublock mindestens eine Stunde bei mindestens 10 Grad Celsius liegen, bevor Sie das Gerät wieder benutzen. [Ladegerät] Laden VORSICHT:

1) Falls die Temperatur des Akkus unter etwa

–10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.

2) Der Umgebungstemperaturbereich liegt

zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.

Verwenden Sie das Ladegerät bei Tempe- raturen zwischen 0°C und 40°C. Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabwei- chung zwischen Akku und der Ladeumge- bung sollte nicht mehr als 15°C betragen.)

4) Wenn ein kalter Akku (von etwa 0°C oder

weniger) in einem warmen Raum aufgela- den werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

5) Den Akku abkühlen lassen, wenn er mehr

als 2× hintereinander aufgeladen wurde.

6) Stecken Sie Ihre Finger nicht in die

Kontaktöffnung, um das Ladegerät festzu- halten oder bei anderen Gelegenheiten.

7) Um die Gefahr eines Brandes oder

Schadens am Ladegerät zu verhindern.

• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.- 22 -

• Trennen Sie das Ladegerät vom Strom- netz, wenn es nicht benutzt wird.

8) Lagern Sie das Ladeteil bei einer Tempe-

ratur zwischen 0 und 40 Grad Celsius. Die Temperatur beim Auaden sollte nicht zu sehr von der Lagertemperatur abweichen.

• Wird der Akkublock bei Temperaturen unter 0 Grad Celsius aufgeladen, kann sich die Ladekapazität um 50% mindern. Warten Sie mit dem Laden mindestens eine Stunde, nachdem Sie Ladeteil und Akkublock wieder in den vorgeschriebe- nen Temperaturbereich gebracht haben.

9) Laden Sie nicht in schlecht durchlüfteten

Räumen auf. HINWEIS: Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf. Ladevorgang

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS: Beim Einführen des Steckers in die Netzsteckdose kann es zu Funkenbildung kommen. Dies stellt jedoch kein Sicherheitsrisiko dar.

2. Setzen Sie den Akku fest in das Ladegerät

ein. 1 Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladege- rätes einsetzen. HINWEIS: Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen (auf Seite 2). 2 In Pfeilrichtung nach vorn schie ben. [Fig.8 ]

3. Während des Ladens leuchtet die Ladekon-

trolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektroni- sche Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z. B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

4. Die Ladekontrolllampe (grün) blinkt lang-

sam, wenn der Akku zu etwa 80% aufgela- den ist.

5. Wenn der Ladevorgang beendet ist, erlischt

die grüne Ladekontrolllampe.

6. Falls die Akkutemperatur 0°C oder weniger

beträgt, dauert der Ladevorgang bis zur vollen Auadung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

7. Wenden Sie sich an einen Vertragshändler,

falls die Ladekontrolllampe (grün) nicht erlischt.

Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minu- ten erlischt die grüne Ladekontroll-lampe.

9. Entfernen Sie den Akku, während der

Akku-Entriegelungsknopf nach oben gehal- ten wird. [Fig.8 ]- 23 -

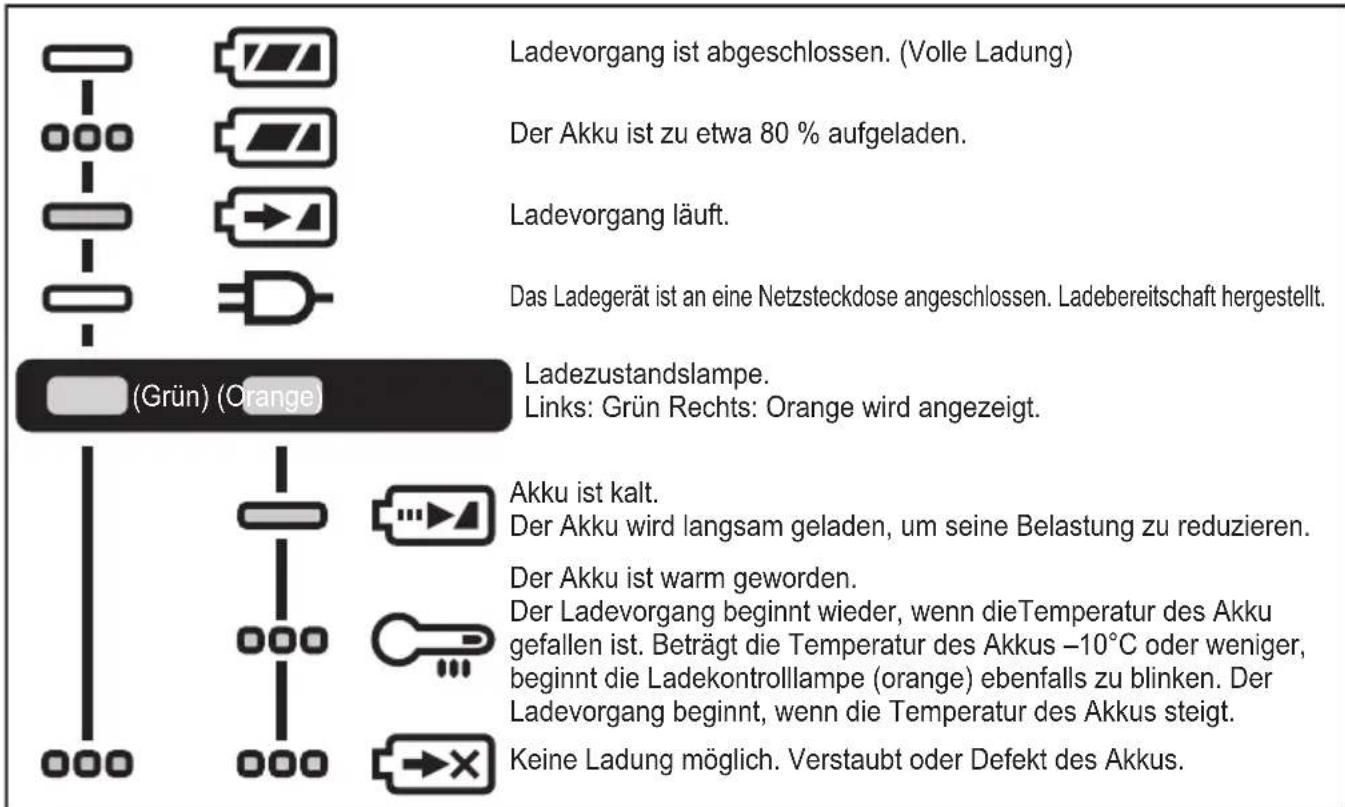

ANZEIGELAMPEN Ladevorgang ist abgeschlossen. (Volle Ladung)Der Akku ist zu etwa 80 % aufgeladen.Ladevorgang läuft.Erlischt LeuchtenBlinkenDas Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt.Ladezustandslampe.Links: Grün Rechts: Orange wird angezeigt.Akku ist kalt.Der Akku wird langsam geladen, um seine Belastung zu reduzieren.Der Akku ist warm geworden.Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt.Keine Ladung möglich. Verstaubt oder Defekt des Akkus.(Grün) (Orange) Batterie-Recycling ACHTUNG: Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist. Diese Symbole kennzeichnen die getrennte Sammlung von elektrischen und elektronischen Altgeräten oder Altbatterien. Weitere Einzelheiten sind in der vollständigen Version der Bedienungs- anleitung enthalten. https://www.panasonic-powertools.eu/de/construction/dokumente.htm

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder üchtige Lösungsmittel wie Farbverdün- ner oder Benzin.

• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.

V. OPTIONALES ZUBEHÖR

• Verwenden Sie nur Bits der geeigneten Größe.- 24 -

Modellnr. EY76A1 Schrauben eindrehen Holzschraube Φ 3,5 mm – Φ 9,5 mm Selbstbohrende Schraube Φ 3,5 mm – Φ 6 mm Schrauben anziehen Standardschraube M6 – M16 HV-Schraube M6 – M12

Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montage- ießband usw.) sind nicht von der Garantie abgedeckt.

VII. TECHNISCHE DATEN

HINWEIS: Gewichtsanzeige 1 kg oder mehr: angezeigt in 0,05 kg. Unter 1 kg: angezeigt in 0,01 kg. HAUPTGERÄT Modellnr. EY76A1 Motorspannung 14,4 V DC 18 V DC Leerlaufdreh- zahl [min

(U/min)] Modus „Schwach“ 0 – 950 Modus „Mittel“ 0 – 1450 Modus „Stark“ 0 – 2800 Modus „Selbstschneiden- de Schraube“ 0 – 2800 Modus „Feststärke“

Maximales Drehmoment 160 N•m 170 N•m Schlagzahl pro Minute [min

(S/min)] Modus „Schwach“ 0 – 1800 Modus „Mittel“ 0 – 2500 Modus „Stark“ 0 – 3100 Modus „Selbstschneiden- de Schraube“ 0 – 1800 Modus „Feststärke“

Gesamtlänge 127 mm Gewicht Mit Akku: EY9L45 1,55 kg — EY9L47 1,35 kg — EY9L50 — 1,65 kg EY9L51 — 1,70 kg EY9L52 — 1,45 kg EY9L53 — 1,45 kg EY9L54 — 1,70 kg Geräusche, Vibration Siehe beiliegendes Datenblatt- 25 -
