Produkttype	Trådløs slagboremaskin
Merke	Panasonic
Modell	EY76A1
Motorspenning	14,4 V DC eller 18 V DC (avhengig av batteri)
Tomgangshastighet (Hard modus)	0 - 2800 o/min
Tomgangshastighet (Medium modus)	0 - 1450 o/min
Tomgangshastighet (Myk modus)	0 - 950 o/min
Maksimalt dreiemoment	160 N·m (14,4 V) / 170 N·m (18 V)
Slag per minutt (Hard modus)	0 - 3100 slag/min
Antall moduser	5 (Hard, Medium, Myk, Selvskjæringsskrue, Rask)
Total lengde	127 mm
Vekt (med batteri)	1,35 kg til 1,70 kg avhengig av batteri
Batteritype	Kompatibelt Panasonic litium-ion (EY9L4x-serien)
Lader	Dedikert nettstrømlader (0-40°C)
Chuck	Hurtigkoblingschuck for sekskantbor 6,35 mm
Belysning	Integrert LED-lys (tennes med avtrekker eller knapp)
Batterinivåindikator	3 lysindikatorer (full, ~60%, lav, tom)
Overopphetingsbeskyttelse	Lysindikator og automatisk stans (kjøling ≥30 min)
Reversering av rotasjonsretning	Spak forover/bakover med sentrallås
Beltekrok	Avtakbar og reversibel (venstre/høyre)
Skruekapasitet	Treskruer Φ3,5 - 9,5 mm; selvskjæringsskruer Φ3,5 - 6 mm
Boltstrammingskapasitet	Standardbolter M6 - M16; høyfast bolter M6 - M12
Anbefalt ladetemperatur	0°C til 40°C
Vedlikehold	Rengjør med tørr klut; unngå vann, løsemidler, flyktige stoffer

Ofte stilte spørsmål - EY76A1 PANASONIC

Hva er spenningen til boremaskinen EY76A1?

Panasonic EY76A1 boremaskinen er tilgjengelig i to spenningsversjoner: 14,4 V DC eller 18 V DC, avhengig av batteriet som brukes (modellene EY9L45/EY9L47 for 14,4 V, EY9L50/EY9L51/EY9L52/EY9L53/EY9L54 for 18 V).

Hvordan bytter jeg bor på boremaskinen?

For å bytte bor, hold hurtigkoblingschuckens krage og fjern det nåværende boret. Sett inn det nye sekskantboret på 6,35 mm i chucken, og slipp kragen. Trekk lett i boret for å kontrollere at det er ordentlig festet.

Hva er de forskjellige slagmodusene?

Boremaskinen har 5 moduser: Hard (0-2800 o/min, 0-3100 slag/min), Medium (0-1450 o/min, 0-2500 slag/min), Myk (0-950 o/min, 0-1800 slag/min), Selvskjæringsskrue (0-2500 o/min, 0-2800 slag/min) og Rask (2800 o/min, 3100 slag/min). Trykk på modusknappen for å bytte mellom dem.

Hvordan lader jeg batteriet til boremaskinen?

Koble laderen til et strømuttak. Juster merkene på batteriet og laderen, og skyv batteriet fremover til det er godt på plass. Ladeindikatoren blinker under lading og slår seg av når ladingen er fullført. Full lading tar omtrent 1 time. Ikke lad ved temperatur under 0°C eller over 40°C.

Hva gjør jeg hvis boremaskinen overopphetes?

Hvis overopphetingsvarsellampen tennes, stopp verktøyet umiddelbart. La det avkjøles fullstendig i minst 30 minutter på et ventilert sted. Unngå å bruke verktøyet på en måte som forårsaker gjentatt overoppheting. Hvis problemet vedvarer, kontakt et autorisert servicesenter.

Hvilken type batteri kan jeg bruke?

Bruk utelukkende anbefalte Panasonic litium-ion-batterier for denne modellen, som EY9L45, EY9L47, EY9L50, EY9L51, EY9L52, EY9L53 eller EY9L54-serien. Bruk aldri modifiserte, resirkulerte eller falske batterier, da dette utgjør en brann- eller eksplosjonsfare.

Hvordan reverserer jeg rotasjonsretningen?

Bruk reverseringsspaken over avtrekkeren. Skyv den til venstre for rotasjon fremover (med klokken) eller til høyre for rotasjon bakover (mot klokken). For å låse avtrekkeren, sett spaken i midtstilling. Merk: Manipuler aldri spaken når avtrekkeren er trykket inn.

Hvordan tolker jeg batteriets lysindikatorer?

Batterinivåindikatoren har 3 lys: 3 lys på = fullt; 2 lys = omtrent 60%; 1 lys = lavt nivå; 3 blinkende lys = tomt batteri. For å vise nivået, trykk på knappen på batteriet. Indikatoren slår seg automatisk av etter noen sekunder.

Kan jeg bruke andre bor enn sekskantbor 6,35 mm?

Nei, hurtigkoblingschucken er kun designet for sekskantbor på 6,35 mm med en avlasting på 9,5 mm (låsehakk). Bruk av andre bor kan kompromittere festet og medføre skaderisiko.

Hvordan rengjør og vedlikeholder jeg boremaskinen?

Rengjør verktøyet med en tørr, ren klut. Bruk aldri vann, løsemidler eller flyktige rengjøringsmidler. Hvis vann eller metallspon kommer inn, fjern batteriet og tørk grundig. Kontroller regelmessig skruestramming, spesielt beltekrokens skrue. For reparasjoner, kontakt et autorisert servicesenter.

BRUKSANVISNING EY76A1 PANASONIC

Før enheten tas i bruk, vennligst les alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Etikett (rødt eller gult)

Etikett (rød eller gul)

Etikett (rød eller gul)

1. Fjern ekstra bit fra magasin. [Fig.6]

Innsetting/uttak av bits

Montering/demontering av batteri

Montering av beltekroken på motsatt side [Fig.4]

Korrekt håndtering av batteri [Fig.7]

Originale bruksanvisninger: Engelsk. Oversettelse av de originale bruksanvisningene: Andre språk.

Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.

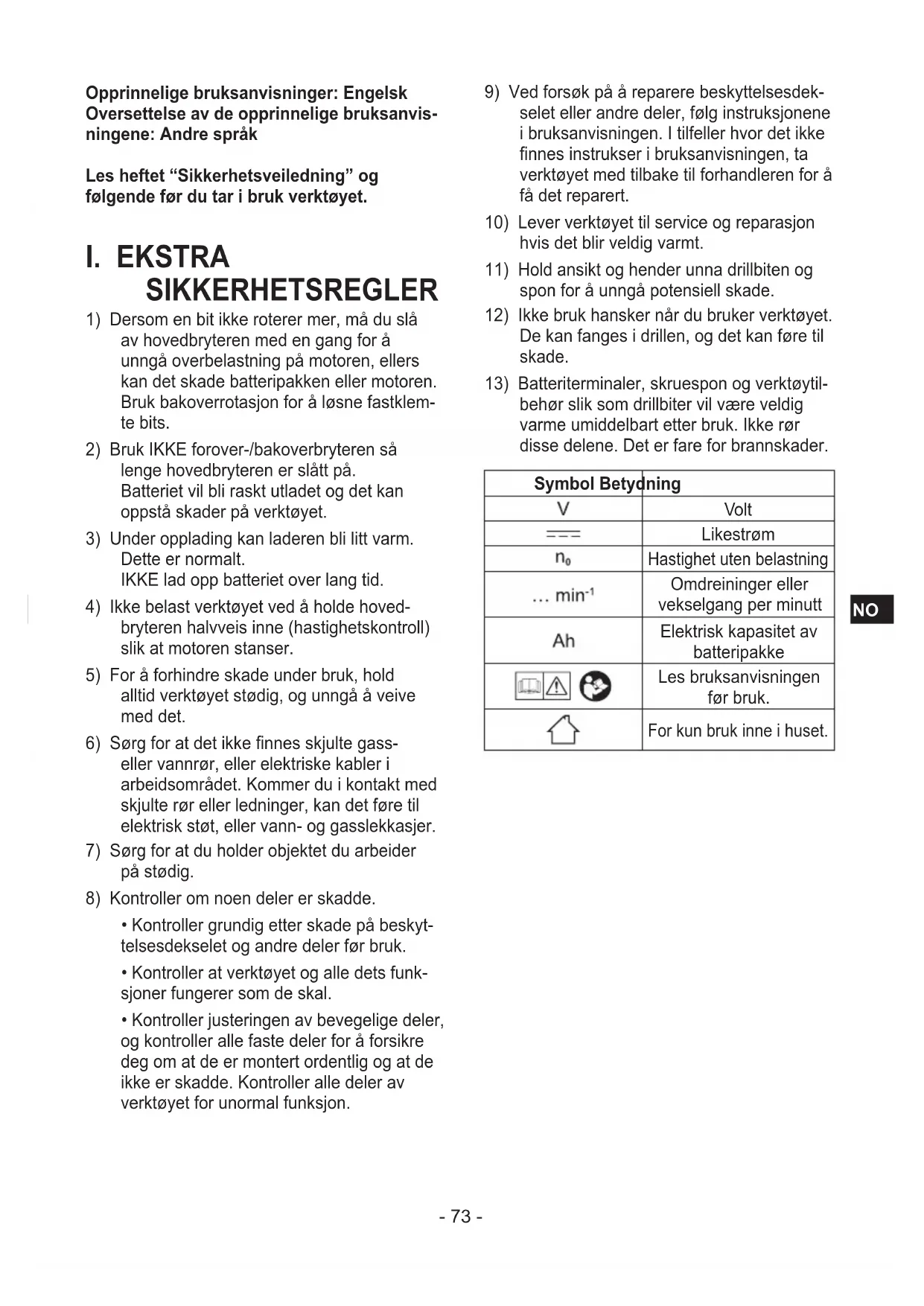

I. EKSTRA SIKKERHETSREGLER

1) Dersom en bit ikke roterer mer, slå av hovedbryteren med en gang for å unngå overbelastning på motoren, ellers kan det skade batteripakken eller motoren. Bruk bakoverrotasjon for å løsne fastklemte bits. 2) Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet. 3) Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid. 4) Ikke belast verktøyet ved å holde hovedbryteren halvveis inne (hastighetskontroll) slik at motoren stanser. 5) For å forhindre skade under bruk, hold alltid verktøyet stødig, og unngå å veive med det. 6) Sørg for at det ikke finnes skjulte gass- eller vannrør, eller elektriske kabler i arbeidsområdet. Kommer du i kontakt med skjulte rør eller ledninger, kan det føre til elektrisk støt, eller vann- og gasslekkasjer. 7) Sørg for at du holder objektet du arbeider på stødig. 8) Kontroller om noen deler er skadde.

• Kontroller grundig etter skade på beskyttelsesdekselet og andre deler før bruk.
• Kontroller at verktøyet og alle dets funksjoner fungerer som de skal.
• Kontroller justeringen av bevegelige deler, og kontroller alle faste deler for å forsikre deg om at de er montert ordentlig og ikke er skadde. Kontroller alle deler av verktøyet for unormal funksjon.

9) Ved forsøk på å reparere beskyttelsesdekselet eller andre deler, følg instruksjonene i bruksanvisningen. I tilfeller hvor det ikke finnes instrukser i bruksanvisningen, ta verktøyet med tilbake til forhandleren for å få det reparert. 10) Lever verktøyet til service og reparasjon hvis det blir veldig varmt. 11) Hold ansikt og hender unna drillbiten og spon for å unngå potensiell skade. 12) Ikke bruk hansker når du bruker verktøyet. De kan fanges i drillen, og det kan føre til skade. 13) Batteriterminaler, skruespon og verktøytilbehør slik som drillbiter vil være veldig varme umiddelbart etter bruk. Ikke rør disse delene. Det er fare for brannskader.

Symbol Betydning
V	Volt
---	Likingrøm
n0	Hastighet uten belastning
... min-1	Omdreininger eller vekselgang per minut
Ah	Elektrisk kapasitet av batteripakke
	Les bruksanvisingen før bruk.
	For kun brukinne i huset.

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic er ikke ansvarlig for skader eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet. Følg disse instruksjonene når du håndterer oppladbare, elektriske verktøy (verktøyet selv/batteripakke/lader), for å forhindre at lekkasje, overoppheting, røykansamling, brann og brudd oppstår.
• Ikke la spon eller støv fra materialer falle på batteripakken.
• Ved oppbevaring, fjern alt materialspon og støv fra batteripakken, og plasser batteripakken separat fra metallgjenstander (skruer, spikre osv.) når den oppbevares i verktøykassen.
• Ikke håndter det oppladbare, elektriske verktøyet på følgende måte.

(Det er fare for røykskader, brann og brudd)

• Bruk eller etterlatelse på steder som er utsatt for regn eller fuktighet
• Bruk under vann

II. MONTERING

MERK:

Koble batteripakken fra verktøyet, eller sett bryteren i midtstilling (bryterlås).

Montere eller demontere en bit

1. Få fast tak i kragen av hurtigkoplingschuck og trekk den ut.
2. Sett biten inn i chucken. La kragen slippe ut.
3. Kragen vil returnere til sin opprinnelige posisjon når den slippes.
4. Trekk i biten for å være sikker på at den ikke løsner.
5. For å fjerne biten skal først klauen trekkes ut på samme måte og fjern deretter biten.

Bruk 6,35 mm sekskantede biter.

For å få biten forsvarlig festet, bruk kun sekskantede biter med 9,5 mm tverrmål. [Fig.1]

Montere eller demontere batteripakken

1. For å feste batteripakken: [Fig.2]

Rett inn de markerte innrettingsmerkene og sett på batteripakken.

Skyv batteripakken inntil den sitter på plass.

1. For å fjerne batteripakken: [Fig.2]

Trykk på knappen og skyv batteripakken framover.

III. BETJENING

ADVARSEL!

• Ikke pust inn eventuell røyk som kommer fra verktøyet eller batteriet fordi den kan være helseskadelig.

[Hoveddel]

FORSIKTIG

• Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midtstilling (bryterlås).

MERK:

Bruk forsiktighet for å sørge for at ingen gjenstander kommer i kontakt med verktøyets utløsningsbryter.

Bruk av forover-/bakoverbryter [Fig.3]

Skyv retningshendelen i stilling for rotasjon forover eller revers. Kontroller retningen på bryteren før bruk.

FORSIKTIG:

Når verktøyet betjenes med bryteren kan det være en kort forsinkelse før rotasjon starter. Dette signaliserer ikke en feil.

Bytte feste av beltekroken [Fig.4]

Beltekroken kan festes på begge sider av enheten.

ADVARSEL!

Pass på å feste beltekroken skikkelig til hovedenheten med en godt tilstrammet skrue. - Kontroller regelmessig om skruene er trukket hardt til. Dersom du finner de er løse, stram dem igjen. Når hovedenheten holdes av beltekroken må du ikke hoppe eller springe rundt med maskinen. - Så lenge enheten er hektet på buksebeltet med beltekroken må du ikke montere biter på enheten.

Hvordan man skal bruke reservebitlageret

1. Lagre reservebiten.

1 Fjern batteripakken. 2 Skyv den helt inn i reservebit-lageret som vist på [Fig.5].

1. Ta ut reservebiten fra lageret. [Fig.6]

1 Fjern batteripakken. 2 Trekk ut bitenden på baksiden av reservebiten og ta ut biten.

Valg av slagstyrketype

Fra fabrikken er slagstyrken stilt til "hard".

• Valg av slagkraft blant 5 moduser (Hard, Selvborende skrue, Myk, Medium, Slag). Trykk på slagkraft-knappen for å stille inn. Modus endres til Hard, Selvborende skrue, Myk, Medium eller Slag hver gang du trykker på knappen.
• slag/min. = Slag per minutt

Hard

0-2800 opm

og 0-3100 slag/min.

• Jobber som krever høyt dreiemoment.

Medium

0-1450 opm

og

0 - 2500 slag/min.

• Jobber som krever middels dreiemoment.

Myk

0-950 opm

og

0 - 1800 slag/min.

• Jobber som krever begrenset dreiemoment.
• Jobber som krever minimal skade på ferdig utvendig overflate.

Selpborende skrue

0-2500 opm

og

0 - 2800 slag/min.

• Jobber som krever jevn finish med selvborende skrue.

Φ 4 mm × (15 mm eller mindre)

Slag

2800 opm

og

3100 slag/min.

Hvis du alltid vil jobbe på full hastighet og full kraft uavhengig av utløserbryterens inntrekksmengde.

Unngå å trykke inn bryteren flere ganger når bolter og skruer er godt festet.

Hvis dette ikke overholdes, kan det føre til at starten på rotasjonen forsinkes, eller at slagstyrkemodusdisplayet blinker og hindrer at rotasjonen starter for å beskytte den elektriske kretsen.

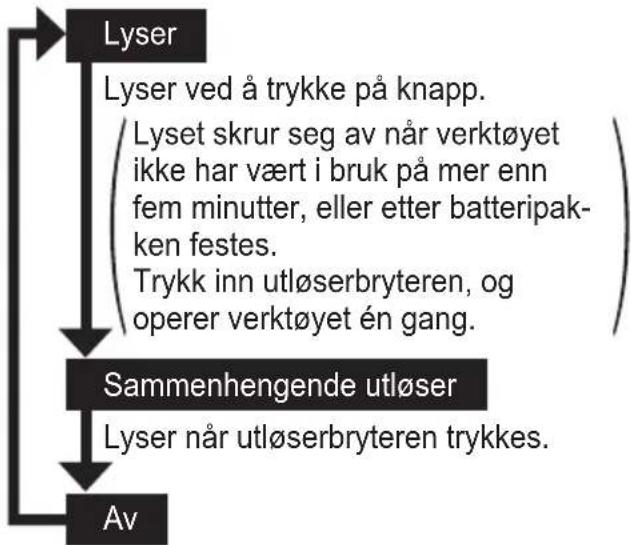

LED-lys

Trykk på lysknappen og still inn lystilstanden.

FORSIKTIG:

FORSIKTIG: IKKE SE INN I LYSSTRÅLEN. Bruk av kontroller eller justeringer eller prosessytelse annet enn de som er spesifisert herved kan føre til at man blir utsatt for farlig stråling.

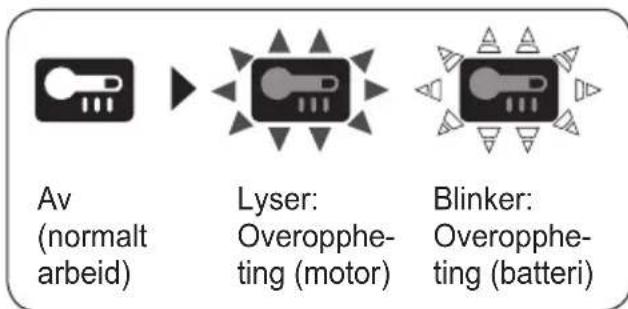

Varsel om overoppheting

Viser at arbeidet ble avbrutt på grunn av overoppheting av batteriet.

• Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert, må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slukket, er verktøyet klart til bruk igjen.
• Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Ytelsen til EY9L42 svekkes betraktelig ved 10 °C og lavere temperatur på grunn av driftsforholdene og andre faktorer.

Trykk på batterinivåknappen. Den endres til slagmodus når slippes.

MERK:

Indikatoren vil ikke vise batterinivået i følgende tilfeller, selv om knappen trykkes.

• Hovedenheten er skrudd av. Rett etter at batteripakken festes.
• Hovedenheten eller batterinivåknappen ikke er i løpet av omtrent fem minutter. Trykk på batterinivåknappen igjen etter å ha trykket ned utløserbryteren.

Indikator Batteristatus
	Tre lamper lyser	Tilstrekkelig ladet
	To lamper lyser	Omtrent 60 % gjenværende
	Én lampe lyser	Batterinivå lavt.
	Tre lamper blinker	Tom

[Batteripakke]

For riktig bruk av batteripakke [Fig.7]

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken.

For trygg og sikker bruk

• Dersom batteripakken ikke er koblet til korrekt når bryteren er slått på, vil varsellampen for overoppheting og varsellampen for lavt batteri blinke for å indikere at sikker bruk ikke er mulig, og hovedenheten vil ikke rotere som normalt. Koble til batteripakken i verktøyets enhet inntil den røde eller gule etiketten forsvinner.
• Bare bruk oppladbare batteripakker ment for oppladbare verktøy fra Panasonic. Ikke gjør noen endringer på batteripakker (inkludert demontering av batteripakken og utskiftede deler).
• Ikke bruk ødelagte batteripakker. Det er fare for generering av varme, antennelse og eksplosjon.
• Hvis batteripakken lekker væske, skal all bruk stanses. Hold den unna åpne flammer og ta den med tilbake til butikken umiddelbart.
• Fest batteripakken ved å skyve frem til de gule og røde etikettene ikke lenger er synlige, og kontroller at bryteren holder seg der.
• Hvis det ikke gjøres, kan det føre til svært høy varme.
• Brukstemperaturen for litium-ion-batteripakker er 0 til 40 grader.
• Bruk av batteripakker som holder under 0 grader, som i kalde nordlige områder, kan føre til at enheten ikke fungerer som den skal. I slike tilfeller bør batteripakken være på et sted som holder 10 eller flere grader i én time før bruk, og enheten bør bare brukes etter at batteripakken er varmet opp.

[Batterilader]

Lading

FORSIKTIG:

1) Dersom temperaturen til batteripakken faller til under -10°C (14°F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet. 2) Temperaturen må være mellom 0°C (32°F) og 40°C (104°F).

Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.

3) Bruk laderen ved temperaturer på mellom 0°C og 40°C, og lad batteriet ved en temperatur som tilsvarer temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15°C mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.) 4) Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. 5) Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre. 6) Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter. 7) For å forhindre brann eller skade på laderen.

• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten når den ikke er i bruk.

8) Laderen skal oppbevares mellom 0 og 40 grader, og lad batteripakken i en temperatur som er i nærheten av oppbevaringstemperaturen. - Hvis batteripakken lades i en temperatur under 0 grader, vil den fulladede batteripakken gi omtrent 50% av normal kapasitet. Start ladingen etter en time eller mer i beskrevet temperatur. 9) Ikke lad på et sted med dårlig ventilasjon.

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Hvordan lade

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når pluggen settes inn i stikkontakten, men dette er ikke et sikkerhetsproblem.

1. Sett batteripakken godt inn i laderen.

1. Still opp justeringsmerkene og sett batteriet i dokken på laderen.

MERK:

Ikke alle batteripakkene viser justeringsmerket (Q) (på side 2).

2. Skyv batteriet forover i retning som pilen viser. [Fig. 8]

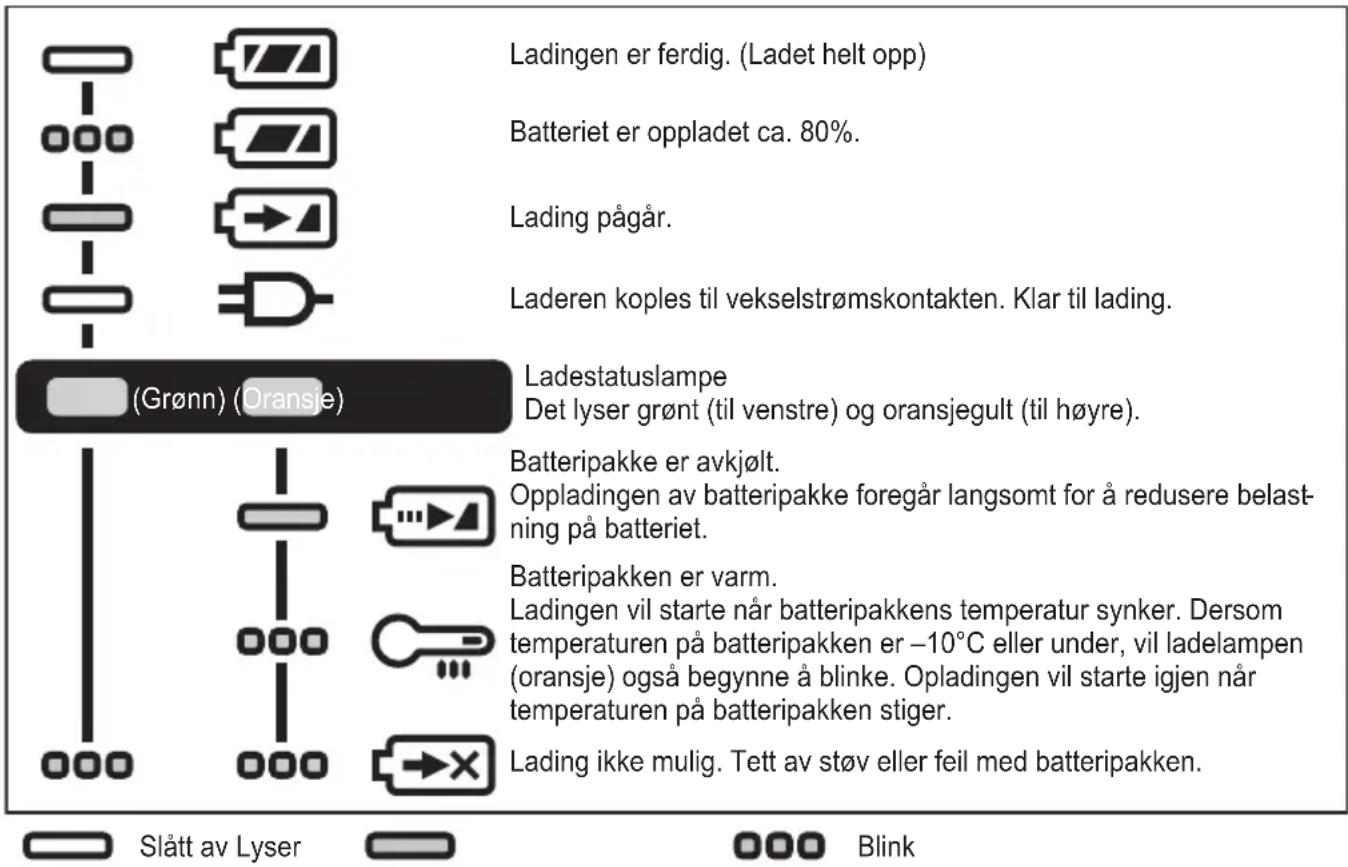

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i ladeelektronikken for å forhindre overlading.
2. Lading vil bestå hvis batteriet er for varmt (for eksempel rett etter tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte inntil batteriet er ladet opp ca. 80%.
2. Når ladingen er ferdig, slår den grønne ladelampen seg av.
3. Hvis temperaturen til batteripakken er 0°C eller lavere, tar det lengre tid å lade batteripakken helt opp enn standard ladetid. Selv når batteriet er helt oppladet, vil det ha omtrent 50% av effekten til et fullt oppladet batteri ved normal driftstemperatur.
4. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår seg av.
5. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av.
6. Fjern batteripakken mens utløserknappen for batteripakke holdes oppe. [Fig.8]

LAMPEINDIKATOR NO

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

Disse symbolene angir kildesortering av elektrisk og elektronisk avfall og brukte batterier.

Du finner mer utfyllende informasjon i fullversjonen av bruksanvisningen.

Bruk en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

• Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet.

Hvis du opplever problemer ved bruk av verktøyet, vennligst ta kontakt med ditt nærmeste servicesenter.

V. VALGFRITT TILLEGGSUTSTYR

• Bruk kun egnede bitsstørrelser.

VI. TILLEGG

STØRSTE ANBEFALTE KAPASITETER

Model Nr. EY76A1
Skrutrekking	Treskrue Φ 3,5 mm –	Φ 9,5 mm
	Selvborende skrue Φ	3,5 mm – Φ 6 mm
Feste skruer	Standard skrue M6 –	M16
	Skruer med høystrekkfasthet	M6 – M12

GARANTIVEDLEGG

Kollaps og skader som skyldes jevn bruk over lengre tid (f.eks. fabrikkarbeid på samlebåndet osv.) faller utenfor garantien.

VII. SPESIFIKASJONER

MERK: Vektindikasjon

Større enn eller lik 1 kg: indikert ved 0,05 kg.

Mindre enn 1 kg: indikert ved 0,01 kg.

HOVEDENHET

Model Nr. EY76A1
Motorspenning 14,4 V DC 18 V DC
Hastighet uten belastning	Myk modus	0 - 950
	Middels slagstyrke	0 - 1450
	Hard modus	0 - 2800
[min-1(rpm)]	Selvborne skrue-modus	0 - 2800
	Slag-modus	2800
Maksimalt dreiemoment 160 N·m 170 N·m
Slag per minutt	Myk modus	0 - 1800
	Middels slagstyrke	0 - 2500
	Hard modus	0 - 3100
[min-1(slag/min.)]	Selvborne skrue-modus	0 - 1800
	Slag-modus	3100
Total lenght de 127 mm
Vekt	EY9L45	1,55 kg—
Med batteripakke:	EY9L47	1,35 kg—
	EY9L50	— 1,65 kg
	EY9L51	— 1,70 kg
	EY9L52	— 1,45 kg
	EY9L53	— 1,45 kg
	EY9L54	— 1,70 kg
Støy, Vibrasjon Se det medfølgende		arket
