| Tipo di prodotto | Trapano a percussione senza fili |
| Marca | Panasonic |
| Modello | EY76A1 |
| Tensione del motore | 14,4 V CC o 18 V CC (a seconda della batteria) |
| Velocità a vuoto (Modo Duro) | 0 - 2800 giri/min |
| Velocità a vuoto (Modo Medio) | 0 - 1450 giri/min |
| Velocità a vuoto (Modo Morbido) | 0 - 950 giri/min |
| Coppia massima | 160 N·m (14,4 V) / 170 N·m (18 V) |
| Percussioni al minuto (Modo Duro) | 0 - 3100 perc/min |
| Numero di modalità | 5 (Duro, Medio, Morbido, Vite autofilettante, Rapido) |
| Lunghezza totale | 127 mm |
| Peso (con batteria) | 1,35 kg a 1,70 kg a seconda della batteria |
| Tipo di batteria | Ioni di litio Panasonic compatibile (serie EY9L4x) |
| Caricabatterie | Caricabatterie da rete dedicato (0-40°C) |
| Mandrino | Mandrino a connessione rapida per punte esagonali da 6,35 mm |
| Illuminazione | Lampada LED integrata (accensione con grilletto o pulsante) |
| Indicatore livello batteria | 3 spie luminose (carica sufficiente, ~60%, bassa, scarica) |
| Protezione contro il surriscaldamento | Spia luminosa e arresto automatico (raffreddamento ≥30 min) |
| Inversione senso di rotazione | Leva avanti/indietro con bloccaggio centrale |
| Gancio da cintura | Rimovibile e reversibile (sinistra/destra) |
| Capacità di avvitamento | Viti per legno Φ3,5 - 9,5 mm; viti autofilettanti Φ3,5 - 6 mm |
| Capacità di serraggio bulloni | Bulloni standard M6 - M16; bulloni ad alta resistenza M6 - M12 |
| Temperatura di carica consigliata | 0°C a 40°C |
| Manutenzione | Pulire con panno asciutto; evitare acqua, solventi, prodotti volatili |
Domande frequenti - EY76A1 PANASONIC
Domande degli utenti su EY76A1 PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale EY76A1 - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EY76A1 del marchio PANASONIC.
MANUALE UTENTE EY76A1 PANASONIC
Avvitatore ad impulsienza fili
Prima di usare esta unità, leggere completenesse queste istruzioni e conservare il manuale per usi futuri.
NOTA: Non tutti i pacchi batteria riportano la marcatura di allineamento (Q).
Tasto di rilascio pacco batteria
Accu-ontgrendeltoets
Marcature allineamento
Uitlijntekens
Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: alte lingue
Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzato l'apparecchio.
I. NORME DI SICUREZZA SUPPLEMENTARI
1) Se la punta dovesse incastrarsi, spagnere immediatamente l'utensile con l'interrutto a scatto, cosi da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati.
2) NON utilizzato la leva di avanzamento/ inversionione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni.
3) Durante la ricarica, il caricabatteria potreb
be riscaldarsi leggermente. Questo è
normale.
NON ricaricare la batteria troppo a lungo.
4) Non sottoporre lo strumento a sforzi tenendo premuto a meta il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.
5) Per prevenir lesioni durante l'uso, reggere sempre saldamente l'utensile ed evitare di farlo oscillare.
6) Accertare che nell'area di lavoro non siano presenti tubi del gas o dell'acqua oppure cavi elettrici nascosti. Il contatto con tubi o cavi elettrici nascosti cui poto causare scosse elettriche o perdite di gas o acqua.
7) Assicurarsi di reggere saldamente l'oggetto su cui si lavora.
8) Controllare se sono presenti parti danneg- giate.
- Prima dell'uso controllare accuramente che la copertura di protezione e altre parti non siano danneggiate.
-
Accertare che l'utensile e tutte le sue funzioni operino correttamente.
-
Controllare la regolazione di tutte le parti mobili, e accertare che tutte le parti sisse siano inserte saldamente e privile di danni. Controllare tutte le parti dell'utensile, verificando che non presentino anomalie.
9) Se si tenta di riparare la copertura di protezione o altre parti, seguire le istruzioni fornite nel manuale per l'utente. Qualora il manuale non dovesse fornire istruzioni al riguardo, rivolgersi al negozio per la riparazione.
10) Se l'utensile dovesse diventare eccezionalmente caldo durante l'uso, rivolgersi a un centro di assistenza per la riparazione.
11) Per evitare potenziali lesions, tenere il viso e le mani lontani alla punta del trapano e da eventuali schegge.
12) Non utilizzato lo strumento indossando quanti, in quanto potrebbero impigliarsi al trapano, con consequenti lesions.
13) Subito dopo l'uso, i terminali della batteria, i trucoli della vite e gli accessori dell'uten-sile quali la punta del trapano sono molto caldi. Non toccarli in quanto ci si potrebbe ustanare.
| Simbolo Significato | |
| V | Volt |
| --- | Corrente diretta |
| n0 | Velocitàswana carico |
| ... min-1 | Giri o reciprocazioni per minuto |
| Ah | Capacità elettrica del pacco batteria |
| Leggere le istruzioni per l'uso prima dell'impiego. | |
| Solo per uso interno. | |
AVVERTIMENTO:
- Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con quello attrezzo ricaricabile.
- Panasonic non può essere ritenuta responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato o contraffatto.
Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.
Non trasportare, ne conservare il pacco batteria nello stesso contentatore di chiodi od oggetti metallici simili. - Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
- Dopo aver rimioso il pacco batteria dall'attezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con seguente rischio d'incendio.
- Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolongato di un pacco batteria danneggiato più essere generare calore, danni e incendi.
-
Per prevenir perdite, surriscaldamento, generazione di fumo, incendio e rotture, seguire queste istruzioni per l'uso e la manipolazione dei nostri utensili elettrici ricaricabili (corpo principale dell'utensile/ pacco batteria/caricatore).
-
Evitare la caduta di sfridi di materiale o polvere sul pacco batteria.
-
Quando si ripone l'utensile, rimuovere eventuali sfridi di materiale e polvere dal pacco batteria e posizionare il pacco batteria separatamente dagli oggetti metallici (viti, chiodi ecc.) all'interno della custodia dell'utensile.
Non manipolare gli utensili elettrici ricaricabili nel modo seguente. (Sussiste il pericolo di generatione di fumo, incendio e rottura)
- Utilizzare o lasciare l'utensile in luoghi esposti a pioggia o umidità
- Utilizzare l'utensile sott'acqua
II. MONTAGGIO
NOTA:
Scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore sulla posizione centrale (blocco interuttore).
Applicazione e rimozione del bit
- Tenere il collare del mandrino di collegamento rapido ed estrarlo dall'avvitatore.
- Inserire la punta nel mandrino. Rilasciare il collare.
- Il collarino tornerà nella posizione iniziale dopo essere stata rilasciato.
- Tirare il bit per accertarsi che non esca.
- Per rimuovere la punta, estrarre il collare allo stesso modo.
Utilizzare punte esagonali da 6,35 mm. Per garantire un fissaggio corretto della punta, utilizzato solo punte esagonali con dente di arresto da 9,5 mm. [Fig.1]
Applicazione o rimozione del pacco batteria
- Per collegare il pacco batteria: [Fig.2] Allineare le marcature evidenziate e installare il pacco batteria. Far scorrere il pacco batteria finché non si blocca in posizione.
- Per rimuovere il pacco batteria: [Fig.2] Premere il pulsante e far scorrere il pacco batteria in avanti.
III. FUNZIONAMENTO
AVERTIMENO!
- Non respirare nessun fumo emesso dall'u-tensile o dal pacco batteria siccome potreb-be essere dannoso.
[Corpo principale]
PRECAUZIONE
- Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interrottore).
NOTA:
Prestareattenzione perevitare che oggetti possano entrare in contatto con l'interruttore a grilletto dell'utensile.
Uso della leva di avanzamento/inversione [Fig.3]
Spingere la leva per la rotazione in avanti o indietro. Controllare la direzione della leva prima dell'uso.
PRECAUZIONE:
Quando si tira la levetta per avviare il prodotto, possono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento.
Modifica del lato del gancio da cintura [Fig.4]
Il gancio da cintura cui si èsso fissato a uno dei due lati dell'apparecchio.
![PANASONIC EY76A1 - Modifica del lato del gancio da cintura [Fig.4] - 1](/content/2026/03/461741/images/e8837d228e2092725f18067d53fadced153559af01d91064b3196f9dd4442722.jpg)
AVVERTIMENTO!
- Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite.
- Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.
- Quando l'apparecchio principale è sostu-to mediate il gancio da cintura, evitare di saltare o correre.
- Quando l'apparecchio è agganciato alla cintura mediante l'apposto gancio, fissure solo bit dell'avvitatore all'utensile.
Comeutilizzareil magazzino punte discorta
- Immagazzinare una punta di scorta.
1 Rimuovere il pacco batteria.
2 Spingerla fino in fondo nel magazzino punte di scorta come molto nella [Fig.5].
- Rimuovere le punte di scorta dal magazzi-no. [Fig.6]
1 Rimuovere il pacco batteria.
2 Estrarre l'estremita della punta sul latoposteriore della punta di scorta e tirare fuori la punta.
Selezione modalità potenza impatto
La modalità di potenza impatto preimpostata in fabbrica nell'avvitatore è quella "Forte".
- Selezionare la modalità di potenza impatto tra le 5 modalità (Forte, Vite autoforante, Leggera, Media, Turbo).
Premere il tasto di modalità potenza impatto per scegliere l'impostazione. Ad agli pressione del tasto, la modalità passa in sequenza tra le modalità Forte, Vite autoforante, Leggera, Media e Turbo.
- imp./min.: Impatti al minuto
Forte
0-2800 giri/min./
e
0-3100 imp./min.
- Lavori che richiedono una Coppia elevata.
Media
0-1450 giri/min./
e
0 - 2500 imp./min.
- Lavori che richiedono una coppiia media.
Leggera
0-950 giri/min./
e
0-1800 imp./min.
- Lavori che richiedono una Coppia limitata.
- Lavori che richiedono il minimo danneggiamento della finitura della superficie esterna.
Vite autorante
0-2500 giri/min./
e
0-2800 imp./min.
- Lavori che richiedono l'inserimento a filo della vite autoforante.
4 ~mm × (15 ~mm meno)
Turbo
2800 giri/min./
3100 imp./min.
- Se si desidera lavorare sempre a velocità e potenza massime a prescindere alla quantità di tiro dell'interruttore trigger.
Evitare di premere ripetutamente l'interruttore quando i bulloni e le viti sono saldamente fissati. La mancata osservanza di questo accorgimento potrebbe causare un ritardo nell'avvio della rotazione, o potrebbe far lampeggiare il display della modalità della Potenza di Impatto e impedire l'avvio della rotazione per la protezione del circuito.

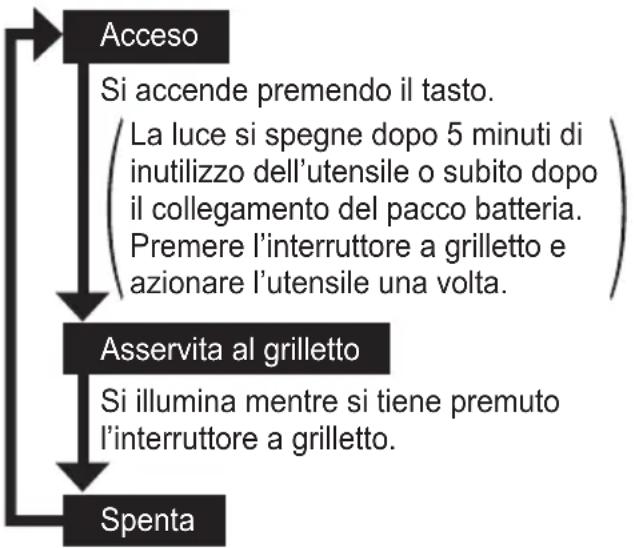

Luce LED
Premere il tasto della luce e impostare la condizione di illuminazione.
PRECAUZIONE:
Non utilizzarla in sostuzione di una lucenormale: la luminosità sare insufficiente.
PRECAUZIONE: NON FISSARE DIRETTA-MENTE IL Raggio.
L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

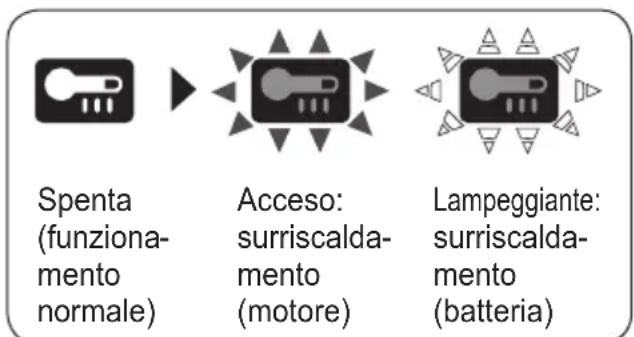

Avviso di surriscaldamento
Indica che il funzionamento è stato interrotto a causa del surriscaldame nto della batteria.
- Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'utensile (per almeno 30 minuti). Quando la spia di averenza da surriscaldamento si spegne, l'utensile sare alla proanto per l'uso.
- Evitare un uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.
- Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature parti e al di sotto di 10^ a causa delle condizioni operative e altri fattori.
Indicatore di livello della batteria
Premere il tasto di livello della batteria. Rilasciendo il tasto passa a modalità potenza impatto.
NOTA:
L'indicatore non在哪 il livello della batteria neppure premendo il tasto nei seguenti casi.
L'unità principale è spenta.
- Subito dopo il collegamento del pacco batteria
- Dopo circa cinque minuti di inutilizzato dell'unità principale o del tasting di livello della batteria.
Premere nuovamente il tasto di livello della batteria dopo aver premuto l'interruttore a grilletto.
| Indicatore Stato della | batteria | |
| 3 spie accese | Batteria carica | |
| 2 spie accese | Circa 60% di carica restante | |
| 1 spia accesa | Basso livello della batteria. | |
| 3 spie lampeggian- ti | Batteria scarica | |
[Pacco battery]
Per un uso correcto del paccobatteria [Fig.7]
- Per una conservazione ottimale della batteria, riporre il pacco batteriaagli ioni di litio dopo l'uso sulla ricaricarlo.
- Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
Per un utilizzo sicuro
- Quando il pacco batteria non è ben collegato, la spia avventenza surriscaldamento e la spia avventenza batteria scarica lampeggiano perindicare che il funzionamento sicuro non è possibile e l'apparecchio non fa ruotare l'unità principale come di consuetoanche se l'interruttore è bloccato. Collegare il pacco batteria nell'unità dell'utensile finoalla scomparsa dell'etichetta rossa o gialla.
- Utilizzare solo pacchi batteria non ricaricabili per gli strumenti ricaricabili Panasonic. Non usare pacchi batteria modificati (incluso pacchi batteria che sono stati smontati e parti sostituite).
- Non utilizzato pacchi batteria deteriorati. C'è il rischio di generationse di calore, ignizione ed esplosione.
- Se il pacco batteria perde liquido, smettere di uso, tenerlo lontano da fiamme libero e riportarlo immediamente al negotio.
- Fissare il pacco batteria facendolo scorrere fino a quando le etichette gialla e rossa non sono più visibili e verificare che non esca alla sede.
-Linosservanza puo comportare ustione.
-
L'intervallo di temperatura di esercizio per i pacchi batteriaagliioni di litio è tra 0 e 40 gradi.
-
L'uso di pacchi batteria raffreddati sotto zero, come in aree più fredde del Nord, cui comportare funzionamento anomalo del dispositorio. In questi casi, lasciare il pacco batteria in un luogo a circa 10 gradi o più per un'ora o più prima dell'uso, e utilizzato il dispositorio solo dopo che il pacco batteria si è riscaldato.
[Caricabatterie]
Ricarica
PRECAUZIONE:
1) Qualora la temperatura del pacco batteria scendesse all'incirca al di sotto dei -10^ (14^) , la ricarica s'interrompe automaticamente per impedire la degradazione della batteria.
2) La temperatura ambientale si deve aggirare tra 0^ (32^) e 40^ (104^) . Se il pacco batteria è usato quando la temperature è al di sotto di 0^ (32^) , lo strumento smetterà di funzionare correttamente.
3) Utilizzare il caricabatteria a temperature comprese fra 0^ e 40^ , e ricaricare la batteria ad una temperatura simile a quella della batteria stessa. (La differenza di temperatura fra la batteria e il luogo di ricarica non deve superare i 15^ .)
4) Per caricare un pacco batteria freddo (al di除去 di 0^ (32^) ) in un luogo caldo, lasciare il pacco batteria nel locale per essere un'ora per permettere allo stesso di raggiungere la temperature ambiente.
5) Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
6) Non,inflate le dita nel foro di contatto per tenere in mano il caricabatterie o alto scopo.
7) Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:
- Non coprite le prese d'aria di caricabatteria e pacco batteria.
- Scollegare il caricabatteria se non in uso.
8) Conservare il caricabatterie tra 0 e 40 gradi, e ricaricare il pacco batteria a una temperatura vicina alla temperatura di conservazione.
- Se il pacco batteria è ricaricato nelle latemperatura è al di fatto degli 0 gradi, una ricarica completinga fornirà circa il 50% di una ricarica normale. Iniziare a ricaricare dopo 1 ora o più alla temperatura prescritta.
9) Non ricaricare in un luogo poco ventilato.
NOTA:
Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.
Come ricaricare
- Collegare il caricatore alla presa di corrente.
NOTA:
Potrebbero presentarsi delle scintille
quando la spina viene insertita
nell'alimentazione CA, ma questo non pone un problema in termini di sicurezza.
- Collegare saldamente il pacco batteria all'interno del caricatore.
1 Allineare le marcature e collocare la batteria nel raccordo del caricatore.
NOTA:
Non tutti i pacchi batteria riportano la marcatura di allineamento (Q) (a pagina 2).
2 Far scorrere nella direzione individata alla freccia. [Fig.8]
-

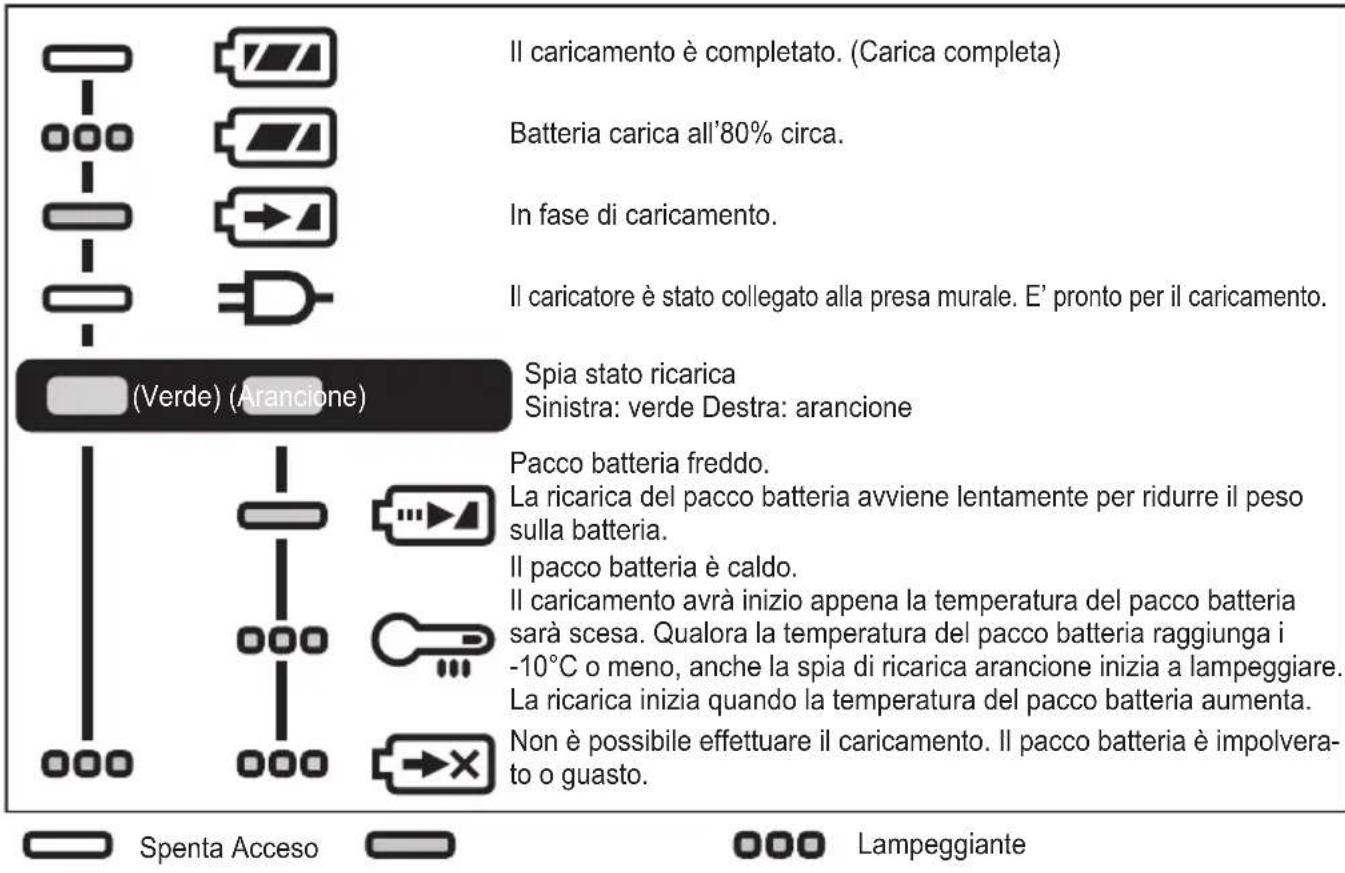

Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completeness, un interruptore elettronico interno scatta automaticamente per evitare la sovraccarica.
-
La ricarica non avviene se il pacco batteria è molto caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia quando la batteria si sta raffreddando. La ricarica comincía poi automaticamente.
-
La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
-
A ricarica completata, la spia verde si spegne.
-
Se la temperature del pacco batteria raggiunge 0^ o meno, il tempo di ricarica è magiore rispetto al tempo di ricarica normale.
Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale. - Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
- Se un pacco batteria completeness ricaricato viene inserito di nuovo nel carica-batteria, la spia di carica si illumina. Dop o alcuni minuti, la spia di carica verde si pegnerà.
- Rimuovere il pacco batteria tenero sollevato il tasto di rilascio pacco batteria. [Fig.8]
SEGNALI SPIE
Riciclo battery
ATTENZIONE:
Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento Del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nella area dell'utente).
Questi symboli indicano la raccolta differenziata di apparecchiature elettriche ed elettroniche o di batterie vecchie.
Informazioni più dettagiate sono contente nella versione completeness delle Istruzioni per l'uso.
- Per la pulizia dell'apparecchio, utilizzato un panno morbido ed asciutto.
NON usare un panno bagnato, solventi, benzina od autre sostanze volatili per la pulizia.
- Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato.
V. ACCESSORI OPZIONALI
- Usare solo una punta delle dimensioni adatte.
VI. ALLEGATO
CAPACITA MASSIME CONSIGLIATE
| Modello N° EY76A1 | ||
| Avvitamento viti | Vite da legno Φ 3,5 mm - Φ 9,5 mm | |
| Vite autoforante Φ 3,5 mm - Φ 6 mm | ||
| Fissaggio bulloni | Bullone standard M6 - M16 | |
| Bullone ad alta resistenza | M6 - M12 | |
SUPPLEMENTO DI GARANZIA
I guasti e i danni causati da un utilizzo prolongato nel tempo (es. lavoro di fabbrica sulla catena di montaggio) è fuori garanzia.
NOTA: Indicazione del peso
Maggiore o uguala a 1 kg: indicato da 0,05 kg.
Inferiore a 1 kg: indicato da 0,01 kg.
APPARECCHIO PRINCIPALE
| Modello N° EY76A1 | |||
| Tensione motore 14,4 V DC 18 V DC | |||
| Velocità sensa carico | Modalità leggera | 0 - 950 | |
| Modalità media | 0 - 1450 | ||
| Modalità forte | 0 - 2800 | ||
| [min-1 (giri/min.)] | Modalità vite autoforante | 0 - 2800 | |
| Modalità turbo | 2800 | ||
| Coppia massima 160 N·m 170 N·m | |||
| Impatti al minuto | Modalità leggera | 0 - 1800 | |
| Modalità media | 0 - 2500 | ||
| Modalità forte | 0 - 3100 | ||
| [min-1 (imp./min.)] | Modalità vite autoforante | 0 - 1800 | |
| Modalità turbo | 3100 | ||
| Lunghezza totale 127 mm | |||
| Peso | EY9L45 | 1,55 kg | - |
| EY9L47 | 1,35 kg | - | |
| Con pacco batteria: | EY9L50 | - | 1,65 kg |
| EY9L51 | - | 1,70 kg | |
| EY9L52 | - | 1,45 kg | |
| EY9L53 | - | 1,45 kg | |
| EY9L54 | - | 1,70 kg | |
| Rumore, Vibrazioni | Consultare il foglio accluso | ||
Per la versione completeness delle Istruzioni per l'uso, consultare il site web. https://www.panasonic-powertools.eu/en/construction/documents.htm
