INSTRUKCJA OBSŁUGI EY74A3 PANASONIC

Bezprzewodowa wiertarka i wkrętarka

Przed przystąpieniem do obsługi omawianego urządzenia należy przeczytać w całości niniejszą instrukcję i zachować ją do wglądu na przyszłość.

UWAGA: Nie na wszystkich akumulatorach występują znaczniki (S).

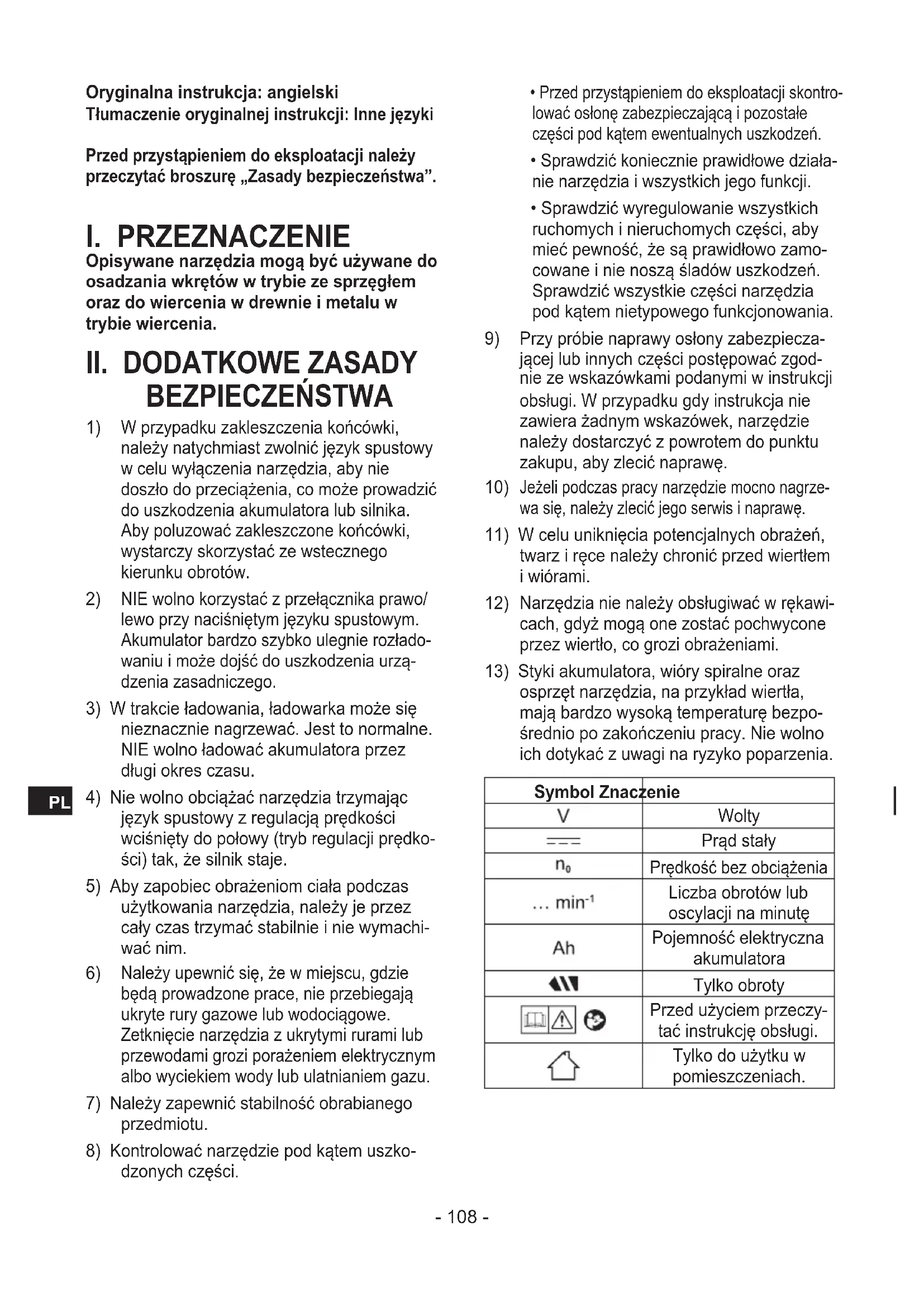

Oryginalna instrukcja: angielski Tłumaczenie oryginalnej instrukcji: Inne języki

Przed przystąpieniem do eksploatacji należy przeczytać broszurę „Zasady bezpieczeństwa”.

I. PRZEZNACZENIE

Opisywane narzędzia mogą być używane do osadzania wkrętów w trybie ze sprzęgłem oraz do wiercenia w drewnie i metalu w trybie wiercenia.

II. DODATKOWE ZASADY BEZPIECZEŃSTWA

1) W przypadku zakleszczenia końcówki, należy natychmiast zwolnić język spustowy w celu wyłączenia narzędzia, aby nie doszło do przeciążenia, co może prowadzić do uszkodzenia akumulatora lub silnika. Aby poluzować zakleszczone końcówki, wystarczy skorzystać ze wstecznego kierunku obrotów.
2) NIE wolno korzystać z przełącznika prawo/ lewo przy naciśniętym języku spustowym. Akumulator bardzo szybko ulegnie rozładowaniu i może dojść do uszkodzenia urządzenia zasadniczego.
3) W trakcie ładowania, ładowarka może się nieznacznie nagrzewać. Jest to normalne. NIE wolno ładować akumulatora przez długi okres czasu.
4) Nie wolno obciążać narzędzia trzymając język spustowy z regulacją prędkości wciśnięty do połowy (tryb regulacji prędkości) tak, że silnik staje.
5) Aby zapobiec obrażeniom ciała podczas użytkowania narzędzia, należy je przez cały czas trzymać stabilnie i nie wymachiwać nim.
6) Należy upewnić się, że w miejscu, gdzie będą prowadzone prace, nie przebiegają ukryte rury gazowe lub wodociągowe. Zetknięcie narzędzia z ukrytymi rurami lub przewodami grozi porażeniem elektrycznym albo wyciekiem wody lub ulatnianiem gazu.
7) Należy zapewnić stabilność obrabianego przedmiotu.
8) Kontrolować narzędzie pod kątem uszkodzonych części.

• Przed przystąpieniem do eksploatacji skontrolować osłone zabezpieczającą i pozostałe części pod kątem ewentualnych uszkodzeń.
• Sprawdzić koniecznie prawidłowe działanie narzędzia i wszystkich jego funkcji.
• Sprawdzić wyregulowanie wszystkich ruchomych i nieruchomołych części, aby mieć pewność, że są prawidłowo zamo-cowane i nie noszą śladów uszkodzeń. Sprawdzić wszystkie części narzędzia pod kątem nietypowego funkcjonowania.

9) Przy próbie naprawy osłony zabezpieczającej lub innych części postępować zgodnie ze wskazówkami podanymi w instrukcji obsługi. W przypadku gdy instrukcja nie zawiera żadnym wskazówek, narzędzie należy dostarczyć z powrotem do punktu zakupu, aby zlecić naprawę.

10) Jeżeli podczas pracy narzędzie mocno nagrze-wa się, należy zlecić jego serwis i naprawę.

11) W celu uniknięcia potencjalnych obrażeń, twarz i ręce należy chronić przed wiertłem i wiórami.

12) Narzędzia nie należy obsługiwać w rękawicach, gdyż mogą one zostać pochwycone przez wiertło, co grozi obrażeniami.

13) Styki akumulatora, wióry spiralne oraz osprzęt narzędzia, na przykład wiertła, mają bardzo wysoką temperaturę bezpośrednio po zakończeniu pracy. Nie wolno ich dotykać z uwagi na ryzyko poparzenia.

Symbol Znaczenie
V	Wolty
——	Prąd stały
n_0	Prędkość bez obciążenia
... min^-1	Liczba obrotów lub oscylacji na minutę
Ah	Pojemność elektryczna akumulatora
	Tylko obroty
	Przed użyciem przeczytać instrukcję obsługi.
	Tylko do użytku w pomieszczeniach.

OSTRZEŻENIE

- Nie wolno stosować innych akumulatorów niż akumulatory marki Panasonic przeznaczone do pracy w narzędziach akumulatorowych.

- Firma Panasonic nie ponosi żadnej odpowiedzialności za szkody lub wypadki spowodowane użyciem regenerowanych lub podrabianych akumulatorów.

- Akumulatorów nie wolno wrzucać do ognia. Należy je chronić przed zbyt wysoką temperaturą.

- Należy uważać, aby metalowe przedmioty nie dotykały styków akumulatora.

- Akumulatora nie wolno przenosić ani przechowywać w tym samym pojemniku razem z gwoźdźmi lub podobnymi przedmiotami metalowymi.

- Akumulatora nie wolno ładować w miejscu, gdzie panują wysokie temperatury, na przykład w pobliżu ognia lub w miejscu bezpośrednio nasłonecznionym. W przeciwnym razie akumulator może ulec przegrzaniu, zapalić się lub eksplodować.

- Po wyjęciu akumulatora z narzędzia lub ładowarki zawsze należy zakładać osłonę akumulatora. W przeciwnym razie może dojść do zwarcia styków akumulatora, co grozi pożarem.

- Popsuty akumulator należy wymienić na nowy. Dalsze użytkowanie uszkodzonego akumulatora grozi generowaniem ciepła, zapłonem lub rozerwaniem akumulatora.

- Aby nie doszło do wycieku elektrolitu, przegrzania, emisji dymu, pożaru i rozerwania, w trakcie obsługi naszych elektronarzędzi akumulatorowych (narzędzie zasadnicze/akumulator/tadowarka) należy postępować zgodnie z poniższymi zaleceniami.

- Akumulator należy zabezpieczyć przed osiadającymi skrawkami materiału lub kurzem. - Przed odstawieniem akumulatora na przechowanie należy oczyścić go ze skrawków materiału i kurzu, założyć plastikową „osłonę styków” w kolorze czerwonym, po czym umieścić akumulator w skrzynce narzędziowej w taki sposób, aby nie stykał się z metalowymi przedmiotami (śruby, gwoździe itp.). Uszkodzenia spowodowane przez przedmioty znajdujące się luzem w skrzynce nie podlegają gwarancji.

- Narzędzi akumulatorowych nie wolno używać w następujący sposób. (Może bowiem dojść do emisji dymu, pożaru lub rozerwania)

- Używać lub pozostawiać w miejscach narażonych na opady deszczu lub wilgoć - Używać po zanurzeniu w wodzie

III. MONTAŻ

Mocowanie lub wyciąganie końcówki UWAGA:

Należy odłączyć akumulator od urządzenia zasadniczego lub ustawić przełącznik w środkowej pozycji (blokada przełącznika).

Opisywane urządzenie zasadnicze jest wyposażone w bezkluczykowy uchwyt wiertarski.

1. Mocowanie

Wsunąć końcówkę i, aby ją porządnie zacisnąć, obracać kołnierzem blokującym w kierunku zgodnym z ruchem wskazówek zegara (patrząc od przodu) do momentu, aż nie będzie już słychać charakterystycznych kliknięć. [Fig.1]

1. Wyciąganie

Obrócić kołnierz blokujący w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od przodu), po czym wyjąć końcówkę. [Fig.2]

UWAGA:

W przypadku występowania nadmiernego luzu w uchwycie, należy zamocować w nim wiertło i otworzyć szczęki uchwytu obracając kołnierzem blokującym, po czym dokręcić śrubę (lewozwojną) śrubokrętem obracając nim przeciwnie do ruchu wskazówek zegara (patrząc od przodu). [Fig.3]

Mocowanie lub wyciąganie akumulatora UWAGA:

Po wyjęciu akumulatora z urządzenia zasadniczego, lampka na panelu sterowania może na krótko się zaświecić. Nie świadczy to o usterce.

1. W celu zamocowania akumulatora: [Fig.4] Wyrównać widoczne znaczniki i podłączyć akumulator. Wsunąć akumulator do oporu, aż wskoczy na swoje miejsce.

2. Odłączanie akumulatora: [Fig.4] Docisnąć przycisk i wysunąć akumulator w przód.

IV. OBSŁUGA

OSTRZEŻENIE!

- Z uwagi na potencjalną szkodliwość, nie wolno wdychać dymu z urządzenia zasadniczego ani akumulatora.

[Urzadzenie zasadnicze]

PRZESTROGA

Przed odstawieniem na przechowanie lub przeniesieniem narzędzia, dźwignię prawo/ lewo należy ustawić w pozycji środkowej (blokada przełącznika).

UWAGA:

Należy zachować ostrożność, aby z językiem spustowym przełącznika nie stykały się żadne przedmioty.

Obsługa przełącznika i dźwigni prawo/ lewo [Fig.5]

Popchnąć dźwignię w odpowiednim kierunku, aby przełączyć obroty na prawe lub lewe. Przed przystąpieniem do pracy sprawdzić ustawienie dźwigni.

PRZESTROGA:

Między momentem pociągnięcia za język spustowy a załączeniem obrotów może występować pewne opóźnienie. Nie świadczy to o usterce.

PRZESTROGA:

Aby nie doszło do uszkodzenia, nie wolno korzystać z przełącznika prawo/lewo dopóki końcówka nie zatrzyma się całkowicie.

Ustawienie momentu obrotowego sprzęgła Wyregulować moment obrotowy wybierając jedno z 18 ustawień sprzęgła lub pozycję „

PRZESTROGA:

• Przed przystąpieniem do faktycznie wykonywanej operacji należy ustawić sprzęgło na ten znak ◀Fig.6].
• Jeżeli pierścienia sprzęgła nie można ustawić w pozycji „wiercenie” po wkręcaniu z użyciem funkcji sprzęgła, wówczas pierścień sprzęgła należy ustawić w pozycji 1 i uruchomić na moment sprzęgło.

Dobór prędkości

W zależności od zastosowania należy dobrać niższą lub wyższą prędkość. [Fig.7]

Im mocniej pociągamy za język spustowy z płynną regulacją prędkości, tym wyższą prędkość uzyskamy.

PRZESTROGA:

- Przed użyciem należy sprawdzić przełącznik wyboru prędkości.

• Z niskiego biegu należy korzystać, gdy podczas pracy wymagany jest wysoki moment obrotowy. (Korzystanie z wysokiego biegu przy dużym obciążeniu grozi przeciążeniem silnika i ewentualną awarią.)
• Aby nie doszło do nadmiernego wzrostu temperatury powierzchni narzędzia, nie należy używać narzędzia nieprzerwanie stosując dwa lub większą liczbę akumulatorów. Narzędzie potrzebuje pewnego czasu na schłodzenie przed zmianą akumulatora.
• Należy uważać, aby podczas pracy nie zasłaniać otworów wentylacyjnych po obu stronach urządzenia zasadniczego. Zasłonięcie ich grozi przegrzaniem narzędzia i uszkodzeniem silnika.
• NIE wolno przeciązać narzędzia (silnika). Można w ten sposób uszkodzić narzędzie.
• Podczas pracy unikać wdychania powietrza z otworów wentylacyjnych, gdyż przy dużym obciążeniu powietrze to może być gorące, co grozi obrażeniami.

Funkcja regulacji prędkości

Ustawianie maksymalnej prędkości.

1. Nacisnąć przycisk ustawiania prędkości/przycisk trybu gwintowania (L) i wybrać prędkość.
   Prędkość zmienia się kolejno od ustawienia H (wysoka), M (średnia), L (niska) i OFF (WYL) (lampka wyłączona).

2. Aby wyłączyć ją, należy wybrać ustawienie OFF.

Wyświetlacz	Tryb niskiej prędkości
H ok. 300 min	-1 (obr./min)
M ok. 200 min	-1 (obr./min)
L ok. 150 min	-1 (obr./min)
OFF Zwykła	prędkość18 V ok. 530 min -1 (obr./min)14,4 V ok. 430 min -1 (obr./min)

Wyświetlacz	Tryb wysokiej prędkości
H ok. 1000 min	-1 (obr./min)
M ok. 670 min	-1 (obr./min)
L ok. 500 min	-1 (obr./min)
OFF Zwykła	prędkość18 V ok. 1800 min -1 (obr./min)14,4 V ok. 1450 min -1 (obr./min)

• Ustawienie domyślne: OFF (WYL)

• Po wybraniu ustawień H, M, L prędkość jest taka sama zarówno w przypadku korzystania z akumulatora 14,4 V jak i 18 V.
• W przypadku wyboru trybu wysokiej prędkości, prędkość jest ustawiana zgodnie z powyższą tabelą.

Tryb gwintowania

• Niezależnie od położenia dźwigni prawo/lewo (E), każde naciśnięcie języka spustowego powoduje przełączenie wiertarki między pracą „w prawo” i „w lewo”.
  Podczas pracy należy sprawdzać lampki „FWD” (w prawo) i „REV” (w lewo).
  Lampka świeci w zależności od obrotów „w prawo” lub „w lewo”.

UWAGA:

• Podczas korzystania w trybie gwintowania wiertło do gwintowania może ulec uszkodzeniu, dlatego przed użyciem pierścień sprzęgła należy ustawić w pozycji 1.
• W zależności od kształtu, typu i stanu powierzchni, narzędzia z końcówkami (wiertła do gwintowania) mogą się ślizgać podczas pracy.

Aby zapewnić bezpieczną i dokładną pracę, przed rozpoczęciem pracy lub w jej trakcie należy sprawdzić, czy narzędzie z końcówką (wiertło do gwintowania) jest bezpiecznie dokręcone za pomocą bezkluczykowego uchwytu wiertarskiego. W celu dokładniejszego wykonywania pracy należy również używać narzędzia (wiertła do gwintowania) z końcówką sześciokątną o dużej sile trzymania.

- Tryb gwintowania zostanie anulowany, gdy żadna czynność nie zostanie wykonana przez około 5 minut, lub natychmiast po wyjęciu baterii.

Ustawienia trybu gwintowania

1. Nacisnąć przycisk ustawiania prędkości/ przycisk trybu gwintowania (L) i przytrzymać przez co najmniej 2 sekundy.
   Zacznie świecić lampka „FWD” (w prawo).

2. W trybie gwintowania nacisnąć przycisk ustawiania prędkości/przycisk trybu gwintowania (L), aby zmienić prędkość obrotów. Prędkość zmienia się kolejno od ustawienia L (niska), H (wysoka), M (średnia).

UWAGA:

• Aby anulować tryb gwintowania, nacisnąć przycisk ustawiania prędkości/przycisk trybu gwintowania (L) i przytrzymać przez co najmniej 2 sekundy.
  Lampka trybu gwintowania się wyłączy.

- W trybie gwintowania prędkość obrotowa jest taka sama zarówno dla napięcia silnika 18 V DC, jak i 14,4 V DC.

Oświetlenie LED z 3 trybami pracy

Naciśnięciem przycisku oświetlenia wybrać ustawienie podświetlenia.

Świeci - Stale

Wybór przez naciśnięcie przycisku oświetlenia. Oświetlenie uruchamiane naciśnięciem języka spustowego przełącznika. Pozostaje ono włączone przez około 5 minut, nawet jeśli narzędzie nie jest używane, po czym zostaje automatycznie wyłączone z uwagi na oszczędzanie energii.

Świeci - Z językiem spustowym

Ponowne naciśnięcie przycisku oświetlenia powoduje przełączenie do trybu, w którym oświetlenie jest włączone tylko, gdy język spustowy jest naciśnięty.

Wyłączona

PRZESTROGA:

Nie należy korzystać z niej jak ze zwykłej latarki, gdyż nie ma ona wystarczającej jasności.

PRZESTROGA: NIE PATRZEĆ W WIĄZKĘ ŚWIATŁA.

Używanie elementów sterujących lub regulacyjnych albo wykonywanie procedur innych niż tu podane grozi ekspozycją na niebezpieczne promieniowanie.

Wskaźnik poziomu naładowania akumulatora

Nacisnąć przycisk poziomu naładowania akumulatora.

UWAGA:

W następujących przypadkach wskaźnik nie pokaże poziomu naładowania akumulatora przez naciśnięcie tego przycisku.

• Przy braku zasilania narzędzia.
• Bezpośrednio po podłączeniu akumulatora
• Urządzenie zasadnicze lub przycisk poziomu naładowania akumulatora nie były obsługiwane przez ok. pięć minut. Po naciśnięciu języka spustowego przełącznika ponownie nacisnąć przycisk poziomu naładowania akumulatora.

Wskaźnik		Stan akumulatora
	Podświetlone 3 lampki	W przypadku pełnegonaładowania lub wysokiego poziomunaładowania
	Podświetlone 2 lampki	Poziom naładowania 60%
	Podświetlona 1 lampka	Niski poziom- Wkrótce będzie potrzebne naładowanie
	Migające 3 lampki	Rozładowany- Wymaganenatychmiastowenaładowanie

Funkcja blokady końcówki

1. Przy zablokowanej końcówce i bez naciskania języka spustowego przełącznika narzędzie można używać jako zwykłego śrubokręta (maks. do 22,6 N•m, 230 kgf•cm, 199 in•lbs).
2. Wspomniana funkcja jest przydatna przy osadzaniu wkrętów wymagających większego momentu obrotowego niż maksymalny moment obrotowy wkrętarki (pozycja na sprzęgle), na przykład przy dokręcaniu wkrętów lub poluzowywaniu bardzo mocno dokręconych wkrętów. [Fig.8]

Zmiana lokalizacji zaczepu paska [Fig.9]

Zaczep paska można zamocować z jednej lub drugiej strony narzędzia.

OSTRZEŻENIE!

- Zaczep paska należy koniecznie solidnie przymocować do urządzenia zasadniczego za pomocą dobrze dokręconej śruby.

OSTRZEŻENIE!

• Co pewien czas należy sprawdzić siłę dokręcenia śruby. W przypadku stwierdzenia poluzowania, należy ją porządnie dokręcić.
• Jeżeli narzędzie wisi na zaczepie paska, należy unikać wykonywania skoków lub biegania.
• W przypadku narzędzia zawieszonego na pasie biodrowym za pomocą zaczepu paska, nie mogą być w nim zamontowane końcówki do wkręcania. Ostro zakończony przedmiot, na przykład wiertło, może spowodować obrażenia lub wypadek.

Sposób korzystania z magazynka zapasowych końcówek

1. Przechowywanie zapasowych końcówek.

1 Wyjąć akumulator.
2 Wcisnąć całkowicie końcówkę do magazynka zapasowych końcówek w sposób, który przedstawia [Fig.10].

1. Wyjmowanie zapasowej końcówki z magazynka. [Fig.11]

1 Wyjąć akumulator.
2 Wyciągnąć czubek końcówki z tyłu zapasowej końcówki i wyjąć końcówkę.

Funkcje ostrzegania

(1) Ostrzeżenie o przegrzaniu

Wyłączona (normalna praca)

Świeci: Przegrzanie (silnik)

Miga: Przegrzanie (akumulator)

Sygnalizuje wstrzymanie operacji z uwagi na przegrzanie silnika lub akumulatora.

• Po uruchomieniu funkcji ochrony przed przegrzaniem należy odczekać aż narzędzie porządnie ostygnie (co najmniej 30 minut). Gdy lampka ostrzegawcza przegrzania zgaśnie, narzędzie jest gotowe do użycia.
• Należy unikać takich sposobów użytkowania narzędzia, które powodują częste załączanie funkcji ochrony przed przegrzaniem.

- Wydajność akumulatora EY9L42 pogarsza się znacząco w temperaturze 10°C i poniżej ze względu na warunki pracy i inne czynniki.

(2) Ostrzeżenie o zmniejszeniu napięcia

Trzy lampki migające

Jeżeli narzędzie zostanie poddane nagłemu obciążeniu podczas eksploatacji, które spowoduje zablokowanie silnika, wówczas może zostać aktywowany

czujnik zapobiegający nadmiernemu rozładowaniu i może migać lampka ostrzegawcza niskiego poziomu naładowania akumulatora. Lampka przestanie migać po ustaleniu przyczyny zablokowania silnika i kilkakrotnym naciśnięciu języka spustowego.

[Akumulator]

Prawidłowa eksploatacja akumulatora [Fig.12]

• Optymalny okres eksploatacji można uzyskać przechowując akumulator litowo-jonowy po pracy w stanie nienaładowanym.
• Miejsce pracy podczas korzystania z akumulatora powinno być dobrze wentylowane.

Bezpieczne użytkowanie

- Jeżeli akumulator nie jest dobrze podłączony, po ustawieniu przełącznika w pozycji włączenia zacznie migać lampka ostrzegawcza przegrzania oraz lampka ostrzegawcza niskiego poziomu naładowania akumulatora sygnalizujące, że nie można bezpiecznie wykonać operacji i urządzenie zasadnicze nie będzie obracać się w zwykły sposób. Akumulator należy wsunąć do narzędzia do oporu, aż zniknie etykieta w kolorze czerwonym lub żółtym.

- Korzystać wyłącznie z akumulatorów wielokrotnego użytku do narzędzi Panasonic. Nie korzystać z akumulatorów modyfikowanych (w tym akumulatorów, które były rozebrane i, w których części były wymieniane).

- Nie używać zużytych akumulatorów. Istnieje ryzyko przegrzania, zapłonu lub wybuchu.

- Jeśli z akumulatora wycieka płyn, należy wstrzymać użycie, trzymać narzędzie z dala od ognia i zwrócić niezwłocznie do sklepu.

- Zamocować akumulator, wsuwając go w odpowiednie miejsce, aż żółte i czerwone oznaczenia nie będą widoczne. Upewnić się, iż akumulator jest dobrze zamocowany.

- Niewykonanie tego może spowodować poparzenie.

- Zakres temperatur użytkowania dla akumulatorów litowo-jonowych to od 0 do 40 stopni. - Użycie akumulatorów schłodzonych poniżej zera, np. w chłodniejszych obszarach północnych, może spowodować nieprawidłowe funkcjonowanie urządzenia. W takich przypadkach należy pozostawić akumulator w miejscu o temperaturze 10 lub więcej stopni na jedną lub więcej godzin przed użyciem i używać urządzenie dopiero po rozgrzaniu akumulatora.

[Ladowarka]

Ładowanie

PRZESTROGA:

1) Jeżeli temperatura akumulatora spadnie mniej więcej poniżej -10^ , ładowanie zostanie automatycznie przerwane, aby zapobiec degradacji akumulatora.
2) Zakres temperatur otoczenia jest między 0°C a 40°C. Korzystanie z akumulatora w temperatu- rze poniżej 0°C może objawiać się niepra- widłowym działaniem narzędzia.
3) Z ładowarki należy korzystać w temperaturze między 0°C a 40°C i ładować akumulator w temperaturze zbliżonej do temperatury akumulatora. (Różnica między temperaturą akumulatora a temperaturą otoczenia w miejscu ładowania nie powinna przekraczać 15°C.)
4) W przypadku ładowania zimnego akumulatora (poniżej 0°C) w ciepłym miejscu, należy pozostawić akumulator w tym miejscu i odcze-kać co najmniej jedną godzinę, aby akumulator ogrzał się do temperatury otoczenia.
5) W przypadku ładowania więcej niż dwóch akumulatorów pod rząd, ładowarkę należy schłodzić.
6) Trzymając ładowarkę lub przy innych okazjach, nie wolno wkładać palców do otworu ze stykami.
7) Nieużywaną ładowarkę należy odłączyć od zasilania.
8) Ładowarkę należy przechowywać w temperaturze od 0 do 40 stopni, natomiast akumulator ładować w temperaturze zbliżonej do temperatury przechowywania.

- W przypadku ładowania akumulatora w temperaturze poniżej 0 stopni, pełne ładowanie zapewni tylko około 50% normalnego czasu pracy. Rozpocząć ładowanie po 1 godzinie lub dłuższym czasie w zalecanej temperaturze.

9) Nie ładować akumulatora w miejscu słabo wietrzonym.

UWAGA:

W momencie zakupu akumulator nie jest w pełni naładowany. Przed użyciem akumulator należy koniecznie naładować.

Sposób ładowania

1. Podłączyć ładowarkę do gniazda prądu zmiennego.

UWAGA:

Przy podłączaniu ładowarki do źródła prądu zmiennego mogą pojawić się iskry. Nie stanowi to jednak problemu, jeśli chodzi o bezpieczeństwo.

1. Dobrze zainstalować akumulator w ładowarce.

1 Wyrównać znaczniki i umieścić akumulator we wnęce w ładowarce.

UWAGA:

Nie na wszystkich akumulatorach występują znaczniki (S) (na stronie 2).

2 Wsunąć w kierunku strzałki. [Fig.13]

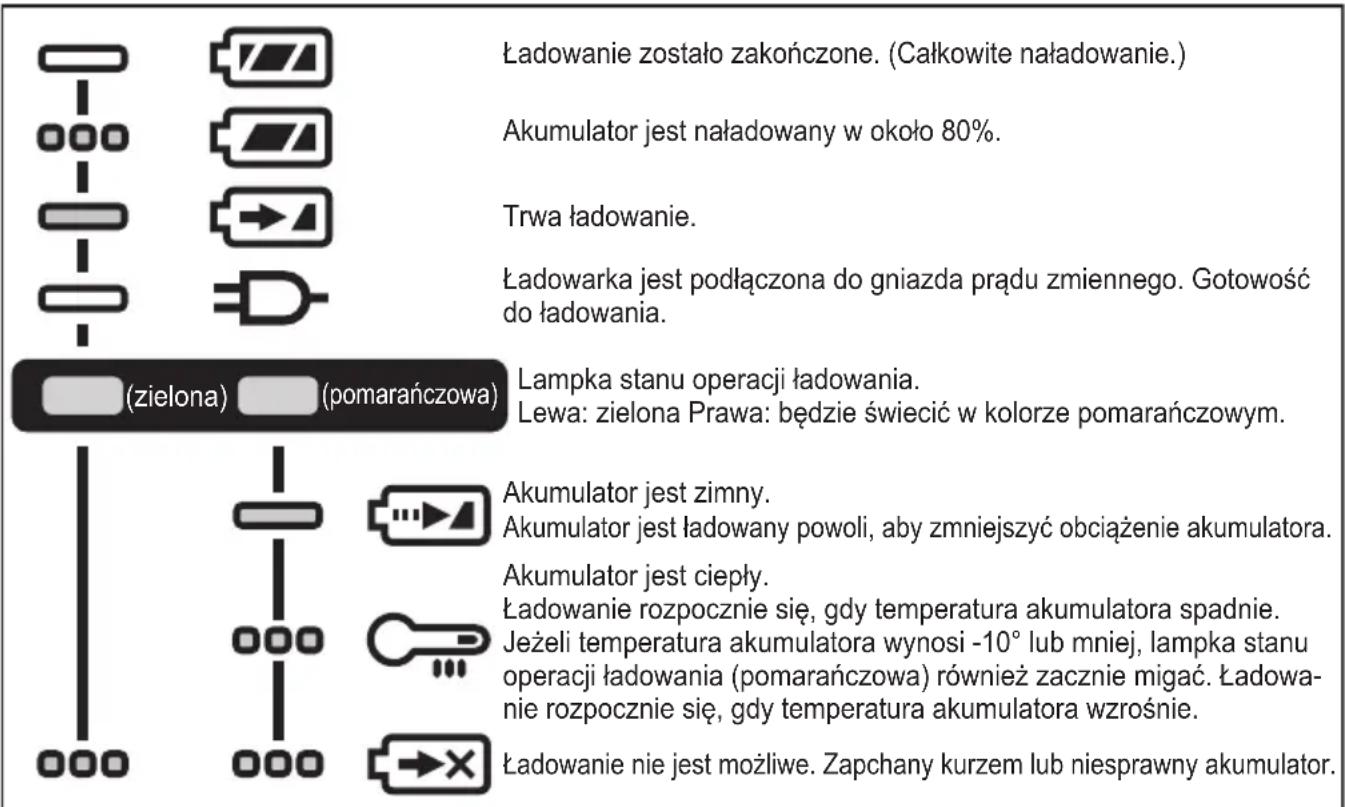

1. Podczas ładowania świeci lampka ładowania. Po zakończeniu ładowania, wewnętrzny elektroniczny układ przełączający zostanie automatycznie aktywowany, aby nie doszło do przeładowania.

- Ładowanie nie rozpocznie się dopóki akumulator jest gorący (na przykład bezpośrednio po zakończeniu uciążliwej operacji). Do momentu obniżenia się temperatury akumulatora będzie migać lampka oczekiwania w kolorze pomarańczowym. Wówczas ładowanie rozpocznie się automatycznie.

1. Gdy akumulator jest naładowany mniej więcej w 80%, zacznie powoli migać lampka ładowania (zielona).

2. Po zakończeniu ładowania, lampka ładowania w kolorze zielonym gaśnie.

3. Jeżeli temperatura akumulatora wynosi 0°C lub mniej, czas całkowitego naładowania akumulatora jest dłuższy niż standardowy czas ładowania akumulatora. Nawet jeśli akumulator jest całkowicie naładowany, będzie on miał zaledwie mniej więcej 50% mocy w porównaniu z całkowicie naładowanym akumulatorem w warunkach normalnej temperatury roboczej.

4. Jeżeli lampka ładowania (zielona) nie gaśnie, należy zasięgnąć porady w autoryzowanym punkcie sprzedaży.

5. Po ponownym włożeniu do ładowarki całkowicie naładowanego akumulatora, zapali się lampka ładowania. Po kilku minutach lampka ładowania w kolorze zielonym zgaśnie.

6. Akumulator można wyciągnąć trzymając wciśnięty przycisk zwolnienia blokady akumulatora. [Fig.13]

SYGNALIZACJA WIZUALNA

Ładowanie zostało zakończone. (Całkowite naładowanie.) Akumulator jest naładowany w około 80%. Trwa ładowanie. Ładowarka jest podłączona do gniazda prądu zmiennego. Gotowość do ładowania. Lampka stanu operacji ładowania. Lewa: zielona Prawa: będzie świecić w kolorze pomarańczowym. (zielona) (pomarańczowa) Akumulator jest zimny. Akumulator jest ładowany powoli, aby zmniejszyć obciążenie akumulatora. Akumulator jest ciepły. Ładowanie rozpocznie się, gdy temperatura akumulatora spadnie. Jeżeli temperatura akumulatora wynosi -10° lub mniej, lampka stanu operacji ładowania (pomarańczowa) również zacznie migać. Ładowanie rozpocznie się, gdy temperatura akumulatora wzrośnie. Ładowanie nie jest możliwe. Zapchany kurzem lub niesprawny akumulator.

Wyłączona Świeci

Miga

Recykling akumulatorów

UWAGA:

Z uwagi na ochronę środowiska i recykling materiałów, należy przekazać do utylizacji do oficjalnie wyznaczonego zakładu, jeżeli takowy istnieje w danym kraju.

Te symbole sygnalizują oddzielną zbiórkę zużytego sprzętu elektrycznego i elektronicznego lub zużytych akumulatorów.

Bardziej szczegółowe informacje znajdują się w pełnej wersji Instrukcji obsługi.

- Do czyszczenia urządzenia używać wyłącznie suchej, miękkiej szmatki.

Do czyszczenia nie wolno używać wilgotnej szmatki, rozcieńczalników, benzyny ani innych lotnych rozpuszczalników.

- W przypadku przedostania się wody do wnętrza narzędzia lub akumulatora, należy ją jak najszybciej usunąć, a narzędzie pozostawić aż wyschnie. Dokładnie usunąć kurz lub opiłki żelaza zgromadzone wewnątrz narzędzia. W przypadku jakichkolwiek problemów z obsługą narzędzia, należy zasięgnąć porady w punkcie napraw.

VI. WYPOSAŻENIE DODATKOWE

• Używać wyłącznie końcówek odpowiadających rozmiarowi uchwytu wiertarskiego.
• Uchwyt pomocniczy

WEY6470K3217

VII. DODATEK

MAKSYMALNE ZALECANE PARAMETRY

Model nr EY74A3
Napięcie silnika 14,4 V prądu stałego 18 V prądu stałego
Osadzanie wkrętów	Wkręt do elementów metalowych	M5
	Wkręt do drewna 6,8 mm 8 mm
Wiercenie	Wkręt samogwintujący 6 mm
	Do drewna 35 mm 38 mm
	Do metalu 13 mm

DODATEK GWARANCYJNY

Awarie i uszkodzenia spowodowane intensywnym zgodnym użytkowaniem (np. w fabryce na linii montażowej itp.) nie podlegają gwarancji.

UWAGA: Wskazania dotyczące wagi

Powyżej lub równe 1 kg: wskazywane jako 0,05 kg.

Poniżej 1 kg: wskazywane jako 0,01 kg.

URZĄDZENIE ZASADNICZE

Model nr		EY74A3
Napięcie silnika		14,4 V prądu stałego	18 V prądu stałego
Prędkość bez obciążenia	Niska	20 – 430 min ^-1 (obr./min)	20 – 530 min ^-1 (obr./min)
	Wysoka	70 – 1450 min ^-1 (obr./min)	70 – 1800 min ^-1 (obr./min)
Parametry uchwytu		1,5 mm – 13 mm
Moment obrotowy sprzęgła		ok. 0,5 N•m – 4,4 N•m
Całkowita długość		189 mm
CieżarZ akumulato-rem:	EY9L45	1,55 kg	—
	EY9L47	1,35 kg	—
	EY9L51	—	1,95 kg
	EY9L52	—	2,00 kg
	EY9L53	—	1,75 kg
	EY9L54	—	2,00 kg
Hałas, drgania		Informacje na dołączonej karcie
