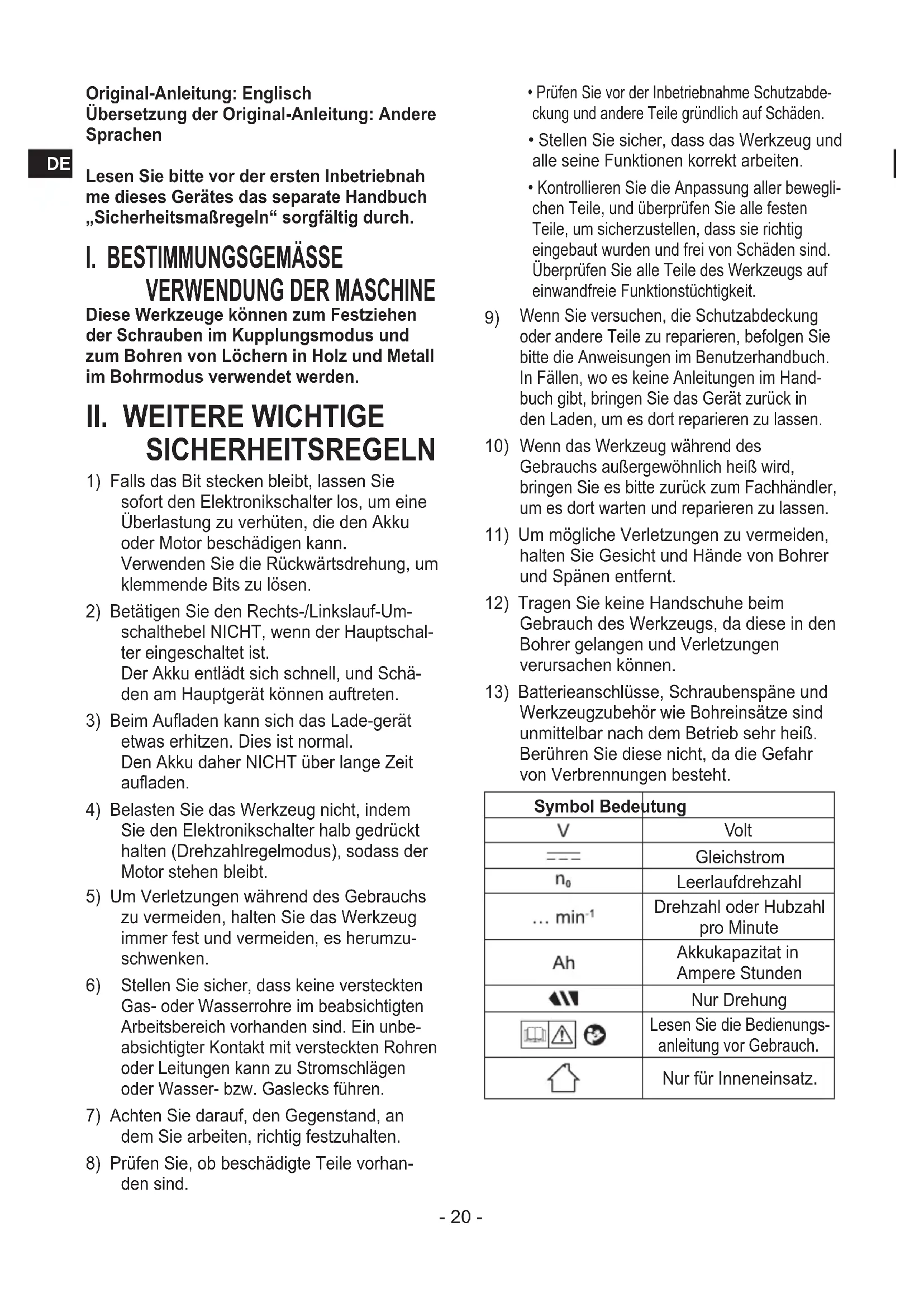

BEDIENUNGSANLEITUNG EY74A3 PANASONIC

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen Lesen Sie bitte vor der ersten Inbetriebnah me dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. BESTIMMUNGSGEMÄSSE

VERWENDUNG DER MASCHINE

Diese Werkzeuge können zum Festziehen der Schrauben im Kupplungsmodus und zum Bohren von Löchern in Holz und Metall im Bohrmodus verwendet werden.

II. WEITERE WICHTIGE

1) Falls das Bit stecken bleibt, lassen Sie

sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.

2) Betätigen Sie den Rechts-/Linkslauf-Um-

schalthebel NICHT, wenn der Hauptschal- ter eingeschaltet ist. Der Akku entlädt sich schnell, und Schä- den am Hauptgerät können auftreten.

3) Beim Auaden kann sich das Lade-gerät

etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit auaden.

4) Belasten Sie das Werkzeug nicht, indem

Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

5) Um Verletzungen während des Gebrauchs

zu vermeiden, halten Sie das Werkzeug immer fest und vermeiden, es herumzu- schwenken.

Stellen Sie sicher, dass keine versteckten Gas- oder Wasserrohre im beabsichtigten Arbeitsbereich vorhanden sind. Ein unbe- absichtigter Kontakt mit versteckten Rohren oder Leitungen kann zu Stromschlägen oder Wasser- bzw. Gaslecks führen.

7) Achten Sie darauf, den Gegenstand, an

dem Sie arbeiten, richtig festzuhalten.

8) Prüfen Sie, ob beschädigte Teile vorhan-

• Prüfen Sie vor der Inbetriebnahme Schutzabde- ckung und andere Teile gründlich auf Schäden.

• Stellen Sie sicher, dass das Werkzeug und alle seine Funktionen korrekt arbeiten.

• Kontrollieren Sie die Anpassung aller bewegli- chen Teile, und überprüfen Sie alle festen Teile, um sicherzustellen, dass sie richtig eingebaut wurden und frei von Schäden sind. Überprüfen Sie alle Teile des Werkzeugs auf einwandfreie Funktionstüchtigkeit.

Wenn Sie versuchen, die Schutzabdeckung oder andere Teile zu reparieren, befolgen Sie bitte die Anweisungen im Benutzerhandbuch. In Fällen, wo es keine Anleitungen im Hand- buch gibt, bringen Sie das Gerät zurück in den Laden, um es dort reparieren zu lassen. 10) Wenn das Werkzeug während des Gebrauchs außergewöhnlich heiß wird, bringen Sie es bitte zurück zum Fachhändler, um es dort warten und reparieren zu lassen.

11) Um mögliche Verletzungen zu vermeiden,

halten Sie Gesicht und Hände von Bohrer und Spänen entfernt.

12) Tragen Sie keine Handschuhe beim

Gebrauch des Werkzeugs, da diese in den Bohrer gelangen und Verletzungen verursachen können.

13) Batterieanschlüsse, Schraubenspäne und

Werkzeugzubehör wie Bohreinsätze sind unmittelbar nach dem Betrieb sehr heiß. Berühren Sie diese nicht, da die Gefahr von Verbrennungen besteht. Symbol Bedeutung Volt Gleichstrom Leerlaufdrehzahl Drehzahl oder Hubzahl pro Minute Akkukapazitat in Ampere Stunden Nur Drehung Lesen Sie die Bedienungs- anleitung vor Gebrauch. Nur für Inneneinsatz.- 21 -

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschi- ne ausgelegt sind.

• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.

• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.

• Achten Sie darauf, dass keine Metallgegen- stände mit den Kontakten des Akkus in Berührung kommen.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnli- chen Metallgegenständen im selben Behälter.

• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.

• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Ande- renfalls könnten die Akkukontakte kurzgeschlos- sen werden, was zu einem Brand führen kann.

• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortge- setzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

• Um Leckagen, Überhitzung, Rauchentwick- lung, Brände und Explosionen zu verhin- dern, befolgen Sie beim Umgang mit unseren Akku-Elektrowerkzeugen (Haupt- teil/Akku/Ladegerät) diese Anweisungen. - Lassen Sie kein Bohrklein oder Staub auf den Akku fallen. - Bevor Sie den Akku wieder verstauen, entfernen Sie das gesamte Bohrklein und den Staub von ihm und bringen die rote „Kunst- stoff-Klemmenabdeckung“ an. Lagern Sie den Akku anschließend getrennt von Metallgegen- ständen (Schrauben, Nägeln usw.) im Werkzeugkoffer. Durch lose Gegenstände im Werkzeugkoffer verursachte Schäden werden nicht von der Garantie abgedeckt.

• Behandeln Sie die Akku-Elektrowerkzeuge keinesfalls wie folgt: (Es besteht die Gefahr von Rauchentwick- lung, Feuer und Explosion.) - Verwenden oder Liegenlassen in Bereichen, die Regen oder Feuchtigkeit ausgesetzt sind - Verwendung unter Wasser

Anbringen oder Abnehmen des Bits HINWEIS: Trennen Sie den Akku vom Hauptgerät ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre). Die Hauptgerät ist mit einem schlüssellosen Bohrfutter ausgestattet.

Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört. [Fig.1]

Den Knebelring entgegen dem Uhrzeiger- sinn drehen (von vorn gesehen), dann das Bit abnehmen. [Fig.2] HINWEIS: Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann die Futterklauen durch Drehen der Sperrhülse öffnen und die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen. [Fig.3] Anbringen oder Abnehmen des Akkus HINWEIS: Wenn der Akku vom Hauptgerät entfernt wird, kann das Lämpchen des Bedienfelds kurz aueuchten. Dies ist kein Defekt.

1. Zum Anbringen des Akkus: [Fig.4 ]

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.

2. Zum Entfernen des Akkus: [Fig.4 ]

Den Knopf drücken und den Akku einschieben.

• Atmen Sie nicht den vom Hauptgerät oder vom Akku ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.- 22 -

[Hauptgerät] VORSICHT Stellen Sie den Rechts-/Linkslauf-Umschalt- hebel zum Lagern oder Tragen des Werk- zeugs auf die Mittenstellung (Schaltersperre). HINWEIS: Seien Sie vorsichtig, um zu vermeiden, dass Gegenstände mit dem Auslöseschalter des Werkzeugs in Berührung kommen. Umschalten und Betätigung des Rechts-/ Linkslauf-Umschalthebels [Fig.5] Für Rechts- oder Linkslauf den Hebel drücken. Die Drehrichtung des Hebels vor dem Betrieb prüfen. VORSICHT: Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung. VORSICHT: Nicht den Rechts-/Linkslauf- Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu ver-hindern. Einstellung des Kupplungsdrehmoments Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „   “. VORSICHT:

• Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf dieses Zeichen [Fig.6].

• Wenn der Kupplungsring sich nach dem Festziehen von Schrauben mit Kupplungs- funktion nicht auf Bohrmodus einstellen lässt, den Kupplungsring auf Position 1 stellen und die Kupplung eine Sekunde lang betätigen. Wahl der Drehzahl Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl. [Fig.7] Je weiter der stufenlose Elektronikschalter hinein- gedrückt wird, desto höher wird die Drehzahl. VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschal- ter vor Gebrauch.

• Verwenden Sie eine niedrige Geschwindigkeits- stufe, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Geschwindigkeitsstufe bei Ausübung einer großen Kraft kann zu einer Überlast des Motors und möglicherweise zu Störungen führen.)

• Um übermäßigen Temperaturanstieg der Werkzeugoberäche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werk- zeug muss vor dem Akkuwechsel abkühlen.

• Achten Sie darauf, dass die Belüftungslö- cher an den Seiten des Hauptgeräts während des Betriebs nicht blockiert sind. Anderenfalls kann dies dazu führen, dass sich das Werkzeug überhitzt und dass Schäden am Motor auftreten.

• Belasten Sie das Werkzeug (den Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung des Werkzeugs kommen.

• Vermeiden Sie während des Betriebs den Kontakt mit der Abluft von den Ventilati- onsöffnungen, da diese bei hohen Belas- tungen heiß werden und u. U. zu Verlet- zungen führen können. Drehzahlregelungsfunktion Dient zum Einstellen der Höchstgeschwindigkeit.

Drücken Sie den Drehzahleinstellungsknopf/ Schraubendrehmodus-Taste (L) und wählen Sie eine Drehzahl. Die Drehzahl ändert sich zu H (hoch), M (mittel), L (niedrig) und OFF (AUS) (die Leuchte ist aus), und zwar in der genannten Reihenfolge.

Wählen Sie AUS, um die Funktion freizugeben. Anzeige Modus „Niedrig“ H Ca. 300 min

(U/min) OFF Normale Drehzahl 18 V Ca. 530 min

Anzeige Modus „Hoch“ H Ca. 1000 min

(U/min) OFF Normale Drehzahl 18 V Ca. 1800 min

• Standardeinstellung: OFF

• Die Drehzahl ist bei 14,4 V oder 18 V und Auswahl der Einstellungen H, M, L gleich.

• Wird der Modus „Hoch“ gewählt, wird die Drehzahl gemäß der oberen Tabelle festgelegt. Schraubendrehmodus

• Ungeachtet der Stellung des Rechts-/Links- lauf-Umschalthebels (E) wird bei jedem Drücken des Auslöseschalters der Bohrer zwischen „Rechtslauf“ und „Linkslauf“ umge- schaltet. Beachten Sie bei der Arbeit die Lampen „FWD“ (Rechtslauf) und „REV“ (Linkslauf). Die Lampen leuchten entsprechend dem Betrieb „Rechtslauf“ oder „Linkslauf“ auf. HINWEIS:

• Wenn Sie die Schraubendrehmodus-Funktion verwenden, kann der Gewindebohrer beschädigt werden, stellen Sie daher den Kupplungsring vor Gebrauch auf Position 1.

• Spitzenwerkzeuge (Gewindebohrer) können während der Arbeit je nach Form, Typ und Oberächenbeschaffenheit rutschen. Um eine sichere und genaue Arbeit zu gewährleisten, überprüfen Sie vor Arbeitsbe- ginn oder während der Arbeit, ob das Spitzenwerkzeug (Gewindebohrer) mit dem schlüssellosen Bohrfutter fest angezogen ist. Verwenden Sie außerdem ein Spitzenwerk- zeug (Gewindebohrer) mit Sechskantschaft mit hoher Haltekraft, wenn Sie genauer arbeiten möchten.

• Der Schraubendrehmodus wird abgebro- chen, wenn ca. 5 Minuten lang keine Bedienung ausgeführt wird, oder unmittel- bar nach dem Entfernen des Akkus. Schraubendrehmodus-Einstellungen

1. Halten Sie den/die Drehzahleinstellungs-

knopf/Schraubendrehmodus-Taste (L) 2 Sekunden lang oder länger gedrückt. Die Schraubendrehmodus-Lampe „FWD“ (Rechtslauf) leuchtet.

Im Schraubendrehmodus drücken Sie den/die Drehzahleinstellungsknopf/Schraubendrehmo- dus-Taste (L) zum Ändern der Drehzahl. Die Drehzahl wechselt in dieser Reihenfol- ge auf L (niedrig), H (hoch), M (mittel). HINWEIS:

• Zum Aufheben des Schraubendrehmodus halten Sie den/die Drehzahleinstellungs- knopf/Schraubendrehmodus-Taste (L) 2 Sekunden lang oder länger gedrückt.

• Im Schraubendrehmodus ist die Drehzahl für die Motorspannung von 18 V DC und 14,4 V DC gleich. LED-Leuchte mit 3 Modi Drücken Sie die Leuchtentaste, um die Beleuchtungseinstellung auszuwählen. Leuchten - Stetig Wählen Sie durch Drücken der Leuchten- taste aus, dass das Licht aktiviert wird, wenn der Auslöser gedrückt wird. Die Beleuchtung bleibt für ca. 5 Minuten eingeschaltet, auch wenn das Werkzeug nicht verwendet wird, schaltet sich aber dann automatisch aus, um Strom zu sparen. Leuchten - Bei Betätigung des Auslösers Durch erneutes Drücken der Leuchten- taste wechselt der Modus, sodass die Beleuchtung nur bei Drücken des Auslösers eingeschaltet wird. Aus VORSICHT: Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.- 24 -

VORSICHT: SEHEN SIE NICHT IN DEN

STRAHL. Die Verwendung von Bedienelementen, Ein-stellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen. Akkustandsanzeige Drücken Sie den Akkustandsanzeigeknopf. HINWEIS: Auf der Anzeige erscheint in folgenden Fällen nicht der Akkuladezustand, auch wenn der Knopf gedrückt wird.

• Das Werkzeug ist ausgeschaltet.

• Der Akku wurde gerade angebracht.

• Die Basiseinheit oder der Akkustandsan- zeigeknopf wurde ca. fünf Minuten lang nicht betrieben bzw. betätigt. Drücken Sie den Akkustandsanzeigeknopf erneut, nachdem Sie den Auslöseschalter gedrückt haben. Anzeige Akkustatus 3 Lampen leuchten Voll aufgeladen oder hoher Ladezustand 2 Lampen leuchten Ca. 60 % verblei- ben 1 Lampe leuchtet Niedriger Ladezustand - Baldige Auadung erforderlich 3 Lampen blinken Leer - Sofortige Auadung erforderlich Bitverriegelungsfunktion

1. Wenn der Auslöseschalter bei eingesetztem

Schraubendrehereinsatz ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis 22,6 N•m, 230 kgf•cm, 199 in•lbs).

2. Diese Funktion ist praktisch, um Schrauben

anzuziehen, die ein höheres Drehmoment als das maximale Drehmoment des Schrau- bers benötigen (Position an der Kupp- lung), um die Festigkeit einer Schraube zu überprüfen oder um eine sehr fest angezo- gene Schraube zu lösen. [Fig.8] Ändern der Befestigungsseite des Riemenhakens [Fig.9] Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden. WARNUNG!

• Unbedingt den Riemenhaken am Hauptge- rät sicher befestigen, indem die Schraube fest angezogen wird.

• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.

• Wenn das Werkzeug am Riemenhaken befestigt ist, vermeiden Sie es, zu springen oder zu rennen.

• Wenn das Werkzeug mit dem Riemenhaken am Hüftgürtel befestigt ist, bringen Sie keine Schraubereinsätze am Werkzeug an. Scharf- kantige Gegenstände wie Bohreinsätze können Verletzungen oder Unfälle verursachen. Verwendung der Ersatzbit-Ablage

1. Legen Sie Ersatzbits ab.

1 Entfernen Sie den Akku. 2 Drücken Sie es vollständig in die Ersatzbit-Ablage, wie in [Fig.10] gezeigt.

2. Nehmen Sie das Ersatzbit aus der Ablage.

[Fig.11] 1 Entfernen Sie den Akku. 2 Ziehen Sie die Bitspitze an der Rück- seite des Ersatzbits und nehmen Sie das Bit heraus.- 25 -

Warnfunktionen (1) Übertemperatur-Warnung Aus (normaler Betrieb) Leuchten: Überhitzung (motor) Blinken: Überhitzung (akku) Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung.

• Falls die Überhitzungs-Schutzfunktion akti- viert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhit- zungs-Warnlampe erlischt.

• Verwenden Sie das Tool so, dass die Überhit- zungs-Schutzfunktion nicht wiederholt akti- viert wird.

• Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darunter stark ab. (2) Akkuladungs-Warnung Drei Lampen blinken Wird die Maschine während des Betriebs einer plötzlichen Last ausge- setzt, die Blockieren des Motors verursacht, kann der Tiefentla- dungs-Schutzsensor ausgelöst werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird. [Akku] Für richtigen Gebrauch des Akkus [Fig.12]

• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.

• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes. Für den sicheren Gebrauch

• Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist, blinken die Überhit- zungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.

• Benutzen Sie für auadbare Panasonic-Geräte auch Panasonic-Akkublöcke. Meiden Sie modi- zierte Akkublöcke (einschließlich solcher, die schon mal zerlegt waren oder Ersatzteile enthalten).

• Benutzen Sie keinen abgenutzten Akkublock, ansonsten besteht Brand- oder Explosionsge- fahr durch Überhitzung.

• Tritt Flüssigkeit aus dem Akkublock, stellen Sie den Betrieb umgehend ein, halten Sie ihn von offenen Flammen fern, und suchen Sie Ihren Händler auf.

• Schieben Sie den Akkublock beim Anbringen so weit, bis die rote und gelbe Markierung nicht mehr sichtbar sind. Versichern Sie sich, dass er nicht mehr abfallen kann. - Anderenfalls riskieren Sie Verbrennungen.

• Die ideale Betriebstemperatur für Lithium-Io- nen-Akkus ist 0 bis 40 Grad Celsius. - Der Gebrauch von unter 0 Grad Celsius gekühlten Akkublocks – etwa in nördlichen Regionen – kann zu Fehlfunktionen des Gerätes führen. Lassen Sie in diesem Fall den Akkublock mindestens eine Stunde bei mindestens 10 Grad Celsius liegen, bevor Sie das Gerät wieder benutzen. [Ladegerät] Laden VORSICHT:

1) Falls die Temperatur des Akkus unter etwa

–10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.

2) Der Umgebungstemperaturbereich liegt

zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.- 26 -

Verwenden Sie das Ladegerät bei Tempe- raturen zwischen 0°C und 40°C. Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabwei- chung zwischen Akku und der Ladeumge- bung sollte nicht mehr als 15°C betragen.)

4) Wenn ein kalter Akku (von etwa 0°C oder

weniger) in einem warmen Raum aufgela- den werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

5) Den Akku abkühlen lassen, wenn er mehr

als 2× hintereinander aufgeladen wurde.

6) Stecken Sie Ihre Finger nicht in die

Kontaktöffnung, um das Ladegerät festzu- halten oder bei anderen Gelegenheiten.

7) Trennen Sie das Ladegerät vom Strom-

netz, wenn es nicht benutzt wird.

8) Lagern Sie das Ladeteil bei einer Tempe-

ratur zwischen 0 und 40 Grad Celsius. Die Temperatur beim Auaden sollte nicht zu sehr von der Lagertemperatur abweichen.

• Wird der Akkublock bei Temperaturen unter 0 Grad Celsius aufgeladen, kann sich die Ladekapazität um 50% mindern. Warten Sie mit dem Laden mindestens eine Stunde, nachdem Sie Ladeteil und Akkublock wieder in den vorgeschriebe- nen Temperaturbereich gebracht haben.

9) Laden Sie nicht in schlecht durchlüfteten

Räumen auf. HINWEIS: Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf. Ladevorgang

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS: Beim Einführen des Steckers in die Netzsteckdose kann es zu Funkenbildung kommen. Dies stellt jedoch kein Sicherheitsrisiko dar.

Setzen Sie den Akku fest in das Ladegerät ein. 1 Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladege- rätes einsetzen. HINWEIS: Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (S) zu sehen (auf Seite 2). 2 In Pfeilrichtung nach vorn schie ben. [Fig.13 ]

Während des Ladens leuchtet die Ladekont- rolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z. B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

5. Wenn der Ladevorgang beendet ist, erlischt

die grüne Ladekontrolllampe.

6. Falls die Akkutemperatur 0°C oder weniger

beträgt, dauert der Ladevorgang bis zur vollen Auadung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt.

Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minu- ten erlischt die grüne Ladekontroll-lampe.

9. Entfernen Sie den Akku, während der

Akku-Entriegelungsknopf nach oben gehal- ten wird. [Fig.13 ]- 27 -

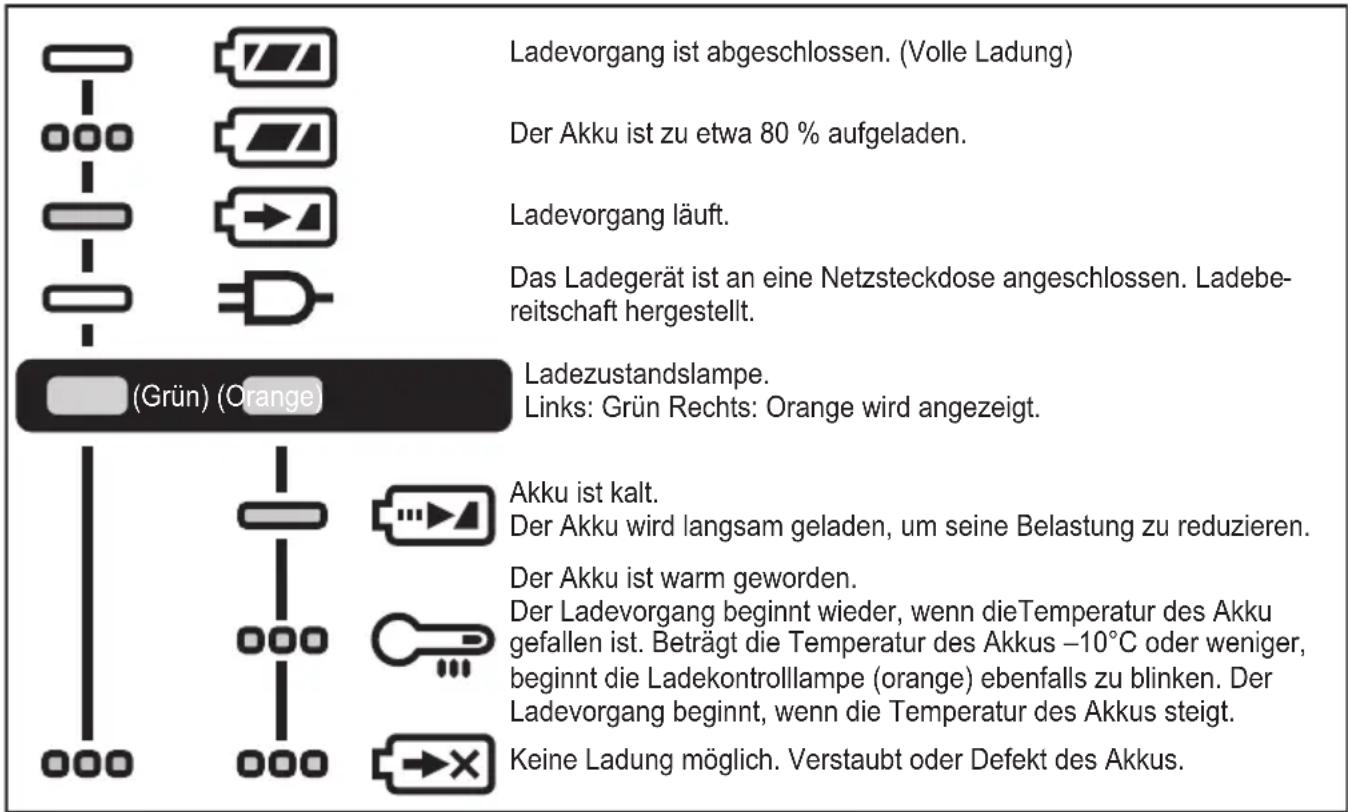

ANZEIGELAMPEN Ladevorgang ist abgeschlossen. (Volle Ladung)Der Akku ist zu etwa 80 % aufgeladen.Ladevorgang läuft.Erlischt LeuchtenBlinkenDas Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebe reitschaft hergestellt.Ladezustandslampe.Links: Grün Rechts: Orange wird angezeigt.Akku ist kalt.Der Akku wird langsam geladen, um seine Belastung zu reduzieren.Der Akku ist warm geworden.Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt.Keine Ladung möglich. Verstaubt oder Defekt des Akkus.(Grün) (Orange) Batterie-Recycling ACHTUNG: Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist. Diese Symbole kennzeichnen die getrennte Sammlung von elektrischen und elektronischen Altgeräten oder Altbatterien. Weitere Einzelheiten sind in der vollständigen Version der Bedienungs- anleitung enthalten. https://www.panasonic-powertools.eu/de/construction/dokumente.htm

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder üchtige Lösungsmittel wie Farbverdün- ner oder Benzin.

• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle.

• Verwenden Sie nur für die Futtergröße passende Bits.

Modellnr. EY74A3 Motorspannung 14,4 V DC 18 V DC Schrauben eindrehen Maschinenschraube M5 Holzschraube Φ 6,8 mm Φ 8 mm Bohren Selbstbohrende Schraube Φ 6 mm Für Holz Φ 35 mm Φ 38 mm Für Metall Φ 13 mm

Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montage- ießband usw.) sind nicht von der Garantie abgedeckt.

VIII. TECHNISCHE DATEN

HINWEIS: Gewichtsanzeige 1 kg oder mehr: angezeigt in 0,05 kg. Unter 1 kg: angezeigt in 0,01 kg. HAUPTGERÄT Modellnr. EY74A3 Motorspannung 14,4 V DC 18 V DC Leerlauf- drehzahl Niedrig 20 – 430 min

(U/min) Futterkapazität Φ 1,5 mm – Φ 13 mm Kupplungsdrehmoment Ca. 0,5 N•m – 4,4 N•m Gesamtlänge 189 mm Gewicht Mit Akku: EY9L45 1,55 kg — EY9L47 1,35 kg — EY9L51 — 1,95 kg EY9L52 — 2,00 kg EY9L53 — 1,75 kg EY9L54 — 2,00 kg Geräusche, Vibration Siehe beiliegendes Datenblatt- 29 -
