KÄYTTÖOHJE EY74A3 PANASONIC

Ladattava pora & ruuvinväännin

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

HUOMAUTUS: Kaikissa akuissa ei ole kohdistusmerkintää (S).

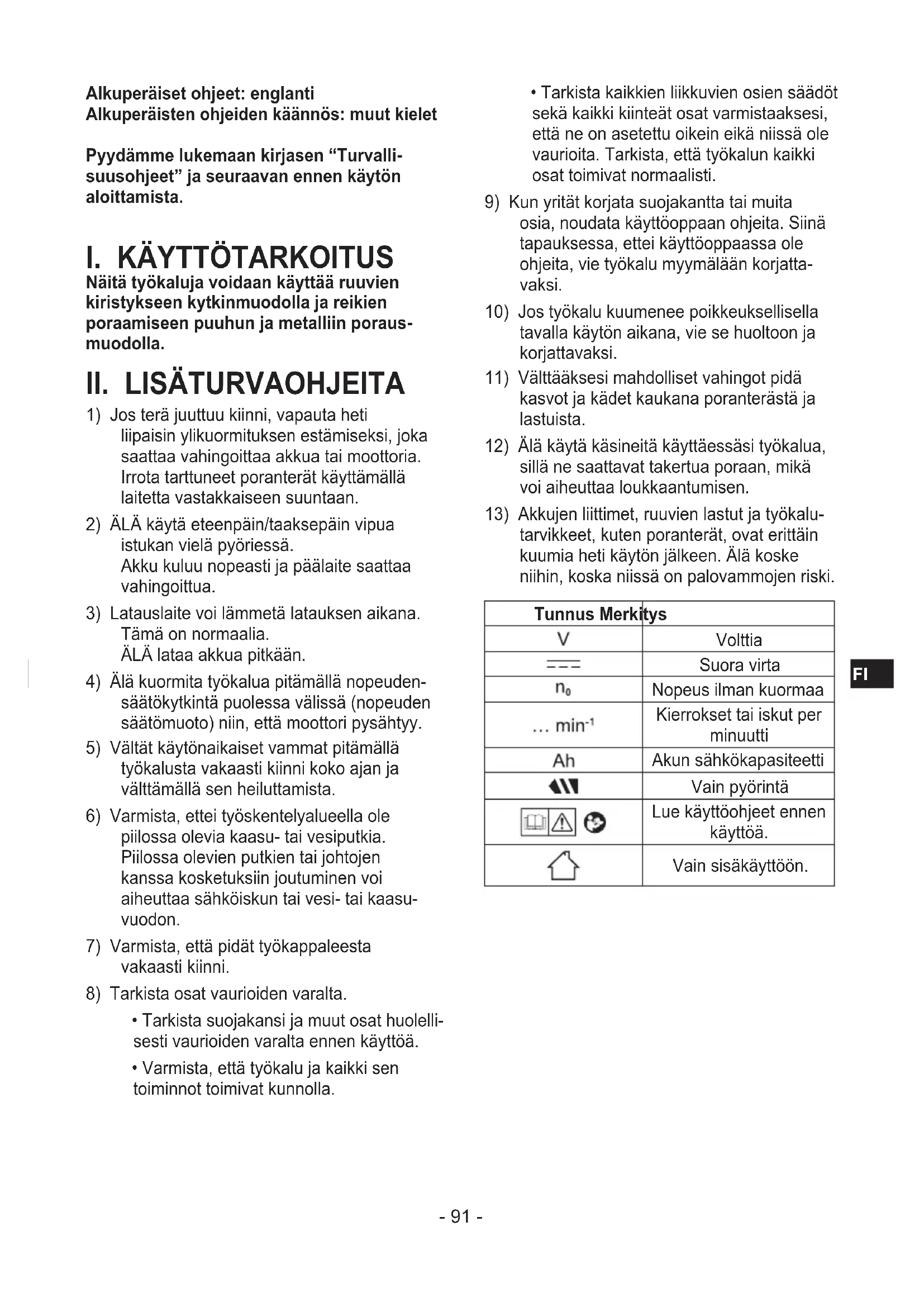

Alkuperäiset ohjeet: englanti Alkuperäisten ohjeiden käännös: muut kielet

Pyydämme lukemaan kirjasen “Turvallisuusohjeet” ja seuraavan ennen käytön aloittamista.

I. KÄYTTÖTARKOITUS

Näitä työkaluja voidaan käyttää ruuvien kiristykseen kytkinmuodolla ja reikien poraamiseen puuhun ja metalliin porausmuodolla.

1) Jos terä juuttuu kiinni, vapauta heti liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua tai moottoria. Irrota tarttuneet poranterät käyttämällä laitetta vastakkaiseen suuntaan.
2) ÄLÄ käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja päälaite saattaa vahingoittua.
3) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.
4) Älä kuormita työkalua pitämällä nopeuden-säätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.
5) Vältät käytönaikaiset vammat pitämällä työkalusta vakaasti kiinni koko ajan ja välttämällä sen heiluttamista.
6) Varmista, ettei työskentelyalueella ole piilossa olevia kaasu- tai vesiputkia. Piilossa olevien putkien tai johtojen kanssa kosketuksiin joutuminen voi aiheuttaa sähköiskun tai vesi- tai kaasuvuodon.
7) Varmista, että pidät työkappaleesta vakaasti kiinni.
8) Tarkista osat vaurioiden varalta.

- Tarkista suojakansi ja muut osat huolellisesti vaurioiden varalta ennen käyttöä.

- Varmista, että työkalu ja kaikki sen toiminnot toimivat kunnolla.

- Tarkista kaikkien liikkuvien osien säädöt sekä kaikki kiinteät osat varmistaaksesi, että ne on asetettu oikein eikä niissä ole vaurioita. Tarkista, että työkalun kaikki osat toimivat normaalisti.

9) Kun yrität korjata suojakantta tai muita osia, noudata käyttöoppaan ohjeita. Siinä tapauksessa, ettei käyttöoppaassa ole ohjeita, vie työkalu myymälään korjattavaksi.

10) Jos työkalu kuumenee poikkeuksellisella tavalla käytön aikana, vie se huoltoon ja korjattavaksi.

11) Välttääksesi mahdolliset vahingot pidä kasvot ja kädet kaukana poranterästä ja lastuista.

12) Älä käytä käsineitä käyttäessäsi työkalua, sillä ne saattavat takertua poraan, mikä voi aiheuttaa loukkaantumisen.

13) Akkujen liittimet, ruuvien lastut ja työkalutarvikkeet, kuten poranterät, ovat erittäin kuumia heti käytön jälkeen. Älä koske niihin, koska niissä on palovammojen riski.

Tunnus Merkitys
V	Volttia
——	Suora virta
n_0	Nopeus ilman kuormaa
... min^-1	Kierrokset tai iskut per minuutti
Ah	Akun sähkökapasiteetti
	Vain pyörintä
	Lue käyttöohjeet ennen käyttöä.
	Vain sisäkäyttöön.

⚠️ VAROITUS:

- Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.

- Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierräte- tyn tai väärennetyn akun käytöstä.

- Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.

- Älä anna metalliesineiden koskettaa akku- liittimiä.

- Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.

- Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.

- Kun akku on irrotettu työkalusta tai laturista pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.

- Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.

- Voit estää vuodot, ylikuumentumisen, savun muodostumisen, tulipalon ja murtumiset noudattamalla näitä ohjeita, kun käsittelet ladattavia sähkötyökalujamme (työkalun päärunko/akku/laturi).

- Älä päästä materiaalilastuja tai pölyä laskeutumaan akkuun.

- Ennen kuin laitat akun säilytykseen työkalusalkkuun, poista kaikki materiaali-lastut ja pöly akusta, kiinnitä punainen muovinen “liitinsuojus” ja aseta akku erilleen metallikohteista (ruuvit, naulat, jne.). Takuu ei kata salkussa olevien irrallisten kohteiden aiheuttamia vahinkoja.

- Älä käsittele ladattavia sähkötyökaluja seuraavilla tavoilla.

(Savun muodostumisen, tulipalon ja murtumisen vaara)

- Älä käytä paikoissa tai jätä paikkoihin, joissa se altistuu sateelle tai kosteudelle

- Älä käytä veteen upotettuna

III. KOKOAMINEN

Terän kiinnittäminen tai irrottaminen HUOMAUTUS:

Irrota akku päälaitteesta tai aseta kytkin keskiasentoon (kytkinlukko).

Päälaitteessa on pikaistukka.

1. Kiinnitys

Aseta terä paikalleen ja kiristä kääntämällä lukkorengasta myötäpäivään (edestä katsottuna), kunnes sen naksunta lakkaa. [Fig.1]

1. Irrottaminen

Käännä lukkorengasta vastapäivään (edestä katsottuna) ja irrota terä. [Fig.2]

HUOMAUTUS:

Jos kiinnityslaitteessa on liikaa väljyyttä, kiinnitä terä paikalleen ja avaa istukan kiinnikkeet kääntämällä lukkorengasta ja kiristä ruuvi (vasemmanpuoleinen ruuvi) kääntämällä sitä vastapäivään (edestä katsottuna). [Fig.3]

Akun kiinnittäminen tai irrottaminen HUOMAUTUS:

Kun akku on poistettu päälaitteesta, säätöpaneelin valo saattaa palaa lyhyen aikaa. Tämä ei ole merkki toimintahäiriöstä.

1. Akun liittäminen: [Fig.4]

Aseta korostetut kohdistuspisteet kohdakkain ja kiinnitä akku.

Siirrä akku paikalleen niin, että se lukkiutuu.

1. Akun irrottaminen: [Fig.4]

Paina painiketta ja liu'uta akkua eteenpäin.

IV. TOIMINTA

⚠️ VAROITUS!

- Älä hengitä päälaitteesta tai akusta purkautuvaa savua, sillä se saattaa olla haitallista.

[Päälaite]

TÄRKEÄ HUOMAUTUS

Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).

HUOMAUTUS:

Ole varovainen ja varmista, ettei mikään pääse kosketuksiin työkalun liipaisinkytkimen kanssa.

Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta [Fig.5]

Paina vipua eteenpäin tai taaksepäin tapahtu- vaa pyörimistä varten. Tarkista pyörimissuunta ennen käyttöä.

TÄRKEÄ HUOMAUTUS:

Kun työkalua käytetään vetämällä liipaisimesta, ennen pyörimisen alkamista voi olla hetkellinen viive. Tämä ei ole merkki toimintahäiriöstä.

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Kytkimen vääntömomentin säätö

Säädä vääntömomentti johonkin 18 kytkimen asennosta tai asentoon "♠".

TÄRKEÄ HUOMAUTUS:

- Aseta asteikko tämän merkin kohdalle [Fig.6] ennen varsinaista käyttöä.

- Jos kytkimen kahvaa ei voida asettaa "poraus"-muotoon kytkintoiminnon käytön jälkeen, aseta kytkimen kahva asentoon 1 ja käytä kytkintä sekunnin ajan.

Nopeuden valinta

Valitse pieni tai suuri nopeus käytön mukaisesti. [Fig.7]

Mitä voimakkaammin nopeuden säätökytkintä painetaan, sitä suurempi nopeus.

TÄRKEÄ HUOMAUTUS:

- Tarkista nopeusalueen valitsin ennen käyttöä.

- Käytä pienellä vaihteella, kun tarvitaan suurta vääntömomenttia. (Jos käytetään suurta vaihdetta suurta vääntömomenttia vaadittaessa, moottori saattaa ylikuormittua ja mahdollisesti vioittua.)

- Jotta työkalun pinnan liiallinen kuumeneminen saadaan estettyä, älä käytä työkalua jatkuvasti kahdella tai useammalla akulla. Työkalun on saatava jäähtyä ennen akun vaihtamista.

- Varmista, ettet tuki päälaitteen sivuilla olevia ilmanvaihtoaukkoja käytön aikana. Niiden tukkiminen voi aiheuttaa työkalun ylikuumentumisen ja moottorin vioittumisen.

- ÄLÄ kuormita työkalua (moottoria). Työkalu saattaa vahingoittua.

- Vältä ilmanvaihtoaukoista tulevan ilman kanssa kosketuksiin joutumista käytön aikana, sillä raskaan kuormituksen aikana ilma voi kuumentua ja aiheuttaa mahdollisia vammoja.

Nopeudensäätötoiminto

Maksiminopeuden asettaminen.

1. Paina nopeudenasetuspainiketta/ruuvaustilapainiketta (L) ja valitse nopeus. Nopeus vaihtuu järjestyksessä H (korkea), M (keskitaso), L (alhainen) ja OFF (POIS PÄÄLTÄ) (valo sammuu).

2. Vapauta se valitsemalla OFF.

Näyttö Alhainen tila
H Noin 300 min	-1 (rpm)
M Noin 200 min	-1 (rpm)
L Noin 150 min	-1 (rpm)
OFF Normaali nopeus
	18 V Noin 530 min -1 (rpm)
	14,4 V Noin 430 min -1 (rpm)

Näyttö Korkea tila
H Noin 1000 min	^-1 (rpm)
M Noin 670 min	^-1 (rpm)
L Noin 500 min	^-1 (rpm)
OFF Normaali nopeus
	18 V Noin 1800 min ^-1 (rpm)
	14,4 V Noin 1450 min ^-1 (rpm)

- Oletusasetus: OFF

- Nopeus on sama käytettäessä 14,4 V:a tai 18 V:a, kun H-, M-, L-asetus on valittuna.

- Jos korkeampi tila on valittu, nopeus asetetaan yläpuolella olevan taulukon mukaisesti.

Ruuvaustila

- Riippumatta eteenpäin/taaksepäin vivun (E) asennosta, pora vaihtelee “eteenpäin” ja “taaksepäin” välillä joka kerta, kun liipaisinkytkintä painetaan.

Tarkista "FWD" (eteenpäin) ja "REV" (taaksepäin) lamput työskentelyn aikana.

Lamput palavat toiminnon "eteenpäin" tai "taaksepäin" mukaan.

HUOMAUTUS:

• Käytettäessä ruuvaustilatoimintoa ruuvausterä saattaa vaurioitua, aseta siis kytkimen kahva asentoon 1 ennen käyttöä.
• Kärkityökalut (ruuvausterät) voivat luistaa työskentelyn aikana muodosta, tyypistä ja pinnan kunnosta riippuen.

Tarkista ennen työn aloittamista tai työn aikana, että kärkityökalu (ruuvausterä) on kunnolla kirstetty avaimettomaan poran kiinnityslaitteeseen, jotta turvallinen ja tarkka työskentely varmistetaan.

Käytä myös kuusikulmaista akselityyppistä kärkityökalua (ruuvausterää), jossa on suuri pitovoima, kun haluat työskennellä tarkemmin.

- Ruuvaustila peruuntuu, jos mitään toimintoa ei suoriteta noin 5 minuuttiin tai heti akun poistamisen jälkeen.

Ruuvaustilan asetukset

1. Pidä nopeudenasetuspainiketta/ruuvaustila-painiketta (L) painettuna 2 sekunnin ajan tai pidempään.

Ruuvaustilan lamppu "FWD" (eteenpäin) palaa.

1. Paina ruuvaustilassa nopeudenasetuspainiketta/ruuvaustilapainiketta (L) pyörimisno-peuden vaihtamiseksi.

Nopeus vaihtuu järjestyksessä L (alhainen), H (korkea), M (keskitaso).

HUOMAUTUS:

- Ruuvaustila peruutetaan pitämällä nopeudenasetuspainiketta/ruuvaustilapainiketta (L) painettuna 2 sekunnin ajan tai pidempään.

Ruuvaustilan lamppu sammuu.

- Ruuvaustilan aikana pyörimisnopeus on sama 18 V DC ja 14,4 V DC moottorin jännitteelle.

3 tilan LED-valo

Paina valopainiketta ja valitse valaisuasetus.

Valaistu - Jatkuva

Valitse painamalla lamppupainiketta, valo syttyy, kun liipaisinta painetaan. Valo palaa noin 5 minuuttia, vaikka työkalua ei käytettäisi, mutta sitten se sammu automaattisesti virran säästä-miseksi.

Valaistu - Liipaisimella

Painamalla uudelleen lamppupainiketta, tila muuttuu valaisuksi pelkästään liipaisinta painamalla.

Sammunut

TÄRKEÄ HUOMAUTUS:

Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.

Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.

Akun lataustason ilmaisin

Paina akun lataustason painiketta.

HUOMAUTUS:

Ilmaisin ei näytä akun lataustasoa, kun painiketta painetaan seuraavissa tapauksissa.

• Työkalu on kytketty pois päältä.
• Heti akun kiinnittämisen jälkeen
• Päälaitetta tai akun lataustason painiketta ei ole käytetty noin viiteen minuuttiin.

Paina akun lataustason painiketta uudelleen sen jälkeen, kun olet painanut liipaisinkytkimen alas.

Ilmaisin Akun tila
	3 lamppua palaa	Täyteen ladattu tai korkea lataustaso
	2 lamppua palaa	Noin 60 % jäljellä
	Yksi lamppu palaa	Alhainen taso- Vaatii latauksen pian
	3 lamppua vilkkuu	Tyhjä-Latausvaaditaan heti

Terän lukitus

1. Kun liipaisinkytkin ei ole painettuna ja ruuviavaimen terä on lukittu paikoilleen, työkalua voidaan käyttää manuaalisena ruuviavaimena (22,6 N•m, 230 kgf•cm, 199 in•lbs saakka).
2. Tämä toiminto on kätevä sellaisten ruuvien kirstykseen, jotka tarvitsevat suuremman vääntömomentin kuin ruuvinvääntimen suurin vääntömomentti (asento kytkimes-sä) ruuvin kireyden tarkistamiseen tai erittäin tiukan ruuvin irrotukseen. [Fig.8]

Vyölenkin käyttöpuolen muuttaminen [Fig.9]

Vyölenkki voidaan kiinnittää laitteen kummalle puolelle tahansa.

VAROITUS!

• Varmista, että kiinnität vyölenkin kunnolla kiinni koneen runkoon ja että ruuvi on kiristetty kunnolla.
• Tarkista ruuvin tiukkuus säännöllisesti. Jos ruuvi on löysällä, kiristä se.
• Kun työkalu on vyölenkin varassa, vältä hyppimistä tai juoksemista sen kanssa.
• Kun työkalu on kiinnitetty vyönauhaan vyölenkillä, älä kiinnitä työkaluun vääntöteriä. Teräväreunainen kohde, kuten poran terä, saattaa aiheuttaa onnettomuuden tai loukkaantumisen.

Varaterien säilytyslaatikon käyttäminen

1. Säilytä varaterät.

1 Irrota akku.

2 Paina se kokonaan varaterien säilytyslaatikkoon, kuten näytetään [Fig.10].

1. Irrota varaterä säilytyslaatikosta. [Fig.11]

1 Irrota akku.
2 Vedä terän kärkeä varaterän takapuolelta ja ota terä ulos.

Varoitustoiminnot

(1) Ylikuumenemisvaroitus

Sammunut (normaali toiminta)

Valaistu: Kuumentunut liikaa (moottori)

Vilkkuu: Kuumentunut liikaa (akku)

Osoittaa, että toiminta on pysäytetty johtuen moottorin tai akun liiallisesta kuumenemisesta.

• Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut.
• Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10 °C:n lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.

(2) Jännitteen alenemanvaroitus

Kolme lamppua vilkkuu

Jos työkaluun kohdistuu äkillinen kuorma käytön aikana, joka aiheuttaa moottorin lukittumisen, syväpurkautumisen estoanturi voi laueta, ja akun

matalan varaustason lamppu vilkkua. Lampun vilkkuminen loppuu heti, kun moottorin lukittumisen syyhyn puututaan ja liipaisin palautetaan.

[Akku]

Akun oikea käyttö [Fig.12]

• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.
• Kun käytät akkua, varmista, että työskentely-paikassa on hyvä ilmanvaihto.

Turvallisen käytön takaamiseksi

- Jos akkua ei ole asennettu kunnolla, kun laite käynnistetään, ylikuumenemisen varoituslamppu ja akun alhaisen varaustason varoituslamppu vilkkuvat osoittaakseen, että turvallinen käyttö ei ole mahdollista, ja pääyksikkö ei pyöri tavalliseen tapaan. Asenna akku työkalun yksikköön niin, että punainen tai keltainen merkki katoaa näkyvistä.

- Käytä vain uudelleenladattavia akkuja Panasonicin uudelleen ladattavissa työkaluissa. Älä yritä muokata akkuja (mukaan luettuna akut, jotka on irrotettu ja osat vaihdettu).

- Älä käytä huonokuntoisia akkuja. Kuumumisen, syttymisen tai räjähdyksen riski.

- Jos akku vuotaa, lopeta käyttö, pidä etäällä avotulesta ja palauta myymälään välittömästi.

- Liitä akku liu'uttamalla siihen asti, etteivät keltainen ja punainen merkki enää näy, ja tarkista, ettei akku putoa paikoiltaan.

- Ellei näin tehdä, seurauksena voi olla kuoriutuminen.

- Litiumakkujen käyttölämpötila-alue on 0 - 40 astetta.

- Kahteen miinusasteeseen viilennettyjen akkujen käyttö, kuten pohjoisilla alueilla, saattaa aiheuttaa laitteen toimintahäiriöitä. Siinä tapauksessa jätä akku vähintään 10 asteen lämpötilaan vähintään tunniksi ennen käyttöä, ja käytä laitetta vasta kun akku on lämmennyt.

[Akkulaturi]

Lataus

⚠ TÄRKEÄ HUOMAUTUS:

1) Jos akun lämpötila laskee alle -10^ ( 14^ ), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

2) Käyttöympäristö: 0°C (32°F) – 40°C (104°F). Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.

3) Käytä laturia lämpötiloissa 0°C – 40°C ja lataa akku akun lämpötilaa vastaavassa lämpötilassa (akun ja latauspaikan lämpötilan välillä ei saa olla yli 15°C lämpötilaeroa.)

4) Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.

5) Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

6) Älä missään tapauksessa työnnä sormiasi latauspesään.

7) Irrota laturi verkosta, kun sitä ei käytetä.

8) Säilytä laturia 0 – 40 asteen lämpötilassa ja lataa akku säilytyslämpötilan lähellä olevassa lämpötilassa.

- Jos akkua ladataan alle 0 asteen lämpötilassa, koko lataus antaa vain noin 50 % normaalista latauksesta. Aloita lataus vähintään tunnin kuluttua kuvatussa lämpötilassa.

9) Älä lataa huonosti ilmastoidussa tilassa.

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.

Lataaminen

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Kipinöitä saattaa syntyä, kun pistoke kytketään virtalähteeseen, mutta tämä ei ole vaarallista.

1. Liitä akku tukevasti laturiin.

1 Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.

HUOMAUTUS:

Kaikissa akuissa ei ole kohdistusmerkintää (S) (sivulla 2).

2 Siirrä eteenpäin nuolen osoitta maan suuntaan. [Fig.13]

1. Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on kuuma (esim. pitkään kestäneen käytön jälkeen). Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.

2. Kun lataus on suoritettu loppuun, vihreä latauslamppu sammuu.

3. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei sammu.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu sammuu.
3. Poista akku pitäen akkupaketin irrotuspainiketta ylhäällä. [Fig.13]

LAMPUN MERKINNÄT

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

Nämä tunnukset osoittavat sähkö- ja elektroniikkalaiteromujen sekä käytettyjen akkujen ja paristojen erillisen keräyksen.

Lisää yksityiskohtia on esitettynä Käyttöohjeiden täydellisessä versiossa.

- Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla.

Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

- Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian. Poista varovasti kaikki työkalun sisään kertyvät pöly ja rautapuru. Jos työkalun käytössä ilmenee ongelmia, ota yhteys lähimpään valtuutettuun huoltokeskukseen.

VI. VARUSTEET

- Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.

• Tukikahva WEY6470K3217

VII. LIITE

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli Nr. EY74A3
Moottorin jännite 14,4 V DC 18 V DC
Ruuvaus Koneruuvi M5
		Puuruuvi Φ 6,8 mm Φ 8 mm
Poraus Itseporautuva ruuvi Φ 6 mm
		Puu	Φ 35 mm Φ 38 mm
		Metalli	Φ 13 mm

TAKUUN LISÄOSA

Pitkäaikaisen käytön aiheuttamat hajoamiset ja vahingot (esim. tehdastyö kokoonpanolinjalla jne.) eivät sisälly takuuseen.

HUOMAUTUS: Painon ilmaisin

Suurempi tai yhtä suuri kuin 1 kg: ilmaistuna 0,05 kg tarkkuudella.

Alle 1 kg: ilmaistuna 0,01 kg tarkkuudella.

PÄÄLAITE

Malli Nr.		EY74A3
Moottorin jännite		14,4 V DC	18 V DC
Nopeus ilman kuormaa	Pieni	20 – 430 min ^-1 (rpm)	20 – 530 min ^-1 (rpm)
	Suuri	70 – 1450 min ^-1 (rpm)	70 – 1800 min ^-1 (rpm)
Kiinnityslaitteen kapasiteetti		1,5 mm – 13 mm
Kytkimen vääntömomentti		Noin 0,5 N•m – 4,4 N•m
Kokonaispituus		189 mm
Paino	EY9L45	1,55 kg	—
	EY9L47	1,35 kg	—
Akku mukaan luettuna:	EY9L51	—	1,95 kg
	EY9L52	—	2,00 kg
	EY9L53	—	1,75 kg
	EY9L54	—	2,00 kg
Ääniä, Tärinää		Katso mukana toimitettua paperia
