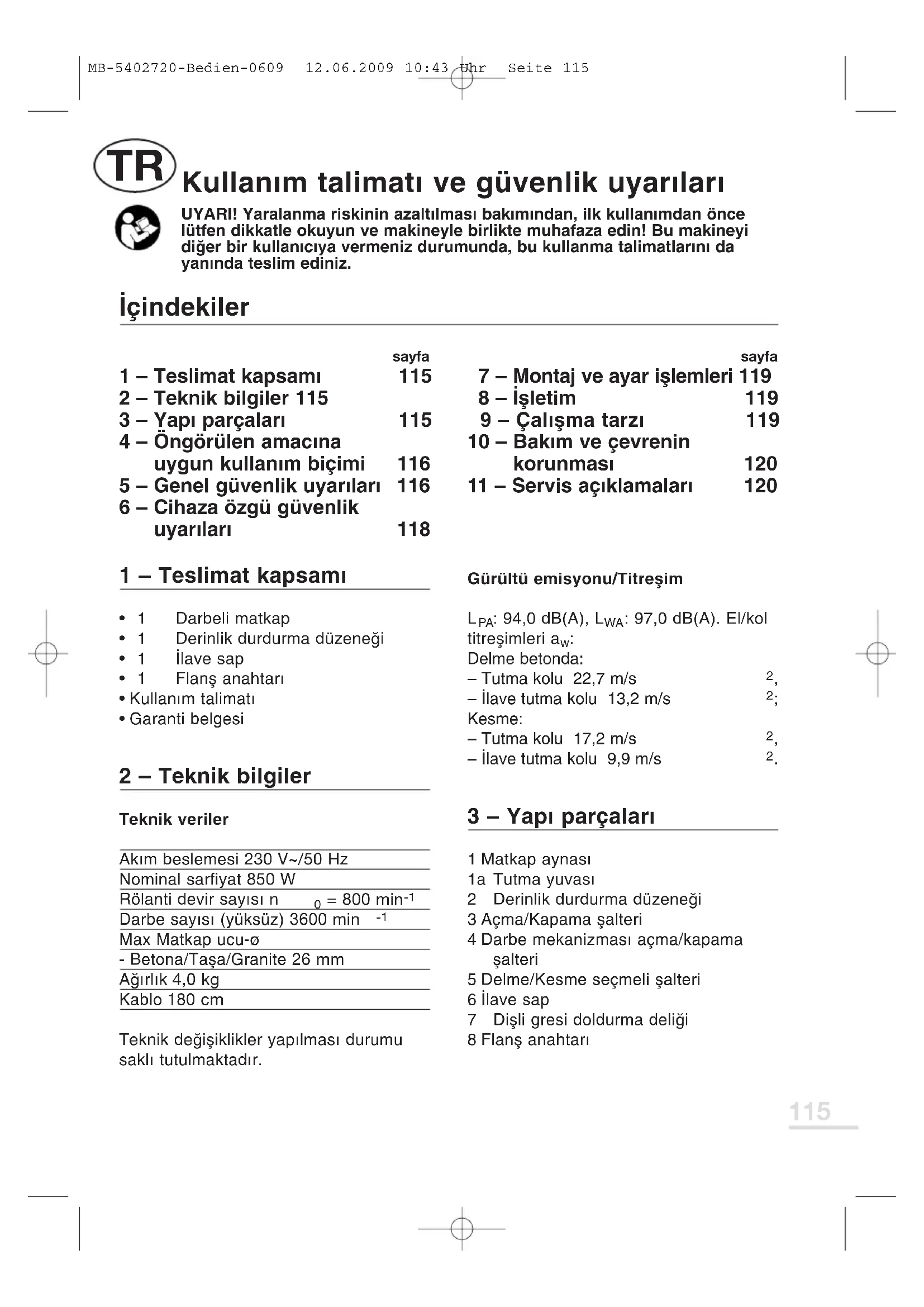

KULLANIM KILAVUZU BPMB 850 C Meister Craft

Kullanim talimat ve guvenlik uyarilari

UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.

icindekiler

1 – Teslimat kapsamı	sayfa 115
2 – Teknik bilgiler 115
3 – Yapı parçaları	115
4 – Öngörülen amacına uygün kullanımkıçimi	116
5 – Genel güvenlik uyarılı	116
6 – Cihaza Özgü güvenlik uyarılı	118

	sayfa
7 - Montaj ve ayar ilemleri	119
8 - İsletim	119
9 - Çalıma tarzi	119
10 - Bakım ve cevrenin korunması	120
11 - Servis acıklamaları	120

1 - Teslimat kapsami

• 1	Darbeli matkap
• 1	Derinlik durdurma dizeneği
• 1	ilave sap
• 1	Flanş anahtarı
• Kullanım talimatı
• Garanti belgesi

2 - Teknik bilgiler

Teknik veriler

Akım beslemesi 230 V~/50 Hz

Nominal sarfiyat 850 W

Rölanti devirayoşın 0 = 800 min-1

Darbeayoşın(yüksüz) 3600 min -1

Max Matkap ucu-ø

-Betona/Taşa/Granite 26 mm

Ağırlik 4,0 kg

Kablo 180 cm

Teknik degisiklikler yapilmasi durumu sakli tutulmaktadir.

Gürültü emisyonu/Titreşim

LPA: 94,0 dB(A), LWA: 97,0 dB(A). EI/kol titresimleri aw:
Delme betonda:
- Tutma kolu 22,7 m/s	2,
- ilave tutma kolu 13,2 m/s	2;
Kesme:
- Tutma kolu 17,2 m/s	2,
- ilave tutma kolu 9,9 m/s	2.

3 - Yapi parçaları

1 Matkapaineni

1a Tutma yuvası

2 Derinlik durdurma/DDzenegi

3 Acma/Kapama salteri

4 Darbe mekanizması acma/kapamasa alteri

5 Delme/Kesme seçmeli salteri

6 ilave sap

7 Disli gresi doldurma deligi

8 Flans anahtarı

4 - Öngörülen amaçlara uygün kullanım

Bu darbeli matkap, delme ve beton/taş/duvara darbeli delme ile evislerinde hafif kesme ilemelerinde kullanı uygundur. Sadece uygün aksesuar kullanınüz (üretici bilgilerine dokkat ediniz). Amacı disinda:tum kullanılhar yasaktır. Matkap aynasi, SDS+ sisteme,gore yapilmı s aleler icin uygundur.

Bu cihaz evde kullanilmak icindir.

5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı

Dikkat! Butun guvenlik talimatlari ve hukumleri

okunmaldir. Asagidaki talimat hukumlerine uyulmadigi takdirde elektrik carpmasi, yangin ve/veya agir yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullanim icin bu guvenlik talimatlari ne v hukumlerei guvenli bir yerde saklayiniz.

Uyari ve talimat hukumlerinde kullanilan "Elektrikli EI Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

Calisma yeri

• Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.
  Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan

yerlerde aletinizle calismayiniz.

Elektrikli el aleleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadirlar.

• Elektrikli el aleti ile calisirken cocosklari ve baskalarin uzakta tutunuz. DikkatinizDAQIacak olursa aletin kontrolunu kaybedebilirsiniz.

Elektrik emniyeti

• Aletin fişi prize uymaldir. FisiHCIbir zaman degistirmeyiniz. Koruyucu donanimi bulunan topraklanmis alelerle birlikte adaptorfor fişi kullanmayiniz. Degistirilmemi fiş ve uygun pris elektrik carpma tehlikesini azaltir.
• Borular, kalorifer petekleri, isiticiar ve buzdolaplari gibi topraklanmis yüeylerle bedensel temasa gelmekten kacıniniz. Bedeniniz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya Çkar.
• Aleti yagmur.altinda veya nemliyerderbe birakmayiniz.Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yuksaltir.
• Aleti kablosundan tutarak tasimayiniz, kabloyu kullanarak asmayiniz vya kablodan cekerek fişi*cikartmayiniz. Kabloyu isidan, ya'dan, keskin kenarli cisimlerden veya aletin hareketli parçalarindan uzak tutunuz. Hasarli veya dolanmıkablo elektrik carpma tehlikesini yükseltir.
• Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kullanilmaya onaylı olan bir uzatma kablosu kullanıniz. Açık havada kullanilmaya uygun uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltır.

Kisilerin Güvenligi

Dikkatli olunuz, ne yaptiğiniza dikkat ediniz, elektrikli el aleti ile,isinizi makul bir tempo ve yontemle yurutünuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolum etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalarana neden olabilir.
Daima kisel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacaginizi toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
- Aletin kontrolDMI calismaması icin gerekli onlemleri aliniz. Aleti akim sebekesine veya aküye baglamadan once, kalirmadan veya tasimaya baslamadan once kapali oldugundan emin olunuz. Aleti tasirken parmaginiz salter uzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.
- Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarin icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.
Kendinize cok fazla givemeyiniz. Calisirken durusunuz gvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar veya takilar, aletin hareketli parçaları tarafindan tutulabilir.

Tutamaklari kuru, temiz ve yagsiz tutunuz. Yagli tutamaklar kayabilir ve aletin kontrolunu kaybedebilirsiniz.
- Toz eme donanimi veya toztutma tertibati kullanirken, bunlarinbagl oldugundan ve dokrukullanildigindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.

Elektrikli el alelerinin ozenle kullanimi ve bakimi

• Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlen calisma alaninda daha iyi ve guvenli calisirsiniz.
  Salteri bozuk olan elektrikli el aletini kullanmayiniz. Aciip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmalidir.
• Alette bir ayarlama islemine baslamadan once, herhangi bir aksesuari degistirken veya aleti elinizden birakirken fişi prisden cekiniz. Bu onlem, aletin yanlisi kla calismasini onler.
  Kullanim disi duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen vya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz.Denyimsiz kisiler tarafindan kullanildiginda, elektrkli el aletleri tehlikelidir.
• Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigi, hareketli parcalarin kusursuz olarak islev

gorup gormediklerini ve sikisip sikismadiklarini, parçalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmayasciousen hasarli parçaları onartiniz. Birçok is kazasi aletin kotü bakimindan kaynaklanmaktadir.

• Kesici uclari daima keskin ve temiz tutunuz. Özenle bakimi yapilmigi keskin kenanlı kesme uçların malzeme icinde sikişma tehlikesi daha azdir ve daha rahat kullanim olanağı saglarlar.
• Elektrikli el aletini, aksesuari, uzlar ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullaniniz. Bu siralamada olmak uzere, calisma kosullarini ve yaptiginiz isi dikkate aliniz. Elektrikli el aletlerinin kullanimalari icin ongorulen alanin disinda kullanilmalari tehlikeli durumlara neden olabilir.

Servis

• Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aletin guvenligini surekli hare getirsiniz.

6 - Cihaza özgü güvenlik uyarılcı

• Koruma kulakligi takiniz.

Cihazi sadece usul ve nizamina uygun olarak kullaniniz.
- Aleti kullanma sirasinda daima iki eliniz ile tutunuz ve sabit ve emin bir sekilde durunuz.

• A Çık havada bulunan pirizlerin hatali akima karşi koruma salterleri ile donatilmı olmalidir.
  T alaslar ve ufasik parcalar katyen makine isletim halinde iken cikarilmamaldir.
  Birduvari delmeden once,deleceginiz yerde siva alti dosenmis elektrik, su ve gaz hatarinin bulunmadigindan emin olunuz.
  Kucuk isleme parçalarin, delmesurecinde matkap tarafindan yanindagoturumlmemesi icin sabitlestirilmesi gerekir.
  M akinenin tum bakim islerinde, paydoslarda ve kullanilmadiigi zamanlarda, fisini cekiniz.
• Baglanti kablosunu daima etki alanindan uzak tutunuz.
• M akineyi daima kapali sekilde elektrige baglayiniz.
• Makineyi daima ek kulpu ile kullaniniz.
  16 yaşindan kucuk sahislarin makineyi kullanması)yasaktı.
• Elektrikl aletlerin kullanimina iliskin genel guvenlik uyarilarini dikkate alin.
  B aglanti kablosu bir hasara ugradigi zaman, olusabilecek tehlikeleri onlemek icin, uretici veya musteri hizmetleri servisi tarafindan degistirilmesi gerekir.

7 - Montaj ve ayar ilemleri

Aletin takilmasi

DIKKAT! Fisi cekiniz.

Matkap aynasini (1) yukari

hizalayiniz. Hafif greslenmis alet

ucunu takiniz ve sonuna kadar

ceviriniz. Tutma yuvasin sonuna kadar bastiriniz: Alet yuvaya kayak. Tutma yuvasin birakiniz - Baslangic pozisyonuna geri donmelidir.

Aletin cikarilmasi

Tutma yugasini (1a) arkaya itiniz ve aleti cikariniz.

Ihave sapin (5) ayarlanmasi (Sekil 2)

Sapi sola匐cevirerekegevsetinizve matkapaksininetrafinda kaydirarak yandan uygunbir calisma pozisyonuna getiriniz.Sapi saga匐cevirerek sabitleyiniz.

Derinlik durdurma dizeneğinin (2) montesi ve ayari (Sekil 4)

ilave sapi gevsetiniz, derinlik durdurma duzeneginin duz parcasini delige sukunuz ve takilmis alan matkap ucuyla istenen delme derinligine ayarlayiniz. Sapi tekrar sabitleyiniz.

8 - Çalıstirma ilelmi

Açma/Kapama

Sebeke geriliminin makinenin model levhasinda yazanla uyumlu olmasi gereklidir.

• Açma: Açma/Kapama salterine (3) basiniz.

• Kapama: Açma/kapama Şalterini (3) birakiniz.

Darbeli delme, kesme, delme islemleriarasinda geci

Darbe mekanizmasi salter (4) ve seçmeli salter (5)arasinda uygün bir devre kombinasyonunu Sekil 3'e bakarak seciniz. Ayar ilelmini makine calismaz durumdayken yapıniz.

9 - Calisma tarzi

A: Darbe mekanizmasi olmaksizin delmeye baslama, orn. siva, gaz beton

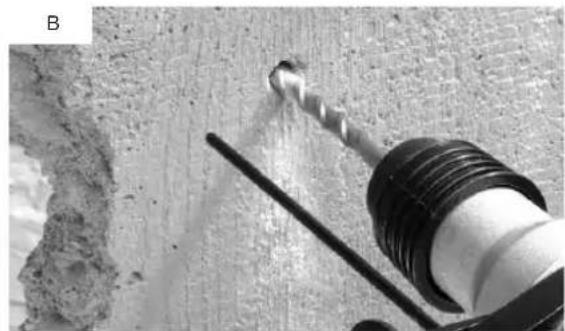

B: Betona, taça ve duvara darbelis delme

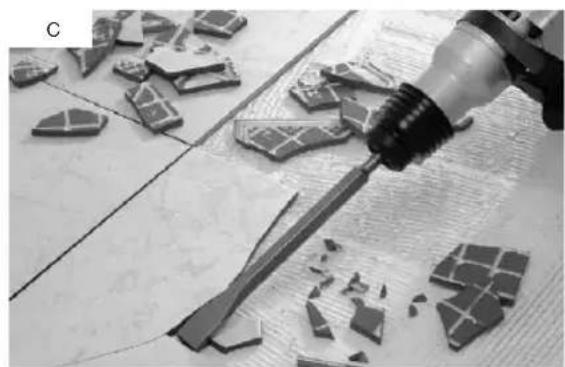

C: Duvarda donme fonksiyonu olmaksizin kesme veya fayanslarin cikarilmasinda

DIIKKAT! Keski takiliyken makineyi asla donme fonksiyonunda calistirmayiniz!

Tasa darbeli delme isleminde gerekli olan darbe, bir pnomatik darbe mekanizmasi tarafindan yaratilir. Bu elektro-pnomatik calisma prensibi, ustun darbe elastikiyeti verir ve geri tepmeye yol açmaz. Normal darbeli matkaplarin tersine bunda delme performansi bastirma basincina bagl degildir.

DIIKKAT! O nedenle daha fazla bastirma basinci uygulanmasi aletin performansini artirmaz.

Uyari

Uygun bir adaptor ile (teslimat kapsaminda degildir) normal matkap ucuyla calismak icin cer dislili matkap aynasi da makineye baglanabilmektedir. Bu aksesuar icin uretici bilgilerine dikkat ediniz.

10 - Bakim ve cevrenin korunmasi

DIKKAT!Fişi cekiniz!

Makineyi sadece nemli bir bezle temizleyiniz,oczucu kullanmayiniz! Ardindan iyice kurulayiniz. Havalandirma deliklerini daima temiz tutunuz. Dislinin yeterli derecede yağlanmş olmasina dikkat ediniz. Yaklaksik 5aat calistirmadan sonra kapaş (7) flans anahtariyla (8) aciniz ve yeterli yaç bulunup bulunmadigi kontrl ediniz. 390^ uzerinde kaynama noktasina sahip piyasada satilan normal cok amaçı gresler uygundur.

DIIKKAT! Kullanilamayacak durumagelen elektrikli ve akulu aletler evcopune atilamazlar! Bunlarin elektriklive eski elektrikli aletlere iliskin

2001/96/EG yönetmeliigi uyarinca ayri bir yerde toplanmaları, cevreye zarar vermeyeck ve usulüne uygün sekilde yenidendehyerlendirme yerine verilmeleri gerekmektedir.

Lüften artık kullanılamayan durumda olan elektrikli cihazlarinizi yerel toplama noktaları intikal ettiniriz. Ambalaj malzemelerini türlerine gore ayrı olarak toplayiniz ve yerel)yonetmelik hukumleriogrultusunda atik giderme islemine tabi tutunuz. Lüften ayrintili bilgiler icin yerel)yonetim makamlariniza müracaat ediniz.

11 - Servis aziklamaları

Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi original ambalajinda saklayın. Böylece:tüm bilgi ve parçalar daima elinizin.altinda olur.
- Meisterbasic aleleri��k capli bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli aleleri kasinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.
- Meisterbasic alelperi siki kalite kontrolundenGPCirilir.Buna ragmen fonksiyon anizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakkinda yapilacak kisa aciklama ariza arama ve tamir

suresini azaltacaktir. Arizanin garantisuresi icinde meydana gelmesi halinde aletin icine garantisi sertifikasi ve kasa fisini de koyun.

• Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ücretini sizden talep edecektir.

ONEMLI! Aletin açilması halinde garanti hakkiniz kaybolur.

DIIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin

deistirilmesi nedeniyle ve tamiratin makinererimizin yol açacal hasarlar icin sorumluluk almadümizı ehemmiyle belirtiriz! Aynisey kullananan aksesuvarlar icin de -geçerlidir.

• T ransport hasarlarini onlemek icin aleti guvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
  G aranti suresinin dolmasindan sonrada sizlere hizmet veririz ve muhtemelen Meisterbasic alelerinde meydana gelecek arizaları uygun fiyatlarla tamir ederiz.
