KULLANIM KILAVUZU MPH15001 Meister Craft

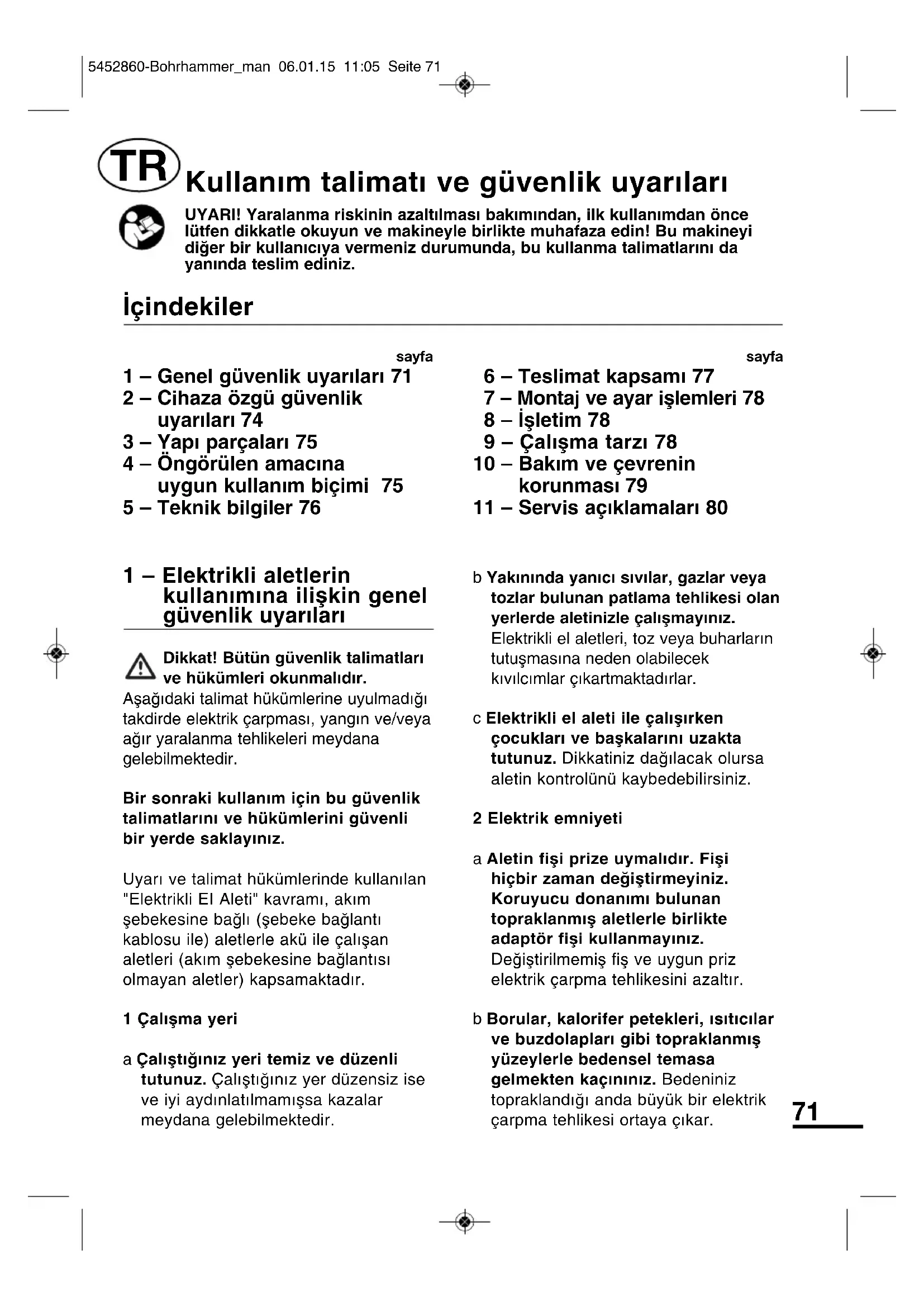

• Także po upływie okresu gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach. 5452860-Bohrhammer_man 06.01.15 11:05 Seite 7071 1 – Elektrikli aletlerin kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂ Dikkat! Bütün güvenlik talimatlar∂ve hükümleri okunmal∂d∂r.Aμaπ∂daki talimat hükümlerine uyulmad∂π∂takdirde elektrik çarpmas∂, yang∂n ve/veyaaπ∂r yaralanma tehlikeleri meydanagelebilmektedir. Bir sonraki kullan∂m için bu güvenliktalimatlar∂n∂ ve hükümlerini güvenlibir yerde saklay∂n∂z. Uyar∂ ve talimat hükümlerinde kullan∂lan"Elektrikli EI Aleti" kavram∂, ak∂mμebekesine baπl∂ (μebeke baπlant∂kablosu ile) aletlerle akü ile çal∂μanaletleri (ak∂m μebekesine baπlant∂s∂olmayan aletler) kapsamaktad∂r. 1 Çal∂μma yeri a Çal∂μt∂π∂n∂z yeri temiz ve düzenlitutunuz. Çal∂μt∂π∂n∂z yer düzensiz iseve iyi ayd∂nlat∂lmam∂μsa kazalarmeydana gelebilmektedir.b Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veyatozlar bulunan patlama tehlikesi olanyerlerde aletinizle çal∂μmay∂n∂z.Elektrikli el aletleri, toz veya buharlar∂ntutuμmas∂na neden olabilecekk∂v∂lc∂mlar ç∂kartmaktad∂rlar. c Elektrikli el aleti ile çal∂μ∂rkençocuklar∂ ve baμkalar∂n∂ uzaktatutunuz. Dikkatiniz daπ∂lacak olursaaletin kontrolünü kaybedebilirsiniz. 2 Elektrik emniyeti a Aletin fiμi prize uymal∂d∂r. Fiμihiçbir zaman deπiμtirmeyiniz.Koruyucu donan∂m∂ bulunantopraklanm∂μ aletlerle birlikteadaptör fiμi kullanmay∂n∂z.Deπiμtirilmemiμ fiμ ve uygun prizelektrik çarpma tehlikesini azalt∂r. b Borular, kalorifer petekleri, ∂s∂t∂c∂larve buzdolaplar∂ gibi topraklanm∂μyüzeylerle bedensel temasagelmekten kaç∂n∂n∂z. Bedeniniztoprakland∂π∂ anda büyük bir elektrikçarpma tehlikesi ortaya ç∂kar. Kullanım talimat∂ ve güvenlik uyarıları UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan öncelütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyidiπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ dayan∂nda teslim ediniz. sayfa 1 – Genel güvenlik uyar∂lar∂ 71 2 – Cihaza özgü güvenlik uyar∂lar∂ 74 3 – Yap∂ parçalar∂ 75 4 – Öngörülen amac∂na uygun kullan∂m biçimi 75 5 – Teknik bilgiler 76 sayfa 6 – Teslimat kapsam∂ 77 7 – Montaj ve ayar iμlemleri 78 8 – ∑μletim 78 9 – Çal∂μma tarz∂ 78 10 – Bak∂m ve çevrenin korunmas∂ 79 11 – Servis aç∂klamalar∂ 80 ∑çindekiler 5452860-Bohrhammer_man 06.01.15 11:05 Seite 71c Aleti yaπmur alt∂nda veya nemli yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir. d Aleti kablosundan tutarak taμ∂may∂n∂z, kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz. Hasarl∂ veya dolanm∂μ kablo elektrik çarpma tehlikesini yükseltir. e Bir elektrikli el aleti ile aç∂k havada çal∂μ∂rken, mutlaka aç∂k havada kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r. 3 Kiμilerin Güvenliπi a Dikkatli olunuz, ne yapt∂π∂n∂za dikkat ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir anl∂k dikkatsizlik önemli yaralanmalara neden olabilir. b Daima kiμisel koruyucu donan∂m ve koruyucu gözlük kullan∂n∂z. Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r. c Aletin kontrol d∂μ∂ çal∂μmamas∂ için gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti taμ∂rken parmaπ∂n∂z μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz. d Aleti çal∂μt∂rmadan önce ayar aletlerini veya anahtarlar∂ aletten ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir. e Kendinize çok fazla güvenmeyiniz. Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f Uygun iμ elbiseleri giyiniz. Geniμ giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir. g Tutamaklar∂ kuru, temiz ve yaπs∂z tutunuz. Yaπl∂ tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz. h Toz emme donan∂m∂ veya toz tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂ld∂π∂ndan emin olunuz. Bu donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r. 4 Elektrikli el aletlerinin özenle kullan∂m∂ ve bak∂m∂ a Aleti aμr∂ ölçüde zorlamay∂n∂z. Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun performansl∂ elektrikli el aleti ile belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z. b Ωalteri bozuk olan elektrikli el aletini kullanmay∂n∂z. Aç∂l∂p

5452860-Bohrhammer_man 06.01.15 11:05 Seite 72kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r. c Alette bir ayarlama iμlemine baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla çal∂μmas∂n∂ önler. d Kullan∂m d∂μ∂ duran elektrikli el aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz. Deneyimsiz kiμiler taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir. e Aletinizin bak∂m∂n∂ özenle yap∂n∂z. Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev görüp görmediklerini ve s∂k∂μ∂p s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r. f Kesici uçlar∂ daima keskin ve temiz tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar. g Elektrikli el aletini, aksesuar∂, uçlar∂ ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir. 5 Servis a Aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koμulu ile onart∂n∂z. Bu sayede aletin güvenliπini sürekli hale getirirsiniz. b Baπlant∂ kablosu bir hasara uπradπ∂ zaman, oluμabilecek tehlikeleri önlemek için, üretici veya müμteri hizmetleri servisi taraf∂ndan deπiμtirilmesi gerekir. Darbeli delme için güvenlik uyar∂lar∂ a Kulakl∂k tak∂n. Gürültü etkisi iμitme kayb∂na yol açabilir. b Cihaz ile birlikte verilen ek tutamaklar∂ kullan∂n. Kontrolün kaybedilmesi yaralanmalara neden olabilir. c Çal∂μma aletinin görülmeyen elektrik hatlar∂na veya kendi kablosuna temas edebileceπi iμler yap∂yorsan∂z, cihaz∂ sadece izole tutma yerlerinden tutun. Elektrik gerilimi yüklü bir hat ile temas, cihaz∂n metal parçalar∂n∂n da gerilim yüklenmesine neden olabilir ve bu da elektrik çarpmas∂na neden olabilir. Özel güvenlik uyar∂lar∂ a Devreye almadan önce μebeke geriliminin aletin tip levhas∂nda yazanla uyumlu olmas∂na dikkat edin. b Elektrikli aleti darbeli delmede asla tornavida olarak kullanmay∂n. Vidalar∂n, somunlar∂n ve benzerlerinin darbeli delmede s∂k∂μt∂r∂lmalar∂ ve aç∂lmalar∂ kesinlikle yasakt∂r. c Sadece cihaz∂n elektrik gücüne uygun olan uzatma kablolar∂ kullan∂n. D∂μ alanlarda sadece s∂çrama suyuna

5452860-Bohrhammer_man 06.01.15 11:05 Seite 73karμ∂ korumal∂ takma tertibat∂na sahip, uygun kablolar kullan∂n. d Her ayar, tak∂m deπiμtirme, temizlik ve bak∂m öncesinde ve cihazdan uzaklaμ∂rken daima cihaz∂n elektrik fiμini prizden çekin.

∑μe baμlamadan önce öngörülen çal∂μma alan∂nda görünmeyen elektrik, su ve gaz hatlar∂n∂ kontrol edin. Bunun için gerekirse bir hat arama cihaz∂ kullan∂n. f Çal∂μma esnas∂nda elektrikli aleti daima iki elle tutun ve güvenli bir duruμ saπlay∂n. g ∑μ parças∂n∂ daima uygun bir s∂kma düzeneπi ile emniyete al∂n. Elle tutmaktan daha güvenli olacakt∂r. h Kullan∂lmakta olan cihazda bir blokaj söz konusu olursa, elektronik aleti derhal kapat∂n. Bloke edilmiμ bir tak∂m, geri tepmeye yol açabilir. i Aleti kapatt∂ktan sonra bir yere b∂rakmadan önce aletin tamamen durmas∂n∂ bekleyin. 2 – Cihaza özgü güvenlik uyar∂lar∂

• Makineyi sadece öngörülen kullan∂m alan∂nda kullan∂n.

• Diμli deπiμtirme düπmesini sadece motor durur durumdayken kullan∂n. Motor çal∂μ∂rken diμli deπiμtirilmesi halinde hasar meydana gelebilir

• Delme iμleminden hemen sonra asla d∂μ kasaya dokunmay∂n. Delme s∂ras∂nda çok ∂s∂n∂r.

• Yonga veya k∂ym∂klar asla makine çal∂μ∂rken temizlenmemelidir.

• Küçük malzemelerin delme iμlemi s∂ras∂nda matkaba tak∂lmayacak μekilde tutturulmalar∂ gereklidir.

• Baπlant∂ kablosunu etki alan∂ndan daima uzakta tutun.

• Makineyi sadece kapal∂ haldeyken prize tak∂n.

• 16 yaμ∂ndan küçük kiμiler makineyi kullanamaz.

• Keski ve matkap uçlar∂ yanl∂μl∂kla aletten f∂rlayarak aπ∂r yaralanmalara yol açabilirler.

• ∑μe baμlamadan önce her zaman keski ve matkap ucunun alet tutucuda tam sabitlenmiμ olup olmad∂π∂n∂ kontrol edin.

• Alet tutucuda düzenli olarak aμ∂nma veya hasar kontrolü yap∂n.

• Darbeli alet ancak bir malzemeye (duvar, tavan, vs.) bast∂r∂lm∂μ durumdayken baμlat∂labilir.

• ∑μlem tamamland∂ktan sonra darbeli matkab∂ fiμten çekin ve keski veya matkap ucunu aletten ç∂kar∂n.

• Gözlerinizi ve yak∂ndaki kiμileri etrafa s∂çrayabilecek zerrecik ve kopan cisimlerden koruyun. Koruyucu kask tak∂n! Bölme duvarlar kurun!

• Titreμimler el-kol sistemi için zararl∂ olabilir: Titreμimlerin etki süresini mümkün olduπu kadar k∂sa tutun.

5452860-Bohrhammer_man 06.01.15 11:05 Seite 74• Güç kablosunu daima cihaz∂n arkas∂na doπru yönlendirin.

• Hafif greslenmiμ alet ucunu tak∂n ve sonuna kadar çevirin.

• Malzemede iμlem yapmaya baμlamadan önce öngörülen iμleme uygun μalter pozisyonunun ayarl∂ olup olmad∂π∂na dikkat edin. Aksi halde makine çal∂μt∂r∂ld∂π∂nda yaralanma tehlikesi bulunur.

• Delerken ya da vidalarken motorun fazla yüklenmeden dolay∂ durmas∂ndan kaç∂n∂n. Tip levhas∂n∂n üzerindeki güvenlik tan∂mlamas∂ Makine kasas∂ndaki iμaretler, μu anlamlara gelmektedir: Normal ev çöpüyle beraber imha etmeyin! Önemli! Kullan∂m k∂lavuzunu dikkate al∂n! Koruyucu gözlük tak∂n. Kulakl∂k tak∂n. Toza karμ∂ koruyucu maske tak∂n. Kasa çift yal∂t∂ml∂d∂r. CE iμareti (Avrupa güvenlik standartlar∂na uygunluk) "Test edilmiμ güvenlik" gönüllü kalite mührü 3 – Yap∂ parçalar∂ 1 Darbeli delme/kesme seçim μalteri 2 Diμli gresi doldurma deliπi 3 Titreμim damperi 4 Devir say∂s∂ ön seçimi 5 Açma/kapama μalteri 6 Darbe mekanizmas∂ açma/kapama μalteri 7Sap 8 ∑lave sap 9 S∂k∂μt∂rma aç∂kl∂π∂ 10 Derinlik durdurma düzeneπi 11 Tak∂m yuvas∂ 12 Tutma yuvas∂ 13 Kelebek vida 14 Toz toplama kapaπ∂ 15 LED iμletim göstergesi 4 – Öngörülen amaçlara uygun kullan∂m Bu darbeli matkap, delme ve beton/taμ/duvara darbeli delme iμlemleri ile ev iμlerinde hafif kesme iμlemlerinde kullan∂ma uygundur. Sadece uygun aksesuar kullan∂n (üretici bilgilerine dikkat edin). Amac∂ d∂μ∂nda diπer tüm kullan∂mlar yasakt∂r. Tak∂m yuvas∂, SDS-plus sistemine göre yap∂lm∂μ tak∂mlar için uygundur. Bu cihaz, güvenliklerinden sorumlu bir kiμinin denetimi olmaks∂z∂n ya da bu kiμi taraf∂ndan cihaz∂n nas∂l kullan∂lacaπ∂ tarif edilmeden s∂n∂rl∂ fiziki, duyusal veya zihinsel yetilere sahip kiμiler (çocuklar dahil) taraf∂ndan ya da tecrübesizce ve/veya bilgisizce kullan∂lamaz. Çocuklar∂n cihazla oynamamalar∂n∂n saπlanmas∂ aç∂s∂ndan kontrol alt∂nda tutulmas∂ gerekmektedir. Bu cihaz, sadece evde kullanmak üzere tasarlanm∂μt∂r.

5452860-Bohrhammer_man 06.01.15 11:05 Seite 75Amac∂na uygun olmayan kullan∂m Cihaz∂n "Amac∂na uygun kullan∂m" bölümünde belirtilmeyen her tür kullan∂m∂ amac∂na uygun olmayan kullan∂md∂r. Bu elektrikli aletle öngörülmeyen uygulamalarda bulunulmas∂, tehlike ve yaralanmalara yol açabilir. Özel olarak bu elektrikli alet için öngörülmemiμ olan aksam∂ kullanmay∂n∂z. Söz konusu aksam∂ elektrikli alete takabiliyor olman∂z, güvenli bir kullan∂m garantisi vermez. Tak∂lacak aletin izin verilen devir say∂s∂, en az∂ndan elektrikli alet üzerinde belirtilen azami devir say∂s∂ kadar olmal∂d∂r. ∑zin verilenden daha h∂zl∂ dönen aksam, k∂r∂labilir ve f∂rlayabilir. Tak∂lacak aletin d∂μ çap∂ ve kal∂nl∂π∂, elektrikli aletinizin ebatlar∂na uygun olmal∂d∂r. Yanl∂μ saptanan aletler, yeteri derece korunamaz ve kontrol edilemez. Bu takdirde yaralanma tehlikesi vard∂r. Hatal∂ kullan∂mdan dolay∂ meydana gelebilecek tüm maddi hasarlardan veya yaralanmalardan, cihaz∂ kullanan∂n kendisi sorumluluk taμ∂r. Makinede baμka veya orijinal olmayan parçalar∂n kullan∂lmas∂, üretici taraf∂ndan verilen garantinin yanmas∂na yol açar. Muhtemel riskler: ∑μbu elektrikli aletin iμletme talimat∂, elektrikli aletlerin emniyetli kullan∂labilmesine iliμkin önemli uyar∂lar içerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara raπmen tamamen ihtimal d∂μ∂ b∂rak∂lamayacak muhtemel riskler içerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullan∂n∂z. Muhtemel riskler örneπin μunlar olabilir:

• Dönen parça veya aletlere temas.

• Etrafa f∂rlayan malzeme veya malzeme parçalar∂ndan yaralanma.

• Motorun yeteri derecede havalanamamas∂ndan kaynaklanacak yang∂n tehlikesi.

• Kulakl∂k kullanmadan yap∂lan iμlerde iμitme kayb∂. Emniyetli çal∂μma, ayn∂ zamanda, kullan∂c∂ personelin ilgili elektrikli aletin nas∂l kullan∂lacaπ∂n∂ iyi bilip bilmemesine baπl∂d∂r! Buna iliμkin makine bilgisi ve çal∂μ∂rken dikkatli davranma, mevcut risklerin asgariye indirilmesine yard∂mc∂ olur. Uyar∂! Bu elektrikli alet, çal∂μma esnas∂nda elektromanyetik alan oluμturur. Bu alan, baz∂ durumlarda aktif veya pasif t∂bbi implantlar∂ olumsuz etkileyebilir. Ciddi ve hatta ölümcül yaralanma riskini azaltabilmek için, t∂bbi implant taμ∂yanlara, bu aleti kullanmadan önce, doktorlar∂na ve t∂bbi implant üreticisine dan∂μmalar∂n∂ tavsiye ederiz. 5 – Teknik bilgiler Teknik veriler Ak∂m beslemesi 230 V~/50 Hz Nominal sarfiyat 1500 W Rölanti devri say∂s∂ n

Ölçüm belirsizliπi K: 4,9 m/s

Ses/Titreμim bilgisi Ölçüm deπerleri EN 60745-1, EN 60745-2-6 uyar∂nca tespit edilmiμtir. Belirtilen salınım emisyon değeri normlandırılmış bir test yöntemine göre ölçülmüş olup, elektrikli bir aletin bir başka aletle kıyaslanmasında kullanılabilir. Belirtilen salınım emisyon değeri, muhtemel bir olumsuz etki için ilk tahmin olarak da kullanılabilir. Sal∂n∂m emisyon deπeri, elektrikli aletin bilfiil kullan∂lmas∂ s∂ras∂nda, ne tür kullan∂ld∂π∂na baπl∂ olarak, belirtilen deπerden farkl∂l∂k gösterebilir; Titreμim riskinden kaç∂nmak için,

• Kullan∂rken eldiven tak∂n;

• ∑μ süresini s∂n∂rlayarak, bilfiil iμletim süresini k∂salt∂n. Kullan∂c∂n∂n korunmas∂ aç∂s∂ndan güvenlik önlemleri belirlenmesi zorunludur. Burada, muhtemel olumsuz etki hakk∂nda reel uygulama koμullar∂ göz önüne al∂narak tahmin yap∂l∂r. (Bunda iμletim döngüsünün pay∂ da, yani elektrikli aletin kapal∂ olduπu süreler ve de aletin gerçi aç∂k olduπu ama herhangi bir zorlanma olmadan çal∂μt∂π∂ süreler de dikkate al∂nmal∂d∂r.) D∑KKAT! Bu cihaz, kaç∂n∂lmaz olarak, belirli bir gürültü ç∂kar∂r. O nedenle, fazla gürültü yapacak iμleri sadece buna izin verilen saatlerde gerçekleμtirin. Varsa, gürültü yapman∂n yasak olduπu saatlere riayet edin ve çal∂μma süresini gerektiπince s∂n∂rlay∂n. D∑KKAT! Gürültü, iμitme hasarlar∂na yol açabilir. O nedenle iμe uygun bir kulakl∂k takarak çal∂μ∂n. Etraf∂n∂zdakilerin de ayn∂ μekilde uygun bir kulakl∂k takmas∂ gerekir. 6 – Teslimat kapsam∂

• 1 Derinlik durdurma düzeneπi

• 1 Toz toplama kapaπ∂

5452860-Bohrhammer_man 06.01.15 11:05 Seite 777 – Montaj ve ayar iμlemleri Tak∂m∂n tak∂lmas∂ D∑KKAT! Elektrik fiμini çekin. Tak∂m yuvas∂, SDS-plus sistemine göre yap∂lm∂μ aletler için uygundur. Tak∂m yuvas∂n∂ (11) yukar∂ hizalay∂n. Hafif yaπlanm∂μ olan tak∂m μaft∂ yerleμtirilmeli ve yerine oturma noktas∂na kadar döndürülmelidir. Tutma yuvas∂n∂ (12) sonuna kadar bast∂r∂n: Tak∂m yuva μaft∂n∂n içine kayar. ∑lave sap makineye tamamen baπlanana kadar sap∂ saπa çevirerek s∂k∂μt∂r∂n. Tak∂m∂n ç∂kar∂lmas∂ Tutma yuvas∂n∂ (12) arkaya itin ve tak∂m∂ ç∂kar∂n. ∑lave sap∂n (8) ayarlanmas∂ (Ωekil 4) ∑lave sap∂ sola doπru çevirerek gevμetin, μekil 4'deki gibi mandren üzerinden birlikte pozisyona getirin ve matkap aks∂n∂n etraf∂ndan kayd∂rarak yandan uygun bir çal∂μma pozisyonunda ayarlay∂n. ∑lave sap∂ saπa doπru çevirerek sabitleyin. Derinlik durdurma düzeneπinin (10) montaj∂ ve ayarlanmas∂ (μek. 1) Derinlik durdurma düzeneπi (10) s∂k∂μt∂rma aç∂kl∂π∂na (9) girebilene kadar kanatl∂ viday∂ (13) ilave sapta (8) gevμetin. Derinlik durdurma düzeneπini s∂k∂μt∂r∂lm∂μ matkap ucunun uzuna kadar çekin. Makineyi matkap ucu ve derinlik durdurma düzeneπiyle birlikte düz bir yüzeye doπru bast∂r∂n ve derinlik durdurma düzeneπi istenen delme derinliπi kadar geri kayd∂r∂n. Kelebek viday∂ (13) s∂karak ayar∂ sabitleyin. Derinlik durdurma düzeneπinin ön ucu ayarlanan delme derinliπine ulaμ∂ld∂ktan sonra ilgili zemine kadar gelir. Gerekirse test için delik aç∂lmal∂d∂r. 8 – Çal∂μt∂rma iμlemi Açma/kapama D∑KKAT! Ωebeke beslemesinin gerilimi makinenin üzerindeki tip plakas∂ndaki veriler ile uyuμmal∂d∂r. LED iμletim göstergesi (15), makine μebeke gerilimine baπlanır baπlanmaz yeμil yanar. Makine iμletime haz∂rd∂r.

• Açma: Açma/Kapama μalterine (5) bas∂n. Darbeli matkap, ayar çark∂nda (4) önceden seçilmiμ devir say∂s∂yla doπrudan çal∂μ∂r.

• Kapatma: Açma/kapama μalterini (5) b∂rak∂n. Titreμim damperi (3) Elektrikli alet, tutamaktaki (7) titreμimi azaltmak için bir tertibata sahiptir (μek. 1). 9 – Çal∂μma tarz∂ Sembollerin anlam∂ Delme, darbeli delme, kesme Darbe fonksiyonunu (μek. 8) kullanmadan ahμap ve metale delme. Bunun için SDS-plus sistemli adaptörle bir konvansiyonel cer diμlili matkap aynas∂ alet yuvas∂na (11) tak∂l∂r.

5452860-Bohrhammer_man 06.01.15 11:05 Seite 78(Teslimat kapsam∂nda yer almamaktad∂r.) Ek bir diμli matkap aynas∂ olmadan beton ve duvara (μek. 8/9) delme. Bunun için tak∂m yuvas∂na (11) uygun darbeli matkap ucu yerleμtirilir. Fayans ve duvar kesme (μek. 9). Bunun için tak∂m yuvas∂na (11) uygun keski yerleμtirilir. Makinenin dönme fonksiyonu bu iμletim türünde kapal∂d∂r. Darbe mekanizmas∂ μalteri (6) ve seçmeli μalter (1) aras∂nda uygun bir devre kombinasyonunu μekil 3’e bakarak seçin. Ayar iμlemini makine çal∂μmaz durumdayken yap∂n. A:Darbe mekanizmas∂ kullanmadan delme, örn. s∂va, gazl∂ beton, metal; bir diμli matkap aynas∂ üzerinden adaptörle SDS-plus sistemine göre baπlanan konvansiyonel matkap uçlar∂yla delme. B:Beton, taμ ve duvarda darbeli delme (μek. 6) C:Duvarda dönme fonksiyonu olmaks∂z∂n kesme veya fayanslar∂n ç∂kar∂lmas∂nda (μek. 7). D∑KKAT! Keski tak∂l∂yken makineyi asla dönme fonksiyonunda çal∂μt∂rmay∂n! Taμta darbeli delme iμlemi için gerekli olan darbe, pnömatik darbeli alet taraf∂ndan oluμturulur. Bu elektro- pnömatik prensip yüksek bir darbe esnekliπi ve geriye itme olmadan çal∂μmay∂ saπlamaktad∂r. Matkap aynas∂n∂ matkap aynas∂ anahtar∂yla s∂k∂μt∂r∂n. D∑KKAT! Daha yüksek bir bast∂rma bas∂nc∂, çal∂μma kapasitesini artt∂rmaz! Baμ üstü çal∂μma Baμ∂n üzerinde gerçekleμtirilen iμlerde toz tutma kutusu (14) μekil 5'teki gibi matkaba tak∂lmal∂d∂r. Devir say∂s∂ ön seçimi (μek. 10) Malzemenin korunmas∂ aç∂s∂ndan aksesuar üreticisinin devir say∂s∂ tavsiyelerini dikkate al∂n. Devir say∂s∂ ön seçimi ayar çark∂yla (4) devir say∂s∂n∂ ayarlama:

• Ayar çark∂n∂ (4) pozisyon 6'ya getirme = en yüksek devir say∂s∂

• Ayar çark∂n∂ (4) pozisyon 1'e getirme = en düμük devir say∂s∂ 10 – Bak∂m ve çevrenin korunmas∂ D∑KKAT! Elektrik fiμini çekin! Makine kasas∂n∂ sadece nemli bir bezle temizleyin, solvent kullanmay∂n! Ard∂ndan iyice kurulay∂n. Makinenin havaland∂rma deliklerini daima temiz tutun. Diμlinin yeterli derecede yaπlanm∂μ olmas∂na dikkat edin. Yakl. 5 saatlik çal∂μt∂rmadan sonra kapaπ∂ (2) aç∂n ve yeterli gres bulunup bulunmad∂π∂n∂ bir uzmana kontrol ettirin. D∑KKAT! Kullanılamayacak duruma gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli

5452860-Bohrhammer_man 06.01.15 11:05 Seite 79aletlere iliμkin 2012/19/AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir. Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz. 11 – Servis aç∂klamalar∂ D∑KKAT! Bu donan∂mlar∂n çal∂μt∂r∂lmaya baμlanmas∂nda (start verilmesinde), özellikle de μebeke kalitesinin kötü olduπu durumlarda k∂sa süreli bir voltaj düμmesi meydana gelebilir. Bu düμüμler diπer cihazlar∂ olumsuz etkileyebilir (örn. lambada titrek ∂μ∂k). Z max < 0.40 OHM μebeke impedans∂nda bu tür ar∂zalanmalar beklenmez. (Lütfen daha ayr∂nt∂l∂ bilgi için bölgenizdeki enerji tedarik μirketine baμvurunuz).

• Kullanım kılavuzu, bulunması halinde aksesuar parçaları ve makineyi orijinal ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• Meister aletleri büyük çaplı bakım gerektirmez, gövdenin temizlenmesi için nemli bir bez yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniμ bilgiler kullanım kılavuzundan alınabilir.

• Meister aletleri sıkı kalite kontrolünden geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir. ÖNEML∑! Aletin açılması halinde garanti hakkınız kaybolur. D∑KKAT! Ürün Sorumluluk Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de -geçerlidir.

• Transport hasarlarını önlemek için aleti güvenli bir μekilde paketleyin veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından sonrada sizlere hizmet veririz ve muhtemelen Meister aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.
