Ürün Tipi	Akülü Matkap Vidalama
Marka	Meister Craft
Model	AS108VM
Boyutlar (U x G x Y)	200 × 215 × 55 mm (batarya ile birlikte)
Ağırlık	1080 g (batarya ile birlikte)
Çalışma Gerilimi	10,8 V
Batarya Tipi	Lityum-iyon, 3 hücre, 1,3 Ah
Şarj Cihazı Şebeke Beslemesi	220 – 240 V, 50/60 Hz, 12 W
Şarj Süresi	Yaklaşık 3 ila 5 saat
Boşta Devir	1. vites: 0-350 dev/dk ; 2. vites: 0-1 000 dev/dk
Maks. Tork	15 Nm
Mandren Kapasitesi	10 mm'ye kadar
Delinebilir Malzemeler	Ahşap, metal, plastik
Fonksiyonlar	Delme, vidalama, ters çevrilebilir dönüş yönü, hız regülatörü, ayarlanabilir tork debriyajı (1-11 + delme)
Ses Basıncı Seviyesi (LpA)	73 dB(A) (belirsizlik K=3 dB)
Ses Gücü Seviyesi (LWA)	84 dB(A) (belirsizlik K=3 dB)
Titreşim (delme)	1,49 m/s² (belirsizlik K=1,5 m/s²)
Titreşim (vidalama)	0,34 m/s² (belirsizlik K=1,5 m/s²)
Bakım	Havalandırma yuvalarını basınçlı hava ile temizleyin; gövdeyi kuru bir bezle silin. Sıvı veya aşındırıcı ürünler kullanmayın.
Onarılabilirlik	Sadece yetkili bir uzman tarafından onarılmalıdır; açılması garantiyi geçersiz kılar.
Güvenlik	Kullanmadan önce tam kullanım kılavuzunu okuyun. İşitme koruyucu ve güvenlik gözlüğü kullanın. Yağmura veya neme maruz bırakmayın.
Maks. Ortam Sıcaklığı	50 °C
Koruma Sınıfı (şarj cihazı)	II (çift yalıtım)
Standartlar	Avrupa direktiflerine uygun, EN 60745

Sık sorulan sorular - AS108VM Meister Craft

Bataryayı ilk kez nasıl şarj etmeliyim?

Batarya teslimatta tam dolu değildir. Şarj gövdesine şebeke beslemesini takın, bataryayı durana kadar yerleştirin. Şarj yaklaşık 3 ila 5 saat sürer. LED'ler ilerlemeyi gösterir: kırmızı (başladı), sarı (ilerledi), yeşil (bitti). Birkaç döngüden sonra batarya maksimum kapasiteye ulaşır.

Bataryanın şarj durumunu nasıl kontrol edebilirim?

Batarya üzerindeki şarj durumu kontrol düğmesine basın: kırmızı LED = neredeyse boş, sarı = yarı dolu, yeşil = dolu.

Bir matkap ucu nasıl takılır ve çıkarılır?

Önce bataryayı çıkarın. Durdurma halkasını tutun ve halkayı çevirerek mandreni açın. Ucu ortalanmış şekilde yerleştirin, ardından durdurma halkasını tutarak mandreni kapatın. Çenelerin aleti sıkıca kavradığından emin olun.

Sıkma torku nasıl ayarlanır?

Tork sınırlayıcıyı (tırtıllı halka) istenen ayara çevirin: 1 (yumuşak vidalar) ile 11 (sert vidalar) arası. Sınırsız delme için matkap sembolünü seçin. Kaymalı debriyaj, vidanın çok derine girmesini önler.

Dönüş hızı nasıl seçilir?

Hız bölgesi anahtarını kullanın: 1. vites (0-350 dev/dk) vidalama veya küçük çaplı delme için; 2. vites (0-1 000 dev/dk) daha büyük çaplı delme için. Hız tetik ile sürekli olarak ayarlanır.

Dönüş yönü nasıl ters çevrilir?

Tetiğin üzerindeki dönüş yönü anahtarını kullanın. Sağ konum = saat yönünde dönüş (delme, vidalama), sol konum = saat yönünün tersine dönüş (sökme). Motor çalışırken asla yön değiştirmeyin.

Bu matkapla hangi malzemeler delinebilir?

Ahşap, metal ve plastik delmek için tasarlanmıştır. Malzemeye uygun matkap uçları kullanın ve önerilen hızlara uyun: çap ne kadar küçükse, hız o kadar yüksek olmalıdır; malzeme ne kadar sertse, hız o kadar düşük olmalıdır.

Matkap nasıl bakım yapılır?

Her kullanımdan sonra havalandırma yuvalarını basınçlı hava ile temizleyin. Gövdeyi kuru bir bezle silin. Asla sıvı veya agresif temizlik ürünleri kullanmayın. Batarya, kapasitesini korumak için zaman zaman şarj edilmelidir.

Arıza veya işlev bozukluğu durumunda ne yapmalıyım?

Olağandışı ses, koku veya titreşim fark ederseniz, cihazı hemen kapatın ve bataryayı çıkarın. Cihazı yetkili bir uzmana kontrol ettirin. Cihazı kendiniz açmayın, bu garantiyi geçersiz kılar.

Kullanım ömrü sonunda batarya nasıl atılır?

Bataryayı evsel atıklarla birlikte atmayın. Bir geri dönüşüm merkezine veya bu amaçla belirlenmiş bir toplama noktasına bırakın. Lityum-iyon batarya, yerel düzenlemelere uygun olarak geri dönüştürülmelidir.

KULLANIM KILAVUZU AS108VM Meister Craft

... alttaki yönemelige uygun olduğu açıklamir:

2006/95 EC

2006/42 EC

2004/108 EC

TR - Beyerin yukarida tanimlanan konusu, Avrupa Parlamentosu'nun ve Konsey'in elektrikli ve elektronik cihazlarda belirli tehligi maddelerin kullaniminin sinrlanmasina yonelik 8 Haziran 2011 tarihli 2011/65/EU nolu yonetmeligiinin hukumlereini yerine getirmektedir.

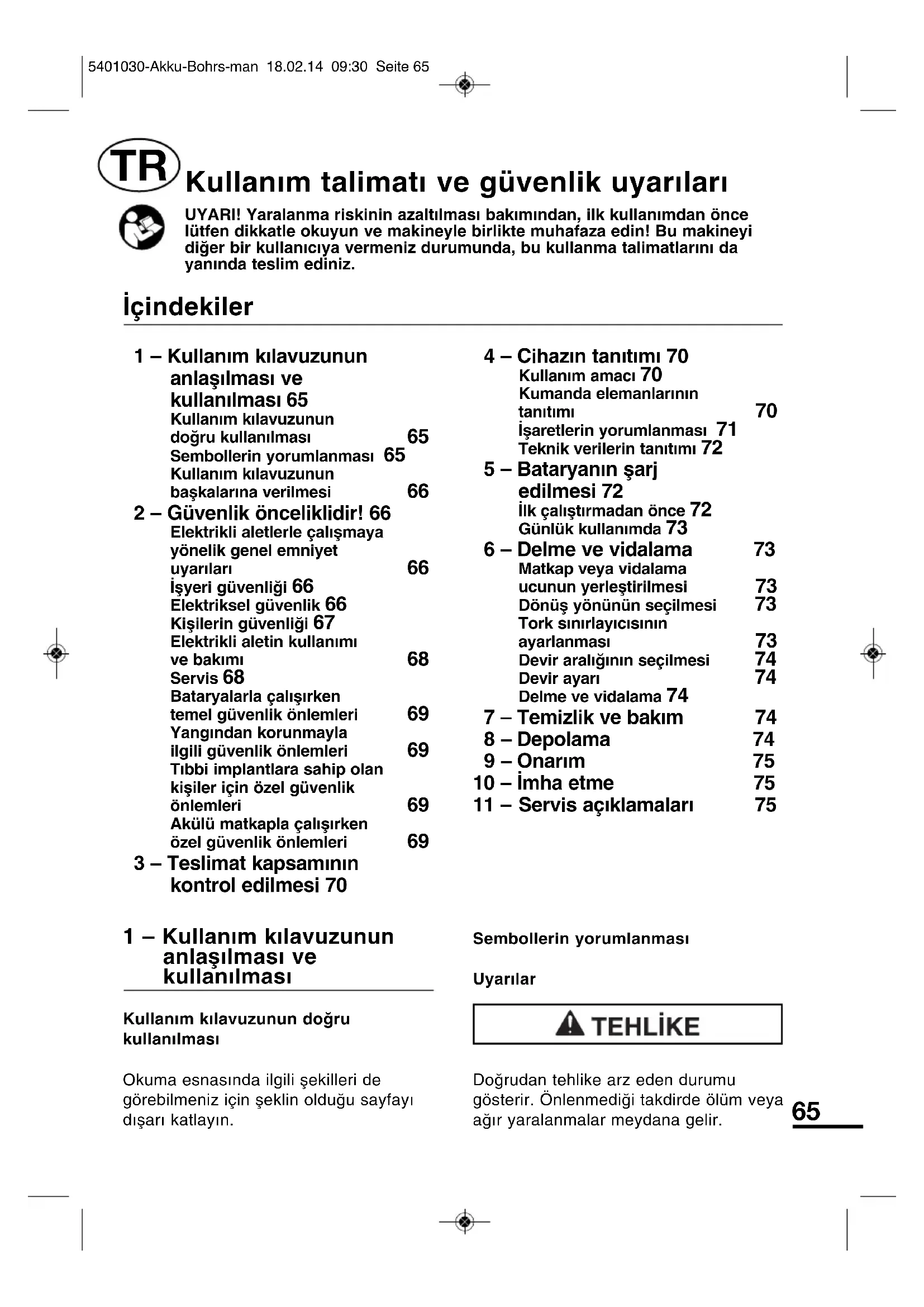

Kullanim talimat ve güvenlik uyarileri

UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.

icindekiler

1-Kullanim kilavuzunun
anlaşilması ve
kullanilmasio 65
Kullanim kilavuzunun
doğan kullanilmasio 65
Sembollerin yorumlanması 65
Kullanim kilavuzunun
baslakarın verilmesi 66

2-Guvenlik onceliklidir! 66 Elektrikl aletlerle calismaya yonelik genel emniyet uyarilari 66

Isyeri Güvenligi 66 Elektriksel Güvenlik 66 Kisilerin Güvenligi 67 Elektrikli aletin kullanimi vebakimi 68

Servis 68
Bataryalarla calisirken
temel güvenlik onlemleri 69

Yangindan korunmayla
ilgili güvenlik onlemleri 69
Tibbi implantlara sahip olan
kişiler icin Özel güvenlik
önlemleri 69

Akuli matkapla calisirken özel güvenlik onlemleri 69

3 - Teslimat kapsaminin kontrol edilmesi 70

1 - Kullanim kilavuzununan anlasiilmasi ve kullanilmasi

Kullanim kilavuzunun doitukullanilmasi

Okuma esnasinda ilgili sekilleri de gorebilmeniz icin seklin oldugu sayfayi disari katlayin.

4-Cihazin tanitimi 70 Kullanim amaci 70 Kumanda elemanlarin tanitimi 70 isaretlerin yorumlanmasi 71 Teknik verilerin tanitimi 72
5-Bataryanin sarj edilmesi 72 ilk calistirmadan once 72 Gunluk kullanimda 73
6 - Delme ve vidalama 73

Matkap veya vidalama
ucunun yerleşirilmesi 73
Dönus yönunjün secilmesi 73
Tork sinirlayicisinayarlanmasi 73Devir araliginin secilmesi 74
Devir ayari 74 Delme ve vidalama 74
Temizlik ve bakim 74
Depolama 74
Onarim 75
imha etme 75
Servis aciklamaları 75

Sembollerin yorumlansasi

Uyarilar

TEHLIKE

Dogrudan tehike arz eden durumu gosterir. Onlenmedigi takdirde olum veya agir yaralanmalar meydana gelir.

UYARI

Olasi tehike arz eden bir durumu gõsterir. Önlenmediigi takdirde olüm veyaagic yaralanmalar meydana gelebilir.

DiKKAT

Olasi tehlike arz eden bir durumu gosterir. Onlenmedigi takdirde hafif veya onemsiz yaralanmalar meydana gelebilir.

DIKKAT

Olasi bir zarar verici durumu gosterir. Onlenmedigi takdirde, cihazda vya cevresinde hasar olusibilir.

Okuma yardimlari

Bir fonksiyonu daha iyi
anlamak amaciyla bilgileri
gosterir

Diger bolumlere atiftabulunmalarigosterir

Daha kolay kullanim ve iyi calisma sonuclari icin ipuclarini gosterir

Kullanim kilavuzunun sekskalarina verilmesi

Kullanim kilavuzunu cihazla birlikte diger kullanici lara ve cihazin yeti sahiplerine verin.

2 - Güvenlik önceliklidir!

Elektrikli alelterle calismaya yonelik genel emniyet uyarilari

UYARI

Tum guvenlik bilgilerini ve talimatlari n okuyun. Guvenlik

bilgileri ile talimatlara uyulmamasi elektrik carpmasina, yanmalara veya aigr yaralanmalara neden olabilir.

Tüm güvenlik bilgilerini ve talimatlari ileride bakmak üzere saklayiniz.

Güvenlik bilgilerinde kullanıan "elektrikli cihaz" kavramısebeke elektrigi ile calisan elektrikli aletler (sebeke kablosu ile) ve akü ile calisan elektrikli aletler (sebeke kablosu olmaksuzin) anlamına gelmektedir.

Isyeri guvenligi

• isyerinizi temiz tutun ve iyi aydinlatn. Düzensizlik veya aydinlatilmamı isyerleri kazalaraneden olabilir.
• Elektrikli cihaz ile yanici sivilar, gazlar veya tozlar iceren ve patlama tehlikesi olan ortamda calismayiniz. Elektrikli alelter, tozu veya buharlar tutusturabilecek kivilcimlar olustururlar.
• Elektrikl aletleri kullanirken;cocuklari ve diger kisileri uzak tutun. DikkatinizDAQIlrsa, aletin kontrlunu kaybedebilirsiniz.
• Yeterli havalandirma olmasini saglayin. Agir, temiz olmayan hava yorgunluga neden olabilir.

Elektriksel guvenlik

Boru, Isitici, firin ve buzdolabi gibi toprakl yüzeylerle beden temasindan kaçınin. Bedeniniz topraklandi takdirde, elektrik carpma riski artar.
- Elektrikli cihazlari yagmur ve rutubetten uzak tutunuz. Elektrikli aletin icine su girdiginde elektrik carpması riski olusur.
Kabloyu elektrikl cihazi taşimak,
asmak veya fişi prizden Çekmek
gibi amacina uygün olmayarak
kullanmayınüz. Kabloyu isidan,
yàgdan, keskin kenarlardan ve
cihazın hareketli parçalarından uzak
tutun. Hasarl veya dolammi kabolar,
elektrik carpma riskini artirir.
- Elektrikl bir cihaz ile acik havada calisirken, dis alanlara da uygun bir uzatma kablosu kullaniniz. Dis ortam icin uygunolan bir uzatma kablosunun kullanilmasi, elektrik carpma riskini azaltir.
- Elektrikli cihazin rutubetli bir ortamda kullanilmasindan kaçınilamiyorsa seksak akimdan korumali bir salter kullaniniz. Bir seksak akim koruma salterinin kullanilmasi, elektrik carpma riskini azaltir.

Kisilerin guvenligi

• Bu cihaz, güvenliklerinden sorumlubir kisinin denetimi olmaksizın ya da bu kisi tarafindan cihazın)nasil kullanilacagi tarif edilmeden sinirli fiziki,duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesizce ve/veya bilgisizce kullanilamaz. Cocuklarin cihazla oynamamalarinin-SAglanmasi açisindoan kontrol alinda tutulması gerekmektedir.

• Ne yaptıgüniza dikkat edin ve elektrikli aletle calisirken Düşünerek hareket edin. Eger yorgunsaniz veya uyusturucu, alkol veya ilac alimi etkisi altindaysaniz elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmalara neden olabilir.

• Kisisel koruyucu ekipman ve her zaman bir koruyucu gozluk kullanin. Cihazın turüne ve kullanimina gore toz maskesi, kaymaz koruyucu ayakkabilar, koruyucu kask ve kulaklik gibi kişi emniyet ekipmanlarini giymek ve takmak yaralanma riskini azaltır.
  Cihazin istenmeden calismasini onleyin. Cihazi guc kaynagina ve/veya akuye baglamadan, kaldirmadan veya taqmadan once, cihazin kapali oldugundan emin olun. Cihazi tasirken parmaginiz salterin uzerinde olursa veya cihazi aik konumdayken elektrige baglarsaniz, kazalara neden olabilirsiniz.
• Elektrikli cihazi calistirmadan ayar aletlerini veya tornavidalari uzaklastirin. Cihaza ait donen parcalardan birinin icinde bulunan bir alet veya anahtar, yaralanmalara neden olabilir.
  Normal disi bir beden durusundan kaçınin. Güvenli bir konumaGPCIN ve daima dengede durun. Böylece elektrikli aleti, beklenmeyen durumlarda daha iyi kontrl edebilirsiniz.
  Uygun giysi giyin. Bol giysi giymeyin veya takı takmayın. Saçlarınüz, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Geşek giysiler, takılır

veya uzun saclar donen parcalar tarafindan yakalanabilir.

• Toz emici ve toz tutucu takilabiliyorsa, bunlarin baglanmis oldugundan ve dokru kullanildigindan emin olun. Bir toz emme donaniminin kullanilmasi tozdan dolayi olusabilecek tehlikeleri azaltabilir.
  Cihazi, ancak kusursuz ve hasarsiz durumundayken kullanin.
• Hiçbir zaman cihazın güvenlik dizeneklerini çikarmayın veya bunlari manipüle etmeyin.
• Cihaz üzerinde veya parçalarindadehyşiklik yapmayın.
  Cihazi kapattiktan ve durdurduktansonra cihazi elinizden birakin.
  Cihazi kullanmadigiiniz surece guc kaynagindan ayirin.

Elektrikli aletin kullanimi ve bakimi

Cihaza asiri yuklenmeyin. Her calisma icin ona uygun elektrikli aleti kullanin. Uygun elektrikli cihazla, belirtilen kasite araliginda daha iyi ve daha guvenli calisirsiniz.
- Salteri bozuk olan elektrikli cihazlari kullanmayiniz. Açilip kapanamayan elektrikli cihazlar tehlikelidir ve bunlarin onarilmasi gerekir.
Cihaz uzerinde ayarlar yaparken, aksesuar parçalarını degişirirken veya cihazi kaldırken elektrik fişini prisdencikarin ve/veya aküyucikarin. Bu onlem, elektrikli aletin istenmeden calışmasını engeller.
Kullanilmayan elektrikli cihazlari;cocuklarin erisemeyecegi yerlerde

saklayiniz. Cihaza yabanci olan ve bu talimatlari okumayan hiç kimsenin cihazla calismasina izin vermeyin. Elektrikli cihazlarin tecrubesiz kiselar tarafindan kullanilmasi tehlikelidir.

• Elektrikli cihazin bakimini dikkatle yapiniz. Hareketli parçalarınin kusursuz sekilde calisip calismadigi ve sikişip, sikismadigi, parçaların kırık olup olmadigi vya elektrikli aletin islevini etkileyen herhangi bir hasar olup olmadigi kontrol edin. Cihazi kullanmadan once hasarlı parçaları onarin. Birçok kazanan nedeni, bakimi kotu yapilan elektrikli aletlerdir.
• Kesim takimlari n Keskin ve temiz tutun. Itina ile temizlenmis keskin kenarli kesim takimlari daha az sikisma yapar ve daha kolay kumanda edilebilir.
• Elektrikli cihazi, aksesuarlini, kullanim aletlerini vs. bu talimatlara uygun olarak kullanin. Calisma sartlarini ve yapilacak faaliyeti dikkate alin. Elektrikli cihazlarin öngörülen kullanim dininda kullanilmasi tehlikeli durumlara yol acabilir.
• Olağandişi belirtiler fark ederseniz: Cihazi kapatin. Cihazi güç kaynagindan ayirin. Cihazi yetkili teknik personele kontrol ettirin. Bu tip olagandişi belirtiler sunlar olabilir: Gürültüler, kokular, titresimler vs.

Servis

• Elektrikl aletinizi sadece kalifiye tekniysenlere ve sadece orijinal yedek parçalarla tamir ettiriniz. Böylece, elektrikl cihazın emniyetli kalması saglanır.

Bataryalarla calisirken temel guvenlik onlemleri

• Bataryaları sadece üretici tarafindan tavsiye edilen Şarj cihazlarinda Şarj edin. Belirli tipteki bataryalar icin uygun olan bir Şarj cihazinda, baska bataryalar kullanıdligi takdirde yanma tehlikesi sos konusudur.
• Yalnizca cihaz icin ongorulen bataryaları kullanin. Baska bataryalarin kullanilmasi yaralanmalar ve yanma tehlikesine yol acabilir.
  Kullanmadiginiz bataryalari kontaklarda koprulemye neden olabilecek ataclardan, madeni paralardan, anahtarlardan, civilerden, civatalardan veya baska ufak metal nesnelerden uzak tutun. Batarya kontaklariarasinda meydana gelebilecek bir kisa devre yaniklara veya yangina neden olabilir.
  Yanlis kullanim durumnda bataryadan sivi cikabilir. Bu siviya temastan kacinin. Kazara temas edilmesi durumnda suyla yikayin. Sivinin gozte temas etmesi durumnda ayrica tibbi yardin alinmalidir. Cikan batarya sivisi ciltte tahrise veya yaniklara neden olabilir.
• Sarj cihaz ile bataryalar sarj etmye calismayin. Bataryalar sarj edilememektedir. Sarj etmeyi denediiginizde bataryalar isinir ve bunun sonucunda bir yangina yol acabilir.
• Bataryayi ev cöpüne atmayin.

Kullanim omrunu tamamladiktan sonra bataryayi bir geri alma sistemi uzerinden geri donusume kazandirin.

Yangindan korunmayla ilgili güvenlik onlemleri

• Bir yangin sondereucusunu hazir bulundurun. Ahsap ve kagit yanginlar icin: Toz tipi yangin sondereuciler (yangin sinif ABC) veya kopuklu yangin sondereuciler (yangin sinif AB). Elektrik kaynakli yanginar icin: Karbon dioksitli (CO_2) yangin sondereuciler (yangin sinif B)

Tibbi implantlara sahip olan kisiler icin ozel guvenlik onlemleri

Her elektrikli cihaz isletim esnasinda bir elektromanyetak alan olusturur. Bu alan uygun olmayan sartlarda tibbi implantarin (orn. kalp pili) fonksiyonlarini etkileyebilir.

Akūlū matkābī kullanmaya ba lamadan once:

• Doktorunuza danisin!
• Implant ureticisine danisin.

Akülü matkapla calisirken özel Güvenlik onlemleri

• Sarj Ünitesini yalnizca kuru kapal mekanlarda kullanin.
  Delme veya vidalama esnasinda donen mandrene veya yerlestirilen takima dokunmayin.
  Delme veya vidalama esnasinda akulu matkabin havalandirma deliklerini ortmeyin.
  Delme veya vidalama esnasinda gozte görtelmeyen kablolara ve hatlara dikkat edin.
• Yerleştilen takimn gizli elektrik kabolarina veya kendi kablosuna

denk gelecek calismalar yaparken cihazi izolasyonlu koruyucu saplarindan tutun. Gerilim ileten hatlarla temas, cihazin metal parçalarini da gerilimli hare getirir ve elektrik carpasina yol acabilir.

3 - Teslimat kapsaminin kontrol edilmesi

Teslimat kapsaminin eksiksiz ve kusursuz durumda olmasini kontrol edin.

Parçalarin eksik ya da hasarl olmasi halinde:

Cihazi calistirmayin.
- Saticiya Şikayette bulunun.

Şekil 3-1: Teslimat kapsami

No. Tanim

1 Akülu matkap
2 Batarya
3 Sarj unitesi
4 Elektrik adaptorü

4 - Cihazin tanitimi

Kullanim amaci

Akülü matkap ahşabi, metali ve plastigi delmek ve civatalari takmak veçikarmak icin tasarlanmistir.

Bunun disindaki her tur kullanim, amacinin disinda kullanim kabul edilir! Amacinin disindaki kullanimin sonumlari sunlar olabilir:

Kullanici n in veya cevre bulunan kisilerin yaralanmasi

Cihazda, parcada veya cihazin cevresinde bulunan esyalarda maddi hasar
Garanti ve sorumluluk haklarininkaybi

Kumanda elemanlarin tanitimi

Akuli matkapta bulunan kumanda elemanlari

Sekil 4-1:

No. Tanim

1 Mandren
2 Sabitleme pervazi
3 Tork sinirlayicisi
4 Devir araligi degiistirici si
5 Havalandirma deligi
6 Donus yonu salteri
7 Devir regulatorlu açma/kapamadugmesi
8 Tutamak
9 Batarya

10 LED lamba

Bataryada bulunan kumanda elemanlari

Sekil 4-2:

No. Tanim

1 Bataryanin sarj durumu icin kontrl tusu
2 Kirmizi LED: Şar durumu kritik
3 Sari LED: Sarj durumu zayif
4 Yesil LED: Sarj durumu iyi

Şarj ünitesinde bulunan kumanda elemanlari

Sekil 4-3:

No. Tanim

1 Batarya gozü
2 Elektrik adaptorü icin baglanti jaki

Elektrik adaptörunde bulunan kumanda elemanlari

Sekil 4-4:

No. Tanim

1 Elektrik fisi
2 Sarj unitesi icin baglanti soketi

Isaretlerin yorumlanmasi

Tip levhalarinda bulunan semboller

Sek. 4-5 ila 4-8:

Sembol Anlami

Avrupa güvenlik talimatlariyla uygünlik

Calisma omrunu tamamladiktan sonra geridonusume tabitutun

Lityum iyon bataryalarie ev copune atmayin

Sarj unitesine ait baglanti soketinin kutuplar, diq: eksi, ic: arti

"Test edilmiş emniyet" muhru

Mahfaza Çift yalıtmilidir

Sadece kuru ic mekânlarda kullanim icin

Kullanim kilavuzunu okuyun

Ortam sicakligi maks. 50^

Sek: Çişis voltajı, yük kapasitesi

Meister... Uretici bilgisi

Sarj unitesinin tip levhasinda

Sek. 4-5 (sol ust):

Metin Anlami

Ladestation Cihaz tanimi

LS108Lio Model tanimi

Bataryanin tip levhasinda

Sekil 4-6:

Metin Anlami

10,8V Cikis voltaji

1,3 Ah Batarya kapasitesi

BP108Lio Model tanimi

Meister... Uretici bilgisi

Teknik verilerin tanitimi

Fizikselsveriler

Akulu matkap

Akulu matkabin

boyutlari

Bataryayla birlikte

yakl. 200× 215× 55mm

kapasitesi 1.300 mAh

Ergonomik veriler

Akulu matkap

Ölçüm belirşizligi K: 1,5 m/s²

Titresim olcum degerleri EN 60745 uyarinca tespit edilmistir.

Belirtilen titresim emisyon degeri standart bir test yontemine gore olcumu olup, elektrikli bir aletin bir baska aletle kiyasanmasinda kullanilabilir.

Belirtilen titresim emisyon degeri, muhtemel bir olumsuz etki icin ilk tahmin olarak da kullanilabilir.

Titresim emisyon degeri, elektrikli aletin kullanilmasi sirasinda, aletin ne tur kullanildigina bagli olarak belirtilen degerden farklik gosterebilir.

Kullanin korkuması aç,isindan Güvenlik onlemlerinin belirlenmesi zorunludur. Burada, muhtemel olumsuz etki hakinda reel uygulama kosulları goz onüne alınarak tahmin yapilir. (Bunda isletim dongusünunpayi da,yani elektrikla aletin kapal oldugu sureler ve de aletin gerci açık oldugu ama herhangi bir zorlanma olmadan calistigi sureler dedikkate alinaldir.)

Elektrik adaptorörünn elektrik verileri

Tip XR-DC120400A

Calisma voltaji 220...240 V

Sebeke frekansi 50/60 Hz

Gekilen guc 12W

Cikis voltaj 12V

Yuklenme 400 mA

Koruma sinifi II (cift yalitimi)

Koruma turu IP X0

5 - Bataryanin Şarj edilmesi

Ilk calistirmadan once

Batarya, teslim edildigi andatam dolu degildir.

Şekil 5-1: Elektrik adaptorünü ve Şarj Ünitesini®, Baglayin. Bataryayı sonuna kadatbatarya yuvasına dokun.

Batarya üzerinde bulunan LED'ler, sarj islemini gosterir:

LED LED LED Sarj islemi kirmizi sarı yesil

baishiyor

ilerliyor

tamamlandi

Sarj suresi yaklasik 3 ila 5 saattir.

Sarj islemi tamamlandiktan sonra bataryayi sarj unitesinden cikarin.

Batarya, sahip oldugu tam
kapasiteyi birkaç sarj
isleminden sonra
gösterecekir.

Şekil 5-3: Bataryayi sonuna kadar akülü matkabin tutamağindaki yere dokun.

Akülu matkap calismaya hazirdir.

Günlük kullanında

Bataryayi korumak icin:
Batarya tamamen
bosalmadan once bataryayi
sarj edin.

Şekil 5-2: Bataryanın Şarj durumunu kontrol edin:

LED LED LED Sarj durumu kirmizi sari yesil

neredeysebos

yari dolu

dolu

Sekil 5-4: Akulu matkabin tutamağindan bataryayıçkarin.

Sekil 5-1: Bataryayi sarj edin.

Sekil 5-3: Batarya doldugunda, bataryayi sonuna kadar akulu matkabin tutamağindaki yere sukun.

Akūlū matkap calismaya hazirdir.

6 - Delme ve vidalama

Matkap veya vidalama uçunun yerleştirolmesi

Dikkat

Donen hareketli parçalar. Kazara calistirilma durumunda yaralanma riski. Cihazi gü beslemesinden ayirin.

Sekil 5-4: Akulu matkabin tutamağindan bataryayıçın.

Şekil 6-1: Sabitleme pervazıni (1) siki sekilde tutun ve mandreni (2)ainen. Matkap ucunu veya vida ucunj yerleşirin. Sabitleme pervazıni (1) siki sekilde tutun ve mandreni (2) kapatin.

Mandrende bulunan cenererin takimi merkezlemis sekilde sik kavramasini saglayin.

Donus yonunun seilmesi

Sekil 6-2: Istediginiz donus yonunu secin. Delmek icin: Her zaman saga doğru.

Tork sinirlayicinin ayarlanmasi

Tork sinirlayicisi ayarlanabilir bir kayar kaplindir. Vidalama yaparken civata kafalarinin parcanin derinine girmesini onler.

Sekil 6-3: Tork sinirlandiricisini ayarlayin:

Yumusak parçalara belirli noktaya kadar vidalarin takilmasi

Sert parçalara vidalarin takilmasi

Delme (tork sinirlamasi olmadan)

Devir araliginin seilmesi

Devir, açma/kapama dügmesiyle ayarlanir.

"Delme ve vidalama" kismina bakin, sayfa 74.

Delme icin ana kural: Matkap capi ne kadar kucukse, devir o kadar yuksektir.

Parcanin malzesemi ne kadarsertse, devir o kadardusuktur.

Delme ve vidalama

Şekil 5-3: Bataryayı tekrar yerlestirin.

TEHLIKE

Gizli elektrik kablolari olabilir.
Delerken hayati tehlike seks konusudur.

Delinecek yeri tesisat arama ekipmaniyla tarayin.

Sekil 6-5: Açma/kapama Düğmesine hafıçe basın. LED lamba yanar. Akülü matkap calısmaya baslar. Devri yükseltmek icin: Açma/kapama Düğmesine biraz daha basın.

DIKKAT

Yüklenirken isl olusur. Isi birikmesi nedeniyle cihazin zarar gorme riski vardu.

Havalandirma deliklerini aqik tutun.

Kapamak icin: Açma/kapama duğmesini birakin.

7 - Temizlik ve bakim

Her kullanimdan sonra: Havalandirma deligiine basinci hava tutarak temizleyin.

Govdeyi kuru bir bezle silin. Cizici ve zarar verici sivilar ve temizlik malzemeleri kullanmayin.

8 - Depolama

Bataryayi akulu matkaptan cikarin.

Cihazi kuru ve temiz bir yerde maksimum +40^ de saklayin.

Batarya kapasitesinin azalmaması icin bataryayı ara sira Şarj edin.

9 - Onarim

Onarimi sadece yetkili teknik personal yaptirin.

10 - imha etme

Calisma omru dolduktan sonra: Cihazin, cevreye zarar vermeyecek sekilde geridonusume tabi tutulmasini saglayin.

Cihazi yerel talimatlara uygun olarak bertaraf edin.

Cihazi ev copune atmayin!

Bataryayi ev copune atmayin.

Kullanim omrunu tamamladiktan sonra bataryayi bir geri alma sistemi uzerinden geri donusume kazandirin.

11 - Servis aciklamaları

Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi original ambalajinda saklayin. Böylecequarters bilgi ve parçalar daima elinizin olur.
Meister aleleri��k capli bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektriklaletleri kesinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.

Meister alelperi siki kalite kontrolunden geirilir. Buna ragmen fonksiyon anzasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakinda yapilacak kisa aciklama ariza arama ve tamir suresini azaltacaktir. Arizanin garanti suresi icinde meydana gelmesi halinde aletin icine garanti tertifikasi ve kasa fisini de koyun.
- Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ücretini sizden talep edecektir.
- ONEMLI! Aletin açilması halinde garanti hakkiniz kaybolur.
- DIKKAT! Ürün Sorumluluk Yasasinagore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinererimizin yol açacai hasarlar icin sorumluluk almadümizi ehemmiyle belirtiriz! Aynısey kullananan aksesuvarlar icin de -geçerlidir.
- Transport hasarlarini onlemek icin aleti gvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
- Garanti suresinin dolmasindan sonrada sizlere hizmet veririz ve muhtemelen Meister alelerinde meydana gelecek arizalari uygun fiyatlarla tamir ederiz.

Service
