| Marka | Meister Craft |
| Model | BSB 500 |
| Ürün Tipi | Darbeli Matkap |
| Besleme | 230 V~/50 Hz |
| Çekilen Güç | 500 W |
| Boşta Devir | 0 - 2900 dev/dak (değişken) |
| Maks. Delme Kapasitesi (Beton) | 13 mm |
| Maks. Delme Kapasitesi (Çelik) | 10 mm |
| Maks. Delme Kapasitesi (Ahşap) | 25 mm |
| Sıkma Boynu | 43 mm |
| Dişli Bağlantı | ½" x 20 UNF |
| Besleme Kablosu Uzunluğu | 150 cm |
| Ses Basınç Seviyesi (LpA) | 91,0 dB(A) |
| Ses Gücü Seviyesi (LwA) | 102+3 dB(A) |
| Titreşim (Beton, Ana Tutamak) | 13,768 m/s² |
| Titreşim (Beton, Ek Tutamak) | 12,555 m/s² |
| Titreşim (Metal, Ana Tutamak) | 5,510 m/s² |
| Titreşim (Metal, Ek Tutamak) | 6,663 m/s² |
| Darbe Fonksiyonu | Evet, değiştirilebilir |
| Dönüş Yönü Değiştirici | Evet (sağ/sol) |
| Hız Değiştirici | Evet, tetik üzerinde elektronik |
| Kademeli Derinlik Durdurucu | Evet |
| Ek Tutamak | Evet, çıkarılabilir ve ayarlanabilir |
| Sürekli Çalışma Durdurma | Evet (kilit düğmesi) |
| Bakım | Nemli bir bezle temizleyin, çözücü kullanmayın |
Sık sorulan sorular - BSB 500 Meister Craft
Kullanıcıların soruları hakkında BSB 500 Meister Craft
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun BSB 500 - Meister Craft ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. BSB 500 markasının Meister Craft.

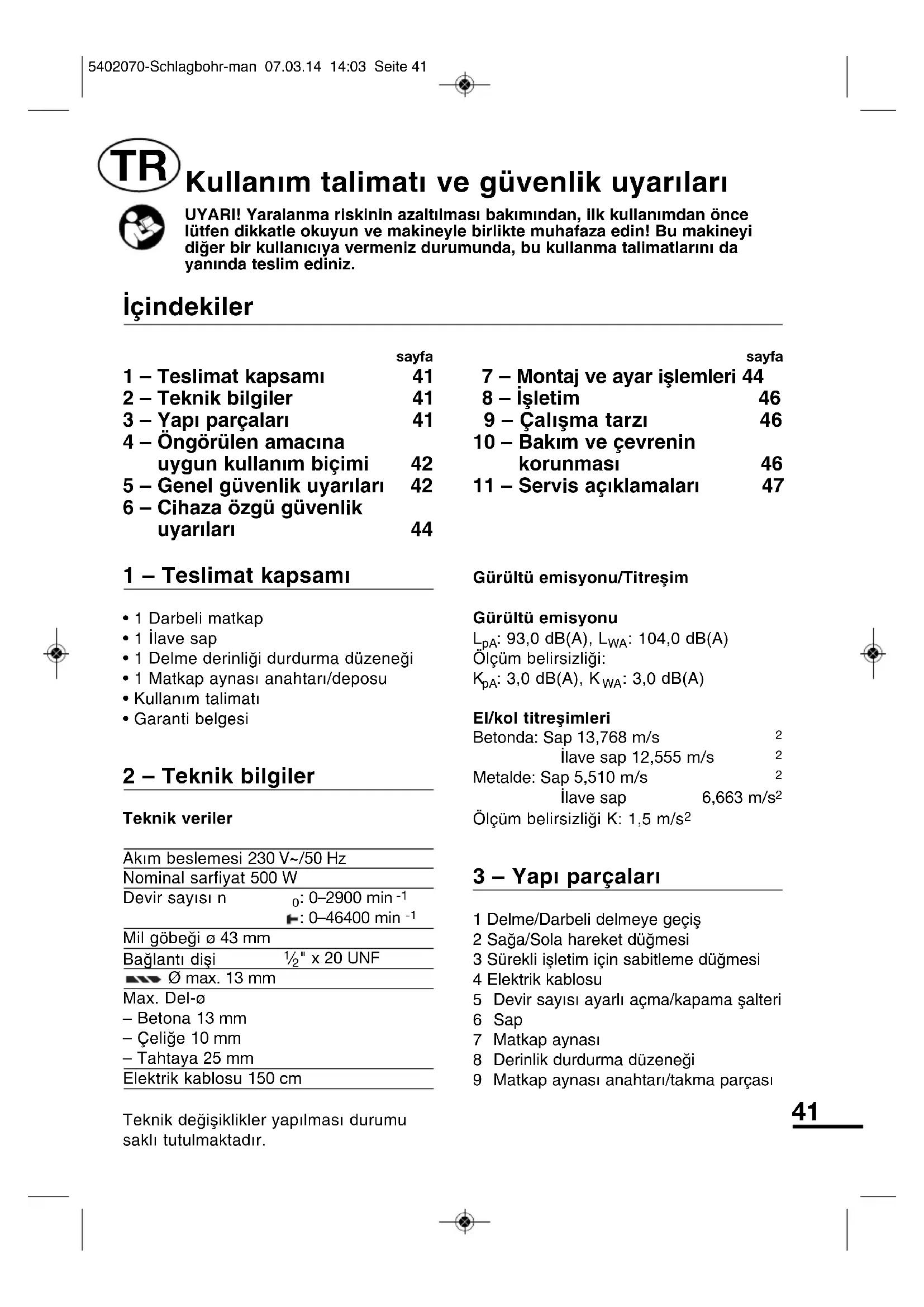

KULLANIM KILAVUZU BSB 500 Meister Craft
Kullanim talimat ve güvenlik uyarileri
UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.
Icindekiler
| 1 - Teslimat kapsamı | 41 |
| 2 - Teknik bilgiler | 41 |
| 3 - Yapı parçaları | 41 |
| 4 - Öngörülen amacına uygun kullanım biçimi | 42 |
| 5 - Genel güvenlik uyarları | 42 |
| 6 - Cihaza özgü güvenlik uyarları | 44 |
1 - Teslimat kapsami
1 Darbeli matkap
- 1 ilave sap
1 Delme derinligi durdurma duzenenei
- 1 Matkap aynası anahtarı/deposu
Kullanim talimati
- Garanti belgesi
2 - Teknik bilgiler
Teknik veriler
| Akı beslesesi 230 V~/50 Hz | |
| Nominal sarfiyat 500 W | |
| Devir sayişn | 0: 0-2900 min -1 |
| -: 0-46400 min -1 | |
| Mil gübegi ø 43 mm | |
| Bağlanti disi | 1½" x 20 UNF |
| Ø max. 13 mm | |
| Max. Del-ø | |
| - Betona 13 mm | |
| - Çelıge 10 mm | |
| - Tahtaya 25 mm | |
| Elektrik kablosu 150 cm | |
Teknik degisiklikler yapilması durumu sakkı tutulmaktadır.
sayfa
7 - Montaj ve ayar ilemleri 44
8-Isletim 46
9-Calisma tarzi 46
10-Bakim ve cevrenin korunmasi 46
11-Servis aciklamaları 47
Gürültü emisyonu/Titreşim
Gürültü emisyonu
L_DA : 93,0 dB(A), L_WA : 104,0 dB(A)
Ölçüm belirşizligi:
K_pA : 3,0 dB(A), K_WA : 3,0 dB(A)
El/kol titresimleri
Betonda: Sap 13,768 m/s 2
Ihave sap 12,555 m/s 2
Metalde: Sap 5,510 m/s 2 Ihave sap 6,663 m/s2
Ölçüm belirşiligi K: 1,5 m/s²
3 - Yapi parçaları
1 Delme/Darbeli delmeye geci
2 Saga/Sola hareket Düɡmesi
3 Surekli isletim icin sabitlme duğmesi
4 Elektrik kablosu
5 Devir sayisi ayarli acma/kapama salteri
6 Sap
7 Matkap aynasi
8 Derinlik durdurma dizeneigi
9 Matkap aynasi anahtari/takma parcasi
4 - Öngörülen amaçlara uygün kullanım
Tahta ve metale delme, betona darbeli delme. Makine, alet ve aksesuarlari baska isler icin sadece amacina uygun bicimde kullaniniz (uretici bilgilerini dikkate aliniz). Amaci disinda tum kullanimalr yasaktir.
DIIKKAT! Makinede amacina uygun kullanim disindaki medahaleler, garanti hakkinin yanmasina neden olur.
Bu cihaz sadece evde kullanim icin belirlenmiştr.
5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarlıarı
Dikkat! Butun guvenlik talimatlari ve hukumleri
okunmaldir. Asagidaki talimat hukumlere uyulmadigi takdirde elektrik carpmasi, yangin ve/veya agir yaralanma tehlikeleri meydana gelebilmektedir.
Bir sonraki kullanim icin bu guvenlik talimatlari ne hukumlerei guvenli bir yerde saklayiniz.
Uyari ve talimat hukumlerinde kullaniler "Elektrikli EI Aleti" kavrami, akim sebekesine bagl (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.
1 Calisma yeri
a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.
b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz.
Elektriki el aleleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadirlar.
c Elektrikli el aleti ile calisirken cocosklari ve baskalarini uzakta tutunuz. DikkatinizDAQIacak olursa aletin kontrolunu kaybedebilirsiniz.
2 Elektrik emniyeti
a Aletin fişi prize uymalıdir. FisiHCIbir zaman degişirmeyiniz.Koruyucu donanimi bulunan topraklanmş alelerle birlikte adaptorfor fişi kullanmayıniz.
Degistirilmemis fiş ve uygün przy elektrik carpma tehlikesini azaltir.
b Borular, kalorifer petekleri, isiticilar ve buzdlaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz topraklandında buyuk bir elektrik carpma tehlikesi ortaya Çikar.
c Aleti yagmur.altinda veya nemli yerlerde birakmayiniz. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yuksaltir.
d Aleti kablosundan tutarak tasimayiniz, kabloyu kullanarak asmayiniz veya kablodan cekerek fisi cikartmayiniz. Kabloyu isidan, yağdan, keskin kenalı cismlerden veya aletin hareketli parçalarindan uzak tutunuz. Hasarlı veya dolamş kablo elektrik carpma tehlikesini yükseltir.
e Bir elektrikli el aleti ile acik havada calisirken, mutlaka acik havada kullanilmaya onayl olan bir uzatma kablosu kullaniniz. Acik havada
kullanilmaya uygun uzatma
kablosunun kullanilmasi elektrik
carpma tehlikesini azaltir.
3 Kılılerin Güvenligi
a Dikkatli olunuz, ne yaptiğiniza dikkat ediniz, elektrikli el aleti ile,isinizi makul bir tempo ve yontemle yurutünuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalara neden olabilir.
b Daima seksisel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ilegone kullanacaginizi toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
c Aletin kontrl disi calismaması icin gerekli onlemleri aliniz. Aleti akim sebekesine veya aküye baglamadan once, kalirmadan veya tasimaya baslamadan once kapal oldugundan emin olunuz. Aleti tasirken parmaginiz salter uzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.
d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarin icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.
e Kendinize cok fazla guvenmeyiniz. Calisirken durusunuz guvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarınizi, giysilerinizi
ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar veya takilar, aletin hareketli parçaları tarafindan tutulabilir.
g Tutamaklari kuru, temiz ve yagsiz tutunuz. Yagli tutamaklar kayabilir ve aletin kontrolünu kaybedebilirsiniz.
h Toz eme donanimi veya toztutma tertibati kullanirken, bunlarinbagl oldugundan ve dokrukullanildigindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.
4 Elektrikli el alelerinin özenle kullanimi ve bakimi
a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Aciip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmalidir.
c Alette bir ayarlama islemine\
baslamadan once, herhangi bir\
aksesuari degistirken veya aleti\
elinizden birakirken fişi prisden\
cekiniz. Bu onlem, aletin yanlisi kla\
calismasini onler.
d Kullanim diş duran elektrikli el aletlerini Çocuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen vya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz. Deneyimsiz kisiler tarafindan kullanıldiğnda, elektrikli el aletleri tehlikelidir.
e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigi, hareketli parcalarin kusursuz olarak islev gorpup gormediklerini ve sikisip sikismadiklarini, parcalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmaya baslamadan once hasarll parcalari onartiniz. Bircok is kazasi aletin kotu bakimindan kaynaklanmaktadir.
f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmis keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanaqi saglarlar.
g Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullaniniz. Bu siralamada olmak uzere, calisma kosullarini ve yaptiginiz isi dikkate aliniz. Elektrikli el alelerinin kullanimleri icin ongorulen alanin disinda kullanilmalari tehlikeli durumlara neden olabilir.
5 Servis
a Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aletin guvenligini surekli hare getirsiniz.
b Baglanti kablosu bir hasara ugradigi zaman, olusabilecek tehlikeleri onlemek icin, uretici veya musteri hizmetleri servisi tarafindan degistirilmesi gerekir.
6 - Cihaza özgü güvenlik uyarılcı
Gözluk ve kulaklik takiniz.
Duvara delik açmadan önce gerekirse bir kablo ve hat arama dedektörü ile elektrik, gaz veya su hatlarina degip degmeyeceginizi kontrol ediniz.
Matkap ucu/Matkap aynasini sadece fiş seksiliyken degistiriniz!
- Matkap aynasi anahtarini cihaz tutturmak icin sadece cihaz beraberindeki anahtar takma parcasini kullaniniz.
- Yaralanmalardan kacinmak icin islenecek malzemenin tuturulmasi (orn. mengeneyle sikistirarak) gereklidir.
- Delerken ya da vidalarken motorun fazla yuklenmeden dolayi durmasindan kaçıniniz!
- Elektrik kablosunun hasar gormesi halinde, - muhtemel tehlikelerden kaçınmak icin - üretici veya onun musteri servisi tarafindan degistirilmesi gereklidir.
7 - Montaj ve ayar ilemleri
Ihave sapin monte edilmesi
iki elle emniyeti calisma icin.
Kelebek vidayi (a) sola cevirerek ilave saptan (6) gezetiniz ve matkap aynasi uzerinden gergiye (c) takiniz. ilave sapu uygun calisma pozisyonuna getiriniz ve kelebek vidayi saga cevirerek sabitleyiniz.
llave sap istege bagli olarak matkap aynasinin sugina ya da soluna sabitlenebilir.
Derinlik durdurma dizeneğinin montesi ve ayari
Esit delme derinliginin saglanmasi icin.
Kelebek vidayi (b) sola cevirerek aciniz. Derinlik durdurma dizeneğini (8) sayisal skala (1-2-3) veya mm kalasi okunabilecek sekilde yuvaya (d) sukunuz. Derinlik durdurma dizeneğini takili matkap ucunun ucuna kadar cekiniz - bunun icin matkap ucunu diz bir zemine dayayiniz.
Yuvadaki (d) degeri okuyunuz ve budegerden istenen delme derinligini cikariniz. Derinlik durdurma duzenegini iterek yeti degeri yuvadan ayarlayiniz. Derinlik durdurma duzenegini kelebek vidayi (b) saqa cevirerek sabitleyiniz.
Alet takilmasi/cikarilmasi
DIKKAT! Her alet degistirmeden once fişi cekiniz.
Cer dislisini sola cevirerek matkap aynasini alet takilabilecek buyukluge kadar aciniz. Sikismis alelterde matkap aynasi anahtarini kullaniniz.
Simdi tum deliklerden esit sekilde matkap aynasi anahtariyla matkap aynasini sikistiriniz.
Devir sayisi on secimi
DIKKAT! Fisi cekiniz!
Devir sayisi on seçimi saysinde motor devir sayisi, kullanıan alete
ve malzemeye uyarlanabilmektedir.
- Açma/Kapama Şalterindeki (5) devir sayisi Düğmesini (-) yönunde ceviriniz: Makinenin azami devir sayisi azaltür.
- Devir sayisi dügmesini (+) yönunde ceviriniz: Motor devir sayisi, azami devir sayisina yükseltilir.
Açma/kapama salteriyle makinenin devir sayisi, kademesiz olarak seçili azami devir sayisi araliginda degistirilebilir.
Darbe mekanizmasi salteri/Saiga-Sola hareket
Ayar, makine calismaz haldeyken sekil uyarinca yapilir.
ÖNEMLI! Makine calısrken-SAgA/sola hareket dugmesine
basilamaz, bu nedenle makinenin tamamen durmasini bekleyiniz.
Saga/Sola doner makinerde matkap aynasi her zaman sol disli vidayla sabitlenir. Matkap aynasi
degiştilmeden once bu vidanin onde matkap aynasindan acilmasi
gereklidir. Sol disli vidalar sadece
saga cevrilek acilirlar.
8 - Calistirma ilemi
Açma/Kapama
Fişi 230 V~ prize takiniz.
DIIKKAT! Makineyi her zaman malzeme ile temas etmeden once açınüz.
AÇma
Açma/Kapama Şalterine (5) dikkatlice basiniz, makine acilir, devir sayisi saltere yapilan basinca gore degisir.
Kapama
AÇma/Kapama Şalterinden elinizi Çekiniz ve makinenin durmasınbekleyiniz.
Surekli isletimin acilmasi
Açma/Kapama Şalterine basınüz ve basili tutunuz. Sabitleme Düğmesine (3) basınüz. Açma/Kapama Şalterinden elinizi çekiniz - Makine ayarlanmış devirsaysında calişir.
Surekli isletimin kapatilmasi
AÇma/Kapama Şalterine basınüz, sabitleme duğmesinin kilidi açilir.
AÇma/Kapama Şalterinden elinizi cekiniz ve makinenin durmasınbekleyiniz.
9 - Calisma tarzi
Tahta ve metalde delme islemi
Tahta ve metalde delme isleminde darbe mekanizmasinin her zaman kapali olmasi gereklidir. Darbe mekanizmasi salterini „kapali" pozisyonuna getiriniz. Saqa/Sola hareket duğmesini „saga
harekete" getiriniz. AÇma/Kapama salterine basmak suretiyle elektronik devir sayisi ayari. AÇma/Kapama salterindeki ayar dügmesinden devir sayisi on seçimi.
Betonda delme islemi
Darbe mekanizmasini aciniz, saga/sola hareket duğmesini ,saga harekete" getiriniz. Düşuk devir sayisi ile baslatiniz.
10 - Bakim ve cevrenin korunmasi
Makineyi nemli bir bezle temizleyiniz,
cozucu kullanmayiniz, iyice kurulayiniz.
Havalandirma deliklerini tozdan
arindiriniz. Her kullanimdan once
makinede, kablosunda ve aksesuarinda
hasar kontrlu yapiniz. Tamir
gerekiyorsa, tekniysene yaptiriniz.
DİKKAT! Kullanılamayacak durum gelen elektrikli ve akılı aletler ev çöpüne atılamazlar! Bunlartin elektrikli ve eski elektrikli aletlere ilşkin 2012/19 AB)yönemeli yiyarınca ayrı bir yerde toplanmaları,çevreye zarar
vermeyeckev usulüne uygun sekilde yenidendehyerlendirme yerine verilmeleri gerekmektedir.
Lüften artık kullanilamayan durumda olan elektrikli cihazlarinizi yerel toplama noktaları nintikal ettiniriz. Ambalaj malzemelerini türlerine gore ayrı olarak toplayiniz ve yerel)yonetmelik hukumleriogrultusunda atik giderme islemine tabi tutunuz. Lüften ayrintili bilgiler icin yerel)yonetim makamlariniza müracaat ediniz.
11 - Servis aciklamaları
Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi orijinal ambalajinda saklayın. Böylece Tür bilgi ve parçalar daima elinizinALTHinda olur.
- Meisterbasic alelteri��k capli bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli alelteri kesinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alnabilir.
- Meisterbasic aletleri siki kalite kontrolundenGPCirilir.Buna ragmen fonksiyon anizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakkinda yapilacak kisa açıklama ariza arama ve tamir suresini azaltacaktı. Arizanin garantı suresi icinde meydana gelmesi halinde aletin icine garantı sertifikasi ve kasa fişini de koyun.
- Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ücretini sizden talep edecektir.
ONEMLI! Aletin açilması halinde garanti hakkiniz kaybolur.
DIIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinererimizin yol açaçal hasarlar icin sorumluluk almadümizi ehemmiyle belirtiriz! Aynısey kullanı aksesuvarlar icin de-geçerlidir.
- Transport hasarlarini onlemek icin aleti güvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
- Garanti suresinin dolmasindan sonrada sizlere hizmet veririz ve muhtemelen Meisterbasic aletlerinde meydana gelecek arizaları uygun fiyatlarla tamir ederiz.
AB Uygunjuk Açıklamasi
... alttaki yönnetelige uygun olduğu açıklamir:
2006/42 EC
2004/108 EC
