| Marke | Meister Craft |
| Modell | BSB 500 |
| Produkttyp | Schlagbohrmaschine |
| Stromversorgung | 230 V~/50 Hz |
| Leistungsaufnahme | 500 W |
| Leerlaufdrehzahl | 0 - 2900 min⁻¹ (stufenlos) |
| Max. Bohrleistung (Beton) | 13 mm |
| Max. Bohrleistung (Stahl) | 10 mm |
| Max. Bohrleistung (Holz) | 25 mm |
| Spannhalsdurchmesser | 43 mm |
| Gewindeanschluss | ½" x 20 UNF |
| Netzkabellänge | 150 cm |
| Schalldruckpegel (LpA) | 91,0 dB(A) |
| Schallleistungspegel (LwA) | 102+3 dB(A) |
| Vibrationen (Beton, Haupthandgriff) | 13,768 m/s² |
| Vibrationen (Beton, Zusatzhandgriff) | 12,555 m/s² |
| Vibrationen (Metall, Haupthandgriff) | 5,510 m/s² |
| Vibrationen (Metall, Zusatzhandgriff) | 6,663 m/s² |
| Schlagbohrfunktion | Ja, umschaltbar |
| Rechts-/Linkslauf | Ja (rechts/links) |
| Drehzahlregulierung | Ja, elektronisch am Schalter |
| Tiefenanschlag mit Skala | Ja |
| Zusatzgriff | Ja, abnehmbar und verstellbar |
| Dauerbetriebsarreitierung | Ja (Feststellknopf) |
| Wartung | Mit feuchtem Tuch reinigen, keine Lösungsmittel |
Häufig gestellte Fragen - BSB 500 Meister Craft
Benutzerfragen zu BSB 500 Meister Craft
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bohrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch BSB 500 - Meister Craft und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BSB 500 von der Marke Meister Craft.
BEDIENUNGSANLEITUNG BSB 500 Meister Craft

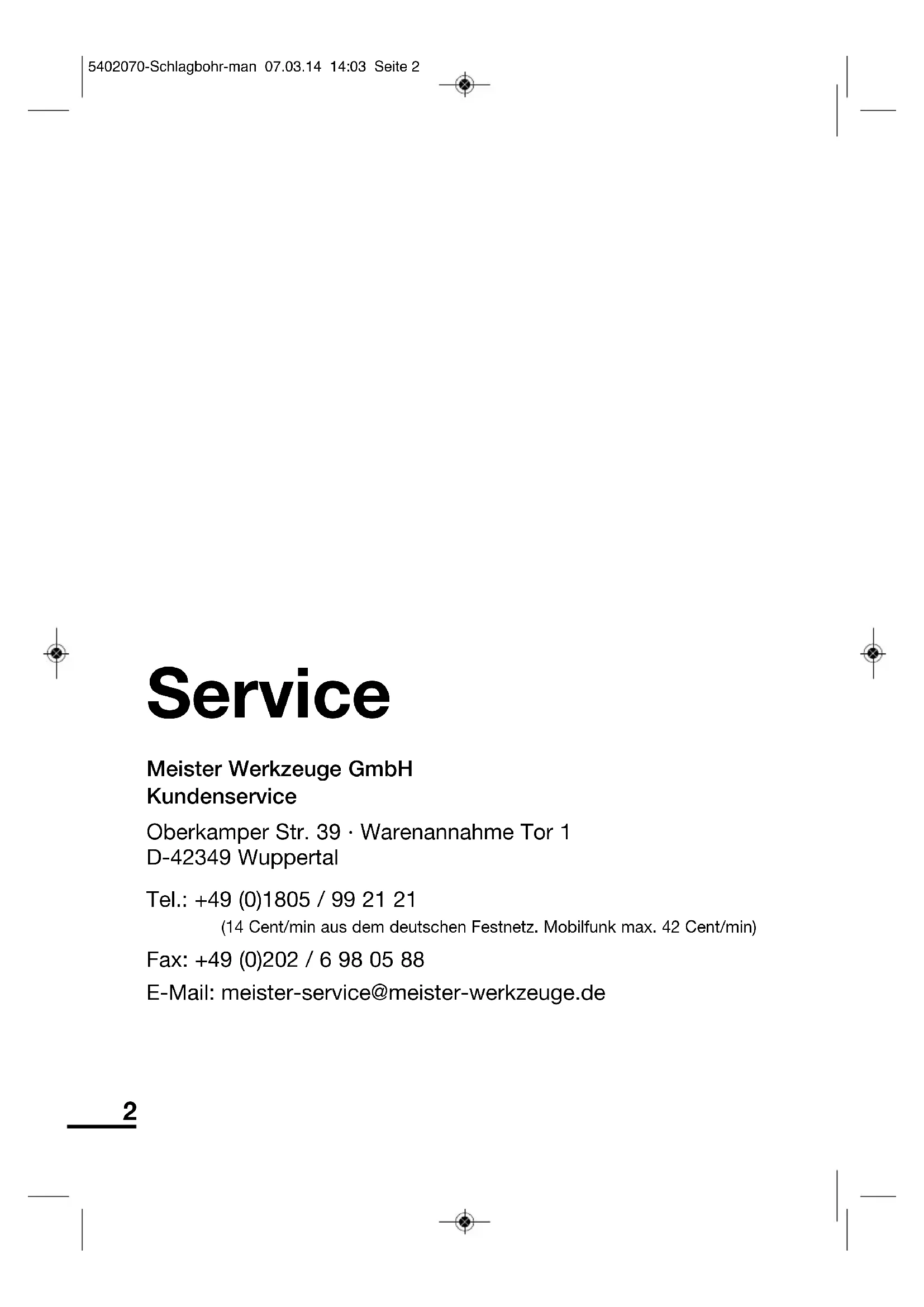

Meister Werkzeuge GmbH
Kundenservice
Oberkamper Str. 39 · Warenannahme Tor 1
D-42349 Wuppertal
Tel.: +49 (0)1805 / 99 21 21
(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)
Fax: +49 (0)202 / 6 98 05 88
E-Mail: meister-service@meister-werkzeuge.de
Betriebsanleitung & Sicherheitshinweise
WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfaltig lessen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebs anleitung ebenfalls weitergege ben werden.
Inhalt
| Seite | Seite | ||
| 1 - Lieferumfang | 4 | 6 - Gerätespezifische Sicherheitshinweise | 7 |
| 2 - Technische Informationen | 4 | 7 - Montage und Einstellarheiten | 8 |
| 3 - Bauteile | 4 | ||
| 4 - Bestimmungsgemäßer Gebrauch | 5 | 8 - Betrieb | 9 |
| 9 - Arbeitsweise | 9 | ||
| 5 - Allgemeine Sicherheitshinweise | 5 | 10 - Wartung und Umweltschutz | 10 |
| 11 - Service-Hinweise | 10 |
1 - Lieferumfang
1 Schlagbohrmaschine
1 Zusatzhandgriff
- 1 Bohrtiefenanschlag
- 1 Bohrfutterschlüssel/-Depot
Bedienungsanleitung
- Garantieurkunde
2 - Technische Informationen
Technische Daten
| Stromversorgung 230 V~/50 Hz |
| Nennaufnahme 500 W |
| Drehzahl n 0: 0-2900 min-1 -: 0-46400 min-1 |
| Spindelhals-ø 43 mm |
| Anschlussgewinde 1/2" x 20 UNF |
| Ø max. 13 mm |
| Max. Bohr-ø - in Beton 13 mm - in Stahl 10 mm - in Holz 25 mm |
| Zuleitung 150 cm |
Lärmemission/Vibration
Lärmemission
Zusatzhandgriff 12,555 m/s²
in Metall Handgriff 5,510 m/s
Zusatzhandgriff 6,663 m/s²
Messunsicherheit K: 1,5 m/s²

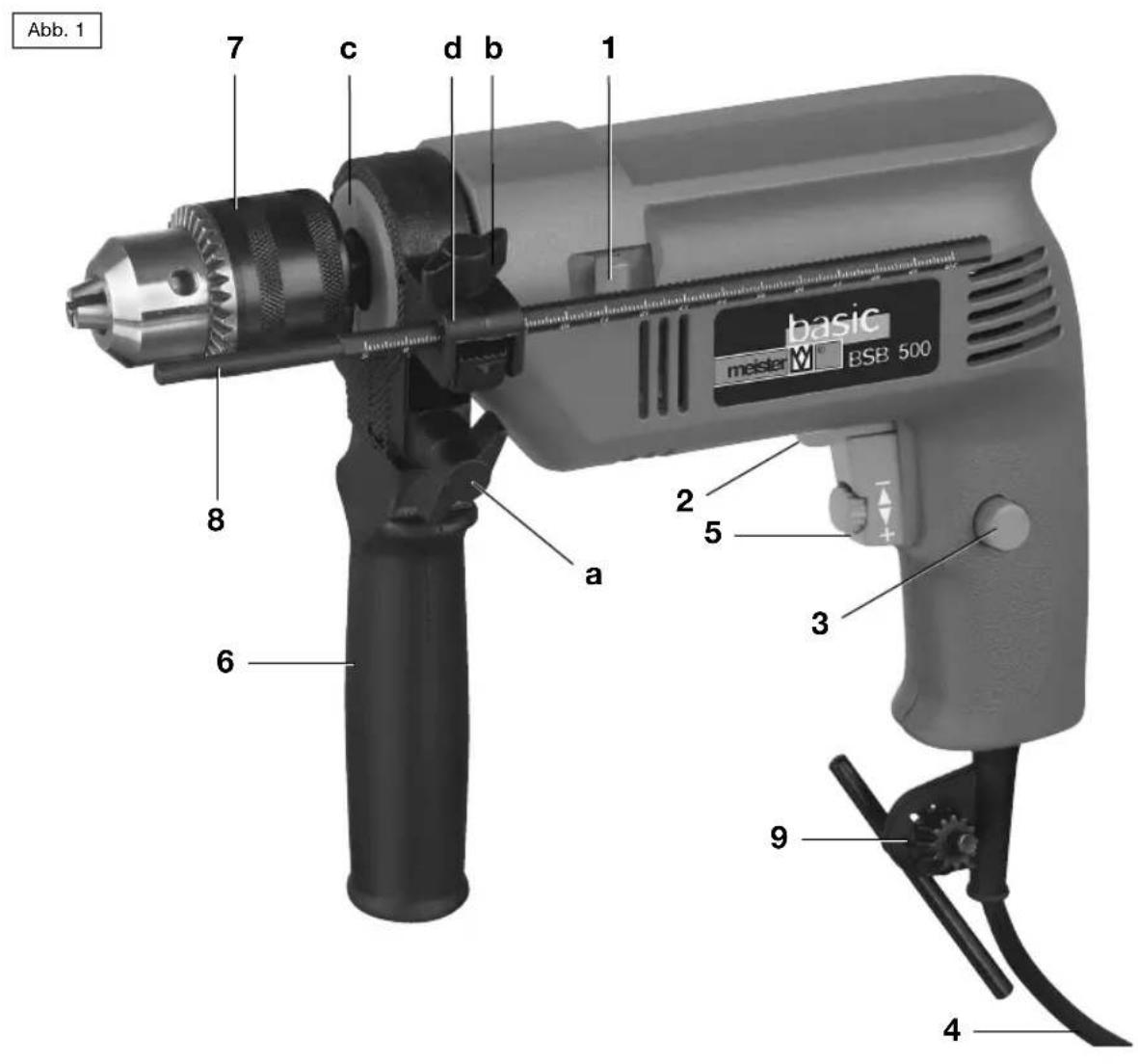

3 - Bauteile
1 Umschalten Bohren/Schlagbohren
2 Rechts-/Linkslauf-Umschalter
3 Arretierknopf fur Dauerbetrieb
4 Zuleitung
5 Ein-/Ausschalter mit Drehzahlregelung
6 Handgriff
7 Bohrfutter
8 Tiefenanschlag
9 Bohrfutterschlüssel/-Depot
Technische Änderungen vorbehalten.
4 - Bestimmungsgemäßer Gebrauch
Bohren in Holz und Metall, Schlagboh - ren in Beton. Verwenden Sie Maschine, Werkzeuge und Zubehör für weitere Tätigkeiten (Herstellerangaben beachten) nur für ihren jeweils be stimmungs - gemäß Einsatzbereich. Alle anderen Anwendungen werden ausdrücklich aus - geschlossen.
ACHTUNG! Eingriffe an der Ma-schine außerhalb der bestim-mungs gemäBen Verwendung fuh ren zum Verlust des Garantie anspruchs.
Dieses Gerät ist nur zum Einsatz im hääuslichen Bereich bestimmt.
5 - Allgemeine Sicherheitshin weise für den Umgang mit Elektrowerk zeugen
WARNING! Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitschinweise und An-weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen ver wende Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensörischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei dessie werden durch eine fur ihre Sicherheitzuständige Person beaufsichtigt odererhielten von ihr Anweisungen, wie dasGerat zu benutzen ist. Kinder sollen beauf sightt werden, um sicherzustellen, dass sie nicht mit dem Gerat spielen.
1 Arbeits platz si cherheit
a Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be-reiche konnen zu Unfallen führen.
bArbeiten Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.
c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung konnen Sie die Kon trolle über das Gerat verlieren.
2 Elektrische Sicherheit
a Der Anschlussstecker des Elek tro -werkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektrowerk zeug.Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschä-digite oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch fur den Außenbereich zuge -lassen sind. Die Anwendung eines fur den Außenbereich geeig neten Verlangerungskabels ver rin gert das Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz -schalters vermindert das Risiko eines elektrischen Schla ges.
3 Sicherheit von Personen
a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nim Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro -werkzeugs kann zu ernsthaften Ver - letzungen führen.
b Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz bril -
le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch -feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver- ringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind - det, kann zu Verletzungen führen.
e Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwarteten Situationen better kontrollieren.
f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe - gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auf fang einrichtungen montiert wer den konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr-dun gen durch Staub verringern.
4 Ver wen dung und Behandlung des Elektro werkzeuges
a Überlasten Sie das Gerät nicht.
Verwenden Sie für ihre Arbeit das davon bestimmte Elektrowerkzeug.
Mit dem passenden Elektro werkzeug arbeiten Sie better und sicherer im angegebenen Leits tungs bereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel -lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek -tro werkzeuges.
d Bewahren Sie unbenutzte Elek tro -werkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht geisen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.
e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funkti o nieren und nicht klemmen, ob Teile gebrochen oder so beschä digit sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.
g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5 Service
a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
b Wenn die Anschlussleitung beschädigt wird, muss sie - um Ge fahrduungen zu ver mei den - vom Hersteller oder seinem Kunden Dienst vertreter ersetzt werden.
6 - Gerätespezifische Sicherheitschinweise
Augen- und Gehorschutz anlagen.
-
Bevor Sie LÖcher in eine Wand boh - ren, prüfen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf Strom, Gas oder Wasser stoßen.
Bohrer-/Bohrfutterwechsel nur bei ge- zo gen em Netzstecker vornehmen! -
Zur Befestigung des Bohrfutterschlussels am Gerät nur das beigeufige Schlüssel depot verwenden.
- Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z.B. durch Einspannen im Schraubstock) sein.
- Vermeiden Sie, dass der Motor beim Bohren und Schrauben unter Belastung zum Still stand kommt.
- Wenn die Anschlussleitung beschädigt wird, muss sie - um Ge fahrduungen zu ver mei den - vom Hersteller oder sei nim Kun den Dienst vertreter ersetzt werden.
7 - Montage und Einstellarheiten
Zusatzhandgriff montieren
Zum sicheren beidhändigen Arbeits.
Flügelschraube (a) vom Zusammenhang griff (6) durch Linksdrehen lösen und über das Bohrfutter auf den Spannhals (c) schieben. Zusammenhang griff in eine gunstige Arbeitsposition schwen ken und durch Rechtsdrehen der Flügelschraube fixieren.
Der Zusammenhanggriff kann wahlweise rechts oder links vom Bohrfutter befesstigt werden.
Tiefenanschlag montieren und einstellen
Zum Erzielen gleichbleibender Bohr tiefen.
Flügelschraube (b) durch Linksdrehen losen. Tiefenanschlag (8) in die Fuh-rung (d) so einsetzen, dass wahl weise die numerische (1·2·3) oder die mm-Skala sightbar ist. Tiefenanschlag bis
zur Spitze des eingespannten Boh rers Herausziehen - davon den Bohrer auf eine ebene Fläche aufsetzen.
Den jeweiligen Wert an der Führung (d) ablesen, und von diesen Wert die gewünschte Bohrtiefe abziehen. Den neuen Wert durch Verschieben des Tiefenanschlags an der Führung ein -stellen. Tiefenanschlag durch Rechts -drehen der Flugelschraube (b) fixieren.

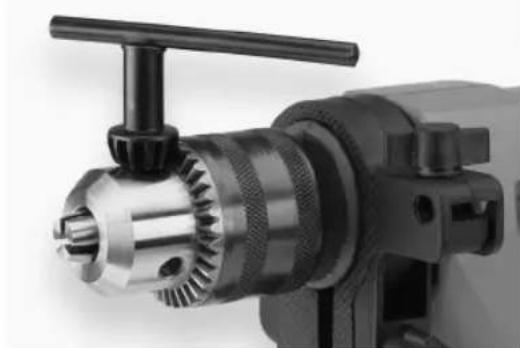

Werkzeuge einsetzen/entfernen
ACHTUNG! Vor jedem Werkzeug - wechsel Netzsteckerziehen.
Öffnen Sie das Bohrfutter durch Linksdrehen des Zahnkranches, bis Sie das Werkzeug ein setzen konnen. Bei festsitzenden Werk zeugen den Bohfutterschlüssel verwenden.
Spannen Sie nun an allen Bohrungen gleich mäbig das Bohrfutter mithilfe des Bohrfutter Schlüssels.
Drehzahl-Vorwahl
ACHTUNG! Netzsteckerziehen!
Mit der Drehzahl-Vorwahl lasst sich die Motordrehzahl an das
jeweilige Einsatzwerkzeug sowie den Werkstoff anpassen.
- Drehzahlregler am Ein-/Ausschalter (5) in Richtung (-) drehen: Die max. Dreh-zahl der Maschine wird reduziert.
- Drehzahlregler in Richtung (+) drehen: Die Motordrehzahl wird erhöht bis zur Maximalrehzahl.
Mit dem Ein-/Ausschiebeschalter lasst sich die Drehzahl der Maschine stufenlos inner halb der gewährten Maximalrehzahl variieren.
Schlagwerkschalter/Rechts-Linkslauf
Einstellung gemäß Abbildung bei stillstehen der Maschine.
WICHTIG! Wahrend des Laufs der Ma schine darf der Rechts-/ Linklauf-Umschalter nicht betätigter werden, davon vollständigen Stillstand abwarten. Das Bohrfutter von Rechts-/ Linklauf-Ma schi nen ist stets mit einer Linksgewinde-Schraube fixiert. Diese ist vor einem Bohrfutter wech sel vorn durch das Bohrfutter hin durch zu offen. Linksgewinde-Schrauben halten sich nur durch Rechtsdrehung offen.
8-Betrieb
Ein-/Ausschalten
Netzstecker in eine 230V -Steckdose stecken.
ACHTUNG! Maschine ground satz -lich vor Material-Kontakt ein -schal ten.
Einschalten
Ein-/Ausschalter (5) vorsichtig drucken, die Maschine startet, die Drehzahl variiert je nach Schalterdruck.
Ausschalten
Ein-/Ausschalter loslassen und Stillstand der Maschine abwarten.
Dauerbetrieb einschalten
Ein-/Ausschalter drücken und halten. Arretier knopf (3) drücken. Ein-/Ausschalter loslassen - die Maschine lauft in der jeweiligen Drehzahl.
Dauerbetrieb ausschalten
Ein-/Ausschalter betätigten, der Arretier-knopf entriegelt. Ein-Aus-Schalter los-lassen und Still stand der Maschine abwarten.
9 - Arbeitsweise
Bohren in Holz und Metall
Zum Bohren in Holz und Metall muß das Schlag werk grund sätzlich ausgeschaltet sein. Den Schlagwerkschalter auf Stellung „Aus“ stellen. Rechts-/Links -lauf-Umschalter auf „Rechts lauf“ stellen. Elektronische Dreh zahl regulung durch Betätigung des Ein-/Ausschal ters. Drehzahl vorwahlt mit Stellrad am Ein-/Ausschal ter.
Bohren in Beton
Schlagwerk einschalten, Rechts-/Links -lauf-Umschalter auf „Rechtslauf“ stellen. Mit niedriger Drehzahl starten.
10 - Wartung und Umweltschutz
ACHTUNG! Vor allen Pflege- und Wartungsarbeiten Netzsteckerziehen!
Maschine mit einem feuchten Tuch rei - nigen, keine Lösungsmittel verwenden, gut abtrocknen. Luftungsschlitze staub - frei halten. Vor jeder Verwendung Ma - schi ne, Kabel und Zubehor auf Unver- sehrtheit uberprüfen. Reparaturen ggf. von einem Fachmann aus führen halten.
ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind entsprechend der Richt linie 2012/19 EU für Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um weltund fach gerech ten Wiederverwer tung zu zu führen.
Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.
11 - Service-Hinweise
- Bewahren Sie die Maschine, Bedie nungs an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.
-
Meisterbasic-Geräte sind weltgehend wartungsfrei, zum Reinigen der Gehäuse genugt ein feuchtes Tuch. Zusätzliche Hin wei se entnehmen Sieitte der Bedie nungs an leitung.
-
Meisterbasic-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tionsstörung auftreten, so senden Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.
- Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
- Sofern es sich um keine Garantie paratur handelt, werden wir Ihnend die Reparatur kosten in Rechnung stellen.
WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantie-an spruchs!
WICHTIG! Wir weisen ausdrucklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei -gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH-Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver den Zubehörteile.
- Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
- Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Reparaturen an Meisterbasic-Geräten kosten günstig ausführren.
