BEDIENUNGSANLEITUNG AS108VLM Meister Craft

Ingo Heimann (M.Sc.) Technische Leitung/Produktentwicklung Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D - Autorisierte Person zur Aufbewahrung der technischen Unterlagen.

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 34 5401060-Akkubohrsc_man 04.02.15 09:26 Seite 45 5401060-Akkubohrsc_man 04.02.15 09:26 Seite 51 – Lieferumfang

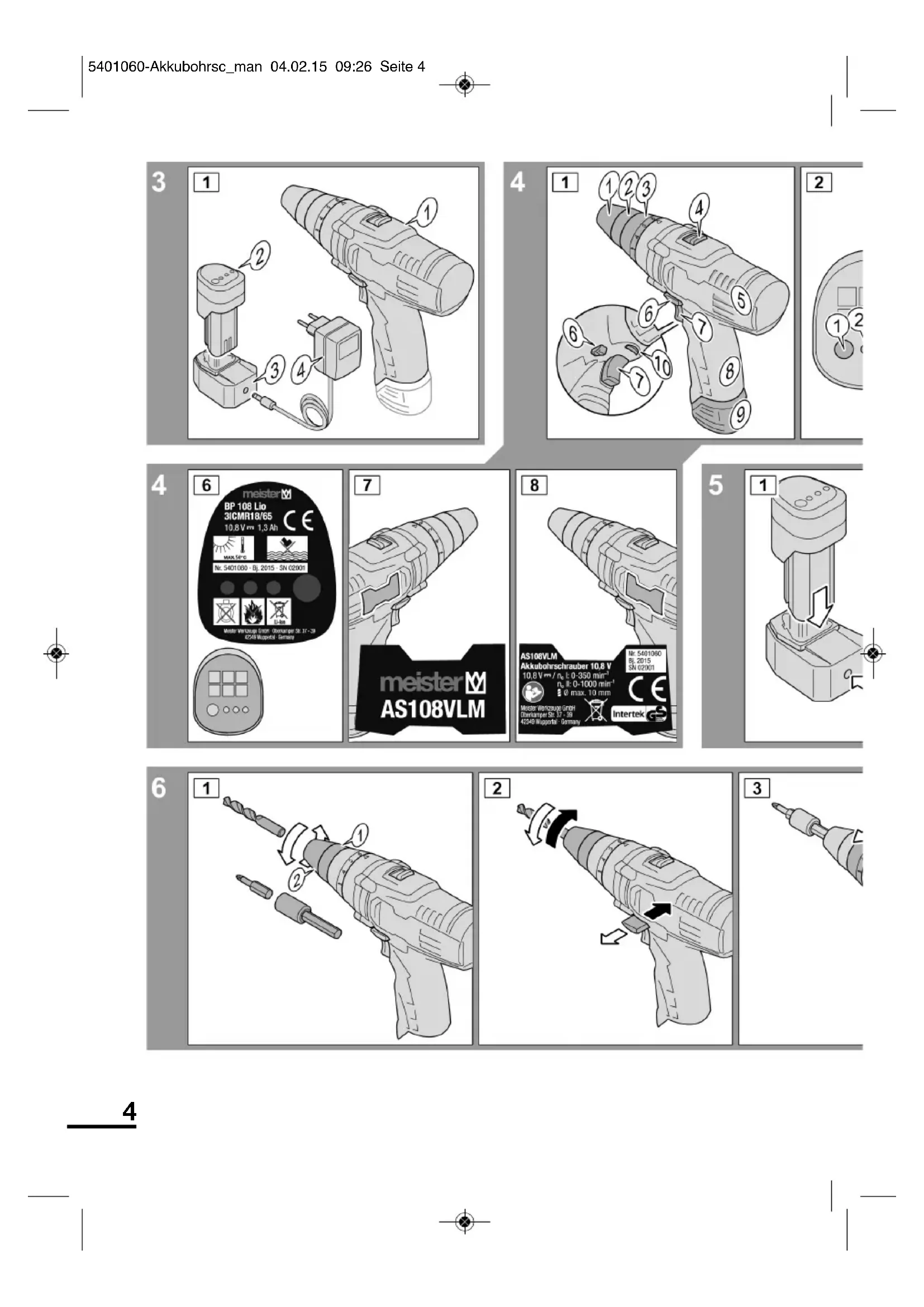

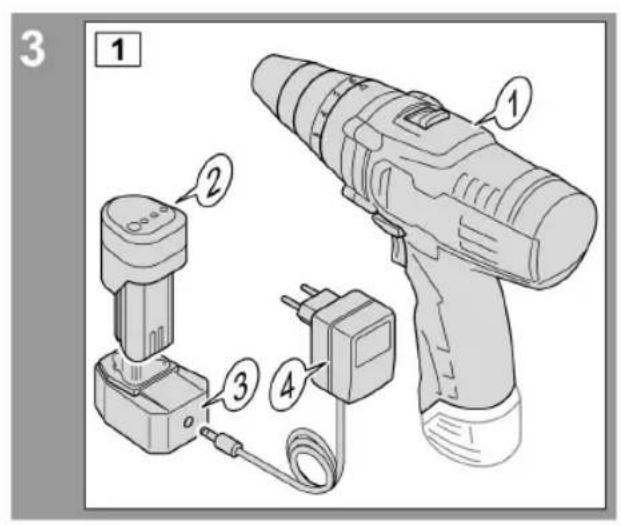

• Akkubohrschrauber• 1 Akku• Ladeschale• Steckernetzteil• Betriebsanleitung• Garantieurkunde 2 – Technische Informationen Technische DatenPhysikalische DatenAkkubohr schrauber Abmessungen Akku-Bohrschraubermit Akku ca. 200 x 215 x 55 mm Gewicht mit Akku 1.080 g Werkzeugaufnah-me Bohrfutter max. Ø 10 mm Leerlaufdrehzahl 1. Gang/ 0–350/min2. Gang 0–1.000/min Drehmoment max. 15 Nm Elektrische DatenAkkubohrschrauber Betriebsspannung 10,8 V

Akku-Typ 3 x Li-ion Akku-Spannung 3 x 3,7 V

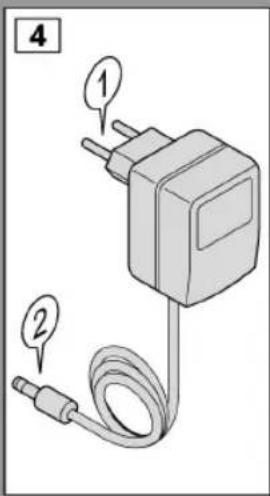

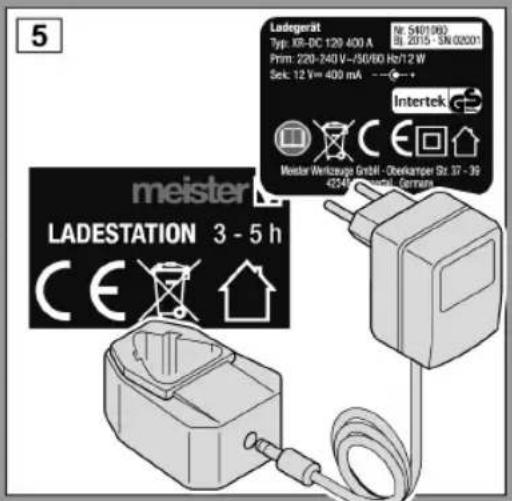

Akku-Kapazität 1.300 mAh Elektrische Daten Steckernetzteil Typ XR-DC120400ABetriebsspannung 220–240 V Netzfrequenz 50/60 Hz Leistungsaufnahme 12 W Ausgangsspannung 12 V

Belastbarkeit 400 mA Schutzklasse II (doppeltschutzisoliert) Schutzart IP X0 Technische Änderungen vorbehalten.Lärmemission/Vibration LärmemissionSchalldruckpegel L = 73 dB(A)

Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut - zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

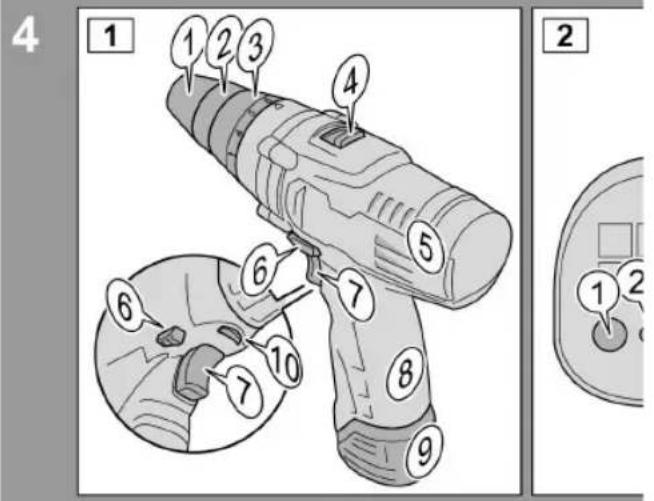

Seite 1 – Lieferumfang 6 2 – Technische Informationen 6 3 – Bauteile 7 4 – Bestimmungsgemäßer Gebrauch 7 5 – Allgemeine Sicherheitshinweise 9 6 – Gerätespezifische Sicherheitshinweise 13 Seite 7 – Akku laden 14 8 – Bohren und Schrauben 14 9 – Reinigen und Instand- halten 15 10 – Lagern 16 11 – Reparieren 16 12 – Entsorgen 16 13 – Service-Hinweise 16 Inhalt 5401060-Akkubohrsc_man 04.02.15 09:26 Seite 6Schallleistungspegel L

= 3 dB Vibration beim Bohren 1,49 m/s

Vibration beim Schrauben 0,34 m/s

Messunsicherheit K 1,5 m/s

Messwerte wurden ermittelt entspre chend EN 60 745-2-1, EN 60 745-2-2 und EN 60 745-1. Informationen zur Vibrations - verminderung Information:

• Der angegebene Schwingungsemis - sions wert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektro werk - zeugs mit einem anderen verwendet werden;

• Der angegebene Schwingungsemis - sionswert kann auch zu einer einlei - ten den Einschätzung der Aussetzung verwendet werden. Warnung:

• Der Schwingungsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann sich von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;

• Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausrei - chen de Arbeitspausen ein. Bei nicht beachten von ausreichenden Arbeits - pausen, kann es zu einem Hand-/ Arm-Vibrationssyndrom kommen.

• Schätzen Sie den Belastungsgrades in Abhängigkeit der Arbeit bzw. Ver - wendung des Gerätes ab und legen Sie entsprechende Arbeitspausen ein. Auf diese Weise kann der Belastungs - grad während der gesamten Arbeits - zeit wesentlich gemindert werden. Informationen zur Lärmverminderung Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe - zeiten und beschränken sie die Arbeits - dauer auf das Notwendigste. Zu ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen. 3 – Bauteile 1 Bohrfutter 2 Arretierkranz 3 Drehmoment-Begrenzer 4 Drehzahlbereich-Umschalter 5 Lüftungsschlitze 6 Drehrichtungsschalter 7 Ein-/Ausschalter mit Drehzahl - regler 8 Handgriff 9 Akku 10 LED-Leuchte 4 – Bestimmungsgemäßer Gebrauch Bohren in Holz und Metall, Ein- und Ausdrehen von Schrauben. Ver wen den Sie Maschine, Ladegerät und Zube hör (Herstellerangaben be ach ten!) nur für deren bestimmungsgemäßen Ein satz - be reich! Alle anderen Anwendungen wer den ausdrücklich ausgeschlossen.

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 7Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sen - sori schen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf - sichtigt oder erhielten von ihr Anweisun - gen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. Nicht bestimmungsgemäßer Gebrauch Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver -wendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung. Verwendungen, für die das Elektro werk - zeug nicht vorgesehen ist, können Ge - fähr dungen und Verletzungen ver ursa - chen. Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen ist. Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung. Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Verwendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Ver - wendung. Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden:

• zum Mischen von Farben oder Bau - stoffen,

• Polieren, Schleifen, Schärfen, Gravie - ren mit entsprechenden Vorsätzen,

• Antrieb für weitere Geräte, Restrisiken: Die Betriebsanleitung zu diesem Elektro - werkzeug enthält ausführliche Hin wei- se zum sicheren Arbeiten mit Elektro - werk zeugen. Dennoch birgt jedes Elek - tro werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz - vorrich tungen nicht völlig auszu schlie - ßen sind. Bedienen Sie deshalb Elektro - werk zeuge immer mit der notwendigen Vorsicht. Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Kon - struktion des Gerätes können die folgenden potentiellen Gefährdungen abgeleitet werden:

• Kontakt mit dem drehenden Bohrfutter (Quetschverletzung)

• Hineingreifen in den drehenden Bohrer (Schnittverletzung)

• Kontakt mit scharfen Kanten der Bohrlöcher und Bohrspäne (Schnitt - verletzungen)

• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getra - gen wird

• Einatmen von Bohrpartikeln

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 8• elektrischer Schlag bei Berühren von nicht isolierten elektrischen Bauteilen oder Leitungen. Werden die in Ihrer Betriebsanleitung ent haltenen Anweisungen nicht beach - tet, können aufgrund unsachgemäßer Benutzung andere Restrisiken auftreten Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro - werkzeug ab! Entsprechende Maschi - nenkenntnis so wie umsichtiges Verhal - ten beim Arbei ten helfen bestehende Restrisiken zu minimieren. WARNUNG! Dieses Elektrowerk - zeug erzeugt während des Be - triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi - nische Im plantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi - zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. 5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si cher - heitshinweise und Anwei sun gen. Versäumnisse bei der Einhal tung der Sicherheitshinweise und An weisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk zeu ge (mit Netzkabel) und auf akkubetrie be ne Elektrowerkzeuge (ohne Netz ka bel). 1 Arbeitsplatzsicherheit a Halten Sie Ihren Arbeitsbereich sau - ber und gut beleuchtet. Unordnung und unbe leuchtete Arbeitsbereiche können zu Un fällen führen. b Arbeiten Sie mit dem Gerät nicht in ex plo sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro - werkzeuge er zeu gen Funken, die den Staub oder die Dämpfe ent zünden kön nen. c Halten Sie Kinder und andere Per - sonen während der Benutzung des Elektro werk zeugs fern. Bei Ab len - kung können Sie die Kontrolle über das Gerät verlieren. 2 Elektrische Sicherheit a Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise ver än - dert werden. Verwenden Sie keine Adapterstecker ge meinsam mit schutzgeerdeten Geräten. Unverän - derte Stecker und passende Steckdo - sen verringern das Risiko eines elek - trischen Schlages. b Vermeiden Sie Körperkontakt mit geer de ten Oberflächen wie Rohren, Hei zungen, Herden oder Kühlschrän - ken. Es besteht ein erhöhtes Risiko durch elek tri schen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen und Näs se fern. Das Eindringen von Was ser in ein Elektrogerät erhöht

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 9das Risiko eines elek trischen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, auf - zuhängen oder um den Stecker aus der Steckdose zu ziehen. Hal ten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und sich be we - genden Gerä teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elek trischen Schlages. e Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwenden Sie nur Ver längerungskabel, die auch für den Außen bereich zuge lassen sind. Die Anwendung eines für den Außenbereich geeigneten Ver länge - rungskabels verringert das Risiko ein es elektrischen Schlages. f Wenn der Betrieb des Elektro werk - zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ei - nen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz schal - ters vermindert das Risiko eines elek - trischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie da rauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektro werk zeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko hol oder Medikamen ten ste hen. Ein Moment der Unacht sam keit beim Ge brauch des Gerätes kann zu ernst - haf ten Verletzungen führen. b Tragen Sie persönliche Schutzaus - rüs tung und immer eine Schutz brille. Das Tragen persönlicher Schutzaus - rüstung, wie Staub maske, rutschfeste Sicherheits schuhe, Schutz helm oder Gehörschutz je nach Art und Einsatz des Elektrowerk zeuges ver rin gert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Ge rät einschalten. Ein Werkzeug oder ein Schlüs sel in einem sich dre - henden Ge räte teil kann zu Verletzun - gen führen. e Vermeiden Sie abnormale Körper - hal tung. Sorgen Sie für einen siche - ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwar - te ten Situationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Hal ten Sie Haare, Kleidung und Hand schuhe fern von sich be we genden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön nen von sich bewegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auffang - ein rich tun gen montiert werden kön - nen, verge wissern Sie sich, dass diese ange schlos sen sind und rich - tig ver wendet werden. Das Ver wen - den dieser Einrichtungen ver ringert Gefährdungen durch Staub.

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 104 Verwendung und Behandlung des Elektrowerkzeuges a Überlasten Sie das Gerät nicht. Ver wenden Sie für Ihre Arbeit das dafür be stimmte Elektrowerk - zeug. Mit dem pas sen den Elek tro - werkzeug arbeiten Sie besser und sicher er im angege be nen Leistungs - be reich. b Benutzen Sie kein Elektrowerkzeug, des sen Schalter defekt ist. Ein Elek - tro werk zeug, das sich nicht mehr ein- oder aus schalten lässt, ist gefährlich und muss re pa riert werden. c Ziehen Sie den Stecker aus der Steck dose/entfernen Sie den Akku aus dem Elektrowerkzeug, bevor Sie Geräteein stellungen vor neh - men, Zubehörteile wechseln oder das Gerät weglegen. Diese Vor - sichts maß nahme verhindert den unbeab sich tigten Start des Geräts. d Bewahren Sie unbenutzte Elektro - werk zeuge außerhalb der Reich weite von Kin dern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht ver traut sind oder diese Anwei sun gen nicht gelesen haben. Elektro werkzeuge sind ge - fährlich, wenn sie von uner fah renen Per so nen benutzt werden. e Pflegen Sie das Gerät mit Sorgfalt. Kon trollieren Sie, ob sich bewegen - de Geräte teile einwandfrei funktio - nieren und nicht klem men, ob Teile gebrochen oder so be schä digt sind, dass die Funktion des Ge rätes be - einträchtigt ist. Lassen Sie beschä - dig te Teile vor dem Einsatz des Ge - rätes re pa rie ren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerk zeuge mit scharfen Schneidkanten ver klem men sich selten und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zube hör, Einsatzwerkzeuge usw. entspre chend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vor ge schrie ben ist. Be - rücksichtigen Sie dabei die Arbeits - bedingungen und die auszu füh ren - de Tätigkeit. Der Gebrauch von Elek - tro werkzeugen für andere als die vor - ge sehen en Anwendungen kann zu gefähr lichen Situationen führen. 5 Verwendung und Behandlung des Akkuwerkzeugs a Laden Sie die Akkus nur in Ladege rä - ten auf, die vom Hersteller em p fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeig net ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b Verwenden Sie nur die dafür vor ge - sehenen Akkus in den Elektrowerk - zeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen stän - den, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukon - takten kann Ver brennungen oder Feu er zur Folge haben. d Bei falscher Anwendung kann Flüssig keit aus dem Akku austreten. Vermeiden Sie den Kontakt damit.

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 11Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austreten - de Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. 6 Allgemeine Sicherheitshinweise für Akkuschrauber Service a Lassen Sie Ihr Gerät nur von qua - lifizier tem Fachpersonal und nur mit Original-Ersatz teilen reparieren. Damit wird sicher gestellt, dass die Sicherheit des Geräts er halten bleibt. 7 Spezielle Sicherheitshinweise für Akkuschrauber a Halten Sie das Gerät nur an den iso lierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Ein satzwerkzeug verborgene Strom leitungen treffen kann. Der Kontakt mit einer spannungsführen - den Lei tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elek trischen Schlag führen. 8 Sicherheitshinweise für Akku/ Lade ge räte a Halten Sie das Ladegerät von Re - gen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla - ges. b Laden Sie die Akkus nur in Lade - geräten auf, die vom Hersteller em - pfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwen det wird. c Laden Sie keine Fremd-Akkus. Das La degerät ist nur zum Laden des mit - ge lieferten Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten be - steht Brand- und Explosionsgefahr. d Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. e Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be - nutzen Sie das Ladegerät nicht, so - fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhö - hen das Risiko eines elektrischen Schla ges. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. g Bei falscher Anwendung kann Flüs - sigkeit aus dem Akku austreten. Ver - meiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser ab - spülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu sätz - lich ärztliche Hilfe in Anspruch. Aus - tretende Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. h Öffnen Sie den Akku nicht. Es be - steht die Gefahr eines Kurzschlusses. i Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen - einstrahlung, und Feuer. Es besteht Explosionsgefahr.

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 12j Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. k Bei Beschädigung und unsach ge - mä ßem Gebrauch des Akkus kön - nen Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Be - schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. l Versuchen Sie nicht, mit dem Lade - gerät nicht wiederaufladbare Batte - rien aufzuladen. Batterien sind nicht aufladbar. Beim Versuch, Batte rien aufzuladen, werden sie heiß und können einen Brand verursachen. 6 – Gerätespezifische Sicherheitshinweise

• Verwenden Sie Maschine, Zubehör und Ladegerät nur für den jeweiligen bestimmungsgemäßen Einsatzbe reich!

• Bevor Sie den Bohrschrauber aus der Hand legen, achten Sie auf den Still - stand aller beweglichen Teile.

• Häufiges Blockieren beim Schrauben oder Bohren vermeiden.

• Das Ladegerät nur an 220-240V Wechsel spannung anschließen.

• Bohrschrauberakku nur mit dem zu ge - hörigen Ladegerät laden.

• Ladegerät und Bohrschrauber vor Feuchtigkeit schützen. Nie in Wasser tauchen!

• Ladegerät nicht im Freien verwenden.

• Um die Akkus vor Schaden zu be wah - ren, sollten sie keinen Temperaturen von über 50 °C ausgesetzt werden. ACHTUNG! Die Kontakte an Akku und Ladegerät nicht kurz schlie ßen!

• Beim Laden auf richtige Polung „+/–“ achten.

• Akku nicht in offene Flammen werfen.

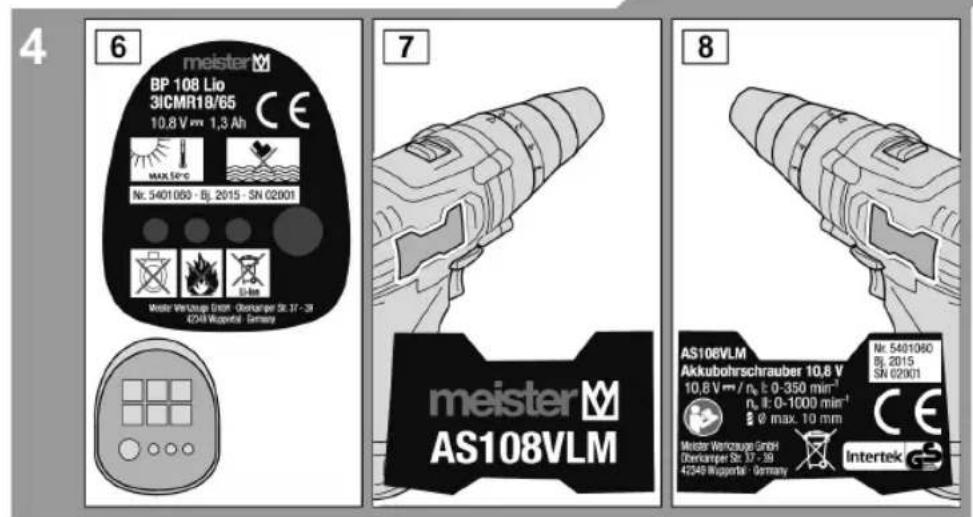

• Die Anschlussleitung kann nicht er - setzt werden. Bei Beschädigung ist das Gerät fachgerecht zu entsorgen. Sicherheitskennzeichnung Die Symbole auf dem Gehäuse haben folgende Bedeutung: Konformität mit europäischen Sicherheitsvorschriften Nach Ablauf der Lebensdauer dem Recycling zuführen Lithium-Ionen-Akku – nicht in den Hausmüll geben Polarisation des Anschluss - steckers für die Ladeschale Außen: Minus Innen: Plus Siegel „Geprüfte Sicherheit“ Gehäuse doppelt schutzisoliert Nur zur Verwendung in trockenen Innenräumen Gebrauchsanweisung lesen Umgebungstemperatur max. 50 °C

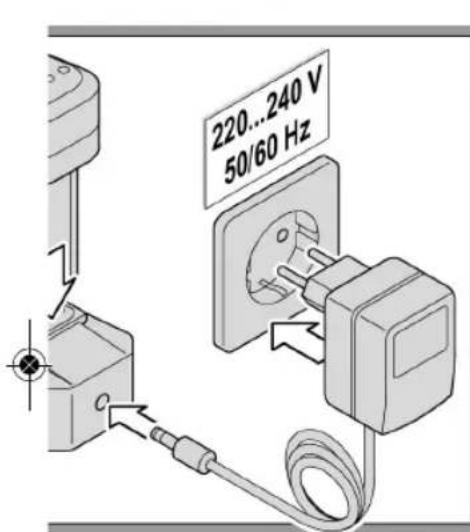

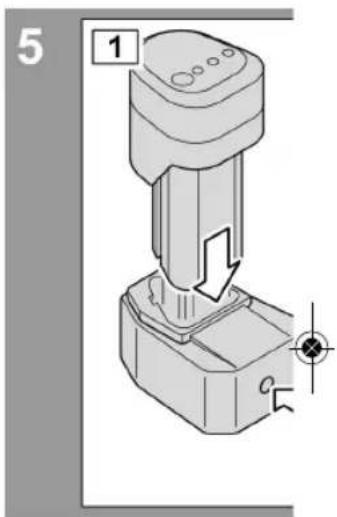

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 13Akku nicht ins Wasser werfen Akku nicht in die Kanalisation gelangen lassen Akku nicht ins Feuer werfen 7 – Akku laden Vor der ersten Inbetriebnahme Der Akku ist bei Auslieferung nicht voll geladen. Abb. 5-1: Schließen Sie das Stecker - netzteil und die Ladeschale an. Führen Sie den Akku bis zum Anschlag in den Akkuschacht. Die LEDs auf dem Akku zeigen den Ladevorgang an: LED LED LED Ladevorgang rot gelb grün beginnend fortgeschritten abgeschlossen Der Ladevorgang dauert ca. 3 bis 5 Stun - den. Nehmen Sie nach dem Ladevorgang den Akku aus der Ladeschale. Der Akku wird seine volle Leistungs - fähigkeit erst nach einigen Ladezyklen erreichen. Abb. 5-3: Führen sie den Akku bis zum Anschlag in den Griff des Akkubohr - schraubers. Der Akkubohrschrauber ist betriebs bereit. Im täglichen Gebrauch Um den Akku zu schonen: Laden Sie den Akku, bevor er vollständig entladen ist. Abb. 5-2: Prüfen Sie den Akku-Lade - zustand: LED LED LED Ladezustand rot gelb grün fast leer halb voll voll Abb. 5-4: Nehmen Sie den Akku aus dem Griff des Akkubohrschraubers. Abb. 5-1: Laden Sie den Akku. Abb. 5-3: Wenn der Akku geladen ist, führen sie ihn bis zum Anschlag in den Griff des Akkubohrschraubers. Der Akkubohrschrauber ist betriebs - bereit. 8 – Bohren und Schrauben Bohrer oder Schrauberklinge einsetzen ACHTUNG! Angetriebene beweg - liche Teile. Ver letzungsgefahr bei versehentlichem Einschalten. Gerät von der Versor gungs spannung tren - nen. Abb. 5-4: Nehmen Sie den Akku aus dem Griff des Akkubohrschraubers. Abb. 6-1: Halten Sie den Arretierkranz (1) fest und öffnen Sie das Bohrfutter (2). Setzen Sie den Bohrer bzw. die Schrau -

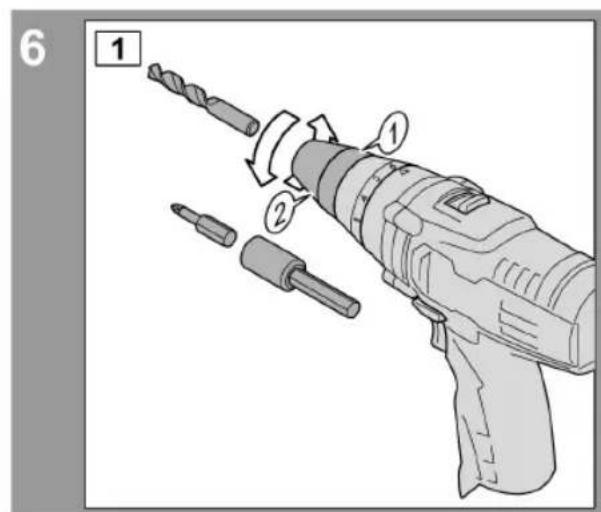

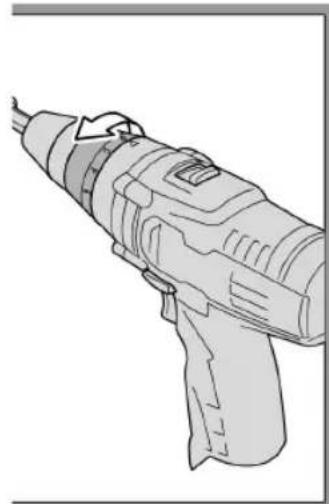

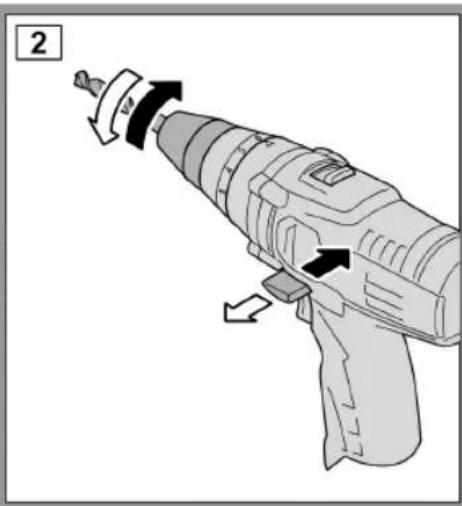

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 14berklinge ein. Halten Sie den Arretier- kranz (1) fest und schließen Sie das Bohrfutter (2). Stellen Sie sicher, dass die Spannbacken im Bohrfutter das Werkzeug zentrisch fassen. Drehrichtung wählen Abb. 6-2: Wählen sie die gewünschte Drehrichtung. Zum Bohren: immer Rechts lauf. Drehmoment-Begrenzer einstellen Der Drehmoment-Begrenzer ist eine einstellbare Rutsch kupplung. Er verhindert beim Schrauben, dass die Schraubenköpfe zu tief in das Werkstück eindringen. Abb. 6-3: Stellen Sie den Drehmoment- Begrenzer ein: Schrauben in weiche Werkstücke eindrehen bis Schrauben in harte Werkstücke eindrehen Bohren (ohne Drehmoment- Begrenzung) Drehzahlbereich wählen Abb. 6-4: Wählen sie den Drehzahl bereich:

1. Gang (niedrige Drehzahlen):

2. Gang (hohe Drehzahlen):

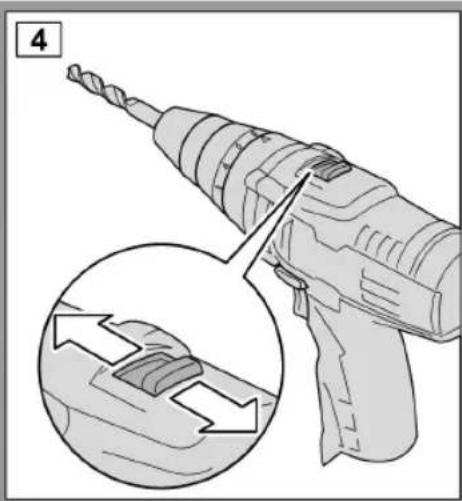

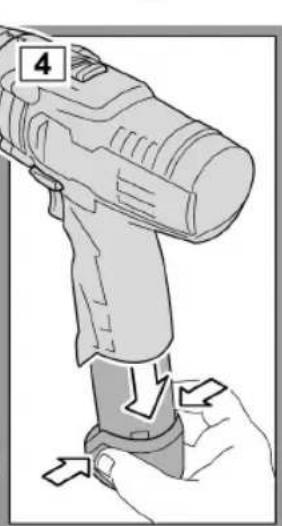

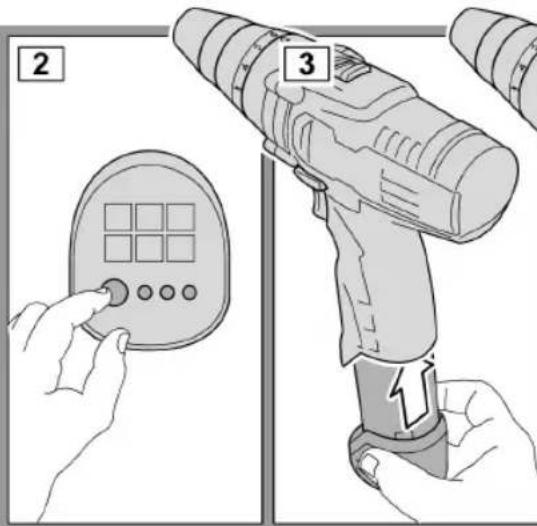

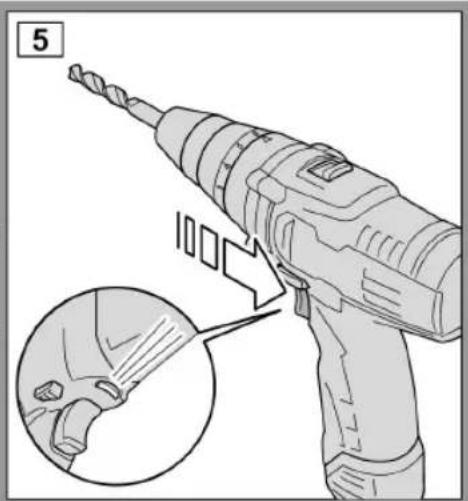

0…1.000/min Drehzahl regeln Die Drehzahl wird am Ein-/ Ausschal ter geregelt. Siehe Abschnitt „Bohren und Schrauben“, Seite 12. Faustregel für das Bohren: Je kleiner der Bohrerdurch messer, desto höher die Drehzahl. Je härter das Werkstück-Material, desto niedriger die Drehzahl. Bohren und Schrauben Abb. 5-3: Setzen Sie den Akku wieder ein. ACHTUNG! Verdeckt liegende Stromkabel. Lebensgefahr beim Anbohren. Bohrstelle mit Leitungs - sucher absuchen. Abb. 6-5: Drücken sie leicht den Ein-/ Aus schalter. Die LED-Leuchte leuchtet. Der Akkubohrschrauber läuft an. Zum Erhöhen der Drehzahl: Drücken Sie den Ein-/Ausschalter tiefer. ACHTUNG! Wärmeentwicklung bei Belastung. Gefahr eines Geräteschadens durch Hitzestau. Lüftungsschlitze frei halten. Zum Ausschalten: Lassen Sie den Ein-/ Aus schalter los. 9 – Reinigen und Instandhalten Nach jeder Benutzung: Blasen Sie die Lüftungsschlitze mit Druckluft aus. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten und keine aggressiven oder scheuernden Reinigungsmittel.

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 1510 – Lagern Nehmen Sie den Akku aus dem Akku - bohr schrauber. Lagern sie das Gerät an einem sauberen, trockenen Ort bei maximal +40 °C. Laden Sie den Akku gelegentlich nach, um seine Kapazität zu erhalten. 11 – Reparieren Lassen Sie Reparaturen nur von auto - risiertem Fachpersonal ausführen. 12 – Entsorgen ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent - sprechend der Richt linie 2012/19/EU für Elektro- und Elektro - nik-Altgeräte getrennt zu sammeln und einer um - welt- und fach gerech ten Wieder verwer tung zu zu - führen. Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sam meln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ih rer Gemeinde ver wal tung. ACHTUNG! Bei batterie- oder akkubetriebenen Elektrogeräten sind die Batterien oder Akkus zu ent nehmen und entsprechend der gelten den Batterieverordnung getrennt zu entsorgen. Batterien und Akkus niemals in den Hausmüll geben! Bitte führen Sie nicht mehr brauchba re Batterien und Akkus den dafür vorgesehenen Behältern örtlicher Sammelstellen oder des batteriever treibenden Handels zu. 13 – Service-Hinweise

• Bewahren Sie das Gerät, die Betriebs - anleitung und ggf. das Zubehör in der Originalverpackung auf. So haben Sie alle Informationen und Teile stets griffbereit.

• Meister-Geräte sind weitgehend wartungsfrei. Zum Reinigen des Gehäuses genügt ein feuchtes Tuch. Zusätzliche Hinweise entnehmen Sie bitte der Betriebsanleitung.

• Meister-Geräte unterliegen einer strengen Qualitätskontrolle. Sollte dennoch einmal eine Funktions störung auftreten, so senden Sie das Gerät bitte an unsere Service-Anschrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts verkürzt die Fehlersuche und Repara - tur zeit. Während der Garantiezeit legen Sie dem Gerät bitte die Garantie-Ur - kun de und Kaufbeleg bei.

• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnen die Reparaturkosten in Rechnung stellen. WICHTIG! Ein Öffnen des Geräts führt zum Erlöschen des Garantie anspruchs! WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Pro dukthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schä den einzustehen haben, sofern diese durch

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 1617 unsachgemäße Reparatur ver ursacht oder bei einem Teileaus tausch nicht unsere Originalteile bzw. von uns freigegebene Teile ver wendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH - Kundenservice oder einem autorisierten Fachmann durchge - führt wurde! Entsprechendes gilt für die verwendeten Zubehörteile.

• Zur Vermeidung von Transport schä - den verpacken Sie das Gerät sicher oder verwenden Sie die Originalver - packung.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden eventuelle Reparaturen an Meister- Geräten kostengünstig ausführen. 5401060-Akkubohrsc_man 04.02.15 09:26 Seite 171 – Rozsah dodávky

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 2713 – Pokyny pro servis

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 2829 1 – Étendue des fournitures

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 5013 – Service instructions

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 52Geluidsvermogens- niveau L

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 751 – Teslimat kapsam∂

5401060-Akkubohrsc_man 04.02.15 09:26 Seite 8687 Service Meister Werkzeuge GmbH Kundenservice Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal Tel.: +49 (0)202 / 24 75 04 30 +49 (0)202 / 24 75 04 31 +49 (0)202 / 24 75 04 32 Fax: +49 (0)202 / 6 98 05 88 E-Mail: [e-mail] Diese Betriebsanleitung kann im PDF-Format von unserer Internet seite www.meister-werkzeuge.de heruntergeladen werden. 5401060-Akkubohrsc_man 04.02.15 09:26 Seite 87© Copyright Nachdruck oder Vervielfältigung – auch aus - zugs weise – nur mit Genehmigung der Meister Werkzeuge GmbH Oberkamper Str. 37– 39 D-42349 Wuppertal Germany 2015/2016 Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen. 5401060-Akkubohrsc_man 04.02.15 09:26 Seite 88
