Marke	Meister Craft
Modell	MSB 850 EB
Produkttyp	Schlagbohrmaschine
Stromversorgung	230 V ~ / 50 Hz
Nennleistung	850 W
Leerlaufdrehzahl (1. Gang)	0 - 1000 min⁻¹
Leerlaufdrehzahl (2. Gang)	0 - 3000 min⁻¹
Schlagzahl (1. Gang)	0 - 16000 min⁻¹
Schlagzahl (2. Gang)	0 - 48000 min⁻¹
Max. Bohrdurchmesser (Beton)	13 mm
Max. Bohrdurchmesser (Stahl)	13 mm
Max. Bohrdurchmesser (Holz)	25 mm
Spindelhalsdurchmesser	43 mm
Anschlussgewinde	½" x 20 UNF
Bohrfutter	Schnellspannfutter mit Sicherheit
Gewicht	3,0 kg
Kabellänge	250 cm
Anzahl Gänge	2 mechanisch, elektronische Drehzahlregelung
Drehrichtung	Rechts / Links
Inklusive Zubehör	Zusatzhandgriff, Tiefenanschlag, Kunststoffkoffer
Doppelte Isolierung	Ja
Wartung	Mit feuchtem Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Schutzbrille und Gehörschutz tragen, vor Wartung Netzstecker ziehen
Garantie	Gemäß Herstellerbedingungen, Reparatur durch autorisierten Kundendienst

Häufig gestellte Fragen - MSB 850 EB Meister Craft

Wie kann ich die Geschwindigkeit an der Meister Craft MSB 850 EB Bohrmaschine ändern?

Zum Ändern der Geschwindigkeit stoppen Sie den Motor und verwenden Sie den Geschwindigkeitswahlschalter (9) oben am Gerät. Zwei Geschwindigkeiten sind verfügbar: 0-1000 min⁻¹ und 0-3000 min⁻¹. Wechseln Sie niemals die Geschwindigkeit bei laufendem Motor.

Wie verwende ich die Schlagbohrfunktion?

Stellen Sie den Schalter des Schlagmechanismus (1) auf die Position "EIN" (Hammersymbol). Wählen Sie den Rechtslauf (2) und starten Sie mit niedriger Drehzahl. Für Beton verwenden Sie je nach Material den 1. oder 2. Gang.

Wie stelle ich den Tiefenanschlag ein?

Entriegeln Sie den Handgriff (7), stecken Sie den Tiefenanschlag (8) in die Öffnung. Halten Sie den Bohrer gegen eine Wand, schieben Sie den Anschlag auf die gleiche Länge wie den Bohrer, stellen Sie dann die gewünschte Tiefe auf der Skala ein und ziehen Sie den Handgriff fest.

Wie wechsle ich den Bohrer an der MSB 850 EB Bohrmaschine?

Ziehen Sie den Netzstecker. Öffnen Sie das Bohrfutter (6), indem Sie den vorderen Ring (A) nach links drehen, während Sie den Sicherheitsring (B) festhalten. Setzen Sie den Bohrer ein, ziehen Sie ihn fest, indem Sie den Ring (A) nach rechts drehen, und verriegeln Sie ihn, indem Sie den Ring (B) einrasten lassen.

Welche Leistung hat die Meister Craft MSB 850 EB Bohrmaschine?

Die Nennleistung beträgt 850 W bei 230 V ~ / 50 Hz. Sie bietet eine variable Drehzahl von 0 bis 3000 min⁻¹ und eine Bohrfähigkeit von bis zu 13 mm in Beton und Stahl sowie 25 mm in Holz.

Kann man mit dieser Bohrmaschine schrauben?

Ja, die MSB 850 EB Bohrmaschine kann zum Schrauben und Lösen von Schrauben verwendet werden. Stellen Sie den Schlagwahlschalter (1) auf "AUS", stellen Sie den Rechts-/Linkslauf (2) nach Bedarf ein, und nutzen Sie die elektronische Drehzahlregelung für eine präzise Kontrolle.

Was tun, wenn die Bohrmaschine übermäßig vibriert?

Überprüfen Sie, ob der Bohrer fest im Bohrfutter sitzt und für das Material geeignet ist. Stellen Sie sicher, dass die Bohrmaschine mit beiden Händen und dem Zusatzhandgriff fest gehalten wird. Bleiben die Vibrationen bestehen, stoppen Sie das Gerät und überprüfen Sie den Zustand des Bohrers oder wenden Sie sich an den Kundendienst.

Wie reinige ich die Meister Craft Bohrmaschine?

Ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Verwenden Sie niemals Lösungsmittel oder Chemikalien. Vollständig trocknen lassen. Halten Sie die Lüftungsschlitze staubfrei.

Welche Arten von Bohrern kann ich verwenden?

Verwenden Sie Bohrer mit zylindrischem Schaft mit einem Durchmesser von bis zu 13 mm. Für Holz verwenden Sie Holzbohrer; für Metall HSS-Bohrer; für Beton Schlagbohrer. Beachten Sie die Geschwindigkeitsempfehlungen des Zubehörherstellers.

Wo finde ich Ersatzteile oder lasse ich die Bohrmaschine reparieren?

Reparaturen müssen vom Meister Craft Kundendienst oder einem autorisierten Fachmann durchgeführt werden. Verwenden Sie ausschließlich Originalteile. Für die Garantie bewahren Sie den Garantieschein und den Kassenbon auf. Die Anleitung weist darauf hin, dass das Öffnen des Geräts die Garantie ungültig macht.

BEDIENUNGSANLEITUNG MSB 850 EB Meister Craft

D-Schlagbohrmaschine 4

GB - Hammer Drill 30

CZ - Priklepová vrtačka 13

NL-Slagboormachine 38

Meister Werkzeuge GmbH

Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1

D-42349 Wuppertal

Tel.: [phone] / 99 21 21

(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0)202 / 6 98 05 88

E-Mail: [e-mail]

3

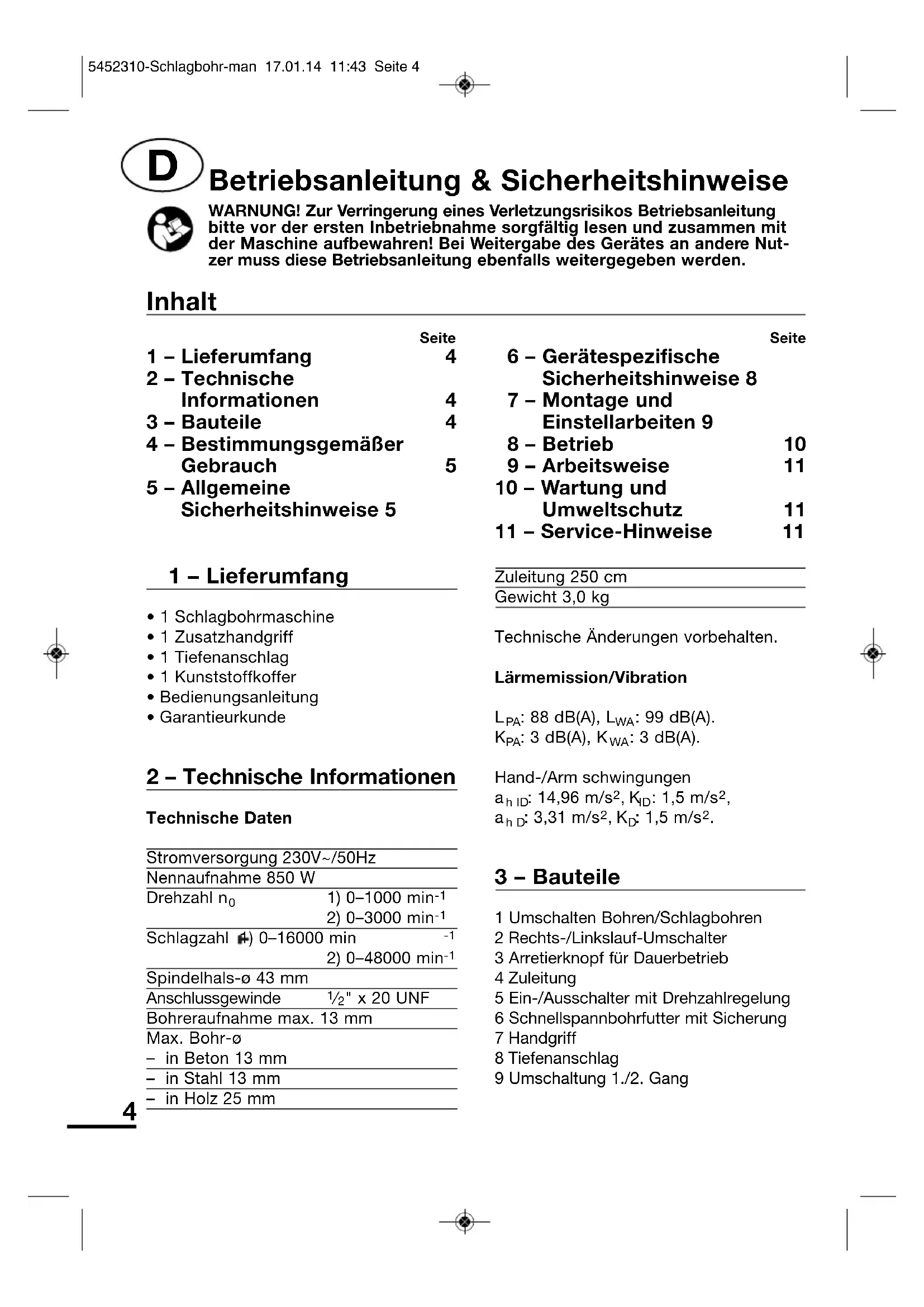

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfaltig lesen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebsanleitung ebenfalls weitergegeben werden.

Inhalt

	Seite		Seite
1 - Lieferumfang	4	6 - Gerätespezifische Sicherheitshinweise 8
2 - Technische Informationen	4	7 - Montage und Einstellarheiten 9
3 - Bauteile	4
4 - Bestimmungsgemäßer Gebrauch	5	8 - Betrieb	10
		9 - Arbeitsweise	11
5 - Allgemeine Sicherheitshinweise 5		10 - Wartung und Umweltschutz	11
		11 - Service-Hinweise	11

1-Lieferumfang

1 Schlagbohrmaschine
1Zusatzhandgriff
1 Tiefenanschlag
1 Kunststoffkoffer
Bedienungsanleitung
- Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung 230V~/50Hz
Nennaufnahme 850 W
Drehzahl n0	1) 0-1000 min-1
	2) 0-3000 min-1
Schlagzahl (+) 0-16000 min	-1
	2) 0-48000 min-1
Spindelhals-ø 43 mm
Anschlussgewinde	1/2'' x 20 UNF
Bohreraufnahme max. 13 mm
Max. Bohr-ø
- in Beton 13 mm
- in Stahl 13 mm
- in Holz 25 mm

Zuleitung 250 cm

Gewicht 3,0 kg

Technische Änderungen vorbehalten.

Larmemission/Vibration

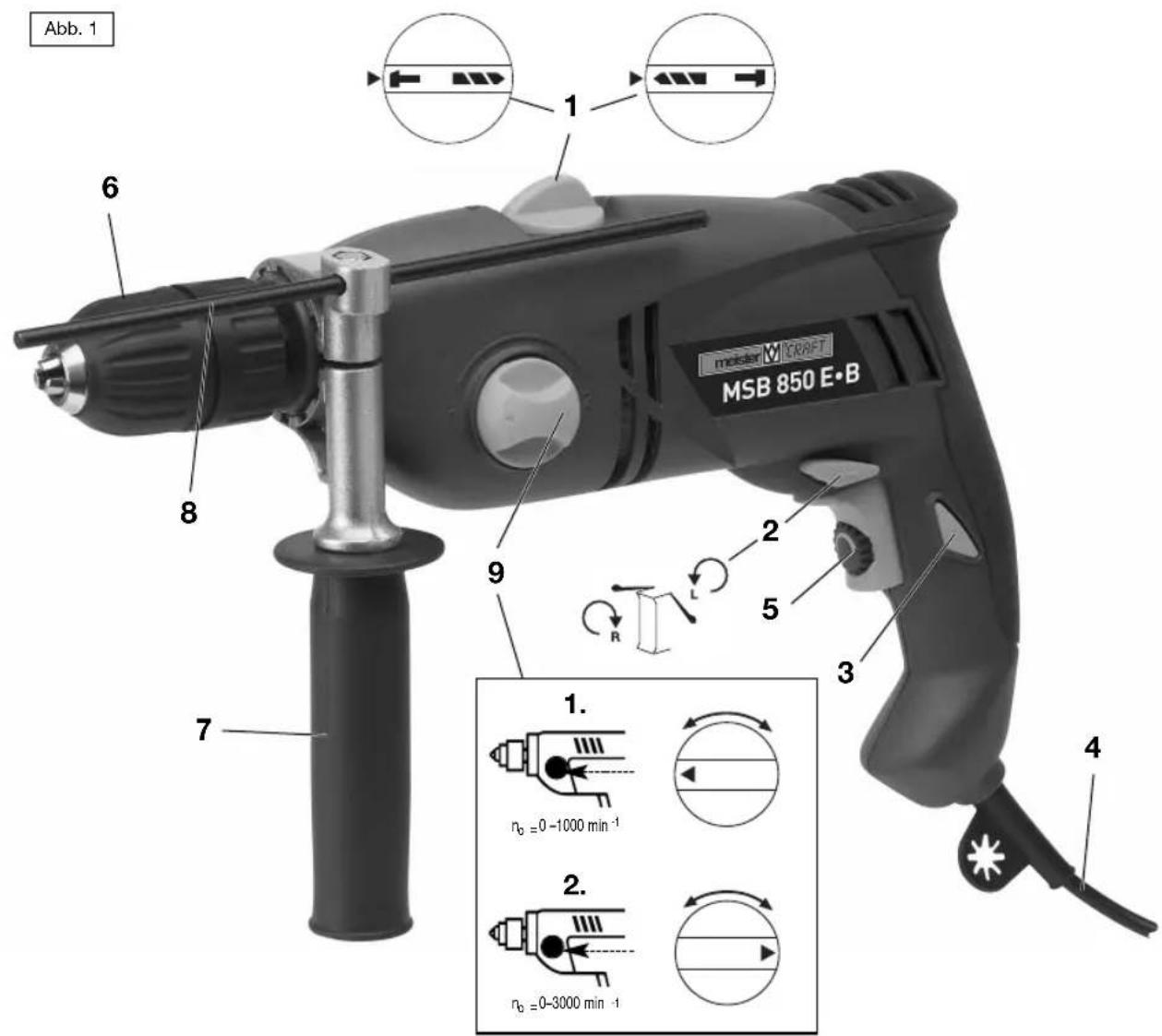

1 Umschalten Bohren/Schlagbohren
2 Rechts-/Linkslauf-Umschalter
3 Arretierknopf für Dauerbetrieb
4 Zuleitung
5 Ein-/Ausschafter mit Drehzahlregelung
6 Schnellspannbohrfutter mit Sicherung
7 Handgriff
8 Tiefenanschlag

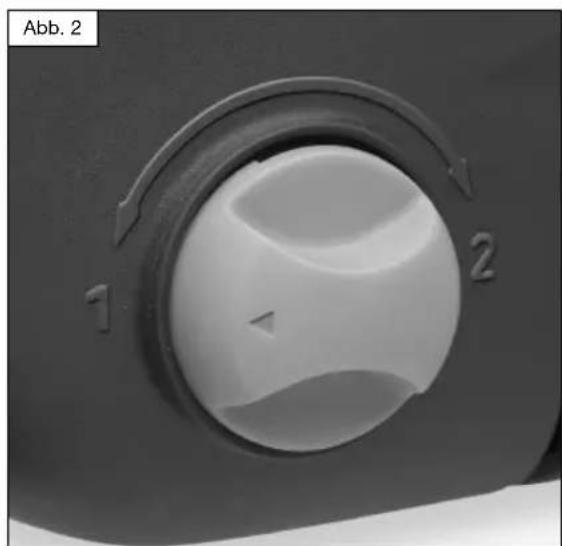

9 Umschaltung 1./2. Gang

4 - Bestimmungsgemäßer Gebrauch

Bohren in Holz und Metall, Schlag boh - ren in Beton, Schrauben. Verwenden Sie Maschine, Werkzeuge und Zubehor für weitere Tätigkeiten (Herstellerangaben beachten) nur für ihren jeweils be stim - mungsgemäß Einsatzbereich. Alle an- deren Anwendungen werden ausdruck - lich ausgeschlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

5 - Allgemeine Sicherheits -hin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Si cher -heitshinweise und Anwei sun gen.

Versäumnisse bei der Einhal tung der Sicherheitschinweise und An weisungen konnen elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wende Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen be nutzt zu wer den, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenen beauf sightt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Arbeits platz si cherheit

a) Halten Sie ihren Arbeitsbereich sau ber und gut beleuchtet. Un - ord nung und unbeleuchtete Arbeits - be reiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk-zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Per sonen während der Benut -zung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kon -trolle über das Gerät verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elek trowerkzeuges muss in die Steck - dose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterste ccker gemeinsam mit schutzge erdeten Elektrowerkzeug. Unveranderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hoht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck - dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e) Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeig -neten Verlängerungskabels verrin-gert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz -schal ter. Der Einsatz eines Fehler -strom schutzschalters vermindert das Risiko eines elektrischen Schla ges.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektro werk -zeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika menten stehen. Ein Moment der Unacht -samkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutz - aus rüstung und immer eine Schutz brille. Das Tragen personi -

cher Schutzausrüstung, wie Staub - maske, rutschfeste Sicherheits - schu he, Schutzhelm oder Gehor - schutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsich-tigte Inbetriebnahme. Vergewis -sern Sie sich, dass das Elektro -werkzeug ausgeschelt ist, be- vor Sie es an die Stromversorgung und/oder den Akku an-schlie Ben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerats den Finger am Schalter haben oder das Gerat eingeschaltet an die Stromversorgung anschlie -Ben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug ein -schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre-henden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro -werkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be-wegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auf -fangeinrichtungen montiert werden..., vergewissern Sie

sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubab-saugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektro werkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerk -zeug. Mit dem passenden Elektro -werkzeug arbeiten Sie better und sicherer im angegebenen Leis tungs -bereich.
b) Benutzen Sie kein Elektrowerk -zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern Sie den Akku, bevor Sie Geräte -einstellungen vornehmen, Zube -horteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß -nahme verhindert den unbeabsich-tig ten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elek-trowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorg - falt. Kontrollieren Sie, ob beweg - liche Teile einwandfrei funktoienen und nicht klemmen, ob

Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pflegte Schneidwerkzeuge mit scharfen Schneidkanten verklem - men sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Besondere Sicherheitschinweise:

- Sicherheitshinweise für Schlagbohrmaschinen

• Tragen Sie Gehorschutz bei der Betnutzung von Schlagbohrma schinen. Die Einwirkung von Larm kann Gehor verlust bewirken.
• Benutzen Sie die mit dem Gerat ge-lieferten Zusammenhanggriffe. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.

- Weitere Sicherheitshinweise für Schlagbohrmaschinen

• Betätigen Sie den Getriebeum schal-ter nur bei stillstehendem Motor. Ein Umschalten bei laufender Maschine

kann einen Getriebeschaden verursachen

• Benutzen Sie die Schlagbohrma - schi ne niemals als Schraubendreher. Das Festziehen und Losen von Schrauben, Muttern und dergleichen mit der Schlagbohrmaschine ist untersagt.
• Wasser von Teilen des Elektrowerk - zeugs und von Personen im Arbeits - bereich fern zu halten
• Vor jeder Einstellung, Service oder Wartung muß das Netzkabel des Werkzeug aus der Steckdose gezogen werden.
  Die elektrische Leistungsstärke Ihres Verlängerungskabels muss mindestens genauso stark wie die des Gerätes sein.
• Überprüfen Sie, daß die Netz span-nung mit der Angabe des Typen-schil des auf dem Gerät überein -stimmt.
• Überprüfen Sie die Wände und Decken, um die Beschädigung der versteckten Leitungen zu vermeiden.
• Berühren Sie das AuBengehause niemals direkt nach dem Bohren. Er wird beim Bohren sehr heiß.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei -len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 - Gerätespezifische Sicherheitshinweise

• Augen-und Gehörschutz anlagen.
• Bevor Sie LÖcher in eine Wand bohren, prüfen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf Strom, Gas oder Wasser stoßen.
  Bohrer-/Bohrfutterwechsel nur bei gezogenem Netzstecker vornehmen!
• Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z.B. durch Einspannen im Schraubstock) sein.
• Vermeiden Sie, dass der Motor beim Bohren unter Belas tung zum Still -stand kommt.
  Die Maschine nur fur deren bestim - mungsgemaffen Einsatzbereich verwenden.
• Wahlrend des Betriebes die Maschine immer mit beiden Händen halten und einen sicheren Stand einnehmen.
• Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein.
• Späne oder Splitter dürfen niemals bei laufender Maschine halten.
• Kleine Werkstücke müssen so gesichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden können.
• Vor allen Arbeitsen an der Maschine, in Arbeitspausen und bei Nichtgebrauch Stecker aus der Steckdoseziehen.

• Anschlusskabel immer vom Wirkungs-bereich fernhalten.

• Maschine nur ausgeschaltet an die Steckdose anschließen.
  Die Maschine immer mit Zusatz hand - griff verwenden.

• Personen unter 16 Jahren dürfen die Maschine nicht bedieten.
• Wenn die Anschlussleitung beschädigt wird, muss sie - um Ge fahrduungen zu ver mei den - vom Hersteller oder seinem Kun den Dienst vertreter ersetzt werden.

Sicherheitskennzeichnung

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Nr.5452310 Modell-Nr. und Baujahr Bj.2014

Modellbezeichnung

Beim Arbeiten mit der Schlagbohrmaschine, tragen Sie eine Schutzbrille.

Tragen Sie Gehorschutz,
wenn Sie die Schlagbohrmaschine benutzen.

230 V-/50 Hz Netzpannung, -frequenz und Leistungsaufnahme 850 W

n:

Leerlaufdrehzahl

Schlagzahl

maximaler Bohrerdurchmesser

Innerhalb der EU weist these Symbol darauf hin, dass these Produkt nicht über den Haus

mull entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführrt werden sollenn und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mullbeseitigung zu schaden.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Lesen Sie diese Bedienungsanleitung gut durch, bevor Sie die Schlagbohrmaschine benutzen.

Freiwiliges Gutesiegel,geprüfte Sicherheit

Gehäuse ist doppel schutziso liert

CE-Zeichen (Konformität mit europäischen Sicherheitsnormen)

Meister Zeiswagna
Oberkammerstrasse 37, 37-39
2-6241 Wieserstraße
Germany

Hersteller-Anschrift

7 - Montage und Einstellarheiten

Montieren des Tiefenanschlags

Handgriff (7) loses, so dass die Sechs -kantschraube die Öffnung für den Tie fen -anschlag freigibt (Abb. 2). Tiefen anschlag (8) in die Öffnung schieben und Hand griff festdrehen.

Einstellen des Tiefenanschlags

Bohrer einsetzen und verriegeln.
- Handgriff lockern.
- Tiefenanschlag auf die gleiche Länge wie der eingespannte Bohrer ver-schieben, hierzu den Bohrer gegen eine ebene Wand drucken.
An der Skala des Tiefenanschlags Wert in mm ablesen und von thisem Wert gewünschte Bohrtiefe abziehen.
- Den erhaltenen Wert auf dem Tiefen -anschlag einstellen und Handgriff festziehen.

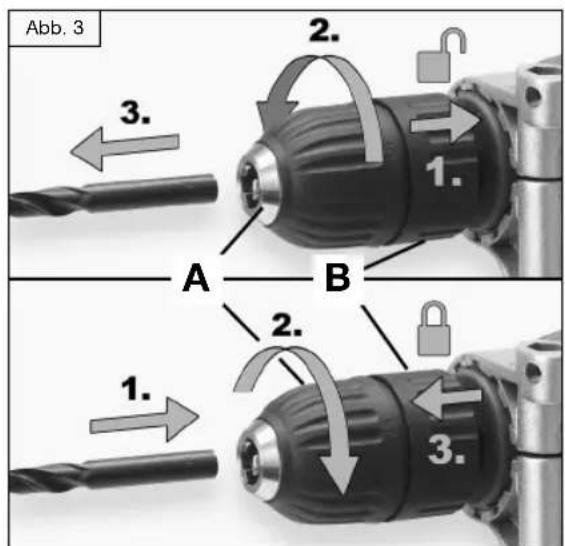

Werkzeugwechsel (Abb.3)

ACHTUNG! Netzsteckerziehen.

Die Maschine verfügt über ein Schnell - spann-Bohrfutter (6) zum Schlüssellosen Wechsel der Einsatzwerkzeuge. Eine zu -sätzliche Sicherung verhindert das vibra tionsbedingte Öffnen des Bohrfutters.

Bohrfutter offen

Sicherungsring (B) zurückziehen. Bohr -futter durch Linksdrehen des vorderen Ringes (A) offen und das Einsatzwerk -zeug wechseln.

- Bohrfutter schlieben und sichern

Bohrfutter durch Rechtsdrehen des Ringes (A) fest schreiben und durch Vorderücken des Ringes (B) sichern.

Drehzahlvorwahl

Zum materialschonenden Arbeiten die Drehzahlempfehlungen der Zubehör - hersteller beachten.

Stufenlose Drehzahlvorwahl mit
Stellrad am Ein-/Ausschlater (5):

Stellrad in Richtung ^+ bis zum Anschlag drehen gröbte Drehzahl.

Stellrad in Richtung - bis zum Anschlag drehen kleinste Drehzahl.

Die Drehzahl kann je nach Druck auf den Ein-/Ausschalter stufenlos bis zur am Stellrad vorgewählten Drehzahl gesteuert werden.

Bei Dauerbetrieb mit arretiertem Ein-/ Ausschalter lauft die Maschine mit der vorgewählten Drehzahl.

Wichtig: Während des Laufs der Maschine darf der Rechts-/Links -lauf-Umschalter nicht betätigter werden, davon vollständigen Stillstand ab warten. Eingriffe an der Maschine außer halb der bestimmungsgemäßen Verwendung führen zum Verlust des Garantieanspruchs. Das Bohrfutter von Rechts-/Linkslauf-Maschinen ist stets mit einer Linksgewinde-Schrau be fixiert. Diese ist vor einem Bohr futter -wechseln vorn durch das Bohrfutter hin durch zu offen. Links gewinde-Schrauben halten sich nur durch Rechts drehung offen.

8-Betrieb

Ein-/Ausschalten

Die Spannung der Netzversorgung muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

Momentschaltung

Einschalten: Ein-/Ausschalter (5) drucken.

Ausschalten: Ein-/Ausschalter loslassen.

Dauerbetrieb:

Einschalten: Ein-/Ausschalter drucken und dann Arretierknopf (3) drucken.

Ausschalten: Ein-/Ausschalter drucken und loslassen.

9 - Arbeitsweise

Bohren in Holz und Metall

Zum Bohren in Holz und Metall muss das Schlagwerk grundsatzlich ausge-schaltet sein. Den Schlagwerkschalter (1) auf Stellung „AUS" stellen Rechts-/Links lauf-Umschalter (2) auf „Rechts lauf" stellen. Elektronische Drehzahlre ge lung durch Betatigung des Ein-/Aus schalters. Drehzahlvorwahl mit Stellrad am Ein-/Ausschalter.

Bohren in Beton

Schlagwerk (1) einschalten Rechts-/Linkslauf-Umschalter (2) auf "Rechts lauf" stellen. Mit niedriger Drehzahl starten. Je nach Materialeigen-schaften und Durchmesser des Bohrsden 1. und 2. Gang (9) bei Stillstand einschalten (Abb.2). Dadurch ändert sich die Schlagzahl.

Zum herausdrehen fest sitzender Bohrer die Maschine bei Still -stand auf Linklauf schalten.

Bohrer bei Linklauf vorsichtig aus dem Bohrlochziehen.

10 - Wartung und Umweltschutz

Vor allen Pflege- und Wartungsarbeiten Netzsteckerziehen. Maschine mit einem feuchten Tuch reinigen, keine Lösungs-mittel verwenden, gut abtrocknen. Luftungsschlitze staubfrei halten.Vor jeder Verwendung Maschine, Kabel und Zubehor auf Universehrtheit uberprüfen. Reparaturen ggf.von einem Fachmann ausfuhren lessen.

ACKTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind entsprechend der Richtlinie 2012/19 EU für

Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um weltund fach gerech ten Wiederverwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

• Bewahren Sie die Maschine, Bedie-nungs an leitung und ggf. Zubehor in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• MeisterCRAFT-Geräte sind weltgehend wartungsfrei, zum Reinigen der Gehäuse ge nugt ein feuchtes Tuch. Zusät zliche Hin wei se entnehmen Sieitte der Betriebs an leitung.

• MeisterCRAFT-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte davon ein mal eine Funktion - störung auftreten, so sen den Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnendie Reparatur kosten in Rechnung stellen.

WICTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian - spruchs!

WICHTIG! Wir weisen ausdrücklich daraufhin, dass wir nach dem Produktthaftungsgesetz

nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns freige gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH - Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repa ra turen an MeisterCRAFT-Geräten kosten gänstig ausführren.

Gewicht 3,0kg

Elektrische verilgheit

Veiligkeit van Personen

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Prohlášeni o konformité s ES

Für das nachstehende Erzeugnis ...

... wird die Übereinstimmung mit folgenden

Richtlinien erklart:

... je v souladus tumito smurnicemi:

Angewandte harmonisierte Normen:

Dipl.-Ing.
Technische Leitung/Produktentwicklung,
Meister Werkzeuge GmbH · Oberkamper StraBe 37 - 39 · D-42349 Wuppertal
D Autorisierte Person zur Aufbewährung der technischen Dokumente
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Storage of the technical documentation
NL-Bewaring van de technische documenten
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus -zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39 D-42349 Wuppertal Germany

2014/2015

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Meister Werkzeuge GmbH unzu lassig und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
