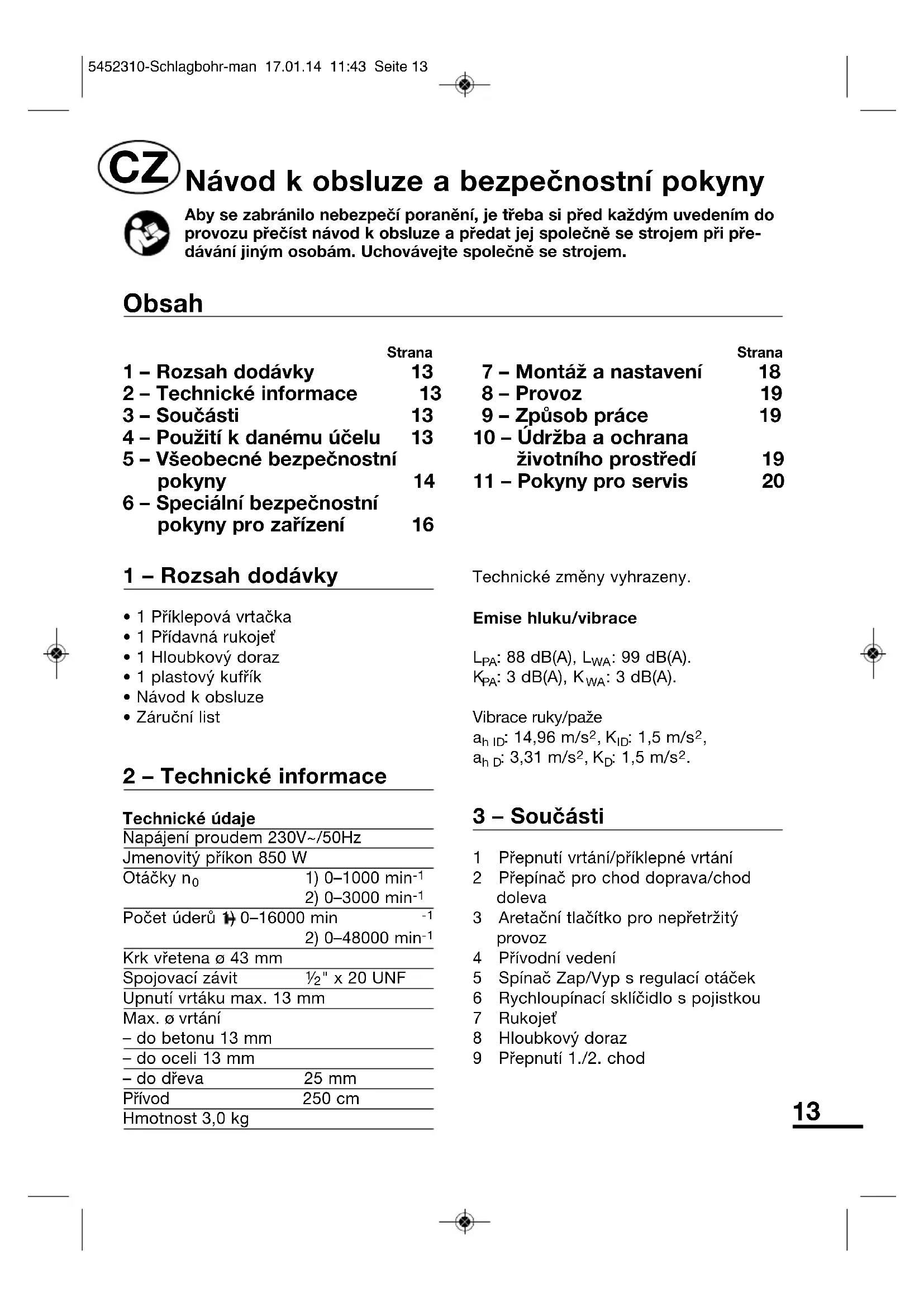

NÁVOD K OBSLUZE MSB 850 EB Meister Craft

• 1 Příklepová vrtačka• 1 Přídavná rukojeť• 1 Hloubkový doraz• 1 plastový kufřík• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení proudem 230V~/50HzJmenovitý příkon 850 WOtáčky n

Počet úderů 1) 0–16000 min

Krk vřetena ø 43 mmSpojovací závit

" x 20 UNFUpnutí vrtáku max. 13 mmMax. ø vrtání– do betonu 13 mm– do oceli 13 mm– do dřeva 25 mmPřívod 250 cmHmotnost 3,0 kgTechnické změny vyhrazeny.Emise hluku/vibrace

3 – Součásti 1 Přepnutí vrtání/příklepné vrtání2 Přepínač pro chod doprava/choddoleva3 Aretační tlačítko pro nepřetržitýprovoz4 Přívodní vedení5 Spínač Zap/Vyp s regulací otáček6 Rychloupínací sklíčidlo s pojistkou 7Rukojeť 8 Hloubkový doraz9 Přepnutí 1./2. chod Návod k obsluze a bezpečnostní pokyny Aby se zabránilo nebezpečí poranění, je třeba si před každým uvedením doprovozu přečíst návod k obsluze a předat jej společně se strojem při pře-dávání jiným osobám. Uchovávejte společně se strojem. Strana 1 – Rozsah dodávky 13 2 – Technické informace 13 3 – Součásti 13 4 – Použití k danému účelu 13 5 – Všeobecné bezpečnostní pokyny 14 6 – Speciální bezpečnostní pokyny pro zařízení 16 Strana 7 – Montáž a nastavení 18 8 – Provoz 19 9 – Způsob práce 19 10 – Údržba a ochrana životního prostředí 19 11 – Pokyny pro servis 20 Obsah 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1314 4 – Použití k danému účelu Vrtání do dřeva a kovu, příklepové vrtání do betonu, šroubování. Používejte stroj, nářadí a příslušenství pro další činnosti (dodržujte údaje od výrobce) pouze pro oblast použití v souladu se stanoveným účelem použití. Veškeré jiné použití je výslovně vyloučeno. Tento nástroj je určen jen k domácímu použití. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím POZOR! Je třeba si přečíst všechny pokyny! Chyby při dodržování níže uvedených pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká zranění. Níže uvedený pojem „Elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátorů (bez síťového kabelu). POZOR! Tyto bezpečnostní pokyny dobře uschovejte! Pracoviště a) Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b) Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c) Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. Elektrická bezpečnost a) Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1415 zamezuje nebezpečí úrazu elektrickým proudem. Bezpečnost osob a) Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d) Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e) Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g) Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. Pečlivé zacházení a používání elektrického nářadí a) Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b) Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c) Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d) Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e) Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1516 ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g) Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. Zvláštní bezpečnostní pokyny:

• Bezpečnostní pokyny pro příklepové vrtačky - Při používání příklepových vrtaček noste ochranu sluchu. Účinek hluku může způsobit ztrátu sluchu. - Používejte přídavné rukojeti, dodané s přístrojem. Ztráta kontroly nad přístrojem může způsobit zranění.

• Další bezpečnostní pokyny k příklepovým vrtačkám - Přepínač převodovky zaktivujte pouze při vypnutém motoru. Přepnutí při chodu přístroje může způsobit poškození převodovky. - Nikdy nepoužívejte příklepovou vrtačku jako šroubovák. Utahování a povolování šroubů, matic a podobně pomocí příklepové vrtačky je zakázáno. - Součásti elektrického přístroje a osoby musí být v pracovní oblasti mimo dosah vody - Před každým nastavením, servisem nebo údržbou se musí ze zásuvky vytáhnout síťový kabel nástroje. - Intenzita elektrického výkonu vašeho prodlužovacího kabelu musí být minimálně stejná jako intenzita elektrického výkonu přístroje. - Zkontrolujte, zda odpovídá napětí sítě údajům typového štítku na přístroji. - Zkontrolujte stěny a stropy, abyste zabránili poškození skrytých vedení. - Po vrtání se nikdy přímo nedotýkejte vnějšího krytu. Po skončení vrtání je velmi horký. Servis a) Váš elektrický nástroj nechte opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními součástmi. Tím se zajistí, že zůstane zachována bezpečnost elektrického nástroje. 6 – Speciální bezpečnostní pokyny pro zařízení

• Nasaďte ochranu očí a sluchu.

• Než začnete vrtat díry do stěny, zkontrolujte pomocí hledače vedení, zda nemůžete narazit na proud, plyn nebo vodu.

• Výměnu vrtáku/sklíčidla provádějte pouze, pokud je zástrčka vytažená ze sítě!

• K zabránění zranění by se měl obráběný obrobek zajistit (např. napnutím do svěráku.

• Nedovolte, aby se motor pod zatížením zastavil. 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1617

• Přístroj používejte pouze pro oblast použití v souladu se stanoveným účelem použití.

• Během provozu držte stroj vždy oběma rukama a zaujměte bezpečný stabilní postoj.

• Zásuvky ve vnější oblasti musí být vybaveny proudovými chrániči.

• Třísky nebo špony se nesmějí nikdy odstraňovat, pokud je přístroj v chodu.

• Malé obrobky se musí zajistit tak, aby při vrtání nemohly být strhnuty vrtákem.

• Před vykonáváním jakýchkoliv prací na přístroji, během pracovních přestávek a pokud se přístroj nepoužívá, vytáhněte zástrčku ze zásuvky.

• Připojovací kabel má být vždy mimo dosah oblasti účinku přístroje.

• Přístroj připojte do zásuvky pouze, pokud je vypnutý.

• Přístroj používejte vždy s přídavnou rukojetí.

• Osoby mladší 16 let nesmějí přístroj používat.

• Pokud je přípojné vedení poškozeno, musí se, aby se zabránilo ohrožení, nechat vyměnit výrobcem nebo jeho zástupcem zákaznického servisu. Bezpečnostní označení Symboly na krytu mají následující význam: Model č. a rok výroby Název modelu Při práci s příklepovou vrtačkou noste ochranné brýle. Noste ochranu sluchu, pokud používáte příklepovou vrtačku. Jmenovité napětí, jmenovitý kmitočet a odebíraný výkon Otáčky chodu naprázdno Počet úderů Maximální průměr vrtáku V oblasti EU poukazuje tento symbol na to, že tento výrobek se nesmí likvidovat s domácím odpadem. Staré přístroje obsahují cenné recyklační materiály, které by se měly odvést procesu opětovného použití. Zároveň se tím zabrání, aby se nekontrolovanou likvidací ohrozilo životní prostředí příp. lidské zdraví. Proto likvidujte staré přístroje prostřednictvím sběrných systémů nebo odevzdejte přístroj k likvidaci prodejně, ve které jste ho zakoupili. Ta se postará o odvedení přístroje k recyklaci. Než příklepovou vrtačku začnete používat, důkladně si přečtěte návod k použití. Dobrovolná pečeť kvality „přezkoušená bezpečnost“ Kryt je vybaven dvojitou ochrannou izolací se značkou 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1718 CE (shoda s evropskými bezpečnostními normami) Adresa výrobce 7 – Montáž a nastavení Montáž jednotky hloubkového dorazu Uvolněte rukojeť (7) tak, aby šestihranný šroub uvolnil otvor pro hloubkový doraz (obr. 2). Hloubkový doraz (8) zasuňte do otvoru a rukojeť pevně utáhněte. Nastavení hloubkového pohonu

• Hloubkový doraz přesuňte na stejnou délku jako upevněný vrták, přitom tlačte vrták proti rovné stěně.

• Na stupnici hloubkového dorazu zjistíte hodnotu v mm a od této hodnoty odečtete požadovanou hloubku vrtání.

• Vypočítanou hodnotu nastavte na hloubkovém dorazu a rukojeť pevně utáhněte. Výměna nástroje (obr. 3) POZOR! Vytáhněte zástrčku z elektrické sítě. Přístroj je vybaven rychloupínacím sklíčidlem (6) k rychlému upnutí vložných nářadí. Dodatečná pojistka zabrání otevření rychloupínacího sklíčidla podmíněného vibracemi.

• Otevření sklíčidla Zatáhněte pojistný kroužek (B) dozadu. Sklíčidlo otevřete otáčením předního kroužku (A) doleva a vyměňte vložné nářadí.

• Zavření sklíčidla a zajištění Sklíčidlo pevně zavřete otáčením kroužku (A) doprava a zatlačením kroužku (B) dopředu. Předvolba otáček K šetrnému zacházení s materiálem při obrábění dodržujte doporučené otáčky výrobců příslušenství. Plynulá předvolba otáček pomocí nastavovacího kolečka na spínači Zap/Vyp (5): Nastavovací kolečko otočte ve směru + až na doraz ➔ největší otáčky. Nastavovací kolečko otočte ve směru – až na doraz ➔ nejmenší otáčky. Otáčky se dají plynule ovládat v závislosti na stlačení spínače Zap/Vyp až do předvolených otáček na nastavovacím kolečku. Při nepřetržitém provozu s aretovaným spínačem Zap/Vyp běží přístroj s předvolenými otáčkami. Důležité: Během chodu přístroje se nesmí aktivovat přepínač na pravý chod/levý chod, proto je třeba vyčkat kompletní zastavení. Zásahy na přístroji mimo rámec stanoveného použití mají za následek ztrátu nároku na záruku. Sklíčidlo přístrojů s 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1819 pravým chodem/levým chodem je vždy fixováno šroubem s levotočivým závitem, který se uvolní před výměnou sklíčidla vpředu skrz sklíčidlo. Šrouby s levotočivým závitem je možné povolit pouze otáčením doprava. 8 – Provoz Zapnout/vypnout Hodnota napětí napájení se musí shodovat s údaji uvedenými na typovém štítku přístroje. Momentové spínání Zapnutí: Stisknout spínač Zap/Vyp (5). Vypnutí: Pustit spínač Zap/Vyp. Nepřetržitý provoz: Zapnutí: Stisknout spínač Zap/Vyp a poté stisknout aretační tlačítko (3). Vypnutí: Stisknout spínač Zap/Vyp a pustit. 9 – Způsob práce Vrtání do dřeva a kovu K vrtání do dřeva a kovu se musí jednotka příklepu zásadně vypněte. Spínač příklepu (1) nastavte do polohy „VYP“ . Přepínač na pravý chod/levý chod (2) nastavte na „pravý hod“. Elektronická regulace otáček zaktivováním spínače Zap/Vyp. Předvolba otáček pomocí nastavovacího kolečka na spínači Zap/Vyp. Vrtání do betonu Zapnout jednotku příklepu (1) , přepínač na pravý chod/levý chod (2) nastavit na „pravý chod“. Spusťte s nízkým počtem otáček. V závislosti na vlastnostech materiálu a průměru vrtáku zapnout 1. a 2. chod (9), pokud je přístroj zastavený (obr.2). Tím se změní počet úderů. K vyšroubování pevně usazeného vrtáku zapněte zastavený stroj na levý chod. Vrták vytáhněte při použití levého chodu opatrně z vrtného otvoru. 10 – Údržba a ochrana životního prostředí Před vykonáváním jakýchkoliv ošetřovacích a údržbových prací se musí vytáhnout zástrčka z elektrické sítě. Přístroj vyčistěte vlhkou utěrkou, nepoužívejte rozpouštědla. Přístroj důkladně osušte. Dbejte na to, aby byly vzduchové štěrbiny vždy zbaveny bez prachu. Před každým použitím zkontrolujte přístroj, kabel a příslušenství, zda nedošlo k výskytu poškození. Provedením oprav pověřte vždy odborníka. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. 5452310-Schlagbohr-man 17.01.14 11:43 Seite 1920 Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku. DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny. 5452310-Schlagbohr-man 17.01.14 11:43 Seite 2021 1 – Étendue des fournitures
