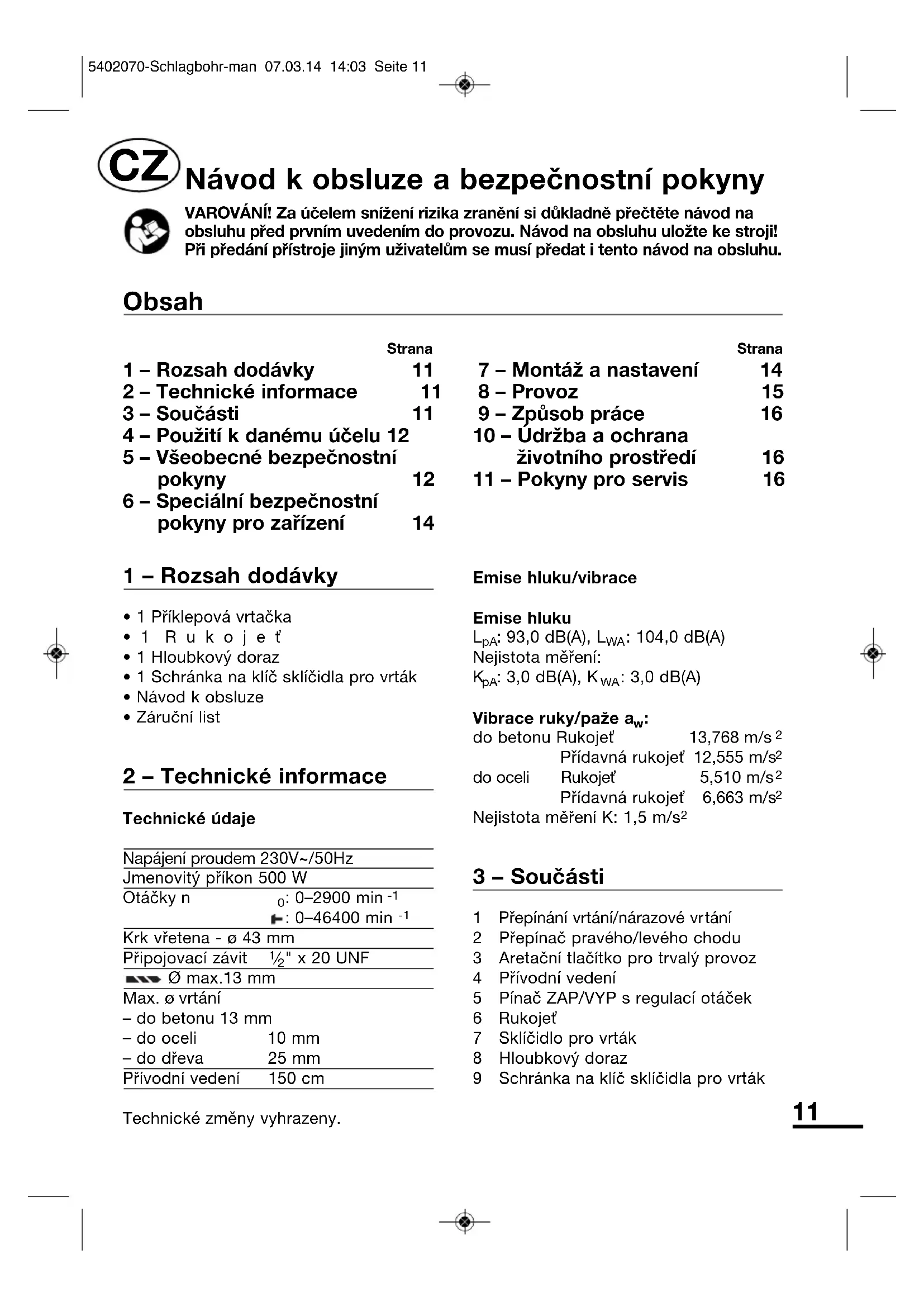

NÁVOD K OBSLUZE BSB 500 Meister Craft

• 1 Příklepová vrtačka•1 Rukojeť• 1 Hloubkový doraz• 1 Schránka na klíč sklíčidla pro vrták• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení proudem 230V~/50HzJmenovitý příkon 500 WOtáčky n : 0–2900 min : 0–46400 min Krk vřetena - ø 43 mmPřipojovací závit

" x 20 UNFØ max.13 mmMax. ø vrtání– do betonu 13 mm– do oceli 10 mm– do dřeva 25 mmPřívodní vedení 150 cmTechnické změny vyhrazeny.Emise hluku/vibraceEmise hluku

: 93,0 dB(A), L : 104,0 dB(A)Nejistota měření:

do betonu Rukojeť 13,768 m/s Přídavná rukojeť 12,555 m/s do oceli Rukojeť 5,510 m/s Přídavná rukojeť 6,663 m/s Nejistota měření K: 1,5 m/s

3 – Součásti 1 Přepínání vrtání/nárazové vrtání2 Přepínač pravého/levého chodu3 Aretační tlačítko pro trvalý provoz4 Přívodní vedení5 Pínač ZAP/VYP s regulací otáček 6Rukojeť 7 Sklíčidlo pro vrták8 Hloubkový doraz9 Schránka na klíč sklíčidla pro vrták Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu. Strana 1 – Rozsah dodávky 11 2 – Technické informace 11 3 – Součásti 11 4 – Použití k danému účelu 12 5 – Všeobecné bezpečnostní pokyny 12 6 – Speciální bezpečnostní pokyny pro zařízení 14 Strana 7 – Montáž a nastavení 14 8 – Provoz 15 9 – Způsob práce 16 10 – Údržba a ochrana životního prostředí 16 11 – Pokyny pro servis 16 Obsah 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1112 4 – Použití k danému účelu Vrtání do dřeva a kovu, nárazové vrtání do betonu. Používejte nástroj, nářadí a příslušenství pro různé činnosti (dodržujte pokyny výrobce) jen pro tu oblast použití, pro kterou jsou určeny. Použití k jakémukoli jinému účelu je výslovně vyloučeno. UPOZORNĚNÍ! Provádění zásahů na stroji mimo použití k danému účelu vede ke ztrátě nároku na záruku. Tento nástroj je určen jen k domácímu použití. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím POZOR! Je třeba si přečíst všechny pokyny. Chyby při dodržování níže uvedených pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká zranění. Níže uvedený pojem „Elektrické nářadí„ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátorů (bez síťového kabelu).

POZOR! TYTO BEZPEČNOSTNÍ

POKYNY DOBŘE USCHOVEJTE. 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1213 f) Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1314 přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. b Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. 6 – Speciální bezpečnostní pokyny pro zařízení Noste ochranné brýle a ochranu sluchu.

• Než začnete vrtat do stěny, zkontrolujte např. hledačem vedení, zda tudy nevede vedení elektrického proudu, plynové nebo vodovodní potrubí.

• Vyměňujte vrták nebo sklíčidlo vrtáku jen tehdy, když je přívodní kabel odpojen od sítě!

• Pro upevňování klíče pro sklíčidlo vrtáku na nástroji používejte jen přiloženou schránku na klíč.

• Opracovávaný obrobek by měl být zajištěn (např. upnutím ve svěráku), aby nemohlo dojít ke zranění.

• Dbejte na to, aby se motor při vrtání nebo šroubování pod zatížením nezastavil.

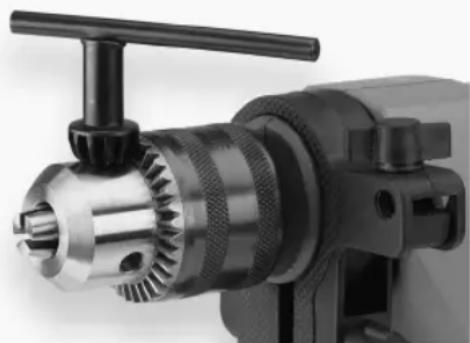

• Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. 7 – Montáž a nastavení Montáž upevnění přídavné rukojeti Pro bezpečnou práci oběma rukama. Křídlový šroub (a) přídavné rukojeti (6) uvolněte otáčením doleva a nasuňte přes sklíčidlo pro vrták na upínací krk (c). Přídavnou rukojeť nakloňte do vhodné pracovní polohy a otáčením vpravo křídlový šroub zajistěte. Přídavná rukojeť se může upevňovat buď napravo nebo nalevo od sklíčidla pro vrták. Montáž hloubkového dorazu a jeho nastavení Pro dosažení konstantních hloubek vrtání. Uvolněte křídlový šroub (b) otáčením vlevo. Hloubkový doraz (8) vsaďte do otvoru (d) tak, aby byla vidět číselná 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1415 nebo milimetrová stupnice. Hloubkový doraz vytáhněte až ke hrotu upnutého vrtáku – k tomu nasaďte vrták na rovnou plochu. Zjistěte na vodítku (d) příslušnou hodnotu a od této hodnoty odečtěte požadovanou hloubku vrtání. Novou hodnotu nastavte posunutím hloubkového dorazu na vodítku. Zajistěte hloubkový doraz otáčením křídlového šroubu (b) doprava. Nasazování/vyjímání nástrojů POZOR! Před každou výměnou nástrojů vytáhněte zástrčku ze zásuvky. Otevřete sklíčidlo pro vrták otáčením ozubeného věnce doleva, dokud nebudete moci nasadit nástroj. U pevně usazených nástrojů použijte klíč na sklíčidlo pro vrták. Upněte nyní u všech otvorů pomocí klíče rovnoměrně sklíčidlo pro vrták. Předvolba otáček UPOZORNĚNÍ! Vytáhněte síťovou zástrčku ze zásuvky! Předvolbou otáček se dají přizpůsobit otáčky motoru podle nasazeného nástroje a materiálu.

• Otáčejte regulátorem otáček na přepínači (5) ve směru (–): Maximální otáčky vrtačky se sníží.

• Otáčejte regulátorem otáček ve směru (+): Otáčky motoru se zvýší až na maximum. Posuvným přepínačem se dají otáčky vrtačky plynule měnit v rámci zvoleného maximálního počtu otáček. Spínač příklepového mechanismu/ pravotočivý a levotočivý chod Nastavení se provádí podle vyobrazení. Vrtačka musí být v klidu. DŮLEŽITÉ UPOZORNĚNÍ! Během chodu stroje se nesmí s přepínačem pravého/levého chodu manipulovat, proto počkejte, až se stroj zcela zastaví. Sklíčidlo pro vrták strojů s pravým a levým chodem je vždy upevněno šroubem s levým závitem. Před výměnou sklíčidla vrtáku se tento šroub zpředu skrze sklíčidlo uvolní. Šrouby s levým závitem je možno povolovat jen otáčením vpravo. 8 – Provoz Zapnutí/vypnutí Zasuňte síťovou zástrčku do zásuvky s napětím 230 V~. POZOR! Zapínejte vrtačku zásadně před kontaktem s materiálem.

Pavý chod Levý chod Spínač kladiva „ZAP“ Spínač kladiva „VYP“ 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1516 Zapnutí Opatrně stiskněte přepínač (5), vrtačka se spustí, otáčky se mění podle tlaku na spínač. Vypnutí Pusťte přepínač a počkejte, dokud se vrtačka nezastaví. Zapnutí trvalého provozu Stiskněte přepínač a držte ho stisknutý. Stiskněte aretační knoflík (3). Pusťte přepínač – vrtačka běží s příslušnými otáčkami. Vypnutí trvalého provozu Stiskněte přepínač, aretační knoflík se odblokuje. Pusťte přepínač a počkejte, dokud se vrtačka nezastaví. 9 – Způsob práce Vrtání do dřeva a kovu K vrtání do dřeva a kovu musí být příklepová část zásadně vypnuta. Spínač příklepové části nastavit do polohy „AUS“ (VYP). Nastavit přepínač pravého a levého chodu na „pravý chod“. Elektronická regulace otáček se provádí stisknutím spínače VYP/ZAP. Předvolba otáček se provádí stavěcím kolečkem u spínače VYP/ZAP. Vrtání do betonu Zapnout kladivo, nastavit přepínač pravého a levého chodu na „pravý chod“. Spouštět s nízkými otáčkami. 10 – Údržba a ochrana životního prostředí Čistěte plášť jen vlhkým hadříkem - nepoužívejte ředidla! Nakonec důkladně osušte. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje Meisterbasic téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meisterbasic podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu. 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1617

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meisterbasic provedeme za výhodné ceny. 5402070-Schlagbohr-man 07.03.14 14:03 Seite 1718 1 – Étendue des fournitures
