GEBRUIKSAANWIJZING BSB 500 Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

1 - Omvang van de levering	33
2 - Technische informatatie 33
3 - Onderdelen	33
4 - Bedoeld gebruik	34
5 - Algemeneveiligheidstips	34
6 - Speciale veiligheidstipsvoor dit apparaat	36

Pagina

7 - Montage en instelwerkzaamheden	37
8 - Gebruik	38
9 - Werkwijze	38
10 - Onderhoud en milieuubescherming	39
11 - Servicetips	39

1 - Omvang van de levering

• 1 Klopboormachine
  1 Handgreep
  1 Boardiepte-aanslag
  1 Boorhouldersleutel en sleutelhouser
• Gebruiksaanwijzing
• Garantiebewijs

2 - Technische informatie

Technische gegevens

Spanning 230 V~/50 Hz

Opnamevermogen 500 W

Toerental n 0: 0-2900 min -1 1: 0-46400 min -1

Hals-ø van boorhouder 43 mm

Schroefdraad booras 1½" x 20 UNF

Ø max. 13 mm

Max. boor-ø - in beton 13 mm - in staal 10 mm - in hout 25 mm

Elektriciteitskabel 150 cm

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsemissie

1 Omschakelaar van boren maar klopboren v.v.
2 Omschakelaar-draairichting
3 Vergrendelknop voor continuloop
4 Kabel
5 Aan-en-uit schakelaar met snellheidsregelaar
6 Handgreep
7 Boorhouser

8 Boordiepte-aanslag
9 Boorhouldersleutel en sleutelhouser

4 - Bedoeld gebruik

Boren in hout en in metaal, klopboren in beton. Gebruik de machine, gereedschappen en toebehoren (gegevens van de fabrikant letten) alleen voor het doel waarvoor ze bestemd zijn. Alle andere toepassingen zich uitdrukkelijkuitgesloten.

OPGELET! Het zich uitvoeren van ingrepen binnen de machine, behalte die welke vallen onder de gebruiks voorschriften, leidt tot verlies van elke aanspraak op garantie. Eventuele onder houdswerk zaamheden mogen alleén door een vakkundig bedrijf worden uitgevoerd.

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen.

Wanneer de volgende voorschriften nicht in acht worden genommen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruike begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische

gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u allen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

3 Veiligheid van Personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril. Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
e Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatives beter onder controle houden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie+zijn glad en leiden tot het verlies van de controle over de kettingzaag.
h Wanner stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben

hunoorzaakinslecht onderhoden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsl vast en zich gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed - schaps type voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatives leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.
b Als het aansluitsnoor wordt beschadigd, moet het door de fabrikant of+zijn klantenservice vertegenwoordiger worden verrangen, om gezaren te voorkomen.

6 - Speciale veiligheidstips voor dit apparaat

Oog- en gehoor - bescherming gebruiken.

• Onderbreek eerst de stroomtoevoer, alvorens een boor of de boorhouser te verwisselen.

• De boorhoudersleutel allén aan de bijgeverde houder bevestigen.

• Om te voorkomen dat u zich bezeert is het aan te bevelen het te bewerken werkstuk vast te zetten, bijv. in een bankschoef.
  Vermijd dat de motor bij het boren of schroeven onder belasting tot stilstand kommt.
• Als het aansluitsnoor wordt beschadigd,要去 het door de fabrikant of zijn klantenservicevertegenwoordiger worden verrangen, om gevaren te voorkomen.

7 - Montage en instelwerkzaamheden

Extra handgreep monteren

Om veilig met twee handen te können werken.

Vleugelschroef (a) van extra handgreep (6) losdraaien door deze linksom te draaien en handgreep over de boorhouser hem op op de spanhals (c) schuiven. Extra handgreep maar een gemakkelijke werkpositie draaien en fixeren door de vleugelschroef rechtsom te draaien.

De extra handgreep kan maar wens rechts of links van de boorhouder worden bevestigd.

Monteren en instellen van de diepteaanslag

Voor het verkrijgen van gewelijkblijvende boordieptes.

Vleugelschroef (b) losdraaien, door linksom te draaien. Diepteaanslag (8) zodanig in de geleiding (d) inzetten, dat maar keuze de

cijfers of de millimeterschaal zichtaar is. Dieptaanslag tot op gelijke hoogte als de punt van de in de boorhouser ingezette boor uittrekken - daartoe de boor op een vlakke oppervlaktezetten.

Op de geleiding (d) de waarde aflezen en van deze waarde de gewenste boordiepte aftrekken. De{nieuwe waarde instellen door de diepteaanslag langs de geleiding te verschuiven. Diepteaanslag fixeren door de vleugelschroef (b) rechtsom te draaien.

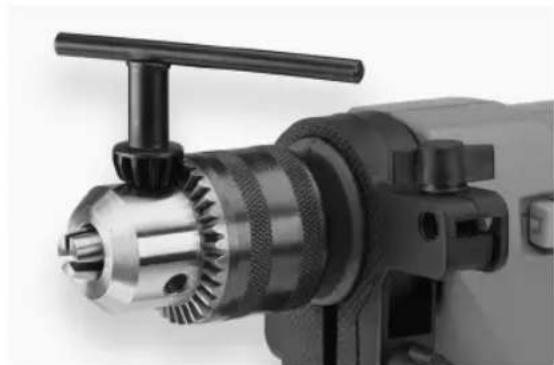

Gereedschapplaatsen/verwijderen

LET OP! Trek voor elk wisselen van het gereedschap de stekkeruit het stopcontact.

Open de boorhouser door de tandkrans
aar links te draaien tot u het
gereedschap kunt plaatsen. Als het
gereedschap vastzit, gebruik dan de
boorhoudersleutel.

Span nu op alle boringen de boorhousergelijkmatig met behulp van deboorhoudersleutel.

Voorkeuze van het toerental

OPGELET! Trek de stekker uithet stopcontact!

Met de Voorkeuze van het toerental kan het motortoerental aan het

desbetreffende gereedschap en het materiaal worden aangepast.

• Draai de toerentalregelaar op de Aan/Uit-schakelaar (5) in de richting van de (-): Het max. toerental van de machine worden verlaagd.
• Draai het toerentalregelaar in de richting van de (+): Het motortoerental wordt verhoogd tot aan het maximumtoerental.

Met de Aan/Uit-schuifschakelaar kan het toerental van de machine traploos binnen het gekozen maximumtoerental worden veranderd.

Schakelaar voor klopboren/rechtslinksdraaiend

Instelling zoals in de afbeelding met stilstaande machine.

BELANGRIJK! Tijdens het draaien van de machine mag de schakelaar voor het linksom of rechtsom lately lopen Niet bediend worden. Dus.altijd wachten tot de machine tot stilstand gekomen is. De boorhouser van rechtsom /linksom ropende machines is steeds d.m.v. en schroef met linkse schroefdraad vastgezet.Deze schroef moet bij verwisseling van de boorhouser eerst door de goepende boorhouser toen losgeschroefd worden.Schroeven met een linkse draad要去en altijd maar rechts losgedraaid worden.

8 - Gebruik

Aan-/uitschakelen

Stek de stekker in een stopcontact met 230V

LET OP! Schakel de machine altijd in voordat deze contact met het materiaal maakt.

Inschakelen

Druk de Aan/Uit-schakelaar (5) voorzichtig in, de machine start; het toerental varieert alaar gelang de druk op de schakelaar.

Uitschakelen

Laat de Aan/Uit-schakelaar los en wacht tot de machine stilstaat.

Continubedrijf inschakelen

Druk de Aan/Uit-schakelaar in en houd\ deze ingedrukt. Druk op de vastzetknop\ (3). Laat de Aan/Uit-schakelaar los - de\ machine draait met het desbeteffende\ toerental.

Continubedrijf uitschakelen

Druk op de Aan/Uit-schakelaar, de vastzetknop worden ontgrendeld. Laat de Aan/Uit-schakelaar los en wacht tot de machine stilstaat.

9 - Werkwijze

Boren in hout en metaal

Bij het boren in hout of metaal moet het klopmechanisme uitgeschakeld zich. De oomschakelaar op "boren" zetten. De oomschakelaar voor rechtsom linksomdraaien moet op de stand

"Rechtsom" gezet worden. Het elektronisch inregelen van het torental geschiedt d.m.v. de AAN/UIT-schakelaar.Het tevoren instellen van een bepaald torental geschiedt d.m.v. het instelwielte dat zich aan de AAN/UIT-schakelaar bevindt.

Boren in beton

Het klopmechanisme inschakelen. De schakelaar van het klopmechanisme op "Klopboren" zetten. De schakelaar voor rechtsom-linksomdraaien op "Rechtsom" zetten. Met een geldinge toerental opstarten.

10 - Onderhoud en milieuubescherming

De behuizing alleén maar met een vochtige doek schoonmaken. Geen oplosmiddel gebruiken! Goed afdrogen.

OPGELET! Niet meer bruikbare elektrö- en accuapparaten horen Niet,thisis bij het huishoudelijk afval! Zemoeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektrö- en

elektronische apparatuur afzonderlijk verzameld en maar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden.

Breng Niet meer bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort geschienen inzamelen en conform deplaatselijkbepalingen afvoeren.Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meisterbasic-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water honden. Verdere aan - wijzingen treft u in de handleiding aan.
• Meisterbasic-artikelen worden aan strengge kwaliteitstcontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd za maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verzowel de tijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie Niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan verrallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen eruitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk -heid Niet voor door once apparatenveroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatieveroorzaakt of bij een verrangen van onderden Niet once originele onderden of door ons goedgekeurde onderden gebruikt werden en de reparatie Niet door de klantenservice van Meister Werkzeuge GmbH of een geauthoriseerdevakman uitgevoerd

werd! Dit geldt ook voor de gebruike accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstijken van de garantietermijnkest u op ons blijven rekenen, onder dat eventuele reparatives aan Meisterbasic-artikelen dan gegen lage kosten door ons worden uitgevoerd.

Voor het hieronder vermelde produit ...

Asagida belirtilen urunun ...

Schlagbohrmaschine

Priklepova vrtacka

... wordt verklaard dat het in overeenstemming is

met de volgende richttijnen:

Toegepaste, geharmoniseerde normen:

Uygulanan normlar:

EN 60745-1/A11:2010

EN 60745-2-1:2010

EN 55014-1/A1:2009

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
CZ - Vyse popsany predmét prohláseni splhujé predpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. Června 2011 o omezení používání určitych nebezpečných látek v elektrických a elektronickích pristrojích.
F - L'objet de la déclaration précit ci-dessus remplit les prescriptions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d'utilisation de certaines substances dangereuses dans les appareils électriques et Electroniques.
GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment.
NL - Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de richtlij 2011/65/EU van het Europees Parlement en van de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
TR - Beman yukarida tanimlanan konusu, Avrupa Parliamentosu'nun ve Konsey'in elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullaniminin sinirlanmasina yonelik 8 Haziran 2011 tarihli 2011/65/EU nolu yonetmeligiin hukumlereini yerine getirmektedir.
