Producttype	Draadloze boor-/schroevendraaier
Merk	Meister Craft
Model	AS108VLM
Afmetingen (L x B x H)	200 × 215 × 55 mm (met batterij)
Gewicht	1 080 g (met batterij)
Nominale spanning	10,8 V (Li-ion)
Batterijcapaciteit	1 300 mAh
Aantal snelheden	2 (0-350 t/min, 0-1 000 t/min)
Onbelast toerental	1e versnelling: 0-350 t/min, 2e versnelling: 0-1 000 t/min
Maximaal koppel	15 Nm
Boorhoudercapaciteit	10 mm max.
Geluidsdrukniveau	73 dB(A), onzekerheid K=3 dB
Trilling (boren)	1,49 m/s², onzekerheid K=1,5 m/s²
Trilling (schroeven)	0,34 m/s², onzekerheid K=1,5 m/s²
Lader	Ingang 220-240 V~ 50/60 Hz, uitgang 12 V⎓ 400 mA
Laadtijd	Ongeveer 3 tot 5 uur
Beschermingsklasse (lader)	II (dubbele isolatie)
Beoogd gebruik	Boren in hout en metaal, schroeven
Inbegrepen accessoires	1 batterij, 1 lader, 1 voedingskast, handleiding, garantiebewijs
Onderhoud	Reinig de ventilatiesleuven met perslucht, veeg de behuizing af met een droge doek
Repareerbaarheid	Reparaties alleen door een erkend specialist; openen maakt de garantie ongeldig
Garantie	Fabrieksgarantie volgens voorwaarden; bewaar certificaat en aankoopbon

Veelgestelde vragen - AS108VLM Meister Craft

Hoe laad ik de batterij van de Meister Craft AS108VLM boormachine op?

Sluit de netvoeding aan op de laadhouder, plaats de batterij tot aan de aanslag. De LED's geven de voortgang aan: rood (gestart), geel (gevorderd), groen (voltooid). De laadtijd is ongeveer 3 tot 5 uur. Verwijder de batterij na het laden.

Hoe kies ik de juiste rotatiesnelheid?

Gebruik de snelheidskeuzeschakelaar: 1e versnelling (0-350 t/min) voor werkzaamheden die hoog koppel vereisen (schroeven), 2e versnelling (0-1.000 t/min) voor snel boren. De snelheid kan ook geleidelijk worden ingesteld met de aan/uit-schakelaar.

Hoe stel ik het schroefkoppel in?

Draai aan de stelring van de koppelbegrenzer: de standen 1 tot 11 komen overeen met een toenemende kracht. Om te boren, zet u het boorsymbool (zonder begrenzer). De begrenzer voorkomt dat schroeven te diep worden gedraaid.

Hoe vervang ik een boor of bit?

Verwijder eerst de batterij. Houd de borgring van de boorhouder vast, open de boorhouder door te draaien, plaats het gereedschap en sluit vervolgens door stevig vast te draaien. Controleer of het vastzit gecentreerd.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril, draag geen losse kleding, houd het apparaat vast bij de geïsoleerde oppervlakken, vermijd contact met verborgen elektrische leidingen en gebruik het apparaat niet in een vochtige of explosieve omgeving.

Hoe onderhoud ik de boormachine?

Reinig na elk gebruik de ventilatiesleuven met perslucht en veeg de behuizing af met een droge doek. Gebruik geen agressieve vloeistoffen. Dompel het apparaat nooit onder in water.

Hoe bewaar ik het apparaat en de batterij?

Verwijder de batterij uit de boormachine. Bewaar op een schone, droge plaats bij een temperatuur lager dan 40°C. Laad de batterij af en toe op om de capaciteit te behouden.

Wat te doen bij een storing?

Probeer niet zelf te repareren. Geef het apparaat aan een erkend specialist. Openen maakt de garantie ongeldig. Voeg onder garantie het certificaat en de aankoopbon toe. Buiten garantie brengt de klantenservice reparatiekosten in rekening.

Hoe voer ik de boormachine en gebruikte batterij af?

Gooi het apparaat of de batterij niet bij het huishoudelijk afval. Breng ze naar een lokale afvalverwerkingsinstallatie of inzamelpunt voor elektronisch afval. Batterijen en accu's moeten apart worden gerecycled.

Wat zijn de geluids- en trillingsniveaus?

Het geluidsdrukniveau is 73 dB(A) met een onzekerheid van 3 dB. De gemeten trillingen zijn 1,49 m/s² voor boren en 0,34 m/s² voor schroeven (onzekerheid 1,5 m/s²). Draag indien nodig gehoorbescherming.

GEBRUIKSAANWIJZING AS108VLM Meister Craft

Voor het hieronder vermelde produit ...

Snoerloze boor-/schroefmachine

... worden verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:

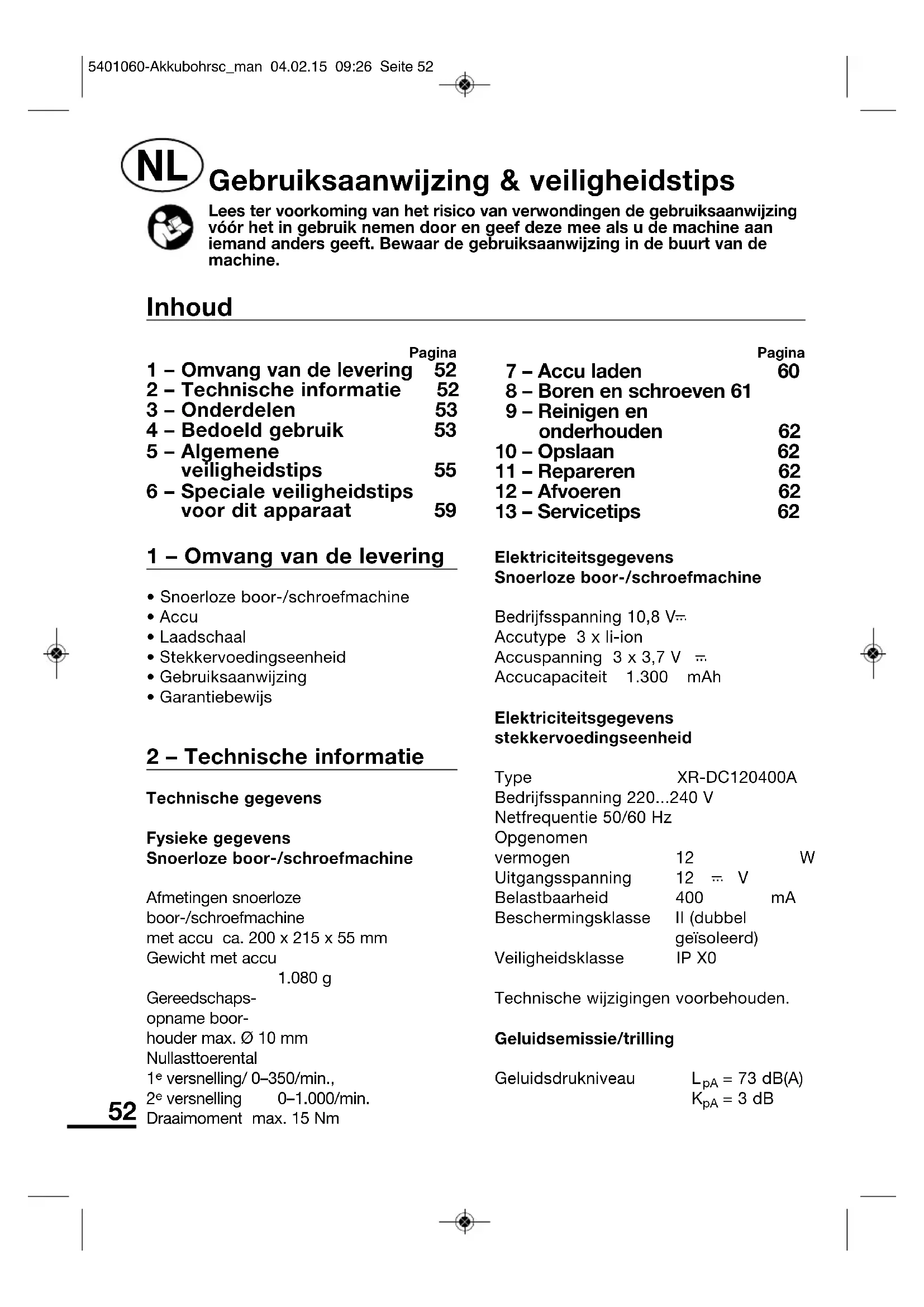

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina	7 – Accu laden	60
1 - Omvang van de levering	52
2 - Technische informatatie	52	8 - Boren en schroeven 61
3 - Onderdelen	53	9 - Reinigen en
4 - Bedoeld gebruik	53	onderhouden	62
5 - Algemene		10 - Opslaan	62
veiligheidstips	55	11 - Repareren	62
6 - Speciale veiligheidstips		12 - Afvoeren	62
voor dit apparaat	59	13 - Servicetips	62

1 - Omvang van de levering

• Snoerloze boor-/schroefmachine
  Accu
  Laadschaal
  Stekkervoedingseenheid
• Gebruiksaanwijzing
• Garantiebewijs

2 - Technische informatie

Technische gegevens

Fysieke gegevens Snoerloze boor-/schroefmachine

Afmetingen snoerloze boor-/schroefmachine met accu ca. 200× 215× 55mm Gewicht met accu 1.080 g

Gereedschaps
opname boor
houser max. 0 10 mm
Nullasttoerental 1^e versnelling/0-350/min., 2^e versnelling 0-1.000/min.
Draaimoment max. 15 Nm

Elektriciteitsgegevens Snoerloze boor-/schroefmachine

Bedrijfsspanning 10,8 VAccutype 3× li-ion Accuspanning 3× 3,7V Accucapaciteit 1.300 mAh

Elektriciteitsgegevens stekkervoedingseenheid

Type XR-DC120400A Bedrijfsspanning 220...240 V Netfrequentie 50/60 Hz Opgenomen vermogen 12 W Uitgangsspanning 12 V Belasthaarheid 400 mA Beschermingsklasse II (dubbel geisoleerd) Veiligheidsklasse IP X0

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsdrukniveau L_pA = 73dB(A) K_pA = 3dB

Geluidsvermogensniveau

Trilling bij het boren 1,49 m/s 2 Trilling bij het schroeven 0,34 m/s2 Meetonzekerheid K: 1,5 m/s 2

De trillingsmeetwaarden werden in overeenstemming met EN 60 745-2-1, EN 60 745-2-2, EN 60 745-1 vastgesteld.

Informatie over de vermindering van trillingen

Informatie:

• De aangegeven trillingsemissiewaarde is aan de hand van een gestandaardiseerde keuringsmethode gemeten en kan ter vergelijkking van elektrisch gereedschap met andere elektrisch gereedschap gezruikt worden;
• De aangegeven trillingsemissiewaarde kan ook voor een inleidende inschatting van de blootstelling gezruikt worden.

Waarschuwing:

• Afhankelijk van de manier waarop het elektrische gereedschap gebruikt worden, kan de trillingsemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap verschillen van de aangegeven waarde;

• Indien u een onaangenaam gevoel of een huidverkleuringijdens het gebruik van de machine aan uw handen vaststelt, onderbreekt u het werk onmiddelijk. Las voldoende werkonderbrekingen in. Bij veronachtzaming van voldoende werkonderbrekingen kan een hand-arm-trillingssyndroom optreden.

• Raam de belastingsgraad afhankelijk van het werk of van het gebruik van het apparaat en las passende werkonderbrekingen in. Op deze manier kan de belastingsgraadijdens de hele werktijd in ruime mate verminderd worden.

Informatie over de vermindering van het geluid

Een zekere geluidshinder door dit apparaat is nicht vermijdhaar. Stel lawaai producerende werkzaamheden uit tot toelaatbare en waarvoor bepalde tijdstempen. Houd u eventueel aan rusttijden en beperk de arbeidsduur tot het striktoodzakelijkke.Omwille van uw personlijke bescherming en de bescherming van Personen die zich in uw nabijheid bevinden, dient er een geschikte gehoorbescherming gedragen te worden.

3 - Onderdelen

1 Boorhouser
2 Klemkrans
3 Draaimomentbegrenzer
4 Omschakelaar toerentalbereik
5 Ventilatiesleuven
6 Draairichtingschakelaar
7 Schakelaar "Aan/uit" met toerentalregelaar
8 Handgreep
9 Accu
10 LED-lamp

4 - Bedoeld gebruik

Boren in hout en metaal, schroeven.
Gebruik machine, laadtoestel en
toebehoren (door de fabrikant vermelde
gegevens in acht nemen!) enkel voor hun
reglementair voorgeschreven toepassings -

gebied! Alle andere toepassingen wordenuitdrukkelijk uitgesloten.

Dit apparaat is nicht geschikt om door Personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veilighheid verantwoordelijk persoon of tenzij ze instructies krogen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

Niet-reglementair gebruik

Alle toepassingen met het apparaat die Niet in het hoofdstuk Reglementair gebruik' vermeld worden, gelden als Niet-reglementair gebruik.

Toepassingen waarvoor het elektrogereedschap Niet voorzien is, hunnen gevaarlijke situatuies en letsels veroorzaken. Gebruik geen toebehoren die Niet special voor dit elektrogereedschap voorzien zijn.

Er bestaat verwondingsgevaar. Voor alle waaruit voortvloeije zaakschade zoals personlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. Nietoriginele onderdelen aan de machine vervalt de garantie van de fabrikant.

Alle toepassingen met het apparaat die Niet in het hoofdstuk „Reglementair voorgeschreiben gebruik“ vermeld zichn, gelden als+zijnde in strijd met de bepalingen.

Het apparaat mag nicht voor volgende doeleinden gezruikt worden:

• voor het(AP) men gen van verf of materialen,
  polijsten, schuren, aanscherpen, grave ren met passende voorzetstukken,
• aandrijving voor nog andere apparatuur

Restrisico's:

De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebrende instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige verilgheids -voorzieningen Niet volledig uitgesloten{kunnen worden. Bedien elektro - gereedschap waarom.altijd met denodige voorzichtigheid.

Ook bij vakkundig gebruik van het apparaat blijf er algid een bepaald restrisico dat nicht uitgesloten kan worden. Uit de aard en constructie van het apparaat+kunnen de volgende potentièle gesaren afgeleid worden:

• Contact met de draaiende boorhouser (verwonding door kneuzing)
  Grijpen in de draaiende boor (snijwond)
• Contact met scherpe randen van de boorgaten en boorspaanders (snijwonden)

• Beschadiging van het gehoor indien er geen voorgeschreven gehoorbescherming gedragen worden

• Inademen van boordeeltjes

• Elektrische schok bij aanraking van nicht-geïsoleerde elektrische componenten of kabels.

Indien de in uw gebruiksaanwijzing vermelde instructies nicht in acheit genomen worden, kunnen er zich op grond van ondoelmatig gebruik andere restrisico's voordoen.

Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen tijdens het werk helpen bestaande restrisico's te verminderen.

WAARSCHUWING! Dit elektrogereedschap wektijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werkking van actieve of passieve medische implantaten nadelig beinvloeden. Om het risico van ernstige of dodelijk verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt worden.

5 - Algemene verilgheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen.

Wanneer de volgende voorschriften nicht in acht worden genommen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed -schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en

koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u allen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdhaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids bril. Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescherming, afhankelijk van de werkomgeving, verminder het verwondingsgevaar.

c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.

e Overschat uzelf nicht. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle honden.

f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.

g Wanner stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn

aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact/verwijder de accu uit het elektrische gereedschap voordat u apparaatinstellenen doorvoert, onderdelen van toebehoren verrangt of het apparaat wegelt. Deze voorzorgsmaatregel voorkomt de onopzettelijke start van het apparaat.
d Bewaar Niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het

gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoudenelektrische gereedschappen.

f Houd snijdende inzetgereed schappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.
5 Gebruik en hantering van het accugereedschap
a Laad de accu'suitsluitend op in laadapparaten die door de fabrikant aanbevolen worden. Bij een laadapparaat dat voor een bepaald type accu's bedoeld is, bestaat brandgevaar als het met andere accu's gezruikt worden.
b Gebruik uitsluitend de waarvoor voorziene accu's in het elektrische gereedschap. Het gebruik van andere accu's kan letsels en brandgevaar veroorzaken.

c Houd de Niet-gebruekte accu ver van paperclips, munten, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die een overbrugging van de contacten hunnenveroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brandveroorzaken.
d Bij verkeerd gebruik kan vloeistofuit de accu lopen. Vermijd contact met deze vloeistof. Bij toeallig contact met water afspoelen. Als de vloeistof in de ogen komt, moe u een arts raadplegen. Maar buiten komende accuvloeistof kan huidirritaties of brandwondenveroorzaken.
6 Algemene veiligheidsvoorschriften voor accuschroevendraaiers

Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.
7 Speciale veriligeidsvoorschriften voor accuschroevendraaiers
a Houd het apparaat uitsluitend vast aan de geisoleerde greepopper -vlakken als u werkzaamhedenuitvoert waar bij het inzetgereed -schap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een stroomvoerende leiding kan ook metalen delen onder spanning zetten en een elektrische schokveroorzaken.

8 Veiligheidsinstructies voor accu/ oplaadtoestellen

a Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoogt het risico op een elektrische schok.
b Laad de accu's enkel op in oplaadtoestellen, die door de fabrikant aanbevolen worden. Voor een oplaadtoestel, dat voor een bepaald accutype geschikt is, bestaat er brandgevaar als het met andere accu's gezruikt worden.
c Laad geen vreemde accu's. Het oplaadtoestel is enkel voor het opladen van de bijgeleverde accumet de in de Technische Gegevens aangegeven spanningen geschikt. In het andere geval bestaat er brand- en ontploffingsgevaar.
d Houd het oplaadtoestel netjes. Door verruiling bestaat het gevaar voor een elektrische schok.
e Controller telkens voor gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel Niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel Niet zich en LAST het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad - toestellen, kabel en stekker verhogen het risico op een elektrische schok.
f Bedien het oplaadtoestel Niet op eenlicht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende verwarming van het oplaadtoestel bestaat er brandgevaar.

g Bij een verkeerde toepassing kan er vloeistof uit de accu vrijkomen. Vermijd het contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, doet u aanvullend beroep op medische hulp. Vrijkomende accuvloeistof kan tot huidirritaties of brandwonden leiden.

h Open de accu Niet. Er bestaat gevaar voor een kortsluiting.

i Bescherm de accu gegen但它, bijvoorbeeld ook gegen aanhoudende zonnestraling, en vuur. Er bestaat ontploffingsgevaar.

j De accu nicht kortsluiten. Er bestaat ontploffingsgevaar.

k Bij beschadiging en een onoordeelkundig gebruik van de accu's hunnen er dampen vrijkomen. Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen hunnen de luchtwegen irriteren.

I Tracht nicht met het laadtoestel nietopplaadbare batterijen op te laden. Batterijen zichn Niet oplaadhaar. Bij een poging om batterijen op te laden worden ze heet en+kunnen ze brandveroorzaken.

6 - Speciale verilgheidstips voor dit apparaat

• Gebruik de machine, het laadapparaat en en de accessoires alleen voor het toepassingsgebied waarvoordeze bestemd zich!

• Let erop, dat alle bewegende onderdelen stilstaan, alvorens u de boorschroevendraaier wegelt.

• Vermijd herhaaldelijk blokkeren tijdens het schroeven of boren.

• Het laadapparaat uitsluitend op 220-240 V wisselstroom aansluten.
• Laad de accu van de boorschroeven draaier alleen met het bijbehorende laadapparaat.
• Bescherm het laadapparaat en de boorschroevendraaier gegen vocht. Nooit in water onderdompelen!
• Laadapparaat nieduiten gebruiken.
• Om de accu's wegen schade te beschermen,ogens zetaan temperaturen vaneer dan 50^ worden blotgesteld.

LET OP! De contacten aan de accu en het laadapparaat nicht kortsluiten.

Bij het laden op juiste polariteit + / - letten.
- Accu Niet in open vuur werpen.
- De aansluitsnoer kan nicht worden verwangen. Bij beschadiging要去 het apparaat worden vernietigd.

Veiligheidsidentificatie

De symbolen op de behuizing hebden de volgende betekenis:

Conformiteit met Europeseveiligheidsvoorschriften

Recyclen na het verstrijken van de levensduur

Lithium-ion accu nicht bij het huisvuil doein

Polarisatie van de aansluit - stekker voor de laadschaal Buiten: min Binnen:plus

Waarmerk „Geteste veiligheid"

Behuizing dubbel geisoleerd

Uitsluitend voor het gebruik in droge binnenruimten

Gebruiksaanwijzing lezen

Omgevingstemperatuur max. 50^

Accu Niet in het water werpen

Accu Niet in het vuur werpen

LED LED LED Laadproces rood geel groen

beginnend

gevorderd

beeinigd

Het laadproces duurt ca. 3 tot 5 aur.

Neem na het laadproces de accu uit de laadschaal.

De accu zal+zijn maximale prestatievermogen pas na enkele laadcyclibereiken.

Afb. 5-3: Breng de accu tot gegen de aanslag in de handgreep van de snoerloze boor-/schroefmachine aan.

De snoerloze boor-/schroefmachine is gebruiksklaar.

In het dagelijk gebruik

Om de accu te ontzien: laad de accu voordat hij volledig ontladen is.

Afb. 5-2: Ga de laadtoestand van de accu na:

7 - Accu laden

Vórór de eerste ingebruikname

De accu is bij levering nicht volledig geladen.

Afb. 5-1: Sluit de stekkervoedings - eenheid en de laadschaal aan. Breng de accu tot gegen de aanslag in de accuschacht aan.

De LED's op de accu gehen het laadproces aan:

LED rood

LED geel

LED 9

Laadtoestand n

bijna leeg

halfvol

vol

Afb. 5-4: Neem de accu uit de handgreep van de snoerloze boor-/ schroefmachine.

Afb. 5-1: Laad de accu.

Afb. 5-3: Wanner de accu geladen is, brengt u hem tot gegen de aanslag in de handgreep van de snoerloze boor-/ schroefmachine aan.

De snoerloze boor-/schroefmachine is gebruiksklaar.

8 - Boren en schroeven

Boor of schroevendraierkling aanbrengen

LET OP! Aangedreten beweeglijke onderdelen. Gevaar voor verwondingen bij een onopzettelijk inschakeling. Apparaat van de voedingsspanning loskoppelen.

Afb. 5-4: Neem de accuuit de handgreep van de snoerloze boor-/ schroefmachine.

Afb. 6-1: Houd de klemkrans (1) vast en open de boorhouser (2). Breng de boor resp. de schroevendraierkling aan. Houd de klemkrans (1) vast en sluit de boorhouser (2).

Zorg ervoor dat de spanklauwen in de boorhouser het gereedschap centrisch grijpen.

Draairichting kiezen

Afb. 6-2: Kies de gewenste draairichting. Om te boren: alkijd rechtsdraaiend.

Draaimomentbegrenzer instellen

De draaimomentbegrenzer is een instelbare slipkoppeling. Hij verhindert bij het schroeven dat de schroef koppene diep in het werkstuk binnendringen.

Afb. 6-3: Stel de draaimomentbegrenzer in:

1 Schroeven in zachte werkstukken indraaien

tot

11 Schroeven in harde werkstukken indraaien

Boren (zonder draaimomentbegrenzing)

Toerentalbereik kiezen

Afb. 6-4: Kies het toerentalbereik:

1e versnelling (lage toerentallen): 0...350/min.

2e versnelling (hoge toerentallen): 0...1.000/min.

Toerental regelen

Het toerental wordt aan de schakelaar "Aan/uit" geregeld.

Zie paragraaf „Boren en schroeven“,网页 61.

Vuistregel voor het boren: hoe kleiner de boardiameter, des te hoger het toerental.

Hoe harder het werkstukmaterialial, deste lager het toerental.

Boren en schroeven

Afb. 5-3: Breng de accu awhile.

LET OP! Verborgen liggende stroomsnoeren. Levensgevaar bij het aanboren. Boorplaats met leidingzoekeker afzoeken.

Afb. 6-5: Druklichtjes de schakelaar "Aan/uit" in. De LED-lamp brandt. De snoerloze boor-/schroefmachine start op.

Voor een verhoging van het toerental: druk de schakelaar "Aan/uit" dieper in.

LET OP! Warmteontwikkeling bij belasting. Gevaar voor beschadiging van het apparaat door hitteophoping. Ventilatiesleuven vrij honden.

Om uit te schakelen:That de schakelaar "Aan/uit" los.

9 - Reinigen en onderhouden

Telkens na gebruik: blaas de ventilatiesleuven met perslucht UIT.

Reinig de behuizing met een droge doek. Gebruik geen vloeistoffen en geen agressieve of schurende reinigingsmiddelen.

10 - Opslaan

Neem de accu uit de snoerloze boor-/ schroefmachine.

Bewaar het apparaat op een schone, droge plaats bij maximaal +40^

Laad de accu zo nu en dan bij om+zijn capacititeit te handhaven.

11 - Repareren

Laat reparations uitsluitend door geauthoriseerd, geschoold personeeluitvoeren.

12 - Afvoeren

OPGELET! Niet meer bruikbare
elektro- en accuapparaten horen
niet.THuis bij het huishoudelijk afval! Ze
moeten overeenkomstig richtlijn
2012/19/EU voor afgedankte
elektro- en elektronische apparatuur

afzonderlijk verzameld en\ aar een milieuvriendelijk\ en vakkundig\ recyclingcentrum\ gebracht worden.

LET OP! Bij elektrische apparatuur met een batterij- of accuvoeding要去en de batterijen of accu's worden verwijderd en overeenkomstig de geldende batterijrichtlijk apart worden afgevoerd. Batterijen en accu's nooit in het huisvuil doe!

Breng Nieteerbruikbarelektrische apparatuurnær eenplaatselijk inzamelpunt.Verpakkingsmaterialen aan soort geschienen inzamelen en conform deplaatselijke bepalingen afvoeren.Vraag voor details bij uw gemeente na.

13 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water honden. Verdere aanwijzingen treft u in de handleiding aan.

• Meister-artikelen worden aan strengkwaliteitstontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd za maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verzowel de tijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie nicht (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u worden opengemaaakt, dan verrallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijzen eruitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid Niet voor door once apparatenveroorzaakte schade op hoeven te

komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gezruikt werden en de reparatie Niet door de klantenservice van Meister Werkzeuge GmbH of een geauthoriseerdevakmanuitgevoerd werk! Dit geldt ook voor de gezruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstijken van de garantietermijnkest u op ons blijven rekenen,omentum eventuale reparatives aan Meister-artikelen dan gegen lage kosten door ons worden uitgevoerd.
• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstreijken van de garantietermijn(Int)kunt u op ons blijven rekenen,ocht dat eventuele reparatives aan Meister-artikelen dan gegen lage kosten door ons worden uitgevoerd.
