NAVODILA ZA UPORABO BPMB 850 C Meister Craft

6 - Sigurnosne napomenespecifične za uredjaj

Posluževalna navodila in Varnostna opozorila

Prosimo, da pred prvim zagonom skrbno preberete ta navodila in jih shranite skupaj s strojem!

Vsebina

	Stran		Stran
1 - Obseg dobave	108	7 - Montaža in
2 - Tehnične informacije	108	nastavitvena dela	112
3 - Sestavni deli	108	8 - Obratovanje	112
4 - Predpisana namenska uporaba	109	9 - Način delovanja	112
5 - Splošni varnostni predpisi	109	10 - Vzdrževanje in varovanje okolja	113
		11 - Napotki za servisiranje	113
6 - Za napravo specifici varostni napotki	111

1 - Obseg dobave

1 udarni vrtalnik
- 1 nastavek za globino
1 dodatni rocaj
1 ključ za prirobnico
- N avodilo za uporabo
- Garancijski list

2 - Tehnicne informacije

Tehnični podatki

Napajanje 230 V~/50 Hz

Vhodna moč 850 W

Število vrtljajev v

prostem teku n 0 = 800 min-1

Število udarcev

(brez obretenitve) 3600 min -1

Maks. ø svedra

- v beton/kamen/granit 26 mm

Teža 4,0 kg

Kabel 180 cm

Tehnicne spreembe pridržane.

Emisija hrupa/Vibracije

LPA: 94,0 dB(A), LWA: 97,0 dB(A). Tresljaji v zapestju in roki aW: vrtanja v beton:
- Ročaj	22,7 m/s2,
- dodatni ročaj	13,2 m/s2;
klesanja:
- Ročaj	17,2 m/s2,
- dodatni ročaj	9,9 m/s2.

3 - Sestavni deli

1 Vrtalna glava
1a Zadrzevalna puša
2 Nastavek za globino
3 Stikalo za vklop/izklop
4 Stikalo za vklop/izklop udarnenaprave
5 Izbirno stikalo vrtanja/klesanja
6 Dodatni ročaj
7 Odprtina za dodajanje masti za gonilo
8 Ključ za prirobnico

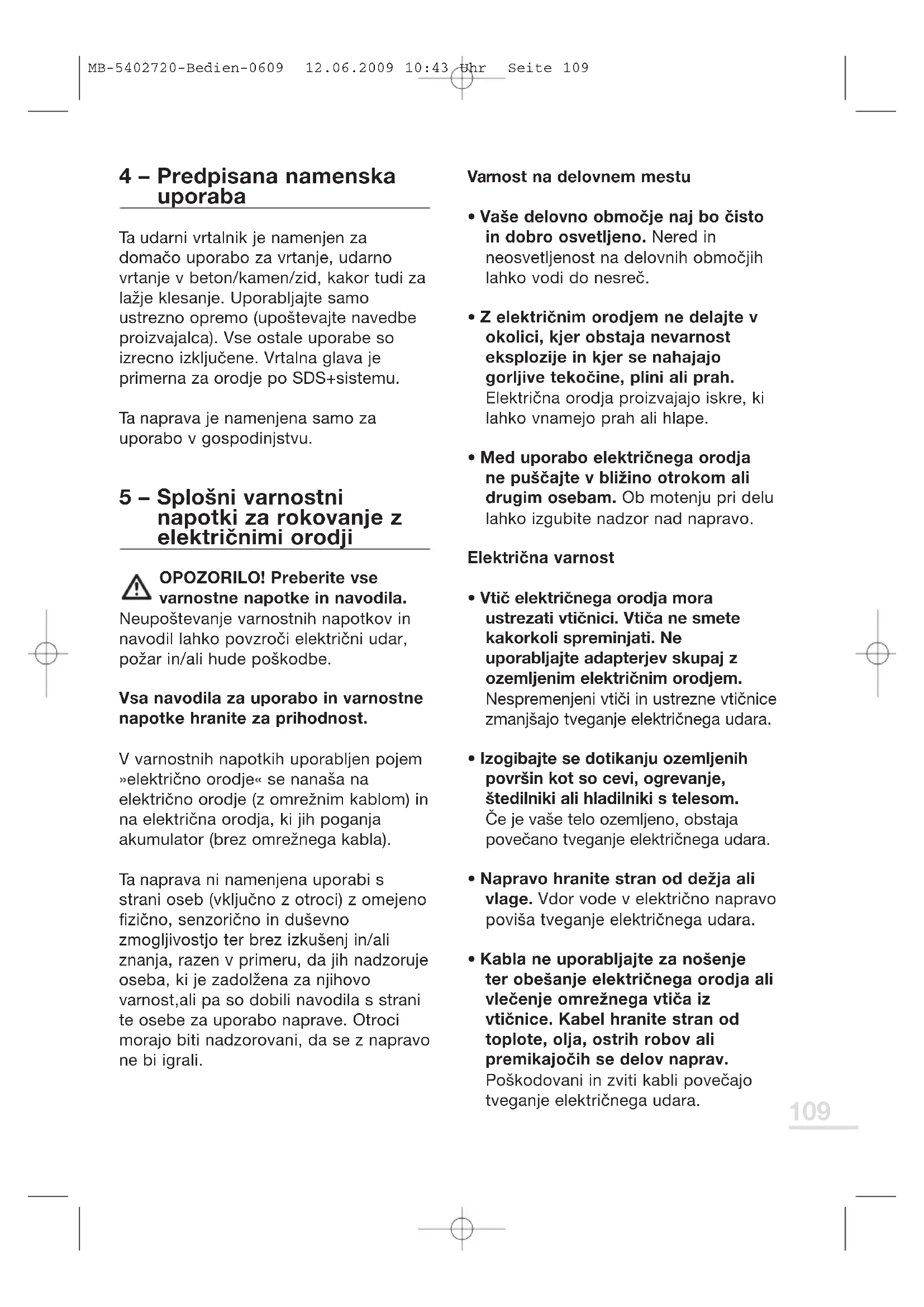

4 - Predpisana namenska uporaba

Ta udarni vrtalnik je namenjen za domaco uporabo za vrtanje, udarno vrtanje v beton/kamen/zid, kakor tudi za lažje klesanje. Uporabljaje samo ustrezno opremo (upostevajte navedbe proizvajalca).Vse ostale uporabe so izrecno izključene.Vratalna glava je primerna za orodje po SDS+sistemu.

Ta naprava je namenjenaismo za uporabo v gospodinjstvu.

5 - Splošni varnostni napotki za rokovanje z elektrčnimi orodji

OPOZORILO! Preberite vse varnostne napotke in navodila.

Neuostoovane varnostnih napotkov in navodil lahko povzroci elektrichni udar, pozar in/ali hude poskodbe.

Vsa navodila za uporabo in varnostne napotide hranite za prihodnost.

V varnostnih napotkih uporabljen pojem «elektricno orodje« se nanaša na elektricno orodje (z omrežnim kablom) in na elektricna orodja, ki jih poganja akumulator (brez omrežnega kabla).

Ta naprava ni namenjena uporabi s strani oseb (vključno z otroci) z omejeno fizićno, senzorićno in duševnovozmogljivostjo ter brez izkušenj in/ali znanja, razen v primerus, da jih nadzoruje oseba, ki je zadolžena za njihovo varnost,ali pa so dobili navodila s strani te osebe za uporabo naprave. Otroci morajo biti nadzorovani, da se z napravone bi igrali.

• Vase delovno območje naj bo Čistoc in dobro osvetljeno. Nered in neosvetljenost na delovnih območjih lahko vodi do nasreč.
  Z elektricnim orodjem ne delajte v okolici, kjer obstaja nevarnost eksplozije in kjer se nahajogo gorljive tekocine, plini ali prah. Elektrica orodja proizvajao iskre, ki lahko vnamejo prah ali hlape.
  Med uporabo elektricega orodja ne puscaje v blizino otrokom ali drugim osebam. Ob motenju pri delu lahko izgubite nadzor nad napravo.

Elektricna varnost

Vtic elektricega orodja mora ustrezati vtichnici. Vtica ne smete kakorkoli spreminjati. Ne uporabljaje adapterjev skupaj z ozemljenim elektricim orodjem. Nespremenjeni vtici in ustrezne vtichnice zmanjsajo tveganje elektricega udara.
- Izogibajte se dotikanju ozemljenih povrsin kot so cevi, ogrevanje, stedilniki ali hladilniki s telesom. Ce je vase telo ozemljeno, obstaja povecano tveganje elektricnega udara.
- Napravo hranite stran od dežja ali vlage. Vdor vode v elektricno napravo poviša tveganje elektricnega udara.
Kabla ne uporabljaje za noosenje ter obesanje elektricnega orodja ali vlecenje omreznega vtica iz vticnice. Kabel hranite stran od toplote, olja, ostrih robov ali premikajocih se delov naprav. Poškodovani in zviti kabli povećajo tveganje elektricnega udara.

• Ce delate z elektricnim orodjem na prostem, uporablijajte samo podaljsevalne kable, ki so dovoljeni za delo na prostem. Uporaba podaljsevalnega kabla, ki je namenjen za delo na prostem, zmanjsa tveganje elektricnega udara.
• Ce se uporabi elektricnega orodja v vlaznem okolju ne morete izogniti, uporabljaje varnostno stikalo okvarjenega toka. Uporaba varnostnega stikala okvarjenega toka zmanjsa tveganje elektricnega udara.

Vamost oseb

Bodite pozorni, pazite na to, kaj delate in pojdite na delo z elektricnim orodjem razumni. Ne uporabljaje elektricnega orodja, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti lahko pri uporabi elektricnega orodja vodi do resnih poskodb.
Zmeraj nosite osebno zašcitno opremo in zašcitna očala. Nošenje osebne zašcitne opreme kot so zašcitna maska proti prahu, varnostni Čevlji, ki so odporni proti drsenju, varnostna Čelada ali glusniki, zmanjsa, glede na vrsto in uporabo elektricnega orodja, tveganje poskodb.
- Preprečite nenameren vklop naprave. Prepričajte se, da je elektricno orodje izklopljeno, preden ga priključite na napajanze z elektrčnim tokom in/ali priključite akumulator, orodje dvignete ali ga nosite. Če imate pri nošenju naprave prst na stikalu ali napravo vklopljeno priključite na oskrbovanje z elektrčnim tokom, lahko to vodi do nesreć.

• Odstranite orodje za nastavljanje ali vijačne ključe, preden vklopite elektricno napravo. Orodje ali ključi, ki se nahajao v napravi, lahko vodijo do nesreč.
• Izogibajte se nenaravne drze telesa. Poskrbite za varno postavitev in zmeraj obdrzite ravnotežje. Tako lahko elektricno orodje v nepričakovanih situacijah lažje nadzorujete.
• Nosite primerno obleko. Ne nosite ohlapnih oblačil ali nakit. Lase, obleko in rokavice držite stran od premikajovi se delov. Ohlapno obleko, nakit ali lase lahko zagrabijo premikajovi se deli.
• Ce lahko namestite naprave za sesanje in zbiranje prahu, se prepričajte, ali so priključene in pravilno uporabljene. Uporaba naprave za sesanje prahu lahko zmanjsa ogrožanja zaradi prahu.

Uporaba in ravnanje z elektricnim orodjem

• Nikoli ne preobremenjute naprave. Za vase delo uporabljaje za to namenjeno elektricno orodje. Z ustreznim elektricnim orodjem delate boljse in varneje v navenenem območju zmogljivosti.
• Ne uporabljaje elektricnega orodja, ki ima okvarjeno stikalo. Elektricno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in mora biti popravljeno.
• Preden napravo nastavljate,** menujete dodatno opremo ali jo odložite, izvlecite vtč iz vtčnice in/ali odstranite akumulator. Ta

varnostni ukrep prepreci nenameren vklop elektricega orodja.

Neuporabljeno elektricno orodje hranite izven dosegao otrok. Ne dovolite uporabo naprave osebam, ki z njo niso seznanjene ali niso prebrale teh navodil. Elektricno orodje je nevarno, ce ga uporabljajo neizkušene osebe.
- Skrbno vzdrujte napravo. Preverite ali deli, ki jih premikate, delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ter tako poskodovani, da je delovanje elektricnega orodja ovirano. Poskodovane dele dajte pred uporabo naprave popraviti. Veliko nesreč ima za vzrok slabo vzdruževano elektricno orodje.
- Rezalno orodje naj bo ostro in Čisto. Skrbnovo vzdřevo rezalno orodje z ostrimi rezalmimi robovi se manj zatika in ga lažje upravljate.
- Uporabljaje elektricno orodjeopremo, obdelovalno orodje itd. skladno s temi navodili. Pri tem upostevajte delovne pogoje in postopke za izvedbo. Uporaba elektricnega orodja za druge namene, kot predvideno, lahko vodi do nevarnih situacij.

Servis

Vase elektricno orodje naj popravikvalificirano strokovno osebje in Samo z originalnimi nadomestnimideli. Tako zagotovite, da se ochrannost elektricnega orodja.

6 - Za napravo specificni varnostni napotki

• Zašcitite se pred hrupom. Vpliv hrupa ima lahko za posledico izgubo sluha.
• Uporabljaje dodatne rocaje, ki so dobavljeni skupaj z napravo. Izguba nadzora nad strojem lahko privede do poskodb.
  S troj uporablajte le v predpisanem namenskem območju uporabe tega stroja.
  Med delovanjem stroj vedno drzite z obema rokama in se postavite v varno stojo.
• Elektricne prikljucne vtičnice v zunanjem področju morajo biti opremljene z zašcitnim stikalom pred okvarnim tokom.
• Trske ali drobci se nikoli ne smejo odstranjevati, ko je stroj prižgan.
• P r eden vrtate v zid, se prepričajte, da se na mestu vrtanja pod ometom ne nahaja elektrčna, plinska ali vodovodna napeljava.
• Majhne obdelovance je potrebno zavarovati tak, da jih pri vrtanju sveder ne more potegniti za sabo.
• P r ed vsemi deli na stroju v odomorih ali v casu, ko se stroj ne uporablja, potegnite elektricni priključni vtic iz elektricne priključne vticnice.
• P r iključni kabel vedno držite vstran od področja dejavnosti.

S troj priključite v elektricno priključnovo tčnico le v izklopljenem stanju.
S troj vedno uporabljaje z dodatnim rocajem.
- Osebe, ki so mlajse od16 let, ne smejo upravljati s strojem.
- P otrebni splošni varnostni napotki za rokovanje z elektricnimi orodji!
- Ce se priključni kabel poskoduje, gamora zamenjati proizvajalec ali predstavnik njegove servisne sluzbe, da ne bi prislo do ogrozanja.

zavrtite, da zaskovi. Zadrzevalno pu so potisnite navzdol do omejitve: Orodje zdrnsne v sprejemno odprtino. Spustite zadrzevalno硬度 - vrniti se mora v svoj izhodiščni položaj.

Odstranjevanje orodja

Zadrzejvalno pu so (1a) potisnite nazaj in odstranite orodje.

Nastavitev dodatnegarocaja (5) (sl. 2)

Z vrtenjem v levo zrahljajte ročaj in ga nastavite v ustrezni delovni položaj z ostracanjem okrog vrtalne osi. Ročaj fiksirajte z vrtenjem v desno.

Montaza in nastavitev nastavka za globino (2) (sl. 4)

Zrahlajte dodatni ročaj in vstavite ravni del nastavka za globino v izvirtano luknjo in ga na podlagi vstavljenega svedra nastavite naŽeleno globino vrtanja. Ponovno fiksirajte ročaj.

8 - Obratovanje

Vklop/izklop naprave

Napetost omrežne oskrbe mora biti enaka navedbi na oznaki tipa naprave.

Vklop: pritisnite stikalo za vklop/izklop (3).
- Izklop: spustite stikalo za vklop/izklop (3).

Preklopitev med udarnim vrtanjem, klesanjem, vrtanjem

Izberite ustrezno preklopno kombinaciono stikala udarne naprave (4) in izbirnegastikala (5) po sliki 3. Nastavitev izvedite, ko naprava miruje.

9 - Način delovanja

A: Navrtanje brez udarne naprave, npr. v omet, plinasti beton

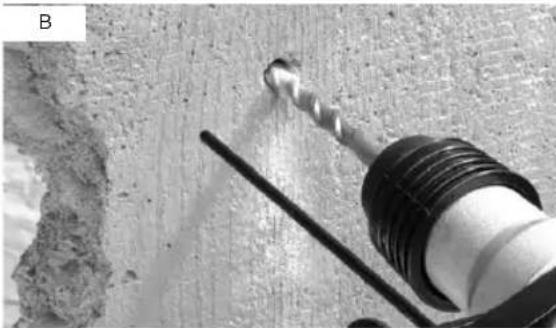

B: Udarno vrtanje v beton, kamen in zid

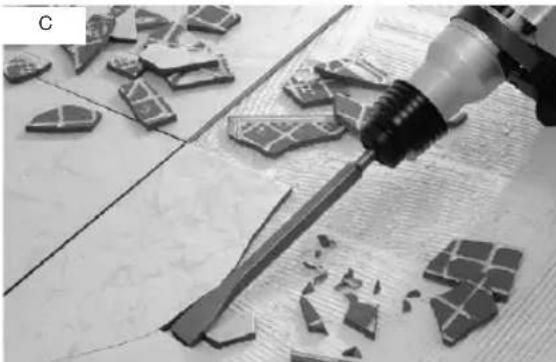

C: Klesanje zidu brez vrtenja ali odstranjevanje keramičnih plošćic

POZOR! Nikoli ne zazenite naprave z vrtenjem in vstavljenim dletom!

Potreben udarec za udarno vrtanje v kammine proizvaja pnevmaticna naprava. Ta elektricno pnevmaticni princip proizvaja visoko udarno elastičnost in delo brez povratnega udarca. V nasprotju z udarnim vrtalnikom,zmogljivost vrtanja ni odvisna od pritiskanja.

POZOR! Močno pritiskanje ne poveča delovno zmogljivost!

Napotek

Z ustreznim adapterjem (ni prilozen vsebini dostavljenega paketa) lahko na napravo priklopite tudi zobato vrtalno glavo za delo s konvencionalnimi svedri. Upostevajte ustrezne navedbe proizvajalca za opremo.

10 - Vzdrževanje in varovanje okolja

POZOR! Izvlecite omrežni vtic!s

Ohisje stroja ocistite le z vlažno krpo -ne uporabljaje topil! Nato dobroposušite. Prezračevalne reže stroja najbodo zmeraj Čiste. Bodite pozorni, da je gonilo zadostno namazano. Po ca. 5 urah delovanja odvjte s ključem zaprirobnico (8) zapiralniPokrov (7) inpreverite ali je vidna zadostna količina masti. Primerna je uporabavečnamenske masti z vrelisćem pri preko 390^

POZOR! Akumulatorji in baterije, ki niso vec uporabni, ne spadajo med gospodinjske odpadke! V skladu z direktivo 2001/96/EG za odpadno elektrico in elektronsko opremo jih morate zbirati loceno in jih dostaviti za ponovno uporabo, ki je strokovna in okolju prijazna.

S troj, navodila za uporabo in po potrebi pribor hranite v originalni embalazi. Tako boste imeli zmeraj pri roki vse informacije in dele.
Meisterbasic-aparati v glavnem nerabijo vzdrrzevanja, za cišcenje

zadostuje vlažna krpa. Nikoli ga na potaplajte v vodo! Dodatne napotke lahko preberete v navodilih za uporabo.

• Meisterbasic-aparati so šli skozi strogo kontrolo kakovosti. Če bi pa kljub temu prislo do motenj pri delovanju, Vas prosimo, da posljete aparat na nasnaslov naše servisne sluzbe. Popravilo bo izvršeno takoj. Če pa bi vendarle nekdaj prislo do motenj pri delovanju, pa prosim posljite aparat na nas servisni naslov. Popravilo se izvaja takoj.
• Kratki opis okvare bo skrajšal ās iskanja napake in ās popravila. V Času veljavnosti garancije prilozite aparatu garancijski list in račun.
  V k olikor ne gre za garancijsko popravilo, Vam bomo zaracunali stroške popravila.

POMEMBNO! Odpiranje aparata pomeni ima za posledico neveljavnost garancijsikh zahtevkov!

POMEMBNO! Izrecno opozarjamo na to, da v skladu z zakonom o jamstvu za proizvode nismo odgovorni za škodo, ki nastanez nasimi napravami,Če so bile le-te nepravalno popravljane ali,Če pri zamenjavi delov niso bili uporabljani nasi originalni nadomestni deli oz. deli, katere smo odobrili za uporabo in,Če popravila ni izvršila servisna sluzba MEISTER-WERKZEUGE ali pooblaščeni strokovjak! Podobnovo velja tudi za uporabo pribora.

• Da bi zavarovali aparat pred poskodbami med transportom, uporabite originalno embalazo.
  Tudi po preteku garancijske dobe Vam stojimo na razpolago in Vam bomo eventuelna popravila izvršili stroškovno ugodno Meisterbasic.
