Technische Kenmerken	Details
Type boormachine	Klopboormachine
Vermogen	850 W
Toerental zonder belasting	0 - 3000 tpm
Maximaal koppel	30 Nm
Boormogelijkheid in beton	20 mm
Boormogelijkheid in metaal	13 mm
Boormogelijkheid in hout	30 mm
Gewicht	2,5 kg
Gebruik	Ideaal voor het boren in diverse materialen, waaronder hout, metaal en beton.
Onderhoud	Reinig regelmatig het luchtfilter en controleer de koolborstels.
Veiligheid	Draag een veiligheidsbril en handschoenen tijdens het gebruik.
Algemene informatie	Controleer de compatibiliteit van de boren voor gebruik. 2 jaar garantie.

Veelgestelde vragen - BPMB 850 C Meister Craft

Hoe kan ik de boor van de Meister Craft BPMB 850 C verwisselen?

Draai de boorkop los door tegen de klok in te draaien, plaats de nieuwe boor en draai de boorkop vast door met de klok mee te draaien.

Wat moet ik doen als de boormachine niet start?

Controleer of de boormachine correct is aangesloten en of de schakelaar in de stand "AAN" staat. Controleer ook of de stroomkabel niet beschadigd is.

De boormachine trilt te veel, wat moet ik doen?

Controleer of de boor correct is geplaatst en niet beschadigd is. Een verkeerde plaatsing of een versleten boor kan trillingen veroorzaken.

Hoe maak ik mijn Meister Craft BPMB 850 C schoon?

Koppel de boormachine los voordat u deze schoonmaakt. Gebruik een zachte doek om de buitenkant af te vegen en een borstel om stof te verwijderen uit moeilijk bereikbare plaatsen.

Welk type boor kan ik gebruiken met de Meister Craft BPMB 850 C?

U kunt boren gebruiken die geschikt zijn voor verschillende materialen, zoals metaal, hout of kunststof. Zorg ervoor dat de diameter van de boor compatibel is met de boorkop van de boormachine.

Wat moet ik doen als de boorkop vastzit?

Probeer de boorkop los te draaien met een verstelbare moersleutel of door wat smeermiddel aan te brengen. Als dit niet werkt, neem dan contact op met de klantenservice.

De boormachine wordt te warm, wat moet ik doen?

Stop onmiddellijk met het gebruik van de boormachine en laat deze afkoelen. Zorg ervoor dat u de boormachine niet overbelast en houd u aan de aanbevolen pauzetijden bij langdurig gebruik.

Hoe weet ik of mijn boormachine gerepareerd moet worden?

Als de boormachine niet goed werkt ondanks basiscontroles zoals de aansluiting en de staat van de boren, is het het beste om een professional te raadplegen voor een diagnose.

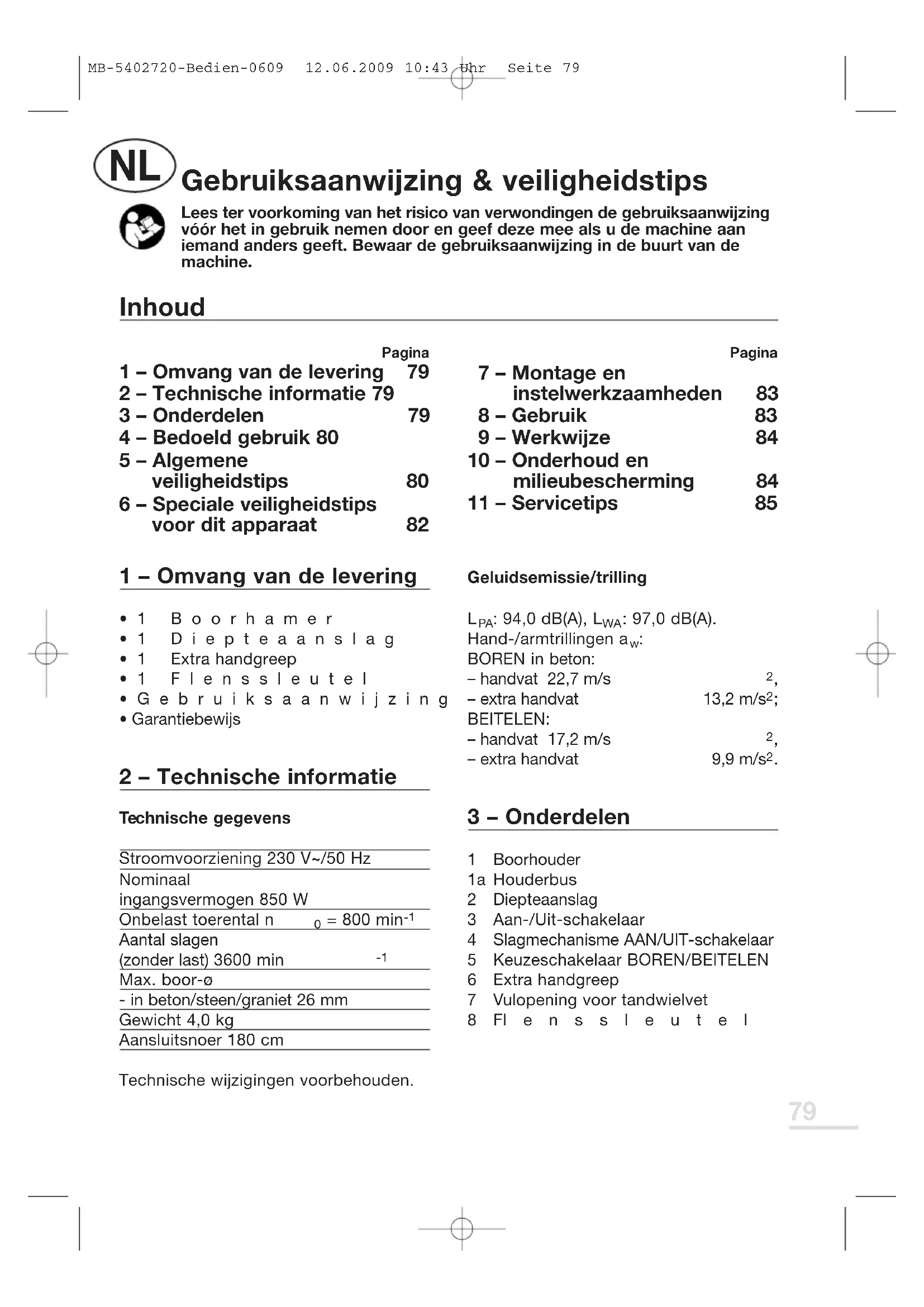

GEBRUIKSAANWIJZING BPMB 850 C Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina	7 - Montage en instelwerkzaamheden	83
1 - Omvang van de levering	79
2 - Technische informatie 79
3 - Onderdelen	79	8 - Gebruik	83
4 - Bedoeld gebruik 80		9 - Werkwijze	84
5 - Algemene veiligheidstips	80	10 - Onderhoud en milieuubescherming	84
6 - Speciale veiligheidstips voor dit apparaat	82	11 - Servicetips	85

1 - Omvang van de levering

1 Boorhamer
1 Diepteaanslag
1 Extra handgreep
1 Flenssleutel
- Gebruiksaan wijzinq
- Garantiebewijs

2 - Technische informatatie

Technische gegevens

Stroomvoorziening 230V /50Hz

Nominal

ingangsvermogen 850 W

Onbelast toerental n 0 = 800^-1

Aantal slagen

(zonder last) 3600 min -1

Max. boor-0

Aansluitsnoer 180 cm

Technische wijzigingen voorbehonden.

Geluidsemissie/trilling

LPA : 94,0 dB(A), LWA : 97,0 dB(A).
Hand-/armtrillingen a_w
BOREN in beton:
handvat 22,7 m/s 2
- extra handvat 13,2 m/s²;
BEITELEN:
handvat 17,2 m/s 2
- extra handvat 9,9 m/s².

3 - Onderdelen

1 Boorhouser
1a Houserbus
2 Diepteaanslag
3 Aan-/Uit-schakelaar
4 Slagmechanisme AAN/UIT-schakelaar
5 Keuzeschakelaar BOREN/BEITELEN
6 Extra handgreep
7 Vulopening voor tandwielvet
8 Fli en s s l e u t e l

4 - Bedoeld gebruik

Deze boorhamer is voor het boren en klopboren in beton, steen, metselwerk en voor lichte beitelwerkzaamheden in huis geschikt. Gebruik uitsluitend geschikte accessoires (neem de gegevens van de fabrikant in acht). Alle andere toepassingen zijn uitdrukkelijk verboden. Boorhouder geschikt voor gereedschap volgens het SDS+system.

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

5 - Algemene verilgheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheidsvoorschriften en aanwijzingen.

Wanner de volgende voorschriften nicht in acht worden genommen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Werkomgeving

• Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
• Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen,

brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking kuren brengen.

• Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid, kutu de controle over het gereedschap verliezen.

• De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
- Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte

kabels vergroten het risico van een elektrische schok.

• Wanner u buitenshuis met elektrisch gereedschap werkt, dient u allen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

Veiligheid van Personen

• Wees alert, let goed op wat u doet en ga met verst te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
• Draag persoonlijke beschemende uitrusting en.altijd een veiligheidsbril. Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de werkomgeving, verminder het verwondingsgevaar.
• Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
• Verwijder instelgereedschappen of schroefsleutels voordat u het

gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.

• Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.
• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
• Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.
• Wanneer stofafzuigings-of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

• Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
• Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat nicht meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
- Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
- Verzorg het gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd�ij dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoudenelektrische gereedschappen.
- Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vasten zichn gemakkelijk te geleiden.
- Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen endergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed

schapstate voorgeschreiben. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Service

• Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

6 - Speciale verilgheidstips voor dit apparaat

• Draag oorbeschemmers. De invloed van lawaai kan verlies van het gezhoort verzoorzaken.
• Gebruik de extra handgrepen, die met het apparaat worden meegeleverd. Het verlies van de contrôle kan tot letsel leiden.
• De machine alleen voor het toepassingsgebied gebruiken waarvoordeze bestemd is.
• Tijdens het gebruik de machine algid met beiden handen vasthouden en stevig gaan staan.
• Stopcontacten buiten moeten met aardlekschakelaars uitgerust+zijn.

• Spanen of splinters mogen nooit met een draaiende machine worden verwijderd.

• Controller voordat u in een wand boort of er zich op het boorpunt geen verzonken aangelegde stroom-, water- of gasleidingen bevinden.

• K leine werkstukken要去en zo vastgezet worden dat ze tijdens het boren Niet door de boor meegenomen konnen worden.
• Vóor alle werkzaamheden aan de machine, gedurende pauzesijdens het werk en als het apparaat Niet worden gebruikt, stekker uit het stopcontact trekken.
• Netsnoer.altijd buiten het werkbereik houden.
  Machine alleen uitgeschakeld op het stopcontact aansluten.
• De machine alsijd met extra handgreep gebruiken.
• Personen onder 16aar mogen demachinemiet bedieren.
• A lgemene veiligheidswenken voor de omgang met elektrisch gereedschap inacht nemen!
• Als het aansluitsnoor worden beschadigd,要去 het door de fabrikant of zijn klantenservicevertegenwoordiger worden verrangen, om gezaren te voorkomen.

7 - Montage en instelwerkzaamheden

Gereedschapplaatsen

OPGELET! Trek de stekker uithet stopcontact.

Richt de boorhouser (1) naar boven. Plaats de iets ingevete gereedschapschacht en draai

tot het vergrendelpunt. Schuif de houderbus tot aan de aanslag maar beneden: het gereedschap glijdt in de opnameschacht. Laat de houderbus los -deze moet in zijn uitgangspositie terugkeren.

Gereedschap verwijdersen

Schuif de houderbus (1a)aar achteren en haal het gereedschap eruit.

Extra handgreep (5) instelen (afb. 2)

Maak de handgreep door maar links draaien los en stel hem op een gunshot zichdelingse werkstand in door hem om de booras te verschuiven. Zet de handgreep door maar rechts draaien vast.

Diepteaanslag (2) monteren en instellen (afb. 4)

Maak de extra handgreep los en stek het rechte stuk van de diepteaanslag in de boring en stel het aan de hand van de gebruike boor op de gewenste boordiepte in. Zet de handgreep wee vast.

8 - Gebruik

Aan-/Uitschakelen

De spanning van de netvoeding moet met de gegevens op het typeplaatje van de machine overeenstemmen.

• Inschakelen: Aan-/Uitschakelaar (3) indrukken.
• Uitschakelen: Aan-/Uitschakelaar (3) loslaten.

Kies een geschikte schakelcombinatie van slagmechanismeschakelaar (4) en keuzeschakelaar (5) zoals in afbeelding 3. Verricht deinstelling als de machine stilstaat.

9 - Werkwijze (afb. 3)

A: Aanboren zonder slagmechanisme - bv. pleisterwerk, gasbeton

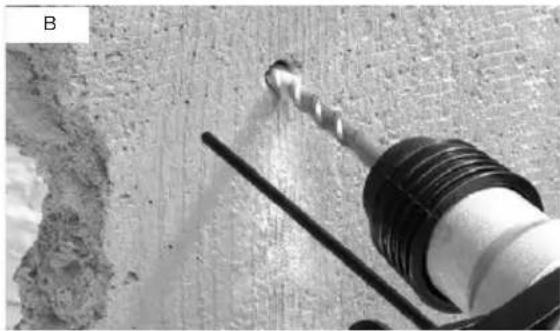

B: Klopboren in beton, steen en metselwerk

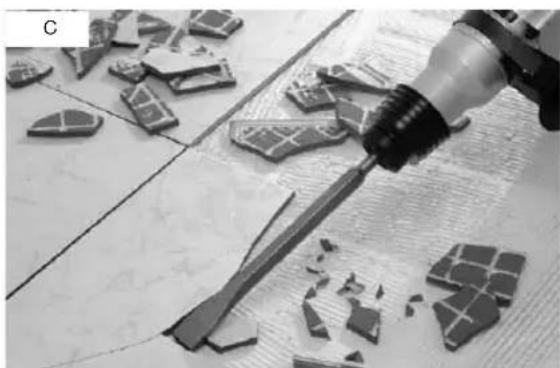

C: Beitelen zonder draaifunctie in metselwerk of voor het verwijderen van tegels.

LET OP! Schakel de machine nooit in draaifunctie en met ingezette beitel in!

De vereiste slag voor het klopboren in steen worden door een pneumatisch slagmechanisme opgewekt. Ditelektropneumatische principe zorgt voor een hoge slagelasticiteit en voor een terugslagvrij werken. In gegenstelling tot klopboormachines is het boorvermogen Niet van de aandrukkracht afhankelijk.

LET OP! Een hogere aandrukkracht verhoogt het werkvermögen dus nicht!

Opmerking

Met een passende adapter (niet meegeleverd) kan ook een tandkransboorhouser voor het werken met conventionele boren op de machine worden aangesloten. Neem de desbetreffende gegevens van de fabrikant voor de accessoires inucht.

10 - Onderhoud en milieuubescherming

LET OP! Trek de stekker uit het stopcontact.

Reinig het luiis van de machine alleen met een vochtige doek. Gebruik geen oplosmiddel! Droog de machine verwolgens goed af. Houd altijd de ventilatiesleuven van de machine schoon. Let erop, dat de transmissie voldoende smering heeft. Schroef na een gebruiksduur van ca. 5 eer de sluitdop (7) met de flensssleutel (8) eraf en controllerer of voldoende vet zichtaar is. In de handel verkrijgbaar multifunctioneel vet met een kookpunt van meer dan 390^ is hiervoor geschikt.

OPGELET! Niet meer bruikbare
elektro- en accuapparaten horen
nietouis bij het huishoudelijk afval! Ze
moeten overeenkomstig richtlijn

2001/96/EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en maar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden.

Breng nicht meer bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort gescheden inzamelen en conform deplaatselijk bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meisterbasic-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Verdere aanwijzingen treft u in de handleiding aan.

• Meisterbasic-artikelen worden aan strengge kwaliteitstcontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd za maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verzowel de tijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie Niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan verrallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijzen eruitdrukkelijk op, dat wij volgens de wet op de productaansprakelijkheid Niet voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie Niet door de klantenservice van MEISTERWERKZEUGE of een geauthoriseerdevakman uitgevoerd werk! Dit geldt ook voor de gebruikte accessoires.

T er voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
- Ook na het verstrijken van de garantietermijn(Int)kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meisterbasic-artikelen dan gegen lage kosten door ons worden uitgevoerd.
