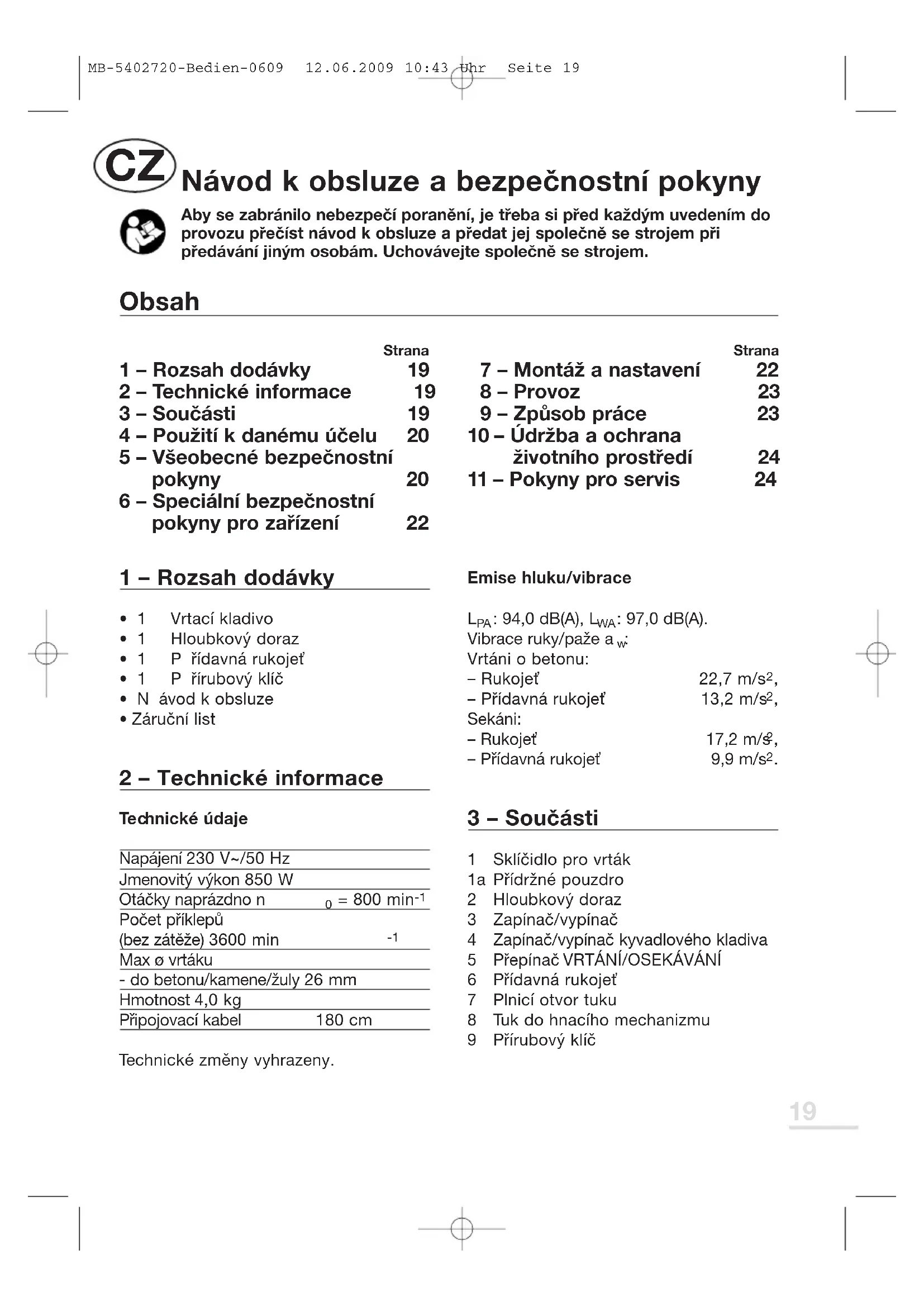

NÁVOD K OBSLUZE BPMB 850 C Meister Craft
Návod k obsluze a bezpečnostní poukyny
Aby se zabránilo nebezpeci poraněni, je třeba si prěd každým uvedením do provozu prěcíst námod k obsluze a prědat jej spelečné se strojem pri prědávány jiním osobám. Uchovávejte spelečné se strojem.
Obsah
| Strana | |
| 1 - Rozsah dodávky | 19 |
| 2 - Technické informace | 19 |
| 3 - Současti | 19 |
| 4 - Použití k danému účelu | 20 |
| 5 - Vseobecné bezpečnostní pokyny | 20 |
| 6 - Speciálné bezpečnostní pokyny pro zařízení | 22 |
| Strana | |
| 7 - Montáž a nastavení | 22 |
| 8 - Provoz | 23 |
| 9 - Způsob práce | 23 |
| 10 - Údržba a ochrana | |
| životného prostředí | 24 |
| 11 - Pokyny pro servis | 24 |
1 - Rozsah dodávky
1 Vrtaci kladivo
1 Hloubkovy doraz
1 P rridavná rukojet
1 P rirubov klic
- N avod k obssluze
Zarucni list
2 - Technické informace
Technické udaje
| Napajeni 230 V~/50 Hz |
| Jmenovitý vykon 850 W |
| Otáčky naprázdno n 0 = 800 min-1 |
| Počet príklepů (bez zátěže) 3600 min -1 |
| Max ø vrtáku |
| - do betonu/kamene/žuly 26 mm |
| Hmotnost 4,0 kg |
| Připojavá kabel 180 cm |
Technické změny vyhrazeny.
Emise hluku/vibrate
| LPA: 94,0 dB(A), LWA: 97,0 dB(A). | |
| Vibrate ruky/paže a w: | |
| Vrtáni o betonu: | |
| - Rukojet | 22,7 m/s2, |
| - Pridavná rukojet | 13,2 m/s2, |
| Sekáni: | |
| - Rukojet | 17,2 m/s2, |
| - Pridavná rukojet | 9,9 m/s2. |
3 - Současti
1 Sklididlo pro vrták
1a Přidržné pouzdro
2 Hloubkovy doraz
3 Zapinač/vypínač
4 Zapinač/vypinač kyvadlového kladiva
5 Prepinae VRTANI/OSEKAVANI
6 Pridavná rukojet
7 Plnic otvor tuku
8 Tuk do hnaciho mechanizmu
9 Přirubový klic
4 - Použití k danému účelu
Toto vrtaci kladivo je vhodné pro vrtani a príklepové vrtani do betonu, kamene, zdiva a pro lehké osekáváni pro domác použití. Použivejte Jen vhodné príslušenstvi (dbeje udajú vyrobce). Vsechny ostatni zpúsoby použiti jsou vyslovné vyloučeny. Sklícidlo je vhodné pro nastroje podle systému SDS+.
Tento nastroj je urcenjen k domacimu pouziti.
5 - Vseobecné bezpečnostní pokyny pro zacházeníms elektrickým náradím
POZOR! Je tbreba si precist vsechny Pokyny. Chyby pri dodrzovani niz e uvedenychPokynu mohou zpusobit uraz elektrickym proudem, pozar a/nebo tezká zraneni. Niz e uvedeny pojem „Elektrické na radi" se vztahuje na elektrické na radi napajene ze site (se sitovym kabelem) a na elektrické na radi napajene z akumulatoru (bez siovho kabelu).
POZOR! Tyto bezpečnostníPokyny dobře uschovejte.
Pracoviste
- Udržujte své pracovište v Čistote a uklizene. Nepořádek a neosvětlené pracovište můze věst k urazūm.
- Nepracujte se zařizením ve vybusné prostředi, ve kterém se nacházeji hořlavé kapaliny, plyny nebo prachy. Elektrické náradi vytváři jiskry, které mohou zapálit pracne nebo páry.
- Během používání elektrického nárádi zamezte pristupu déti a
jinych osob. Pri odvedeni pozornosti muzete ztratit kontrolu nad zařazenim.
Elektrická bezpečnost
- Pripojovací zástrčka prístroje musi odpovidat zásuvce. Zástrčka se vžádném pripadě nesmi upravovat. Nepoužívejte společné s prístroji s ochranou uzemněim zádné adaptéry na zástrčky. Zástrčky, na kterych nebyly provedeny zhádné zmeny a vchodné zásuvky snizuji riziko urazu elektrickým proudem.
- Vyhybeje tse tlesnému kontaktu s uzemněni mi povrchy, jak jakou trubky, topná tělesa, sporák nebo chladnick. Když je Vase tělo uzemnéne, hroží zvýšné riziko Úrazu elektrickým proudem.
- Nevystavujte pristroj desti nebo vlhku. Vnikutvody do elektrickeho spotrebic zvyuje riziko urazu elektrickym proudem.
- Nepoužívejte kabel k jiným učelúm než pro které byl určen, pro prěnašné prístroje, jeho zavěšoványne bo pro vytahovány zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od púsobeni tepla, oleje, ostrych hran nebo pohybujicích se Častí prístroje. Poškozené nebo zamotané kabely zvyšuji riziko urazu elektrickým proudem.
Kdyz pracujete s elektrickym naRADim venku, pouzivejte jen produzovaci kabely, ktere jsou schvalene i pro pouzivani ve venkovnim prostre. Pouzivani kabelu vchodneho pro venkovni prostre snizuju riziko urazu elektrickym proudem.
Bezpečnost osob
- Bud'te opatrni, dbejte na to, co délate a k práci s elektrickým náradím pristupujte Rozumné. Zařizení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo lékú. Chvilková nepozornost pri používaní pristroje můze věst k važnám poraněinem.
Noste osobni ochrannou vystroj a vždy ochrannes bryle. Noseni osobni ochrannes vystroje jak je protiprachová maska, neklouzavá bezpečnostní obuv, ochranna prilba nebo chraniče sluchu, podle zpùsobu a použiti elektrického náradí, snizuje riziko poraněni.
Zabrahte neumyslnému uvedeni do provozu. DriVe nez zastrcite zastrcku do zasuvky se ujistete, ze je spinač v poloze „OFF" (VYP). Když mate pri prenašeni pristroje prest na spinaci nebo když pripojujete zapnuty pristroj do site, muze to zpʊsobit urazy. - Dříve než prístroj zapnete, odstraťne nastavovaci nástroje nebo kliče na šrouby. Nástroj nebo klič, který se nacházi v otáčejíci se Časti prístroje, může zpúsobit zraněni.
-
Neprecenujte se. Dbejte na bezpečné stáná udržujte neustále rovnováhu. Tim muzete pristroj v neocékávanych situacích lépe kontrolovat.
Noste vchodný oděv. Nenose volné oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybjúcích se Časti. Pohybjúci se Časti by mohly volné oděv, šperky nebo dlouhé vlasy zachytit. -
Pokud je możné namontovat zařizení na odsáváná zachycovány prachu, ubezpečte se, ze jsou pripojená a ze se spravně používají. Použivány těchto zařizení snizuje ohroženy prachem.
Pečlíve zacházeni a používání elektrického náradi
- Pristroj nepretéžujte. Používejte pro práci elektrické náradi, které je pro ni určeno. Vhodným elektrickým náradím pracujete lépe a bezpečnéji v uvedeném rozsahu vykonu.
- Nepoužívejte zádné elektrické náradi, jehož spinač je poskozený. Elektrické náradi, které se jiz nedá zapnout nebo vypnout, je nebezpečné a musi se opravit.
- Pred tim, než začněte provadět nastavení na pristroji, vyměnovat príslušenství nebo pristroj odložité, vytáhněte zástrčku ze zásuvky. Toto bezpečnosti opatřeni zabraůje neúmyslnému spustěné pristroje.
- Uchovávejte nepoužívané elektrické náradí mimo dosah děti. Nenechávejte s pristrojem pracovat osoby, které s nim nejsou obeznámeny nebo které nečety tento námod. Elektrické náradí je nebezpecné, když ho používaji nezkušené osoby.
-
Prístroj pečlivě osetřujte.
Kontrolujte, jestli pohybujíci se Časti zařizení funguji bezchychné a neváznuou, jestli Časti nejsou zlomené nebo natolik poskozené, Že by byla ohrožena funkce prístroje. Poskozené Časti deje tpred použitím prístroje opravit. Mnoho urazů je zpúsobeno nesprávně udržovaným elektrickým naRADÍM. -
Udržujte Žezací nastroje ostre a Čisté. Pečlive ošetřované Žezací nastroje s ostrymi Žeznými hranami se měné zasekávaji a dají se snáze vodit.
- Používejte elektrické náradí, prísluěnství, násady atd. podle tohoto námovodu a tak, jak je to pro tento speciálné typ prístroje predepsánó. Dbejte pritom na pracovní podmíky a na provádenou Činnost. Použítí elektrických nástrojure pro jiné než určene úcely můze privodit nebezpečné situace.
Servis
Naradi sverte do aprvy Jen kvalifikovanemu odbornemu personalu a jen s originalmini nahradnimi dily. Tim je zaruceno, ze zustane bezpecnost pristroje zachovana.
6 - Speciálné bezpečnostníPokyny pro zařizení
- Noste vchodnou ochranu sluchu.
P ouzivejte naudi jen k ucelu, ke kteremu bylo urceno.
- Během provozu držte náradí vždy oběma rukama a zaujměte pevný postoj.
Zasuvky ve venkovnim prostreimuseji byt vybaveny jisti ci prd chybnym proudem.
- T rísky nebo střepiny se nikdy nesměji odstražovat, dokud stroj béži.
- P Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Š Ŝžačne t do zdi, se prśvěděcete, ze se v misté vrtáni nenacházeji pod omitkouŽádná vedení elektrického proudu, vody nebo plynu.
- Male obrobky se museji zajistit tak, aby je pri vrtani nemohl vrtak unaset.
P r ede vsemi pracemi na naradi, v prestavkach v praci a kdyz naradi nepouzivate, vytahnete zastrchu ze zasuvky. - P Š ripojovaci kabel.mlje vždy z dosahu mista, na kterém pracujete.
P r ipojujte naradi do zasuvky jentehdy, kdyz je vypnute.
P ouzivejte naradi vzdys pridavnou rukojeti. - Osoby mladší 16 let nesměji stroj obsluhovat.
Dbejte na vseobecne bezpecnostnipokyny pro zachazenis elektrickym naradim!
K dyž je prípojné vedení poskozené, musi ho vyrobce nebo jeho servisné zastupce vyměnit, aby se predešlo ohroženi.
7 - Montáž a nastavení
Nasazení nastroje
UPOZORNENI! Vytáhněte zăstrčku ze zásuvky.
Nastavte sklicidlo smerem
nahoru. Nasad'te lehce
namazanou stopku nastroje a
pootocte až do mista zapadnuti.
Stáhněte prídržné pouzdro dolu až na doraz: Nastroj sklouzné do upinaci sachty. Pustte prídržné pouzdro - musi se vratit do vychozi polohy.
Vvjmuti nastroje
Pridrzné pouzdro (1a) posunte dozadu a vyjmete nastroj.
Montáz a nastavení hloubkového dorazu (2) (obr. 4)
Uvolnete pridavnou rukojet a rovny kus hloubkového dorazu vlozte do otvoru a podle nasazeného vrtaku nastavte požadovanou hloubku vrtani. Opét zafixujte.
8 - Provoz
Zapinani/Vypinani
Napétí sítě se musí shodovat s udaji na výrobním štítku náradi.
Zapnuti: stiskněte zapínač/vypínač (3).
Vypnuti: stisknete a pustte zapinac/ vypinae (3).
Prepinani uderové vrtani, otesavani, vrtani
Zvolte vchodnou spinaci kombinaci spinacekyvadloveho kladiva (4) a prepinace (5) podle obrazku 3. Nastaveni provadejtehedy, kdyz je stroj v klidu.
9 - Zpúsob práce (obr. 3)
A: Navrtani bez priklepového mechanizmu -napr. do omitky, plynobetonu

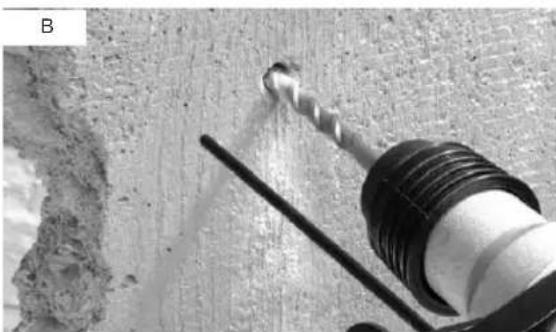

B: Príklepové vrtáni do betonu, kamene a zdiva

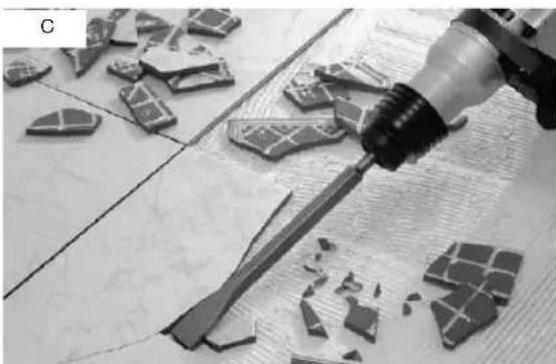

C: Otesávání bez otáčeni ve zdivu nebo k uvolnovány obkládaček.
POZOR! Nikdy nezapinejte náradi ve funkci otáčeni a s nasazeným dlátem!
Potrebny uder pro uderove vrtani do kamene vytvaripneumaticke kyvadlove kladivo.Tento elektro-pneumaticky princip zpusobuje yvsokou pruznost uderu a praci bez zpetnych uderu.Narozdil od priklepove vrtacky neni vykon pri vrtani zavisly na pritlaku.
POZOR! Větěsí prřtlak proto nezvyšuje pracovní vykon!
Upozornění
Vhodným adaptérem (neni je součástí dodávky) je možné na náradi pripojit i ozubený věnek sklícidla pro práci s bežnámvi vrtáky. Dbeje na príslušné udaje vyrobcú príslušenstvi.
10 - Udržba a ochranaŽivotniho prostředí
POZOR! Vytáhněte sítovou zăstrčku.
Kryt náradi Čistěte Jen vlhkým hadrikem.
Nepoužívejte Žádná ěrididla! Nakonec
dobře osušte. Větraci olvory náradi musi
bít vždy Čisté. Dbejte na to, aby měl
hnaci mechanizmus dostatečné mazání.
Po dobre provozu cca. 5 hodin
odsroubujte uzáver (7) prirubovým
klicem (8) a zkontrolujte, jestli tam je
vidět dostatek tuku. Vhodné je bězně
prodávaný viceúčelový suk s bodem
varu nad 390 °C.
domácho odpadul! Je třeba je
shromazd'ovat oddelene podle smernice 2001/96/ES pro elektrick a elektronické stare pristroje a odevzdat seke ekologické a odborne recyklace.
Odevzdávejte prosím nepoužitelné elektrické náradi v mistrí sberne. Obalový material shromazd'ujte odděleně podle druhu a likvidujte podle mistrích predpisù. Podrobnosti ziskáte od Vaší mistrí správy.
11 - Pokyny pro servis
- Uchovávejte stroj, námod k obsluze a pripadne i prislušenstv v originámín baleni. Takto budete mit veškeré informace i současti neustále po ruce.
P ristroje Meisterbasic temer nevyzadujú udrzbu, k cisteni krytu postaci vlhký hadrik. Elektrické stroje nikdy neponorujte do vody. Dalsi pouny jsou uvedeny v navodu k obsluze. - Prístroje Meisterbasic podlehaj prísné kontrole jakosti. Pokud se by presto vyskytla porucha funkce, zašlete prístroj na adresu nasi servisni sluzby. Opravu provedeme obratem.
S trucny popis poruchy zkracuje dobu hledani mista zavady i opravy. Behem zaruchni lhuty prosim prilozte k pristroji zaruchni list a doklad o nakupu. - P okud se nejedna o záručni opravu, budeme vám náklady na opravu učtovat.
PUDULEZITÉ UPOZORNENI! Po protevrení pristroje zaniká nárok, Čáruku!
DULEZITE! Vyslovné upozornujeme na to, ze podle na o ručeni za produkty nerucíme kody vzníklé nasimi pristroji,Pokud zpúsobeny nesprávnou opravou o elekuk od bud pri yměne některé cásti dly použity nase originálni dily! námí schvalené dily a oprava dela provedena firmou MEISTERKZEUGE v zákaznickém servisu o autorizovaný m obborníkem! Ž platí i pro použité príslušenstvi.
- P ristroj bezpečné zabalte nebo použijte originálniho obalu, aby se pri prepravě nepoškodil.
I po uplynuti zaručni doby jsme vám radi k dispozici a pripadné opravy prístroju Meisterbasic provedeme za vyhodné ceny.
