Tür	Eğimli duvar dekoratif davlumbaz (cam)
Genişlik	89,8 cm
Ayarlanabilir baca yüksekliği	91,5 - 126 cm
Derinlik	40,98 cm
Net ağırlık	17 kg
Renk / Kaplama	Siyah (siyah cam)
Hız sayısı	3 hız + 1 yoğun mod
Hava debisi min hız	285 m³/h
Hava debisi max hız	460 m³/h
Yoğun mod debisi	600 m³/h
Ses seviyesi min hız	50 dB
Ses seviyesi max hız	62 dB
Ses seviyesi yoğun mod	68 dB
Motor gücü	210 W
Maksimum basınç	455 Pa
Aydınlatma	LED 5,7 W
Yağ filtreleri	2 adet bulaşık makinesinde yıkanabilir alüminyum filtre
Karbon filtre	Dahil (ref. ECFB02, dolaşım için)
Hava çıkış borusu çapı	150 mm
Kontroller	Dokunmatik
Enerji sınıfı	C
Yıllık referans tüketimi	103,3 kWh/yıl
Aydınlatma verimlilik sınıfı	A
Sıvı çıkış verimlilik sınıfı	D
Yağ filtrasyon sınıfı	F
Hob2Hood Fonksiyonu	Evet (Electrolux ocak ile otomatik bağlantı)

Sık sorulan sorular - LFV429K ELECTROLUX

LFV429K üzerindeki Hob2Hood teknolojisi nasıl çalışır?

Hob2Hood fonksiyonu, davlumbazın uyumlu Electrolux pişirme ocaklarıyla otomatik olarak bağlanmasını sağlar. Davlumbaz, ocağın ısı seviyesini algılar ve emiş hızını buna göre ayarlar, manuel müdahale gerektirmez. Bu sistem kullanıcı için tamamen şeffaftır ve her iki cihaz eşleştiğinde sürekli olarak aktiftir.

LFV429K'nın yağ filtreleri nasıl temizlenir?

Davlumbaz, çıkarılabilir 2 alüminyum yağ filtresi ile donatılmıştır. Bunlar bulaşık makinesinde (normal program) veya sıcak sabunlu suyla elde yıkanabilir. Kullanım yoğunluğuna göre aylık temizlik önerilir. Tamamen kuruduktan sonra kilitleme tıklaması duyulana kadar tekrar yerine takın.

Ne zaman ve nasıl aktif karbon filtresi değiştirilir?

Dolaşım modunda, (referans ECFB02) aktif karbon filtresi, yaklaşık her 3 ila 4 ayda bir kullanıma bağlı olarak değiştirilmelidir. Bulaşık makinesinde temizlenemez ve yeniden kullanılamaz. Davlumbaz üzerinde bir ışık göstergesi bakım gerektiğinde sinyal verir.

LFV429K harici tahliye olmadan dolaşım modunda çalışabilir mi?

Evet, LFV429K, verilen aktif karbon filtresi (ref. ECFB02) sayesinde dolaşım modunda çalışabilir. Filtrelenen hava mutfağa geri verilir. Bu mod, etkinliğini sürdürmek için karbon filtresinin düzenli olarak değiştirilmesini gerektirir.

Kurulum için hangi çapta kanal kullanılmalı?

LFV429K, 150 mm çapında bir tahliye kanalı gerektirir. Daha küçük çaplı bir kanal emiş performansını azaltır ve ses seviyesini artırır. Dışarıya mümkün olduğunca kısa ve doğrudan bir yol planlayın.

Filtrelerin doygunluk göstergesi yanıyor: Ne yapmalı?

Bu gösterge, yağ filtrelerinin temizlenmesi veya karbon filtresinin değiştirilmesi gerektiğini (dolaşım modunda) belirtir. Temizlik veya değişim sonrası, göstergeleri sıfırlamak için ilgili düğmeye 3 saniye basılı tutun. Tam prosedür için kılavuzu kontrol edin.

LFV429K pişirme ocağının üzerinde hangi yükseklikte kurulmalı?

Önerilen minimum yükseklik, elektrikli ocak üzerinde 65 cm ve gazlı ocak üzerinde 75 cm’dir. Davlumbazın teleskopik bacası, farklı mutfak yapılandırmalarına uyacak şekilde toplamda 91,5 ila 126 cm arasında ayarlanabilir.

Davlumbaz normalden daha gürültülü: Olası sebepler nelerdir?

Anormal bir gürültü, tıkanmış yağ filtrelerinden (hemen temizlenmelidir), çok dar veya çok dolambaçlı bir tahliye kanalından veya fan içinde yabancı bir cisimden kaynaklanabilir. Ayrıca, davlumbazın duvara düzgün monte edildiğini ve tüm montaj vidalarının sıkı olduğundan emin olun.

LED aydınlatma çalışmıyor: Ne yapmalı?

Önce aydınlatma düğmesinin yanıt verip vermediğini kontrol edin (kısa basın). LED'ler hala kapalıysa, elektrik beslemesini 30 saniye kesin ve ardından tekrar açın. LFV429K'nın LED modülü kullanıcı tarafından değiştirilemez: Sorun devam ederse, Electrolux müşteri hizmetleriyle iletişime geçin.

Dokunmatik panel yanıt vermiyor: Nasıl sıfırlanır?

Davlumbazın elektrik beslemesini (kesici veya duvar prizi) 30 saniye boyunca kesin, ardından tekrar açın. Dokunmatik yüzeyde sıvı veya yağ kalıntısı olmadığından emin olun. Sorun devam ederse, Electrolux satış sonrası hizmetiyle iletişime geçin.

LFV429K diğer marka ocaklarla çalışır mı?

Evet, davlumbaz manuel modda herhangi bir pişirme ocağı ile çalışır. 3 hız ve yoğun mod, dokunmatik panel üzerinden kontrol edilir. Hob2Hood fonksiyonu yalnızca uyumlu Electrolux pişirme ocaklarıyla etkinleşir.

LFV429K'nın elektrik tüketimi nedir?

LFV429K, C enerji sınıfında olup, yıllık referans tüketimi 103,3 kWh/yıl'dır. Motor tarafından emilen güç 210 W'tır. 5,7 W LED aydınlatma, A sınıfı aydınlatma verimliliğine katkıda bulunur.

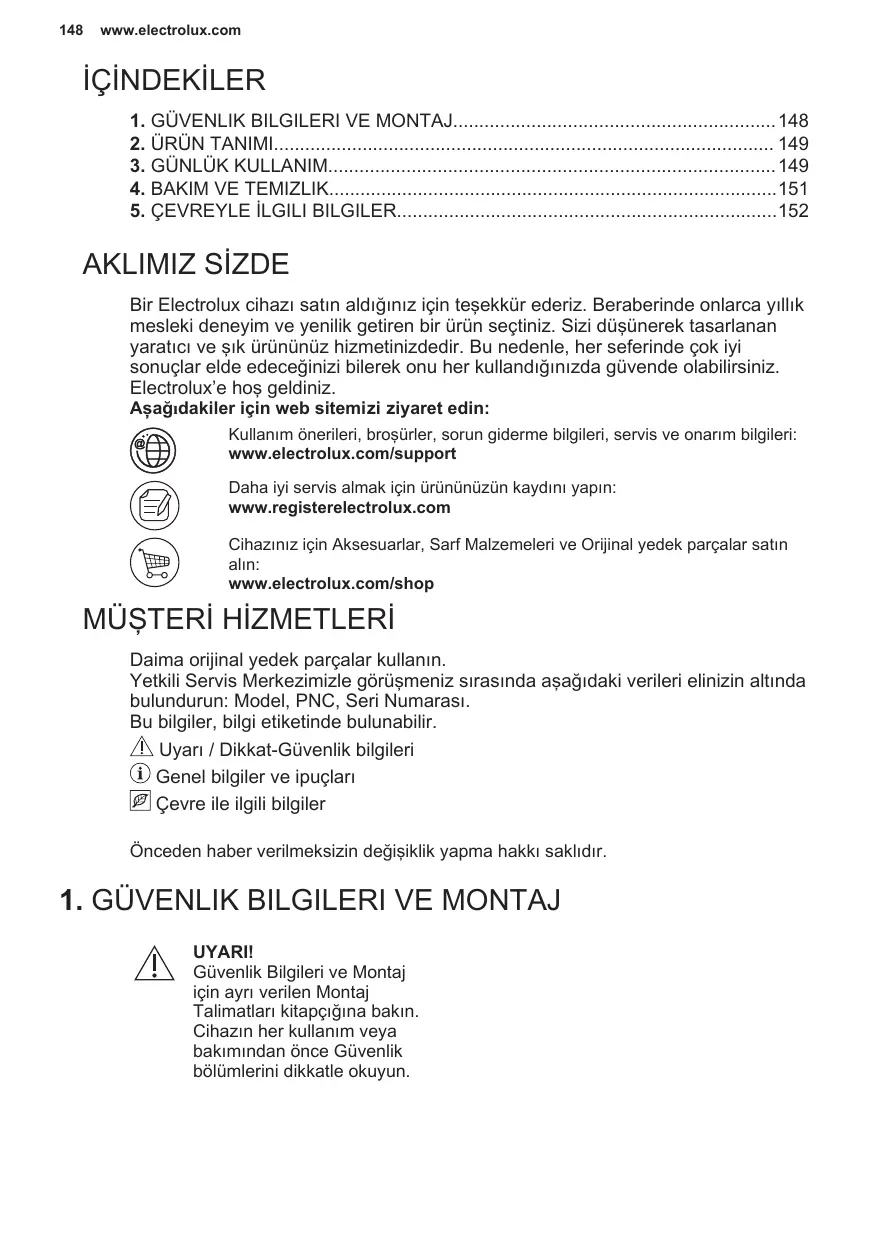

KULLANIM KILAVUZU LFV429K ELECTROLUX

Bir Electrolux cihazi satin aldiginiz icin teşekür ederiz. Beraberinde onlarca yllik mesleki deneyim ve yenilik getiren bir urün seçtiniz. Sizi Düşunerek tasarlanan yaratici ve Şık urününüz hizmetinizddir. Bu nedenle, her seferinde çok iyi sonuclar elde edeceğinizi bilerek onu her kullandiginizda güvende olabilirsiniz. Electrolux'e hoş geldiniz.

Aşaqidakiler ilen web sitemizi ziyaret edin:

Kullanim önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri: www.electrolux.com/support

Daha iyi servis almak icin urununuzun kaydini yapin: www.registerelectrolux.com

Cihaziniz icin Akesesuarlar, Sarf Malzemeleri ve Orijnal yedek parçalar satin alin: www.electrolux.com/shop

MÜSTERİ HIZMETLERİ

Daima original yedek parçalar kullanin.

Yetkili Servis Merkezimizle görtusmeniz sirasinda aşaqidaki verileri elinizin altinda bulundurun: Model, PNC, Seri Numarası.

Bu bilgiler, bilgi etiketinde bulunabilir.

Uyar/Dikkat-Guvenlik bilgileri

① Genel bilgiler ve ipuçları
Cevre ile ilgili bilgiler

Önceden haber verilmeksizin degişiklik yapma hakki saklidir.

1. GÜVENLIK BILGILERI VE MONTAJ

UYARI!

Güvenlik Bilgileri ve Montaj icin ayri verilen Montaj Talimatlari kitapçigina bakin. Cihazin her kullanim veya bakimindan once Güvenlik böümlerini dikkatle okuyun.

2. ÜRün TANIMI

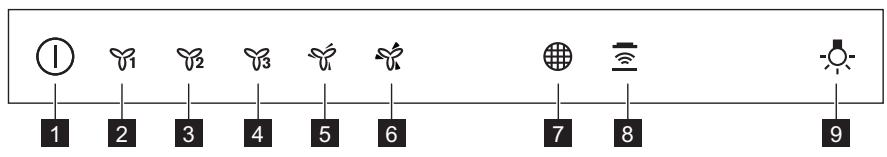

2.1 Kontrol paneline genel bakı

	İşlev	Açıklaması
1	Açık / Kapalı	Davlumbazın açar ve kapatır.
2	İlk yüz	Motor ilk yüz seviyesine.Sinceer.
3	İkinci yüz	Motor ikinci yüz seviyesine.Sinceer.
4	Üçuncu yüz	Motor üçuncu yüz seviyesine.Sinceer.
5	Maksimum yüz	Motor maksimum yüz seviyesine.Sinceer.
6	Hz takviyesi	Motor maksimum yüz seviyesine.Sinceer. 5 dakika sonra cihaz.Onceki ayara geri)döner.
7	Filtre bildirimi	Karbon filtreyidehyigişirmenizi vya temizlemenizi ve gresfiltresini temizlemenizi hatılatır.
8	Hob’Hood	Davlumbazın ocaktan kontrl etme,islevi gÖstergesi.
9	Lamba	Işkı).(yakı)sondır;r.

3. GÜNLÜK KULLANIM

3.1 Davlumbazi kullanma

ÖnerilenHCIaş文化遗产aki tabloyagore kontrl edin.

Y1	Yiyecekleri,isirkenkapalıncelerle pişirirken.
Y2	Birden fazla pişirme bölgesinde veya brülonde ka-palıkaplarda pişirme,islemiyaparken,hafışé kı-zartırken.
Y3	Kaynatma ve bol miktarda yiyeççi kapaksız kı-zartma, birden fazla pişirme bölgesinde veya ocakte pişirme,islemiyaparken.
Ve	Kaynatma ve bol miktarda yiyeççi kapaksız kı-zartma,islemiyaparken ve fazla nem durumunda.

Pişirme ilemi sonrasi davlumbazın yaklaşık 15 dakika kadar calisma devam etmesi önerilir.

Kontrol Paneli bir sensor alanidir. Fonksiyonlari etkinlestirmek icin sembollere 1 saniye dokunun.

davlumbazi calistirmak icin:

1. ① sembolüne basarak cihazi acin. Artik fonksiyonlar etkinlestirebilirsiniz.
2. Fonksiyonu etkinlestirmek icin sembole dokunun.
3. Gerekirse, pişirme yüzeyini aydinlatmak icin isik sembolüne dokunun.

Cihazi kapatmak icin ① sembolüne yeniden basin.

3.2 Hob²Hood fonksiyonlu

Bu, ocaği bir davlumbaza baglayan otomatik bir fonksiyondur. Hem ocak hem de davlumbaz kizil-otesi sinyal iletisimcisine sahiptir. Fanin hizi, ocaktaki en sicak pisirme kabinin mod ayari ve sicakligina gore otomatik olarak belirlenir. Fani, ocaği kullanarak manüel olarak calistirabilirsiniz. Fonksiyon ocağin panelinden etkinleştilirebilir.

Fonksiyonun :(
kullanilacaigi hakkinda daha
fazla bilgi icin ocak kullanma
kilavuzuna bakin.

3.3 Maksimum Motor Hizinin Etkinleşirilmesi

duğmesine dokunduguunuzda

Maksimum Motor Hizi 8 dakika sureyle

çalşmayaistrar. Bu sure sonunda cihaz onceki hiz ayarlarina geri doner.

Ilgili fonksiyon açikken, duğmesine ek bir dokunusun herhangi bir etkisi olmaz.

Filtre alarmi, carbon filtreyi degistirmenizi veya temizlemenizi ve yağ filtresini temizlemenizi hatılatir. Gres filtresinin temizlenmesi gerekiyorsa filtr grestergesi 30 saniye boyunca açık kalır. Carbon filtrin din degistirlimesi veya temizlenmesi gerekiyorsa filtr goftergesi 30 saniye yanıp söner.

Bakim ve temizlik
bölümundeki gres filtresinin
temizlenmesi konusuna
bakın.

Bakim ve temizleme
bolumundeki karbon filtrresini
temizleme vya degistirme
kismina bakin.

Islevi sifirlamak icin tuşuna 3 saniye basin.

islev etkinse filtrsimgesi beş kez yanip söner.
4. İslevi devre Dennisbirakmak icin tusuna 3 saniye dokunun.

Bu fonksiyon devre dişi birakilirsa filtrésimgesi, 4 saniye boyunca renkteyanar.

4. BAKIM VE TEMIZLIK

4.1 Temizlik hakkinda açıklamalar

Temizlik Mad- deleri	Aşindırkı deterjan ve fırçalar kullanmayın. Cihazın yüzyehini yumusak bir bez ve deterjanlı sıçak su ile temizle- yın.
	Pişirmeden sonra cihazın bazı böllumleri sıçak kalmışı olabilir. Cihazın üzerinde leke kalmaması,—in, cihaz soğutularak temiz bir bez veya;kalık havluyla kurulanmaldir.
	Lekeler orta derece etkili bir deterjanla temizlenmelidir.
Davlumbazı te- miz tutunuz	Cihazın her ay temizleyerek filtrelerini)yüzlayın.—Iç kılımdan ve;yüz filtrelerinden:yüzları iyice temizleyin. Birikmişi:yüzları da"—iger ar- tıklar yangına sebep olabilir. Filtre alarmı etkinleştğinde aksesuarlyingtemizligiyle ilgili talimatla- rı izleyin. Günlük kullanımö bilümündekİ Filtre alarmı konusuna ba- kın.
	Yaq filtreleri bulasık makinesinde)yikanmaya uygundur. Bulaşık makinesi)—duşukbir sıçaklışa ve"—isa bir programa ayarlan- maldir. Yaq filtresinin rengi degişebilir, bu cihazın performansınl etkilemez.
Karbon filtre	Karbon filtrein saturasyon”—süresi, pişirme”—ürüne ve;yüz filtresinin temizlenme sıkligına”—)—olarak”—de"—ir.

4.2 Yag filtresinin temizlenmesi

Filtreler, karstarafta bulunan klipsler ve pimler kullanilarak takilabilir.

Filtreyi temizlemek icin:

1. Davlumbazin aktinda bulunan filtre panelindeki montaj klipsinin tutamğına basin.

1. Filtrenin onunu haficse asagidogruegin, arindan cekin.
   Tum filtrer ici ink ilki adimi tekarlarlayin.
2. Filtreleri asindirici olmayan deterjanlarla bir sunger yardimiyla temizleyin veya bulasik makinesinde yikayın.

Bulaşik makinesi tatsächık bir sicutlğa ve kisa bir programa ayarlanmalidir. Yaq filtresinin rengidehyisebilir, bu cihazin performansini etkilemez.

1. Filtreleri yaniden takmak icin ilk iki adimi ters sirada yapın.

Mümkünse adımları:tümfiltrer icin tekralayın.

4.3 Karbon filtrin deigisi

Karbon filtresi, filtre alarmi acik oldugunda degistirilmelidir.

Isev hakkinda daha fazla bilgi almak icin günluk kullanimdaki filtre bildirimi kismina bakin.

UYARI!

Karbon filtré YIKANMAZ!

Filtre yenilenemez!

Karbon filtry i degistirmek ici:

1. Yag filtrelerini cihazdan cikarin.
   Bu böllumdeki "Yaqfiltresinin temizlenmesi" kismina bakin.
2. Filtreyi saat yönünün tersine cevirin (1) ve cekin (2).

Filtreleri yeniden takmak icin adimlari ters siralamada yapin.

4.4 Libanin degistirilmesi

Bu cihaz bir LED lamba ve ayri bir kumanda (LED sürüc) ile gelir. Bu parçalar yalınizca bir tekniyetan tarafindan degişirilebilir. Herhangi bir ariza durumunda "Güvenlik Talimatlari" böllumunde "Hizmet" kismina bakın.

5.ÇEVREYLE ilgili BILGILER

Şu sembole sahip malzemeler geri

donustrulebilir Ambalaj geri donusum icin uygun konteyerlere koyun. Elektrkli ve elektronik cihaz atiklarinin geri donusumune ve cevre ve insan sagliginin korunmasina yardimci

olun. Ev atigi sembolü bulunan cihazlar atmayin. Ürünü yerel geri donusüm tesislerinize gonderin ya da belediye ile irtibataGPCIN.
