LFV429K - Exaustor de cozinha ELECTROLUX - Manual de utilização gratuito

Tipo	Coifa decorativa de parede inclinada (vidro)
Largura	89,8 cm
Altura da chaminé ajustável	91,5 a 126 cm
Profundidade	40,98 cm
Peso líquido	17 kg
Cor / Acabamento	Preto (vidro preto)
Número de velocidades	3 velocidades + 1 modo intensivo
Fluxo de ar velocidade min	285 m³/h
Fluxo de ar velocidade máx	460 m³/h
Fluxo modo intensivo	600 m³/h
Nível sonoro velocidade min	50 dB
Nível sonoro velocidade máx	62 dB
Nível sonoro modo intensivo	68 dB
Potência do motor	210 W
Pressão máxima	455 Pa
Iluminação	LED 5,7 W
Filtros de gordura	2 filtros de alumínio laváveis na máquina de lavar louça
Filtro de carvão	Incluído (ref. ECFB02, para recirculação)
Diâmetro do conduíte de exaustão	150 mm
Comandos	Táteis
Classe energética	C
Consumo anual de referência	103,3 kWh/ano
Classe de eficiência de iluminação	A
Classe de exaustão de fluidos	D
Classe de filtração de gorduras	F
Função Hob2Hood	Sim (acoplamento automático com placa Electrolux)

Perguntas frequentes - LFV429K ELECTROLUX

Como funciona a tecnologia Hob2Hood no LFV429K?

A função Hob2Hood permite que o exaustor se conecte automaticamente aos fogões Electrolux compatíveis. O exaustor detecta o nível de aquecimento do fogão e ajusta sua velocidade de aspiração em conformidade, sem intervenção manual. Este sistema é totalmente transparente para o usuário e permanece ativo em permanência quando os dois aparelhos estão acoplados.

Como limpar os filtros de gordura do LFV429K?

O exaustor está equipado com 2 filtros de gordura de alumínio removíveis. Eles podem ser colocados na máquina de lavar louça (programa normal) ou limpos à mão com água morna e sabão. Recomenda-se uma limpeza mensal, dependendo da intensidade de uso. Reinserir até ouvir o clique de travamento após a secagem completa.

Quando e como substituir o filtro de carvão ativado?

No modo recirculação, o filtro de carvão (referência ECFB02) deve ser substituído aproximadamente a cada 3 a 4 meses, dependendo do uso. Ele não pode ser limpo na máquina de lavar louça e não é reutilizável. Uma luz indicadora no exaustor sinaliza quando a manutenção é necessária.

O LFV429K pode operar em modo recirculação sem exaustão externa?

Sim, o LFV429K pode funcionar em modo recirculação graças ao filtro de carvão ativado fornecido (ref. ECFB02). O ar filtrado é então reinjetado na cozinha. Este modo requer uma substituição regular do filtro de carvão para manter sua eficácia.

Qual diâmetro de duto prever para a instalação?

O LFV429K requer um duto de exaustão de 150 mm de diâmetro. Um duto de diâmetro inferior reduziria o desempenho de aspiração e aumentaria o nível de ruído. Planeje um trajeto o mais curto e direto possível para o exterior.

A luz indicadora de saturação dos filtros acendeu: o que fazer?

Esta luz indica que os filtros de gordura devem ser limpos, ou que o filtro de carvão deve ser substituído (em modo recirculação). Após a limpeza ou substituição, reinicialize a luz mantendo o botão dedicado pressionado por 3 segundos. Consulte o manual para o procedimento exato.

A que altura instalar o LFV429K acima do fogão?

A altura mínima recomendada é de 65 cm acima de um fogão elétrico e de 75 cm acima de um fogão a gás. A chaminé telescópica do exaustor ajusta-se entre 91,5 e 126 cm de altura total para se adaptar a diferentes configurações de cozinha.

O exaustor está mais barulhento que o normal: quais possíveis causas?

Um ruído anormal pode ser devido a filtros de gordura obstruídos (devem ser limpos imediatamente), a um duto de exaustão muito estreito ou tortuoso, ou a um corpo estranho no ventilador. Verifique também se o exaustor está corretamente fixado na parede e se todos os parafusos de montagem estão bem apertados.

A iluminação LED não funciona mais: o que fazer?

Verifique primeiro se o botão de iluminação responde (toque breve). Se os LEDs permanecerem apagados, corte a alimentação elétrica por 30 segundos e depois reconecte. O módulo LED do LFV429K não é substituível pelo usuário: em caso de falha persistente, contate o suporte técnico da Electrolux.

O painel de toque não responde mais: como reinicializar?

Corte a alimentação elétrica do exaustor (disjuntor ou tomada) por 30 segundos, depois reconecte. Certifique-se de que nenhum líquido ou resíduo de gordura está cobrindo a superfície de toque. Se o problema persistir, contate o serviço pós-venda da Electrolux.

O LFV429K funciona com fogões de outras marcas?

Sim, o exaustor funciona em modo manual com qualquer fogão. As 3 velocidades e o modo intensivo são controlados através do painel de toque. A função Hob2Hood ativa-se apenas com fogões Electrolux compatíveis.

Qual é o consumo elétrico do LFV429K?

O LFV429K é classificado como classe energética C com um consumo anual de referência de 103,3 kWh/ano. A potência absorvida pelo motor é de 210 W. A iluminação LED de 5,7 W contribui para a classe de eficiência luminosa A.

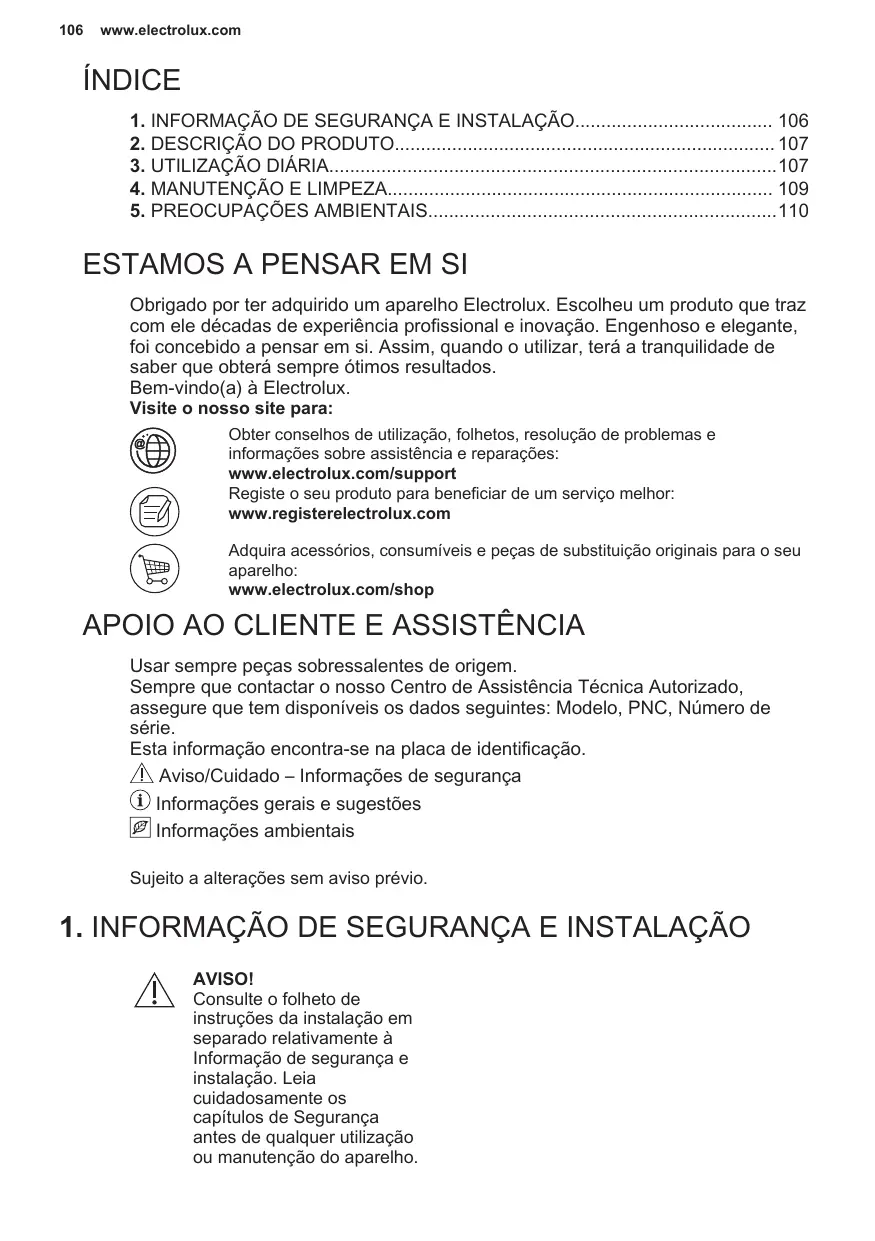

MANUAL DE UTILIZADOR LFV429K ELECTROLUX

ATENCIONALCLIENTEYSERVICIO

1. INFORMAÇÃO DE SEGURANÇE INSTALAÇÃO 106
   2.DESCRIÇÃO DO PRODUTO 107
2. UTILIZACAO DIARIA 107
3. MANUTENÇA E LIMPEZA 109
4. PREOCUPAÇÖES AMBIENTAIS 110

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiencia professional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizes, tera a tranquilidade de saber que obterá sempre olimos resultados.

Bem-vindo(a) à Electrolux.

Visite o loro site para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.electrolux.com/support

Registe o seu produits para beneficiar de um service melhor:

www.registerelectrolux.com

Adquiras accesórios, consumveis e peças de substituição originais para o seu aparecido:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o mesmo Centro de Assistência Tecnica Autorizzato, assegure que tem disponível os dados seguides: Modelo, PNC,Numero de série.

Esta informaçãoenhastra-se na placade identificacao.

Aviso/Cuidado - Informações de seguranca
① Informações geralis e sugestões
Informações ambientais

Sujeto a alteracoes sem aviso precedo.

1. INFORMAÇÃO DE SEGURANÇA E INSTALAÇÃO

AVISO!

Consulte o folheto de instruções da instalação em分开o relativamente à Informação de segurar e instalação. Leia cuidadosamente os capítulos de Segurânia antes de qualquer Utilização ou manutençao do aparelho

2. DESCRIÇÃO DO PRODUTO

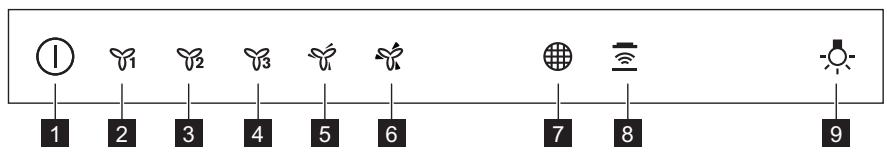

2.1 Descrição geral do paine de controlo

	Função	Descrição
1	Ligado/Desligado	Liga e des Liga o exaustor.
2	Primeira velocidade	O motor muda para o primeiro;nível de velocidade.
3	Segunda velocidade	O motor muda para o segundo;nível de velocidade.
4	Terceira velocidade	O motor muda para o terceiro;nível de velocidade.
5	Velocidade Tmaxima	O motor muda para o;nível maior do velocidade.
6	Impulso de velocidade	O motor muda para o;nível maior do velocidade.O aparecido voltà à regulação anterior ao fim de 5minutos.
7	Notificação do FILTER	Lembra que é necessário substituir ou limpar o filtrode carvão e limpar o filtrórgordura.
8	Hob?Hood	Indicador da função para controlar o exaustor apartir da plac.
9	Lâmpada	Liga e des Liga as luzes.

3. UTILIZÇÃO DIÁRIA

3.1 Utilizar o exaustor

Verifique a velocidade recomendada naabela segunte.

Y1	quando aquecer alimentos ou cozinhoar em ta-chos tapados.
Y2	quando cozinhoar em tachos tapados em varías zonas de aquecimento ou varíos queimadores e quando fritar lentamente.
Y3	quando cozer e fritar grandes quantidades de algo-mentos em tachos destapados ou quando cozi-hnar em varías zonas de aquecimento ou varíos queimadores.
e	quando cozer e fritar grandes quantidades de algo-mentos com很大的 humididade em tachos destapa-dos.

É recomendáveldeeriar o exaustorafuncionar durante circa de 15 minutos après o fim dos cofinhados.

O paine de commandos é um\ campo de sensor. Toque\ nos sintolos durante 1\ segundo para ativar as\ funções.

Operar o exaustor:

1. Ligue o aparelho premindo o*simbolo ①

Pode ahora ativar as funções.
2. Toque no símbolo para ativar a funcão.
3. Se necessário, toque no símbolo da luz para iluminar a superficie para cozinhar.

Para desativar o aparelho, prima novamente o*simbolo ①

3.2 Hob²Hood funcão

É uma funciona automática que liga a placá a um exaustor. A placá comunica com o exaustor através de um sinal de infravernelhos. A velocidade da ventoinha é definida automaticamente em funcão do modo deestrionamento da placá e da temperatura do tacho mais quente. Não é possivel controlar manualmente a ventoinhautilizando a placámanualmente. A funcão pode ser ativada a partir do painel da placá.

Para obter mais informacoes sobre como usar a funcao, consulte o manual do'utilizar da plac.

3.3 Ativar a velocidade maxima do motor

Quando tocar em , a velocidademaxima do motor é selecionada e

mantida durante 8关键时刻. Após esse tempo, o aparecido volta à regulação de velocidade anterior.

Quando a funcao está ativa, um toque adiconal em não tem qualquer efeito.

3.4 Notificacoes do filtro

OAlarmede fiotlermbraque ne necessario substituor ou limpar o filtrode carvao e limpar o filtrode gordura.O indicatorodfrotestáceos durante 30segundosefornecessariolimparofiltrodgordura.Oindicatorodfrotipisca durante30segundosefornecessario substituorou limparo filtrode carvao.

Consultar a secção sobre a limpeza do FILTER de gordura no capítulo sobreeguardados e limpeza.

Consultar a sequção da limpeza ou substituição do过滤 de carvão no capítulo cuidados e limpeza.

Tocar em durante 3hhos para redefineir a funcao.

Como ativar ou desativar a funcao:

1. Interruptor no paine de controlo.
2. Verificar se os simbolos ficam brancos.
3. Tocar em durante 3segundos para ativar a funcao.

O*simbolo do filtropisca cinco vezes quando afuncaoforativada.

1. Tocar em durante 3 segundos para ativar a funcao.

Se a funcao estiver desativada, o icono do filtro acende-se durante 4 segundos.

Agentes de limpeza	Não use Produtos de limpeza abrasivos nem esfregões. Limpe a superficie do aparelho com um pano macio com água quente e um detergente suave
	DepoS de cozinho, algumas partes do aparelho podem ficar quen-tes. Para evitar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.
	Limpe manchas com um detergente suave.
Mantenha o exaustor limpo	Limpe o aparelho e os filtros de gordura todos os meses. Limpe cuidadosamente a gordura do interior e dos filtros de gordura. A Accumulação de gordura ou outros resíduos pode provocar incêndios. Siga as instruções para limpar os acessórios quando a notificationsão do filtrlo estiver ativada. Consulte “Notificação do filtrlo” no capítulo “Utilização diária”.
	Os filtros de gordura podem ser lavados numa boaquina de lavar a loça. Programa a boaquina de lavar loça para um ciclo curto com tempe-ratura baixa. O filtró de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.
Filtro de car-vão	O tempo de saturação do filtró de carvão depende dos想不到 de co-zinhados e da frequência de limpeza do filtró de gordura.

4.2 Como limpar o FILTER de gordura

Os filtros está montados com grampos e pinos no lado oposto.

Como limpar o除外:

1. Premir o Manipulo dos gramos de fixação no poinl do filtr, por baixo do exaustor.

1. Inclinar ligeiramente para boa a parte da fronte dorosso e depois puxar.

Repetir os vais primeiros passos em todos osimentos.

1. Lavar os filtros com uma esponja e um detergente não abrasivo, ou na boa da lavar loça.

Programar a boa de lavar loça para um ciclo curto a temperatura baixa. O过滤 de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparecido.

1. Para instalar os filtros, efetuar os doit primeiros passos pela ordem inversa.

Repetir把这些 passos em todos os filtros, se aplicável.

4.3 Substituir o FILTER de carvão

O filtró de carvas tem de ser substituido quando o alarme do filtró acender.

Consulte a�� de notificationao doimento no capitulo "Utilizationa diaria" para mais informacoes sobre a��.

AVISO!

O过滤de carvao NAO podeser lavado!Nao é possivelregenerar o过滤!

Para substituir o FILTER de carvão:

1. Retire os filtros de gordura do aparelho.
   Consulte a secção "Limar o FILTER de gordura" neste capítulo.

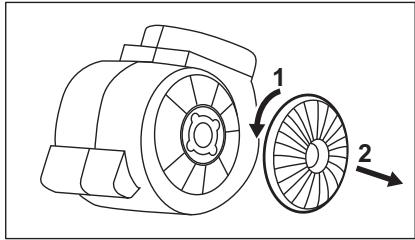

2. Rode o filtrno sentido anti-horario (1) e(before puxe-o (2).

Para instalar os filtros, execute os*** mesmos passos pela ordem inversa.

4.4 Substituir a lampada

Este aparelho é fornecido com uma lampada LED e equipoamento de controlo separado (controlador LED). Estas peçasapanas poderaser substituidas por um的技术o.Em caso de qualquer avaria, consulte "Assistencia" no capitulo "Instruções de seguranca".

5. PREOCUPAÇÉS AMBIENTAIS

Recycle os materiais que aparecem o simbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a Saúde Pública atravês da reciclagem dos(APARALHOS ELETRICOs e ELECTRONicos. NAO elimine os(APARALHOS que tenham o

simpilo juntamente com os resíduos dométricos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.
