LFV429K - Dunstabzugshaube ELECTROLUX - Kostenlose Bedienungsanleitung

Typ	Schräge Wanddekoration Haube (Glas)
Breite	89,8 cm
Verstellbare Kaminhöhe	91,5 bis 126 cm
Tiefe	40,98 cm
Nettogewicht	17 kg
Farbe / Ausführung	Schwarz (schwarzes Glas)
Anzahl der Geschwindigkeiten	3 Geschwindigkeiten + 1 Intensivmodus
Luftstrom minimale Geschwindigkeit	285 m³/h
Luftstrom maximale Geschwindigkeit	460 m³/h
Luftstrom Intensivmodus	600 m³/h
Geräuschpegel minimale Geschwindigkeit	50 dB
Geräuschpegel maximale Geschwindigkeit	62 dB
Geräuschpegel Intensivmodus	68 dB
Motorleistung	210 W
Maximaler Druck	455 Pa
Beleuchtung	LED 5,7 W
Fettfilter	2 spülmaschinenfeste Aluminiumfilter
Kohlefilter	Inklusive (Ref. ECFB02, zur Umluft)
Abluftrohrdurchmesser	150 mm
Bedienung	Touch
Energieklasse	C
Jährlicher Energieverbrauch	103,3 kWh/Jahr
Beleuchtungseffizienzklasse	A
Fluideffizienzklasse	D
Fettfiltereffizienzklasse	F
Funktion Hob2Hood	Ja (automatische Verbindung mit Electrolux Kochfeld)

Häufig gestellte Fragen - LFV429K ELECTROLUX

Wie funktioniert die Hob2Hood-Technologie auf der LFV429K?

Die Funktion Hob2Hood ermöglicht es der Dunstabzugshaube, sich automatisch mit den kompatiblen Kochfeldern von Electrolux zu verbinden. Die Haube erkennt den Heizgrad des Kochfelds und passt ihre Absauggeschwindigkeit entsprechend an, ohne manuelles Eingreifen. Dieses System ist für den Benutzer vollständig transparent und bleibt dauerhaft aktiv, wenn die beiden Geräte gekoppelt sind.

Wie reinigt man die Fettfilter des LFV429K?

Die Haube ist mit 2 abnehmbaren Aluminium-Fettfiltern ausgestattet. Sie sind spülmaschinengeeignet (Standardprogramm) oder können von Hand mit warmem Seifenwasser gereinigt werden. Eine monatliche Reinigung wird je nach Nutzungsintensität empfohlen. Setzen Sie die Filter nach vollständiger Trocknung wieder ein, bis das Einrastgeräusch zu hören ist.

Wann und wie wird der Aktivkohlefilter ersetzt?

Im Umluftmodus muss der Aktivkohlefilter (Referenz ECFB02) je nach Nutzung etwa alle 3 bis 4 Monate ersetzt werden. Er ist nicht spülmaschinengeeignet und nicht wiederverwendbar. Eine Kontrollleuchte an der Haube signalisiert, wann eine Wartung erforderlich ist.

Kann die LFV429K im Umluftbetrieb ohne Außenabluft arbeiten?

Ja, die LFV429K kann im Umluftbetrieb mit dem mitgelieferten Aktivkohlefilter (Ref. ECFB02) betrieben werden. Die gefilterte Luft wird dann in die Küche zurückgeführt. Dieser Modus erfordert einen regelmäßigen Austausch des Aktivkohlefilters, um seine Wirksamkeit zu erhalten.

Welchen Durchmesser sollte das Abluftrohr für die Installation haben?

Die LFV429K erfordert ein Abluftrohr mit einem Durchmesser von 150 mm. Ein Rohr mit kleinerem Durchmesser würde die Absaugleistung verringern und den Geräuschpegel erhöhen. Planen Sie einen möglichst kurzen und direkten Weg nach außen.

Die Filter-Sättigungsanzeige leuchtet auf: Was tun?

Diese Anzeige weist darauf hin, dass die Fettfilter gereinigt oder der Aktivkohlefilter (im Umluftbetrieb) ersetzt werden muss. Nach der Reinigung oder dem Austausch setzen Sie die Anzeige zurück, indem Sie die entsprechende Taste 3 Sekunden lang gedrückt halten. Konsultieren Sie das Handbuch für das genaue Verfahren.

In welcher Höhe sollte die LFV429K über dem Kochfeld installiert werden?

Die empfohlene Mindesthöhe beträgt 65 cm über einem Elektrokochfeld und 75 cm über einem Gaskochfeld. Der Teleskopkamin der Haube kann zwischen 91,5 und 126 cm Gesamthöhe eingestellt werden, um sich an verschiedene Küchenkonfigurationen anzupassen.

Die Haube ist lauter als gewöhnlich: Was könnten die möglichen Ursachen sein?

Ein ungewöhnliches Geräusch könnte auf verstopfte Fettfilter (sofort zu reinigen), ein zu enges oder zu verwinkeltes Abluftrohr oder einen Fremdkörper im Ventilator hinweisen. Überprüfen Sie auch, ob die Haube korrekt an der Wand befestigt ist und alle Montageschrauben fest angezogen sind.

Die LED-Beleuchtung funktioniert nicht mehr: Was tun?

Überprüfen Sie zunächst, ob der Beleuchtungsschalter reagiert (kurzer Druck). Wenn die LEDs aus bleiben, schalten Sie die Stromversorgung 30 Sekunden lang aus und dann wieder ein. Das LED-Modul der LFV429K ist vom Benutzer nicht austauschbar: Bei anhaltenden Problemen wenden Sie sich an den Electrolux-Kundendienst.

Das Touchpanel reagiert nicht mehr: Wie kann man es zurücksetzen?

Schalten Sie die Stromversorgung der Haube (Leistungsschalter oder Wandsteckdose) für 30 Sekunden aus und dann wieder ein. Stellen Sie sicher, dass keine Flüssigkeit oder fetthaltige Rückstände die Touch-Oberfläche bedecken. Wenn das Problem weiterhin besteht, wenden Sie sich an den Electrolux-Kundendienst.

Funktioniert die LFV429K mit Kochfeldern anderer Marken?

Ja, die Haube funktioniert im manuellen Modus mit jedem Kochfeld. Die 3 Geschwindigkeitsstufen und der Intensivmodus werden über das Touchpanel gesteuert. Die Hob2Hood-Funktion wird nur mit den kompatiblen Kochfeldern von Electrolux aktiviert.

Wie hoch ist der Stromverbrauch der LFV429K?

Die LFV429K ist in der Energieeffizienzklasse C eingestuft mit einem jährlichen Referenzverbrauch von 103,3 kWh/Jahr. Die vom Motor aufgenommene Leistung beträgt 210 W. Die LED-Beleuchtung von 5,7 W trägt zur Lichtausbeute-Klasse A bei.

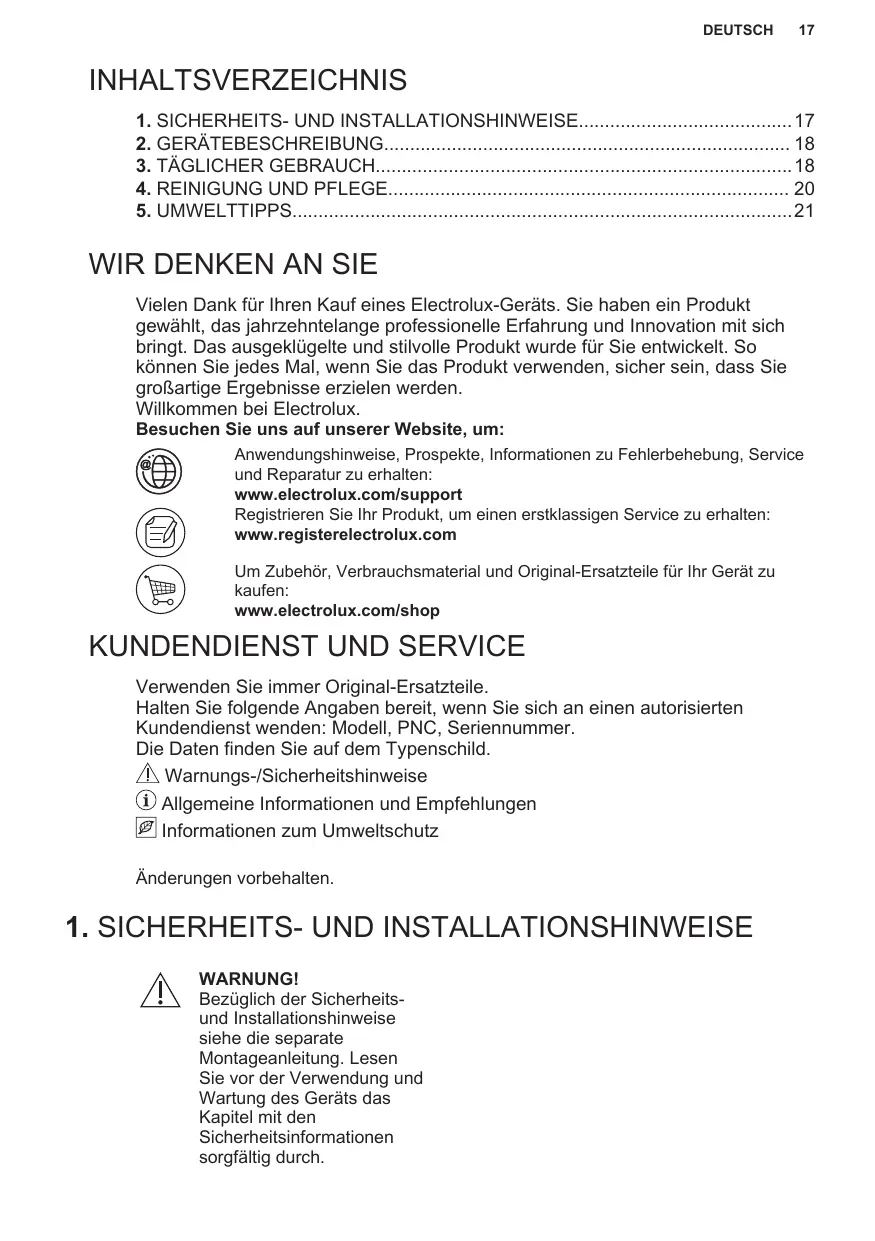

BEDIENUNGSANLEITUNG LFV429K ELECTROLUX

1. SICHERHEITS- UND INSTALLATIONSHINWEISE 17
   2.GERATEBESCHREIBUNG. 18
2. TÄGLICHER GEBRAUCH 18
3. REINIGUNG UND PFLEGE 20
   5.UMWELTTIPPS 21

WIR DENKEN AN SIE

Vielen Dank für ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklugelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jeder Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten: www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warning-/Sicherheitshinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITS- UND INSTALLATIONSHINWEISE

WARNING!

Bezüglich der Sicherheits- und Installationshinweise siehe die separate

Montageanleitung. Lesen

Sie vor der Verwendung und

Wartung des Geräts das

Kapitel mit den

Sicherheitsinformationen

sorgfältig durch.

2. GERÄTEBESCHREIBUNG

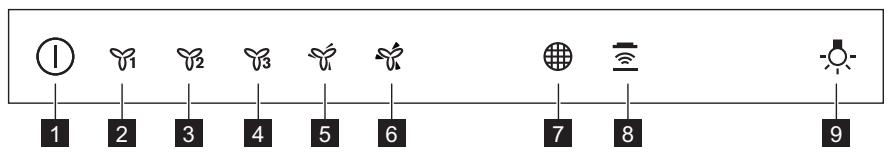

2.1 Überblick - Bedienfeld

	Funktion	Beschreibung
1	Ein / Aus	Ein- und Ausschalten der Abzugshaube.
2	Erste Geschwindigkeit	Der Motor schaltet auf die ersten Geschwindigkeits-stufe.
3	Zweite Geschwindigkeit	Der Motor schaltet auf die zweite Geschwindigkeits-stufe.
4	Dritte Geschwindigkeit	Der Motor schaltet auf die dritte Geschwindigkeits-stufe.
5	Maximale Geschwindig-keit	Der Motor schaltet auf die höchste Geschwindig-keitsstufe.
6	Geschwindigkeitsschub	Der Motor schaltet auf die höchste Geschwindig-keitsstufe. Nach 5 Minuten kehrt das Gerät zur vori-gen Einstellung zurück.
7	Filterbenachrichtigung	Erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen.
8	Hob²Hood	Anzeige der Funktion, mit der die Abzugshaube vom Kochfeld aus gesteuert werden kann.
9	Lampe	Ein- und Ausschalten der Beleuchtung.

3. TÄGLICHER GEBRAUCH

3.1 Verwenden der Abzugshaube

Entnehmen Sie die empfohlene Geschwindigkeit aus der Tabelle unten.

Y1	Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln.
Y2	Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanfes Braten.
Y3	Kochen und Braten von großen Speisemengen ohne Deckel, Kochen auf mehreren Kochzonen oder Brennern.
und	Kochen und Braten von großen Speisemengen ohne Deckel, hohe Luftfeuchtigkeit.

Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwa 15 Minuten lang laufen zu halten.
i Das Bedienfeld ist ein Sensorfeld. Zum Einschalten der Funktionen berühren Sie die Symbole 1 Sekunde lang.

Bedienen der Abzugshaube:

1. Zum Einschalten des Geräts drucken Sie auf das Symbol ①. Zeit zuonen Sie die Funktionen einschalten.
2. Zum Einsatzen der Funktion berühren Sie das Symbol.
3. Bei Bedarf drucken Sie das Lichtsymbol, um den Kochbereich zu beleuchten.

Zum Ausschalten des Geräts drücken Sie erneut auf das Symbol ①.

3.2 Hob²Hood - Funktion

These automatisches Funktion verbindet das Kochfeld mit einer Dunstabzugshaube. Das Kochfeld und die DunstabzugshaubeCOMMUNIZIEREN mit Hilfe von Infrarotsignalen.Die Geschwindigkeit des Lufters wird automatisch eingestellt. Sie richtet sich nach dem eingestellen Modus und der Temperatur des heiBsten Kochgeschirrs auf dem Kochfeld. Sie konnen das Geblase auch manuell auf dem Bedienfeld des Kochfels einstellen. Die Funktion kann vom Bedienfeld des Kochfels aktiviert werden.

Weitere Informationen zurutzung der Funktion findesie in derGebrauchsanleitung desKochfelds.

3.3 Einschalten der maximalen Motorgeschwindigkeit

Wenn Sie berühren schaltet sich die maximale Motorgeschwindigkeit für 8 Minuten ein. Nach dieser Zeit kehrt das Gerät zur vorgen Geschwindigkeitseinstellung zurück.

Wenn die Funktion eingeschaltet ist, hat die erneute Berührung von keine Auswirkungen.

3.4 Filterbenachrichtigung

Der Filteralarm erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen. Die Filteranzeige leuchtet 30 Sekunden, wenn der Fettfilter gereinigt werden muss. Die Filteranzeige blinkt 30 Sekunden, wenn der Kohlefilter ausgetauscht oder gereinigt werden muss.

Siehe „Reinigen des Fettfilters“ im Kapitel „Reinigung und Pflege“.

Siehe „Reinigen des Kohlefilters“ oder „Austauschen des Kohlefilters“ im Kapitel „Reinigung und Pflege“.

Berühren Sie zum Zurücksetzen der Funktion 3 Sekunden lang.

Ein- oder Ausschalten der Funktion:

1. Schalten Sie das Bedienfeld ein.
2. Vergewissern Sie sich, dass die Symbole weiß leuchten.
3. Berühren Sie zum Einsatzen der Funktion 3 Sekunden lang.

Wenn die Funktion eingeschaltet ist, blinkt das Filtersymbol fünfmal.

1. Berühren Sie zum Ausschalten der

Funktion 3 Sekunden lang.

Wenn die Funktion ausgeschaltet ist, wird das Filtersymbol 4 Sekunden lang angezeigt.

4. REINIGUNG UND PFLEGE

4.1 Hinweise zur Reinigung

Reinigungsmittel	Keine Scheuermittel und Bürsten verwenden. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräte-oberfläche.
	Nach dem Kochvorgang können einige Teile des Geräts heißt sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden.
	Reinigen Sie Flecken mit einem milden Reinigungsmittel.
Halten Sie die Dunstabzugs-haube sauber.	Reinigen Sie das Gerät und die Fettfilter einmal im Monat. Reini-gen Sie den Innenraum und die Fettfilter sorgfältig von Fett. Fettansammlungen oder andere Speisereste konnten einen Brand verur-sachen. Befolgen Sie die Anweisungen zur Reinigung des Zubehörns, wenn die Filterbenachrichtigung eingeschaltet ist. Siehe Filterbenachrich-tigung im Kapitel Tätiglicher Gebrauch.
	Fettfilter konnen im Geschirrspüler gespüt werden. Dazu muss der Geschirrspüler auf einen kurzen Spülgang mit nied-riger Temperatur eingestellt werden. Am Fettfilter konnen Verfür-bungen auftreten, diese beeinträchtigen die Leistung des Geräts je-doch nicht.
Kohlefilter	Der Zeitpunkt der Sättigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters.

4.2 Reinigen des Fettfilters

Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

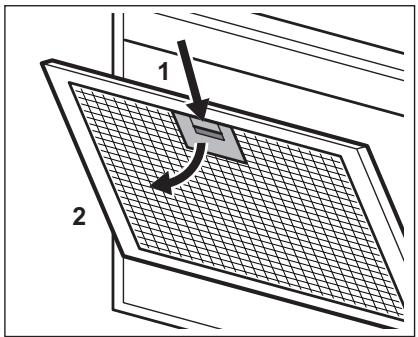

Reinigen des Filters:

1. Drücken Sie den Griff der Befestigungsklammer an der

Filtertafel unterhalb der Dunstabzugshaube.

1. Neigen Sie die Vorderseite des Filtersleitung nach unten undziehen Sieihn Heraus.
   Wiederholen Sie die beiden ersten Schritte für alle Filter.
2. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spülmaschine.

Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter konnen Verfährbungen auftreten; diese beeinträchtigen die Leistung des Geräts jeder nicht.

1. Zum erneuten Einbau des Filters befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge. Wiederholen Sie ggf. die Schritte für alle Filter.

4.3 Austauschen des Kohlefilters

Der Kohlefilter muss ausgetauscht werden, wenn der Filteralarm leuchtet.

5. UMWELTTIPPS

Recycleln Sie Materialien mit dem

Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. RecycleIn Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Siehe Filterbenachrichtigung im Kapitel Täglicher Gebrauch bezüglich weiterer Informationen zu dieser Funktion.

WARNING! Der Kohlefilter kann NICT gewaschen werden! Der Filter kann nicht regeneriert werden!

Austauschen des Kohlefilters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.
   Siehe „Reinigen des Fettfilters" in thisem Kapitel.
2. Drehen Sie den Filter gegen den Uhrzeigersinn (1) undziehen Sie ihn hers 2

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

4.4 Austauschen der Lampe

Dieses Gerät wird mit einer LED-Lampe und separatem Steuergerät (LED-Treiber) gefeliefert. Diese Teile können nur von einem Techniker ausgetauscht werden. Im Falle einer Störung siehe unter „Service" im Kapitel „Sicherheitsanweisungen".

Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrerörtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
