Tüüp	Seinapealne dekoratiivne kaldega õhupuhasti (klaas)
Laius	89,8 cm
Kõrguse reguleerimine	91,5 kuni 126 cm
Sügavus	40,98 cm
Netokaal	17 kg
Värv / Viimistlus	Must (must klaas)
Kiiruste arv	3 kiirust + 1 intensiivne režiim
Õhuvoolu maht min kiirusel	285 m³/h
Õhuvoolu maht max kiirusel	460 m³/h
Intensiivrežiimi õhuvool	600 m³/h
Müratase min kiirusel	50 dB
Müratase max kiirusel	62 dB
Müratase intensiivrežiimil	68 dB
Mootori võimsus	210 W
Maksimaalne rõhk	455 Pa
Valgustus	LED 5,7 W
Rasvafiltrid	2 nõudepesumasinas pestavat alumiiniumfiltrit
Söefilter	Komplektis (viide ECFB02, taaskasutuseks)
Väljalasketoru läbimõõt	150 mm
Juhtimine	Puutetundlik
Energiamärgis	C
Aastane energiakulu	103,3 kWh/aastas
Valgustuse tõhususklass	A
Vedelike väljastusklass	D
Rasvafiltreerimise klass	F
Funktsioon Hob2Hood	Jah (automaatne ühendus Electrolux pliidiplaadiga)

Korduma kippuvad küsimused - LFV429K ELECTROLUX

Kuidas töötab LFV429K Hob2Hood tehnoloogia?

Funktsioon Hob2Hood võimaldab kubul automaatselt ühendada Electroluxi pliidiplaatidega. Kubu tuvastab pliidiplaadi kuumusastme ja kohandab vastavalt oma imamiskiirust, ilma manuaalse sekkumiseta. See süsteem on kasutajale täiesti läbipaistev ja jääb püsivalt aktiivseks, kui mõlemad seadmed on ühendatud.

Kuidas puhastada LFV429K rasvafiltreid?

Kubul on eemaldatavad 2 alumiiniumist rasvafiltrit. Neid on võimalik pesta nõudepesumasinas (tavaline programm) või käsitsi sooja seebiveega. Soovitatav on igakuine puhastamine vastavalt kasutusintensiivsusele. Asetage need pärast täielikku kuivamist uuesti kohale, kuni kuulete lukustusklõpsu.

Millal ja kuidas asendada aktiivsöefilter?

Ringluse režiimis tuleb aktiivsöefilter (viide ECFB02) asendada umbes iga 3-4 kuu tagant, sõltuvalt kasutusest. Seda ei tohi pesta nõudepesumasinas ja see ei ole korduvkasutatav. Kubu valgusindikaator annab märku, millal hooldus on vajalik.

Kas LFV429K saab töötada ringluse režiimis ilma väljaventilatsioonita?

Jah, LFV429K saab töötada ringluse režiimis tänu kaasaantud aktiivsöefiltrile (viide ECFB02). Filtreeritud õhk juhitakse siis uuesti kööki. See režiim nõuab aktiivsöefiltri regulaarset asendamist, et säilitada selle tõhusus.

Millist toru läbimõõtu on paigaldamiseks vaja?

LFV429K nõuab 150 mm läbimõõduga väljatõmmetoru. Väiksema läbimõõduga toru vähendaks imamisvõimet ja suurendaks müra taset. Planeerige võimalikult lühike ja sirge tee väliskeskkonda.

Filtrite küllastusindikaator süttis: mida teha?

See indikaator näitab, et rasvafiltrid tuleb puhastada või et aktiivsöefilter tuleb asendada (ringluse režiimis). Pärast puhastamist või asendamist lähtestage indikaator, hoides pühendatud nuppu all 3 sekundit. Täpse protseduuri leiate kasutusjuhendist.

Millisele kõrgusele peaks LFV429K paigaldama pliidi kohale?

Soovitatav minimaalne kõrgus on 65 cm elektripliidi ja 75 cm gaasipliidi kohal. Kubu teleskooptoru reguleerib kogukõrgust vahemikus 91,5 kuni 126 cm, et kohanduda erinevate köögikonfiguratsioonidega.

Miks on kubu tavalisest mürarikkam: võimalikud põhjused?

Ebatavaline müra võib tekkida ummistunud rasvafiltritest (puhastada kohe), liiga kitsast või keerulisest väljatõmmetorust või ventilaatorisse sattunud võõrkehast. Kontrollige ka, et kubu oleks seinale õigesti kinnitatud ja kõik kinnituspoldid oleksid korralikult pingutatud.

LED-valgustus ei tööta enam: mida teha?

Kontrollige kõigepealt, kas valgustusnupp töötab (lühi vajutus). Kui LED-id jäävad kustutuks, katkestage toide 30 sekundiks ja lülitage uuesti sisse. LFV429K LED-moodulit kasutaja ei saa asendada: püsiva rikke korral võtke ühendust Electroluxi hooldusteenusega.

Puuteplaat ei reageeri enam: kuidas lähtestada?

Katkestage kulu elektritoide (kaitselüliti või seinapistik) 30 sekundiks, seejärel lülitage see uuesti sisse. Veenduge, et puutepinda ei kataks vedelik ega rasvajäägid. Kui probleem püsib, võtke ühendust Electroluxi järelteenindusega.

Kas LFV429K töötab teiste tootjate pliitidega?

Jah, kubu töötab manuaalrežiimis mis tahes pliidiplaadiga. Kolm kiirust ja intensiivrežiim on juhitavad puuteplaadi kaudu. Hob2Hood funktsioon aktiveerub ainult Electroluxi ühilduvate pliidiplaatidega.

Milline on LFV429K elektritarbimine?

LFV429K kuulub energiaklassi C ja selle aastane võrdlustarbimine on 103,3 kWh/aastas. Mootori tarbitav võimsus on 210 W. LED-valgustus 5,7 W aitab kaasa valgustõhususe klassile A.

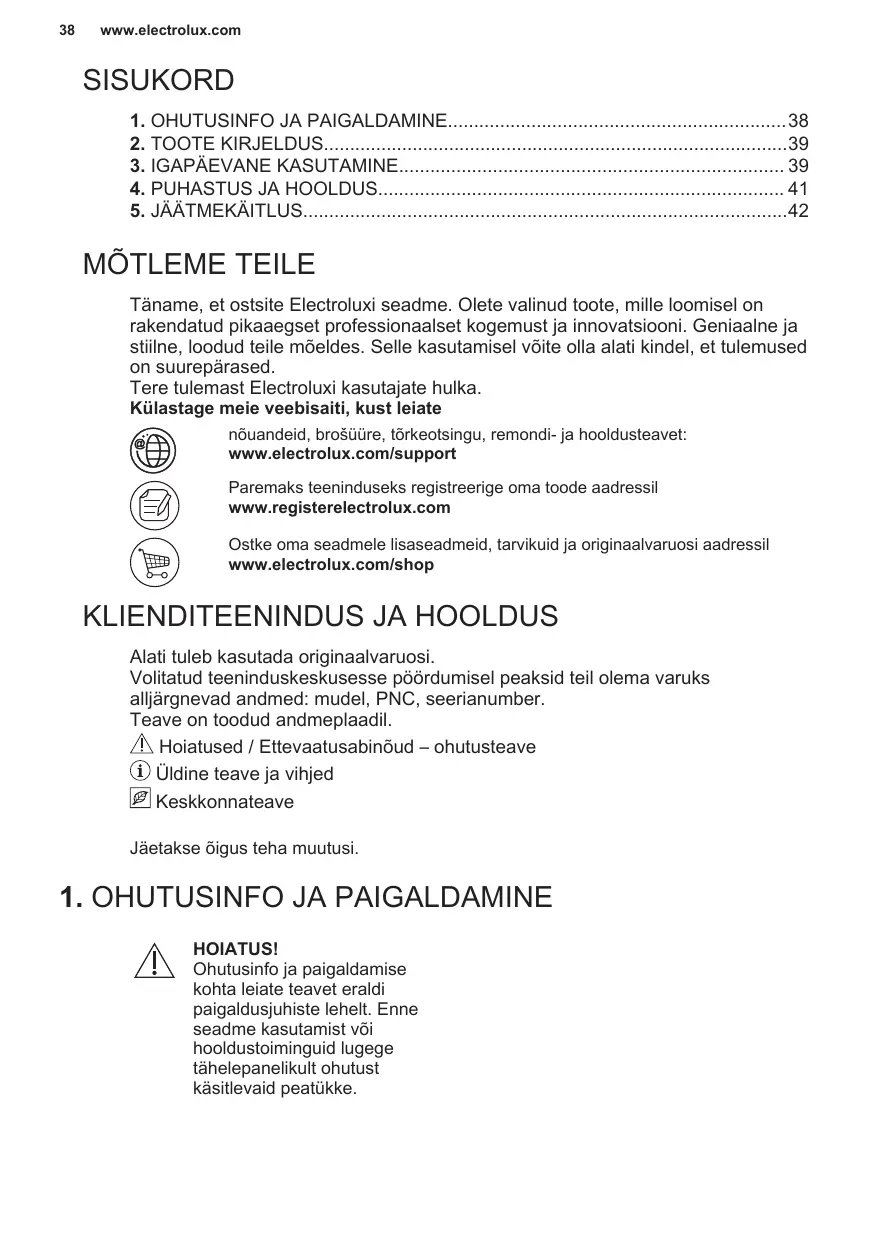

KASUTUSJUHEND LFV429K ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stiilne, loodud teile mõeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

nõuandeid, brošüüre, tõrkeotsingut, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

⬆ Hoiatused / Ettevaatusabinõud - ohutusteave

① Üldine teave ja vihjed

Keskkonnateave

Jäetakse õigus teha muudatusi.

1. OHUTUSINFO JA PAIGALDAMINE

HOIATUS!

Ohutusinfo ja paigaldamise kohta leiate teavet eraldi paigaldusjuhiste lehelt. Enne seadme kasutamist või hooldustoiminguid lugege tähelepanelikult ohutust käsitlevaid peatükke.

2. TOOTE KIRJELDUS

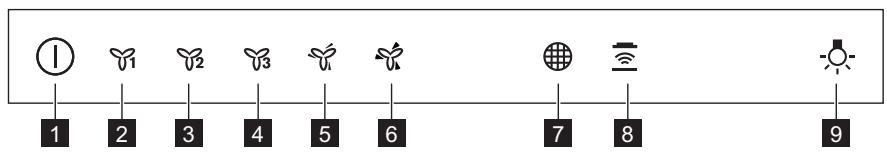

2.1 Juhtpaneeli ülevaade

	Funktsion	Kirjeldus
1	Sisse/välja	Lülitab ðhupuhasti sisse ja välja.
2	Esimene kiirus	Mootor lülitub esimesele kiirusele.
3	Teine kiirus	Mootor lülitub teisele kiirusele.
4	Kolmas kiirus	Mootor lülitub kolmandale kiirusele.
5	Maksimumkiirus	Mootor lülitub maksimumkiirusele.
6	Kiiruse suurendamine	Mootor lülitub maksimumkiirusele. 5 minuti pärast lülitub seade uuesti eelmisele sätttele.
7	Filtri märguanne	Tuletab meelde, et söefilter tuleb asendada või pu-hastada ja rasvafilter tuleb puhastada.
8	Hob²Hood	Pliidi kaudu ðhupuhasti kasutamise funktsiooni indi-kaator.
9	Lamp	Lülitab valgustuse sisse ja välja.

3. IGAPÄEVANE KASUTAMINE

3.1 Õhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

γ1	Toidu kuumutamisel kaanetatud potiga.
γ2	Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, ørn praedimine.
γ3	Keetmine ja suuremate koguste praedimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.
ja	Keetmine ja suuremate koguste praedimine ilma kaaneta, suur niiskus.

Soovitatav on jätta pärast küpsetamist õhupuhasti tööle ligikaudu 15 minutiks.

Juhtpaneel on sensorväli. Puudutage sümboleid 1 sekund, et funktsioonid aktiveerida.

Õhupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades sümbolit ①.

Nüüd saate funktsioonid sisse lülitada.

1. Funktsiooni käivitamiseks puudutage sümbolit.
2. Vajadusel puudutage valgustussümbolit, et keeduplaati valgustada. Seadme väljalülitamiseks vajutage uuesti sümbolit ①.

3.2 Hob²Hood funktsioon

See on automaatne funktsioon, mis ühendab pliidi ja õhupuhasti. Nii pliidil kui ka õhupuhastil on infrapuna signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatori tööd saab pliidi kaudu ka käsitsi juhtida. Funktsiooni saab sisse lülitada pliidi paneelilt.

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

3.3 Maksimaalse mootorikiiruse sisselülitamine

Puudutades nuppu , lülitub maksimaalne mootorikiirus sisse 8

minutiks. Pärast seda pöördub seade tagasi eelmisele kiirustasemele.

Kui funktsioon on sisse lülitatud, ei ole nupu täiendaval puudutamisel mingit mõju.

3.4 Filtri märguanne

Filtrihoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafilter puhastada. Kui rasvafilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse . Kui söefilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse .

Lugege rasvafiltri puhastuse kohta puhastuse ja hoolduse peatükist.

Lugege söefiltri puhastamise või söefiltri asendamise kohta puhastuse ja hoolduse peatükist.

Funktsiooni lähtestamiseks puudutage nuppu 3 sekundit.

Funktsiooni:

1. Lülitage sisse juhtpaneel.
2. Veenduge, et ikoonid on valgeks muutunud.
3. Funktsiooni aktiveerimiseks puudutage nuppu 3 sekundit.

Kui söefiltri märguanne on sisse lülitatud, siis filtri ikoon vilgub viis korda.

1. Funktsiooni väljalülitamiseks puudutage nuppu 3 sekundit. Kui funktsioon on välja lülitatud, siis filtri ikoon vilgub 4 sekundi jooksul.

4. PUHASTUS JA HOOLDUS

4.1 Juhised puhastamiseks

Puhastusva-hendid	Ärge kasutage abrisivseid vahendeid ega harju. Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoime-lise pesuvahendiga.
	Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide valtimiseks laske seadmel enne puhastamist jahtuda; kuivatage se-da puhta lapi või kõogipaberiga.
	Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahen-dit.
Hoidke ðhupu-hasti puhtana	Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidu-jääkide kogunemine võib kaasa tuua suttimise. Kui filtri hoitus põleb, järgige tarvikute puhastamise juhiseid. Vt fil-tri hoiatuse jaotist peatükis lgapäevane kasutamine.
	Rasvafiltreid võib pesta ka nõudepesumasinas. Valige nõudepesumasinas madala temperatuuriga lühike tsükkel. Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tõöd.
Söeffilter	Söeffiltri kasutusaeg võib olla erinev, sõltudes toiduvalmistamise tõubist ja rasvafiltri puhastamise sagedusest.

Filtrite paigaldamisel on vastaspoolel kasutatud klambreid ja tihve.

Filtri puhastamiseks:

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all.

1. Kallutage filtri esiosa kergelt allapoole, seejärel tõmmake.

Korrake kahte esimest toimingut kõigi filtrite puhul.

1. Puhastage filtrid nõudepesumasinas või mitteabrasiivse toimega pesuaines niisutatud käsnaga.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme kõigi filtrite puhul, kui see on asjakohane.

Filtri märguande funktsiooni kohta leiate lisateavet igapäevase kasutamise peatükist.

HOIATUS! Söefilter EI OLE pestav! Filtrit ei saa uuendada!

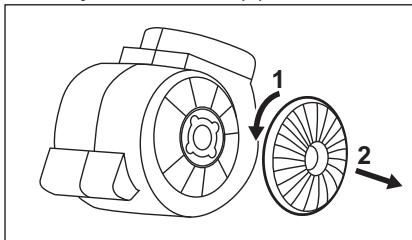

Söefiltri tagasietamiseks:

1. Eemaldage seadmest kõik rasvafiltrid. Vt käesoleva peatüki osa "Rasvafiltri puhastamine".
2. Keerake filtrit vastupäeva (1) ja seejärel tõmmake (2).

Filtrite tagasietamiseks korrake toimingut vastupidises järjekorras.

4.4 Lambi vahetamine

Sellel seadmel on LED-lamp ja eraldi juhtseade (LED-draiver). Need komponendid tohib välja vahetada ainult tehnik. Mis tahes rikke korral vaadake peatüki "Ohutusjuhised" alalõiku "Hooldus".

5. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake

sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
