Tips	Slīpi pie sienas piestiprināts dekoratīvs tvaika nosūcējs (stikls)
Platums	89,8 cm
Skursteņa augstuma regulēšana	91,5 līdz 126 cm
Dziļums	40,98 cm
Neto svars	17 kg
Krāsa / Apdare	Melns (melns stikls)
Ātrumu skaits	3 ātrumi + 1 intensīvais režīms
Gaisa plūsma minimālajā ātrumā	285 m³/h
Gaisa plūsma maksimālajā ātrumā	460 m³/h
Intensīvais režīms plūsma	600 m³/h
Trokšņa līmenis minimālajā ātrumā	50 dB
Trokšņa līmenis maksimālajā ātrumā	62 dB
Intensīvais režīms trokšņa līmenis	68 dB
Dzinēja jauda	210 W
Maksimālais spiediens	455 Pa
Apgaismojums	LED 5,7 W
Tauku filtri	2 alumīnija filtri, mazgājami trauku mazgājamā mašīnā
Ogles filtrs	Iekļauts (ref. ECFB02, recirkulācijai)
Izplūdes caurules diametrs	150 mm
Vadība	Skārienjutīga
Energoefektivitātes klase	C
Atsauces gada patēriņš	103,3 kWh/gadā
Apgaismojuma efektivitātes klase	A
Šķidruma izplūdes klase	D
Tauku filtrēšanas klase	F
Funkcija Hob2Hood	Jā (automātiska savienošana ar Electrolux plīti)

Bieži uzdotie jautājumi - LFV429K ELECTROLUX

Kā darbojas Hob2Hood tehnoloģija uz LFV429K?

Funkcija Hob2Hood ļauj tvaika nosūcējam automātiski savienoties ar saderīgajām Electrolux plīts virsmām. Tvaika nosūcējs nosaka plīts sildīšanas līmeni un pielāgo savu sūkšanas ātrumu atbilstoši, bez manuālas iejaukšanās. Šī sistēma ir pilnībā caurspīdīga lietotājam un paliek aktīva pastāvīgi, kad abi ierīces ir savienotas.

Kā tīrīt LFV429K tauku filtrus?

Tvaika nosūcējs ir aprīkots ar 2 alumīnija tauku filtriem, kas ir noņemami. Tos var mazgāt trauku mazgājamajā mašīnā (normālā programmā) vai tīrīt ar rokām, izmantojot karstu ziepjūdeni. Atkarībā no lietošanas intensitātes ieteicams veikt ikmēneša tīrīšanu. Pēc pilnīgas izžāvēšanas ielieciet tos atpakaļ līdz dzirdama klikšķa skaņa.

Kad un kā nomainīt aktīvās ogles filtru?

Recirkulācijas režīmā aktīvās ogles filtrs (atsauce ECFB02) jāmaina aptuveni ik pēc 3 līdz 4 mēnešiem atkarībā no lietošanas. Tas netīras trauku mazgājamajā mašīnā un nav atkārtoti izmantojams. Tvaika nosūcējam ir gaismas indikators, kas norāda, kad nepieciešama apkope.

Vai LFV429K var darboties recirkulācijas režīmā bez ārējās ventilācijas?

Jā, LFV429K var darboties recirkulācijas režīmā ar komplektācijā iekļauto aktīvās ogles filtru (atsauce ECFB02). Filtrētais gaiss tiek atkārtoti ievadīts virtuvē. Šis režīms prasa regulāru ogles filtru nomaiņu, lai saglabātu efektivitāti.

Kāds diametrs ir nepieciešams cauruļvadam uzstādīšanai?

LFV429K nepieciešams 150 mm diametra ventilācijas cauruļvads. Mazāka diametra cauruļvads samazinātu sūkšanas veiktspēju un palielinātu trokšņa līmeni. Plānojiet iespējami īsāko un tiešāko ceļu uz ārpusi.

Filtru piesātinājuma indikators iedegas: ko darīt?

Šis indikators norāda, ka tauku filtrus nepieciešams tīrīt vai aktīvās ogles filtru nomainīt (recirkulācijas režīmā). Pēc tīrīšanas vai nomaiņas atiestatiet indikatoru, nospiežot paredzēto pogu uz 3 sekundēm. Skatiet norādījumus precīzai procedūrai.

Kādā augstumā uzstādīt LFV429K virs plīts virsmas?

Ieteicamais minimālais augstums ir 65 cm virs elektriskās plīts un 75 cm virs gāzes plīts. Tvaika nosūcēja teleskopiskais skurstenis pielāgojas starp 91,5 un 126 cm kopējo augstumu, lai pielāgotos dažādām virtuves konfigurācijām.

Tvaika nosūcējs ir skaļāks nekā parasti: kādi varētu būt iemesli?

Neparasta skaņa var būt saistīta ar aizsērējušiem tauku filtriem (tīriet nekavējoties), pārāk šauru vai pārāk līkumotu ventilācijas cauruļvadu vai svešķermeni ventilatorā. Pārbaudiet arī, vai tvaika nosūcējs ir pareizi piestiprināts pie sienas un vai visas stiprinājuma skrūves ir cieši pievilktas.

LED apgaismojums nedarbojas: ko darīt?

Vispirms pārbaudiet, vai apgaismojuma poga reaģē (īsā spiediena laikā). Ja LED paliek izslēgtas, atslēdziet elektrības padevi uz 30 sekundēm un pēc tam atkal pieslēdziet. LFV429K LED modulis nav lietotāja aizvietojams: ja problēma turpinās, sazinieties ar Electrolux klientu servisu.

Skārienpanelis nereaģē: kā atiestatīt?

Atslēdziet tvaika nosūcēja elektrības padevi (drošinātājs vai sienas rozetes) uz 30 sekundēm, pēc tam atkal pieslēdziet. Pārliecinieties, ka uz skārienpaneļa virsmas nav šķidruma vai taukainu atlikumu. Ja problēma saglabājas, sazinieties ar Electrolux pēcpārdošanas servisu.

Vai LFV429K darbojas ar citu zīmolu plītīm?

Jā, tvaika nosūcējs darbojas manuālajā režīmā ar jebkuru plīts virsmu. Trīs ātrumi un intensīvais režīms tiek vadīti ar skārienpaneli. Hob2Hood funkcija aktivējas tikai ar saderīgām Electrolux plīts virsmām.

Kāds ir LFV429K elektroenerģijas patēriņš?

LFV429K ir enerģijas klase C ar gada atsauces patēriņu 103,3 kWh/gadā. Motora jauda ir 210 W. LED apgaismojums ar 5,7 W veicina A klases gaismas efektivitāti.

LIETOŠANAS INSTRUKCIJA LFV429K ELECTROLUX

sanemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa un remonta informāciju:

www.electrolux.com/support

reģistrētu savu ierīci labāka servisa saņemšanai:

www.registerelectrolux.com

iegādātos savai ierīcei papildpiederumus, vienreizējas lietošanas materiālus un oriģinālās rezerves daļas:

www.electrolux.com/shop

CLIENTU APKALPOŠANA UN SERVISS

Izmantojiet tikai oriģinālās rezerves daļas.

Sazinoties ar mūsu pilnvaroto servisa centru, nodrošiniet, lai jums būtu pieejami šādi dati: modelis, PNC, sērijas numurs.

Šī informācija ir norādīta uz datu plāksnītes.

Uzmanību / drošības informācija ① Vispārīga informācija un ieteikumi Ar vidi saistīta informācija

Informāciju par drošību un uzstādīšanu skatiet atsevišķajā uzstādīšanas rokasgrāmatas bukletā. Pirms ierīces lietošanas vai apkopes rūpīgi izlasiet sadaļas par drošību.

2. IZSTRĀDĀJUMA APRAKSTS

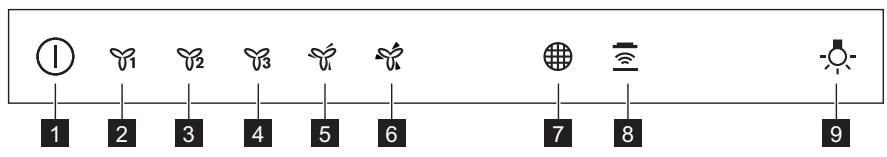

2.1 Vadības paneļa pārskats

	Funkcija	Apraksts
1	Iglesëgt/Izslëgt	Iglesëdz un izslëdz tvaika nosüçëju.
2	Pirmais ātrums	Motora darbība pārslëdzas uz pirmo Ātrumu.
3	Otrais ātrums	Motora darbība pārslëdzas uz除外 otrō Ātrumu.
4	Trešais ātrums	Motora darbība pārslëdzas uz trešo Ātrumu.
5	Maksimālais ātrums	Motora darbība pārslëdzas uz maksimālō Ātrumu.
6	Åtruma palielināšana	Motora darbība pārslëdzas uz maksimālō Ātrumu. Pēc 5 minūtěm icerice automatiski atjaunos iepriek-šejo iestatījumu.
7	Filtra pazinojums	Atgādina nomainīt vai nofīrīt ogles filtru un nofīrīt tauku filtru.
8	Hob²Hood	Funkcjjas indicatorats tvaika nosüçëja vadīsani no pīlits virsmas.
9	Lampa	Iglesëdz un izslëdz apgaismojumu.

3. IZMANTOŠANA IKDIENĀ

3.1 Tvaika nosūcēja lietošana

Pārbaudiet ieteicamo ātrumu atbilstoši turpmāk sniegtajai tabulai.

Y1	Ediena uzkarsëšanas laikã, gatavojot ar noseg- tiem katliem.
Y2	Gatavojot ar nosegtiem katliem, izmantojot vairã- kas gatavošanas zonas vai deglus, maiga cepša- na.
Y3	Vârot un cepot lielu ēdiena apjomu bez vāka, iz- mantojot vairãkas gatavošanas zonas vai deglus.
un	Vârot un cepot lielu ēdiena daudzumu bez vāka, augsts mitruma limenis.

Ieteicams tvaika nosūcēju atstāt ieslēgtu vēl 15 minūtes pēc ēdiena gatavošanas beigām. Vadības panelis ir sensora lauks. Lai aktivizētu funkcijas, turiet simbolus nospiestus vismaz vienu sekundi.

Tā ir automātiska funkcija, kas savieno plīts virsmu un tvaika nosūcēju. Plīts virsmai un tvaika nosūcējam ir infrasarkana signāla komunikācijas ierīce. Ventilatora ātrums tiek noteikts automātiski, par pamatu ņemot režīma iestatījumu un uz plīts izvietotā karstā ēdiena gatavošanas trauka temperatūru. Ventilatoru var arī darbināt manuāli, izmantojot plīts virsmu. Funkciju var arī aktivizēt no plīts virsmas paneļa.

Vairāk par funkcijas lietošanu skatiet plīts virsmas lietošanas pamācībā.

3.3 Maksimālā motora ātruma aktivēšana

Pieskaroties , motors 8 minūtes darbojas ar maksimālo ātrumu. Kad šis

laiks ir pagājis, ierīce atgriežas iepriekšējā ātruma iestatījumā.

Ja šī funkcija ir ieslēgta, vēlreiz pieskaroties nekas nenotiek.

3.4 Filtra paziņojums

Filtra brīdinājums atgādina, ka nepieciešams nomainīt vai notīrīt ogles filtru un notīrīt tauku filtru. Tauku filtra tīrīšanas nepieciešamības gadījumā filtra indikators ieslēdzas uz 30 sekundēm. Ogles filtra nomaiņas vai iztīrīšanas nepieciešamības gadījumā filtra indikators mirgo 30 sekundes.

Skatiet informāciju par tauku filtra tīrīšanu sadaļā "Kopšana un tīrīšana". Skatiet informāciju par ogles filtra tīrīšanu vai ogles filtra nomaiņu sadaļā "Kopšana un tīrīšana".

Lai atiestatītu funkciju, turiet nospiestu 3 sekundes.

Tirīšanas lidz-ekli	Neizmantojiet abrazivus mazgāšanas līdzeklʊs un sukas. Tiriet ieriès virsmu ar mīkstu drānǚnu, kas iemērkta siltā üdenī ar saudzīgu mazgāšanas līdzekl.
	Pēc gatavošanas dažas ieriès dalas var sakarst. Lai izvairītos no traipiem, atdzisusi ieriè jānoslauka ar tīru drānū vai papīra dvieli.
	Traipu tīrīšanai izmantojiet saudzīgu mazgāšanas līdzekl.
Turiet tvaika nosūcēju tīru.	Tiriet ierièi un tauku filtrus katru mēnesi. Rūpīgi itzfīriet taukvielas iekspuse un no tauku filtrium. Tauku vai citu pārtikas palieku uzkrā-šanās var izraisīt uguunsgrēku. Ja filtra pazinojums ir aktivēts, ievērojiet norādījumus attiečībā uz piederumu tīrīšanu. Skatiet punktu par filtra pazinojumu sadalā “Ik-dienas lietošana”. Tauku filtrus var mazgāt tauku mazgājamajā mašinā. Tauku mazgājamā mašinā jāiestata zema temperatūr a un iss cikls. Tauku filtrus var zaudēt krāsu, tas neietekmēs iekārtas sniegumu.
Ogles filtrs	Tas, cik ātri ogles filtrs piesücinās, atkarīgs no gatavošanas veida un tauku filtra tīrīšanas biežuma.

4.2 Tauku filtra tīrīšana

Filtri ir uzstādīti ar stiprinājumiem un tapām otrā pusē.

Filtrēšana

1. Piespiediet stiprinājuma rokturi uz filtra paneļa zem tvaika nosūcēja.

1. Nedaudz sasveriet filtra priekšpusi uz leju, tad pavelciet.

Atkārtojiet pirmās divas darbības visiem filtriem.

1. Tīriet filtrus, izmantojot sūkli un neabrazīvu mazgāšanas līdzekli, vai arī mazgājiet tos trauku mazgājamā mašīnā.

Trauku mazgājamā mašīnā jāiestata zema temperatūra un īss cikls. Tauku filtrs var zaudēt krāsu, taču tas neietekmēs iekārtas sniegumu.

1. Lai ievietotu filtrus atpakaļ, veiciet pirmās divas darbības apgrieztā kārtībā.

Atkārtojiet šīs darbības visiem filtriem, ja tas atbilst situācijai.

4.3 Ogles filtra maiņa

Ja filtra brīdinājums ir aktivizēts, ogles filtrs jānomaina.

Skatiet detalizētāku informāciju par funkcijām punktā par filtra paziņojumiem sadaļā "Ikdienas lietošana"

BRĪDINĀJUMS! Ogles filtrs NAV mazgājams! Filtru nav iespējams atjaunot!

Ogles filtra nomaiņa

1. Izņemiet tauku filtrus no ierīces. Skatiet sadaļu "Tauku filtra tīrīšana" šajā nodaļā.
2. Pagrieziet filtru pretēji pulksteņa rādītāja virzienam (1) un tad izvelciet (2).

Lai atkal uzstādītu filtrus, veiciet aprakstītās darbības pretējā kārtībā.

4.4 Spuldzes maiņa

Šī ierīce ir aprīkota ar LED apgaismojumu un atsevišķu vadības bloku (LED regulatoru). Šīs detaļas nomainīt drīkst tikai inženieris. Darbības traucējumu gadījumā skatiet sadaļu "Apkope" nodaļā "Drošības norādījumi".

5. APSVĒRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu. Ievietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu, kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

SATURS

1. IEVADS UN DROŠĪBAS INFORMĀCIJA. 85 2. APRAKSTS PAR IZSTRĀDĀJUMU 85
2. IKDIENAS LIETOŠANA 86
3. KOPŠANA UN TĪRĪŠANA 87 5. PADOMI PAR APKĀRTĒJO VIDI 89

MĒS DOMĀJAM PAR JUMS

Paldies, ka iegādājāties Electrolux ierīci. Jūs esat izvēlējušies produktu, kas sevī apvieno profesionālu meistarību un inovācijas. Unikālais, stilīgais dizains ir radīts, domājot par jūsu vajadzībām. Kad to lietosiet, varat būt droši, ka katru reizi sasniegsiet izcilus rezultātus.
